GEBRUIKSAANWIJZING Rangemaster CRF 1000R LEICA

Notice d'utilisation / Gebruiksaanwijzing

Instruzione / Instrucciones / Bruksanvisning

HCTpykUNo noKcNnyatau

LcHcCnAABOdarBnokStr1135063SLNDEJTOHLNO

Tel:[phone]Tefex-49106442205333www.eoscar.com

FOO NOTE: [U.S. OLLIN]

1. Kleine knop
2. Grote knop
3. Oogschelp meta a. Dioptrieschaal
4. Oog voor draagriem
5. Oculair
6. Batterijyakdeksel
7. Batterijvak
8. Objectieflens
9. Laser-zendoptiek

LEVERINGSOMVANG

• Afstandsmeter
• 1 lithium batterij 3V type CR2
  Draagsnoer
  Corduratas
• Garantiekaart

LEICA RANGEMASTER CRF 1000-R

Bestelnr. 40535

Waarschuwing

Voorkom - zoals bij elke verrekijker - met de Leica Rangemaster CRF 1000-Rrechtstreeks in heldere lichtbronnen te kijken, om oogletsel te vermijden.

VoorwoOrd

Geachte klant

De naam Leica staat wereldwijd voor hoogste kwaliteit, fijnmechanische précisie in combinatie met buitengewone betrouwbaarheid en lange levensduur.

Wij wensen u veel plezier ensucces met uw nieuwe LEICA Rangemaster CRF 1000-R.

Deze afstandsmeter zendt onzichtbare en voor het oog onschadelijke infraroodimpulsen uit en berekent met een ingebouwde microprocessor uit het gereflecteerde signal de afstand tot het object.

De meter is van een uitstekend 7-voudig vergrotend optiek voorzien, dat ook onder moeilijke omstandigheden een betrouwbare peiling möglichk maakt, en is eenvoudig en fonctioneel te bedieren.

Om alle möglichkheden van dit hoogwaardige en veelzijdige laserapparaat voor afstandsmeting goed te kuren benutten, adviseren wij u eerst deze handleiding te lezen.

milieuVriendelijk afVOeren elekTriSche en elekTrOniSche apparTuur

(geldt voor de EU en overige Europese landen met gescheden inzameling)

Dit toestel bevat elektrische en/of elektronische onderdelen en magkaarom Niet met het normale huisvuil worden meegegeven! Inplaats waarvan要去 het voor recycling op door de gemeente bepaalde inzamelpunten worden afgegeven. Dit is voor u Gratis.

Indien het apparaat verwisselbare batterijen of batterij's bevat, moeten deze eerst worden verwijderd enevt. volgens de voorschriften worden afgevoerd (zie hiervoord aanwijzingen in de handleiding van het apparaat).

Meer informatie over dit onderwerp ontvangt u bij uw gemeentelijkke instantie, uw afvalverwerkingsbedrijf of de zaak waar u het toestel hebt gekocht.

inhOudSOgaVe

Diagram van de menustructuur / Bedieningsschema....U3

Aanduiding van de onderdelen 49

Leveringsomvang 49

Voorwoord 50

Milieuviendelijk afvoeren elektrische en elektronische apparatuur. 50

Aanbrengen van het draagkoord 52

Plaatsen en verrangen van de batterij. 52

Batterijconditie 53

Gebruik met en zonder bril 54

Dioptrie-compensatie 54

Principes van de menubediening 55

Instelling van de gewenste maateenheid. 55

Afstandsmeting. 56

Scan-modus. 57

Reikwijdte en meetprecisie. 58

De equivalente horizontale afstand 59

Weergave en controle van de instellenen 60

Onderhoud/reiniging 61

Vervangende onderdelen. 61

Wat moet ik doe n als. 62

aanBrengen Van heT draagkOOrd

De kleine lus van het draagkoord door het oog (4) van de behuizing van de Leica Rangemaster CRF 1000-R schuiven. Daarna het einde van het draagkoord door dekleine lus halen en zodanig vasttrekken dat de lus strak om het oog van de behuizing zit.

plaatSen en VerVangen Van de BaTterij

De LEICA Rangemaster CRF 1000-R word gevoed met een 3 Volt lithiumbatterij (bijv. Duracell DL CR 2, Ucar CR 2, Varta CR 2, of andere CR 2- typen).

1. Open het deksel (6) van het batterijvak (7) door dit gegen de wijzers van de klok in te draaien.
2. Plaats de batterij met het pluscontactaar voren (volgens de aanduiding in het batterijvak).
3. Sluit het deksel wee door dit met de wijzers van de klok mee te draajen.

Aanwijzingen:

• Kou vermindert de batterijcapaciteit. Bij lage temperaturen moet de Leica Rangemaster CRF 1000-R waarom zo zich mogelijk in de buurt van het lichaam worden gedragen en met weitere batterijen worden gebruikt.
• Wonneer de Leica Rangemaster CRF 1000-R langere tijd Niet worden gezruikt, moet de batterij worden verwijderd.
• Batterijen moeten koel en droog worden bewaard.

Achtung:

• Batterijen mogen in geen geval in het vuur worden gegood, verwarmd, opgeladen, gedemonteerd of opengebroken worden.
• Lege batterijen nicht met het gewone afval meegeven - ze bevatten giftige, milieubelastende substanties. Voor recycling moet u ze bij de handelaar of een verzamelpunt van chemisch afval afgeven.

BATTERJCONDITIONIE

Een lege batterij worden aangegeven door een knipperende indicate van meetwaarde en richtpunt. Nadat de indicate voor het eerst knippert, zich nog更是 dan 100 metingen met steeds Kleinere reikwijdte möglichk.

geBruik meT en zOnder Bril

Waarnemers die geen bril dragen, dienen de rubberen oogschelp van (3) omhoog geklapt te lately (situatie bij levering, figuur A). In deze stand hebt u de juiste afstand van de Leica Rangemaster CRF 1000-R tot uw oog. Bij het waarnemen met bril dient de oogschelp van rubber omlaag te worden geklapt (figuur B).

diOpTrie-cOmpenSaTie

Met de dioptrieëncompensatie kut u de scherpte van het richtpunt op de voor u optimale waarde instellen. Richt de LEICA Rangemaster CRF 1000-R gewoon op een ver verwijderd object en stel het richtpunt op optimale scherpte in door aan de rubberen oogschelp (3) te draaien. Het richtpunt verschijnt als u op de groe knop (2) drukt. De ingestelde waarde kut u op de „+“ of „-“ schaal (3b) op de rubberen oogschelp aflezen. Een dioptrieëncompensatie is voor visuèle afwijkingen tot ±3,5 dioptrieën möglichk.

PRINCIPES VAN DE MENUBEDIENING

Het hoofdmenu bestaat uit de vier menu-opties Meter-/ Yard-aanduiding (USEU) en de aanduiding van het equivalente horizontally gebied (EH). Meer informatie over de opties vindt u in de betreffende secties.

Het hoofdmenu en de betreffende instellingsopties zijn als eindeloze lus ingericht, d.w.z. dat alle opties/instellen gen telkens opnieuw verschijnen als u op de knop blijft drukken.

INSTELLING VAN DE GEWENSTE MAATEENHEID

De Leica Rangemaster CRF 1000-R kan op metrische (EU) of imperiale maateenheden (US) worden ingesteld.

Installingen

1. Druk lang (≥3s) op dekleine knop (1).

ErverschijntuBk (knipperend).

1. Druk op de große knop (2) om de gewenste maateenheid te selecteren.

U kunt de instelling op het display zien - als de metrische waardenijken ingesteld, verschijnt er naast het richtpuntrechtsonder een punt.

1. Sla uw instellingen op door kort op dekleine knop te drukken.

2. De opgeslagen instelling za ter bevestiging erst continu oplichten, daarna za de indicateie maar de volgende optie springen (EHR) en daarna uitgaan als uverder niets meer instelt.

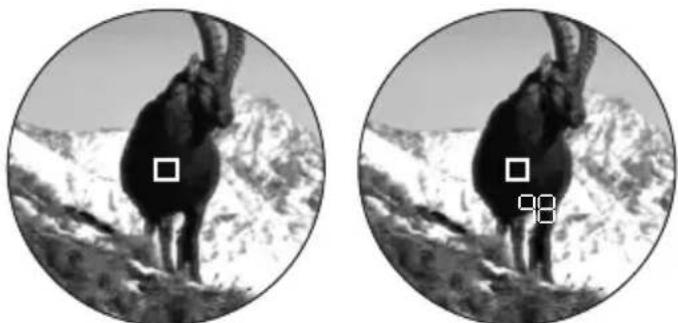

afSTandSmeTing

Om de afstand tot een object te meten, moet het precies worden gepeild. Ga als volgt te werk:

1. Op de grande knop drukken (2). Het toestel gaat aan.

2. Het richtpunt verschijnt.

Na het loslaten van de grote knop zal het richtpunt nog gedurende ca. 6 seconden blijven oplichten. Als u de knop ingedrukt houdt, zal het richtpunt continu blijven oplichten.

1. Peil het object terwijl het richtpunt oplicht.

2. Druk opniew op de große knop.

a. Het richtpunt verdwijnt kort tijdens de peiling.

b. De meetwaarde verschijnt.

Zolang het richtpunt nog oplicht, kutu alsijd een neue peiling starten door opnieuw op de groe knop te drukken.

Erverschijnt:--,wanner

• de afstand tot het object minder dan 10 meter bedraagt, of
• de reikwijdte overschreden is, of
• het object onvoldoende reflecteert.

Als de indicate tie verdwijnt, schakelt de Leica Rangemaster CRF 1000-R zichzelf automatisch UIT.

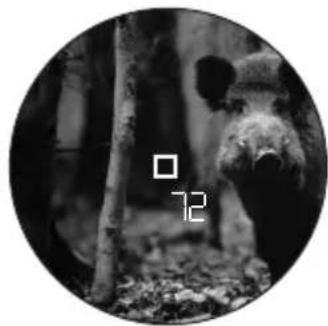

SCANMODUS

Met de Leica Rangemaster CRF 1000-R kan ook continu (scanmodus) worden gepeild:
Houdt u de große knop ingedrukt (2) na de 2e keer indrukken. Na 2,5 seconden za het toestel maar de scanmodus omschakelen en dan continu blijven peilen. Dit is te herkennen aan de gewijzigdeindicatie. Telkens na ca. 1 seconde worden er een neue meetwaarde gemeld. De scanmodus is vooral practisch bij het peilen vankleine en bewegende onderwerpen.

Aanwijzingen:

• In de scanmodus worden de EHR-waarde weergegeven na de LAST meting.
  In de scan-modus is het stroomverbruik op basis van de permanente metingen hoger dan bij afzonderlijke metingen.

REIKWIJDTE EN MEETPRECISIE

De meetnauwkeurigheid van de Leica Rangemaster CRF 1000-R bedraagt t/m ca. 1 meter. De maximale reikwijdtde wordt bereikt bij goed reflecterende doelobjecten en vrij zicht van ca. 10km U kunt zekere, hoge reikwijdtden bereiken door de Leica Rangemaster CRF 1000-R ofwel goed stil te houden en/of hem ergens op neer te leggen. Het meetbereik worden door de volgende factoren beinvloed:

Reikwijdte groter kleiner

Kleur	wit zwart
Hoek tot objectief	verticaal scherp
Grootte object	groot Klein
Zonlicht	weinig (bewolkt) veel (middagzon)
Atmosferische omstandigheden	helder nevelig
Structuur object	homogene (huismuur)	niet homogen( struik, boom)

Bij zonneschijn en goed zicht geldt de volgende reikwijdte, ofwel precisie:

Reikwijdte ca. 10m t/m 900m

Precisie ca. 1m t/m 450m

ca. ± 2m t/m 900m

DE EQUIVALENTE HORIZONTALE AFSTAND (EH)

Schoten op een hoger of lager gelegen doel zich onderhevig aan andere ballistische invloeden. Hiervoor is dus kennis vereist van de - op de jacht toepasselijkke - equivalente horizontale afstand (Equivalent Horizontal Range). Kennis van de EH- is bijv. belangrijk bij toepassing van een ballistisch vizier.

Deze EHberekent de Leica Rangemaster 1000-Ruit de gemeten lineaire afstand en een correctiefactor die afhangt van de eveneens gemeten hoek.

Opmerking:

EH-waarden worden om veiligheidsredenen alleen:tussen 10m en 550m weergegeven. Daarboven wordt enkel degemeten, lineaire afstand weergegeven.

Belangrijk:

denkt u eraan dat vooral bij große afstanden de invloed van alle ballistisch relevante factoren toeneemt en er aanzienlijke afwijkingen kennen optreden. De weergegeven ballistische waarden zichnhaarom uitdrukkelijk slechts als hulpmiddel bedoeld!
- Onafhankelijk van het gebruik van每次都 informatie blijt u te allenijdze zich voor de inschatting van de situatieijdens de jacht verantwoordelijk!

Installingen

Indien het apparaat is ingeschakeld: wacht tot de indicateie verwijnt. Indien het apparaat Niet is ingeschakeld: begin met stap 1.

1. Druk lang (≥ 3s) op dekleine knop (1).

2. Er verschijnt USEU.

3. Druk 1x kort op dekleine knop (<2s)

4. De indicatew wijzigt.

5. Door meerdere keren op de grote knop (2) te drukken, kiest u de gewenste instelling (EH-ON/ORF).

6. Sla uw instellingen op door kort op dekleine knop te drukken.

7. De opgeslagen instelling Licht ter bevestiging 4s. continu op en gaat verwolgensuit.

WEERGAVE EN CONTROLE VAN DE INSTELLINGEN

Als u deinstallingen wenst te controleren, kunt u de waarden altijd lien weergeven.

Druk 2x kort op dekleine knop (2).

• Onder het richtpunt verzschijnen (eventuel inplaats van de afstand) telkens afwisselend 2s lang

• het ingestelde maateenheden-systeem EU of US)

EH- (alleen als de functie is ingeschakeld)

ONDERHOUD/REINIGING

Special onderhoud van uw Leica Rangemaster CRF 1000-R is Niet nodig. Grove vuildeeltjes, zoals bijv. zand, dient met een haarborstel te worden verwijderd of wegbeblazen. Vingerafdrukken op bijv. de lens van het objectief of oculair konnen eerst met een vochtige doek worden gereinigd en daarna met een zacht zeemleer of stofvrije doek worden afgeveegd.

Belangrijk:

Oefen geen große drukuit bij het reinigen van sterk verruilde lenzen. De coatings zijn wel zeer goed gegen slijtage bestand, maar zand- en zoutkristallen zouden deze toch können beschadigen.

De behuizing dient alleen met een vochtige zemen lap te worden gereinigd. Droge doeken kunnen statische ladingveroorzaken. Gebruik nooit alcohol of andere chemische oplosmiddelen voor de reiniging van de lenzen of de behuizing.

Elke Leica Rangemaster CRF 1000-R kent naast de typeaanduiding een „individual" productienummer. Noteer dit nummer en berg het voor de veriligheid bij uw documentatie op.

Achtung:

Het apparaat mag in geen geval worden geopend!

VERVANGENDE ONDERDELEN

Als u reserveonderdelen voor uw Leica Rangemaster CRF 1000-R nodig hebt, zoals een oogschelp of een een draagkoord, neem dan contact op met once klantenservice (adres zich pag. 80) of de vertegenwoordiging van Leica in uw land (zie de Garantiekaart voor adressen).

Storing Oorzaak Oplossing
Bij de observatie worden geen cirkelvormig beeld bereikt.	a. De pupil van de waarnemer correspondiert Niet met de uittreepupil van het oculair. b. De stand van de oogschelp is Niet zoals het hoor voor gebruik met en zonder bril.	a. Positie van ogen corrigeren. b. Aanpassing corrigeren: Brildragers dienen de oogschelp om te klappen; bij observatie zonder bril blijf deze omhoog staan (z. pag. 54).
Weergave onscherp Dioptrieëncompensatie is Niet juist Dioptrieëncompensatie opnieuwuitvoeren (zie pag. 54).
Tijdens de afstandsmeting verschijnt de indicate „- - - “	a. Meetbereik te hoog of te laag b. De reflectie van het object is onvoldoende	Gegevens van het meetbereik in ache nemen (zie pag. 58)
Indicatie knippert of geen meting möglichk	Batterij leeg Batterij verwangen (zie pag. 52)

TECHNISCHE GEGEVENS

Vergrotting	7x
Diameter objectief	24mm
Uittrede pupil	3,4mm
Schemeringsgetal	13
Geometrische Lichtsterkte	11,8
Gezeichnetsveld (op 1,000m) / objectieve observatiehoek	115m / 6,5°
Uittrede pupillen - lengteafstand	15mm
Prismasoort	dakkant
Coating op lenzen op prisma's	High Durable Coating (HDC™) en Aqua-Dura Coating op de buitenste lenzen phasecorrectie-coating P40
Dioptrie-compensatie	ca. 3,5 dpt.
Voor brildragers geschikt	ja
Gebruikstemperatuur	-10 tot +55°C
Opslagtemperatuur	-15 tot +75°C
Waterdichtheid	30 min. lang: drukwaterdicht tot 1m waterdiepte
Materialaal behuizing / chassis	koolstofvezelversterkte kunststof, zacht gelakt / spuitgietstuk
Maximale reikwijdte	circa 910m
Minimumafstand	ca.10m
Meetprecisie	ca. 1m tot 450m / ca. 2m tot 900m
Ballistiek	weergave van de equivalente horizontale afstand van 10m t/m 550m
Indicatie / eenheid	LED met 4 cijfers, helderheid door omgevingslicht gestuurd/naar keuze in meters/centimeters, ofwel yards/inches
Batterij	3V/Lithium-knoopel, type CR2
Levensduur batterij	ca. 2.000 metingen bij 20°C
Laser	onzichtbaar, oogveilig conform EN en FDA class 1
Laserstraal-divergentie	ca. 0,5 x 2,5mrad
Maximale meetperiode	ca. 0,9s
Afmetingen (B x H x D)	ca. 75 x 34 x 113mm
Gewicht (met batterij)	ca. 180g

leica infOdienST

Technische vragen over het Leica-programma worden schriftelijk, Telefonisch, per fax of per e-mail beantwoord door de Leica informatiedienst:

Leica Camera AG

Voor het onderhoud van uw Leica-uitrusting en in geval van schade kut u gebruik makev van de Customer Care van Leica Camera AG of de reparationservice van een Leica vertegenwoordiging in uw land (voor adressenlijst zie Garantiekaart).

Leica Camera AG

Customer Care

Bestillingsnr. 40535
