GEBRUIKSAANWIJZING 2CKA006599A2968 Busch-Jaeger

Universele relaisssokkel met afzonderlijk bedrijf en impulsdrukkeraansturing

AANWIJZING

Bij verlichte impulsdrukkers können uitsluitend impulsdrukkers met afzonderlijke N-aansluiting worden gebruikt. Een contactparallele verlichting is Niet toegestaan!

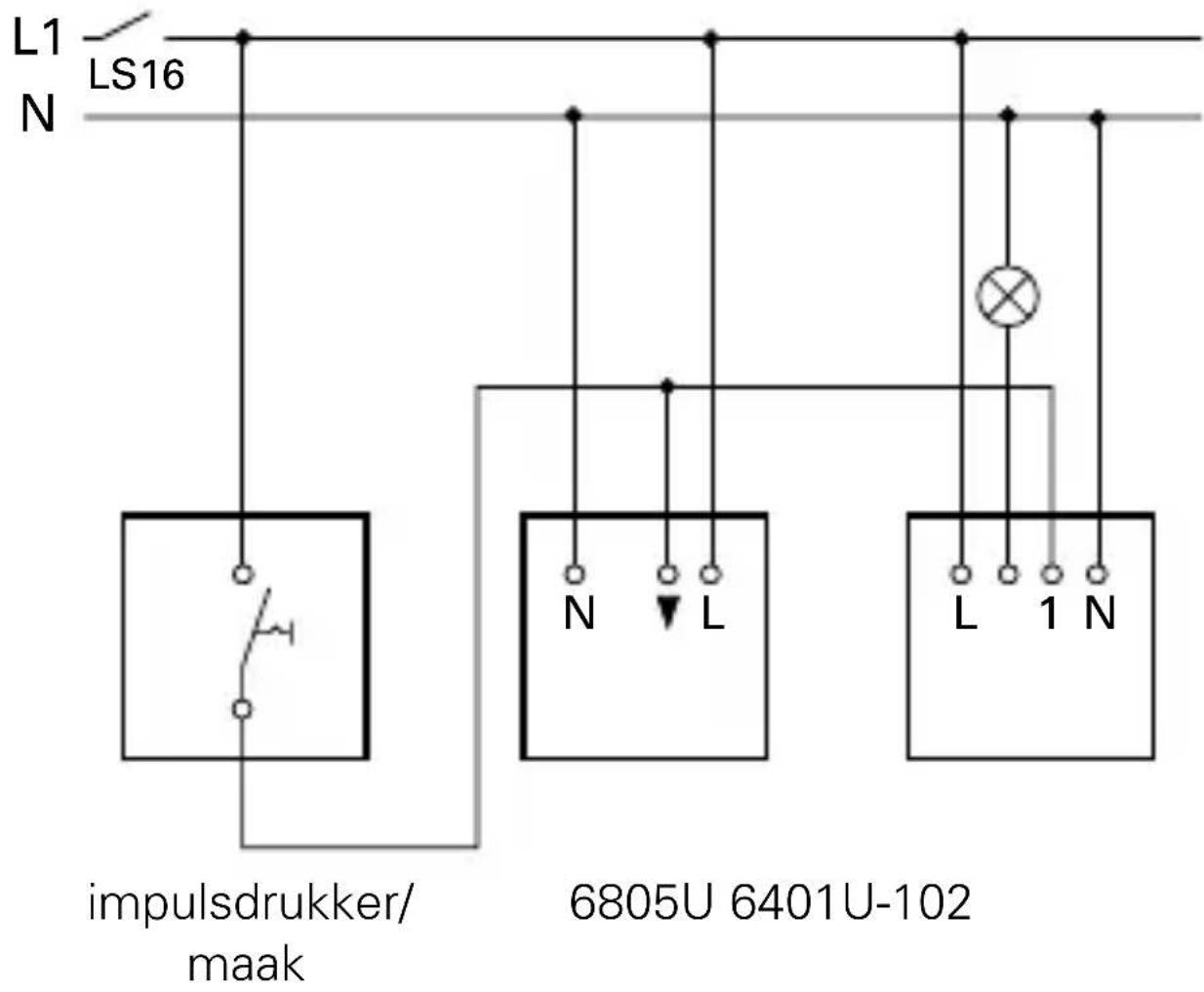

Fig. 2

Universele relaisssokkel in combinatie met een actievenevenpost 6805 U en impulsdrukker met maakcontact

Fig. 3

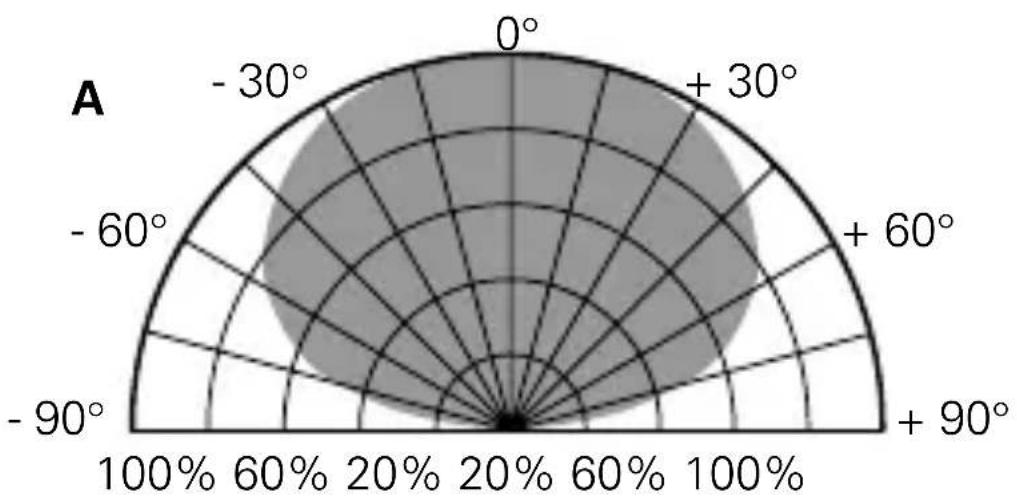

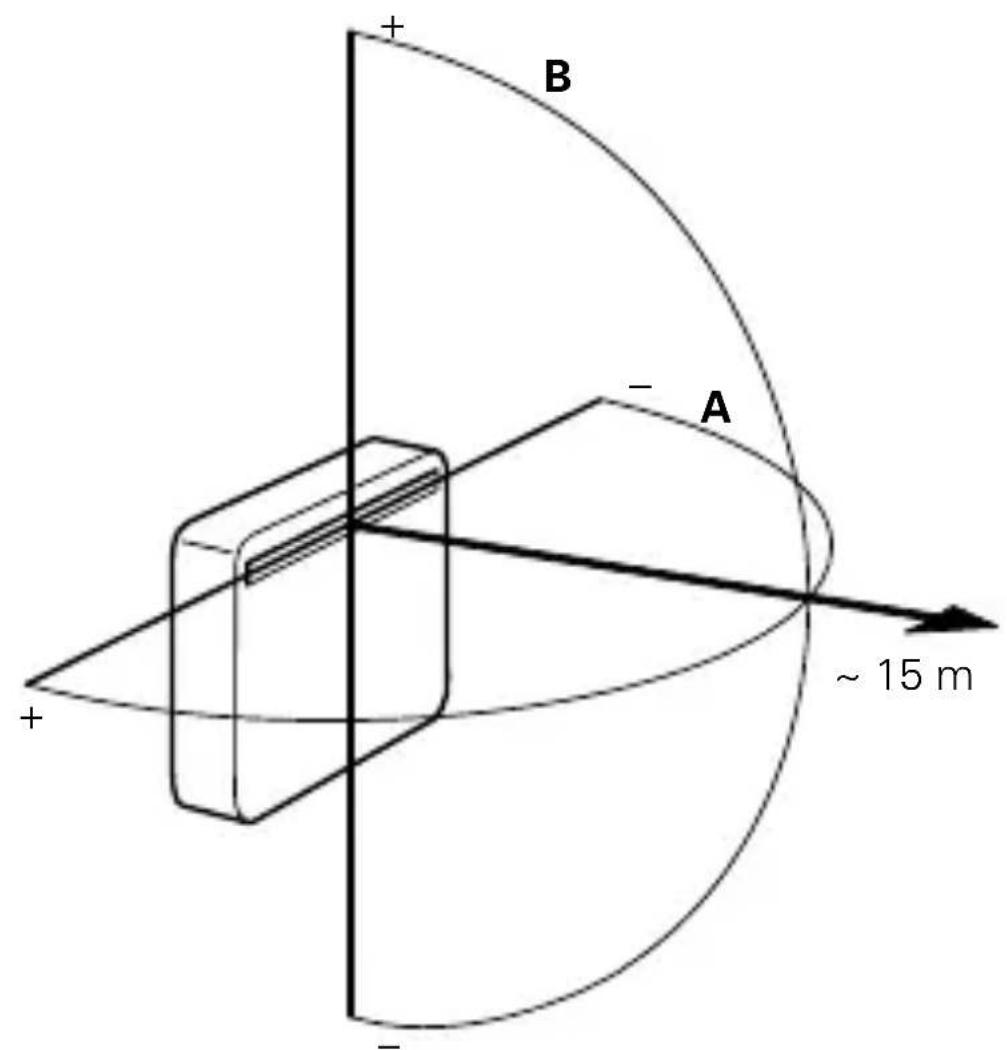

IR-onvangstbereik

Fig. 4

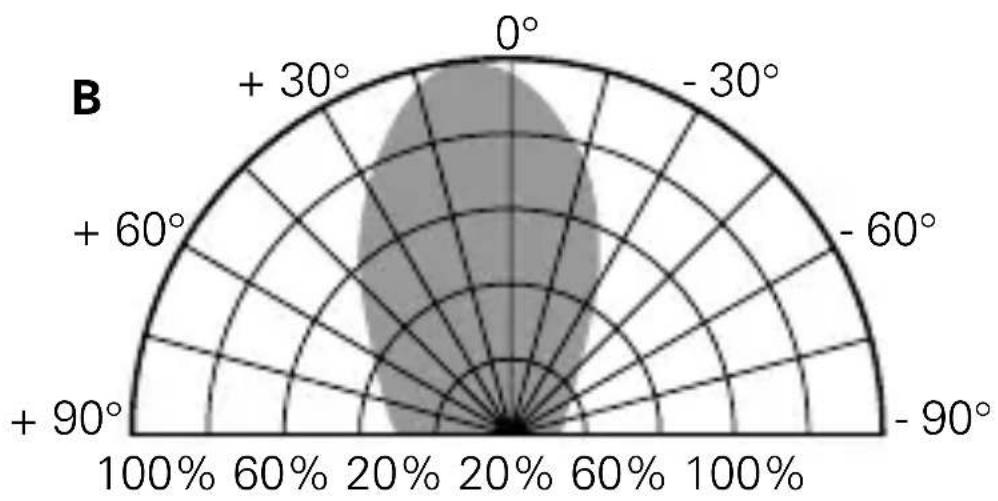

IR-ontvangstbereik

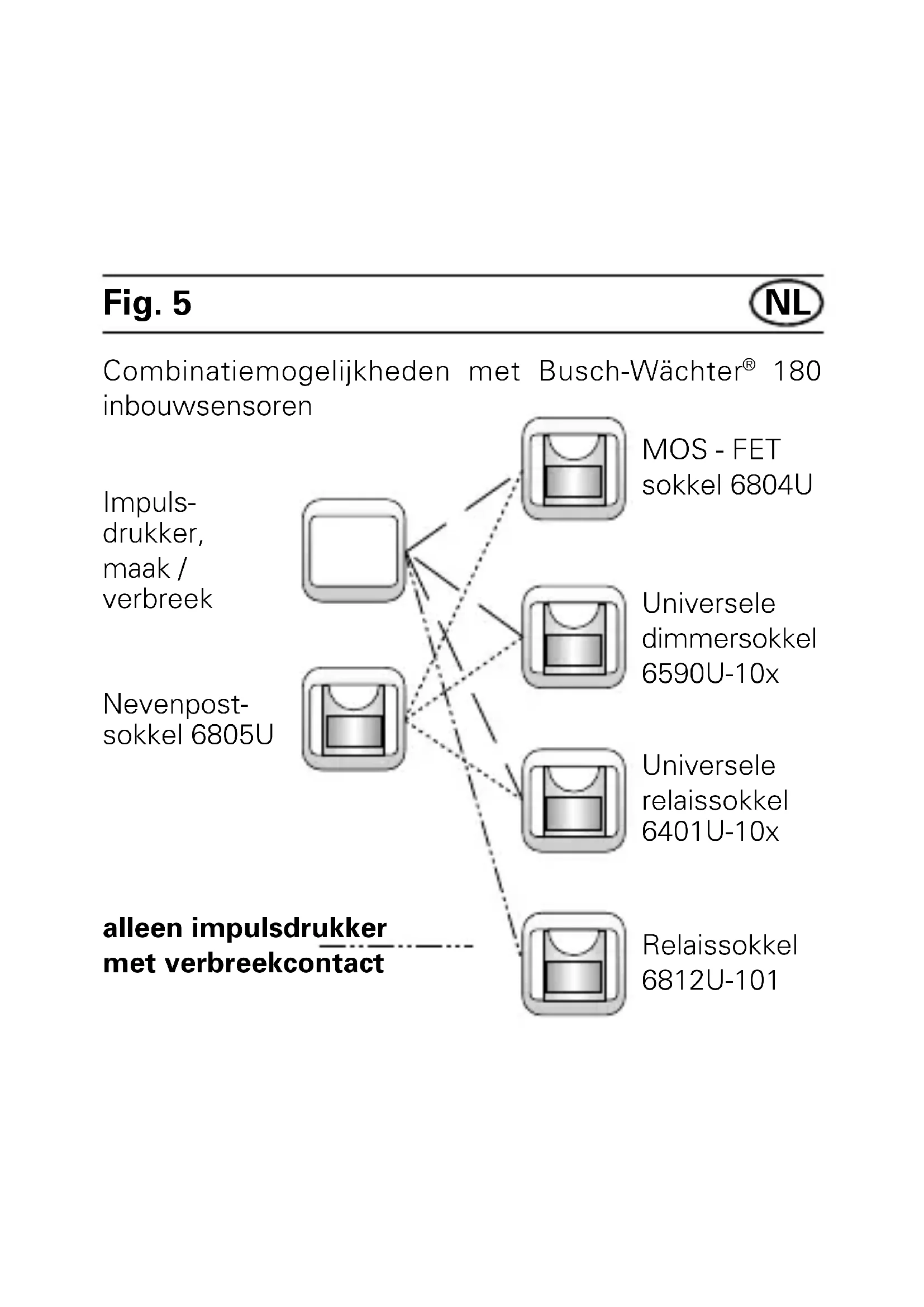

Fig. 5

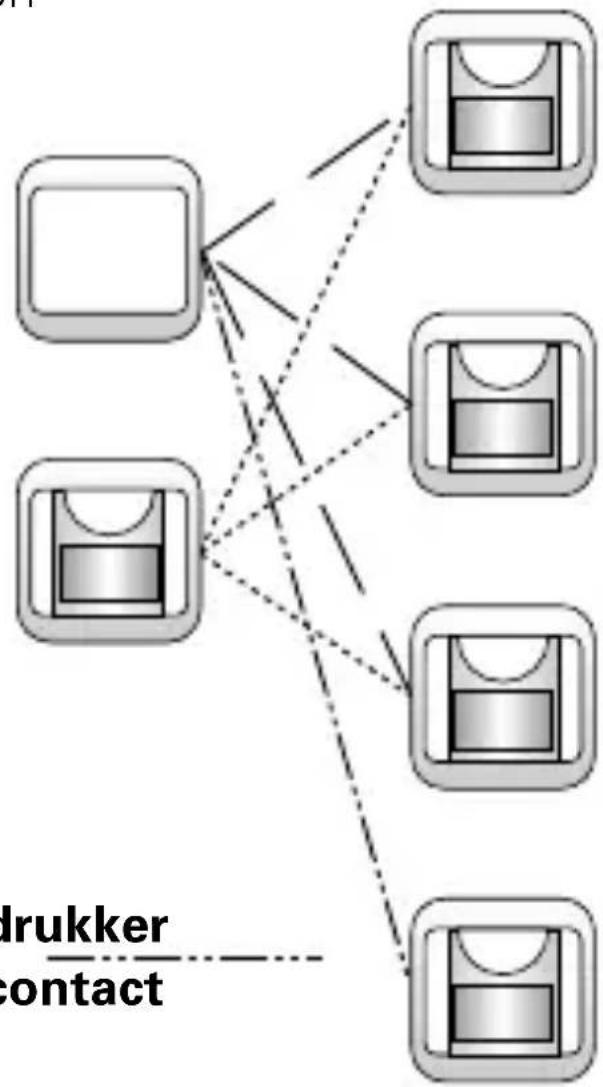

Combinatiemogelijkheden met Busch-Wächter® 180 inbouwsensoren

Impulsdrukker,maak /verbreek

Nevenpost-sokkel 6805U

MOS - FET sokkel 6804U

Universeledimersokkel 6590U-10x

Universele relaisssokkel 6401U-10x

Relaisssokkel 6812U-101

Toepassingsgebieten

De universe relaisssokkel 6401U-102 (hierna inbouw-sokkel6401U-102) is een meteen nevenpostingang bedienbare schakelaar voor het schakelen van

• gloeilampen
• halogeenlampen
• laagvolt-halogeenlampen met transformator en
• TL-lampen.

De inbouwsokkel 6401U-102 maakt o.a. het gebruik van de volgende Busch-Jaeger producten möglichk:

• IR-bedieningselement 6067-xxx-10x
• bedieningeselement 6543-xxx-10x
• impulsdrukker met maakcontact (bijv. art.nr.: 2020 US of 2021/6 UK) bij nevenpostbediening
• inbouwsensoren standaard 6810-xxx-10x
  -inbouwsensoren comfort6800-xxx-102(M)/103M/104(M)
• timer-bedieningselement 6412-10x
• presentiemelder 6813

Belangrijke aanwijzingen

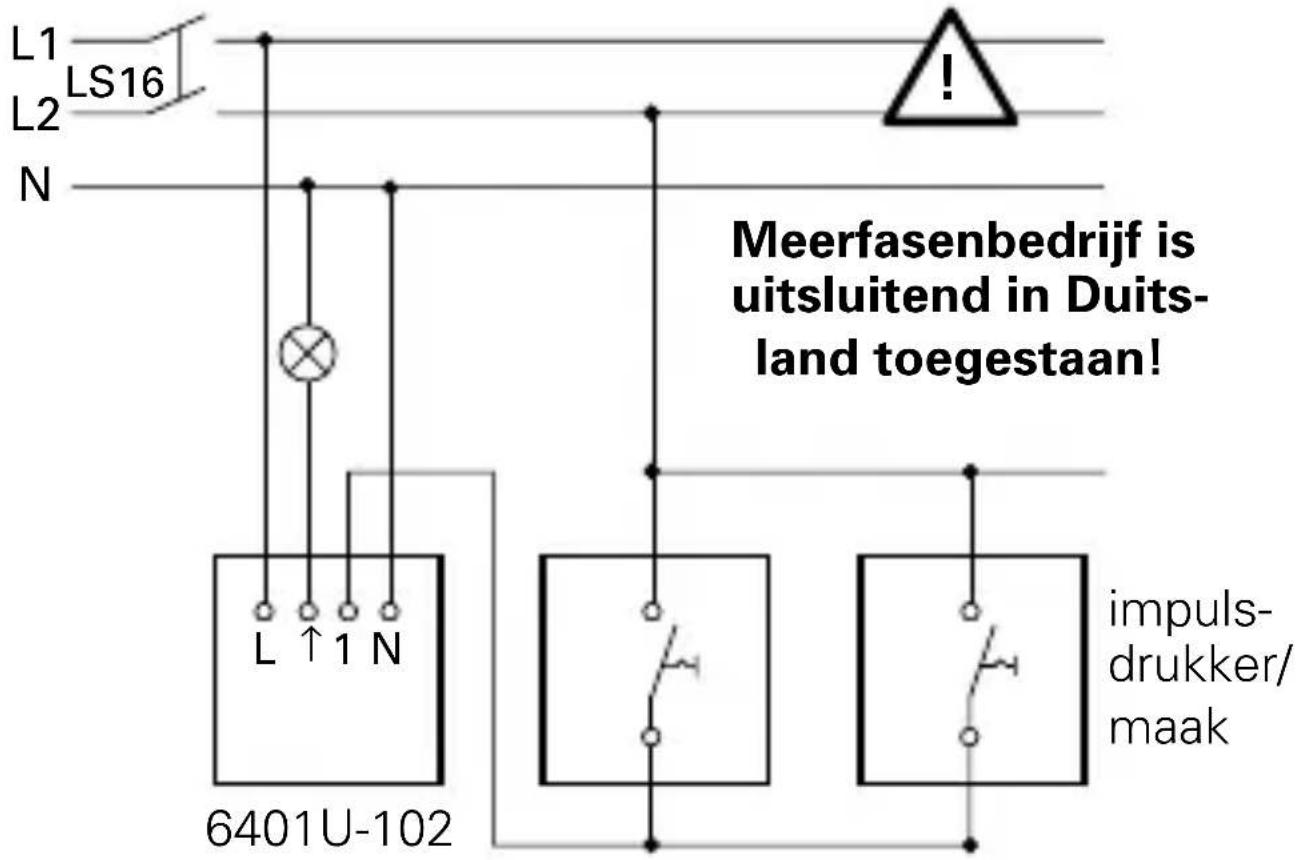

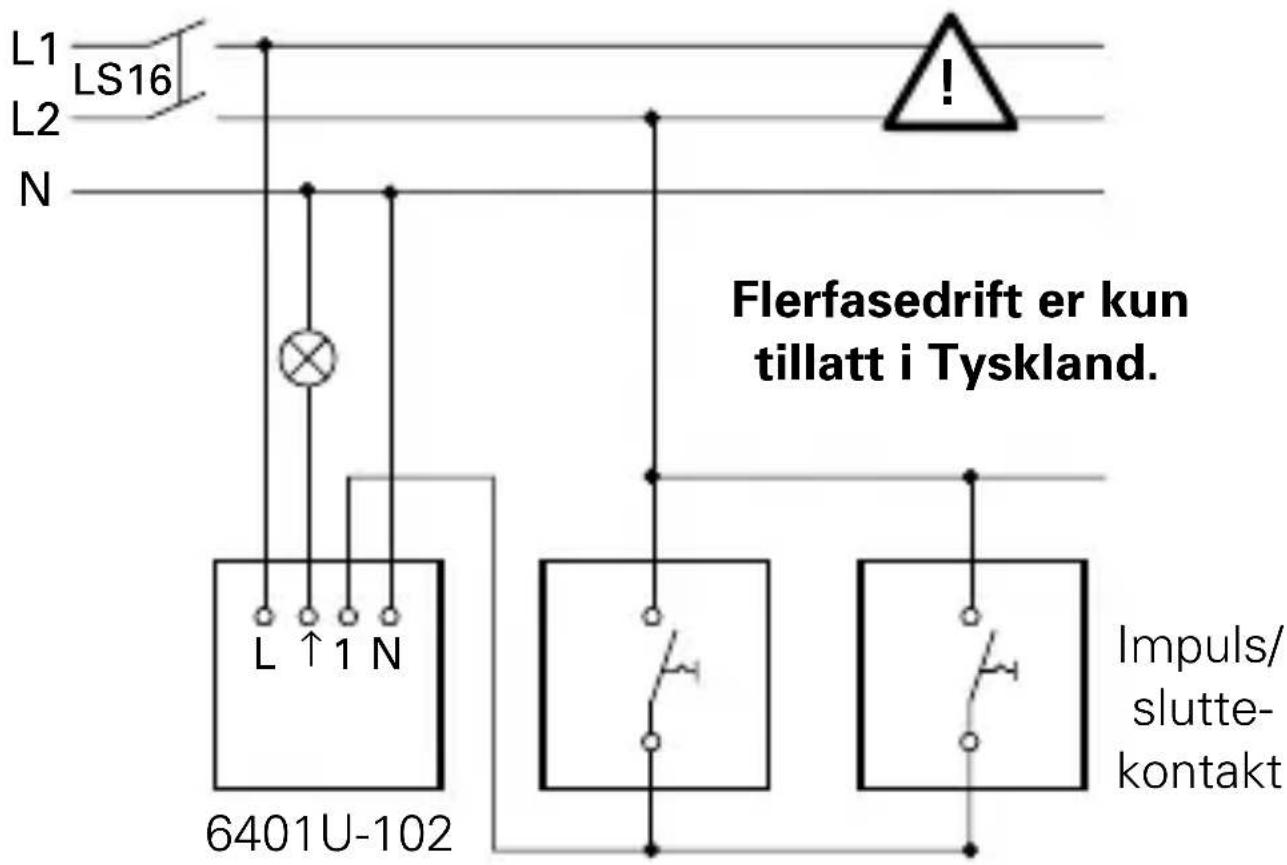

Is een meerfasenbedrijf (2 fasen) voor de besturing en functie van de inbouwsokkel 6401U-102 gewenst, dant dient dwingend aan de volgende voorwaarden volgens voorschrift DIN VDE 0100 te worden voldaan:

OPGELET LEVENSGEVAAR

Worden verschillende fasen voor de inbouwsokkel 6401U-102 toegestaan, dan要去 voor worden gezorgd dat bij een fout of bij werkzaamheden aan de installmentie bij alle polen worden uitgeschakeld.

Deze modus is uitsluitend in Duitsland toegestaan.

Documentatie

In deze bebruiksaanwijzing+zijn zowel de Busch-Wachter® standard (art.nr. 6810-xxx-10x) als de comfortsensoren (art.nr. 6800-xxx-10x(M)) beschreiben als 'inbouwsensoren'.

Gelieve op de steeds juiste typetoewijzing in de beschrijing te letten.

De type-aanduiding kurz u vinden op de betreffende achterkant van het apparaat.

Technische gegevens

Nominale spanning: 230 ~V ± 10 % , 50 Hz

Krachtonteming: < 1 ~W

Max. schakelspanning: 250 ~V

Max. schakelstroom: 2300 W/VA

Max. rimpelspanning

aan de nevenpost: 100 V bij 100 m leidingslengthe

Aantal impulsdrukkers: onbegrensd

Beschermingsgraad: IP 20

Omgevingstemperatuur: - 20 tot + 55 °C

Montage

NL

Netspanning uitschakelen!

Montage van de inbouwsokkel 6401U-102

De inbouwsokkel 6401U-102 worden in een in de handel gebruikelijke inbouwdoos volgens DIN 49073 deel 1 ingebouwd.

a. Montage in combinatie met een bedieningselement Montageplaats (zie Fig. 3 en 4)

In combinatie met het IR-bedieningselement 6067-xxx-10x dient de montageplaats binnen de opgegeven waarden voor het IR-ontvangstbereik te liggen. Gelieve waar bij in acht te nemen dat het IR-ontvangstbereik door vreemd Licht (bijv. zonnestralen, verlichting) kan veranderen.

Aanbrengen van het IR-bedieningselement

Bij het IR-bedieningselement 6067-xxx-10x eerst het gewenste adres instellen. Het bedieningselement op de inbouwsokkel 6401U-102 steken

Verwijdersen van het IR-bedieningselement

Maak voor het afnemen gebruik van de voorziene inkervingen links en rechts.

Montage

NL

b. ... in combinatie met het timer-bedieningselement 6412-10x

Montageplaats, montage en demontage+zijn identiek met de handelwijze bij het mechanisch bedieningselement zoals hiervoor onder punt a. beschreiben.

c. ... in combinatie met de presentiemelder 6813 Montageplaats

In combinatie met de presentiemelder 6813 is alleen de montage aan het plafond zinvol. Zo möglichk要去 de presentiemelder 6813 direct boven de desbeteffende werkplek gemonteerd worden.

Aanbrengen van de presentiemelder 6813

Steek de presentiemelder 6813 op het inzetstuk 6401U-102.

Afnemen van de presentiemelder 6813

Trek de presentiemelder 6813 bij de kastring van het inzetstuk 6401U-102 af.

Montage

d. ... in combinatie met nevenposten

De inbouwsokkel 6401U-102 kan via nevenposten worden gebruikt. Gelieve hierbij op het volgende te letten:

• De maximale leidingslengte is afhankelijk van de maximaal toelaatbare rimpelspanning op de nevenpostingangen. De rimpelspanning magECHter 100V Niet te boven gaan (dit stemt in de praktijk overeen met een leidingslengte vanaf 100m ).

Als nevenposten komen in aanmerking:

• impulsdrukker met maakcontact (bijv. 2020 US of 2021/6 UK)

OPGELET

Deverlichting van de impulsdrukker-nevenpost parallel met het schakelcontact is Niet toegestaan: van een impulsdrukker met "N" gebruik make.

AANWIJZING

Om een onberispelijke functie te waarborgen de geschakelde leidingen geschreiben van de nevenpostleidingen leggen.

Om de optimale functie van de inbouwsensoren te garan-deren op de volgende tabel letten a.u.b.

Inbouwsensor Montagehoogte Inbouwposition van type toepassings- de aansluit- gebied schroeven
6810-xxx-10x 0,8 - 6800-xxx-10x	1,2 m beneden
6800-7x-10xM 0,8	1,2 m (trappenhuis) boven
	2,0 - 2,5 m (ruimtecontrole) boven
6800-2xx-10xM 0,8	- 1,2 m (trappenhuis) beneden
	2,0 - 2,5 m (ruimtecontrole) beneden

Montage

e. ... in combinatie met inbouwsensoren

De inbouwsokkel 6401U-102 kan met de inbouwsensoren van het type 6810-xxx-10x en 6800-xxx-10x(M) worden gebruikt. De montagehoogte is afhankelijk van de keuze van de inbouwsensor.

Nadere informatie over montagehoogte, instelling van de inbouwsensoren enz.(Int. kunt u opmaken uit de bijbehorende gebruiksaanwijzing.

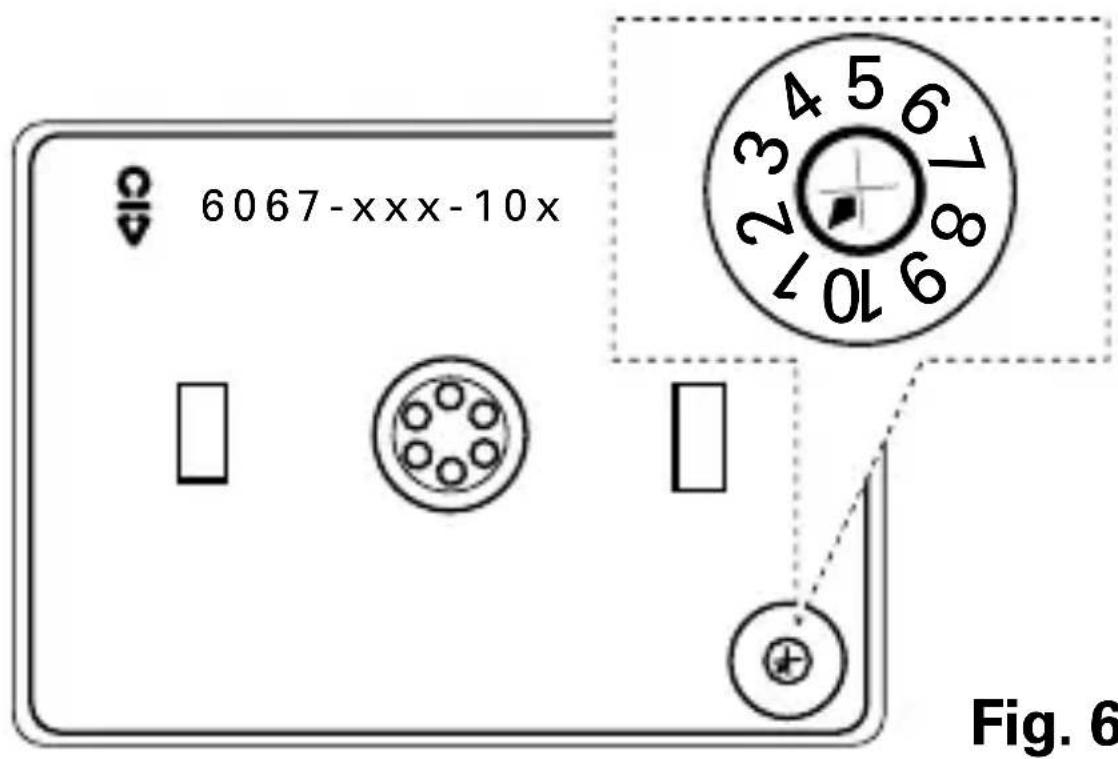

Adressering van het IR-bedieningsel.

Het adres van het IR-bedieningselement 6067-xxx-10x is door de fabriek ingesteld op het getal 1. Het adres kut u via het adreswieltje op de achterkant van het bedienings-element wijzigen.

Let bij het adresseren op het "IR-ontvangstbereik" (zie Fig. 3 en Fig. 4).

Bediening

NL

De inbouwsokkel 6401U-102 herkent bij het opsteken van het bedieningselement automatisch om welt soort bedieningselement het gaat.

a. Éénvlakbediening

Bediening via het bedieningselement 6543-xxx-10x

• AAN/UIT: Vlak aantippen/vasthouden

• aangesloten verbruikers worden in-resp.uitgeschakeld.

De nevenpostbediening via impulsdrukkers is identiek.

b. Tweevlaksbediening

Bediening via het IR-bedieningselement 6067-xxx-10x

Aantippen/vasthouden op het bovenste vlak

• aangesloten verbruikers worden ingeschakeld.

O : Aantippen/vasthouden op het onderste vlak

• aangesloten verbruikers worden uittgeschakeld.

Op het IR-bedieningselement knippert bijZendbedrijf de LED.

De nevenpostbediening via impulsdrukkers is identiek met de éenvlakbediening.

Bediening

NL

AANWIJZINGEN

De opdracht "donkerder dimmen" via de IR-afstandsbedieening activeert in de inbouwsokkel 6401 U-102 geen schakelproces. Nadere informatatie over IR-bedrijf(Intjv. opmakenuit de gebruiksaanwijzing van de IR-handzender.

De telkens LASTE bediening (ook op nevenposten) activeert het schakelproces, ook als bij langer vasthouden van het bedieningsvlak de bediening nog Niet afgesloten blijkt.

c. Busch-afstandscontrol IR-bedrijf

De toegang maar het MEMO geheugen M1 en M2 geschiedt via de IR-zendsleutel resp. wandzender -zie bijbehorende gebruiksaanwijzingen.

IN-schakelen: Relaisssokkel schakelt in
- UIT-schakelen: Relaisssokkel schakeltuit
- Lichter: Relaisssokkel schakelt in
- Donkerder: Geen functie

Bediening

• MEMO: - Schakeltoestand tot stand brengen

• MEMO opslaan

• MEMO 1 of 2 opropen

• ALLES UIT: Relaisssokkel schakelt UIT

d. Bedrijf met inbouwsensoren

Na onderbreking van de netspanning of netbijschakeling schakelt de inbouwsokkel 6401U-102 de aangesloten verbruikers

• onafhankelijk van de gemeten helderheid

• bij het gebruik van de inbouwsensoren 6810-xxx-10x voor 80 seconden weein,
  -bij het gebruik van de inbouwsensoren 6800-xxx-10x(M) voor de gekozen duur (minstens 1 minuut bijijdinstallingen < 1 minuut) wee in (uitzondering kort-tijdimpuls ).

Bediening

e. Nevenpostbedrijf met inbouwsensoren

Dit bedrijf van een nevenpost is door middel van - activering per impulsdrukker met maakcontact - of nevenpostsokkel 6805 U möglichk.

Passief nevenpost door middel van impulsdrukker De aan de impulsdrukker met maakcontact uitgevoerde functie zorgtervoordat de aangesloten verbruikers

• onafhankelijk van de gemeten helderheid

• bij het gebruik van de inbouwsensoren 6810-xxx-10x voor ca. 80 seconden waar worden ingeschakeld,

• bij het gebruik van de inbouwsensoren 6800-xxx-10x(M) voor de op de inbouwsensor ingesteldeijd worden ingeschakeld (ook bij tijdinstelleningen kleiner 1 minuut).

AANWIJZINGEN

• Bij nevenpostbediening via de impulsdrukker met maak-contact mag de maximale lenghte van de leiding van de nevenpost zicheer bedragen dan 100m

Bediening

• Gebruik a.u.b. uitsluitend impulsdrukkers zonder contactparallelle verlichting.
• Om storingen door rimpelspanning te voorkomen, dient de geschakelde leiding gescheiden van de leiding van de nevenpost te worden gelegd.
• Uitschakelen is via de nevenpost nicht möglich.
• Herhaaldelijk bediening bij ingeschakelde verlichting leidt tot een 'herstart' van de ingestelde uitschakeltijdvertraging.

Actief nevenpostbedrijf met 6805 U en inbouwsensoren Omdat de hoofd- en nevenpost telkens een afzonderlijke instelling van de schemerwaarde bezitten, kan met de actuèle Lichtomstandigheden bij de montageplaats apart rekening worden gehonden.

De effectieve nalooptijd ontstaat uit de toevoeging van de tijden bij de hoofd- en nevenpost. In verband met de inbouwsensoren 6800-xxx-10x/M) verdient het aanbeveiling de nevenposten met de tijdinstelling kort-tijdimpuls te gebruiken, wanneer de bij de hoofdpost ingestelde tijden nagenoeg exact aangehouden moeten worden.

Bediening

NL

AANWIJZING

Nadere informatatie(Int)kunt u opmaken uit de bijbehorende bedieningshandleiding.

f. Gebruik met timer-bedieningselement 6412-10x

Neem a.u.b. notitie van de bijbehorende gebruiksaanwijzing.

Met de beiden toetsen kan de verlichting worden in-resp.uitgeschakeld.

De bediening van de nevenposten via impulsdrukkers is identiek

g. Gebruik met presentiemelder 6813

Neem a.u.b. notitie van de bijbehorende gebruiksaanwijzing.

Met de bediening van de nevenposten via impulsdrukkers kan de verlichting onafhankelijk van de helderheid worden in- resp.uitgeschakeld.

De actieve nevenpost 6805 U met een presentiemelder als sensor zorgt ervoor dat de bewegingsdetectie waar de hoofdaansluiting (6401U-102) worden doorgegeven. De hoofdaansluiting beslist afhankelijk van de helderheid of de verlichting ingeschakeld worden/blijft.

Hulp bij storing

Diagnose Oorzaak/oplossing

Belasting schakelt nicht - Nevenposten controleren via nevenpost: - Rimpelspanning >100 V

reduceren

Belasting schakelt in - Defecte belasting verrangen

het algemeen nicht: - Zo nodig apparaat verrangen

Belasting schakelt - Rimpelspanning >100 V

zelfstandig in: reduceren

• Verkeerd gelegde leiding

verwijderen (zie hoofdstuk Montage)

IR-ontvanger/verbruiker - IR-ontvanger ligt nicht

reageert nicht: in het IR-zendbereik

• IR-zendbereik verdekt (voorwerpen, handen of lichaam)

• Batterij leeg

Lichtdiode van de - Externe IR-lichtbron

IR-C-schijfuit:verwijderen

• Netspanning aanleggen

• Netspanning ca. 5 seconduitschakelen

Hulp bij storing

NL

Diagnose Oorzaak/oplossing

Lichtdiode van de - Externe IR-lichtbron

IR-C-schijf knippert verwijderen

voortdurend:

Lichtdiode van de - IR-signaalontvangst

IR-C-schijf knippert nicht controleren

bij zendersignaal: - Batterij van de IR-hand resp.

wandzender verrangen

• IR-zendbereik overschreten

worden bediend: verwijderen

Geen afstandsbe - Bedieningselement zit

• Voorgeschakelde zekering

vervangen/weekinschakelen

• Onderbroken toevoerleiding

repareren

Garantie

Busch-Jaeger apparaten worden vervaardigd volgens de modernste technieken en hun kwaliteit word gecontroleerd. Als desondanks nog gebreken voorkomen, geeft de Busch-Jaeger Elektro GmbH (hierna Busch-Jaeger genoemd) een garantie van de volgende omvang:

Duur

De garantie geldt voor de duur van 12 maanden vanaf de datum van aankoop door de eindgebruiker en eindhoven ten LASTE 18 maanden na de fabricagedatum.

Omvang

Naar keuze van Busch-Jaeger wordt het toestel kostenloos in haar fabriek gerepareerd of verrangen, als het binnen de looptijd van de garantie blijkt, dat het onbruikbaar is of dat het gebruik ervan sterk verminderd is als gevolg van een fabricage-of een materiaalgebrek.

Uitsluiting

Uitgesloten van de garantie+zijn gebreken te wijten aan naturuurlijke slijtage of aan schade bij het vervoer. Tevens schade onstaan door het Niet naleven van de montageaanwijzingen en door Niet vakkundige inbouw. Busch-Jaeger

Garantie

moet voldoendeijd en gelegenheid gegeven worden, om het gebrek te herstellen.

Busch-Jaeger kan ook nicht aansprakelijk gesteld worden voor schade, die ontstaan is door Niet vakkundige veranderingen of reparaties. Dat geldt ook voor de levering van losse en verrangingsonderdelen.

Busch-Jaeger kan nicht aansprakelijk gesteld worden voor indirecte schade en schade, die het gevolg is van een gebrek, alsmede voor vermogensschade.

Verjaring

Als Busch-Jaeger nicht instemt met een opijd ingediende reclamatie, verjaart hetrecht van diegene, die aanspraken stellen kan als gevolg van gebreken, tenaarse na 6 maanden vanat de datum van de opijd ingediende reclamatie.

Inzenden

In geval van aanspraak op garantie dient het toestel samen met de ingevulde garantiekaart en een korte beschrijving van het gebrek gezonden te worden aan de daartoe aangewezenvakman of vertegenwoordiging van Busch-Jaeger.

Fig. 1
