Type product	Schakelaktor voor Busch-Welcome® deurcommunicatiesysteem
Merk	Busch-Jaeger (onderdeel van ABB)
Model	83330
Afmetingen (modulebreedte)	4 eenheden (DIN-rail volgens EN 50022)
Gewicht	ca. 200 g
Beschermingsgraad	IP20
Bedrijfstemperatuur	-5 °C tot +45 °C
Opslagtemperatuur	-20 °C tot +70 °C
Voeding bus	28 V- ±2 V
Netspanning	230 V AC (voor schakelen)
Functies	Schakelen van deuropener (max. 3 A) en verlichting (max. 350 W gloeilamp, 300 W halogeen 230 V, 350 VA LV halogeen met conventionele trafo, 300 VA met elektronische trafo)
Instelbare tijden	Deuropener: 1 s tot 10 s; verlichting: 1 s tot 5 min
Maximaal geluidsniveau	80 dB
Aansluitingen	Klemmen: enkeldraads 2 x 0,6-1 mm², fijndraads 2 x 0,6-0,75 mm²
Montage	Op DIN-rail volgens EN 50022, uitsluitend door erkende installateurs
Veiligheid	Alleen monteren na uitschakelen 230 V; laagspannings- en 230 V-leidingen niet samen in inbouwdoos
Milieu	Recyclebaar via inzamelpunten; voldoet aan WEEE en RoHS
Onderhoud	Geen specifiek onderhoud nodig; bij storing status-LED controleren
Reparatie	Laat reparatie over aan gekwalificeerd personeel; geen klant vervangbare onderdelen
Leveringsomvang	Schakelaktor 83330, handleiding

Veelgestelde vragen - 83330 Busch-Jaeger

Wat is de Busch-Jaeger 83330?

De 83330 is een schakelaktor voor het Busch-Welcome® deurcommunicatiesysteem. Het wordt gebruikt om een deuropener of verlichting te schakelen, met instelbare tijden.

Mag ik de 83330 zelf installeren?

Nee, installatie mag alleen door een erkende elektrotechnische installateur worden uitgevoerd vanwege de 230 V netspanning. Schakel eerst de spanning uit.

Hoe stel ik de tijden in voor de deuropener en verlichting?

Gebruik de instelfuncties 4 en 5 op het apparaat. Voor de deuropener stelt u de duur in tussen 1 en 10 seconden, voor de verlichting tussen 1 seconde en 5 minuten. Zie afbeelding 1 in de handleiding.

Wat betekenen de LED-statusindicaties?

Continu brandend: apparaat is klaar voor gebruik. Langzaam knipperend: apparaat is in gebruik. Snel knipperend: er is een storing.

Welke adresinstellingen zijn er voor de buitenpost?

Met functie 6 selecteert u het adres van de bijbehorende buitenpost. Dit moet overeenkomen met de configuratie van het Busch-Welcome® systeem.

Kan ik de 83330 op elke DIN-rail monteren?

Ja, maar alleen op een DIN-rail volgens EN 50022. Monteer de systeemcentrale niet direct naast een beltransformator om interferentie te voorkomen.

Wat zijn de maximale belastingen voor de verlichtingsuitgang?

Gloeilamp max. 350 W, 230V-halogeen max. 300 W, laagspanningshalogeen met conventionele transformator max. 350 VA, met elektronische transformator max. 300 VA.

Hoe sluit ik de busleidingen aan?

Gebruik de klemmen: enkeldraads 2x0,6-1 mm² of fijndraads 2x0,6-0,75 mm². Leg busleidingen niet samen met 230 V-leidingen en gebruik maximaal 2 draden per vierdraadskabel.

Wat moet ik doen bij een storing?

Controleer de status-LED. Bij snel knipperen is er een storing. Schakel de spanning uit en controleer de bedrading. Neem bij aanhoudende problemen contact op met een installateur.

Hoe verwijder ik het apparaat milieuvriendelijk?

Gooi het niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor afgedankte elektrische apparatuur. Het bevat waardevolle grondstoffen die hergebruikt kunnen worden.

GEBRUIKSAANWIJZING 83330 Busch-Jaeger

1 Veiligheid 3
2 Beoogd gebruik....3
3 Milieu 3

3.1 Busch-Jaeger-apparaten....3

4 Gebruikershandboek....3
5 Bediening....4

5.1 Normaal gebruik....4

6 Technische gegevens 5
7 Montage / installatie 6

7.1 Instructies voor de installateur 6
7.2 Algemene montage-instructies....6
7.3 Montage 7
7.4 Aansluiting 7

1 Veiligheid

Waarschuwing

E lektrische s panning!

Levensgevaar en brandgevaar door elektrische spanning van 230 V.

• Werkzaamheden aan het 230 V-net mogen uitsluitend worden uitgevoerd door erkende elektrotechnische installateurs.
• Voor montage / demontage eerst de netspanning uitschakelen!

2 Beoogd gebruik

De schakelaktor 83330 maakt deel uit van het deurcommunicatiesysteem Busch-Welcome® en werkt uitsluitend samen met componenten van dit systeem. Het toestel mag uitsluitend worden geïnstalleerd op montagerails volgens DIN EN 500022.

3 Milieu

Denk aan de bescherming van het milieu!

Afgedankte elektrische en elektronische apparaten mogen niet bij het huishoudelijke afval worden gegooid.

- Het toestel bevat waardevolle grondstoffen die kunnen worden hergebruikt. Geef het toestel daarom af bij een verzamelpunt voor afgedankte apparatuur.

3.1 Busch-Jaeger-apparaten

Alle verpakkingsmaterialen en de apparaten van Busch-Jaeger zijn voorzien van markeringen en keuringszegels voor correcte en vakkundige afvalverwijdering. Verwijder het verpakkingsmateriaal en elektrische apparatuur, inclusief de componenten ervan altijd via de hiertoe bevoegde verzamelpunten of afvalbedrijven.

Producten van Busch-Jaeger voldoen aan de wettelijke vereisten, in het bijzondere de wetgeving betreffende elektrische en elektronische apparatuur en de REACH-verordening.

(EU-richtlijn 2002/96/EG WEEE en 2002/95/EG RoHS)

(EU-REACH-verordening en de wetgeving voor omzetting van de verordening (EG) nr. 1907/2006)

4 Gebruikershandboek

Uitgebreide informatie voor de planning van Busch-Welcome ^® -installaties vindt u in het gebruikershandboek. Download onder www.Busch-Jaeger.de.

5 Bediening

5.1 Normaal gebruik

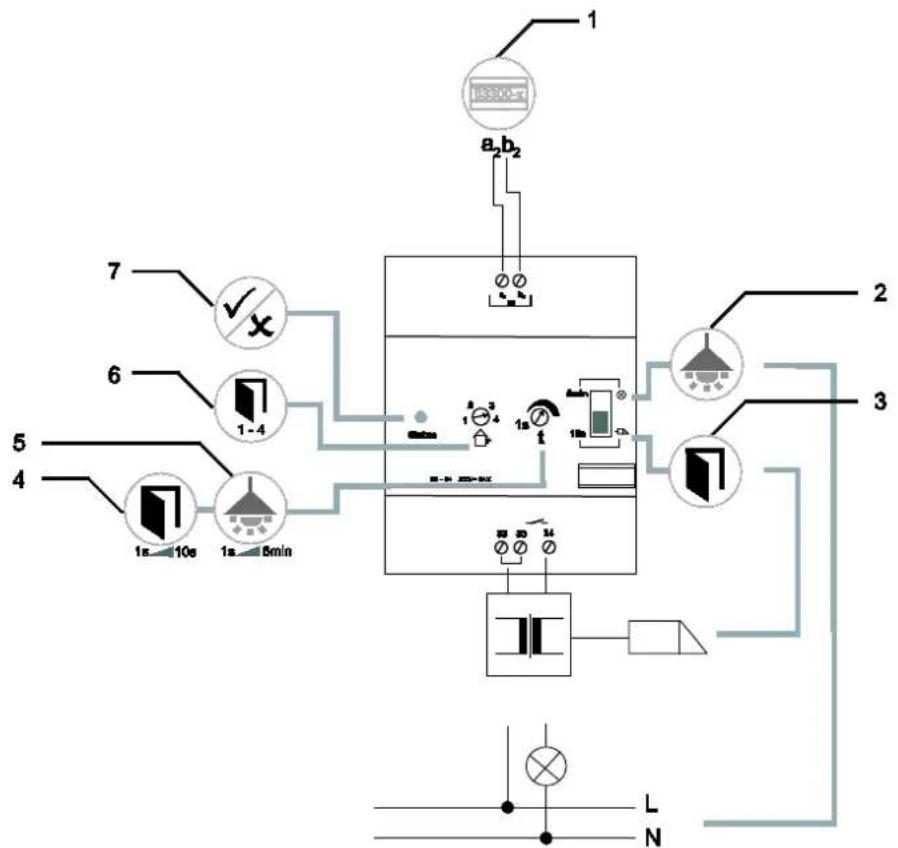

Afb. 1:

Nr. Functie
1	Aansluiting voor de systeemcentraleWanneer er meerdere binnenposten worden gebruikt: aansluiting voor binnenbus
2 / 3	Omschakelaar tussen verlichting en deuropenerAls de verlichting geselecteerd is:- Bij het aansturen blijft de verlichting afhankelijk van de instelling van 1 seconde tot 5 minuten ingeschakeld.- Stel met functie 5 de duur in.Als de deuropener is geselecteerd:- De deur kan bij het aansturen afhankelijk van de instelling gedurende 1 seconde tot 10 seconden geopend blijven.- Stel met functie 4 de duur in.
4 / 5	Instelling duur voor de deuropener en verlichting
6	Selecteren van het adres van de bijbehorende buitenpost
7	Status-ledDe status-led brandt continu =het toestel is klaar voor gebruikDe status-led knippert langzaam = het toestel is in gebruikDe status-led knippert snel = er is een storing

B enaming Waarde
Bedrijfstemperatuur (EN 50486) -5 °C – +45 °C
Opslagtemperatuur -20 °C – +70 °C
Beschermingsgraad	IP 20
Klemmen enkeldraads 2 x 0,6 mm 2 – 2 x 1 mm 2
Klemmen fijndraads	2 x 0,6 mm 2 – 2 x 0,75 mm 2
Volume maximaal 80 dB
Busspanning	28 V- ±2 V
Deuropener maximaal 3 A
Grootte	4 eenheden
Licht schakelaktor:Neonlamp 350 W230 V halogeenlamp 300 WLaagspannings-halogeenlamp met conventionele transformatorLaagspannings-halogeenlamp met elektrische transformator	350 VA300 VA

7 Montage / installatie

Waarschuwing

Levensgevaar door elektrische spanning van 230 V.

Laagspannings- en 230 V-leidingen mogen niet samen in een inbouwdoos worden gelegd!

Bij een kortsluiting bestaat het gevaar dat er 230 V komt te staan op de laagspanningsleiding.

7.1 Instructies voor de installateur

Waarschuwing

E lektrische s panning!

Installeer de toestellen uitsluitend wanneer u over de vereiste elektronische kennis en ervaring beschikt.

• Door een niet vakkundig uitgevoerde installatie brengt u het eigen leven en dat van de gebruikers van de elektrische installatie in gevaar.
• Door een niet vakkundig uitgevoerde installatie kan aanzienlijke materiële schade ontstaan, bijvoorbeeld brand.

Benodigde vakkennis en voorwaarden voor de installatie zijn minimaal:

- Houdt u zich aan de "vijf veiligheidsregels" (DIN VDE 0105, EN 50110):

1. vrijschakelen;
2. beveiligen tegen herinschakelen;
3. spanningsvrijheid vaststellen;
4. aarden en kortsluiten;
5. naastgelegen onder spanning staande componenten afdekken of afsluiten.

- Gebruik geschikte persoonlijke beschermingsmiddelen.

- Gebruik uitsluitend geschikt gereedschap en meetapparatuur.

- Controleer het type stroomnet (TN-systeem, IT-systeem, TT-systeem) om de daaruit resulterende aansluitvoorwaarden te bepalen (klassieke aansluiting aan nulleider, aarding, extra maatregelen etc.).

7.2 Algemene montage-instructies

• Sluit alle aftakleidingen van het leidingennet via de aangesloten buscomponent af (bijvoorbeeld binnenpost, buitenpost of systeemcomponent).
• Monteer de systeemcentrale niet direct naast de beltransformator en andere geschakelde voedingen (voorkomen van interferenties).
• Leg de leidingen van de systeembus niet samen met 230 V-leidingen.
• Leg de aansluitleidingen voor deuropeners en de leidingen van de systeembus niet in dezelfde kabel.
• Voorkom overgangen tussen verschillende kabeltypen.
• Gebruik in een vier- of meerdraadskabel slechts twee draden voor de systeembus.
• Leg bij het doortrekken nooit de ingaande en uitgaande bus binnen één kabel.
• Leg de binnen- en buitenbus nooit binnen één kabel.

7.3 Montage

Het toestel 83330 mag uitsluitend worden geïnstalleerd op montagerails volgens DIN EN 500022.

7.4 Aansluiting

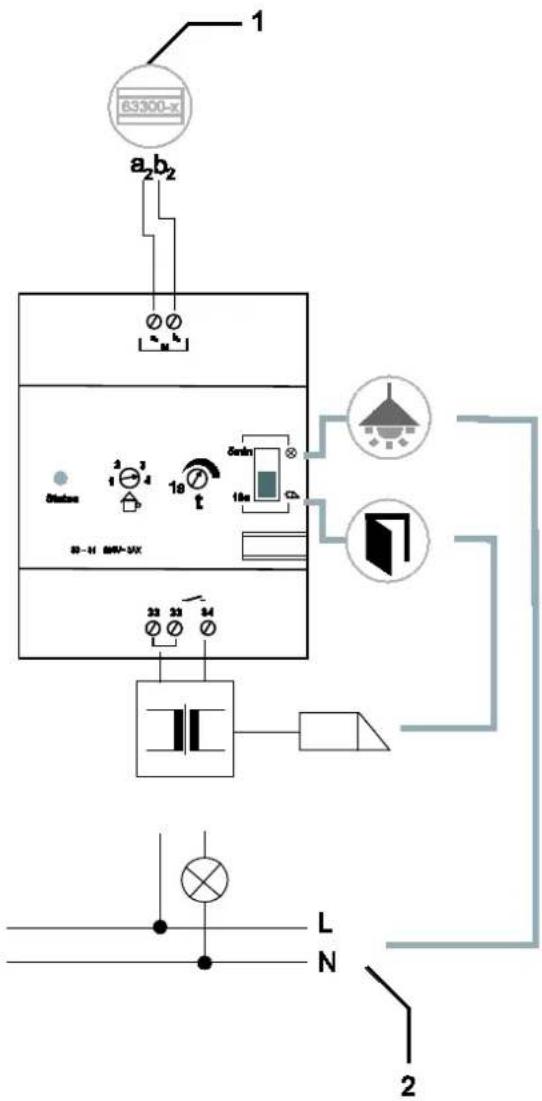

Afb. 2:

Nr. Functie
1	Aansluiting voor de systeemcentraleWanneer er meerdere binnenposten worden gebruikt: aansluiting voor binnenbus
2 Afhankelijk van de geselecteerde bedrijfsmodus:Aansluiting voor een deuropenerAansluiting voor verlichting
