Producttype	Draadloze buiten-sirene met stroboscoop
Merk	Marmitek
Model	OS826
Frequentie	868,35 MHz FM
Werkspanning	12 VDC of 9 VAC (nominaal)
Stroomverbruik (rust)	10 mA
Stroomverbruik (alarm + stroboscoop)	250 mA
Noodbatterij	7,2 V / 910 mAh NiMH oplaadbaar
Geluidsniveau	106 dB (A) op 1 m
Sabotagebeveiliging	Frontdeksel, verwijdering van muur, onderbreking externe voeding
Afmetingen (H x B x D)	300 x 170 x 75 mm
Compatibiliteit	Alarmsysteem ProGuard800 (Marmitek)
Belangrijkste functies	Geluidsirene, lichtstroboscoop, inschakel-/uitschakelindicator (optioneel)
Installatie	Buiten, op vlakke ondergrond, met bedrading
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	Niet blootstellen aan extreme temperaturen. Buiten bereik van kinderen houden.
Onderdelen en repareerbaarheid	Neem contact op met de klantenservice van Marmitek. Niet-geautoriseerde reparaties maken de garantie ongeldig.
Algemene informatie	Voldoet aan Europese richtlijnen. Verwijderen volgens de WEEE-regelgeving.

Veelgestelde vragen - OS826 MARMITEK

Hoe installeer ik de OS826-sirene?

Open de behuizing, verwijder het deksel en de metalen behuizing. Sluit een transformator 500mA 12VDC of 9VAC aan op de klemmen 3 en 4. Installeer een randzender op het ProGuard800-bedieningspaneel. Stel de Mode-jumper (JP1) in op Opnamemodus, volg dan de koppelingsprocedure. Bevestig de basis aan de muur, plaats de behuizing en het deksel terug.

Hoe koppel ik de sirene met het ProGuard800-bedieningspaneel?

Zet de Mode-jumper (JP1) in de positie Opname. Druk op de knop voor verwijderen van de zender. Ga op het paneel naar Service > Test Siren. Rad. en druk twee keer op √. De sirene geeft een bevestigingstoon. Zet vervolgens het paneel in de opnamemodus (Programmering > Apparaten > Sirene > Opnemen) en plaats de jumper in de zendmodus. Bevestig de opname.

Wat is het bereik van de OS826-sirene?

Het typische bereik is ongeveer 30 tot 100 meter in open veld, afhankelijk van obstakels. Voor een optimaal bereik, test de ontvangst vóór definitieve installatie.

Werkt de sirene bij stroomuitval?

Ja, hij heeft een oplaadbare NiMH-noodbatterij van 7,2V/910mAh. Bij stroomuitval blijft de sirene werken op de batterij.

Hoe stel ik de vertraging van de sirene in?

Ga in het programmeermenu van het bedieningspaneel naar Apparaten > Sirene > Type Sirene Buite en kies 'Tweerichtingssirene'. Stel de vertraging in van 00 tot 59 seconden, en de uitschakeltijd via Tijd Sirene (00:10 tot 20:00 minuten).

Wat te doen als de sirene niet activeert bij alarm?

Controleer de voeding (transformator en batterij), de aansluiting van de randzender en de configuratie van het bedieningspaneel. Zorg ervoor dat de Mode-jumper (JP1) niet in de opnamestand staat. Voer een sirenetest uit via het menu Service.

Is de sirene weerbestendig?

Ja, hij is ontworpen voor buitengebruik. Zorg dat het deksel goed gesloten is en de schroef is aangedraaid om waterdichtheid te garanderen en de sabotage-schakelaar te activeren.

Hoe schakel ik de in-/uitschakeltonen uit?

Verwijder de jumper voor Inschakeltonen (JP2) om de tonen en het knipperen van de stroboscoop te activeren. Als u alleen het knipperen zonder geluid wilt, plaats de jumper dan terug.

Kan ik meerdere OS826-sirenes op hetzelfde paneel installeren?

Ja, het ProGuard800-paneel kan meerdere sirenes aansturen. Elke sirene moet afzonderlijk worden geregistreerd door de koppelingsprocedure te volgen.

Hoe vervang ik de noodbatterij?

Koppel de voeding los, open de behuizing en de metalen behuizing. Ontkoppel de oude batterij van de connector, vervang deze door een nieuwe (7,2V/910mAh NiMH) en sluit weer aan. Sluit alles. De batterij laadt automatisch op.

GEBRUIKSAANWIJZING OS826 MARMITEK

GEBRUIKSAANWIJZING 27

OS826 WIRELESS OUTDOOR SIREN WITH FLASH

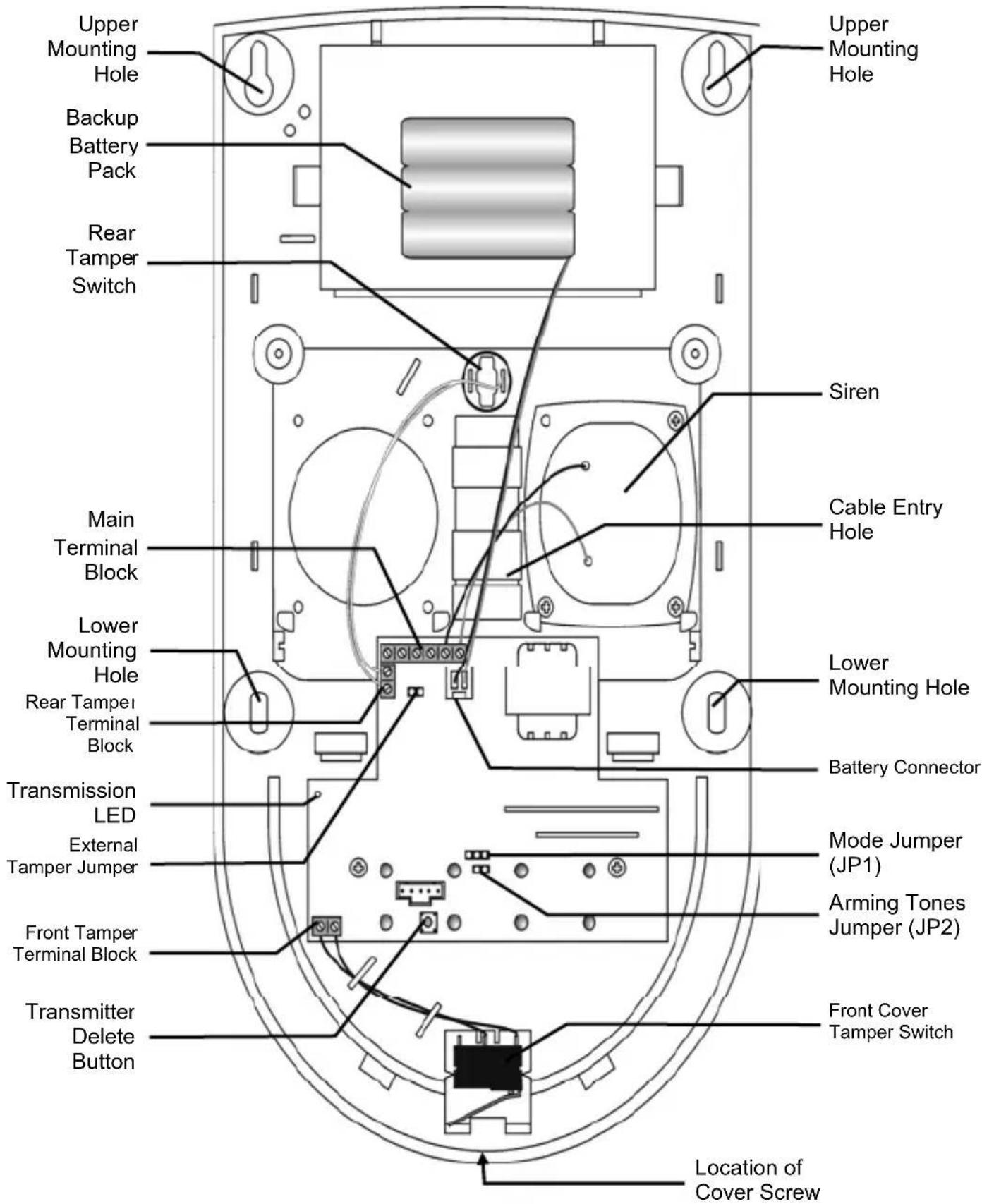

Figuur 1: OS826 (zonder cover)

• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Laat reparatie of service alleen over aan deskundig personeel.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als klein chemisch afval. Gebruik nooit oude en nieuwe batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanneer u het systeem langere tijd niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+ / -): verkeerd inleggen kan explosiegevaar opleveren.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

INTRODUCTIE

De OS826 draadloze sirene, maakt onderdeel uit van de Marmitek ProGuard800 series en werkt samen met het ProGuard800 alarmsysteem. Wilt u meer weten over het complete systeem, de mogelijkheden en instellingen van de ProGuard800 serie, kijkt u dan in de installatiehandleiding of op www.marmitek.com.

Wanneer er een alarmmelding plaatsvindt, activeert de centrale unit de sirene en de flitser. De sirene blijft afgaan tot het einde van de ingestelde sirenetijd. Vervolgens blijft de stroboscoop flitsen tot het alarm is uitgeschakeld.

INSTALLATIE

LET OP: Draag gehoorbeschermers tijdens installatie!

1. Open de behuizing. Dit doet u door de schroef van de afdekkap aan de onderkant van de behuizing te verwijderen. Til de afdekkap van de achterplaat af.
2. Verwijder de flitser lens. U doet dit door de lens voorzichtig op te tillen en uit de klikgaten te nemen.
3. Gebruik een kruiskopschroevendraaier om de twee schroeven te verwijderen die de metalen vandaal bestendige kap vasthouden. Verwijder deze van de achterplaat.
4. Sluit een 12VDC of 9VAC, 500mA voedingsadapter aan op terminal 3 en 4 van het aansluitingsblok van de sirene (polariteit is niet van belang) – zie Fiquur 2.

Figuur 2: bedrade aansluitingen

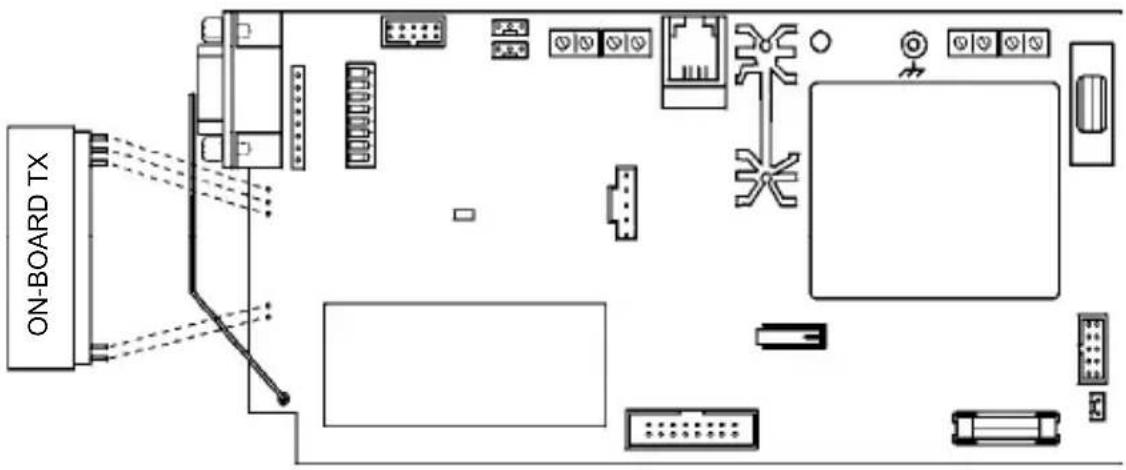

1. Om de OS826 te laten werken, dient de centrale unit van de ProGuard800 voorzien te zijn van een zender unit. Plaats de zender in de centrale unit zoals aangegeven in figuur 3.

Let op: zorg ervoor dat er geen spanning staat op de centrale unit tijdens het installeren van de zender.

1. Definieer de sirene op de centrale unit als tweeweg sirene:

2. Selecteer in het programmeringmenu, Componenten, Sirene, EX Sirene Type [9152].
   • Selecteer "2-Weg Comm.".

3. Definieer de Sirene vertraging
   • Toets de gewenste sirene vertraging in (00-59 sec)

4. Definieer de Sirene duur als volgt:

5. Selecteer in het programmeringmenu, Componenten, Sirene, Sirene duur [9154].
   • Toets de gewenste sirene duur in (00:10 - 20:00).

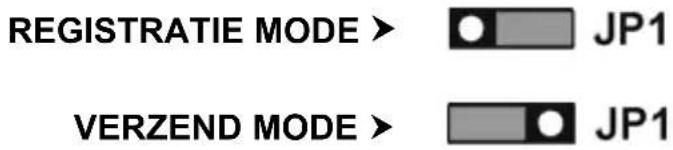

6. Zet de sirene in Registratiemode door de Mode jumper (JP1) te plaatsen zoals in figuur 4.

Figuur 4: Mode Jumper Configuratie

1. Druk op de "Zender verwijder toets" van de sirene om het geheugen van de sirene te wissen. De sirene laat een toon horen ter bevestiging.
2. Voer de externe sirene test tweemaal uit op de centrale unit, om de zender van de centrale unit te registreren op de ontvanger van de OS826.

Om de externe sirene test uit te voeren:

- Selecteer in het Service menu, Test Sirene EX [7▼▼]; Druk 2 maal op √ om het test signaal 2 maal te versturen. De sirene laat een toon horen ter bevestiging van ieder ontvangen signaal. Bij de derde keer drukken hoort u een dubbel bevestigings signaal.

Let op: zorg ervoor dat er geen signalen worden verzonden door andere draadloze sensoren, die de registratie van de sirene kunnen beïnvloeden. Wanneer een foutieve zender wordt geregistreerd op de ontvanger van de sirene, verwijder deze dan door de 'zender verwijder toets' in te drukken terwijl de mode jumper (JP1) op registratie mode staat en herhaal punt 10.

1. Registreer de zender van de OS826 op de ontvanger van de centrale unit.

2. Om de centrale unit in registratiemode te zetten:

- Selecteer Componenten, Sirene, Externe Sirene Type [915] in het programmeringmenu. Op het display ziet u 1^E keer zenden.

- Zet de sirene in verzend mode door de mode jumper (JP1) te plaatsen als in figuur 4; de sirene verstuurt nu iedere paar seconden een signaal.

- Wanneer Opslaan? op de display verschijnt, druk dan op √ op het toetsenbord van de centrale unit.

1. Verwijder de Mode jumper (JP1) en plaats deze over één van de pinnen voor opslag en haal de stroom van de sirene.

2. Plaats de Alarm Signalen Jumper (JP2) in de gewenste stand. Als de jumper verwijderd is, dan zal de sirene bij het in- en uitschakelen van het systeem zowel visueel als auditief actief zijn. Als de jumper is geïnstalleerd, dan komt het geluid te vervallen en zal alleen de flitser oplichten.

3. Kies een geschikte plaats voor montage van de sirene. De sirene dient op een vlakke ondergrond gemonteerd te worden. Voor optimaal effect adviseren wij u deze op een goed zichtbare plaats te monteren.

4. Test alvorens u de sirene definitief monteert het functioneren en het bereik op deze positie. Wijzig indien nodig de locatie van de sirene.

5. Monteer de OS826, plaats de achterplaat van de sirene tegen de muur en teken de montagegaten af op de muur. Plaats de pluggen in de boorgaten.

6. Trek de voedingskabel door het kabelgat in de achterplaat van de sirene en plaats de kap terug op de achterplaat. Bevestig deze met de 4 schroeven.

7. Sluit de voedingsadapter aan op het aansluitingsblok en sluit de back-up batterij aan. - zie Figuur 2 voor verdere informatie over de draad aansluitingen.
8. Plaats de metalen vandaal bestendige kap en de flitser lens terug op hun plaats.
9. Plaats de afdekkap terug en schroef deze vast met de meegeleverde schroef. Zorg dat de schroef goed vast zit zodat hij de sabotageschakelaar afsluit.

TECHNISCHE GEGEVENS

Frequentie: 868,35 MHz FM

Antenne:

Ingebouwde

Antenne

Voeding:

12VDC

of

9VAC

(nomina

Stroomverbruik: 250mA (alarm + stroboscoop)

10mA (stand-by)

Back-up Batterij: 7.2V/910mAh NiMH (oplaadbaar)

Sirene Output: 106dB(A) @ 1m

Sabotage bescherming: verwijderen afdekplaat, verwijderen van muur en stroomonderbreking.

Afmetingen: 300 x 170 x 75mm

Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de

landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze OS826 voldoet aan de essentiële eisen en aan de

overige relevante bepalingen van Richtlijnen:

Richtlijn 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit

Richtlijn 89/336/EEG van de Raad van 3 mei 1989 betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake elektromagnetische compatibiliteit
