MANUAL DE USUARIO OS826 MARMITEK

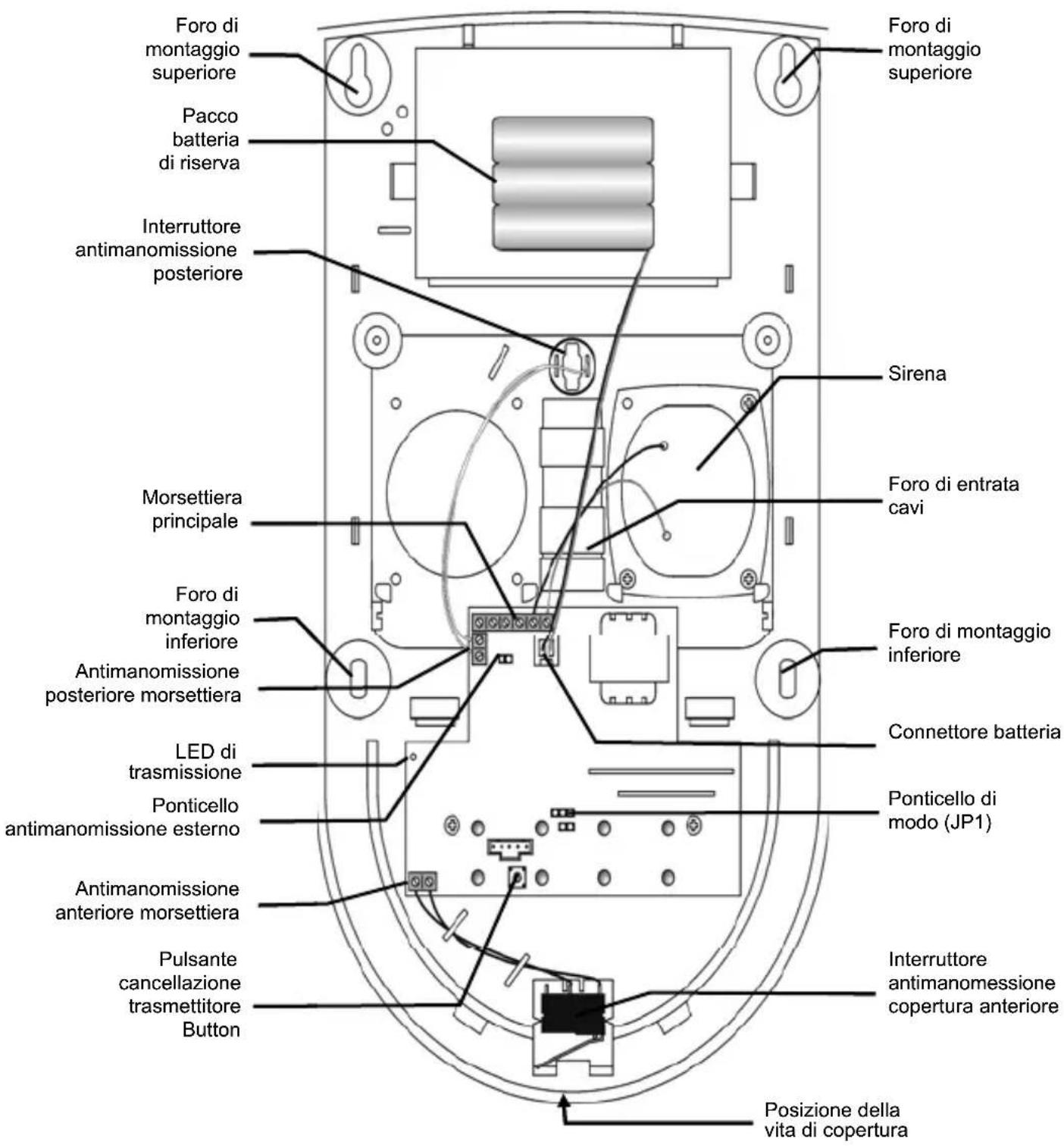

Agujero de Montaje Superior Baterías de Respaldo Interruptor del Tamper Posterior Sirena Bloque de Distribución Principal Agujero de Montaje Inferior Bloque Distr. Tamper Posterior LED Transmisión Jumper del Tamper Exterior Front Tamper Terminal Block Botón Borrar Transmisor Jumper de Tonos de Arrmado (JP2) Interruptor del Tamper Frontal Localidad Tornillo de la Tapa

Figura 1: OS826 (sin tapa)

AVISOS DE SEGURIDAD

• No exponga los componentes del sistema a temperaturas extremamente altas o a focos de luz fuertes.
• En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.
• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños.
• Deja las reparaciones o servicios a personal experto.
• Ten cuidado que las pilas se encuentran fuera del alcance de niños. Entrega las pilas como residuos químicos. Nunca use pilas nuevas y viejas o pilas de tipos distintos a la vez. Quita las pilas si no usa el sistema durante mucho tiempo. Cuando pone las pilas, presta atención a la polaridad (+ / -): si no son puestas de manera justa, puede causar peligro de explosión.
• No conecte el adaptador de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptador de si ése está dañado. En este caso, por favor entre en contacto con su proveedor.

INTRODUCCIÓN

La OS826 sirena inalámbrica forma parte de la serie ProGuard800 de Marmitek y funciona en combinación con el sistema de alarma ProGuard800. ¿Quiere saber más sobre el sistema completo, las posibilidades y los ajustes de la serie ProGuard800? Visite www.marmitek.com y mire el manual de instalación.

En caso de alarma, el panel de control activa la sirena y el estroboscopo. La sirena suena hasta que el corte de sirena que se programó en el panel de control finalice. Después de la expiración del corte de sirena, el estroboscopo continúa brillando hasta que el sistema se desarma.

INSTALACIÓN

ATENCIÓN: Use protectores para los oidos durante la instalación de la sirena.

1. Para abrir el gabinete quite el tornillo en el fondo del gabinete y deslize la tapa frontal del gabinete posterior.
2. Retire la tapa del estroboscopo, quitando cuidadosamente el fondo del estroboscopo de la tapa posterior.
3. Quite los dos tornillos que fijan el gabinete antivandalismo de metal, utilizando un destornillador de Phillips y retire la tapa posterior de la sirena.
4. Conecte un transformador 12VDC o 9VAC, 500mA con los terminales 3 y 4 en el bloque de distribución de la sirena (la polaridad no importa) – vea Figura 2.

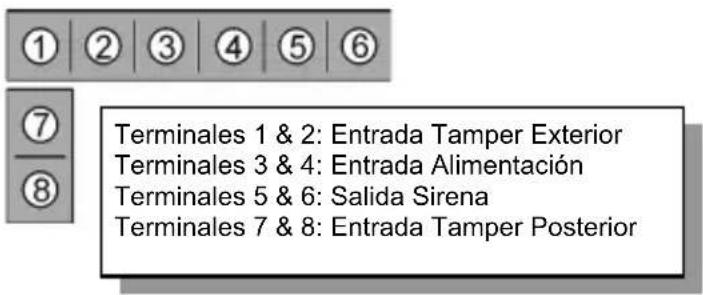

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Terminales 1 & 2: Entrada Tamper Exterior Terminales 3 & 4: Entrada Alimentación Terminales 5 & 6: Salida Sirena Terminales 7 & 8: Entrada Tamper Posterior

Figura 2: Conexiones de Cableado

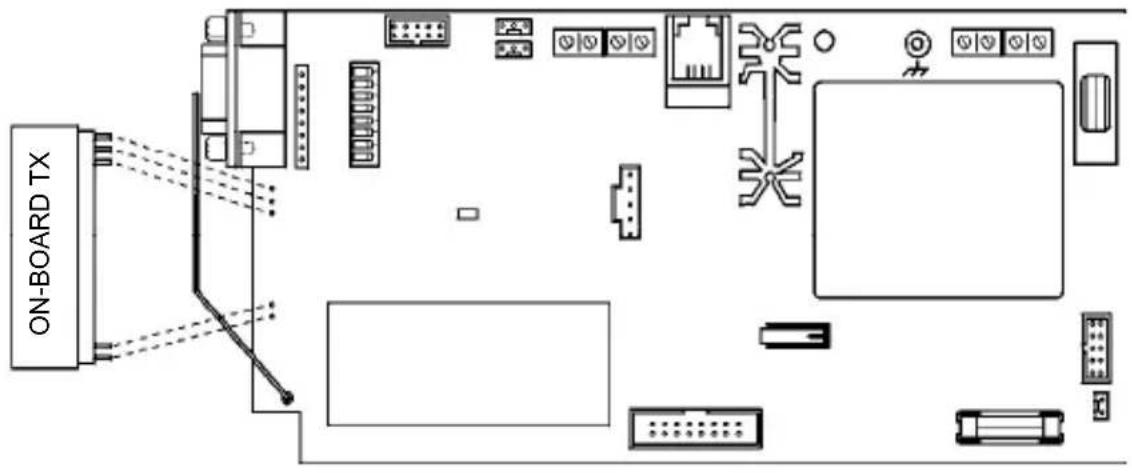

1. Para soportar la OS826, el transmisor on-board tiene que instalarse en la placa principal del ProGuard800. Enclavije el transmisor en la placa principal del panel de control como viene mostrado en Figura 3.

Nota: Apague el panel de control antes de enclavijar el transmisor on-board.

ON-BOARD TX

Figura 3: Enclavijar el Transmisor On-Board

1. Definición del Tipo de Sirena en el panel de control como Sirena Bidireccional:

- Desde el menú de Programación, seleccione Dispositivos, Sirena, Tipo Siren. Ext. [9152].

• Seleccione Vias Sirena.

- Define la reducción de la sirena

- Ingrese la reducción de sirena deseada (00-59 sec.)

1. Definición de la duración del Corte de Sirena:

- Desde el menú de Programación, seleccione Dispositivos, Sirena, Tiempo Sirena [9154].

- Introduzca un tiempo de Corte de Sirena (00:10 - 20:00 minutos).

1. Ponga la sirena en el modo de Registro, colocando el Jumper de Modo (JP1) como se muestra en Figura 4.
2. Presione el Botón de Borrar Transmisor en la sirena para borrar el registro de la sirena; la sirena emitirá un tono de confirmación.
3. Realice el Test de Sirena Externa en el panel de control dos veces para registrar el transmisor del panel de control en el receptor de la OS826.

Para realizar el Test de Sirena Externa:

- Desde el menú de Config. Servicio, seleccione Test Sirena Ext [7▼▼]; Pulse 2 veces el botón √ para enviar la señal dos veces. La sirena emitirá un tono de confirmación cada vez que recibe una transmisión. Cuando pulse la tercera vez, escuchará una señal doble de confirmación.

Nota: Asegúrese que ningún otro dispositivo inalámbrico envíe transmisiones durante el procedimiento de registro para evitar posibles interferencias. Si se registra un falso transmisor en el receptor, se puede borrar presionando el Botón de Borrar Transmisor cuando el Jumper de Modo (JP1) está en modo de Registro y repite paso 10.

1. Registrar el transmisor del panel de control en el receptor de la OS826

2. Para poner el panel de control en el modo de Registro:

3. Desde el menú de Config. Servicio, seleccione Dispositivos, Sirena, Regist. Sirena [915▲]. En la pantalla se ve enviar primera vez.

4. Ponga la sirena en el modo de Registro, colocando el Jumper de Modo (JP1) como viene mostrado en la Figura 4; la sirena transmitirá una señal cada pocos segundos.

5. Cuando aparezca Guardar? en el display del panel de control, presione √ en el teclado del panel de control.

6. Retire el Jumper de Modos (JP1) de la sirena y almacénelo sobre uno de los pines. Desconecte la electricidad.

7. Configure el Jumper de Tonos de Armado (JP2) como requerido. Si el Jumper se ha retirado, la sirena emitirá tonos y el estroboscopo brillará al armar/desarmar. Si el Jumper está instalado, el estroboscopo brillará al armar/desarmar, pero la sirena no emitirá tonos.

8. Elija una posición adecuada para montar la sirena. Le aconsejamos montarla en una superficie plana y en una posición bien visible para garantizar un efecto disuasivo en potenciales intrusos.

9. Compruebe la recepción de la sirena antes de montarla definitivamente y desplácela en caso de una mala recepción.

10. Para montar la OS826, coloque la tapa posterior contra la pared y marque los agujeros de montaje superiores e inferiores. Instale las clavijas en las posiciones adecuadas.

11. Conduzca los cables por el agujero para los cables en la tapa posterior y fije la tapa posterior en la pared utilizando cuatro tornillos.

12. Conecte el transformador al bloque de distribución y las baterías de respaldo al conector de baterías – para información más detallada sobre Conexiones de Cableado, vea Figura 2.
13. Recoloque el gabinete antivandalismo de metal y la tapa del estroboscopo.
14. Recoloque la tapa frontal consolidándola con el tornillo incluido en el set. Asegúrese que el tornillo está atornillado firmemente, de manera que cierre el interruptor del tamper frontal.

ESPECIFICACIONES TÉCNICAS

Frecuencia: 868.35MHz FM

Antena: Integrada

Voltaje de operación: 12VDC o 9VAC (nominal)

Consumo eléctrico: 250mA (alarma + estroboscopo)

10mA (standby)

Batería de respaldo: 7.2V/910mAh NiMH (recargable)

Salida de sirena: 106dB(A) @ 1m

Protección del tamper: tapa frontal, protección contra desmontaje.

Dimensiones: 300 x 170 x 75m

Las especificaciones pueden modificarse sin previo aviso.

Información medioambiental para clientes de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto en cuestión debe separarse de los residuos domésticos convencionales con vistas a su eliminación. Es responsabilidad suya desechar este y cualesquiera otros

aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al desechar y reciclar correctamente estos aparatos estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.

OS826 SIRENA ESTERNA SENZA FILI CON FLASH

Marmitek BV declara que este OS826 cumple con las exigencias esenciales y con las demás reglas relevantes de la directriz:

Directiva 1999/5/CE del Parlamento Europeo y del Consejo, de 9 de marzo de 1999, sobre equipos radioeléctricos y equipos terminales de telecomunicación y reconocimiento mutuo de su conformidad

Directiva 89/336/CEE del Consejo de 3 de mayo de 1989 sobre la aproximación de las legislaciones de los Estados Miembros relativas a la compatibilidad electromagnética
