Obere Montage bohrung Backup Batterie fach Hinterer Sabotageschalter Sirene Kabel- durchführung Haupt- Anschluss- Kontakte Untere Montagebohrung Hinterer Sabotageschalter Anschlusskontakt Untere Montagebohrung Batterieanschluss Sender LED Modus Jumper JP1 Externer Sabotage- schalter Jumper Aktivierungstöne Jumper (JP2) Vorderer Sabotageschalter Anschlusskontakt Frontkappe- Sabotageschalter Sendei Löschtaste Befestigungschraube Frontteil

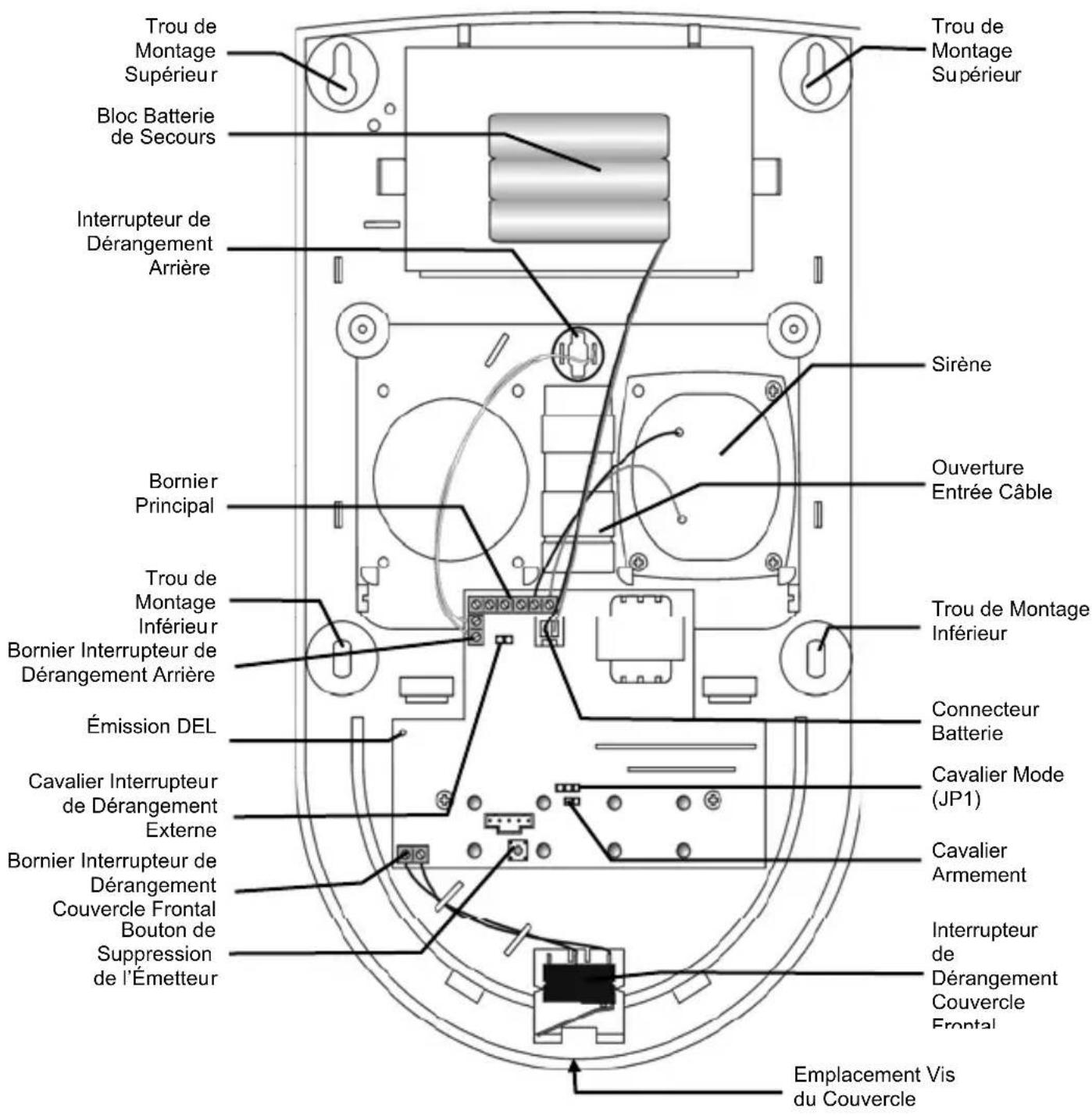

Abbildung 1: Frontteil entfernt

SICHERHEITSHINWEISE

• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.

• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.

• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.

• Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf die Polarität (+/-): Ein falsches Einlegen kann zu Explosionsgefahr führen.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

EINFÜHRUNG

Die OS826 ist eine drahtlose Sirene und gehört den Marmitek ProGuard800 Serien an und arbeitet mit dem ProGuard800 Alarmsystem zusammen. Sie möchten mehr erfahren über das komplette System, die Möglichkeiten und Einstellungen der ProGuard800 Serie? Schauen Sie dann in die Installierungsvorschriften oder unter www.marmitek.com. Im Falle eines Alarms aktiviert das Control Panel die Sirene mit Blitzlicht. Die Sirene wird nach Ablauf der im Control Panel programmierten Alarmzeit ausgeschaltet. Nachdem die Alarmzeit abgelaufen ist, blinkt das Blitzlicht, bis das System deaktiviert wird.

INSTALLATION

WARNUNG: Tragen Sie während der Sireneninstallation Hörschutzmittel.

1. Öffnen sie das Gehäuse, indem Sie die Schraube unten am Gehäuse entfernen, wonach Sie das Frontteil vom Gehäuse entfernen können.
2. Entfernen Sie die Blitzlichtkappe, indem Sie die Kappe von unten vorsichtig abheben und von den Halterungen entfernen.
3. Entfernen Sie mithilfe eines Philips Schraubenziehers die zwei Schrauben, die das vandalismusbeständige Metallgehäuse sichern und entfernen Sie die Verkleidung an der Rückseite der Sirene.
4. Verbinden Sie einen 12VDC oder 9VAC, 500mA Transformator mit den Haupt-anschlusskontakten 3 und 4 (Polarität spielt keine Rolle) – sehen Sie Abbildung 2.

① | ② | ③ | ④ | ⑤ | ⑥ ⑦ terminals 1 & 2: Externer Sabotagekontakt Eingang terminals 3 & 4: Stromeingang terminals 5 & 6: Sirenenausgang terminals 7 & 8: Back Tamper Input

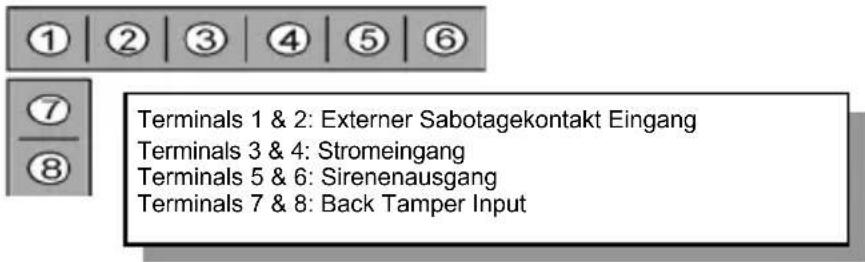

Figure 2: Kabelanschlusskontakte

1. Damit die OS826 funktionieren kann muss die ProGuard800 Hauptplatine mit einem Sender ausgestattet sein. Verbinden Sie den Einbausender mit der Hauptplatine, wie in Abbildung 3 dargestellt.

ON-BOARD TX

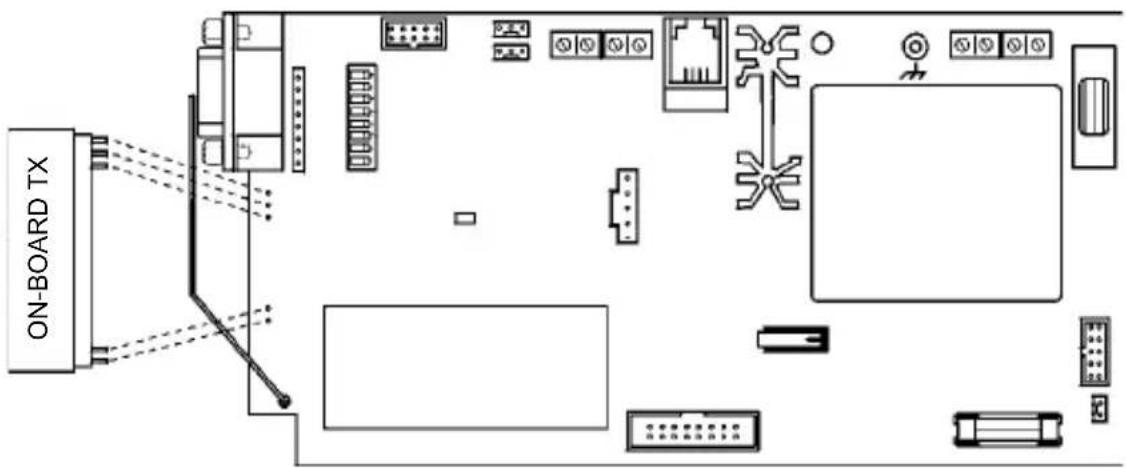

Abbildung 3: Anschließen vom Einbausender

Hinweis: Schalten Sie das Control Panel aus, bevor Sie den Sender anschließen.

1. Definieren Sie die Sirene im Control Panel folgendermaßen als "2-Weg Sirene":

- Wählen Sie im Programmierungsmenü Module, Sirene, Ext. Siren Typ [9152].

- Wählen Sie "2-weg Siren".

• Definieren Sie die Sirenenverzögerung

• Tippen Sie die gewünschte Sirenenverzögerungszeit ein (00-59 Sek.)

• Definieren Sie die Sirenendauer folgendermaßen:

- Wählen Sie im Programmierungsmenü Module, Sirene, Sirenen dauer [9154].

- Geben Sie eine Abschaltezeit der Sirene ein (00:10 - 20:00 Minuten).

1. Stellen Sie die Sirene in den Anmeldemodus, indem Sie den Modus Jumper (JP1) platzieren wie in Abbildung 4 abgebildet.

ANMELDE MODUS

JP1

SENDER MODUS ▶

JP1

Abbildung 4: Modus Jumper Einstellung

1. Drücken Sie die Sender Löschtaste um den Sirenenspeicher zu leeren: Der Sender gibt einen Bestätigungston ab.

2. Führen Sie mit dem Control Panel das Testverfahren externe Sirene zweimal durch damit der Sender vom Control Panel beim Empfänger von der OS826 Sirene angemeldet wird.

Durchführung Testverfahren externe Sirene:

- Im Servicemenü, wählen Sie Ext Siren Test [7▼▼]; Drücken Sie 2 Mal auf √ um das Testsignal zweimal zu versenden. Die Sirene gibt jedes Mal einen Bestätigungston ab wenn das Signal empfangen wurde. Beim dritten Drücken hören Sie einen doppelten Bestätigungston.

Hinweis: Überzeugen Sie sich, dass während der Anmeldung keine anderen drahtlosen Geräte senden können und somit die Anmeldung stören. Wenn ein falscher Sender beim Empfänger von der Sirene angemeldet wurde können Sie den Sender löschen, indem Sie die Sender Löschtaste drücken, weil der Modus Jumper (JP1) in Anmeldungsmodus versetzt wurde und wiederholen Sie Schritt 10.

1. Melden sie den Sender des OS826 an auf den Empfänger der Zentraleinheit.

2. Schalten Sie das Control Panel auf Anmeldungsmodus wie folgt:

3. Im Programmiermenü, wählen Sie Module, Sirene, Sir. Einlernen [915 ▲]. Im Display sehen Sie Sende 1.

4. Schalten Sie die Sirene auf Sendermodus indem Sie den Modus Jumper (JP1) einstellen wie in Abbildung 4, die Sirene versendet jedes Mal nach einigen Sekunden ein Signal.

5. Wenn Speichern? auf dem Display vom Control Panel gezeigt wird, drücken Sie √ auf der Control Panel Tastatur.

6. Entfernen Sie den Modus Jumper (JP1) von der Sirene und drücken Sie den Jumper auf einen einzigen Anschlusskontakt zur Aufbewahrung und schalten Sie den Strom ab.

7. Bringen Sie den Jumper für die Aktivierungstöne an (JP2) wie gewünscht. Ist der Jumper entfernt erklingen Töne und das Blitzlicht blinkt bei Aktivierung/Deaktivierung. Ist der Jumper angebracht, wird die Sirene das Blitzlicht blinken lassen, aber keinen Laut von sich geben bei Aktivierung / Deaktivierung.

8. Wählen Sie eine geeignete Montagestelle für die Sirene. Die Sirene soll gut sichtbar hoch an oder auf einem flachen Untergrund montiert werden, damit eventuelle Eindringlinge nicht an sie herankommen können.

9. Bevor Sie die Sirene definitiv montieren kontrollieren Sie den Empfang genau an der Stelle wo die Sirene montiert werden soll. Wenn notwendig suchen Sie eine bessere Montagstelle.
10. Sie montieren die OS826 indem Sie den Rückteil gegen die Wand halten und die Montagebohrungen auf der Wand markieren. Bringen Sie dann an den richtigen Stellen Dübel an.
11. Ziehen Sie die Kabel durch das Kabelloch im Rückteil und montieren Sie dieses mit vier Schrauben an die Wand.
12. Verbinden Sie den Transformator mit den Hauptanschlusskontakten und die Batterie mit den Batteriekontakten – sehen Se Abbildung 2 für weitere Information über die Kabelverbindungen.
13. Bringen Sie das vandalismusbeständige Metallgehäuse und die Blitzlicht-kappe wieder an.
14. Bringen Sie den Frontteil mit der Befestigungsschraube wieder an. Überzeugen Sie sich davon, dass die Schraube fest genug angedreht ist und den vorderen Sabotagekontakt schließt.

TECHNISCHEN DATEN

Frequenz: 868,35MHz FM

Antenne:

Eingebaute

flexible

Ante

Speisung: 12VDC oder 9VAC (nominal)

Stromverbrauch: 250mA (Alarm + Blitzlicht)

10mA (standby)

Backup Battery: 7.2V/910mAh NiMH (aufladbar)

Lautstärke Sirene: 106dB(A) @ 1m

Sabotageschutz: Vorderteil, Wandentfernung und externe Speisung.

Abmessungen: 300 x 170 x 75mm

Spezifikationen können ohne vorhergehende Mitteilung geändert werden.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

OS826 SIRÈNE SANS FIL EXTERNE AVEC FLASH

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes OS826 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität

Richtlinie 89/336/EWG des Rates vom 3. Mai 1989 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit
