GEBRUIKSAANWIJZING CristalProfi e1501 JBL

e 4 01, e701, e 9 01, e15 01, e19 01 g r e e n l i n e

e 4 01, e701, e 9 01, e15 01, e19 01 g r e e n l i n e

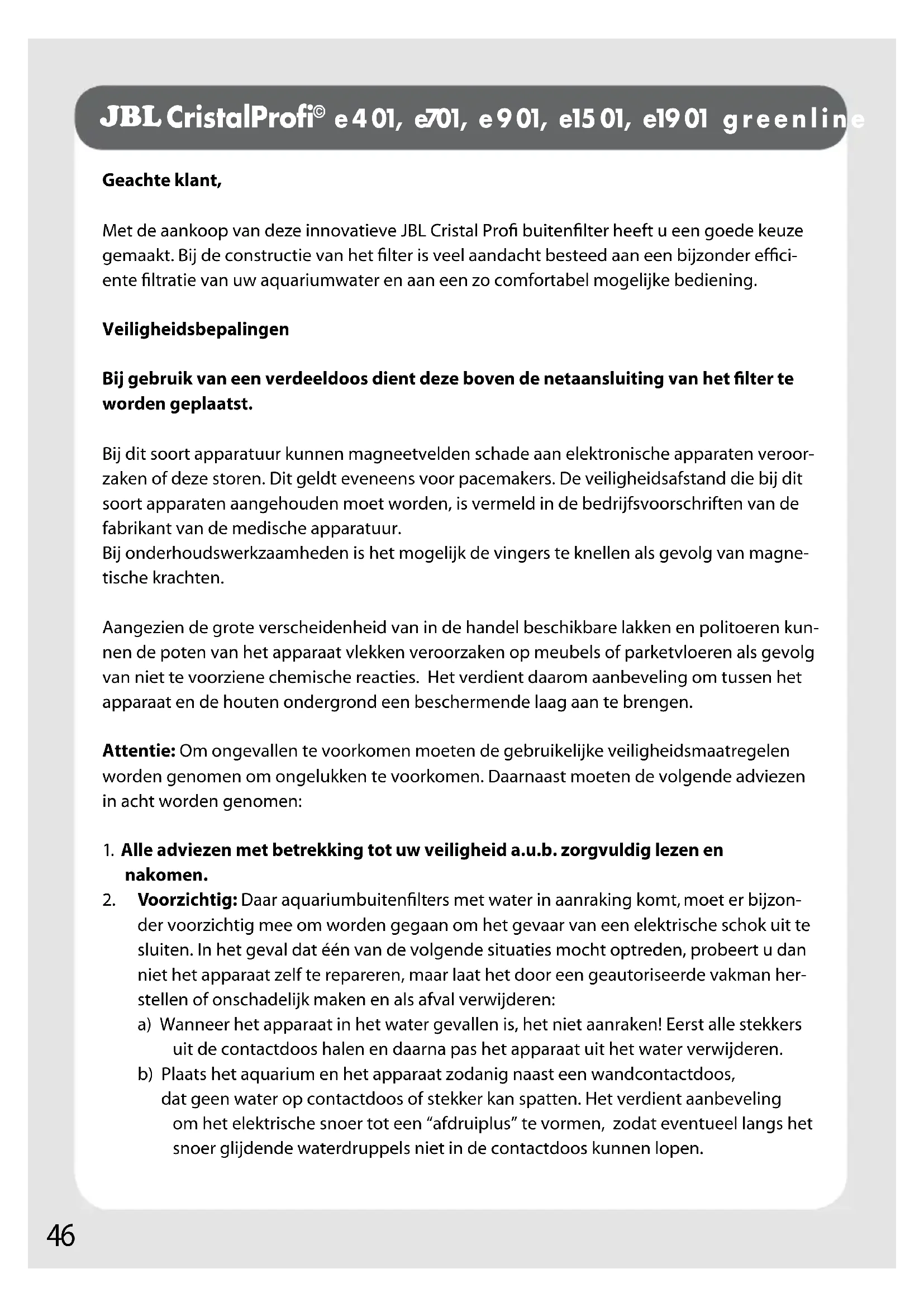

e 4 01, e701, e 9 01, e15 01, e19 01 g r e e n l i n e Geachte klant, Met de aankoop van deze innovatieve JBL Cristal Profi buitenfilter heeft u een goede keuze gemaakt. Bij de constructie van het filter is veel aandacht besteed aan een bijzonder effici- ente filtratie van uw aquariumwater en aan een zo comfortabel mogelijke bediening. Veiligheidsbepalingen Bij gebruik van een verdeeldoos dient deze boven de netaansluiting van het filter te worden geplaatst. Bij dit soort apparatuur kunnen magneetvelden schade aan elektronische apparaten veroor- zaken of deze storen. Dit geldt eveneens voor pacemakers. De veiligheidsafstand die bij dit soort apparaten aangehouden moet worden, is vermeld in de bedrijfsvoorschriften van de fabrikant van de medische apparatuur. Bij onderhoudswerkzaamheden is het mogelijk de vingers te knellen als gevolg van magne- tische krachten. Aangezien de grote verscheidenheid van in de handel beschikbare lakken en politoeren kun- nen de poten van het apparaat vlekken veroorzaken op meubels of parketvloeren als gevolg van niet te voorziene chemische reacties. Het verdient daarom aanbeveling om tussen het apparaat en de houten ondergrond een beschermende laag aan te brengen. Attentie: Om ongevallen te voorkomen moeten de gebruikelijke veiligheidsmaatregelen worden genomen om ongelukken te voorkomen. Daarnaast moeten de volgende adviezen in acht worden genomen:

1. Alle adviezen met betrekking tot uw veiligheid a.u.b. zorgvuldig lezen en

2. Voorzichtig: Daar aquariumbuitenfilters met water in aanraking komt, moet er bijzon-

der voorzichtig mee om worden gegaan om het gevaar van een elektrische schok uit te sluiten. In het geval dat één van de volgende situaties mocht optreden, probeert u dan niet het apparaat zelf te repareren, maar laat het door een geautoriseerde vakman her- stellen of onschadelijk maken en als afval verwijderen: a) Wanneer het apparaat in het water gevallen is, het niet aanraken! Eerst alle stekkers uit de contactdoos halen en daarna pas het apparaat uit het water verwijderen. b) Plaats het aquarium en het apparaat zodanig naast een wandcontactdoos, dat geen water op contactdoos of stekker kan spatten. Het verdient aanbeveling om het elektrische snoer tot een “afdruiplus” te vormen, zodat eventueel langs het snoer glijdende waterdruppels niet in de contactdoos kunnen lopen.47 c) Mocht de contactdoos of de stekker nat zijn, haal de stekker er dan in geen geval uit! In dit geval eerst de stroomkring waarop het apparaat is aangesloten onderbre- ken (zekering) en daarna de stekker uit de contactdoos halen. Controleer of con- tactdoos en stekker van binnen droog zijn.

3. Mits onder toezicht mag dit apparaat door kinderen van 8 jaar en ouder en door mensen

met beperkte lichamelijke, sensorische of verstandelijke bekwaamheden of zonder de nodige ervaring en/of kennis worden gebruikt. Zij dienen van tevoren over die werking van het apparaat te zijn voorgelicht en zich bewust te zijn van de mogelijkelijke gevaren bij het gebruik. Het apparaat is geen speelgoed. Het mag niet door kinderen worden schoongemaakt of onderhouden, tenzij ze minstens 8 jaar oud zijn en een oudere per- soon toezicht houdt.

4. Het is raadzaam om kinderen alleen onder toezicht met het apparaat om te laten gaan,

om er zeker van te zijn dat ze er niet mee spelen.

5. Indien het apparaat niet wordt gebruikt, voor verwijdering of vanging van oderdelen en

voor iedere schoonmaakbeurt altijd eerst de stekker uit de contactdoos halen. Haal de stekker nooit uit de contactdoos door aan de kabel te trekken.

6. Het apparaat mag voor geen ander doel dan voor de eigenlijke bestemming worden

gebruikt. Door andere dan door de fabrikant aanbevolen toebehoren te gebruiken, kan een gevaarlijke situatie ontstaan.

7. Gebruik of bewaar het apparaat niet op een plaats die aan bevriezing is blootgesteld.

8. Het elektrische snoer van dit apparaat kan niet worden vervangen. In geval van

beschadiging moet het gehele apparaat worden vervangen.

9. Neem het apparaat pas in gebruik nadat u hebt gecontroleerd of het op de juiste wijze is

10. Het apparaat mag niet drooglopen.

11. Het apparaat is uitsluitend bestemd voor gebruik binnenshuis. Gebruik het alleen voor

aquaristische doeleinden.

12. Alvorens met werkzaamheden aan het apparaat of in het aquarium te beginnen de voe-

dingsspanning van alle elektrische apparaatlen in het aquarium uitschakelen.

13. Het apparaat mag niet worden toegepast voor het verpompen van vloeistoffen met een

temperatuur boven 35 °C.

14. Om een elektrische schok te voorkomen, het apparaat, de aansluitstekker en de voe-

dingskabel nooit in water of andere vloeistoffen onderdompelen.

15. Deze handleiding goed bewaren!

Verwijdering als afval: De pompkop van dit apparaat hoort niet in de vuilnisbak bij het gewone huisvuil. Let op de plaatselijke voorschriften voor wat betreft de om- gang met elektrische apparatuur.

PT48 Inhoud: Beschrijving werkwijze Blz. 48 Bijzonderheden Blz. 48 Onderdelen en benaming Blz. 49 Technische gegevens Blz. 50 Installatie Blz. 51 Opmerking m.b.t. de pompcapaciteit Blz. 53 Onderhoud Blz. 54 Wat moet ik doen als.... Blz. 56 Filtermateriaal voor specifieke doeleinden Blz. 59 Beschrijving werkwijze JBL CristalProfi greenline filters reinigen aquariumwater in een gesloten kringloopsysteem. Een in de filterkop ingebouwde onderhoudsvrije pomp zorgt voor een permanente circu- latie. Het water wordt uit het aquarium in de bak met filtermateriaal gepompt, stroomt van beneden naar boven door het filtermateriaal zodat het wordt gefiltreerd, en wordt tenslotte weer teruggepompt in het aquarium. Het filter is NIET zelf-aanzuigend. De aanvankelijk in het systeem aanwezige lucht moet vóór inschakeling worden verwijderd. Door de ingebouw- de snelstartinrichting in te schakelen, wordt het systeem ontlucht. Bijzonderheden

• Energie-efficiënt Filters uit de serie JBL CristalProfi greenline hebben maximaal 43% minder stroom nodig (afhankelijk van het model) dan vergelijkbare voorgangermodellen.

• Groot prestatievermogen, geruisarm Dankzij de nieuwe motortechnologie is de effectieve watercirculatie in uw aqua- rium even hoog als die van voorgangermodellen. De geoptimaliseerde pompwaaier en de keramische lagers zorgen voor een ex- treem rustige loop en maken de pomp bijzonder duurzaam.

• Behoeft maar zelden te worden gereinigd Direct onder de pompkop bevindt zich een gepatenteerde [EP 1832164] innovatie- ve combi-filtermand voor verschillenden filtermaterialen. Links en rechts bevat het voorfilters waar je heel gemakkelijk bij kunt. Als het filtermateriaal in de voorfilters regelmatig worden vervangen, behoeven de overige filters slechts zeer zelden te worden gereinigd.

• Hoge capaciteit biologische filterballetjes JBL MicroMec Door de vorm van de balletjes met een verschillend grote doorsnede hebben ze49 een zelfreinigende werking. Daardoor behoeft het filtermaterial slechts met zeer lange tussenpozen te worden gereinigd. In verbinding met het gemakkelijk te reinigen voorfilter is een gebruiksperiode van maximaal een jaar van de hoofdfiltermaterialen mogelijk.

• Eenvoudig te starten, veilig Met de ingebouwde snelstartinrichting is het filter heel eenvoudig te starten zon- der het lastige aanzuigen van het water. Alle onderdelen van het filter zijn bijzonder gemakkelijk te monteren; ze zijn zo ge- construeerd dat het niet mogelijk is ze op de verkeerde manier in elkaar te zetten. Een gepatenteerd [EP 1869973], innovatief slangaansluitblok voorkomt het morsen van water als de slang wordt losgekoppeld van het filter. Goedgekeurd door de Duitse keuringsinstantie TÜV en voorzien van het keurteken GS (gekeurde veiligheid).

• Volledig uitgerust en klaar voor gebruik Het filter is geheel gebruiksklaar en reeds met de benodigde filtermaterialen ge- vuld. Bij de keuze van de materialen is er speciaal rekening mee gehouden dat een efficiënte mechanische en biologische reiniging van het water gewaarborgd is. U bent dus verzekerd van een aquarium met helder en gezond water. De grote verscheidenheid aan accessoires maakt het heel eenvoudig om het filter op bijna ieder zoet- of zeewateraquarium aan te sluiten. Onderdelen en benaming 1 Slangaansluitblok met waterstop 1a Middelste hendel 2 Pompkop 2a linker sluithendel 2b rechter sluithendel 3 Profielafdichting 4 Nieuwe verdeelplaat voor inlopend water 5 Combi-filtermand 6 Filtermand 7 Filterbak 7 a Sluitclips 8 Waterafvoerbuis (naar het aquarium) met schroefkoppeling voor slang 9 Bochtstuk (2 x) 10 Verlengstuk (2 x) 11 Breedstraalbuis 12 Verstuiverstraalbuis (2 delen) 13 Sluiting voor verstuiverstraalbuis (voorgemonteerd!) 14 Zuignap (5 x) 15 Korte bevestigingsclip voor zuignap (5 x) 16 Lange bevestigingsclip voor zuignap (5 x) 17 Aanzuigbuis (van het aquarium), uittrekbaar, met schroefkoppeling voor slang

PT50 18 Aanzuigkorf 19 Slang (12/16 bij CP e401, e701 en e901, 16/22 bij CP e1501, 19/25 bij CP e1901) F1 Voorfiltermateriaal: schuimstof met T-profiel, 10 ppi* F2 Biologisch hoofdfiltermateriaal: JBL MicroMec hoge capaciteit biofilterballetjes F3 Biologisch hoofdfiltermateriaal: schuimstofmat 20 ppi F4 Biologisch hoofdfiltermateriaal: schuimstofmat 20 ppi F5 Mechanisch / biologisch fijn filtermateriaal: schuimstofmat 30 ppi

• inclusief slangaansluitblok ** uitgaand van een stroomprijs van €0,20/KWh51 Installatie

Uitpakken en voorbereiden Het filter en de apart verpakte accessoires voorzichtig uit de verpakking nemen en op volle- digheid controleren. Indien delen van de inhoud ontbreken of beschadigd zijn, wendt u zich dan a.u.b. tot uw leverancier. Maak de 4 sluitclips aan de filterbak open en verwijder de pompkop. Alle modellen van het CristalProfi greenline buitenfilter vanaf serienummer 12-27-0001 en daarboven zijn voorzien van een nieuwe waterverdeelplaat (4), die door middel van een U-profiel tegen de bovenste combi-filtermand afgedicht is. Eén voor één alle filtermanden eruit trekken en de filtermate- rialen onder lauwwarm kraanwater grondig afspoelen. Daarna de manden weer in de volg- orde, waarin u ze hebt verwijderd, terugzetten in het filter. Voordat u de pompkop er weer opzet, is het zinvol om de filtermaterialen in het filter met een dosis JBL FilterStart reinigingsbacteriën (in dierenspeciaalzaken verkrijgbaar) als volgt biologisch te activeren: Giet de gehele inhoud van het benodigde aantal flesjes JBL FilterStart op het filtermateriaal in de twee voorfilters in de combi-filtermand. Benodigd aantal flesjes JBL FilterStart: CristalProfil e401: 1 flesje CristalProfi e701: 1 flesje CristalProfi e901: 2 flesje CristalProfi e1501: 3 flesjes CristalProfi e1901: 4 flesjes Zet nu de pompkop op de filterbak en sluit alle sluitclips. Attentie: Alle lege filtermanden (met uitzondering van e401) zijn onderling willekeurig ver- wisselbaar. Alleen de combi-filtermand kan maar op een enkele plaats in de bak worden geplaatst: als laatste mand boven in de bak. De stand van de pompkop kan willekeurig 180° worden gedraaid. Tip: De clips altijd kruisgewijs (d.w.z. diagonaal tegenover elkaar liggende clips) sluiten. Deze methode is minder belastend voor de profielafdichting in de pompkop en heeft bovendien tot gevolg dat het filter bijzonder nauwkeurig sluit.

Slangaansluitblok en slangen bevestigen Draai de twee kleine sluithendels zodanig op de pompkop in de positie (●) tegenover de markering “OPEN” dat de sleuf aan de onderzijde van de hendels verticaal naar boven wijst. Plaats het slangaansluitblok nu, terwijl de middelste hendel omhoog staat, in de pompkop en druk het stevig aan. Fixeer de middelste hendel door hem naar onderen om te leggen en draai de twee kleine sluithendels in de „OPEN“-positie. De in het slangaansluitblok ingebouwde kogelafsluiters staan nu open en het slangaansluitblok kan niet worden verwijderd, zelfs als de middelste

PT52 hendel omhoog zou worden gezet (veiligheidssluiting). Schuif iedere slang op een slangaansluitstuk en draai de moer linksom tot de slang vastzit.

Het filter op zijn plaats zetten Het filter is nu gereed om naar zijn bestemming te worden gebracht in bijvoorbeeld de aqua- riumkast. Let daarbij op het volgende: Als het filter in een aquariummeubel wordt geplaatst, mag het hoogteverschil tussen het wateroppervlak en de filterbodem niet meer dan 180 cm bedragen (e401: maximimaal 120 cm). Als het filter naast het aquarium komt te staan, moet de afstand tussen het wateroppervlak en de bovenkant van het filter minstens 20 cm bedra- gen. ATTENTIE: Het filter mag alleen rechtop staand worden gebruikt!

Buizen en slangen bevestigen Schuif de aanzuigkorf op de aanzuigleiding en bevestig die vervolgens met behulp van de zuignappen en de bevestigingsclips aan de binnenzijde van het aquarium. Afhankelijk van de breedte van de aquariumrand moet u korte of lange clips nemen. Trek de telescoopbuis zo ver uit dat de aanzuigkorf zich ongeveer 5 cm boven de bodemgrond bevindt. De twee delen van de telescoopbuis zijn tegen elkaar afgedicht door een O-ring, zodat de telescoop- buis zelfs bij een lage waterstand (bv. in schildpadbakken) geen lucht aanzuigt. Waterafvoerbuis, bochtstuk en eventueel de verstuiverstraalbuis met elkaar verbinden en eveneens met de zuignappen in het aquarium aanbrengen. De sluiting van de verstuiver- straalbuis eerst verwijderen en pas weer terugzetten, wanneer het filter in gebruik is. Tip: Bij plantenaquaria raden wij van het gebruik van de verstuiverstraalbuis af, omdat dit tot onnodige verliezen van het belangrijke plantenvoedsel CO2 zou leiden. Optimaal is het ge- bruik van de afvoerbuis met het bochtstuk of de breedstraalbuis, waarbij de uitlaatopening onder het wateroppervlak moet liggen om zo een gemiddeld sterke oppervlaktestroming te bereiken. Met behulp van de twee verlengstukken kunt u de afstand tussen de uitlaatope- ning en het wateroppervlak individueel instellen. Verbind de slang van de positie „IN“ aan het slangaansluitblok (zwarte aansluitbocht) met de aanzuigbuis, en de slang van de positie „OUT“ (grijze aansluitbocht) met de afvoerbuis. Zet de slangen vast door de moeren linksom aan te trekken tot de slangen goed vastzitten. Snijd de slangen zo kort mogelijk af om te voorkomen dat ze knikken. Door deze maat- regel wordt het bovendien gemakkelijker om het filter te starten.

In werking stellen Controleer nogmaals of de twee kleine sluithendels op de pompkop zich in de positie „OPEN“ bevinden. Tijdens de volgende startprocedure moet de waterafvoerbuis met de ver- stuiverstraalbuis enz. zich BOVEN het wateroppervlak bevinden, zodat het apparaat53 optimaal ontlucht. Druk met de vlakke hand enkele malen op de „START“-knop boven op de pompkop tot het water in de aanzuigslang begint te lopen (d.w.z. in de op „IN“ aangesloten slang). Wacht tot het filter geheel met water is gevuld en het water in de slang naar de waterafvoerbuis (d.w.z. de met „OUT“ verbonden slang) dezelfde hoogte heeft bereikt als de waterspiegel in het aquarium. Sluit het filter nu aan op het lichtnet. Het water zal nu uit de waterafvoerbuis in het aquarium lopen. Aanvankelijk kan het water nog met de lucht zijn vermengd die nog tussen de lagen filtermateriaal was ingesloten. Door het filter zacht te schudden zal de lucht loskomen en samen met het water ontsnappen. Attentie: Als het de bedoeling is om een reeds aan het aquarium aanwezige filter door een JBL CristalProfi te vervangen, adviseren wij om de nieuwe filter gedurende de eerste 2 weken samen met het oude filter aan hetzelfde aquarium te laten lopen, voordat u de „oude“ filter demonteert. Hierdoor wordt de nieuwe filter optimaal met nuttige bacteriën bezet en het ontstaan van gevaarlijke nitriet in de overgangsperiode op ideale wijze voorkomen. Controleer of alle onderdelen dicht zijn!

Waterdoorstroming reguleren Indien gewenst, kunt u de hoeveelheid water die door het filter stroomt door middel van de sluithendel met het opschrift OUT (grijze aansluitbocht) bijstellen. Hoe verder u de hendel van de markering „OPEN“ wegdraait, hoe minder water door het filter stroomt. Voor het bij- stellen NOOIT de tegenoverliggende hendel gebruiken! Belangrijk: Om de volgende redenen is het niet raadzaam om het pompdebiet met meer dan de helft te verlagen: de pomp kan minder geruisarm beginnen te lopen, de levensduur van de rotor kan afnemen en het is niet meer zeker dat de voor de werking van de pompkop benodigde koeling naar wens functioneert. Opmerking m.b.t. tot het pompdebiet: Met het oog op een optimale en betrouwbare werking adviseren wij dringend om uitslui- tend originele filtermaterialen van JBL toe te passen. Bij de op de typeplaatjes en op de verpakking vermelde gegevens gaat het, zoals in de tech- niek gebruikelijk, om de maximale NULLASTGEGEVENS van de pomp, d.w.z. zonder slangen en zonder filtermaterialen: CP e401: 450 l/h CP e701: 700 l/h CP e901: 900 l/h CP e1501: 1400 l/h CP e1901: 1900 l/h

PT54 Na aansluiting op het aquarium en afhankelijk van de lengte van de slang en de toegepaste filtermaterialen neemt het debiet in verschillend sterke mate af. Als gevolg van vuil in de slangen en/of de filtermaterialen zelf zal het pompdebiet verder afnemen. Met een slanglengte van 1,50 m en bij gebruik van de meegeleverde filtermaterialen bereikt de pomp in nieuwe of pas gereinigde toestand ongeveer de volgende volumestroomsterk- tes: CP e401: 200 – 250 l/h CP e701: 350 – 400 l/h CP e901: 380 – 450 l/h CP e1501: 800 – 900 l/h CP e1901: 1100 – 1200 l/h Wanneer deze waarden na verloop van tijd met ca. 50 % hebben afgenomen, is het tijd om filtermaterialen en slangen schoon te maken. Onderhoud en reiniging Alle CristalProfi greenline buitenfilters van JBL zijn vanaf fabriek van een standaardvulling filtermaterialen voorzien die onder zogenoemde „normale omstandigheden“ voor schoon en gezond water zorgen. Ze bieden de voor de afbraak van schadelijke stoffen onontbeerlijke nuttige bacteriën ideale kolonisatiemogelijkheden en zorgen er als gevolg van de mecha- nische voorreiniging voor dat de bacteriën hun werk langdurig en ongestoord kunnen ver- richten. Het spreekt vanzelf dat u de filtermanden overeenkomstig de omstandigheden van uw aqa- rium kunt vullen en hiertoe een keuze kunt maken uit het omvangrijke assortiment filterma- terialen van JBL. Afhankelijk van de filtermassa kan uw keuze echter van invloed zijn op het pompvermogen van uw filter en op de duurzaamheid van de filtermaterialen. Attentie: Het filter moet in ieder geval regelmatig worden onderhouden en gereinigd om te voorkomen dat de pompprestatie afneemt.

Reiniging en vervanging van het filtermateriaal Vóór aanvang van werkzaamheden aan het filter in ieder geval de stekker uit het stop- contact halen! Draai de twee kleine sluithendels aan de pompkop zo ver mogelijk in de positie (●) tegen- over de markering „OPEN“. Trek de middelste hendel van het slangaansluitblok geheel naar boven en druk hem zo ver mogelijk naar voren. Hierdoor wordt het slangaansluitblok iets opgetild. Trek het slangaansluitblok er vervolgens naar boven toe uit. De kogelafsluiters in het slangaansluitblok zijn nu dicht en houden het water in de slangen. Hierdoor is uitgeslo- ten dat de afsluiters ongemerkt, bijvoorbeeld door kinderen, worden opengedraaid en het water naar buiten treedt.55 Open de 4 sluitclips aan de filterbak en neem de pompkop eraf. Verwijder de filtermanden met de filtermaterialen en was de filtermaterialen met lauwwarm water (25 °C). Maak nooit ALLE filtermaterialen tegelijk schoon, omdat anders te veel nuttige bacteriën worden vernietigd. JBL CristalProfi filters uit de e-serie zijn zo ontworpen dat in de meeste gevallen alleen voorfilter (F1) schoongemaakt behoeft te worden en de overige fil- ters slechts met langere tussenpozen. Tip: Vergeet niet alle slangen en buizen regelmatig met een geschikte borstel (bv. JBL Ceany) schoon te maken, omdat aan de binnenzijde aankoekende lagen bacteriën de pomppresta- tie van het filter drastisch verlagen.

Werking en vervangingsfrequentie van de afzonderlijke filtermaterialen (F1) JBL voorfiltermateriaal Mechanisch voorfiltermateriaal van grove schuimstof dat in de vorm van een T-profiel is gesneden, zodat het zo veel mogelijk grof vuil kan opvangen. Wij adviseren om dit materiaal om de 2 maanden te vervangen. Het is mogelijk om het 1 à 2 keer uit te wassen. (F2) Hoge capaciteit biologische filterballetjes (JBL MicroMec) JBL MicroMec is een zeer poreus biologisch filtermateriaal van gesinterd glas dat door de bijzondere oppervlakte- en poriestructuur de kolonisatie van nuttige micro-organismen op ideale wijze begunstigt. Deze zorgen voor een effectieve biologische afbraak van schadelijke stoffen. Het filtermateriaal is daarom bij uitstek geschikt voor een intensieve biologische langdurig werkzame filtratie in zoet- en zeewateraquaria. Door de vorm van de balletjes en de verschillend grote diameters heeft dit filtermateriaal een zelfreinigende werking. Afhan- kelijk van de aanwezige hoeveelheid vuil hoeft het materiaal daarom slechts om de 6 à 12 maanden even te worden afgespoeld. Wanneer de balletjes beginnen te brokkelen, moeten ze worden vervangen. Voor informatie over speciale filtermaterialen voor het oplossen van specifieke problemen zie hoofdstuk 12 en 13. (F3) Filterschuim (JBL UniBloc): Schuimstofpads met middelgrote poriën voor een effectieve biologische filtratie, omdat ze reinigingsbacteriën ideale kolonisatiemogelijkheden bieden. De pads zijn van een gedeelte voorzien dat verwijderd kan worden, zodat er een ruimte ontstaat voor het aanbrengen van een filtermassa voor het bestrijden van bijzondere filtratieproblemen. De pads moeten onge- veer eens in de 6 maanden voorzichtig worden schoongemaakt. Na 3 à 4 reinigingsbeurten zijn de pads aan vervanging toe. Reinig en vervang altijd afwisselend slechts één van de twee pads. (F4+F5) Filterschuim Twee schuimstof pads, één met middelgrote poriën en één met fijne poriën, bestemd voor

PT56 de middelste kamer van de combi-filtermand. De pad met de middelgrote poriën filtreert biologisch, omdat deze met nuttige bacteriën is bezet. De pad met fijne poriën vangt fijne vuildeeltjes op die de pomp kunnen beschadigen en heeft daarnaast een biologische wer- king. De gleuven aan de bovenzijde van de pads met fijne poriën bieden plaats aan de spe- ciale JBL Stixx voor het op lange termijn bemesten van waterplanten. Maak de pad met mid- delgrote poriën ongeveer eens in de 6 maanden schoon. De pad met fijne poriën ongeveer eens in de 4 maanden of naar behoefte (bijvoorbeeld als de pompcapaciteit afneemt). Na 3 à 4 schoonmaakbeurten vervangen. (F1 + F4 + F5 = JBL CombiBloc)

Schoonmaken van de slangen De slangen worden door bacteriën begroeid die als gevolg van het slijm dat ze produceren de waterdoorstroming aanzienlijk kunnen bemoeilijken. Algen komen slechts voor als het aquarium veel licht krijgt. Het verdient daarom aanbeveling om de slangen regelmatig met een borstel (bijvoorbeeld JBL Cleany) schoon te maken. Even onder de kraan afspoelen is meestal niet voldoende!

Schoonmaken van rotor en behuizing Draai de afdekkap van het rotorhuis naar links in de richting „Open“ en verwijder de kap met een lichte ruk. Trek de rotor vervolgens uit de behuizing. ATTENTIE: De rotor wordt door een magneet op zijn plaats in het huis gehouden. Ga daarom bij het eruit trekken bijzonder voorzichtig te werk en let op uw vingers! De as van keramisch materiaal wordt door twee rubberen lagers op zijn plaats gehouden, die bij het eruit trekken aan de as, of op de bodem van het rotorhuis, of in het midden van de huisdeksel vast blijven zitten. Het rotorhuis, de rotor en de as met een geschikte borstel schoonmaken en tot slot met schoon water naspoelen. Door de onderdelen een tijdje in JBL Clean A (verkrijgbaar in de vakhandel) te laten liggen, zal kalkaanslag zonder moeite verdwijnen. Maak de pompkop nooit schoon door hem in water of een andere vloeistof te dompelen. Maak het oppervlak van het pomphuis schoon met een vochtige doek (bv. JBL WishWash). Plaats de as van keramiek en de rotor weer in het huis. Controleer daarbij of de rubberen lagers van de as aanwezig zijn en op de goede plaats zitten. Zet de rotorkap er weer op en draai deze met een lichte druk naar onderen zo ver mogelijk in de richting „CLOSE“. Noot: Indien de rotor tekens van slijtage vertoont en vervangen moet worden, vervang dan altijd de complete set bestaande uit de rotor met de as en de 2 rubberen lagers. Alleen dan is gewaarborgd dat de pomp goed en geruisarm werkt. Bij het verwijderen van rotor en as blijft één van de rubberen lagers vaak aan de bodem van de rotorbehuizing vastzitten en is er dan moeilijk uit te krijgen. Voor dit doel heeft JBL een speciaal gereedschap ontwikkeld dat als „uittrekhulp voor rotorlager“ in de dierenspeciaalzaak verkrijgbaar is. U krijgt er een nuttige57 borstel bij om de rotorbehuizing mee schoon te maken.

De filter opnieuw in werking stellen Zet het slangaansluitblok met de daaraan bevestigde slangen weer op zijn plaats zoals be- schreven onder (2). Draai nu eerst de rechter afsluithendel en enkele seconden later de linker zo ver mogelijk in de richting „OPEN“. Als het water niet vanzelf in de filterbak begint te lopen, start het filter dan zoals in (5) is be- schreven. Sluit het filter weer aan op het lichtnet. Wat moet ik doen als… ... de pompkop er niet goed opzit? Oorzaak Oplossing Een of meer ltermandjes te vol of niet goed op elkaar gezetFiltermandjes niet te vol doen; zorg dat de korven recht op elkaar zitten ... de filter aan de pompkop lekt? Oorzaak Oplossing De sluitclips zijn niet of niet goed gesloten Alle sluitclips goed sluitenEr zit vuil op de proelafdichting De afdichtvlakken schoonmaken en met gewone vaseline insmerenDe proelafdichting is er verkeerd ingezet, verdraaid, beschadigd of ontbreekt.De afdichting er op de juiste manier inleggen of vervangen ... de filter niet werkt of er geen water uitkomt? Oorzaak Oplossing Geen voedingsspanning Stekker in het stopcontact stekenGeen water in de lter De lter is niet zelf-aanzuigend! Druk op de startknop en vul de lter met water (5)Waaier en/of as scheef ingebouwd, as gebroken, de rubberen aslagers ontbreken, de bajonetsluiting van het rotorhuis zit scheefDemonteren, controleren en de defecte onderdelen vervangen, en weer in elkaar zetten. Let op de juiste stand van de as en de bajonetsluiting.Rotor ontbreekt of wordt geblokkeerd door grindkorrels; de wormkast of de rotor is defectRotorhuis schoonmaken, intacte rotor inbouwen ... de filtercapaciteit sterk is gedaald? Oorzaak Oplossing Een van de sluithendels (of beide) aan de pompkop staat niet in de „OPEN“ positieStand van de hendels controleren en zo nodig corrigeren

PT58 Vuil in het slangaansluitblok Slangen loskoppelen en slangkoppeling in gemonteerde toestand en met de afsluithendels in de „OPEN“-positie met een geschikte borstel schoonmaken Slangen geknikt enz.. Controleer of de slangen geknikt zijn of zich ergens vernauwen enz. Zuigkorf verstopt Zuigkorf schoonmaken Vuilophoping in de slangen Slangen met een borstel schoonmaken Filtermateriaal erg vuil Filtermateriaal (met name de voorlter) schoonmaken Filtermateriaal in netjes verpakt Biologisch ltermateriaal met een langdurige werking, zoals JBL MicroMec, JBL Sintomec etc., niet in een jnmazig netje doen. Voor het oplossen van bijzondere problemen uitsluitend origineel CristalPro ltermateriaal met bijbehorende schuimstofrand toepassen (zie D). Filtermateriaal niet goed gereinigd Filtermateriaal uit het ltermandje verwijderen en schoonmaken Het verkeerde ltermateriaal toegepast Fijn ltermateriaal, bv. watten, losjes in de ltermandjes plaatsen, zodat de doorstroming niet wordt geblokkeerd De pomp is vies Pompkamer, rotor en afdekkap met een borstel schoonmaken (10) Het water circuleert niet goed De startprocedure herhalen (5) Pompwaaier en/of -as scheef ingebouwd, as gebroken, de rubberen aslagers ontbreken, de bajonetsluiting van het rotorhuis zit scheef Demonteren, controleren, defecte onderdelen vervangen, en weer in elkaar zetten. Let op de juiste stand van de as en de bajonetsluiting. Een te groot aantal accessoires met het slangsysteem verbonden Accessoires (bv. UV-C zuiveringsappa-raat) verminderen de doorstroming. Accessoires verwijderen en eventueel op een aparte waterkringloop aansluiten. ... er lucht in de filter zit? Oorzaak Oplossing De aansluiting van de telescoopbuis zit onder het wateroppervlak Tijdens een gedeeltelijke waterverversing het water niet lager dan tot ca. 5 cm boven het aansluitpunt afzuigen. Anders stekker uit het stopcontact trekken. De lter is te hoog geplaatst De rand van de pompkop moet minstens 20 cm onder het wateroppervlak liggen; hoe dieper, hoe beter. De slanginstallatie lekt en zuigt lucht aan Controleer of alle verbindingen dicht zijn en goed zijn aangebracht De luchtsteen is te dicht bij de aanzuigleiding geplaatst In geval van een additionele luchttoevoer via een membraanpomp op voldoende afstand tussen de luchtsteen en de aanzuigleiding letten. De slangen aan „IN“ en „OUT“ zijn verwisseld Slangen goed aansluiten59 Grote stromingsweerstand veroorzaakt door vuil ltermateriaal of doordat het ltermateriaal niet los ligt maar in een net is verpaktFiltermateriaal schoonmaken, biologisch ltermateriaal met een langdurige werking (bv. JBL MicroMec, JBL SintoMec) niet in een jnmazig net doen. Voor het oplossen van bijzondere problemen uitsluitend origineel CristalPro ltermateriaal met bijbehorende schuimstofrand toepassen (zie D). ... de sluithendels aan de pompkop stroef gaan? Oorzaak Oplossing De dichtingen glijden niet meer Slangkoppeling demonteren (7) en de afsluitkogels met gewone, overal in de handel verkrijgbare siliconenolie besproeien. Slangkoppeling weer inbouwen en de sluithendels enige malen heen en weer bewegen ... er vissen doodgaan en/of het water troebel wordt? Oorzaak Oplossing Nitrietvergiftiging door te snelle overgang van „oud“ naar „nieuw“. De nuttige bacteriën hebt u samen met de oude lter weggegooid. Oude en nieuwe lter gedurende de eerste 2 weken samen aan hetzelfde aquarium laten draaien of 1/3 van het oude ltermateriaal in de nieuwe lter overdoen. Het aquarium niet ook nog eens tegelijk een grote schoonmaakbeurt geven! Speciale filtermaterialen voor het oplossen van specifieke problemen

Filtermaterialen met schuimstofrand: De hierna genoemde filtersets zijn volgens een nieuw tweetraps-principe opgebouwd dat speciaal is afgestemd op de CristalProfi filters uit de e-serie. Ze bestaan uit een kern- en een randzone. De kernzone wordt ingenomen door relatief fijnkorrelig filtermateriaal dat een fijn- mazig net nodig heeft. De randzone is van schuimstof met middelgrote poriën. Dankzij deze opbouw stroomt het water langzaam door het speciale filtermedium, zodat dit optimaal kan werken, en tegelijk zorgt de schuimstofrand met middelgrote poriën ervoor dat de totale waterdoorstroming zo min mogelijk wordt afgeremd. Iedere set is qua grootte en volume precies afgestemd op een filtermandje uit de JBL CristalProfi e-serie. JBL CarboMec pad - Set met hoogactieve kool Verwijdert restanten medicijnen, troebelheid en hoog moleculaire verontreinigingen uit zoet water en zeewater. Veroorzaakt praktisch geen verhoging van de geleidbaarheid en het fos- faatgehalte van water. JBL PhosEx ultra pad De oplossing van algenproblemen door de betrouwbare verwijdering van fosfaat

PT60 Voorkomt of verwijdert ongewenste algen door fosfaat, het hoofdvoedsel van algen, aan zoet water en zeewater te onttrekken. JBL NitratEx pad - De set bestaat uit een nitraat verwijderend middel Verwijdert nitraat uit zoet water. Voorkomt of verwijdert ongewenste algen door nitraat, een van de voedingsstoffen van algen, betrouwbaar uit zoet water te verwijderen. Het middel bestaat uit een uitwisselingshars, die met keukenzout geregenereerd kan worden. JBL ClearMec pad Verwijdert schadelijke stoffen en staat zo garant voor kristalhelder water zonder al- genoverlast Een mengsel van leemballetjes en speciale harsen dat schadelijke stoffen als fosfaat, nitraat en nitriet uit zoet water verwijdert en daarmee de voedingsstoffen van algen aan het water onttrekt. Omdat de leemballetjes nuttige bacteriën bovendien een ideaal leefmilieu bieden, vindt bovendien een biologische afbraak van schadelijke stoffen plaats. Het resultaat is kris- talhelder en gezond water.

Filtermaterialen zonder schuimstofrand: De hierna genoemde filtermassa’s remmen de doorstroming in de filter nauwelijks af en heb- ben daarom geen rand van schuimstof nodig. De hoeveelheid is eveneens precies afgestemd op een filtermandje uit de JBL CristalProfi e-serie. JBL MicroMec - Biologische filterballetjes met een groot prestatievermogen JBL MicroMec is een zeer poreus biologisch filtermateriaal van gesinterd glas dat wegens zijn bijzondere oppervlakte- en poriestructuur de kolonisatie van nuttige bacteriën sterk begun- stigt. Het zorgt voor een effectieve biologische afbraak van schadelijke stoffen en is daarom bijzonder geschikt voor een intensieve en langdurige biologische filteractiviteit in zoet- en zeewateraquaria. JBL CerMec - Keramische ringen Mechanisch filtermateriaal dat echter ook biologisch werkt, omdat het nuttige bacteriën een goed leefmilieu biedt. Door de vorm van de ringen dient dit materiaal voornamelijk om de stroom water in alle richtingen te leiden en zo een optimale doorstroming van het filter te waarborgen. JBL TorMec - Pellets van actieve turf voor natuurlijk tropisch water JBL TorMec Pellets worden vervaardigd door twee turfcomponenten met een verschillend gehalte aan humusstoffen aan elkaar te persen. Zo wordt bereikt dat het middel van begin af aan werkt en dat het daarnaast een zorgvuldig uitgekiende langdurige werking heeft. Dank- zij het hoge gehalte aan humusstoffen verlaagt JBL TorMec de carbonaathardheid en de pH van het water. Het voorkomt het ontstaan van algen, omdat het water licht verkleurt, zodat bepaalde delen van het lichtspectrum worden uitgefilterd, zoals dat bij natuurlijk water in de tropen gebeurt.61 Ruimte voor de kassabon: Garantie De eindafnemer van dit JBL-apparaat geven wij een verlengde garantie van 4 jaar vanaf de datum van aankoop. De garantie wordt gegeven op montage- en materiaalfouten. Slijtageonderdelen, zoals afdichtringen, de pompwaaier en de as, evenals schade veroorzaakt door invloeden van buitenaf en ondoelmatig gebruik zijn uitgesloten van de garantie. Als garantie- prestatie zullen de defecte onderdelen door ons worden vervangen of gerepareerd; de keuze wordt door ons bepaald. Andere aanspraken op garantieprestaties kunnen niet geldend worden gemaakt, met name niet, voor zover wettelijk toegestaan, voor gevolgschade die door dit apparaat ontstaat. In geval van een garantieclaim verzoeken wij u zich tot uw dierenspeciaalzaak te wenden of het defecte apparaat, portvrij en zonder verpakkingskosten voor ons, met het geldige bewijs van aankoop naar ons op te sturen.* Belangrijk: De verlengde garantie geven wij alleen mits origineel JBL- filtermateriaal wordt toegepast.

• In geval van een garantieclaim a.u.b. ingevuld opsturen naar: JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, D-67141 Neuhofen, Allemagne Aparaat: JBL CristalProfi e401 greenline

Serie-nr. _ _ - _ _- _ _ _ _ _ Datum van aankoop: _ _ / _ _ / _ _ (a.u.b kassabon bijvoegen; u krijgt de bon met het apparaat weer terug) Aanleiding van de klacht: Datum:................................................ Handtekening:................................................
