MANUALE UTENTE CristalProfi e1501 JBL

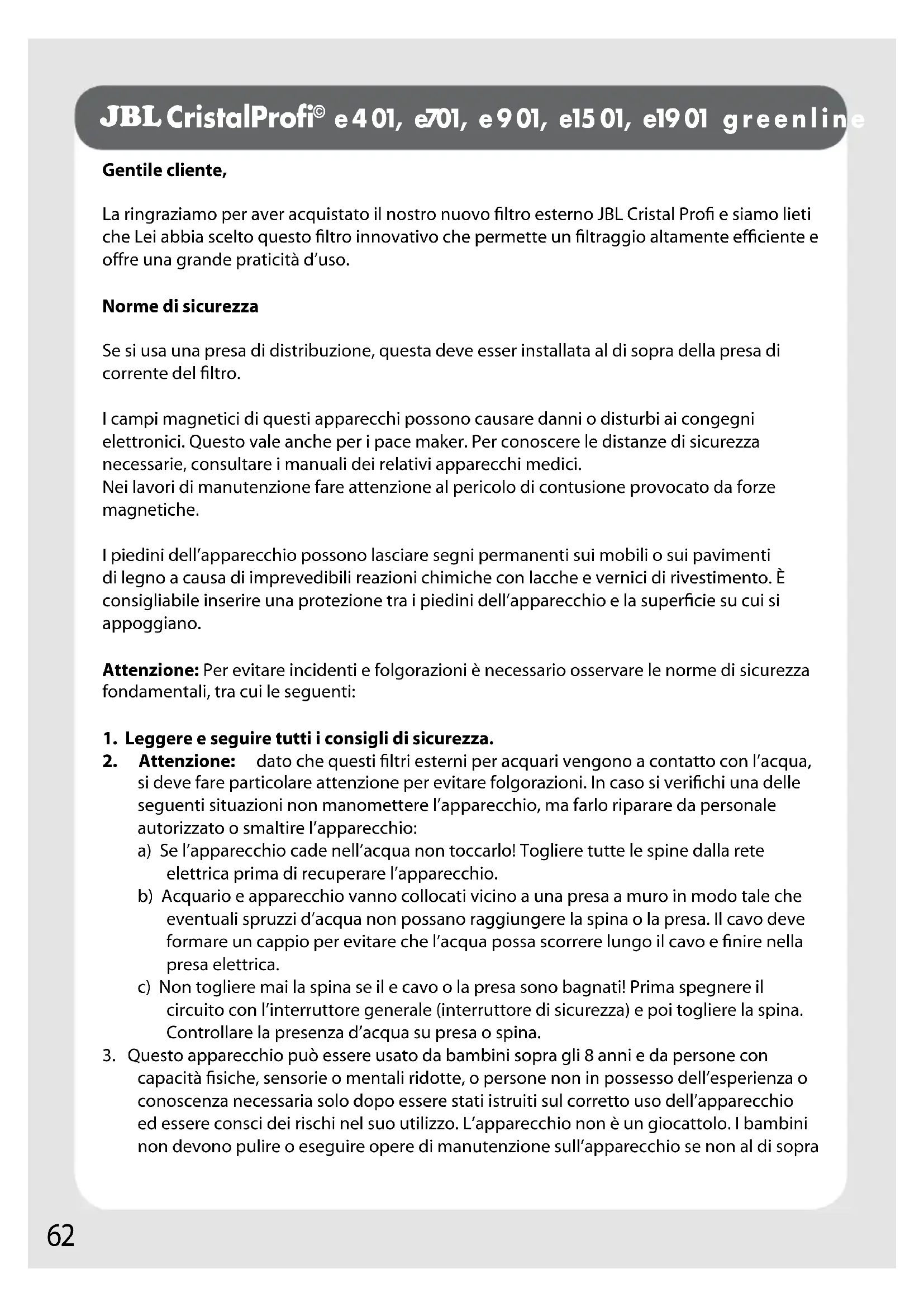

La ringraziamo per aver acquistato il nostro nuovo filtro esterno JBL Cristal Profi e siamo lieti che Lei abbia scelto questo filtro innovativo che permette un filtraggio altamente efficiente e offre una grande praticità d'uso.

Norme di sicurezza

Se si usa una presa di distribuzione, questa deve esser installata al di sopra della presa di corrente del filtro.

I campi magnetici di questi apparecchi possono causare danni o disturbi ai congegni elettronici. Questo vale anche per i pace maker. Per conoscere le distanze di sicurezza necessarie, consultare i manuali dei relativi apparecchi medici.

Nei lavori di manutenzione fare attenzione al pericolo di contusione provocato da forze magnetiche.

I piedini dell'apparecchio possono lasciare segni permanenti sui mobili o sui pavimenti di legno a causa di imprevedibili reazioni chimiche con lacche e vernici di rivestimento. È consigliabile inserire una protezione tra i piedini dell'apparecchio e la superficie su cui si appoggiano.

Attenzione: Per evitare incidenti e folgorazioni è necessario osservare le norme di sicurezza fondamentali, tra cui le seguenti:

1. Leggere e seguire tutti i consigli di sicurezza.

1. Attenzione: dato che questi filtri esterni per acquari vengono a contatto con l'acqua, si deve fare particolare attenzione per evitare folgorazioni. In caso si verifichi una delle seguenti situazioni non manomettere l'apparecchio, ma farlo riparare da personale autorizzato o smaltire l'apparecchio:

a) Se l'apparecchio cade nell'acqua non toccarlo! Togliere tutte le spine dalla rete elettrica prima di recuperare l'apparecchio.
b) Acquario e apparecchio vanno collocati vicino a una presa a muro in modo tale che eventuali spruzzi d'acqua non possano raggiungere la spina o la presa. Il cavo deve formare un cappio per evitare che l'acqua possa scorrere lungo il cavo e finire nella presa elettrica.
c) Non togliere mai la spina se il e cavo o la presa sono bagnati! Prima spegnere il circuito con l'interruttore generale (interruttore di sicurezza) e poi togliere la spina. Controllare la presenza d'acqua su presa o spina.

1. Questo apparecchio può essere usato da bambini sopra gli 8 anni e da persone con capacità fisiche, sensorie o mentali ridotte, o persone non in possesso dell'esperienza o conoscenza necessaria solo dopo essere stati istruiti sul corretto uso dell'apparecchio ed essere consci dei rischi nel suo utilizzo. L'apparecchio non è un giocattolo. I bambini non devono pulire o eseguire opere di manutenzione sull'apparecchio se non al di sopra

degli 8 anni, tenuti sotto controllo.

1. L'apparecchio deve essere scollegato dalla rete elettrica dopo l'uso e prima di aggiungere o staccare componenti o prima di pulirlo. Mai togliere la spina dalla presa tirando il cavo; afferrare sempre la spina per estrarla dalla presa.
2. Non utilizzare l'apparecchio se non per l'uso per il quale è destinato. L'impiego di parti accessorie non raccomandate dal produttore può causare situazioni pericolose.
3. Non usare o conservare l'apparecchio in luoghi a rischio di gelo.
4. Il cavo elettrico di questo apparecchio non può essere sostituito. In caso di danneggiamento del cavo l'apparecchio va smaltito.
5. Prima della messa in funzione controllare l'installazione sicura dell'apparecchio.
6. L'apparecchio non deve funzionare a secco.
7. Usare l'apparecchio solamente all'interno di locali e solo per scopi acquaristici.
8. Prima di procedere alle operazioni per la sua manutenzione o per quella dell'acquario staccare dalla rete elettrica tutti gli apparecchi elettrici dell'acquario.
9. È vietato usare questo apparecchio con liquidi più caldi di 35 °C.
10. Per evitare folgorazioni mai immergere l'apparecchio, la spina o il cavo elettrico nell'acqua o in altri liquidi.
11. Conservare bene queste istruzioni d'uso

CE, TÜV/GS

Smaltimento: questa testa pompante non può venire smaltita con i normali rifiuti casalinghi. Si prega di osservare le norme di smaltimento locali per apparecchi elettronici.

Indice:

Descrizione del funzionamento pagina 63

Particolarità pagina 64

Parti e denominazioni pagina 65

Dati tecnici pagina 65

Installazione pagina 66

Indicazioni prestazioni pompa pagina 68

Manutenzione e cura pagina 69

Cosa fare quando .... pagina 71

Masse filtranti per la soluzione di problemi pagina 73

Descrizione del funzionamento

I filtri JBL CristalProfi greenline depurano l'acqua dell'acquario con un sistema circolatorio chiuso. Una pompa che non necessita di manutenzione è installata sulla testa del filtro e assicura ad una circolazione continua. L'acqua dell'acquario viene portata nel contenitore delle masse filtranti, dal basso verso l'alto, depurata, e ripompata poi nell'acquario. Il filtro NON è autoaspirante. L'aria che si trova inizialmente nel sistema deve essere tolta prima dell'avvio. Questo avviene mediante il dispositivo di avvio rapido.

Particolarità

• Energicamente efficienti

I filtri della serie JBL CristalProfi greenline consumano fino al 43 % in meno (a seconda del modello) di corrente rispetto ai simili modelli precedenti.

• Potenti e silenziosi

La nuova tecnologia del motore permette un movimento dell'acqua ugualmente efficace rispetto ai modelli precedenti.

Rotori della pompa ottimizzati con cuscinetti in ceramica per un'estrema silenziosità di funzionamento e una lunga durata.

- Ridotte pulizie

Direttamente sotto la testa pompante si trova un innovativo cestello Combi per masse filtranti, brevettato [EP 1832164], che dispone di masse prefiltranti facilmente raggiungibili. Sostituendo periodicamente queste masse prefiltranti, collocate a destra e a sinistra, è di rado necessario pulire le altre masse filtranti.

- Con sfere filtranti biologiche ad alto rendimento JBL MicroMec

Per via della loro forma a sfere di diverso diametro si ha un effetto di autopulizia.

Ciò permette di pulire queste masse filtranti a intervalli molto lunghi, fino ad un anno, grazie anche alla presenza del prefiltro.

- Sicuro e facile da avviare

Il dispositivo di avvio rapido incorporato consente un avvio facilissimo senza il fastidioso risucchio dell'acqua.

Tutti i componenti del filtro sono facilissimi da montare e la loro struttura esclude errori nell'assemblaggio.

Un innovativo blocco di raccordi per tubi, brevettato [EP 1869973] e con aquastop, impedisce che l'acqua fuoriesca per errore quando lo si stacca dal filtro.

Collaudato TÜV/GS.

- Completamente equipaggiato e pronto per il collegamento

Il filtro è pronto per l'uso e corredato di masse filtranti. Queste sono scelte in modo tale da garantire un'efficiente decontaminazione meccanica e biologica dell'acqua.

L'acquario avrà così un'acqua sana e limpida.

Una vasta gamma di accessori consente un facilissimo collegamento a qualsiasi acquario d'acqua dolce e marina.

Parti e denominazioni

1 Blocco di raccordi per tubi con aquastop

1a Leva centrale

2 Testa pompante 2a leva di chiusura sinistra w2b leva di chiusura destra

3 Guarnizione di tenuta

4 Nuova piastrina di distribuzione per l'acqua

5 Cestello per filtri Combi

6 Cestello per filtri

7 Contenitore dei filtri 7a Clip di chiusura

8 Tubo d'uscita dell'acqua (all'acquario) con raccordo per tubi

9 Gomito (2 x)

10 Prolunga (2 x)

11 Ugello a ventaglio

12 Tubo irrigatore (2 x)

13 Chiusura per tubo irrigatore (premontata!)

14 Ventosa (5 x)

15 Clip per tubi con ventosa, corto (5 x)

16 Clip per tubi con ventosa, lungo (5 x)

17 Tubo di aspirazione (dall'acquario), estraibile, con raccordo a vite per tubo flessibile

18 Cestello di aspirazione

19 Tubo flessibile ( 12/16 in CP e401, e701 e e901, 16/22 in CP e1501, 19/25 in CP e1901)

F3 Principale massa filtrante biologica: foglio di espanso 20 ppi

F4 Principale massa filtrante biologica: foglio di espanso 20 ppi

F5 Massa microfiltrante biologica / meccanica: foglio di espanso 30 ppi

ppi: pori per pollice: 1 inch = 2,54 cm

Dati tecnici	CP e401greenline	CP e701greenline	CP e901greenline	CP e1501greenline	CP e1901greenline
Max. rendimento pompa [l/h]	450 700 900 1400 1900
Per acquario [I] 40-120 60-200 90-300 160-600 200-800
Lung. x larg x alt (mm)*	180 x 210 x284	180 x 210 x350	180 x 210 x405	200 x 235 x460	200 x 235 x564
Contenitore dei filtri [I]	4,6 6,1 7,6 12 15
Cestelli per filtri [I]	1,2 / 1	1,2 / 2	1,2 / 3	1,9 / 3	1,9 / 4
Cestello per filtri Combi [I]	1,1 1,1 1,1 2,3 2,3
Masse filtranti [I]	2,3 3,5 4,7	8	10
Tubo flessibile [ mm ]	12/16	12/16	12/16	16/22	19/25
Tensione [V]/frequenza [Hz]	230 / 50	230 / 50(110 / 60)	230 / 50(110 / 60)	230 / 50(110 / 60)	230 / 50

Potenza [W] 4 9 (11) 11 (15) 20 (27) 36

Risparmio di energia nei confronti del modello precedente

Watt 4 4 15
KWh per anno 35 35 131,4
€ per anno ** 7 7 26,28
€ nel periodo digaranzia**	28 28 105,12
*blocco raccordi tubi incluso
** con 020 €/KWh

Installazione

Spacchettare e preparare

Togliere con prudenza dall'imballaggio il filtro e gli accessori e controllare la completezza dei pezzi. In caso di mancanza o danneggiamento di un pezzo rivolgersi al rivenditore specializzato.

Aprire tutte le quattro clip del contenitore dei filtri e staccare la testa pompante. Tutti i modelli dei filtri esterni CristalPorfi greenline possiedono, a partire dal numero di serie 12-27-0001 una nuova piastrina di distribuzione per l'acqua (4), con una guarnizione ad U tra essa e il cestello filtrante Combi superiore. Estrarre tutti i cestelli per filtri uno dopo l'altro e sciacquare bene tutti i materiali filtranti con acqua corrente tiepida. Reinserire poi i cestelli nel filtro nella sequenza originaria.

Prima di riattaccare la testa pompante attivare biologicamente le masse filtranti contenute nel filtro con i batteri depuratori JBL FilterStart (in commercio) nel modo descritto:

Svuotare l'intero contenuto del numero necessario di flaconi JBL FilterStart nelle due masse prefiltranti del cestello per filtri Combi.

Numero flaconi JBL FilterStart:

CristalProfi e401: 1 flacone

CristalProfi e701: 1 flacone

CristalProfi e901: 2 flaconi

CristalProfi e1501: 3 flaconi

CristalProfi e1901: 4 flaconi

Riattaccare ora la testa pompante sul contenitore del filtro e chiudere con le clip.

Indicazione: I cestelli per filtri vuoti (eccetto e401) sono interscambiabili; solamente il cestello per filtri Combi va inserito come ultimo cestello in alto. La testa pompante è girevole a 180°.

Suggerimento: aprire e chiudere sempre a croce le due clip opposte per non rovinare la guarnizione di tenuta nella testa pompante e per chiudere perfettamente il filtro.

2 Installare il blocco dei raccordi per tubi e tubi flessibili

Girare le due piccole leve di chiusura sulla testa pompante nella posizione (●) opposta alla tacca „OPEN“ così che l'intaglio sulla base delle leve indichi verticalmente verso l'alto. Inserire ora il blocco dei raccordi per tubi con la leva centrale tirata verso l'alto nella testa pompante e premere verso il basso.

Per il fissaggio posizionare la leva centrale verso il basso e girare le due piccole leve di chiusura sulla posizione „OPEN“. Ora sono aperte le valvole sferiche integrate nel blocco dei raccordi per tubi, e il blocco di raccordo dei tubi non può esser tolto anche se la leva centrale è alzata (bloccaggio di sicurezza). Spingere ogni tubo flessibile sul suo raccordo e girare il dado in senso antiorario finché è saldamente fissato.

3 Installare il filtro nella sua sede

Ora si può installare il filtro nella sede prevista nel mobiletto dell'acquario o altrove. Se si installa il filtro nel mobiletto va controllato il dislivello tra la superficie dell'acqua e il fondo del filtro che deve essere al massimo di 180 cm (nel modello e401 al massimo di 120 cm). Se si installa il filtro vicino all'acquario deve rimanere una distanza di almeno 20 cm tra la superficie dell'acqua e il bordo superiore del filtro.

ATTENZIONE: il filtro va posizionato sempre verticalmente!

Infilare il cestello di aspirazione sul tubo di aspirazione e fissarlo con l'aiuto delle ventose e delle clip per tubi all'interno dell'acquario. Usare clip lunghe o corte a seconda della struttura del bordo dell'acquario. Estrarre il tubo telescopico così che il cestello di aspirazione si venga a trovare a ca. 5 cm dal fondo dell'acquario. La giuntura tra le due parti del tubo telescopico è munita di un O-ring, cosicché il tubo telescopico non aspiri aria in caso di livelli dell'acqua bassi (ad es. vasca tartarughe).

Collegare il tubo di fuoriuscita dell'acqua con il gomito ed eventualmente con il tubo irrigatore e fissarlo nell'acquario mediante le ventose. Rimuovere la chiusura del tubo irrigatore e reinserirla solamente quando il filtro è in azione.

Suggerimento: sconsigliamo l'uso di un tubo irrigatore in acquari con piante perché espellerebbe troppo CO2 che è un'importante sostanza nutriente per le piante. Ideale sarebbe l'uso di un tubo di fuoriuscita con gomito o ugello a ventaglio. In questo caso il getto deve trovarsi sotto la superficie dell'acqua per creare una moderata corrente di superficie. Mediante le due prolunghe si può regolare individualmente la distanza del getto dalla superficie dell'acqua.

Raccordare il tubo flessibile che si trova sulla posizione „IN“ del blocco dei raccordi per tubi (raccordo angolare nero) con il tubo di aspirazione, e il tubo flessibile che si trova sulla posizione „OUT“ (raccordo angolare grigio) con il tubo di fuoriuscita dell'acqua. Serrare i tubi flessibili girando i dadi in senso antiorario finché sono saldamente fissati.

Tagliare i tubi flessibili il più corto possibile per evitare delle piegature. Ciò facilita anche l'avviamento.

Messa in funzione

Accertarsi che ambedue le piccole leve di chiusura sulla testa pompante si trovino in posizione „OPEN“. Durante l'avviamento il tubo di fuoriuscita dell'acqua, assieme al tubo irrigatore ecc., si deve trovare SOPRA al livello dell'acqua per far uscire tutta l'aria dall'apparecchio.

Premere ripetutamente con il palmo della mano il bottone „START“ sulla testa pompante, finché l'acqua inizia a fluire nel tubo di aspirazione (tubo flessibile su „IN“). Aspettare ora che il filtro sia completamente pieno d'acqua e che l'acqua nel tubo flessibile che conduce al tubo di fuoriuscita (tubo flessibile su „OUT“) sia alla stessa altezza del livello dell'acqua nell'acquario.

Collegare ora il filtro alla rete elettrica. Adesso l'acqua dal tubo di fuoriuscita scorre all'interno dell'acquario. Inizialmente l'acqua può essere mischiata con dell'aria rimasta nel materiale filtrante. Scuotendo leggermente il filtro, l'aria si libera ed esce con il flusso dell'acqua.

Indicazione: se si intende sostituire un filtro già presente con un filtro JBL CristalProfi raccomandiamo di far funzionare sullo stesso acquario il nuovo filtro parallelamente al 'vecchio' per due settimane, prima di smontarlo. Si ottiene così un'ottimale colonizzazione batterica del nuovo filtro con batteri depuratori e si evita la formazione del pericoloso nitrito nella fase di passaggio.

Controllare la tenuta stagna di tutti i componenti!

Regolare la portata dell'acqua

A scelta si può regolare la quantità della portata d'acqua mediante la leva di chiusura con il simbolo „OUT“ (raccordo angolare grigio). Più la leva è distante dalla tacca „OPEN“ meno acqua porta il filtro. Mai usare la leva opposta per regolare!

Importante: per le seguenti ragioni è meglio evitare un limite della prestazione per più del 50 %: il rumore può aumentare, la vita del rotore si può abbreviare e il raffreddamento necessario per la funzione della testa pompante non è più del tutto garantito.

Indicazione sul rendimento della pompa

raccomandiamo assolutamente di usare solo masse filtranti originali JBL per un funzionamento ideale e sicuro.

I dati riportati sulle targhe e sull'imballaggio sono, come tecnicamente in uso, i valori nominali del FUNZIONAMENTO A VUOTO della pompa, senza tubi flessibili e masse filtranti:

CP e401: 450 l/h

CP e701: 700 l/h

CP e901: 900 l/h

CP e1501: 1400 l/h

CP e1901: 1900 l/h

Ad acquario funzionante questi valori si riducono in modo differente a seconda della

lunghezza del tubo flessibile e delle masse filtranti. Un'ulteriore riduzione si verifica se i tubi flessibili e le masse filtranti sono intasate.

Con un tubo flessibile di 1,50 m e funzionamento con le masse filtranti in dotazione si ha all'incirca la seguente prestazione (stato nuovo o dopo pulizia):

CP e401: 200 - 250 l/h
CP e701: 350 - 400 l/h
CP e901: 380 - 450 l/h
CP e1501: 800 - 900 l/h
CP e1901: 1100 - 1200 l/h

Se questi valori diminuiscono del 50 % ca., si devono pulire i tubi flessibili e le masse filtranti.

Manutenzione e cura

Tutti i filtri esterni JBL CristalProfi greenline sono muniti di uno standard di masse filtranti che assicurano un'acqua pulita e sana per un buon funzionamento dell'acquario. Queste masse filtranti offrono buone possibilità di insediamento ai batteri depuratori essenzialmente necessari. Le masse filtranti vengono inizialmente sottoposte a pulizia meccanica e permettono così ai batteri un lungo soggiorno indisturbato.

Naturalmente si può adattare la dotazione di masse filtranti in base ai singoli fabbisogni servendosi della vasta gamma proposta dalla JBL. A seconda della massa filtrante potrà esserci un'influenza sull'efficienza della pompa del filtro e sulla durata delle masse filtranti.

Attenzione: la manutenzione e pulizia periodica del filtro sono assolutamente necessarie per evitare una riduzione di efficienza della pompa.

Pulizia e sostituzione del materiale filtrante

Prima di ogni lavoro al filtro staccare assolutamente la spina della corrente!

Girare fino all'arresto le due piccole leve di chiusura sulla testa pompante nella posizione (●) opposta alla tacca „OPEN“. Tirare completamente verso l'alto la leva centrale che si trova sul blocco dei raccordi per tubi e premerla fino all'arresto. Il blocco raccordi tubi si solleva leggermente dalla sua sede. Estrarlo verso l'alto. Ora le valvole sferiche nel blocco sono chiuse e trattengono l'acqua nei tubi flessibili. Questo esclude un'inavvertita apertura, ad esempio da parte di bambini, con conseguente fuoriuscita dell'acqua.

Aprire le 4 clip di chiusura sul contenitore del filtro e staccare la testa pompante.

Togliere i cestelli per filtri con le masse filtranti e sciacquare le masse filtranti in acqua tiepida (25 °C). Mai pulire TUTTE le masse filtranti in una volta, altrimenti si perdono troppi batteri depuratori utili. I filtri JBL CristalProfi della 'serie e' sono costruiti in modo tale che di regola va pulita solamente la massa prefiltrante (F1); le restanti masse filtranti vanno pulite solo a lunghi intervalli.

Suggerimento: non dimenticare di pulire regolarmente tutti i tubi, anche quelli flessibili, con

una spazzola adatta (ad es. JBL Cleany), dato che depositi batterici al loro interno riducono drasticamente il rendimento della pompa del filtro.

8 Modo di funzionamento e intervalli di sostituzione dei singoli materiali filtranti

(F1) Massa prefiltrante JBL:

Materiale prefiltrante meccanico di espanso grosso, tagliato a profilo T per accogliere il più possibile lo sporco grosso. Questo materiale va sostituito ogni 2 mesi. È possibile lavarlo una o due volte.

(F2) Sfere filtranti biologiche ad alto rendimento (JBL MicroMec)

JBL MicroMec è un materiale filtrante biologico altamente poroso di vetro sinterizzato che favorisce con la sua particolare struttura di superficie e la sua porosità l'insediamento di utili batteri depuratori. In questo modo si rende possibile un'effettiva decomposizione biologica delle sostanze nocive. È dunque particolarmente adatto per il filtraggio biologico intensivo a lungo termine negli acquari di acqua dolce e marina. Per via della loro forma a sfere di diverso diametro si ha un effetto di autopulizia che rende necessario solamente un breve risciacquo da eseguire, a seconda del grado di sporcizia, ogni 6 - 12 mesi. Quando le sfere iniziano a decomporsi vanno sostituite.

Nei capitoli 12 e 13 sono indicate le masse filtranti per le soluzioni di problemi particolari.

(F3) Schiuma filtrante (JBL UniBloc)

Cuscinetti filtranti a pori medi per un'efficace filtrazione biologica. Offrono ai batteri depuratori ottime possibilità di insediamento. I cuscinetti possiedono un comparto che può essere estratto per collocare masse filtranti destinate a risolvere problemi particolari. È consigliata una regolare pulizia prudente ogni 6 mesi. Dopo tre, quattro pulizie i cuscinetti vanno sostituiti. Sciacquare e sostituire sempre solo uno dei due cuscinetti alternando.

(F4, F5) Schiuma filtrante

Un cuscinetto filtrante a pori di grandezza media e uno a pori più piccoli per la parte centrale del cestello per filtri Combi. Il cuscinetto a pori medi filtra biologicamente tramite l'insediamento di batteri depuratori. Il cuscinetto a pori piccoli trattiene le particelle di sporco che potrebbero danneggiare la pompa; inoltre anch'esso filtra biologicamente. I solchi sulla superficie del cuscinetto a pori fini servono ad accogliere dei JBL Stixx particolari per la fertilizzazione a lungo termine di piante acquatiche. La pulizia del cuscinetto a pori medi deve avvenire ogni 6 mesi, quella del cuscinetto a pori piccoli ogni 4 mesi circa o se necessario (riduzione del rendimento della pompa). Sostituzione dopo tre o quattro pulizie.

$$ (F 1 + F 4 + F 5 = J B L \text { CombiBloc }) $$

9 Pulizia dei tubi flessibili

Nei tubi flessibili si insediano batteri che creano della mucillaggine che può ridurre notevolmente il flusso dell'acqua. Le alghe si formano invece solo con forte incidenza di luce. Pertanto pulire periodicamente i tubi flessibili con una spazzola (per es. JBL Cleany). Un semplice risciacquo con acqua di rubinetto non è sufficiente!

10 Pulizia di rotore e scatola

Svitare il coperchio della scatola del rotore in senso antiorario in direzione „OPEN“ e toglierlo, tirandolo leggermente.

Estrarre il rotore dalla sua scatola. ATTENZIONE: il rotore è tenuto fermo nella scatola da forza magnetica, quindi estrarre con cautela per non ferirsi le dita.

L'asse ceramico è tenuto da due cuscinetti di gomma; estraendo il rotore, i cuscinetti possono rimanere sull'asse o sul fondo della scatola del rotore, oppure nel mezzo del coperchio della scatola.

Pulire con una spazzola adatta la scatola del rotore, il rotore stesso e l'asse, e sciacquare con acqua pulita. I depositi calcarei possono essere facilmente rimossi con un bagno in JBL

Clean A (in commercio). Per pulirla, non immergere mai la testa pompante nell'acqua o in altri liquidi. Usare un panno umido (ad es. JBL WishWash) per la pulizia della superficie della scatola.

Reinserire l'asse ceramico e il rotore nella scatola. Fare attenzione alla posizione corretta dei cuscinetti in gomma dell'asse. Avvitare il coperchio del rotore premendolo leggermente verso il basso in direzione „CLOSE“, fino all'arresto.

Suggerimento: Se, a causa di fenomeni di usura, si rende necessaria una sostituzione del rotore, si deve sostituire sempre il completo kit rotore con asse e cuscinetti in gomma. Solo in questo modo viene garantito un perfetto funzionamento e una corretta rotazione. Quando si tolgono rotore e asse rimane spesso un cuscinetto in gomma sul fondo della scatola del rotore ed è molto difficile toglierlo. Per questo lavoro la JBL ha quindi creato un utensile speciale, di nome "Zughilfe für Rotorlager" (utensile per l'estrazione dell'asse rotore) che si trova nei negozi di zootecnica.

11 Rimessa in funzione del filtro

Reinserire il blocco per raccordo tubi con i tubi flessibili attaccati come descritto sopra (2). Girare prima la leva di chiusura destra e alcuni secondi dopo quella sinistra in direzione „OPEN“, fino all'arresto.

Se l'acqua non dovesse iniziare a scorrere da sola nel contenitore del filtro, avviare il filtro come descritto sopra (5).

Collegare il filtro alla rete elettrica.

Cosa fare quando?

La testa pompante non si lascia montare bene

Causa Soluzione
Uno o più cestelli per filtri sono sovraccarichi o non correttamente posizionati uno sull'altro.	Non sovraccaricare i cestelli per filtri; osservare un corretto assemblaggio.

Il filtro sulla testa pompante perde

Causa Soluzione
Le clip di chiusura non sono chiuse bene. Chiudere	bene tutte le clip di chiusura.
La guarnizione di tenuta è intasata. Pulire le filettature e ingrassare con vaselina.
La guarnizione di tenuta è inserita in modo sbagliato, è difettosa, è storta o manca completamente.	Inserire correttamente la guarnizione di tenuta o sostituirla.

Il filtro non funziona o non trasporta l'acqua

Causa Soluzione
Manca la corrente. Attaccare la spina.
Non c'è acqua nel filtro. Il filtro non è autoaspirante!	Azionare il bottoned'avvio e riempire il filtro con acqua (5).
Rotore e/o asse mal inseriti, asse rotto, mancano i cuscinetti di gomma dell'asse, la chiusura a baionetta non è corretta.	Disassemblare, controllare, sostituire i pezzi difettosi e riassemblare. Fare attenzione alla posizione corretta di asse e chiusura a baionetta.
Il rotore manca o è bloccato da sassolini, gusci di lumache, o il rotore è difettoso.	Pulire la scatola del rotore, inserire il rotore intatto.

Forte riduzione della prestazione del filtro

Causa Soluzione
Una o ambedue le leve di chiusura sulla testa della pompa non sono in posizione „OPEN“.	Controllare la posizione delle leve e correggere.
Il blocco raccordi tubi è sporco. Staccare i tubi flessibili e pulire con una spazzola adatta il blocco raccordi tubi in stato incorporato; le leve di chiusura devono essere nella posizione „OPEN“.
Tubi flessibili piegati ecc. Controllare l’installazione dei tubi flessibili riguardo piegature ecc.
Cestello di aspirazione intasato Pulire il cestello di aspirazione.
Tubi flessibili sporchi per depositi Pulire i tubi flessibili con una spazzola
Masse filtranti fortemente intasate Pulire le masse filtranti (soprattutto la massa prefiltrante).
Le masse filtranti si trovano in una reticella. Non immettere masse filtranti biologiche a lunga durata, come per es. JBL MicroMec, JBL Sintomec ecc. in reticelle a maglie fitte. Per la soluzione di particolari problemi usare solo masse filtranti originali CristalProfi con bordo di espanso (parte D).
Le masse filtranti non sono ben pulite. Togliere le masse filtranti dal cestello e pulirle.
Masse filtranti sbagliate Inserire nei cestelli filtro le masse filtranti fini, come l’ovatta, in modo sfuso per non ostacolare il flusso dell’acqua.
La pompa è sporca. Pulire con una spazzola la camera della pompa, il rotore e il coperchio (10).
L’acqua non circola bene.	Ripetere il processo d’avvio (5).
Rotore e/o asse mal inseriti, asse rotto, mancano i cuscinetti di gomma dell’asse, la chiusura a baionetta non è corretta.	Disassemblare, controllare, sostituire i pezzi difettosi e riassemblare. Fare attenzione alla posizione corretta di asse e chiusura a baionetta.
Montati troppi accessori sul sistema dei tubi flessibili.	Accessori (per es. chiarificatore UV-C ecc.) riducono la portata dell’acqua. Togliere gli accessori e farli funzionare con un proprio circuito d’acqua.

Aria nel filtro

Causa Soluzione
La giunzione del tubo telescopico si trova sopra il livello dell'acqua.	Nel cambio parziale dell'acqua risucchiare questa solo fino a 5 cm sopra la giunzione. Altrimenti staccare la spina dalla corrente elettrica.
Il filtro è ubicato troppo in alto. Il bordo superiore de	della testa della pompa deve trovarsi almeno 20 cm sotto il livello dell'acqua, ancora più in basso sarebbe meglio.
L'installazione dei tubi flessibili perde e aspira aria.	Controllare la tenuta e la correttezza della posizione di tutti i raccordi.
Pietra porosa troppo vicina al tubo di aspirazione.	Fare attenzione alla distanza sufficiente tra pietra porosa e tubo di aspirazione, se un aggiuntivo rifornimento d'aria avviene mediante pompa a membrana.
Attacco scambiato dei tubi flessibili su „IN“ e „OUT“.	Connettere correttamente i tubi flessibili.
Forte resistenza al flusso a causa di masse filtranti sporche o inserite nella reticella.	Non inserire masse filtranti biologiche a lunga durata, come per es. JBL MicroMec, JBL Sintomec ecc. in reticelle a maglie fitte. Per la soluzione di particolari problemi usare solo masse filtranti originali CristalProfi con bordo di espanso (parte D).

Leva di chiusura sulla testa pompante difficile da maneggiare

Causa Soluzione
I dispositivi di tenuta non scorrono più. Smontare il	blocco raccordi tubi (7) e spruzzare le sfere di chiusura con olio al silicone. Reinserire il blocco raccordi tubi e muovere avanti e indietro le leve di chiusura.

Pesci morti e/o acqua torbida

Causa Soluzione
Avvelenamento con nitrito a causa di un cambio troppo rapido da ‘vecchio’ a ‘nuovo’. Eliminazione dei batteri depuratori assieme al vecchio filtro.	Far funzionare assieme per 2 settimane il vecchio e il nuovo filtro nello stesso acquario o inserire 1/3 del vecchio materiale filtrante nel nuovo filtro. Mai eseguire contemporaneamente una ‘pulizia generale’ nell’acquario!

Masse filtranti speciali per la soluzione di determinati problemi

(nei negozi specializzati)

12 Masse filtranti con bordo in espanso:

I seguenti kit di masse filtranti sono costruiti secondo un nuovo principio duale che è stato concepito appositamente per i filtri CristalProfi della 'serie e'. Consistono di una zona centrale e una zona marginale. Nella zona centrale sono locate masse filtranti speciali a grana relativamente fine che richiedono una reticella con maglie fitte. La zona marginale è fatta di

espanso con pori di media grandezza. In questo modo l'acqua scorre lentamente attraverso le masse filtranti speciali con una prestazione di massima efficacia. Contemporaneamente il bordo di espanso con pori di media grandezza frena il meno possibile il flusso dell'acqua. Ogni kit è concepito in misura e volume per un cestello per filtri della 'serie e' JBL CristalProfi.

JBL CarboMec Pad - Kit con carbone attivo ad alto rendimento

Elimina residui di medicinali, alterazioni del colore dell'acqua e impurità macromolecolari in acqua dolce e marina. Quasi nessun aumento di conducibilità e contenuto di fosfato nell'acqua.

JBL PhosEx ultra Pad - Risolve il problema delle alghe eliminando efficacemente il fosfato

Impedisce ed elimina la crescita indesiderata delle alghe espellendo il fosfato, la loro principale sostanza nutriente, dall'acqua dolce e marina.

JBL NitratEx Pad - Kit con denitrificatore

Impedisce ed elimina l'indesiderata crescita delle alghe estraendo efficacemente il nitrato dall'acqua dolce. Una resina scambiatrice che va rigenerata con sale da cucina.

JBL ClearMec Pad - Elimina le sostanze nocive per un'acqua cristallina senza problemi di alghe

Una miscela di sfere di argilla e resine speciali elimina le sostanze nocive fosfato, nitrato e nitrito nell'acqua dolce, prevenendo l'indesiderata crescita delle alghe. Le sfere di argilla favoriscono l'insediamento di batteri depuratori e la decomposizione biologica delle sostanze nocive. Il risultato è un'acqua cristallina e sana.

13 Masse filtranti senza bordo in espanso:

Le seguenti masse filtranti non frenano quasi il flusso dell'acqua nel filtro; perciò non hanno bisogno del bordo di espanso. Anche la loro quantità è concepita appositamente per un cestello filtro della JBL CristalProfi 'serie e'.

JBL MicroMec - Sfere filtranti biologiche ad alto rendimento

JBL MicroMec è un materiale biologico filtrante altamente poroso di vetro sinterizzato, che con la sua particolare struttura di superficie e la sua porosità favorisce al massimo l'insediamento dei batteri depuratori, rendendo così possibile un'efficace eliminazione delle sostanze dannose. È molto adatto per l'intenso filtraggio biologico a lunga durata nell'acquario d'acqua dolce e marina.

JBL CerMec - Anelli in ceramica

Materiale filtrante ceramico che agisce anche in modo biologico dato l'insediamento di batteri depuratori. La forma ad anello serve a condurre la corrente dell'acqua in tutte le direzioni e assicurare in questo modo lo scorrimento attraverso il filtro in maniera ottimale.

JBL TorMec - Pellet di torba attiva per acqua tropicale naturale

I pellet JBL TorMec sono pressati usando due componenti di torba con un differente contenuto di sostanza umica. Così si ottiene un rapido effetto iniziale e un effetto dosato a lungo termine. Grazie all'alto contenuto di sostanze umiche, JBL TorMec abbassa la durezza carbonatica e il valore pH. La torba tinge leggermente l'acqua e filtra lo spettro luminoso come nelle naturali acque tropicali, impedendo così la crescita delle alghe.

Garanzia

All'utente finale di questo apparecchio JBL prestiamo una garanzia ampliata di 4 anni dalla data di acquisto.

La garanzia copre errori di montaggio e difetti di materiale. Esclusi dalla garanzia sono i pezzi soggetti a usura come il rotore della pompa e l'asse. Esclusi sono pure i danni risultanti da influenze esterne o da uso inappropriato. Ci riserviamo, in caso di prestazione di garanzia, di sostituire o di riparare a nostra scelta le parti difettose.

Non sussistono altri diritti di garanzia. In particolare non ci assumiamo, nel rispetto delle norme di legge, alcuna responsabilità per danni susseguenti, risultanti da questo apparecchio. In caso di garanzia rivolgersi al rivenditore specializzato o inviare a noi l'apparecchio idoneamente imballato, con spedizione a porto franco, accompagnato da valida ricevuta d'acquisto.*

* In caso di garanzia compilare e inviare a:

n° di serie ____ - ____ - ____ ____

Data d'acquisto: ____ / ____ / ____ (allegare assolutamente la ricevuta d'acquisto che vi ritornerà con l'apparecchio)

Motivo del reclamo:

Ricevuta d'acquisto:

Data:.... Firma:....

Kære kunde.
