BRUKSANVISNING CristalProfi e1501 JBL

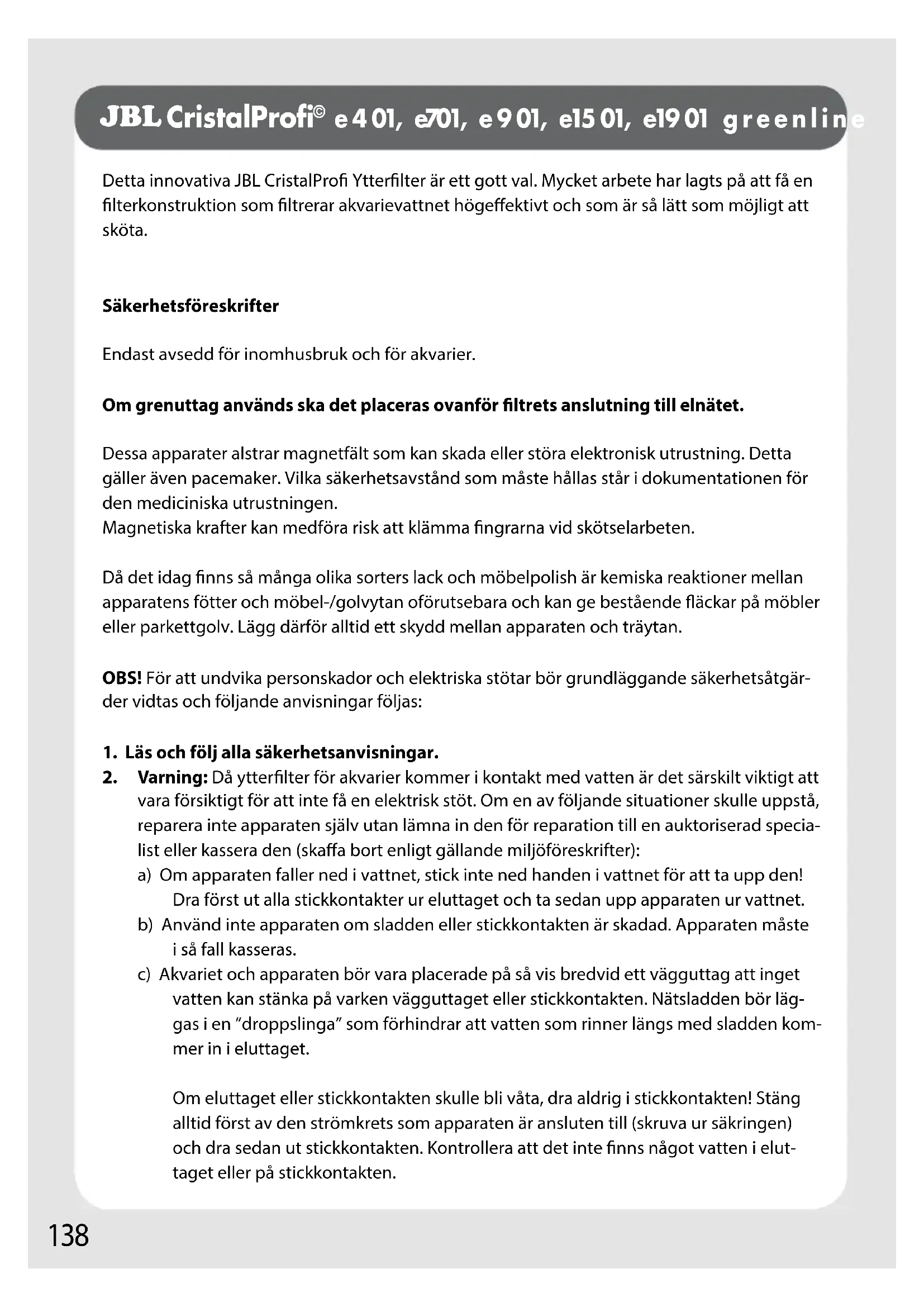

Detta innovativa JBL CristalProfi Ytterfilter är ett gott val. Mycket arbete har lagts på att få en filterkonstruktion som filtrerar akvarievattnet högeffektivt och som är så lätt som möjligt att sköta.

Säkerhetsföreskrifter

Endast avsedd för inomhusbruk och för akvarier.

Om grenuttag används ska det placeras ovanför filtrets anslutning till elnätet.

Dessa apparater alstrar magnetfält som kan skada eller störa elektronisk utrustning. Detta gäller även pacemaker. Vilka säkerhetsavständ som måste hållas står i dokumentationen för den mediciniska utrustningen.

Magnetiska krafter kan medföra risk att klämma fingrarna vid skötselarbeten.

Då det idag finns så många olika sorters lack och möbelpolish är kemiska reaktioner mellan apparatens fötter och möbel-/golvytan oförutsebara och kan ge bestående fläckar på möbler eller parkettgolv. Lägg därför alltid ett skydd mellan apparaten och träytan.

OBS! För att undvika personskador och elektriska stötar bör grundläggande säkerhetsåtgärder vidtas och följande anvisningar följas:

1. Läs och följ alla säkerhetsanvisningar.

1. Varning: Då ytterfilter för akvarier kommer i kontakt med vatten är det särskilt viktigt att vara försiktigt för att inte få en elektrisk stöt. Om en av följande situationer skulle uppstå, reparera inte apparaten själv utan lämna in den för reparation till en auktoriserad specialist eller kassera den (skaffa bort enligt gällande miljöföreskrifter):

a) Om apparaten faller ned i vattnet, stick inte ned handen i vattnet för att ta upp den! Dra först ut alla stickkontakter ur eluttaget och ta sedan upp apparaten ur vattnet.
b) Använd inte apparaten om sladden eller stickkontakten är skadad. Apparaten måste i så fall kasseras.
c) Akvariet och apparaten bör vara placerade på så vis bredvid ett vägguttag att inget vatten kan stänka på varken vägguttaget eller stickkontakten. Nätsladden bör läggas i en "droppslinga" som förhindrar att vatten som rinner längs med sladden kommer in i eluttaget.

Om eluttaget eller stickkontakten skulle bli våta, dra aldrig i stickkontakten! Stäng alltid först av den strömkrets som apparaten är ansluten till (skruva ur säkringen) och dra sedan ut stickkontakten. Kontrollera att det inte finns något vatten i eluttaget eller på stickkontakten.

1. Under uppsikt kan denna apparat användas av barn från 8 år och uppåt och av personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller med brist på erfarenhet och kunskap, förutsatt att de har fått instruktioner om hur apparaten används på ett säkert sätt och är medvetna om riskerna. Apparaten är ingen leksak. Rengöring och underhåll får inte utföras av barn med undantag av barn som är äldre än 8 år och står under uppsikt.
2. Dra alltid ut stickkontakten ur eluttaget när apparaten inte används, innan den rengörs och innan komponenter monteras eller demonteras. Dra aldrig i sladden när apparaten ska skiljas från elnätet, utan fatta alltid tag i stickkontakten och dra ut denna ur eluttaget.
3. Apparaten får inte användas för andra ändamål än det som den är avsedd för. Om tillbehör används som inte rekommenderats av tillverkaren kan farliga situationer uppstå.
4. Apparaten får inte användas eller förvaras på platser med risk för frost.
5. Nätsladden på denna apparat kan inte bytas ut. Om nätsladden skadas måste hela apparaten kasseras.
6. Försäkra dig om att apparaten installerats korrekt innan den tas i drift.
7. Apparaten får inte gå torr.
8. Apparaten får endast användas inomhus och endast för akvarier.
9. Dra alltid ut stickkontakten till alla elektriska apparater som är anslutna till akvariet innan du gör något skötselarbete på apparaten eller hanterar i akvariet.
10. Denna apparat får inte användas för eller i vätskor som är varmare än 35 °C.
11. Varning för elektriska stötar: Doppa aldrig ned apparaten, stickkontakten eller nätsladden i vatten eller andra vätskor.
12. Förvara dessa anvisningar väl!

CE, TÜV/GS

Avfallshantering: Pumphuvudet i den här apparaten får inte kasseras som vanligt hushållsavfall. Följ gällande bestämmelser om bortskaffning av elektriska apparater.

Innehållsförteckning

Funktionsbeskrivning	Sidan 140
Bra att veta	Sidan 140
Filtrets komponenter	Sidan 141
Tekniska data		Sidan	142
Installation	Sidan	142
Viktigt om pumpkapaciteten	Sidan 145
Underhåll och skötsel	Sidan 145
Felsökningsschema	Sidan	148
Filtermaterial för problemlösningar	Sidan 150

Filtren i modellserien JBL CristalProfi greenline renar akvarievattnet i ett slutet cirkulations-system. Den underhållsfria pumpen i filterhuvudet säkerställer att vattnet ständigt cirkulerar. Akvarievattnet förs in i filterhuset och strömmar sedan nerifrån och upp genom de olika filtermaterialen. På vägen renas vattnet innan det slutligen strömmar tillbaka ut i akvariet igen. Filtret är INTE självsugande. Luften som finns i systemet till en början måste avlägsnas innan filtret startas. Detta sker när den inbyggda snabbstartsanordningen aktiveras.

Bra att veta

- Energieeffektiv

Filtren i modellserien JBL CristalProfi greenline behöver allt efter modell upp till 43 % mindre ström än jämförbara föregående modeller.

• Högeffektiv och tyst

Den nya motortekniken ger ändå samma effektiva vattencirkulation i akvariet som föregående modeller.

Optimerat pumphjul med keramiklager gör pumpen extremt tyst och hållbar.

• Långa rensningsintervaller

Direkt under pumphuvudet sitter en patentskyddad [EP 1832164], innovativ kombifilterkorg, där förfiltermaterialet är extremt lättillgängligt till höger och vänster i korgen. Om förfiltermaterialet byts ut regelbundet måste de andra filtermaterialen rensas ytterst sällan.

• Med högeffektiva biofilterkulor JBL MicroMec

Kulornas runda form med olika diameter ger en självrengöringseffekt. Därför är intervallerna långa mellan rensningstillfällena för filtermaterialet.

I kombination med det lättrensade förfiltret kan huvudfiltermaterialet användas upp till ett år.

• Lätt att starta och säker

Den inbyggda snabbstartsanordningen gör det lätt att starta filtret utan att behöva suga upp vatten.

Det är mycket enkelt att montera filtrets olika delar. De har konstruerats på så vis att det inte går att sätta ihop dem på fel sätt.

Ett patentskyddat [EP 1869973] innovativt slanganslutningsblock med vattenstopp förhindrar att vatten rinner ut när blocket tas bort från filtret.

TÜV/GS-godkännande (provad säkerhet)

- Komplett utrustning klar för anslutning

Filtret är fyllt med filtermaterial och helt klart att anslutas. Urvalet av de olika filter-

materialen garanterar effektiv mekanisk och biologisk vattenrening. Så blir vattnet i ditt akvarium klart och friskt.

Rikhaltigt tillbehör gör det otroligt lätt att ansluta filtret till nästan vilket söt- eller saltvattenakvarium som helst.

Filtrets komponenter

1 Slanganslutningsblock med vattenstopp
1 a Mittspak
2 Pumphuvud 2 a Vänster avstängningsspak 2 b Höger avstängningsspak
3 Profiltätning
4 Ny fördelarplatta för inkommande vatten
5 Kombifilterkorg
6 Filterkorg
7 Filterbehållare 7 a Låsclips
8 Utblåsrör (till akvariet) med slangkoppling
9 Vinkelböj (2 x)
10 Förlängningsrör (2 x)
11 Bredstrålerör
12 Utströmmarrör (2 delar)
13 Ändpropp för utströmmarrör (förmonterat!)
14 Sugkopp (5 x)
15 Kort rörclips för sugkopp (5 x)
16 Långt rörclips för sugkopp (5 x)
17 Sugrör (från akvariet), utdragbart, med slangkoppling
18 Silmunstycke (sugkorg)
19 Slang (12/16 för CP e401, e701 och e901, 16/22 för CP e1501, 19/25 för CP e1901)

F1 Förfiltermaterial: skumplast T-profil, 10 ppi*

F2 Biologiskt huvudfiltermaterial: JBL MicroMec högeffektiva biofilterkulor

F3 Biologiskt huvudfiltermaterial: skumfiltermatta 20 ppi

F4 Biologiskt huvudfiltermaterial: skumfiltermatta 20 ppi

F5 Mekaniskt/biologiskt finfiltermaterial: skumfiltermatta 30 ppi

*ppi: pores per inch; porer per tum; 1 tum = 2,54 cm

Tekniska data	CP e401greenline	CP e701greenline	CP e901greenline	CP e1501greenline	CP e1901greenline
Max pumpkapacitet [l/tim]	450 700 900 1400 1900
För akvarier [l] 40-120 60-200 90-300 160-600 200-800
L x B x H [mm]*	180 x 210 x284	180 x 210 x350	180 x 210 x405	200 x 235 x460	200 x 235 x564
Filterhus [l]	4,6 6,1 7,6 12 15

Energibesparing jämfört med föregående modell

W	4	4 15
kWh per år	35 35	131,4
€ per år**	7	7	26,28
€ under garantitiden**	28 28	105,12

*inklusive slanganslutningsblock

**vid 0,20 € / kWh

Installation

Packa upp och förbereda

Ta försiktigt ut filter och separat bifogat tillbehör ur förpackningen och kontrollera att allt är fullständigt. Om något fattas eller är skadat, kontakta fackbutiken där filtret köptes. Öppna alla 4 låsclipsen på filterhuset och lyft bort pumphuvudet. Alla modeller av CristalProfi greenline ytterfilter från serienummer 12-27-0001 har en ny fördelarplatta för inkommande vatten (4), som är tätad mot den övre kombifilterkorgen med en U-profil. Ta ut samtliga filterkorgar en efter en och spola igenom alla filtermaterial noga under ljummet kranvatten. Sätt tillbaka filterkorgarna i filtret i den ursprungliga ordningsföljden.

Innan pumphuvudet sätts tillbaka bör filtermaterialen aktiveras biologiskt med JBL FilterS-tart nyttobakterier (finns att få i fackhandeln). Gör då så här:

Häll hela innehållet i nödvändigt antal flaskor JBL FilterStart över de båda förfiltermaterialen i kombifilterkorgen.

Antal flaskor JBL FilterStart:

CristalProfi e401: 1 flaska

CristalProfi e701: 1 flaska

CristalProfi e901: 2 flaskor

CristalProfi e1501: 3 flaskor

CristalProfi e1901: 4 flaskor

Sätt pumphuvudet på filterhuset och förslut läsclipsen.

OBS! Med undantag av e401 kan de tomma filterkorgarna i princip bytas ut mot varandra helt fritt – endast kombifilterkorgen måste placeras överst i filtret som sista korg. Det insatta pumphuvudet kan fritt vridas 180°.

Tips: Öppna och stäng alltid clipsen som ligger mitt emot varandra korsvis. Då skonas profil-tätningen i pumphuvudet och filtret försluts med särskilt god passning.

2 Montera slanganslutningsblock och slangar

Vrid de två små avstängningsspakarna på pumphuvudet till läge (●), som ligger mitt emot markeringen "OPEN", så att spåret nedtill på spaken pekar uppåt.

Dra mittspaken på slanganslutningsblocket uppåt, håll kvar den där och sätt samtidigt ned slanganslutningsblocket i pumphuvudet och tryck fast det ordentligt.

Lägg om mittspaken nedåt för att fixera blocket och vrid de två små avstängningsspakarna till läget "OPEN". Kulventilerna för vattenstoppet inuti slanganslutningsblocket är nu öppna och blocket kan inte tas ut även om mittspaken är upplyft (säkerhetsspärr).

Sätt en slang på varje slanganslutning och vrid kopplingsmuttern moturs tills slangen sitter fast.

3 Ställa filtret på sin plats

Nu kan filtret placeras på sin tilltänkta plats i akvarieskåpet eller liknande. Var då uppmärksam på följande: Om filtret placeras undertill i akvarieskåpet får höjdskillnaden mellan vattenytan och filtrets botten inte vara mer än 180 cm (e401: max 120 cm). Om filtret placeras bredvid akvariet bör avståndet mellan vattenytan och filtrets övre kant vara minst 20 cm.

OBS! Filtret ska alltid stå upprätt när det används!

4 Montera rör och slangar

Sätt silmunstycket på sugröret och fäst denna anordning på akvariets insida med hjälp av sugkoppar och rörclips. Allt efter hur akvariekanten är beskaffad används korta eller långa clips. Dra ut teleskopröret så pass långt att silmunstycket sitter ca 5 cm över bottenmaterial-

et. Teleskoprörets båda delar är tätade mot varandra med en O-ring så att teleskopröret. Där kan ingen luft komma in i teleskopröret även om vattennivån är låg (t.ex. i sköldpaddskar).

Sätt ihop utblåsröret med rörböjen och, om så önskas, även med utströmmarröret. Fäst även denna anordning med sugkoppar i akvariet. Ta bort ändproppen från utströmmarröret och sätt tillbaka den igen först när filtret är igång.

Tips: Vi avråder från att använda utströmmarrör i akvarier med växtlighet, då detta skulle jaga bort en stor del av den viktiga växtnäringen CO₂. Optimalt är att använda utblåsröret med vinkelböj eller bredstrålerör, vars öppning bör ligga under vattenytan för att ge måttlig yt-vattenrörelse. Med de båda förlängningsrören kan avståndet mellan utloppets öppning och vattenytan justeras som önskas.

Anslut slangen från slanganslutningsblockets slangsockel "IN" (svart vinkelkoppling) till sugröret och slangen från slangsockeln "OUT" (grå vinkelkoppling) till utblåsröret. Säkra slangarna genom att dra åt kopplingsmuttrarna moturs tills slangarna sitter fast.

Skär till slangarna så korta som möjligt så att de inte har någon knick. Det underlättar dessutom startrutinen.

Starta filtret

Se till att de två små avstängningsspakarna på pumphuvudet står i läge "OPEN". Under följande startrutin måste utblåsröret inklusive utströmmarröret etc. stå ÖVER vattenytan så att filtret avluftas optimalt.

Tryck med handflatan flera gånger på "START"-knappen på pumphuvudet tills vattnet börjar strömma i sugslangen (slangen vid sockeln "IN"). Vänta nu tills filtret är fullt med vatten och vattnet i slangen till utblåsröret (slangen vid sockeln "OUT") står på samma nivå som vattenytan i akvariet.

Anslut filtret till elnätet. Ni strömmar vattnet ut ur utblåsröret ned i akvariet. Till en början kan det finnas med luft som suttit kvar mellan skikten i filtermaterialen. Skaka då lätt på filtret så löser sig luften och går ut med vattenflödet.

OBS! Om ett äldre filter som redan används ska bytas ut mot ett JBL CristalProfi, rekommenderar vi att köra det gamla filtret parallellt med det nya i samma akvarium i 2 veckor, innan det gamla tas bort. På så vis skapas optimala betingelser för uppkomst och utveckling av nyttobakterier i det nya filtret. Dessutom förhindras det att farlig nitrit uppstår under övergångsskedet.

Kontrollera att alla delar är täta!

Reglera vattenflödet

Vattnets genomströmning kan regleras med avstängningsspaken som är markerad med

ordet OUT (grå vinkelkoppling). Ju längre bort spaken vrids från markeringen "OPEN", desto mindre vatten strömmar genom filtret. Reglera aldrig med spaken som sitter mittemot! Viktigt: Genomströmningen ska inte strypas med mer än hälften av följande skäl: Filtret kan bli mer högljutt, rotorn slits fortare och den viktiga nedkylningen av pumphuvudet är inte längre säkerställd.

Viktigt om pumpkapaciteten

För att filtret ska fungera optimalt och tillförlitligt rekommenderar vi att endast använda original filtermaterial från JBL.

De maxdata som står på märkplåtar och förpackningar gäller, som brukligt, för pumpen i TOMGÅNG utan slangar och filtermaterial:

CP e401: 450 l/h

CP e701: 700 l/h

CP e901: 900 l/h

CP e1501: 1400 l/h

CP e1901: 1900 l/h

Detta genomflöde reduceras till olika grad när pumpen används i akvariet allt efter slangarnas längd och vilka filtermaterial som används. Smuts i slangar och filtermaterial reducerar genomflödet ännu mer.

Om pumpen är ren eller ny och används med en slang på 1,50 m och de filtermaterial som medföljer arbetar den med ungefär följande kapacitet:

CP e401: 200 - 250 l/h

CP e701: 350 - 400 l/h

CP e901: 380 - 450 l/h

Om dessa värden gått ned till ca 50 % bör filtermaterial och slangar rensas (se avsnitt B).

Underhåll och skötsel

Alla CristalProfi greenline Ytterfilter från JBL har vid tillverkningen fyllts med filtermaterial (standardfyllning) som säkerställer rent och friskt akvarievatten under "normal" drift. Dessa filtermaterial skapar mycket goda betingelser för uppkomst och utveckling av nyttobakterier som är så viktiga för nedbrytningen av skadliga ämnen. Den mekaniska reningen säkerställer dessutom att dessa bakterier kan utföra sitt "arbete" så länge som möjligt utan att bli störda.

Naturligtvis kan du anpassa valet av filtermaterial till dina speciella behov. JBL har ett stort utbud på olika filtermaterial att välja på. Valet av filtermaterial kan dock ha en viss inverkan på filtrets pumpkapacitet och på hur länge filtermaterialet kan användas.

OBS! Regelbundet underhåll och rensning av filtret är absolut nödvändigt för att pumpkapaciteten inte ska avta.

Rensa eller byta ut filtermaterial

Dra alltid först ur stickkontakten innan du gör något skötselarbete på filtret!

Vrid de två små avstängningsspakarna på pumphuvudet till det läge (●) som ligger mitt emot markeringen "OPEN" tills det tar stopp. Dra upp mittspaken på slanganslutningsblocket rakt uppåt och tryck upp spaken tills det tar stopp. Då lyfts slanganslutningsblocket upp en aning ur sitt säte. Dra ut slanganslutningsblocket rakt uppåt. Kulventilerna i slanganslutningsblocket är nu stängda och håller tillbaka vattnet i slangarna. Det är därför uteslutet att filtret öppnas obemärkt, t.ex. av barn, då det skulle rinna ut vatten av misstag.

Öppna de 4 läsclipsen på filterhuset och lyft bort pumphuvudet.

Ta ut filterkorgarna med filtermaterialen och rengör filtermaterialen med ljummet (25 °C) vatten. Rensa aldrig ALLA filtermaterial samtidigt, då för många nyttobakterier skulle sköljas bort. JBL CristalProfi Filter i e-serien har konstruerats på så vis att det i regel räcker att regel-bundet rensa förfiltermaterialet (F1). De andra filtermaterialen rensas med större intervaller.

Tips: Glöm inte att regelbundet rensa alla slangar och rör med en passande borste (t.ex. JBL Cleany). Bakteriebeläggningar på insidan reducerar nämligen filtrets pumpkapacitet drastiskt.

Hur filtermaterialen fungerar och hur ofta de ska bytas

(F1) JBL förfiltermaterial

Mekaniskt förfiltermaterial av grov skumplast tillskuren som T-profil används för att fånga upp så mycket grov smuts som möjligt. Detta material bör bytas i intervaller om 2 månader. Det går bra att rensa förfiltermaterialet en eller två gånger innan det kasseras.

(F2) Högeffektiva biofilterkulor (JBL MicroMec):

JBL MicroMec är ett högporöst biologiskt filtermaterial av sintrat glas med yta och porer i en speciell struktur som ypperligt stimulerar uppkomst och utveckling av nyttobakterier. Resultatet är en effektiv biologisk nedbrytning av skadliga ämnen. Filtermaterialet är särskilt lämpligt för intensiv biologisk långtidsfiltrering i söt- och saltvattenakvarier. Kulornas runda form med olika diameter ger en självrengöringseffekt. Beroende på nedsmutsning måste de därför endast spolas av en kort stund i intervaller om 6–12 månader. Byt ut kulorna om de böljar falla isär.

Kapitel 12 och 13 behandlar filtermaterial för vissa problemlösningar.

(F3) Filtermatta (JBL UniBloc)

Skummattor i form av pads med medelstora porer för effektiv biologisk filtrering med optimala betingelser för uppkomst och utveckling av nyttobakterier. Mattorna har en utskuren del som kan tas ut för att få plats för filtermaterial för speciella problemlösningar. Materialet ska rensas försiktigt i intervaller om 6 månader. Efter 3 eller 4 gångers rensning bör materialet bytas ut. Vid varje tillfälle ska omväxlande endast en av två mattor bytas ut, alternativt rensas

(F4, F5) Filterskum

En filtermatta med mellanstora porer och en med fina porer för kammaren i kombifilterkorgens mitt. Filtermattan med mellanstora porer filtrerar biologiskt då nyttobakterier utvecklas i materialet. Det finporiga materialet filtrerar bort eventuella smutspartiklar som kunde skada pumpen och fungerar även som biofilter. Räfflorna på den finporiga mattans ovansida är avsedda för speciella JBL Stixx för långtidsverkande gödning av vattenväxter. Materialet med medelstora porer rensas i intervaller om 6 månader. Det finporiga materialet bör rensas i intervaller om 4 månader eller efter behov om pumpkapaciteten avtar. Efter 3 eller 4 gångers rensning bör materialet bytas ut.

$$ (F 1 + F 4 + F 5 = J B L \text { CombiBloc }) $$

9 Rengöra slangar

På slangarna växer bakterier som allvarligt kan hindra vattenflödet med sitt slem. Algtillväxt förekommer endast vid stark ljusinfall. Rengör därför slangarna regelbundet med en rengöringsborste för slangar (t.ex. JBL Cleany). Det räcker inte att bara spola igenom slangarna med kranvatten!

10 Rengöra rotorn och rotorhuset

Vrid rotorskyddet motsols mot markeringen "OPEN" och ta bort skyddet genom att dra lätt. Dra ut rotorn ur rotorhuset. VAR FÖRSIKTIG! Rotorn hålls fast i huset av magnetiska krafter. Var därför försiktig när du drar ut rotorn så att du inte skadar fingrarna.

Keramikaxeln hålls på plats av två gummilager. När rotorn dras ut sitter dessa gummilager kvar antingen på axeln, på botten av rotorhuset eller i mitten av i rotorhusets lock.

Rengör rotorhuset, rotorn och axeln med en lämplig rengöringsborste och spola sedan av dem med rent vatten. Kalkavlagringar kan lätt tas bort om de först mjukas upp med JBL Clean A (finns att få i fackhandeln). Doppa aldrig ned pumphuvudet för rengöring i vatten eller andra vätskor. Använd en fuktig duk (t.ex. JBL WishWash) för att rengöra ytan på huset.

Sätt tillbaka keramikaxeln och rotorn i rotorhuset. Var då uppmärksam på att gummilagren för keramikaxeln finns på plats och sitter korrekt. Sätt tillbaka rotorskyddet och vrid ned det med lätt tryck i riktning mot markeringen "CLOSE" tills det tar stopp.

OBS! Om rotorn måste bytas ut på grund av slitage ska alltid hela rotorn inklusive axel och 2 gummilager bytas ut komplett. Annars kan rotorn inte fungera som den ska och gå tyst. När rotorn och axeln tas ut fastnar ofta ett gummilager i botten av rotorhuset och är mycket svår

att få ut igen. JBL har därför tagit fram ett eget specialverktyg som heter "Utdragare för rotorlager" och finns att få i fackhandeln. En praktisk rengöringsborste för rotorhuset medföljer verktyget.

Starta filtret på nytt

Sätt in slanganslutningsblocket tillsammans med de fastsatta slangarna så som det beskrivs under (2). Vrid först den högra avstängningsspaken och efter ett par sekunder även den vänstra spaken mot "OPEN" tills det tar stopp.

Om vattnet inte börjar strömma in av sig själv i filterhuset, starta filtret så som det beskrivs under (5).

Anslut filtret till elnätet.

Felsökningsschema

Pumphuvudet kan inte sättas fast ordentligt

Orsak Åtgärd
En eller flera filterkorgar är för fulla eller sitter inte riktigt ovanpå varandra.	Fyll inte korgarna för mycket. Se till att de sitter ordentligt ovanpå varandra.

Filtret är otätt vid pumphuvudet

Orsak Åtgärd
Låsclipsen är öppna eller inte korrekt förslutna. Förslut alla låsclips korrekt.
Profiltätningen är smutsig. Rengör tätningsytorna och smörj dem med vanligt vaselin.
Profiltätningen sitter fel, är vriden, skadad eller saknas helt.	Sätt in tätningen korrekt, alternativt byt ut den.

Filtret arbetar inte eller vatten strömmar inte igenom

Orsak Åtgärd
Ingen strömtillförsel Anslut till elnätet.
Inget vatten i filtret Filtret är inte självsugande! Tryck på startknappen och fyll filtret med vatten (se 5).
Rotorn och/eller axeln sitter snett; axeln är bruten; axelns gummilager saknas; rotorhusets bajonettlås sitter inte korrekt.	Ta isär, kontrollera, byt ut defekta delar och sätt ihop igen. Se till att axeln och bajonettlåset sitter korrekt.
Rotorn saknas eller är blockerad av gruskorn, snäckskal; rotorn är defekt.	Rengör rotorhuset; sätt in felfri rotor.

Filtereffekten har minskat avsevärt

Orsak Åtgärd
En eller båda avstängningsspakarna på pumphuvudet står inte i läge "OPEN".	Kontrollera spakarnas läge och justera.
Slanganslutningsblocket är smutsigt. Ta bort slangarna och rengör slanganslutningsblocket i inbyggt läge samt avstängningsspakarna i läge "OPEN" med lämplig borste.
Slang med knick etc. Kontrollera om slangarna är knickade, strypta eller liknade.
Silmunstycket är igentäppt. Rensa silmunstycket.
Slangarna är smutsiga, har avlagringar. Rengör slangarna med rengöringsborste.
Filtermaterialen är svårt nedsmutsade. Rensa filtermaterialen (särskilt förfiltermaterialet).
Filtermaterial har fyllts i nätpåse. Biologiska långtidsfiltermaterial såsom JBLMicroMec, JBL SintoMec etc. ska inte fyllas i finmaskiga nätpåsar. Använd för speciella problemlösningar endast original CristalProfi filtermaterial med tillhörande skumrand (se avsnitt D).
Filtermaterialen är inte riktigt rensade. Ta ut filtermaterialen ur filterkorgarna och rensa.
Fel filtermaterial används. Fina filtermaterial såsom vadd får endast läggas löst i filterkorgarna så att vattenflödet inte hindras.
Pumpen är smutsig. Rengör pumpkammaren, rotorn och rotorskyddet med rengöringsborste (finns i fackhandeln) (se 10).
Vattnet cirkulerar inte riktigt. Upprepa startrutinen (se 5).
Rotorn och/eller axeln sitter snett; axeln är bruten; axelns gummilager saknas; rotorhusets bajonettlås sitter inte korrekt.	Ta isär, kontrollera, byt ut defekta delar och sätt ihop igen. Se till att axeln och bajonettlåset sitter korrekt.
Det sitter för mycket tillbehör på slangsystemet.	Tillbehör (t.ex. UV-C-enheter) reducerar vattenflödet. Ta bort tillbehöret eller anslut det till ett eget vattenkretslopp.

Luft i filtret

Orsak Åtgärd
Teleskoprörets koppling ligger över vattenytan.	Vid delvattenbyte sug endast bort vatten till ca 5 cm över kopplingen. Dra annars ut stickkontakten.
Filtret står för högt.	Pumphuvudets övre kant ska ligga minst 20 cm under vattenytan, ju mer desto bättre.
Slangsystemet är otätt och suger luft.	Kontrollera att alla kopplingar är täta och sitter korrekt.
Utströmmarsten för nära sugröret Om membranpump används för extra lufttillförsel, se till att avståndet mellan sugröret och utströmmarstenen är tillräckligt stort.
Slangarna till slangsocklarna "IN" och "OUT" har förväxlats.	Anslut slangarna korrekt.
Stort flödesmotständ på grund av smuts i filtermaterialen eller filtermaterial i nätpåse.	Rensa filtermaterialen och fyll inte biologiska långtidsfiltermaterial (JBL MicroMec, JBL SintoMec) i finmaskiga nätpåsar. Använd för speciella problemlösningar endast original CristalProfi filtermaterial med tillhörande skumrand (se avsnitt D).

Avstängningsspakarna vid pumphuvudet går trägt

Orsak Åtgärd
Tätningarna glider inte längre. Ta ut slanganslutningsblocket (se 7) och spreja vanlig silikonolja på kulventilernas kular. Sätt tillbaka slanganslutningsblocket och rucka avstängningsspakarna fram och tillbaka ett par gånger.

Döda fiskar och/eller grumligt vatten

Orsak Åtgärd
Nitritförgiftning på grund av för snabbt byte från „gammalt” till "nytt" filter. Nyttobakterierna har kastats bort med det gamla filtret.	Kör det gamla och nya filtret parallellt i 2 veckor i samma akvarium eller lägg 1/3 av det gamla filtermaterialet i det nya filtret. Gör aldrig en generalrengöring i akvariet samtidigt med filterbytet!

Filtermaterial för problemlösningar (finns i fackhandeln)

12 Filtermaterial med skumrand

Filtermaterialseten som nämns här är uppbyggda enligt en helt ny tvåstegsprincip som anpassats speciellt till JBL CristalProfi filtren i e-serien. Seten består av en kärna och en rand. Kärnan består av relativt finkornigt specialfiltermaterial som kräver en finmaskig nätpåse. Randen består av skumplast med mellanstora porer. Då specialfiltermaterialet genomströmmas långsamt uppnås optimal effekt. Samtidigt bromsas inte det totala vattenflödet i filtret då skumranden har mellanstora porer. Storlek och volym på varje set har anpassats exakt till en filterkorg i JBL CristalProfi e-serien.

JBL CarboMec Pad

Set med högeffektivt aktivt kol

Tar bort rester av läkemedelspreparat, missfärgningar i vattnet och högmolekylär smuts ur söt- och saltvatten. Höjer vattnets ledningsförmåga och fosfathalten endast obetydligt.

JBL PhosEx ultra Pad

Löser algproblem genom att tillförlitligt ta bort fosfat

Förhindrar eller undanröjer oönskad algtillväxt genom att dra ut algernas främsta näringsämne fosfat ur söt- och saltvatten.

JBL NitratEx Pad

Set för nitratborttagning

Tar bort nitrat ur sötvatten. Förhindrar eller undanröjer oönskad algtillväxt genom att dra ut näringsämnet nitrat ur sötvattnet. Jonbytare av konstharts som kan regenereras med koksalt.

JBL ClearMec Pad

Tar bort skadliga ämnen och ger kristallklart vatten utan algproblem

En blandning av lerkulor och speciella hartser tar bort de skadliga ämnena fosfat, nitrat och nitrit ur sötvatten och förebygger på så vis oönskad algtillväxt. Lerkulorna stimulerar uppkomst och utveckling av nyttobakterier och påskyndar dessutom den biologiska nedbrytningen av skadliga ämnen. Resultatet är ett kristallklart och friskt akvarievatten.

13 Filtermaterial utan skumrand

De båda filtermaterialen som nämns härefter bromsar vattenflödet i filtret endast obetydligt och behöver därför ingen rand av skumplast. Även här har mängden anpassats exakt till en filterkorg i JBL CristalProfi e-serien.

JBL MicroMec

Högeffektiva biofilterkulor

JBL MicroMec är ett högporöst biologiskt filtermaterial av sintrat glas med yta och porer i en speciell struktur som ypperligt stimulerar uppkomst och utveckling av nyttobakterier. Resultatet är en effektiv biologisk nedbrytning av skadliga ämnen. Filtermaterialet är särskilt lämpligt för intensiv biologisk långtidsfiltrering i söt- och saltvattenakvarier.

JBL CerMec

Keramikrör

Detta mekaniska filtermaterial filtrerar även biologiskt då nyttobakterier utvecklas i material-et. Utformningen som rör ("makaroner") gör i första hand att vattenflödet leds i alla riktningar och därmed säkerställs det att filtret genomströmmas optimalt.

JBL TorMec

Aktivtorvpellets för naturligt tropisk vatten

JBL TorMec pellets är sammanpressade av två torvkomponenter med olika halt av humusämnen. Denna sammansättning ger både en snabb effekt i början och en väldoserad långtidseffekt. Med sin höga halt av humusämnen sänker JBL TorMec karbonathårdheten och pH-värdet. JBL TorMec förebygger uppkomsten av alger då det färgar vattnet. Därmed filtreras vissa delar av ljusets spektrum bort, precis som i naturliga tropiska vatten.

Garanti

Till dig som slutkund ger vi en förlängd garanti under 4 år från inköpsdatum för denna JBL-apparat.

Garantin täcker material- och tillverkningsfel. Garantin gäller inte för förslitningsdetaljer såsom tätningsringar, pumphjul och axel samt vid skador p.g.a. yttre påverkan och felaktig hantering/användning. Felet åtgärdas enligt vårt avgörande genom att defekta delar byts ut eller repareras.

Alla andra garantianspråk uteslutes. Framför allt lämnas ingen garanti för följdskador som orsakats av denna apparat så vitt lagen tillåter så. Om du vill göra denna garanti gällande, vänd dig till din fackhandel eller skicka in apparaten tillräckligt frankerad till oss tillsammans med giltigt inköpskvitto*.

*Om du vill göra garantin gällande, fyll i detta kort och skicka det till:

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, 67141 Neuhofen/Tyskland

Apparat: JBL CristalProfi e401 greenline	□
JBL CristalProfi e701 greenline	□
JBL CristalProfi e901 greenline	□
JBL CristalProfi e1501 greenline	□
JBL CristalProfi e1901 greenline	□

Serienr.: ____ - ____ - ____ ____

Inköpsdatum: _ / _ / _ (dag/månad/år)

Viktigt: Bifoga inköpskvittot som vi sedan skickar tillbaka tillsammans med apparaten.

Grund för reklamationen:

Plats för inköpskvittot:

Datum: ...... Namnteckning: ......
