GEBRUIKSAANWIJZING Cristalprofi e402 JBL

e402, e702, e902, e1502, e1902 greenline CRISTALPROFI

e402, e702, e902, e1502, e1902 greenline

e402, e702, e902, e1502, e1902 greenline

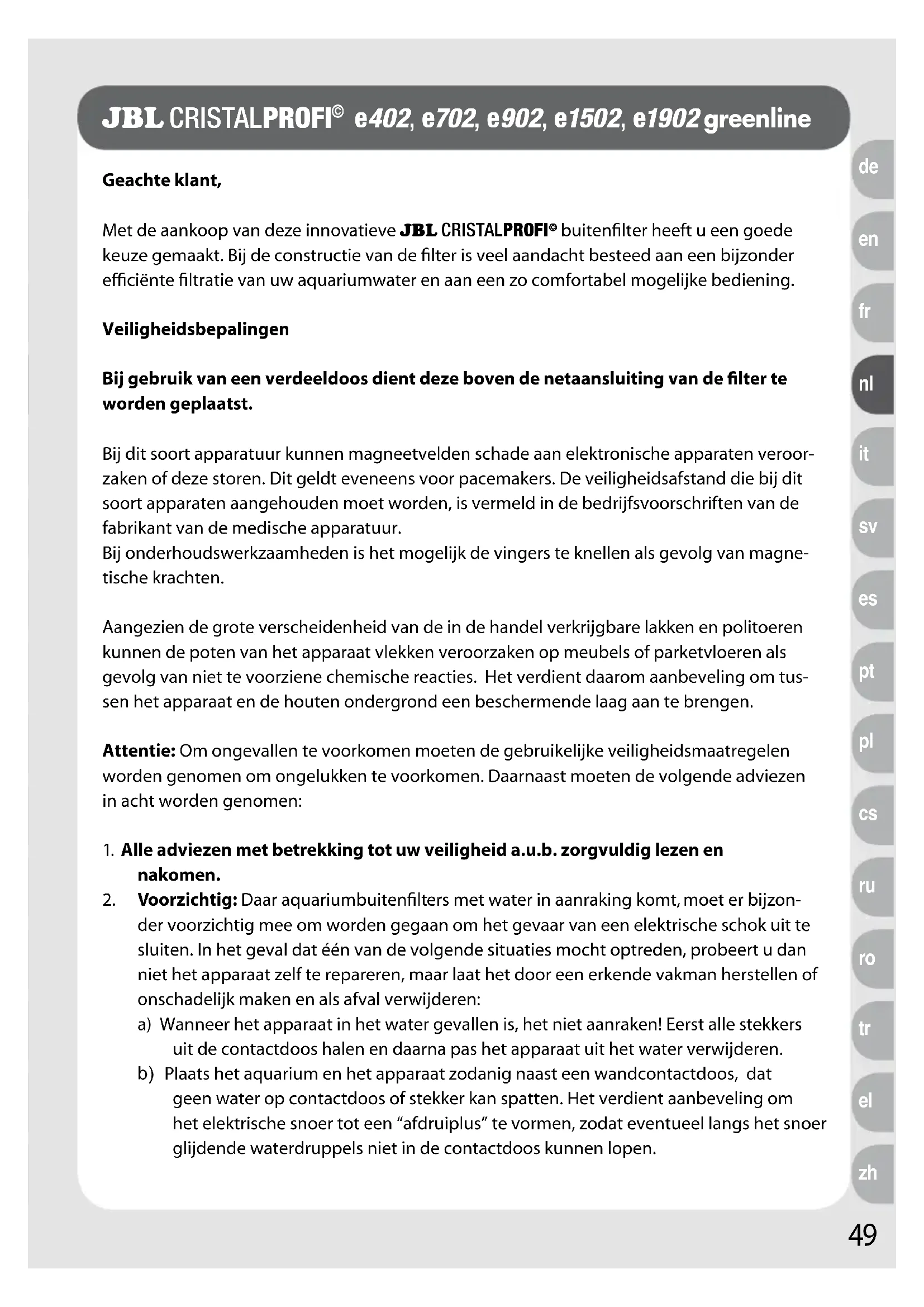

buitenfilter heeft u een goede keuze gemaakt. Bij de constructie van de filter is veel aandacht besteed aan een bijzonder efficiënte filtratie van uw aquariumwater en aan een zo comfortabel mogelijke bediening.VeiligheidsbepalingenBij gebruik van een verdeeldoos dient deze boven de netaansluiting van de filter te worden geplaatst.Bij dit soort apparatuur kunnen magneetvelden schade aan elektronische apparaten veroor-zaken of deze storen. Dit geldt eveneens voor pacemakers. De veiligheidsafstand die bij dit soort apparaten aangehouden moet worden, is vermeld in de bedrijfsvoorschriften van de fabrikant van de medische apparatuur. Bij onderhoudswerkzaamheden is het mogelijk de vingers te knellen als gevolg van magne-tische krachten.Aangezien de grote verscheidenheid van de in de handel verkrijgbare lakken en politoeren kunnen de poten van het apparaat vlekken veroorzaken op meubels of parketvloeren als gevolg van niet te voorziene chemische reacties. Het verdient daarom aanbeveling om tus-sen het apparaat en de houten ondergrond een beschermende laag aan te brengen.Attentie: Om ongevallen te voorkomen moeten de gebruikelijke veiligheidsmaatregelen worden genomen om ongelukken te voorkomen. Daarnaast moeten de volgende adviezen in acht worden genomen:1. Alle adviezen met betrekking tot uw veiligheid a.u.b. zorgvuldig lezen en nakomen.

2. Voorzichtig: Daar aquariumbuitenfilters met water in aanraking komt, moet er bijzon-

der voorzichtig mee om worden gegaan om het gevaar van een elektrische schok uit te sluiten. In het geval dat één van de volgende situaties mocht optreden, probeert u dan niet het apparaat zelf te repareren, maar laat het door een erkende vakman herstellen of onschadelijk maken en als afval verwijderen:a) Wanneer het apparaat in het water gevallen is, het niet aanraken! Eerst alle stekkers uit de contactdoos halen en daarna pas het apparaat uit het water verwijderen. b) Plaats het aquarium en het apparaat zodanig naast een wandcontactdoos, dat geen water op contactdoos of stekker kan spatten. Het verdient aanbeveling om het elektrische snoer tot een “afdruiplus” te vormen, zodat eventueel langs het snoer glijdende waterdruppels niet in de contactdoos kunnen lopen. JBL CRISTALPROFI

e402, e702, e902, e1502, e1902 greenline

zh50 c) Mocht de contactdoos of de stekker nat zijn, haal de stekker er dan in geen geval uit! In dit geval eerst de stroomkring waarop het apparaat is aangesloten onderbre- ken (zekering) en daarna de stekker uit de contactdoos halen. Controleer of contact- doos en stekker van binnen droog zijn.

3. Mits onder toezicht mag dit apparaat door kinderen van 8 jaar en ouder en door mensen

met beperkte lichamelijke, sensorische of verstandelijke bekwaamheden of zonder de nodige ervaring en/of kennis worden gebruikt. Zij dienen van tevoren over de werking van het apparaat te zijn voorgelicht en zich bewust te zijn van de mogelijke gevaren bij het gebruik. Het apparaat is geen speelgoed; het mag niet door kinderen worden schoongemaakt of onderhouden, tenzij ze minstens 8 jaar oud zijn en een oudere per- soon toezicht houdt.

4. Indien het apparaat niet wordt gebruikt, voor verwijdering of vanging van oderdelen en

voor iedere schoonmaakbeurt altijd eerst de stekker uit de contactdoos halen. Haal de stekker nooit uit de contactdoos door aan de kabel te trekken.

5. Het apparaat mag voor geen ander doel dan voor de eigenlijke bestemming worden

gebruikt. Door andere dan door de fabrikant aanbevolen toebehoren te gebruiken, kan een gevaarlijke situatie ontstaan.

6. Gebruik of bewaar het apparaat niet op een plaats die aan bevriezing is blootgesteld.

7. Het netsnoer van dit apparaat kan niet worden vervangen. In geval van beschadi-

ging moet het gehele apparaat worden vervangen.

8. Neem het apparaat pas in gebruik, wanneer u er zeker van bent dat het op de juiste

wijze is geïnstalleerd.

9. Het apparaat mag niet drooglopen.

10. Het apparaat is uitsluitend bestemd voor gebruik binnenshuis. Gebruik het alleen voor

aquaristische doeleinden.

11. Alvorens met werkzaamheden aan het apparaat of in het aquarium te beginnen de voe-

dingsspanning van alle elektrische apparaten in het aquarium uitschakelen.

12. Het apparaat mag niet worden toegepast voor het verpompen van vloeistoffen met een

temperatuur boven 35 °C.

13. Om een elektrische schok te voorkomen, het apparaat, de aansluitstekker en de voe-

dingskabel nooit in water of andere vloeistoffen onderdompelen.

14. Deze handleiding goed bewaren!

Verwijdering als afval: De pompkop van dit apparaat hoort niet in de vuilnisbak bij het gewone huisvuil. Let op de plaatselijke voorschriften voor wat betreft de om- gang met elektrische apparatuur.51 Inhoud: Beschrijving werkwijze Blz. 51 Bijzonderheden Blz. 51 Onderdelen en benaming Blz. 52 Technische gegevens Blz. 53 Installatie Blz. 54 Opmerking m.b.t. de pompcapaciteit Blz. 57 Onderhoud Blz. 57 Wat moet ik doen als.... Blz. 60 Filtermateriaal voor specifieke doeleinden Blz. 63 Beschrijving werkwijze JBL CRISTALPROFI

greenline filters reinigen aquariumwater in een gesloten kringloopsys- teem. Een in de filterkop ingebouwde onderhoudsvrije pomp zorgt voor een permanente circulatie. Het water wordt uit het aquarium in de bak met filtermateriaal gepompt, stroomt van beneden naar boven door het filtermateriaal zodat het gefiltreerd wordt, en wordt uit- eindelijk weer teruggepompt in het aquarium. De filter is NIET zelf-aanzuigend. De aanvan- kelijk in het systeem aanwezige lucht moet vóór inschakeling worden verwijderd. Door de ingebouwde snelstartinrichting in te schakelen, wordt het systeem ontlucht. Bijzonderheden

• Energie-efficiënt Filters uit de serie JBL CRISTALPROFI

hebben maximaal 43% minder stroom no- dig (afhankelijk van het model) dan vergelijkbare voorgangermodellen.

• Groot prestatievermogen, geruisarm Dankzij de nieuwe motortechnologie is de effectieve watercirculatie in uw aqua- rium even hoog als die van voorgangermodellen. De geoptimaliseerde waaier en de keramische lagers zorgen voor een rustige loop en een lange levensduur van de pomp

• Hoeft maar zelden te worden gereinigd Direct onder de pompkop bevindt zich een innovatieve combi-filtermand II gevuld met voorfiltermateriaal met een groot oppervlak, waar je bijzonder gemakkelijk bij kunt. Als het filtermateriaal in de voorfilter regelmatig gereinigd, resp. vervangen wordt, hoeft het overige filtermateriaal maar zelden te worden gereinigd.

• Hoge capaciteit biologische filterballetjes JBL MicroMec Door de vorm van de balletjes met een verschillend grote doorsnede hebben ze

zh52 een zelfreinigende werking. Daardoor hoeft het filtermaterial slechts met zeer lange tussenpozen te worden gereinigd. In verbinding met de gemakkelijk te reinigen voorfilter is een gebruiksperiode van maximaal een jaar van de hoofdfiltermaterialen mogelijk

• Eenvoudig te starten, veilig Met de ingebouwde snelstartinrichting is de filter heel eenvoudig te starten zonder het lastige aanzuigen van het water. Alle onderdelen van de filter zijn gemakkelijk te monteren; ze zijn zo geconstrueerd dat het niet mogelijk is ze verkeerd in elkaar te zetten. Een gepatenteerd [EP 1869973], innovatief slangaansluitblok voorkomt het morsen van water als de slang wordt losgekoppeld van de filter. Goedgekeurd door de Duitse keuringsinstantie TÜV en voorzien van het keurteken GS (gekeurde veiligheid).

• Volledig uitgerust en klaar voor gebruik De filter is geheel gebruiksklaar en reeds met de benodigde filtermaterialen gevuld. Bij de keuze van de materialen is er speciaal rekening mee gehouden dat een effi- ciënte mechanische en biologische reiniging van het water gewaarborgd is. U bent dus verzekerd van een aquarium met helder en gezond water. De meegeleverde accessoires maken het heel eenvoudig om de filter op bijna ieder zoet- of zeewateraquarium aan te sluiten Onderdelen en benaming

1. Slangaansluitblok met waterstop 1a Middelste hendel

4. Combinatiefiltermand II 4a Bovenste gedeelte 4b Onderste gedeelte

7. Waterafvoerbuis (naar het aquarium) met schroefkoppeling voor slang

12. Sluiting voor verstuiverbuis (voorgemonteerd!)

14. Korte bevestigingsclip voor zuignap (5 x)

15. Lange bevestigingsclip voor zuignap (5 x)

16. Aanzuigbuis (van het aquarium komend), uittrekbaar, slangkoppeling

18. Slang (12/16 bij CP e402, e702 en e902, 16/22 bij CP e1502, 19/25 bij CP e1902)53

F1 Voorfiltermateriaal: schuimstof met T-profiel, 15 ppi* F2 Biologisch hoofdfiltermateriaal: JBL MicroMec hoge capaciteit biofilterballetjes F3 Biologisch hoofdfiltermateriaal: schuimstofmat 25 ppi F4 Mechanisch/biologisch fijn filtermateriaal: schuimstofmat 35 ppi F5 Als accessoire verkrijgbaar: Mechanisch fijn filtermateriaal: watten textielvlies (2 - 3 lagen)

• inclusief slangaansluitblok ** uitgaand van een stroomprijs van €0,20/KWh

Uitpakken en voorbereiden De filter en de apart verpakte accessoires voorzichtig uit de verpakking nemen en op volle- digheid controleren. Indien delen van de inhoud ontbreken of beschadigd zijn, wendt u zich dan a.u.b. tot uw leverancier. Maak de 4 sluitclips aan de filterbak open en verwijder de pompkop. Alle modellen van de JBL CRISTALPROFI

greenline buitenfilter met serienummer X02 zijn voorzien van een nieu- we combinatie-filtermand II met een voorfilter met groot oppervlak. De bij oudere modellen aanwezige waterverdeelplaat is daarom komen te vervallen. Trek de filtermanden er één voor één uit en spoel de filtermaterialen onder lauwwarm kraanwater grondig af. Daarna de man- den weer in de volgorde, waarin u ze hebt verwijderd, terugzetten in de filter. Attentie: Nadat het voorfiltermateriaal is verwijderd, kan het onderste gedeelte van de combinatie-filtermand II van het bovenste gedeelte losgemaakt worden door de veranke- ringstappen iets in de richting van het midden van de mand te verplaatsen. Voor de montage eenvoudig insteken; de verankeringstappen worden hierdoor vanzelf vergrendeld. Voordat u de pompkop er weer opzet, is het zinvol om de filtermaterialen in de filter met een dosis JBL FilterStart reinigingsbacteriën (in dierenspeciaalzaken verkrijgbaar) als volgt bio- logisch te activeren: Giet de gehele inhoud van het benodigde aantal flesjes JBL FilterStart op het filtermateriaal in de voorfilter van de combi-filtermand. Benodigd aantal flesjes JBL FilterStart: CristalProfil e402: 1 flesje CristalProfi e702: 1 flesje CristalProfi e902: 2 flesje CristalProfi e1502: 3 flesjes CristalProfi e1902: 4 flesjes Zet nu de pompkop op de filterbak en sluit alle sluitclips. Let daarbij op de juiste positie van de aanzuigopening van de pompkop ten opzichte van van combinatie-filtermand II. Attentie: Alle lege filtermanden (met uitzondering van e402) zijn onderling willekeurig ver- wisselbaar. Alleen de combi-filtermand kan maar op een enkele plaats in de bak worden geplaatst: als laatste mand boven in de bak. De stand van de pompkop kan willekeurig 180° worden gedraaid. Daarbij moet combinatie-filtermand II eveneens 180° gedraaid worden, opdat de aanzuigopeningen weer op elkaar aansluiten. Wanneer de pompkop er per ongeluk niet goed is opgezet, sluiten de clips aan de bak niet. Gebruik in dit geval geen geweld, maar draai óf de pompkop óf de combi-filtermand 180°. Tip: De clips altijd kruisgewijs (d.w.z. diagonaal tegenover elkaar liggende clips) sluiten. Deze methode is minder belastend voor de profielafdichting in de pompkop en heeft bovendien tot gevolg dat de filter bijzoner nauwkeurig sluit.55

Slangaansluitblok en slangen bevestigen Draai de twee kleine sluithendels zodanig op de pompkop in de positie (●) tegenover de markering “OPEN” dat de sleuf aan de onderzijde van de hendels verticaal naar boven wijst. Plaats het slangaansluitblok nu, terwijl de middelste hendel omhoog staat, in de pompkop en druk het stevig aan. Fixeer de middelste hendel door hem naar onderen om te leggen en draai de twee kleine sluithendels in de „OPEN“-positie. De in het slangaansluitblok ingebouwde kogelafsluiters staan nu open en het slangaansluitblok kan niet worden verwijderd, zelfs als de middelste hendel omhoog zou worden gezet (veiligheidssluiting). Schuif iedere slang op een slangaansluitstuk en draai de moer linksom tot de slang vastzit.

De filter op zijn plaats zetten De filter is nu gereed om naar zijn bestemming te worden gebracht in bijvoorbeeld de aqua- riumkast. Let daarbij op het volgende: Als de filter in een aquariummeubel wordt geplaatst, mag het hoogteverschil tussen het wateroppervlak en de filterbodem niet meer dan 180 cm bedragen (e402: maximimaal 120 cm). Als de filter naast het aquarium komt te staan, moet de afstand tussen het wateroppervlak en de bovenkant van de filter minstens 20 cm bedragen. ATTENTIE: De filter mag alleen rechtop staand worden gebruikt!

Buizen en slangen aanbrengen Verbind de aanzuigmand met de aanzuigleiding en bevestig die vervolgens met behulp van de zuignappen en de bevestigingsclips aan de binnenzijde van het aquarium. Afhankelijk van de breedte van de aquariumrand moet u korte of lange clips nemen. Trek de telescoopbuis zo ver uit dat de aanzuigmand zich ongeveer 5 cm boven de bodemgrond bevindt. De twee delen van de telescoopbuis zijn tegen elkaar afgedicht door een O-ring, zodat de telescoop- buis zelfs bij een lage waterstand (bv. in schildpadbakken) geen lucht aanzuigt. Waterafvoerbuis, bochtstuk en eventueel de verstuiverstraalbuis met elkaar verbinden en eveneens met de zuignappen in het aquarium aanbrengen. De sluiting van de verstuiver- straalbuis eerst verwijderen en pas weer terugzetten, wanneer de filter in gebruik is. Belangrijk: De stekerverbindingen van onderdelen 8 – 12 onder elkaar en in verbinding met waterafvoerbuis (7) zijn NIET waterdicht. Deze mogen daarom UITSLUITEND IN het aquarium geplaatst worden. Let er tijdens het gebruik op dat eventueel aan de verbindingen naar bui- ten komend water niet buiten het aquarium terecht komt en meubels e.d. beschadigt. Tip: Bij plantenaquaria raden wij van het gebruik van de verstuiverstraalbuis af, omdat dit tot onnodige verliezen van het belangrijke plantenvoedsel CO

zou leiden. Optimaal is het ge- bruik van de afvoerbuis met het bochtstuk of de breedstraalbuis, waarbij de uitlaatopening onder het wateroppervlak moet liggen om zo een gemiddeld sterke oppervlaktestroming te verkrijgen. Met behulp van de twee verlengstukken kunt u de afstand tussen de uitlaatope-

zh56 ning en het wateroppervlak naar wens bepalen. Verbind de slang van de positie „IN“ aan het slangaansluitblok (zwarte aansluitbocht) met de aanzuigbuis, en de slang van de positie „OUT“ (grijze aansluitbocht) met de afvoerbuis. Zet de slangen vast door de moeren linksom aan te trekken tot de slangen goed vastzitten. Tip: Door de slang die van “OUT” naar het aquarium loopt van een JBL ProFlora Direct inline diffuseur te voorzien, verkrijgt u een effectieve en elegante CO

toevoer. Bovendien wordt het “gezicht” van het aquarium hierdoor niet door een diffuseur gestoord. JBL ProFlora Direct is als accessoire in de handel verkrijgbaar. Snijd de slangen zo kort mogelijk af om te voorkomen dat ze knikken. Door deze maat- regel wordt het bovendien gemakkelijker om de filter te starten.

In werking stellen Controleer of de twee kleine sluithendels op de pompkop op „OPEN“ staan. Tijdens de start- procedure moet de waterafvoerbuis met de verstuiverstraalbuis enz. zich BOVEN het wateroppervlak bevinden, zodat het apparaat optimaal ontlucht. Druk met de vlakke hand enkele malen op de „START“-knop boven op de pompkop tot het water in de aanzuigslang begint te lopen (d.w.z. in de op „IN“ aangesloten slang). Wacht tot de filter geheel met water is gevuld en het water in de slang naar de waterafvoerbuis (d.w.z. de met „OUT“ verbonden slang) dezelfde hoogte heeft bereikt als de waterspiegel in het aquarium. Sluit de filter nu aan op het lichtnet. Het water zal nu uit de waterafvoerbuis in het aquarium lopen. Aanvankelijk kan het water nog met de lucht zijn vermengd die nog tussen de lagen filtermateriaal was ingesloten. Door de filter zacht te schudden zal de lucht loskomen en samen met het water ontsnappen. Attentie: Als het de bedoeling is om een reeds aan het aquarium aanwezige filter door een JBL CRISTALPROFI

te vervangen, adviseren wij om de nieuwe filter gedurende de eerste 2 weken samen met het oude filter aan hetzelfde aquarium te laten lopen, voordat u de „oude“ filter demonteert. Hierdoor wordt de nieuwe filter optimaal met nuttige bacteriën bezet en het ontstaan van gevaarlijk nitriet in de overgangsperiode op ideale wijze voorkomen. Controleer of alle onderdelen dicht zijn!

Waterdoorstroming reguleren Indien gewenst, kunt u de hoeveelheid water die door de filter stroomt door middel van de sluithendel met het opschrift OUT (grijze aansluitbocht) bijstellen. Hoe verder u de hendel van de markering „OPEN“ wegdraait, hoe minder water door de filter stroomt. Voor het bijstel- len NOOIT de tegenoverliggende hendel gebruiken! Belangrijk: Om de volgende redenen is het niet raadzaam om het pompdebiet met meer57 dan de helft te verlagen: de pomp kan minder geruisarm beginnen te lopen, de levensduur van de rotor kan afnemen en het is niet meer zeker dat de voor de werking van de pompkop benodigde koeling naar wens functioneert. Opmerking m.b.t. tot het pompdebiet: Met het oog op een optimale en betrouwbare werking adviseren wij dringend om uitslui- tend originele filtermaterialen van JBL toe te passen. Bij de op de typeplaatjes en op de verpakking vermelde gegevens gaat het, zoals in de tech- niek gebruikelijk, om de maximale NULLASTGEGEVENS van de pomp, d.w.z. zonder slangen en zonder filtermaterialen: CP e402: 450 l/h CP e702: 700 l/h CP e902: 900 l/h CP e1502: 1400 l/h CP e1902: 1900 l/h Na aansluiting op het aquarium en afhankelijk van de lengte van de slang en de toegepaste filtermaterialen neemt het debiet in verschillend sterke mate af. Als gevolg van vuil in de slangen en/of de filtermaterialen zelf zal het pompdebiet verder afnemen. Met een slanglengte van 1,50 m en bij gebruik van de meegeleverde filtermaterialen bereikt de pomp in nieuwe of pas gereinigde toestand ongeveer de volgende volumestroomsterktes: CP e402: 200 – 250 l/h CP e702: 350 – 400 l/h CP e902: 380 – 450 l/h CP e1502: 800 – 900 l/h CP e1902: 1100 – 1200 l/h Wanneer deze waarden na verloop van tijd met ca. 50 % hebben afgenomen, is het tijd om filtermaterialen en slangen schoon te maken. Onderhoud en reiniging Attentie: Om te voorkomen dat de pompprestatie afneemt moet de filter regelmatig worden onderhouden en gereinigd. Alle JBL CRISTALPROFI

greenline buitenfilters zijn vanaf fabriek van een standaardvulling filtermaterialen voorzien die onder „normale omstandigheden“ voor schoon en gezond wa- ter zorgen. Ze bieden de voor de afbraak van schadelijke stoffen onontbeerlijke nuttige bac- teriën ideale kolonisatiemogelijkheden en zorgen er als gevolg van de mechanische voorrei- niging voor dat de bacteriën hun werk langdurig en ongestoord kunnen verrichten. Het spreekt vanzelf dat u de filtermanden overeenkomstig de omstandigheden van uw aqa- rium kunt vullen en hiertoe een keuze kunt maken uit het omvangrijke assortiment filterma-

zh58 terialen van JBL. Afhankelijk van de filtermassa kan uw keuze echter van invloed zijn op het pompvermogen van uw filter en op de duurzaamheid van de filtermaterialen.

Reiniging en vervanging van het filtermateriaal Vóór aanvang van werkzaamheden aan de filter in ieder geval de stekker uit het stop- contact halen! Draai de twee kleine sluithendels aan de pompkop zo ver mogelijk in de positie (●) tegen- over de markering „OPEN“. Trek de middelste hendel van het slangaansluitblok geheel naar boven en druk hem zo ver mogelijk naar voren. Hierdoor wordt het slangaansluitblok iets opgetild. Trek het slangaansluitblok er vervolgens naar boven toe uit. De kogelafsluiters in het slangaansluitblok zijn nu dicht en houden het water in de slangen. Hierdoor is uitgeslo- ten dat de afsluiters ongemerkt, bijvoorbeeld door kinderen, worden opengedraaid en het water naar buiten treedt. Open de 4 sluitclips aan de filterbak en neem de pompkop eraf. Verwijder de filtermanden met filtermateriaal en was de filtermaterialen met lauwwarm wa- ter (25 °C) af. Maak nooit ALLE filtermaterialen tegelijk schoon, omdat anders te veel nuttige bacteriën worden vernietigd. JBL CRISTALPROFI

uit de e-serie zijn zodanig ontworpen dat in de meeste gevallen alleen voorfilter (F1) schoongemaakt hoeft te worden en de overige filters slechts met langere tussenpozen. Tip: Vergeet niet alle slangen en buizen regelmatig met een geschikte borstel (bv. JBL Ceany) schoon te maken, omdat aan de binnenzijde aankoekende lagen bacteriën de pompprestatie van de filter drastisch verlagen.

Werking en vervangingsfrequentie van de afzonderlijke filtermaterialen (F1) JBL voorfiltermateriaal Dit is mechanisch voorfiltermateriaal van grove schuimstof dat in de vorm van een T-profiel is gesneden, zodat het zo veel mogelijk grof vuil kan opvangen. Wij adviseren om dit materiaal om de 2 maanden te vervangen. Het is mogelijk om het 1 à 2 keer uit te wassen. (F2) Hoge capaciteit biologische filterballetjes (JBL MicroMec) JBL MicroMec is een zeer poreus biologisch filtermateriaal van gesinterd glas dat door de bijzondere oppervlakte- en poriestructuur de kolonisatie van nuttige micro-organismen op ideale wijze ondersteunt. De organismen zorgen voor een effectieve biologische afbraak van schadelijke stoffen. Het filtermateriaal is daarom bij uitstek geschikt voor een intensieve biologische, langdurig werkzame filtratie in zoet- en zeewateraquaria. Door de vorm van de balletjes en de verschillend grote diameters heeft dit filtermateriaal een zelfreinigende wer- king. Afhankelijk van de aanwezige hoeveelheid vuil hoeft het materiaal daarom slechts om59 de 6 à 12 maanden even te worden afgespoeld. Wanneer de balletjes beginnen te brokkelen, moeten ze worden vervangen. Voor informatie over speciale filtermaterialen voor het oplossen van specifieke problemen zie hoofdstuk 12 en 13. (F3) Filterschuim (JBL UniBloc): Schuimstofpads met middelgrote poriën voor een effectieve biologische filtratie, omdat ze rei- nigingsbacteriën ideale kolonisatiemogelijkheden bieden. De pads zijn van een gedeelte voor- zien dat verwijderd kan worden, zodat er een ruimte ontstaat voor het aanbrengen van een filtermassa voor het bestrijden van bijzondere filtratieproblemen. De pads moeten ongeveer eens in de 6 maanden voorzichtig worden schoongemaakt. Na 3 à 4 reinigingsbeurten zijn de pads aan vervanging toe. Reinig en vervang altijd afwisselend slechts één van de twee pads. (F4) Filterschuim Eén schuimstof pad voor het onderste gedeelte van de nieuwe combinatie- filtermand II. De pad met kleine poriën vangt eventuele fijne vuildeeltjes op die de pomp kunnen beschadi- gen en heeft daarnaast een biologische werking. Maak de pad met kleine poriën ongeveer eens in de 4 maanden of naar behoefte (bijvoorbeeld als de pompcapaciteit afneemt) schoon. Na 3 à 4 schoonmaakbeurten vervangen. (F1 + F4 = JBL CombiBloc II) (F5) Wattenvlies (JBL SymecPad) Deze vliespads maken niet deel uit van de standaarduitrusting van de filter en zijn alleen als accessoires in de handel verkrijgbaar. Het zijn kwalitatief hoogwaardige pads van watten- vlies voor een mechanische fijnfiltratie. Hoewel de pads in iedere filtermand van de CRISTAL PROFI

filter passen, adviseren wij ze als laatste filter toe te passen, bv. in de plaats van de filterschuimpad met kleine poriën in het onderste gedeelte van combinatie-filtermand II. Wegens de fijnheid van de JBL SymecPads moet er rekening mee worden gehouden dat de filterprestatie sneller afneemt. Het verdient daarom aanbeveling ze om de 2 weken schoon te maken of te vervangen.

Schoonmaken van de slangen De slangen worden door bacteriën begroeid die als gevolg van het slijm dat ze produceren de waterdoorstroming aanzienlijk kunnen bemoeilijken. Algen komen slechts voor als het aquarium veel licht krijgt. Het verdient daarom aanbeveling om de slangen regelmatig met een borstel (bv. JBL Cleany) schoon te maken. Even onder de kraan afspoelen is meestal niet voldoende!

Schoonmaken van rotor en behuizing Draai de afdekkap van het rotorhuis naar links in de richting „Open“ en verwijder de kap met een lichte ruk. Trek de rotor vervolgens uit de behuizing. ATTENTIE: De rotor wordt door een magneet op

zh60 zijn plaats in het huis gehouden. Ga daarom bij het eruit trekken bijzonder voorzichtig te werk en let op uw vingers! De as van keramisch materiaal wordt door twee rubberen lagers op zijn plaats gehouden, die bij het eruit trekken aan de as, of op de bodem van het rotorhuis, of in het midden van het huisdeksel vast blijven zitten. Het rotorhuis, de rotor en de as met een geschikte borstel schoonmaken en tot slot met schoon water naspoelen. Door de onderdelen een tijdje in JBL Clean A (verkrijgbaar in de vakhandel) te laten liggen, zal kalkaanslag zonder moeite verdwijnen. Maak de pompkop nooit schoon door hem in water of een andere vloeistof te dompelen. Maak het oppervlak van het pomphuis schoon met een vochtige doek (bv. JBL WishWash). Plaats de keramische as en de rotor weer in het huis. Controleer daarbij of de rubberen lagers van de as aanwezig zijn en op de goede plaats zitten. Zet de rotorkap er weer op en draai deze met een lichte druk naar onderen zo ver mogelijk in de richting „CLOSE“. Noot: Indien de rotor tekens van slijtage vertoont en vervangen moet worden, vervang dan altijd de complete set bestaande uit de rotor met de as en de 2 rubberen lagers. Alleen dan is gewaarborgd dat de pomp goed en geruisarm werkt. Bij het verwijderen van rotor en as blijft één van de rubberen lagers vaak aan de bodem van de rotorbehuizing vastzitten en is er dan moeilijk uit te krijgen. Voor dit doel heeft JBL een speciaal gereedschap ontwikkeld dat als „uittrekhulp voor rotorlager“ in de dierenspeciaalzaak verkrijgbaar is. U krijgt er een nut- tige borstel bij om de rotorbehuizing mee schoon te maken.

De filter opnieuw in werking stellen Zet de pompkop weer op de filterbak en sluit de bevestigingsclips zoals hieronder (1) be- schreven. Zet het slangaansluitblok met de daaraan bevestigde slangen weer op zijn plaats zoals beschreven onder (2). Draai nu eerst de rechter afsluithendel en enkele seconden later de linker zo ver mogelijk in de richting „OPEN“. Als het water niet vanzelf in de filterbak begint te lopen, start de filter dan zoals in (5) is be- schreven. Sluit de filter weer aan op het lichtnet. Wat moet ik doen als… ... ik de pompkop er niet goed kan opzetten? Oorzaak Oplossing Een of meer ltermandjes te vol of niet goed op elkaar gezet Filtermandjes niet te vol doen; zorg dat de manden recht op elkaar zitten ... de filter aan de pompkop lekt? Oorzaak Oplossing De sluitclips zijn niet of niet goed gesloten Alle sluitclips goed sluiten61 De zuigopeningen van pompkop en combinatie- ltermand II liggen niet goed boven elkaar Pompkop of combinatie-ltermand II 180° draaien Er zit vuil op de proelafdichting De afdichtvlakken schoonmaken en met gewone vaseline insmeren De proelafdichting is er verkeerd ingezet, verdraaid, beschadigd of ontbreekt. De afdichting er op de juiste manier inleggen of vervangen Onder normale omstandigheden begint de lter pas te lekken, meestal aan de sluitclips, nadat hij enige tijd in gebruik is geweest. De afdichting in het slangaansluitblok is defect; slangaansluitblok vervangen. ... de filter niet werkt of er geen water uitkomt? Oorzaak Oplossing Geen voedingsspanning Stekker in het stopcontact steken Geen water in de lter De lter is niet zelf-aanzuigend! Druk op de startknop en vul de lter met water (5) Rotor en/of as scheef ingebouwd, as gebroken, de rubberen aslagers ontbreken, de bajonetsluiting van het rotorhuis zit scheef Demonteren, controleren en de defecte onderdelen vervangen, en weer in elkaar zetten. Let op de juiste stand van de as en de bajonetsluiting. Rotor ontbreekt of wordt geblokkeerd door grindkorrels; de wormkast of de rotor is defect Rotorhuis schoonmaken, intacte rotor inbouwen ... de filtercapaciteit sterk is gedaald? Oorzaak Oplossing Een van de sluithendels (of beide) aan de pompkop staat niet in de „OPEN“ positie Stand van de hendels controleren en zo nodig corrigeren Vuil in het slangaansluitblok Slangen loskoppelen en slangkoppeling in gemonteerde toestand en met de afsluithendels in de „OPEN“-positie met een geschikte borstel schoonmaken Slangen geknikt enz.. Controleer of de slangen geknikt zijn of zich ergens vernauwen enz. Zuigmand verstopt Zuigmand schoonmaken Vuilophoping in de slangen Slangen met een borstel schoonmaken Filtermateriaal erg vuil Filtermateriaal (met name de voorlter) schoonmaken Filtermateriaal in netjes verpakt Biologisch ltermateriaal met een langdurige werking, zoals JBL MicroMec, JBL Sintomec etc., niet in een jnmazig netje doen. Voor het oplossen van bijzondere problemen uitsluitend origineel JBL CRISTALPROFI

ltermateriaal met bijbehorende schuimstofrand toepassen (zie D). Filtermateriaal niet goed gereinigd Filtermateriaal uit het ltermandje verwijderen en schoonmaken

zh62 Het verkeerde ltermateriaal toegepast Fijn ltermateriaal, bv. watten, losjes in de ltermandjes plaatsen, zodat de doorstroming niet wordt geblokkeerd De pomp is vies Pompkamer, rotor en afdekkap met een borstel schoonmaken (10) Het water circuleert niet goed De startprocedure herhalen (5) Pompwaaier en/of -as scheef ingebouwd, as gebroken, de rubberen aslagers ontbreken, de bajonetsluiting van het rotorhuis zit scheef Demonteren, controleren, defecte onderdelen vervangen, en weer in elkaar zetten. Let op de juiste stand van de as en de bajonetsluiting. Een te groot aantal accessoires met het slangsysteem verbonden Accessoires (bv. UV-C zuiveringsappa-raat) verminderen de doorstroming. Accessoires verwijderen en eventueel op een aparte waterkringloop aansluiten. ... er lucht in de filter zit? Oorzaak Oplossing De aansluiting van de telescoopbuis zit onder het wateroppervlak Tijdens een gedeeltelijke waterverversing het water niet lager dan tot ca. 5 cm boven het aansluitpunt afzuigen. Anders stekker uit het stopcontact trekken. De lter is te hoog geplaatst De rand van de pompkop moet minstens 20 cm onder het wateroppervlak liggen; hoe dieper, hoe beter. De slanginstallatie lekt en zuigt lucht aan Controleer of alle verbindingen dicht zijn en goed zijn aangebracht De luchtsteen is te dicht bij de aanzuigleiding geplaatst In geval van een additionele luchttoevoer via een membraanpomp op voldoende afstand tussen de luchtsteen en de aanzuigleiding letten. De slangen aan „IN“ en „OUT“ zijn verwisseld Slangen goed aansluiten Grote stromingsweerstand veroorzaakt door vuil ltermateriaal of doordat het ltermateriaal niet los ligt maar in een net is verpakt Filtermateriaal schoonmaken, biologisch ltermateriaal met een langdurige werking (bv. JBL MicroMec, JBL SintoMec) niet in een jnmazig net doen. Voor het oplossen van bijzondere problemen uitsluitend origineel JBL CristalPro ltermateriaal met bijbehorende schuimstofrand toepassen (zie D). ... de sluithendels aan de pompkop stroef gaan? Oorzaak Oplossing De dichtingen glijden niet meer Slangkoppeling demonteren (7) en de afsluitkogels met gewone, overal in de handel verkrijgbare siliconenolie besproeien. Slangkoppeling weer inbouwen en de sluithendels enige malen heen en weer bewegen63 ... er vissen doodgaan en/of het water troebel wordt? Oorzaak Oplossing Nitrietvergiftiging door te snelle overgang van „oud“ naar „nieuw“. De nuttige bacteriën hebt u samen met de oude lter weggegooid. Oude en nieuwe lter gedurende de eerste 2 weken samen aan hetzelfde aquarium laten draaien of 1/3 van het oude ltermateriaal in de nieuwe lter overdoen. Het aquarium niet ook nog eens tegelijk een grote schoonmaakbeurt geven! Speciale filtermaterialen voor het oplossen van specifieke problemen

Filtermaterialen voor gebruik met schuimstofrand: De hierna genoemde filtermaterialen bereiken hun maximale werking als ze langzaam door- stroomd worden. Bij JBL CristalProfi filters uit de e-serie wordt dit bereikt door toepassing van het tweetraps-principe: Filterschuim F3 (UniBloc) is al zodanig vormgegeven dat een ovaal vormige kernzone verwijderd en door speciaal filtermateriaal in een fijnmazig netje vervangen kan worden. Dankzij deze opbouw stroomt het water langzaam door de speciale filtermedia, zodat deze hun werking optimaal kunnen ontplooien. Tegelijk zorgt de schuim- stofrand F3 ervoor dat de totale waterdoorstroming zo min mogelijk wordt afgeremd. De hierna genoemde filtermedia zijn voor dit doel geschikt: CarboMec - Hoogactieve kool Verwijdert restanten medicijnen, troebelheid en hoog moleculaire verontreinigingen uit zoet water en zeewater. Veroorzaakt praktisch geen verhoging van de geleidbaarheid en het fos- faatgehalte van water. PhosEx ultra - De oplossing van algenproblemen door de betrouwbare verwijdering van fosfaat Voorkomt of verwijdert ongewenste algen door fosfaat, het hoofdvoedsel van algen, aan zoet water en zeewater te onttrekken. NitratEx - Nitraat verwijderend middel Verwijdert nitraat uit zoet water. Voorkomt of verwijdert ongewenste algen door nitraat, een van de voedingsstoffen van algen, betrouwbaar uit zoet water te verwijderen. Het middel bestaat uit een uitwisselingshars, die met keukenzout geregenereerd kan worden. ClearMec - Verwijdert schadelijke stoffen en staat zo garant voor kristalhelder water zonder algenoverlast Een mengsel van leemballetjes en speciale harsen dat schadelijke stoffen als fosfaat, nitraat en nitriet uit zoet water verwijdert en daarmee de voedingsstoffen van algen aan het water

zh64 onttrekt. Omdat de leemballetjes nuttige bacteriën bovendien een ideaal leefmilieu bieden, vindt bovendien een biologische afbraak van schadelijke stoffen plaats. Het resultaat is kris- talhelder en gezond water.

Filtermaterialen voor gebruik zonder schuimstofrand: De hierna genoemde filtermassa’s remmen de doorstroming in het filter nauwelijks af en hebben daarom geen rand van schuimstof nodig. De hoeveelheid is precies afgestemd op een filtermandje uit de JBL CRISTALPROFI

e-serie. JBL MicroMec - Biologische filterballetjes met een groot prestatievermogen JBL MicroMec is een zeer poreus biologisch filtermateriaal van gesinterd glas dat wegens zijn bijzondere oppervlakte- en poriestructuur de bezetting met nuttige bacteriën sterk begunstigt. Het zorgt voor een effectieve biologische afbraak van schadelijke stoffen en is daarom bijzonder geschikt voor een intensieve en langdurige biologische filteractiviteit in zoet- en zeewateraquaria. Keramische ringen (JBL CerMec) Mechanisch filtermateriaal dat ook biologisch werkt, omdat het nuttige bacteriën een goed leefmilieu biedt. Door de vorm van de ringen dient dit materiaal voornamelijk om de stroom water in alle richtingen te leiden en zo een optimale doorstroming van de filter te waarbor- gen. JBL TorMec - Pellets van actieve turf voor natuurlijk tropisch water JBL TorMec Pellets worden vervaardigd door twee turfcomponenten met een verschillend gehalte aan humusstoffen aan elkaar te persen. Zo wordt bereikt dat het middel van begin af aan werkt en dat het daarnaast een zorgvuldig uitgekiende langdurige werking heeft. Dank- zij het hoge gehalte aan humusstoffen verlaagt JBL TorMec de carbonaathardheid en de pH van het water. Het voorkomt het ontstaan van algen, omdat het water licht verkleurt, zodat bepaalde delen van het lichtspectrum worden uitgefilterd, zoals dat bij natuurlijk water in de tropen gebeurt.65 Garantie van de fabrikant De garantie wordt naast de wettelijke rechten van de klant tegenover de verkoper verleend op levering van goederen die vrij zijn van gebreken en betekent geen beper- king van de uit § 437 Duits burgerlijk wetboek voortvloeiende stelbare eisen wegens gebrekkige goederen. Wij, JBL GmbH & Co. KG, Dieselstr. 3, D-67141 Neuhofen, Germany, verlenen voor de hierna te noemen producten tegenover de eindafnemer een garantie van 2 jaar vanaf de datum van aankoop dat deze vrij zijn van gebreken en goed werken. Bovendien bieden wij de eindafnemer, nadat deze het product binnen de wettelijke garantietermijn van twee jaar bij https://www.jbl.de/productregistration heeft geregistreerd, een verdergaande garantie van 4 jaar gerekend vanaf de datum van aankoop voor het apparaat aan: JBL CristalProfi e402 greenline, JBL CristalProfi e702 greenline, JBL CristalProfi e902 greenline, JBL CristalProfi e1502 greenline, JBL CristalProfi e1902 greenline Van de garantie uitgesloten zijn slijtage-onderdelen, zoals bv. de ingebouwde afdich- tingsringen, de pompwaaier en assen. De garantie bestaat uit het repareren van defecte onderdelen door deze te vervangen (gratis levering van een vergelijkbaar product) of ze, rekening houdend met de tech- nische eisen aan het product, te herstellen, waarbij de keuze aan ons is. Voor de onderdelen die uit hoofde van de garantie gerepareerd of vervangen zijn, geldt de resterende garantietijd. De garantie omvat niet de vergoeding van directe of indirecte gevolgschade. De garantie geldt uitsluitend voor verkopen aan klanten binnen de Europese Unie. De garantie vervalt, wanneer het product door de klant zelf of door derden niet deskun- dig is gemonteerd, onderhouden of gereingd, opzettelijk is beschadigd of op welke wijze dan ook niet voor het doel waarvoor het bestemd is is gebruikt. Tijdens de geldigheidsduur van de garantie kunt u zich op vertoon van een geldig bewijs van aankoop tot uw dierenspeciaalzaak wenden of via http://www.jbl.de/nl/support----/service-klantenservice contact met ons opnemen.
