GEBRUIKSAANWIJZING EasyTouch Panel 10 MARMITEK

GEBRUIKSAANWIJZING 51

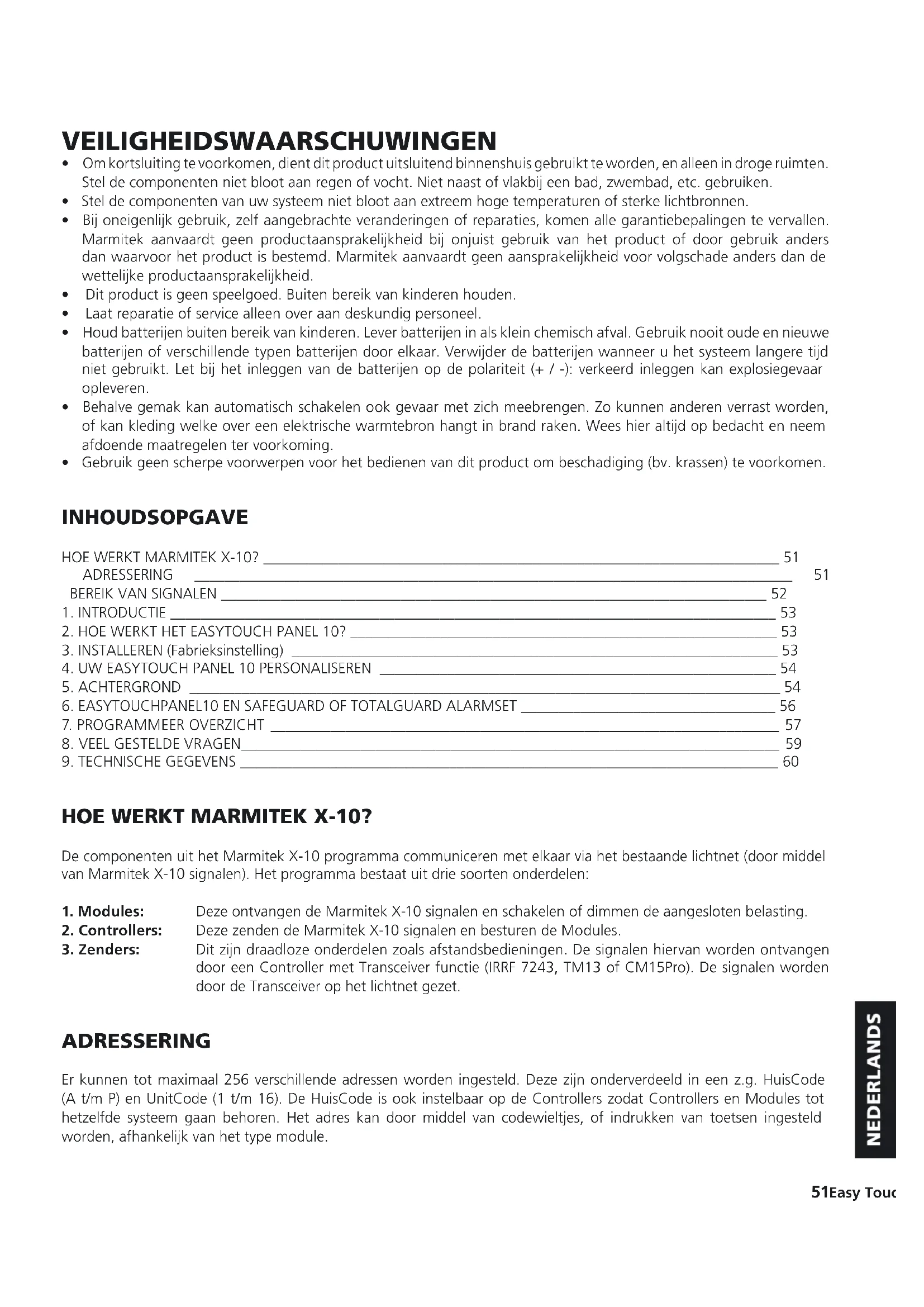

SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
  Stel de componenten van uw systemeem Niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparacies, komen alle garantiebepalingen te verrallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoort het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Laat reparatie of service alleen over aan deskundig personeel.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als Klein chemisch afval. Gebruik nooit oude en neue batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wonneur u het system langere tijd Niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+/ -): verkeerd inleggen kan explosiegevaar opleveren.
• Behalve gemak kan automatisch schakelen ook gevaar met zich meebrengen. Zo können anderen verrast worden, of kan kleding welke over een elektrische warmtebron hangt in brand raken. Wees hier altijd op bedacht en neem afdoende maatregelen ter voorkoming.
• Gebruik geen scherpe voorwerpen voor het bedieren van dit product om beschadiging (bv. krassen) te voorkomen.

INHOUDSOPGAVE

HOE WERKT MARMITEK X-10? 51
ADRESSERING 51
BEREIK VAN SIGNALEN 52

1. INTRODUCTION 53
2. HOE WERKT HET EASYTOUCH PANEL 10? 53
3. INSTALLEREN (Fabrieksinstelling) 53
   4.UW EASYTOUCH PANEL 10 PERSONALISEREN 54
   5.ACHTERGROND 54
   6.EASYTOUCHPANEL10 EN SAFEGUARD OF TOTALGUARD ALARMSET 56
   7.PROGRAMMEEROVERZICHT 57
4. VEEL GESTELDE VRAGEN 59
5. TECHNISCHE GEGEVENS 60

HOE WERKT MARMITEK X-10?

De componenten uit het Marmitek X-10 programma communiceren met elkaar via het bestaandelichtnet (door middel van Marmitek X-10 signalen). Het programme bestaat uit drie soorten onderdelen:

1. Modules: Deze ontvangen de Marmitek X-10 signalen en schakelen of dimmen de aangesloten belasting.
2. Controllers: Deze zenden de Marmitek X-10 signalen en besturen de Modules.
3. Zenders: Dit zichdraadloze onderdelen zoals afstandsbedieningen. De signalen hiervan worden ontvangen door een Controller met Transceiver functie (IRRF 7243, TM13 of CM15Pro). De signalen worden door de Transceiver op hetlichtnet gezet.

ADRESSERING

Er können tot maximaal 256 verschillende adressen worden ingesteld. Deze zijn onderverdeeld in een z.g. HuisCode (A t/m P) en UnitCode (1 t/m 16). De HuisCode is ook instelbaar op de Controllers zodat Controllers en Modules tot hetzelfde systeme waar behoren. Het adres kan door middel van codewieltjes, of indrukken van toetsen ingesteld worden, afhankelijk van het type module.

Het Marmitek X-10 Systeem bevat standard commando's waar bij alle units binnen bezelfde HuisCode tegelijkertijd worden aangestuurd (bv. alle verlichting aan, allesuit, etc.).

BEREIK VAN SIGNALEN

Bereik van Marmitek X-10 signalen over hetlichtnet en dit bereik vergroten.

Het Marmitek X-10 Systeem is gebaseerd op communicatie via het bestandelichtnet. Het bereik van de signalen over hetlichtnet is erg afhankelijk van deplaatselijke situatie. Een aardig gemiddelde van het bereik isECHter een kabellengte van 80 meter.

Bij problemen met het bereik van Marmitek X-10 signalen zijn de volgende factoren van belang:

1. Wonneer er meererefasen in huis worden gebruikt, kan het nodig zich om diezefasen te koppelen voor Marmitek X-10 signalen. Dit koppelen Aunt u doen door het gebruik van FD10 Fase Koppelfilters en is nodig als wandcontactdozen en verlichtingspunten daadwerkelijk verdend zich over meererefasen (meerdere groepen is geen enkel probleem voor het Marmitek X-10 signal). Voor grotere panden adviseren wij het gebruik van een actieve 3fasen repeater inplaats van Fase Koppelfilters.

2. Marmitek X-10 signalen können worden gedempt door apparatuur en verlichting welke op het Lichtnet is aangesloten. In normale huisinstallaties is dit effect normal gesproken verwaarloosbaar (het Marmitek X-10 Systeem maakt onder andere gebruik van actieve versterking om dit efect te elimineren). Toch kurz u het soms treffen dat een apparaat in uw wonig roet in het eten gooit. Mocht u merken dat signalen Niet alkjd goed doorkomen dan kurz u zo'n apparaat relatief eenvoudig opsporen door de stekkers van verdachte apparatuuruit het stopcontact te halen en opnieuw te testen. Merkt u dat uw bereikprobleem verholpen wordt door bv. de stekker van uw PC monitoruit het stopcontact te halen, dan kurz u het probleem oplossen door deze PC monitor te voorzien van een FM10 Plug-in Filter. Dit Plug-in Filter zorgt er dan voor dat de signalen nicht langer worden gedempt door het betreffende apparaat.

Apparatuur die hierbij de moeite waard is om te controleren:

PC monitoren

PC's met relatief zware voedingen

Oude televisies

Kopiererapparaten

Gasontladingslampen met elektronisch voorschakelapparaat

Ook een ruimte met veel TL verlichting kan voor storing zorgen.

1. Sommige (oude) apparaten kuren stoorsignalen hetlichtnet opsturen, waardoor de Marmitek X-10 communicatie verstoord wordt. Het gaat dan om apparatuur welke stoort op een freiuentie van 120kHz . Deze 120kHz worden door het Marmitek X-10 Systeme gebruikt alsZendfrequentie om digitale informatatie te verzenden over hetlichtnet. Apparatuur die dit soort signalen uitzendt konnen voorzien worden van een FM10 Plug-in Filter. Hierdoor zullen stoorsignalen Niet langer hetlichtnet bereiken.
2. Door de opbouw van het signal kannen andere (stoor)bronnen de modules uit het Marmitek X-10 Systeem nooit activeren of deactiveren. Wel kan het signal worden gedempt door bv. babyfoons welke continue in de TALK' mode staan. Door aanwezigheid van dit soort signalen is het maybeik dat het Marmitek X-10 signal Niet doorkomt.
3. Hetlichtnet in uw woning houdt Niet op bij de Voordeur. Alles wat buiten (dicht bij) uw woning op hetlichtnet is aangesloten kan van invloed+zijn op Marmitek X-10 signalen. Met name als uw woning bv. grenst aan een fabriekshal met zware machines is het nuttig om de binnenkomende fasen te voorzien van FD10 Fase Koppelfilters. Deze filters vormen als het ware een blokkade voor alle signalen die uw woning in of uit wilten, maar zorgen ook voor een perfecte 'impedantie aanpassing' van hetlichtnet in uw woning. U maakt uw woning als het ware Marmitek X-10 geschikt door hetplaatsen van deze units. Daar bij koppelen ze ook meteen de fasen (zie punt 1 hierboven).

1. INTRODUCTION

Gefeliciteerd met de aankoop van de Marmitek EasyTouch Panel 10! Met dit touch screen bedieningspaneel kut u eenvoudig al uw Marmitek X-10 modules bedieren. Met de meegeleverde achtergrond kut u direct de standard functies van uw EasyTouch Panel 10 uitproberen. Deze achtergrond kut u desgewenst verrangen door iedere willekeurige fot of afbeelding. Vervolgens kut u het paneel zowel in als op de wand bevestigen. Zo worden uw bedieningspaneel heel persoonlijk en past de Marmitek EasyTouch Panel 10 in ieder interieur! U heeft geen computer nodig om de EasyTouch Panel 10 te programmeren.

De producten van Marmitek worden met groe zorgvuldigheid gemaakt en+zijn van hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies om optimaal te genieten van de maybeikheden van dit product.

2. HOE WERKT HET EASYTOUCH PANEL 10?

De werkung van het EasyTouch Panel 10 is te vergelijk den een X-10 afstandsbediening. Echter, met dit productekt u inplaats van de vaste toetsen op de afstandsbediening, nu zich de positie, grootte en functie van de druktoetsen eenvoudig kiezen en definierten. De EasyTouch Panel 10 zende Marmitek X-10 commando's draadloos (RF) maar uw Marmitek X-10 transceiver, die ze verwolgens op hetlichtnet plaatst. De geinstalleerde Marmitek X-10 modules ontvangen deze commando's en schakelen of dimmen de aangesloten lampen en apparaten.

3. INSTALLEREN (FABRIEKSINSTELLING)

Verwijder het lipje zichter in het midden op het paneel bij de batterijhouser door eraan te trekken, zatat het EasyTouch Panel 10 van stroom voorzien worden. De fabrieksinstelleningen zijn nu direct actief en u kunt de werkig testen.

Zorg hierbij dat u een Marmitek X-10 transceiver heeft geplaatst binnen het bereik van het bedieningspaneel en deze ingesteld is op de te gebruiken huiscode(s). Deze zorgt er voor dat de RF signalen van het EasyTouch Panel om gezet worden in X-10 signalen en op het Lichtnet gezet worden. Als u een TM13 als transceiver gezruikt, za alles huiscodes doorsturen als hij op huiscode P staat.

Geheugen (Fabrieksinstalling)

De EasyTouch Panel 10 heft een ingebouwd geheugen voor 2 configuraties (MEMORY 1 en MEMORY 2). In configuratie 1 zijn de fabrieksinstellungen opgeslagen. Configuratie 2 is leeg. U(Intent zowel configuratie 1 als 2 aan eigen wens programmeren. (zie Hoofdstuk 4.UW EASYTOUCH PANEL 10 PERSONALISEREN)

Bedieren (Fabrieksinstelling)

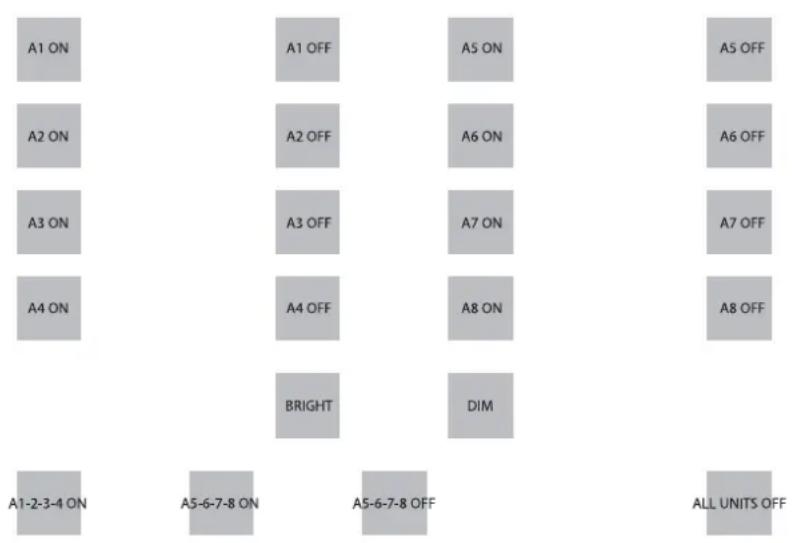

In de volgende afbeelding ziet u de commando's die in de fabrieksinstelling van de EasyTouch Panel 10 staan voorgeprogrammeerd in MEMORY 1:

Drukt u op de eerste druktoets, dan zal dus het adres A1 AAN, verzonden worden. De apparaten en/of de lampen die op dit adres (A1) staan zullen dus AAN gaan. Enzovoorts.

Met de BRIGHT en DIM druktoets, kurz u de lamp die u het staat bediend heeft, dimmen of feller latent branden.

Let op: dit kan alleen wanner er een lamp/module) op dit adres geinstalleerd is.

Onderaan staan 3 voorbeelden van z.g. Macrodruktoetsen. Een Macro voert de functie van 1 tot 4 andere druktoetsenuit. Zo verzendt u, door op de Macrodruktoets linksonder te drukken, achtereenvolgens A1 AAN, A2 AAN, A3 AAN en A4 AAN.

De 2e Macrodruktoets zal module A5 t/m A8 een voor een inschakelen. De 3e Macro zal module A5 t/m A8 een voor een uitschakelen. De meest rechtse druktoets verstuurt het "ALL UNITS OFF" commando, waarkee alle units op huiscode A directuitgeschakeld worden.

Als u een TM13 als transceiver gebruikt en deze op HuisCode A heeft ingesteld,kest u het paneel direct testen door met de eerste 2 druktoetsen (A1 ON,A1 OFF) de lamp of het apparaat dat in de TM13 is gestoken in en uit te schakelen. De UnitCode van de TM13 is namelijk altijd 1.

4. UW EASYTOUCH PANEL 10 PERSONALISEREN

De fabrieksinstellungen zijn handig voor een korte demonstratie of test. Echter, om alle möglichkheden te benutten die het EasyTouch Panel 10 biedt,(Int u het paneel volledig maar eigien wens instellen.Dit gaat heel eenvoudig op de zichijde van het paneel.Hiervoor heeft u dus geen computer nodig.U bent hierbij vrij om zelf de positie,grootte en functie van de druktoetsen te bepalen.

Configurations

U kunt zowel MEMORY 1 als MEMORY 2 configureren zoals u dat wilt en desgewenst eenvoudig wisselen:tussen de 2 configuraties. Als u een fabrieksreset (FACTORY RESET) utvoert, za configuratie 1 wee de fabrieksinstellen gen bevatten. Configuratie 2 is dan leeg.

Druktoetsen

Per configuratie kurz u maximaal 30 druktoetsen programmeren. Hierbij kurz u kiezen uit 3 afmetingen:

Klein (15x15mm)

Middel (25x15mm)

Groot (25x25mm)

Houdt u er rekening mee, dat er ongeveer een halve cm ruimte tussen de te bepalen druktoetsen moet zitten.

Functies en Adressen

U kunt alle functies, Huis- en UnitCodes door elkaar gebruiken in 1 configuratie.

5. ACHTERGROND

Creeren

U kunt elke gewenste achtergrond in het paneel plaatsen. Hiervoor kunt u een foto van uw gezin kiezen, een plattegrond van uw woning of iedere andere te bedeken afbeelding, fot of tekening. Meer informatie vindt u op www.marmitek.com.

Wisselen

Leg de EasyTouch Panel 10 met het aanraakschemn waar beneden op tafel. Draai de twee sluitklemmenaar het midden van het paneel. U kunt nu voorzichtig het paneel openen en de achtergrond verrangen door uw eigien achtergrond. Sluit het paneel wee en draai de twee sluitklemmen wee terug.

PROGRAMMEREN

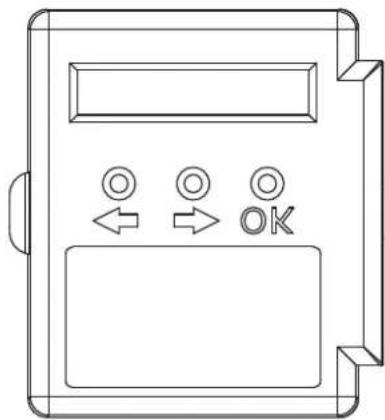

Leg de EasyTouch Panel 10 met het aanraakschemnaar beneden op tafel. U ziet rechts een LCD display met waaronder 3 toetsen: , en de OK toets.

Druk op een willekeurige toets. Het display za nu tekst weergeven en u hoor een korte toen ter bevestiging dat u op een toets gedrukt heeft.

Met de , toetsen=kunt u nu door het menu bladeren. Een overzicht van de menu's vindt u op de eerste pagina van deze gebruiksaanwijzing.

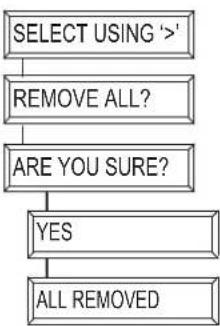

Druktoetsen verwijderen

Als u uw eigenc configuratie wilt definiieren, moet u eerst de reeds bestaande druktoetsen verwijderen. Zo verwijdert u alle reeds bestaande druktoetsen van de actieve configuratie (configuratie 1 of 2):

maak uw keuze door op , te drukken

ALLES VERWIJDEREN?, druk op "OK"

WEET U HET ZEKER?, druk op "→"

JA, druk op "OK"

ALLE DRUKTOETSEN VERWIJDERD

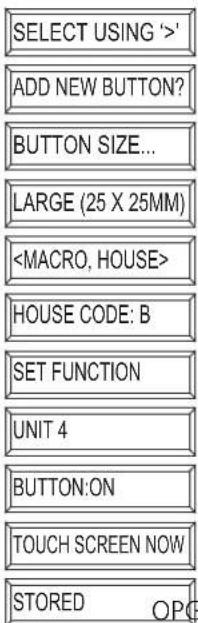

Druktoetsen toevoegen

U kunt de positie, groote en functie van iedere druktoets zelf bepalen. Hier geven wij een voorbeeld van hoe u een groet druktoets toevoegt (25x25mm) met Huis/Unit Code "B4" en functie "ON"

maak uw keuze door op te drukken

NIEUWE DRUKTOETS TOEVOEGEN?, druk op "OK"

DRUKTOETS GROOTTE, druk op "→"

BEVESTIG FUNCIE, druk op "→, →"→

UNIT CODE 4, druk op "OK"

DRUKTOETS AAN, druk op "OK"

RAAK NU HET AANRAAKSCHERM AAN. Druk net zo lang op de plek waar u de druktoets wilt programmeren, totdat u 5 korte en een lange toon hoort.*

GESLAGEN, uw druktoets is nu geprogrammeerd.

*Nb. Wanner u een druktoets te zich bij een andere druktoets wilt programmeren, dan verschijnt de melding "ERROR OVERLAP!" op het scherm. U dient dan een andere positie te kiezen voor de druktoets.

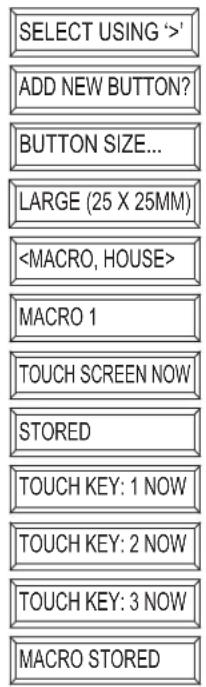

Macro's toevoegen

Het is ook möglich om een druktoets te definierten, die de functie van 1 tot 4 andere druktoetsen uitvoert. Dit noemt men een Macrofunctie. U programmeert dan eerst de individuèle druktoetsen. Als u na het programmeren de Macrodruktoets aanraakt, worden de commando's, die u onder de bij het programmeren geselecteerde druktoetsen heeft gekozen, 1 voor 1 uitgevoerd.

Hier geen wij een voorbeeld van hoe u een Macrodruktoets (25x25mm) toevoegt waarmee 2 commando's worden uitgevoerd:

maak uw keuze door op te drukken

NIEUWE DRUKTOETS TOEVOEGEN?, druk op "OK"

DRUKTOETS GROOTTE, druk op " "

GROOT, druk op "OK"

←MACRO, HUISCODE→druk op "

MACRO 1, druk op "OK"

RAAK NU HET AANRAAKSCHERM AAN, druk net zo lang op de plek waar u de druktoets wilt programmeren, totdat u 5 korte en een lange toon hoort.

OPGESLAGEN, uw druktoets is nu geprogrammeerd.

RAAK NU DRUKTOETS 1 AAN, druk op de druktoets waarvan u de functie als eerste wilt latentuitvoeren bij het bedieren van de Macrotoets.

RAAK NU DRUKTOETS 2 AAN, druk op de druktoets waarvan u de functie als tweede wilt latentuitvoeren bij het bedieren van de Macrodruktoets.

RAAK NU DRUKTOETS 3 AAN, u kurz ook een derde en vierde commando onder de Macrodruktoets toevoegen. Wilt u dit nicht, raak het scherm dan nicht meer aan.

U krijgt dan na enkele seconden automatisch de melding MACRO STORED op het display te zien. De nieuwe Macrodruktoets is nu geprogrammeerd.

6. EASYTOUCHPANEL10 EN SAFEGUARD OF TOTALGUARD ALARMSET

Als u in het bezit bent van de SafeGuard of TotalGuard alarm set, dan kunt u uw set ook met het EasyTouchPanel10 in ofuit schakelen.

U kunt de volgende druktoetsen toevoegen: FULL ARM, HOME ARM, DISARM, PANIC.

Als u deze druktoetsen toe voegt, is het natuurlijk nicht de bedoeling, dat u deze in uw eigien achtergrond aan geeft. Het要去 een "geheime" plek worden op uw EasyTouchPanel10, die alleen bij u en de mensen die hiertoe gerechtigd zich bekend is. Op het uitvouw diagram vindt u de structuur om deze toetsen in te programmeren.

Als u een van deze druktoetsen heeft ingeprogrammeerd, volg dan de procedure "Aanmelden van de sleutelhangerafstandsbediening" in de gebruiksaanwijzing bij uw SafeGuard/TotalGuard.

Als bevgraagd worden om een toets van de sleutelhanger in te drukken, drukt u op de geprogrammeerde druktoets (FULL ARM, HOME ARM, DISARM of PANIC) op uw EasyTouchPanel10. De centrale geeft een pieptoon ter bevestiging. Op het display verschijnt "AFST X OK".

U hoeft deze procedure maar 1 maal uit te voeren.

7.PROGRAMMEEROVERZICT

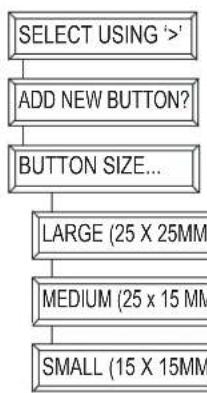

Een Macro druktoets toevoegen

Maak uw keuze

Nieuwe druktoets toevoegen

Druktoets grotte

Groot (25x25mm)

Middel (25x15mm)

Klein (15x15mm)

Selecteer MACRO

Macro 1...4

Raak het scherm aan

Opgeslagen

Raak druktoets 1 aan

Macro opgeslagen

Raak druktoets 2 aan

Wacht 5 sec. en uw Macro is opgeslagen, of

Raak druktoets 3 aan

Wacht 5 sec. en uw Macro is opgeslagen, of

Raak druktoets 4 aan

Macro opgeslagen

Een functie druktoets toevoegen

Maak uw keuze

Nieuwe druktoets toevoegen

Druktoets grootte

Groot (25x25mm)

Middel (25x15mm)

Klein (15x15mm)

Selecteer HOUSE

Huiscode A...P

Selecteer functie

Unitcode 1...16

Alleverlichtingaan

Alle apparatenuit

Dim +

Dim -

Druktoets AAN

Druktoets UIT

Druktoets WISSELEN

Raak het scherm aan

Opgeslagen

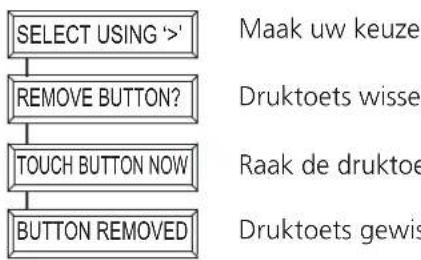

Een druktoets wissen

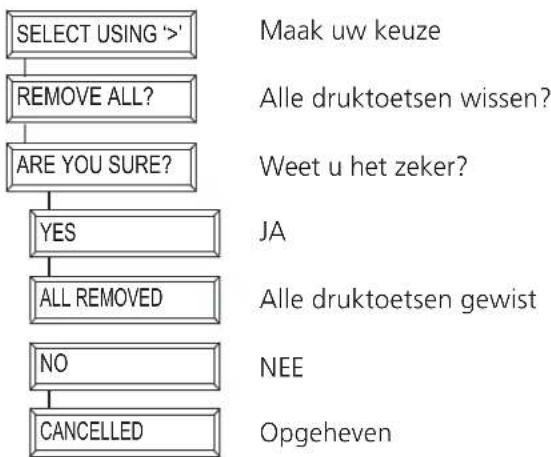

Alle druktoetsen wissen

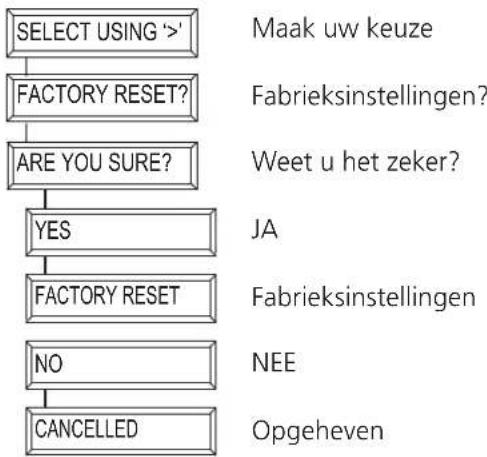

Fabrieksinstellungen

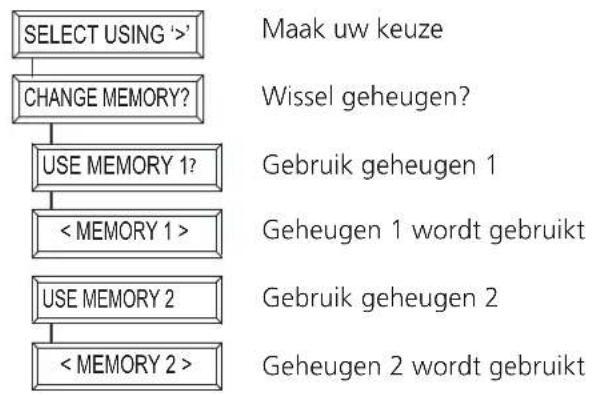

Wissel geheugen

Hoe kommt het dat sommige Modules spontaan aan- of uitgaan?

Het kan zichen dat het geinstalleerde Marmitek X-10 Systeem beinvloed worden door een ander X-10 Systeem in de buurt. Aangezien de Marmitek X-10 signalen over het Lichtnet worden verstuurd is het möglichk dat de signalen het pand inkomen of verlaten. Dit probleem kan verholpen worden door het kiezen van een andere HuisCode (A..P). Ook konnen FD10 Fase Koppelfilters geplaatst worden om in- en uitgaande signalen te blokkeren.

Mijn modules reageren nicht op mijn controller.

Zorg ervoor dat alle gebruike componenten ingesteld zich op de zelfde Huiscode (lettercode A..P).

Mijn modules reageren Niet op是我的 afstandsbediening of sensor.

Bij het gebruik van afstandsbedieningen of sensoren dient u gebruik te makeen van een TM13 Transceivermodule of een centrale van een Marmitek X-10 Alarmsystem. Deze zetten de signalen van de afstandsbedieningen en sensoren om maar het Marmitek X-10 Lichtnetprotocol. Ook bij meertere afstandsbedieningen en sensoren is maar een centrale transceiver nodig.

Kan ik het bereik van mijn afstandsbediening vergroten door de inzet van meer Transceivers?

Ja. U sunt meerere TM13 Transceivers in uw woning gebruiken als het bereik van uw afstandsbedieningen nicht toereikend is. De TM13's zich voorzien van zgn. collision detection om te voorkomen dat de signalen verstoord worden wanner beide TM13 units gelijktijdig gaan zenden op het Lichtnet. Om uw Marmitek X-10 Niet onnodig traag te maken en om het horten en stoten bij dimmen te voorkomen要去 u er voor zorgen dat de TM13 units zo ver möglichk van elkaar in de woning worden geplaatst.

Ik heb een druktoets gedefinieerd, maar als ik hierop druk hoe ik wel een korte toon, maar verder gebeurt er niets.

De EasyTouch Panel 10 zorgt er voor dat na aanraken van het scherm de bijbehorende Marmitek X-10 code draadloos worden verstuurd. Dit signal haat opgevangen worden door een Marmitek X-10 tranceiver, die dit signal verwolgens op het lichtnet zet en zo een module kan bedieren. Controller of uw tranceiver dit signal wel ontvangt door bij gebruik van een TM13 bijvoorbeeld een TOGGLE druktoets te definiieren, die ingesteld is op de huiscode van de TM13 en UnitCode 1. Als u deze druktoets op het scherm met tussenposen van 1 seconde aanraakt,要去 u de TM13 horen schaken. Als u meerere huiscodes door elkaar gebruikt heeft, zorg dan dat u ook meerere TM13 modules gebruikt, die ieder op een gebruekte huiscode staan ingesteld. Of zet de huiscode van uw TM13 op huiscode P. Dan zal de TM13 ALLE ontvangen huiscodes op het lichtnet om zetten.

Ik kan de keuze "ALL LIGHTS ON", "ALL LIGHTS OFF", "ALL UNITS OFF", "DIM UP" en "DIM DOWN" Niet vinden

Deze functies zichn nicht gebonden aan een UnitCode. Wilt u deze functies programmeren, blader dan door de UnitCodes (1...16). Na UnitCode 16 of voor UnitCode1 vindt u de hierboven vernoemde functies.

Hoe kan ik een toets verplaatsen?

U verplaatst een druktoets door de huidige druktoets te verwijderen en deze opniewu toe te voegen.

Hoe kan ik het scherm schoon make?

U kunt hiervoor een schone, zachte pluisvrijde doek gebruiken, die u licht kunt bevochtigen met gedemineraliseerd water. Spuit geen vloeistoffen direct op het scherm.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com.

Aanraakschem en lijst

Voeding: 2 × AAA batterijen

Material lijst: Geborsteld aluminium

Fotogrootte: 218 × 165 ~mm

Zichtbare fotogrootte: 210x154mm

Afmetingen: 260 × 205 × 20mm

Zender

Zender: Ingebouwde Marmitek X-10/RF zender

Antenne: Geintegreerde antennae

Bereik: Tot 30 m vrije veld, tot 20m door vloeren en muren.

Protocol: Marmitek X-10 RF protocol

Controller

Aantal configurations: Maximaal 2

Aantal druktoetsen: Maximaal 30 per configuratie

Druktoetsgrootte: Klein (15x15mm)

Minimale ruimte:tussen druktoetsen:

Schermresolutie:

Medium (25x15mm)

Groot (25x25mm)

4mm

255 × 255 punten

X resolutie 0,9mm

Y resolutie 0,7mm

Geheugen: Instellingen blijven bewaard na spanningsverlies

Functions:
Instellen huis/unit code, Unit AAN, Unit UIT, WISSELEN (toggle), ALLE UNITS UIT,
ALLE VERLIGHTING AAN, DIM+, DIM-

3 Macro's met ieder 4 functies

2 geheugens voor druktoeelsen en instelleningen

a. Mem 1: met fabrieksinstellingen

b. Mem 2: leeg

Fabrieks reset

Omgevingstemperatuur:

-10^ +60^ C (Bedrijf)

Specifications können wijzigen zonder voorafgaande melding hiervan.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbol op het product of de verpakking, Niet mag worden

ingezameld met Niet-gescheiden huishoudelijk afval. Dit symbol geegt aan dat het product apart moet worden ingezameld. U bent zich verantwoordelijk

voor de vermietiging van deze en andere elektrische en elektronische apparatuur via de waaroor door de landelijkke ofplaatslijke overheid aangewezen inzamelingskanalen. De juiste vermietiging en recycling van deze apparatuur voorkomt mogelijkke negatieve gevolgen voor het milieu en de gezondheid. Voormeer informatie over het vermietigen van uw oude apparatuur neemt u contact op met deplaatslijke autoriteiten of afvalwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze EasyTouchPanel10 voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatione-eindapparatuur en de wederzijde erkenning van hun conformiteit

RICHTLIJN 2004/108/EG VAN HET EUROPEES PARLEMENT EN DE RAAD van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstates inzake electromagnetische compatibilititeit

Richtlij 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur
