GEBRUIKSAANWIJZING SM10 MARMITEK

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten nicht bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeertietbloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties,kommen alle garantiebepalingen te verrallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Sluit de voedingsadapter pas op hetlichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
• Behalve gemak kan automatisch schakelen ook gevaar met zich meebrengen. Zo können anderen verrast worden, of kan kleding welke over een elektrische warmtebron hangt in brand raken. Wees hier altijd op bedacht en neem afdoende maatregelen ter voorkoming.

INHOUDSOPGAVE

HOE WERKT MARMITEK X-10? 35

ADRESSERING 36

BEREIK VAN SIGNALEN 36

GEBRUKSAANWIJZING 37

INTRODUCTIE 37

TOEPASSINGEN 38

INSTALLATIE 38

De componenten uit het Marmitek X-10 programme communiceren met elkaar via het bestaandelichtnet (door middel van Marmitek X-10 signalen). Het programme bestaatuit drie soorten onderdelen:

1. Modules: Deze ontvangen de Marmitek X-10 signalen en schakelen of dimmen de aangesloten belasting.
2. Controllers: Deze zenden de Marmitek X-10 signalen en besturen dus de Modules.
3. Zenders: Dit zichdraadloze onderdelen zoals afstandsbedieningen. De signalen van deze worden ontvangen door een controller met Transceiver functie (IRRF 7243, TM13 of Centrale van een Marmitek Beveiligssysteme). De signalen worden door de Transceiver op hetlichtnet gezet.

ADRESSERING

Er können tot maximaal 256 verschillende adressen worden ingesteld. Deze zijn onderverdeeld in een z.g. HuisCode (A t/m P) en UnitCode (1 t/m 16). De HuisCode is ook instelbaar op de Controllers zodat Controllers en Modules tot hetzelfde systeme gaan behoren. Het adres kan door middel van codewieltjes, of indrukken van toetsen ingesteld worden, afhankelijk van het type module.

Het Marmitek X-10 Systeem bevat standaard commando's waar bij alle units binnen bezelfde HuisCode tegelijkertijd worden aangestuurd (bv. alle verlichting aan, allesuit, etc.).

BEREIK VAN SIGNALEN

Bereik van Marmitek X-10 signalen over hetlichtnet en dit bereik vergroten.

Het Marmitek X-10 Systeem is gebaseerd op communicatie via het bestaandelichtnet. Het bereik van de signalen over hetlichtnet is erg afhankelijk van deplaatselijke situatie. Een aardig gemiddelde van het bereik isECHTER een kabellengte van 80 meter.

Bij problemen met het bereik van Marmitek X-10 signalen zijn de volgende factoren van belong:

1. Wanner er meererefasen in huis worden gebruikt, kan het nodig+zijn om deze fasente koppelen voor Marmitek X-10 signalen.Dit koppelen Aunt u doen door het gebruik van FD10 Fase Koppelfilters en is nodig als wandcontactdozen en verlichtingspunten daadwerkelijk verdoeffzijn over meerere fases (meerdere groepen is geen enkel probleem voor het Marmitek X-10 signaal).Voor grotere panden adviseren wij het gebruik van een actieve 3fasen repeater in plaats van Fase Koppelfilters.
2. Marmitek X-10 signalen können worden gedempt door apparatuur en verlichting welke op het lichtnet is aangesloten. In normale huisinstallaties is dit effect normal gesproken verwaarloosbaar (het Marmitek X-10 Systeem maakt onder andere gebruik van actieve versterking om dit effect te elimineren). Toch kurz u het soms treffen dat een apparaat in uw woning roet in het eten gooit. Mocht u merken dat signalen Niet altijd goed doorkomen dan kurz u zo'n apparaat relatief eenvoudig opsporen door de stekkers van verdachte apparatuuruit het stopcontact te halen en opnieuw te testen. Merkt u dat uw bereik probleem verholpen worden door bv. de stekker van uw PC monitor uit het stopcontact te halen, dan kurz u het probleem oplossen door deze PC monitor te voorzien van een FM10 Plug-in Filter. Dit Plug-in Filter zorgt er dan voorDat de signalen nicht langer worden gedempt door het betreffende apparaat.

Apparatuur die hierbij de moeite waard is om te controleren:

PC monitoren

PC's met relatief zware voedingen

Oude televisies

Kopieerapparaten

Ook een ruimte met veel TL verlichting kan voor storing zorgen.

Gasontladingslampen met elektronisch voorschakelapparaat

1. Sommige (oude) apparaten kuren stoorsignalen hetlichtnet opsturen, waardoor de Marmitek X-10 communicatie verstoord wordt. Het gaat dan om apparatuur welke stoort op een freiuentie van 120kHz . Deze 120kHz worden door het Marmitek X-10 Systeem gebruikt alsZendfrequentie om digitale informatatie te verzenden over hetlichtnet. Apparatuur die dit soort signalen uitzendt kuren voorzien worden van een FM10 Plug-in Filter. Hierdoor zullen stoorsignalen Niet langer hetlichtnet bereiken.

2. Door de opbouw van het signalaal kuren andere (stoor)bronnen de modules uit het Marmitek X-10 Systeem nooit activeren of deactiveren. Wel kan het signalaal worden gedempt door bv. babyfoons welke continue in de 'TALK' mode staan. Door aanwezigheid van dit soort signalen is het möglichk dat het Marmitek X-10 signalaal nicht doorkomt.

3. Hetlichtnet in uw woning houdt Niet op bij de Voordeur. Alles wat buiten (dicht bij) uw woning op hetlichtnet is aangesloten kan van invloed+zijn op Marmitek X-10 signalen. Met name als uw woning bv. grenst aan een fabriekshal met zware machines is het nuttig om de binnenkomende fases te voorzien van FD10 Fase Koppelfilters. Deze filters vormen als het ware een blokkade voor alle signalen die uw woning in of uit wilten, maar zorgen ook voor een perfecte 'impedantie aanpassing' van hetlichtnet in uw woning. U maakt uw woning als het ware Marmitek X-10 geschikt door hetplaatsen van deze units. Daarbij koppelen ze ook meteen de fases (zie punt 1 hierboven).

GEBRUIKSAANWIJZING

INTRODUCTIE

Gefeliciteerd met de aankoop van de Marmitek Universele X-10 zender SM10. U kunt deze zender gebruiken voor via hetlichtnet aansturen van apparatuur en verlichting welke aangesloten+zijn op Marmitek X-10 modules. Schakelt automatisch alle verlichting (aan of knipperend) bij alarm, zonder extra leidingen te leggen. Schakelen van apparatuur en verlichting vanuit elke locatie in hous zonder extra kabels. Als "trigger" voor de SM10 kan vrijwel elk signal worden gebruikt: het sluiten van een contact (relais, schakelaar of alarmpaneel), maar ook elke spanning tussen de 6 en 18 V (bv. beltrafo of versterkt audiosignal).

TOEPASSINGEN

U(Int)kunt de SM10 bijvoorbeeld gebruiken om uw huidige (niet X-10 compatible) alarinstallatie te koppelen aan Marmitek X-10 modules:

• U kurz op de SM10 een magnetschakelaar aansluten, waarmee u verlichting kurz schakelen bij het openen of sluiten van deuren en ramen.
• U kunt op de SM10 het schakelcontact van een lichtsensor of bewegingsmelder aansluten of een (versterkte) microfoon of vochtsensor om hiermee X-10 modules te schakelen.
• U kurz op de SM10 het deurcontact van de garagedeur aansluten om automatisch deverlichting in te schaken wonneer deze open.gaat, enz......

INSTALLATIE

De Marmitek SM10 stuurt, nadat aan de ingang een signal is gegeven, via hetlichtnet commando'saar Marmitek X-10 modules voor het schakelen van verlichting en apparatuur. Dit gebeurt volgens het Marmitek X-10 protocol. Omdat hiervoorde bestaande lichtnetinstallatie worden gezruikt, is geen extra bedrading nodig. Door toepassing van draaischakelaars (z.g. HuisCode en UnitCode) kannen afzonderlijke groepen worden aangestuurd.

1. Stel met eenkleine schroevendraier de HuisCode (A t/m P) in op het systeemadres en de UnitCode (1 t/m 16) in op het modulenummer van de modules die u wilt gebruiken in combinatie met de Mode schakelaar.
2. Sluit de sensor of schakelaar aan op de schroefterminals (max. 18V).
3. Sluit de SM10 aan door de stekker in het stopcontact te steken.
4. Stel de schuifschakelaars in op de gewenste posities:

Schuifschakelaar Input A - B:

A. De SM10 wordt geactiveerd door een spanning (6 - 18 V AC of DC) of een versterk: audiosignal (van bv. een microfoon).
B. De SM10 wordt geactiveerd door een contactsluiting van een schakelaar of relais (bv. van het alarmpaneel).

Schuifschakelaar Mode 1-2-3:

1. Alle Marmitek X-10 Modules welke+zijn ingesteld opdezelfde HuisCode worden bij triggerniveau ingeschakeld (ALL LIGHTS ON). Bovendien worden Modules welkedezelfde UnitCode hebben eveneens ingeschakeld. Alle verlichting blijft na het wegallen van de trigger branden, maar Modules metdezelfde UnitCode wordenuitgeschakeld.
2. De SM10 zal Marmitek X-10 lampmodules afwisseled in- en uitschakelen (ALL LIGHTS ON / ALL UNITS OFF). Na het wegallen van de trigger blijft de verlichting continue branden, maar de aangesloten apparaatmodules zijn uitgeschakeld (ALL LIGHTS ON).
3. Bij het aanwezig zijn van de trigger worden een AAN commando verstuurd maar het op de SM10 ingestelde adres. Bij het verbeken van de verbinding worden een UIT commando verstuurd maar het ingestelde adres.

U=knt de SM10 testen met de test knop om de module(s) te activeren en de All Units Off knop om de module(s)uit te schakelen.

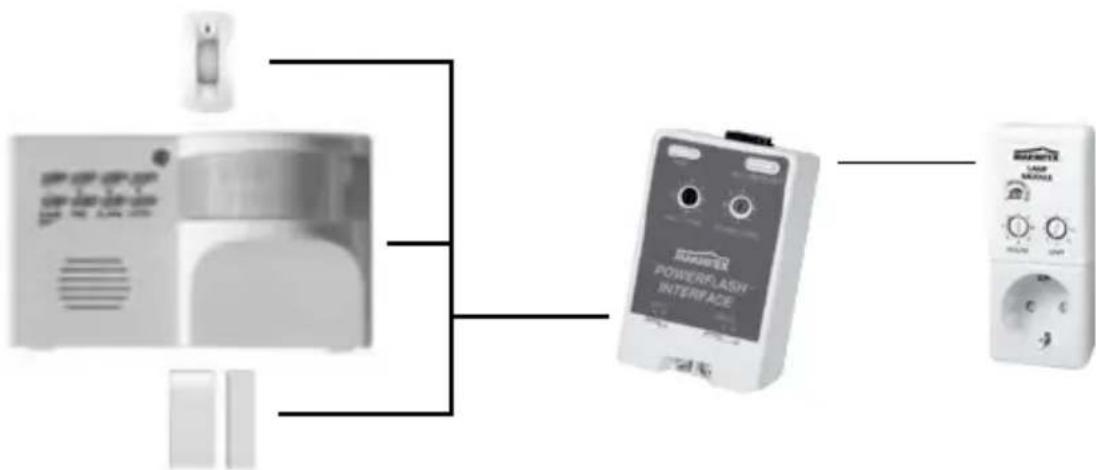

ALARM PANEL SM10 X-10 MODULE

Hoe kommt het dat sommige Modules spontaan aan- of uitgaan?

Het kan zichen dat het geinstalleerde Marmitek X-10 Systeem beinvloed worden door een ander X-10 Systeem in de buurt. Aangezien de Marmitek X-10 signalen over hetlichtnet worden verstuurd is het möglichk dat de signalen het pand inkomen of verlaten. Dit probleem kan verholpen worden door het kiezen van een andere HuisCode (A..P). Ook konnen FD10 Fase Koppelfilters geplaatst worden om in- en uitgaande signalen te blokkeren.

Mijn modules reageren nicht op mijn controller.

Zorg ervoor dat alle gebruike componenten ingesteld zijn op de zichde Huiscode (lettercode A..P).

Mijn modules reageren nicht op是我的 afstandsbediening of sensor.

Bij het gebruik van afstandsbedieningen of sensoren dient u gebruik te makeen van een TM13 Transceivermodule of een centrale van een Marmitek X-10 Alarmsystem. Deze zetten de signalen van de afstandsbedieningen en sensoren om maar het Marmitek X-10 lichtnetprotocol. Ook bij meerere afstandsbedieningen en sensoren is maar een centrale transceiver nodig.

Kan ik het bereik van mijn afstandsbediening vergroten door de inzet van meer Transceivers?

Ja. U kunt meerere TM13 Transceivers in uw woning gebruiken als het bereik van uw afstandsbedieningen Niet toereikend is. De TM13's zich voorzien van zgn. collision detection om te voorkomen dat de signalen verstoord worden wannerbeide TM13 units gelijktijdig gaan zenden op het Lichtnet. Om uw Marmitek X-10 Niet onnodig traag te make en om het horten en stoten bij dimmen te voorkomen要去 u er voor zorgen dat de TM13 units zo ver möglichk van elkaar in de woning worden geplaatst.

Als ik op de toets 'ALL OFF' druk.gaanIRST modules uit maar daarna direct weeer aan.

Uw aangesloten apparaat houdt het contact van de SM10 gesloten of biedt constant een stuurspanning aan.

Mijn apparatusmodules reageren nicht op de SM10.

• U staat gebruik van een instelling waar bij het commando ALL LIGHTS ON wordt verstuurd. Op dit commando reageren alleen lampmodules. Kies een andere instelling voor uw SM10.
• Is de SM10 opdezelfde fase aangesloten als de overige modules?

Kan ik ook de PH7208 Extra X-10 binnensirene met de SM10 aansturen?

Ja dat kan. Zet hiervoor de mode switch in stand 2 en zorg dat de beiden units op de zichde huiscode staan.

Heeft uvragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek. com

TECHNISCHE GEGEVENS

Voeding: 230VAC 50 Hz, 2 Watt

Stroomverbruik: < 20 ~mA capacitief

Signaal transmissie: >2,5Vpp , 120kHz ± 2kHz

X10 transmissie: 1 puls burst op 0^,60^ en 120^

Verstuurt X-10 Key codes: All units Off, All Lights On, On, Off.

Bij gebruik in 3 fase installation: FD10 (3x) of CAT3000 nodig.

Input impedance: >180Ohm (P-N) bij 120 kHz

Connectoren: Schroefconnectoren voor schakelcontact.

Omgevingstemperatuur: -10°C tot +50°C (bedrijf)

-20°C tot +70°C (opslag)

Afmetingen: 56x91x38mm

Specifications können wijzigen zonder voorafgaande melding hiervan.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met Niet-gescheden huishoudelijk afval. Dit symbool geeft aan dat het product apart要去en ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en

andere elektrische en elektronische apparatuur via de waaroor door de landelijkke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze SM10 voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlij 89/336/EEG van de Raad van 3 mei 1989 betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake elektromagnetische compatibiliteit

Richtlijn 73/23/EEG van de Raad van 19 februar 1973 betreffende de onderlinge aanpassing van de wettelijkke voorschriften der Lid-Staten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen
