MODE D'EMPLOI SM10 MARMITEK

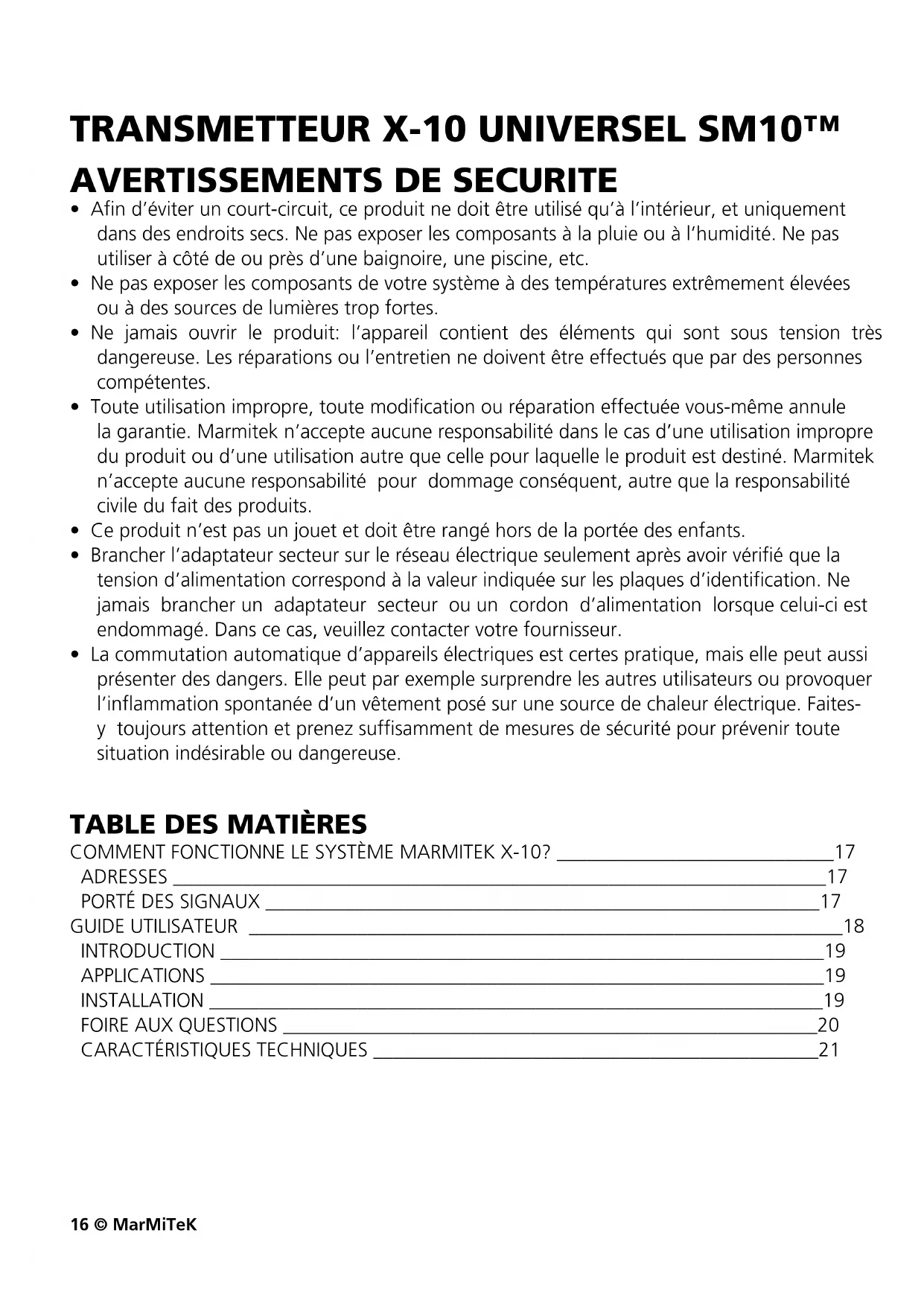

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmes ou à des sources de lumière trop fortes.
• Ne jamais ouvrir le produit : l'appareil contient des éléments qui sont sous tension très dangereuse. Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cordon d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.
• La commutation automatique d'appareils électriques est certes pratique, mais elle peut aussi présenter des dangers. Elle peut par exemple surprendre les autres utilisateurs ou provoquer l'inflammation spontanée d'un vêtement posé sur une source de chaleur électrique. Faites toujours attention et prenez suffisamment de mesures de sécurité pour prévenir toute situation indésirable ou dangereuse.

TABLE des matières

COMMENT FONCTIONNE LE SYSTEME MARMITEK X-10? 17

ADRESSES 17

PORTE DES SIGNAUX 17

GUIDE UTILISATEUR 18

APPLICATIONS 19

INSTALLATION 19

FOIRE AUX QUESTIONS 20

CHARACTERISTIQUES TECHNIQUES 21

Comment fonctionne le système MARMITEK X-10?

Le système Marmitek X-10 utilise le câblage électrique existant pour communiquer (en utilisant les signaux courants porteurs Marmitek X-10). Vous pouvez construire un système complet en utilisant 3 types différents de composants Marmitek X-10:

1. Modules: Ces composants reçoivent les signaux Marmitek X-10 et mettent en marche, arrêtent ou font varier la charge qui leur est connectée.
2. Contrôleurs: Ces composants transmettent les signaux Marmitek X-10 et de fait contrôlent les modules.
3. Transmetteurs: Émetteurs radio, comme les télécommandes ou les détecteurs. Leurs signaux radio sont reçus par des contrôleurs qui les convertissent et les retransmettent en courant porteur sur les câbles électriques de la maison (IRRF 7243, TM13 ou console d'un système de sécurité Marmitek).

Vous pouvez programmer jusqu'à 256 adresses différentes. Celles-ci sont réparties entre « Code maison » (A... P) et « Code unité » (1... 16). Le « Code maison » peut également être programmé à partir des contrôleurs de sorte que contrôleurs et modules appartiennent au même système. Selon le type de module, l'adresse peut être programmée à l'aide de sélecteurs ou en appuyant simplement sur les boutons.

Le système Marmitek X-10 possède des commandes standard qui permettent de commander simultanément l'ensemble des unités régées sur le même « Code Maison » (par ex. : « Toutes lumières allumées », « Toutes lumières éteintes », etc.).

Portée des signaux courants porteurs marmitek x-10 sur le cablège électrique et comment en augmenter la portée.

Le système Marmitek X-10 est basé sur la transmission par courant porteur sur le réseau électrique 230V 50Hz. La portée de ces signaux dépend beaucoup des conditions locales. La moyenne néanmoins de cette portée est de 80 mètres.

Si vous avez des problèmes avec la portée de vos signaux marmitek x-10, vérifiez les points suivants:

1. Si votre s bâtiments ou de grandes distances, nous vous recommandons d'utiliser un coupleur/répéteur actif à la place des FD10 qui ne sont eux que passifs.
2. Il est possible que les signaux Marmitek X-10 soient atténués par certains appare eil particulier dans votre maison atténué le signal Marmitek X-10 si fortement que la portée de celui-ci s'en trouve considérablement

réduite. Dans ce cas, essayez de déterminer l'appareil qui vous pose problème simplement en déconnectant, un à un, du secteur les différents appareils et en testant la différence de portée. Quand votre conclusion vous amène à penser que par exemple votre moniteur PC atténue le signal courant porteur, vous pouvez installer un Module Filtre FM10 pour éliminer le problème.

Produits pouvant créer une atténuation

Moniteur de PC

PC possédant une alimentation interne importante

Vieilles télévisions

Imprimantes/Fax

Lampes Fluorescentes

Lampes à «économie d'énergie»

1. Quelques (vieux) appareils électriques peuvent perturber e. Le cas échéant, branchez cet appareil dans un contrôle FM10 de manière à éliminer ce bruit.
2. Le protocole Marmitek X-10 utilise différents oient perturbés, par exemple, par des interphones ou des « Babyphones » en fonctionnement continu et transmettant eux aussi sur le secteur. Dans ce cas, il est alors possible que vos modules Marmitek X-10 ne fonctionnent pas.
3. eils extérieurs à votre maison, il est préférible d'installer un filtre FD10 sur chaque des phases de votre maison. Ces filtres bloquent les signaux entrant et sortant de votre maison et servent également de coupleur entre les différentes phases.

GUIDE Utilisateur

Vous venez d'acheter l'émetteur universel Marmitek X-10 SM10 : Félicitations !

Cet émetteur est conçu pour commander via le réseau électrique les appareils et l'éclairage qui sont raccordés aux modules X-10. Il enclenche automatiquement l'éclairage (constant ou clignotant) en cas d'alarme, sans placement de fils supplémentaires. Les appareils et l'éclairage de tout endroit d'une maison peuvent être allumés sans ajout de câbles. On peut utiliser pratiquement n'importe quel type de "gachette" pour déclencher le SM10 : le fait d'éteindre

une prise de courant (relais, interrupteur ou tableau d'alarme), mais aussi une tension entre 6 et 18V (par ex. beltrafo ou un signal radio amplifié).

Applications

Vous pouvez par exemple utiliser le SM10 avec votre système d'alarme actuel (non compatible avec X-10) en le branchant à des modules Marmitek X-10 :

• Vous pouvez brancher un contacteur sur le SM10, ce qui vous permettra d'allumer ou d'éteindre l'éclairage lorsque vous ouvrez ou fermez les portes et les fenêtres.
• Vous pouvez raccorder sur le SM10 au relais d'un détecteur de lumière ou de mouvement ou à un micro-renforcé ou à un détecteur d'humidité afin d'actionner ainsi les modules X-10.
• Vous pouvez brancher le SM10 sur la commande d'ouverture de la porte du garage pour que la lumière s'allume automatiquement quand la porte s'ouvre, etc.

Installation

Le Marmitek SM10 envoie via le réseau électrique, après qu'un signal ait été à l'entrée, des commandes des modules X-10 vers Marmitek, ce qui permet d'enclencher l'éclairage et les appareils. Cela se fait selon le protocole de Marmitek X-10. C'est le réseau que l'on utilise pour ce faire, il n'est donc pas nécessaire de placer des fils supplémentaires. Grâce à l'utilisation de manettes tournantes (cad le Code Maison et le Code Unité), il est possible d'actionner des groupes différents.

1. Avec un petit tournevis, introduisez le Code Maison (A à P) dans l'adresse du système et le Code Unité (1 à 16) dans le numéro de module des modules que vous pouvez utiliser en combinaison avec le mode interrupteur.

Sélecteur à glissière entre a – b

A. Le SM10 est déclenché par une tension (6 - 18 V AC ou DC) ou un signal audio amplifié (par ex. un micro). B. Le SM10 est déclenché par la fermeture d'un contact. (par ex. le tableau d'alarme).

Sélecteur à glissière mode 1-2-3

1. Le SM10 met en marche les Modules Lampes possédant le même code maison ainsi que tout autre module réglé sur la même adresse (code maison et code unité) (ALL LIGHTS ON). Tous les modules lampes restent en fonctionnement quand le SM10 est désactivé mais le module réglé sur la même adresse que le SM10 est mis hors service.
2. Le SM10 fait clignoter toutes les lampes reliées à des modules lampes régles sur le même «code maison» que lui (ALL LIGHTS ON / ALL UNITS OFF). Quand le SM10 est désactivé, tous les module lampes restent en fonctionnement mais les «modules appareils» régles sur le même «code maison» sont mis hors service (ALL LIGHTS ON).
3. Le SM10 met en service tous les modules régles sur la même adresse («code maison» et «code unité») que lui lorsqu'il est activé, et les met hors service lorsqu'il est désactivé.

Vous pouvez tester le SM10 avec le bouton de test pour activer le(s) module(s) et le bouton All Units Off pour désactiver le(s) module(s).

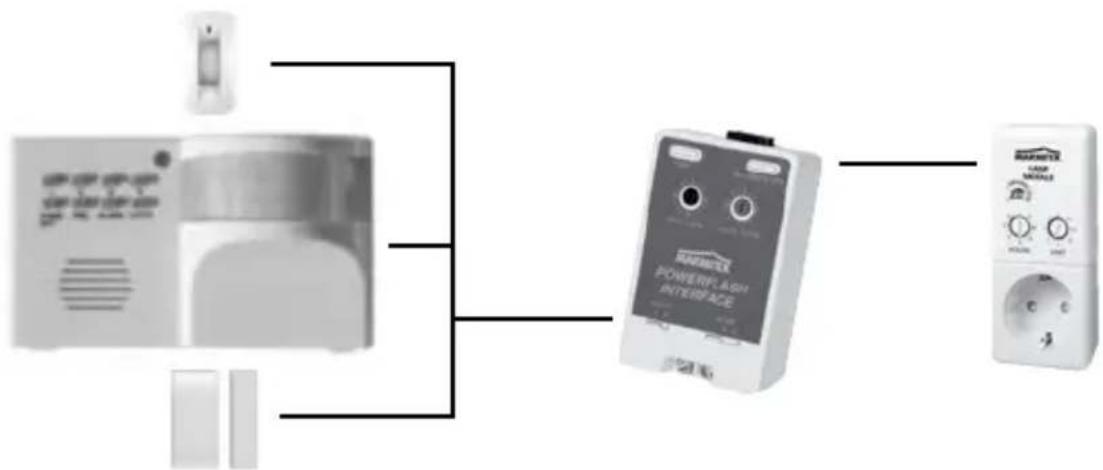

TABLEAU D'ALARME SM10 MODULE X-10

FOIRE Aux questions

Pourquoi certains modules s'allument ou s'éteignent spontanément?

Il est possible qu'un système Marmitek X-10 identique soit installé chez un de vos voisins et utilise le même «Code Maison». Pour résoudre ce problème, essayez de changer le «Code Maison» ou installez un contrôleur FD10 sur l'entrée secteur.

Mes modules ne fonctionnent pas avec mes contrôleurs.

Vérifiez que les modules et les contrôleurs possèdent le même «Code Maison» (A... P).

Mes modules ne fonctionnent pas avec mes télécommandes / détecteurs.

Quand vous utilisez une télécommande ou un détecteur, vous devez avoir au moins un TM13 ou console de sécurité Marmitek X-10 installé dans votre maison. Ces équipements transforment les signaux radio en signaux courants porteurs Marmitek X-10 sur le secteur. Pour utiliser plusieurs télécommandes et détecteurs, vous avez besoin seulement un transceiver central.

Puis-je accroître la portée de mes télécommandes en utilisant plusieurs «transceivers»?

Oui, vous pouvez utiliser plus d'un TM13 dans votre maison quand la portée de vos télécommandes est insuffisante. Le TM13 utilise ce que l'on appelle «la détection de collision» pour empêcher que le signal soit perturbé quand plusieurs TM13 transmettent en même temps. Le TM13 attend que le réseau soit libre avant de transmettre ses données. Pour éviter que votre système Marmitek X-10 ne devienne lent ou que la variation de lumière ne devienne trop saccadée, placez vos TM13 aussi éloignés l'un de l'autre que possible.

Si j'appuie sur la touche 'ALL OFF', mes modules s'éteignent, puis se rallument immédiatement.

L'appareil que vous avez raccordé conserve le contact avec SM10 ou présente une tension de commande continue.

Les modules de mon appareil ne réagissant pas au SM10.

• Vous utilisez une installation qui envoie la commande ALL LIGHTS ON. Seules les modules des lampes réagissent à cette commande. Choisissez une autre installation pour votre SM10.
• Le SM10 est-il raccordé sur la même phase que les autres modules?

Puis-je aussi commander la sirène intérieure PH7208 extra x-10 avec le SM10?

Oui, c'est possible. Pour cela, mettez le mode switch sur la position 2 et veillez à ce que les deux unités soient sur le même code maison.

Données techniques

Alimentation: 230VAC 50 Hz, 2 Watt

Consommation: < 20 ~mA capacitif

Transmission de signaux: >2,5Vpp 120kHz± 2kHz

Transmission X-10: 1 puls burst à, et

Envoie codes clés X-10 : All units Off, All Lights On, On, Off.

En cas d'installation en triphase : besoin de FD10 (3x) ou CAT3000

Impédance en entrée : > 180 Ohm (P-N) à 120 kHz

Connecteurs : écrous de connexion pour prise.

Température ambiantе : - C à + C (fonctionnement)

• 20° C à + 70° C (stockage)

Spécifications peuvent être modifiées sans préavis.

Informations environnementales pour les clients de l'union européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce

matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.

Par la présente, Marmitek BV déclare que l'appareil SM10 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive :

Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des États membres relatives à la compatibilité électromagnétique

Directive 73/23/CEE du Conseil, du 19 février 1973, concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension
