BEDIENUNGSANLEITUNG SM10 MARMITEK

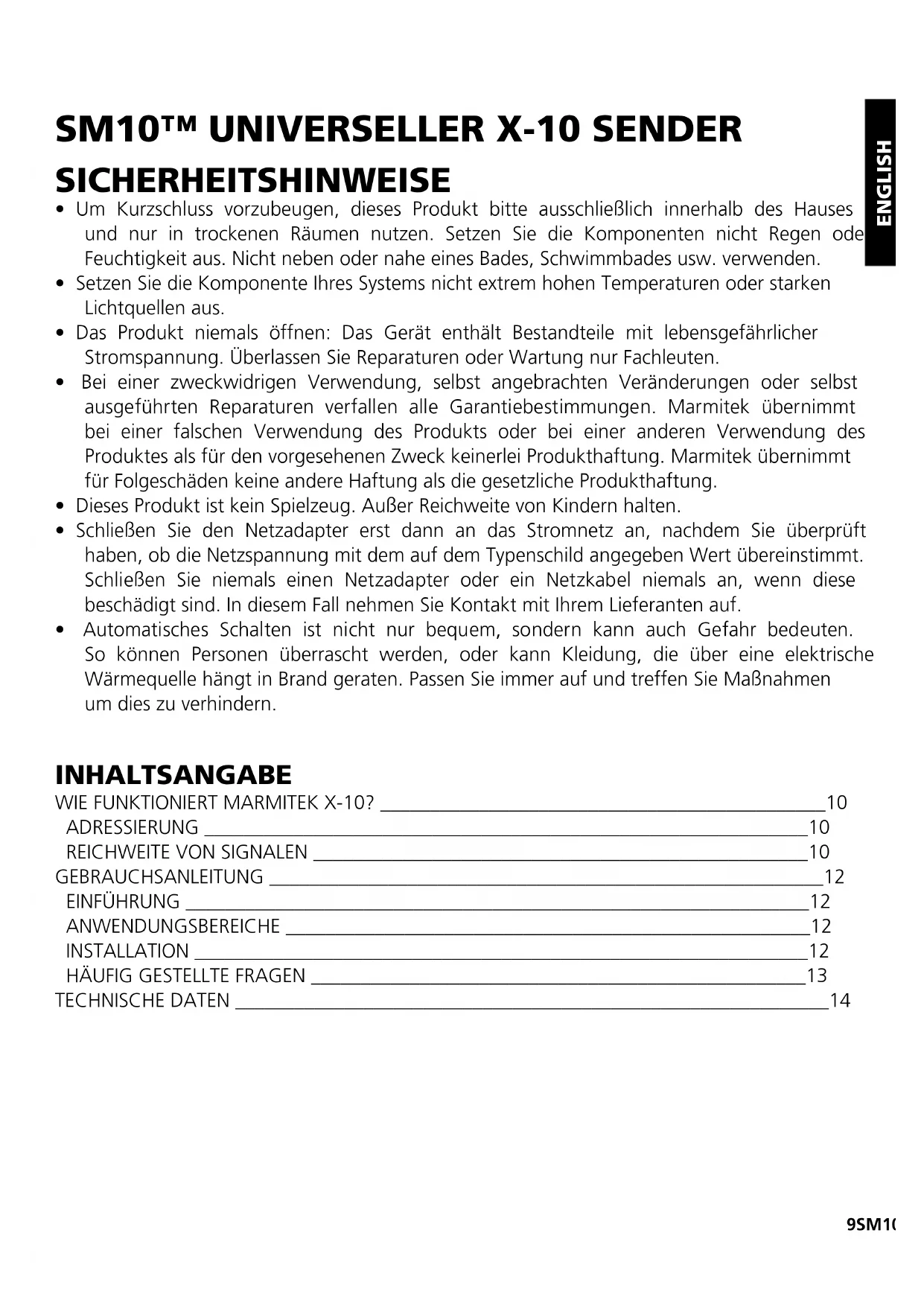

SM10™ UNIVERSELLER X-10 SENDER SICHERHEITSHINWEISE

• Um Kurzschluss vorzubeugen, diesen Produktitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Das Produkt niemals öffnen: Das Gerät enthalt Bestandteile mit lebensgefährlicher Stromspannung. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• SchlieBen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. SchlieBen Sie niemals einen Netzadapter oder ein Netzkabel niemals an, wenn diese beschädigt sind. In thisem Fall erhmen Sie Kontakt mit Ihrem Lieferanten auf.
• Automatisches Schalten ist nicht nur bequem, sondern kann auch Gefahr bedeuten. So können Personen überscht werden, oder kann Kleidung, die über eine elektrische Wärmequelle hangt in Brand geraten. Passen Sie immer auf und treffen Sie Maßnahmen um dies zu verhindern.

INHALTSANGABE

WIE FUNKTIONIER MARMITEK X-10? 10

ADRESSIERUNG 10

REICHWEITE VON SIGNALEN 10

GEBRAUCHSANLEITUNG 12

EINFUHRUNG 12

ANWENDUNGSBEREICHE 12

INSTALLATION 12

HAUFIG GESTELLTE FRAGEN 13

TECHNISCHE DATEN 14

WIE FUNKTIERT MARMITEK X-10?

Die Komponenten aus dem Marmitek X-10 SortimentCOMMUNIZIEREN mit einander über das bestehende Lichtnetz (mittels Marmitek X-10 Signalen). Das Sortiment besteht aus drei Teilen:

1. Module: These empfangen die Marmitek X-10 Signale und schalten oder dimmen die angeschlossene Belastung.
2. Empfänger: These senden die Marmitek X-10 Signale und steuern somit die Module.
3. Sender: Dies sind drahtlose Komponenten wie z.B. Fernbedienungen. Die Signale der Sender werden von einem Empfänger mit Transceiver-funktion (IRRF 7243, TM13 oder die Zentrale eines Marmitek Alarmsystems) empfangen. Die Signale werden von dem Transceiver auf das Lichtnetz gesetzt.

ADRESSIERUNG

Sie können maximal bis zu 256 verschiedene Adressen einstellen. Diese sind aufgegliedert in einen so genommen HausCode (A bis einschl. P) und einen UnitCode (1 bis einschl. 16). Der HausCode kann auch an den Reglern eingestellt werden, sodass Regler und Module zum Selben System gehören werden. Die Adresse kann mithilfe von Kodierscheiben oder durch Tastenbedienung eingestellt werden. Dies hangt vom Modultyp ab.

Das Marmitek X-10 System beinhaltet standardmäßige Befehle, wobei alle Units innerhalb desselben HausCodes zugleich gesteuert werden (z.B. ähnliche Lampen einschalten, alles ausschalten usw.).

REICHWEITE VON SIGNALEN

Reichweite von Marmitek X-10 Signalen über das Lichtnetz und diese Reichweite vergrössern.

Das Marmitek X-10 System basiert auf der Kommunikation über das bestehende Lichtnetz. Die Reichweite von Signalen über das Lichtnetz ist sehr von der ortlichen Situation abhängig. Ein gutter Durchschnitt der Reichweite ist jedoch eine Kabellänge von 80 Metern.

Bei Problemen mit der Reichweite von Marmitek X-10 Signalen sind folgende Faktoren wichtig:

1. Werden mehrere Phasen im Haus verwendet, kann es notwendig sein, um diese Phasen für Marmitek X-10 Signale zu koppeln. Dieses Koppeln kann geschehen, indem Sie einen FD10 Phasekoppler verwenden und wird benötigt, wenn Steckdosen und Lampenanschluss besteht über mehrere Phasen verteil sind (mehrere Gruppen sind kein Problem für die Marmitek X-10 Signale). Für große Gebäude advisieren wir die Verwendung eines aktiven 3 Phasen Verständerkersstatt eines Koppelfilters.

2. Marmitek X-10 Signale können durch Geräte und Lampen vermindert werden, die auf das Lichtnetz angeschlossen sind. In normalen Hausanlagen ist dieser Effekt normalerweise zu verwahrlosen (das Marmitek X-10 System verwendet u.a. eine aktive Veränder um diesen Effekt zu eliminieren). Doch kann es sein, dass ein einzelnes Gerät in ihrer Wohnung stört. Wenn Sie feststellen, dass Signale nicht immer gut durchkommen, dann konnen Sie ein solches Gerät relativ einfach aufspären, indem Sie die Stecker der verdächtigen Geräte aus der Steckdoseziehen und erneut einen Test durchführen. Stellen Sie fest, dass Ihr Problem gelöst ist, durch z.B. den Stecker Ihres PC's aus der Steckdose zuziehen, dann konnen Sie das Problem,...osen, durch diesen PC-Monitor mit einem FM10 Steckerfilter zu versehen. Diese Steckerfilter sorgt davon, dass die Signale nicht länger durch das betreffende Gerät vermindert werden.

Wir empfehlen um folgende Geräte zu kontrollieren:

PC Monitore

PC's mit relativ hoher Leistung

Alte TV-Geräte

Kopiermaschinen

Ein Raum mit vielen Neonlampen

1. Einige (alte) Geräte können Störsignale auf das Lichtnetz bringen, wodurch die Marmitek X-10 Kommunikation gestört wird. Es handelt sich damit um Geräte, die auf einer Frequenz von 120 kHz stären. Diese 120 kHz werden vom Marmitek X-10 System als Sendefrequenz verwendet um digitale Information über das Lichtnetz zu schicken. Geräte, die diese Art Signale senden, können mit einem FM10 Steckerfilter versehen werden. Hierdurch werden Störsignale das Lichtnetz nicht mehr erreichen.
2. Durch den Aufbau der Signale konnen andere (Stör)quellen die Module des Marmitek X-10 Systems niemals aktivieren oder ausschalten. Wohl kann das Signal durch z.B. Babyüberwachungsgeräte, die dauernd im 'Sprechmodus' stehen, gestört werden. Durch die Anwesendheit von diesen Signalen ist es möglich, dass das Marmitek X-10 Signal nicht durchkommen.
3. Das Lichtnetz ihrer Wohnung endet nicht bei der Haustüre. Alles was außerhalb (in der Höhe) ihrer Wohnung auf dem Lichtnetz angeschlossen ist, kann die Marmitek X-10 Signale beeinflussen. Vor allem wenn ihre Wohnung an eine Fabrikhalle mit schweren Maschinengrenzt ist es nützlich, um einkommende Phasen mit einem FD10 Phasenfilter zu versehen. Diese Filter formen eine Blockade für alle Signale, die in ihre Wohnung wollen oder dieseverlassen sollen, sorgen jedoch auch für eine perfekte 'Impedanzanpassung' des LichtnetzesHirrer Wohnung. Sie bereiten ihre Wohnung auf Marmitek X-10 vor, indem Sie diese Moduleplazieren. Hierdurch kuppeln Sie auch gleichzeitig die Phasen (siehe Punkt 1).

GEBRAUCHSANLEITUNG

EINFUHRUNG

Herzlichen Glückwunsch zum Erwerb des SM10! Diesen Sender ist zum Steuern über das Lichtnetz von Geräten und Beleuchtung, die auf Marmitek X-10 Module angeschlossen sind. Schaltet automatisch bei Alarm alle Lampen (ein oder blinkend) ohne zusätzliche Verkabelung. Schalten von Geräten und Beleuchtung von jeder Stelle im Haus ohne zusätzliche Verkabelung. Als Auslöser des SM10 kann praktisch{jedes Signal verwendet werden: Das Schliessen eines Kontaktes (Relais, Schalter oder Alarmzentrale), aber auch jeder DC-Spannung zwischen 6 und 18V (z.B. Telefontrafo oder verstärkets Audiosignal).

ANWENDUNGSBEREICHE

Sie können den SM10 beispiselsweise verwenden um ihre jetztige (nicht X-10 compatible) Alarmanlage an Marmitek X-10 Module zu koppeln:

• Sie können einen Magnetschalter an den SM10 anschließen, womit Sie Beleuchtung während des Öffnens oder Schliebens von Türen und Fenstern schalten konnen.
• Sie können an den SM10 den Schaltkontakt eines Lichtsensors oder Bewegungsmelders oder der Kontakt eines (verständkten) Mikrofons oder Feuchtigkeitssensors anschließen, um hiermit X-10 Module zu schalten.
• Sie können an den SM10 den Turkontakt des Garagentors anschließen um automatisch die Beleuchtung einzuschalten, wenn das Tor geöffnet wird, usw......

INSTALLATION

Der Marmitek SM10 sendet, nach dem der Eingang ein Signal empfangen hat, über das Stromnetz Befehle zu Marmitek X-10 Modulen, um Beleuchtung und Geräte zu schalten. Dies geschieht infolge des Marmitek X-10 Protokolls. Da hierzu die vorhandene Stromversorgung verwendet wird, ist zusätzliche Verdraughtung nicht nötig. Durch Anwendung von Drehschaltern (so genannte HausCode und UnitCode) konnen einzeln Gruppen bedient werden.

1. Stellen Sie mit einem kleinen Schraubendreher den HausCode (A bis einschl. P) auf die Systemadresse und den UnitCode (1 bis einschl.16) auf die Modulnummer des Moduls ein, die Sie kombiniert mit dem Mode-Schalter verwenden möchten.
2. Stellen Sie mit einem kleinen Schraubenzieher die gewünschte Adresse ein.
3. Schliessen Sie Sensor oder Schalter an die Schraubverbindung an.
4. Stellen Sie den Schiebeschalter in die gewünschte Position:

Schiebeschalter Input A - B

A. Der SM10 wird durch eine Spannung aktiviert (6 - 18 V AC oder DC) oder durch ein verstärktes Audiosignal (von z.B. einem Mikrofon).
B. Der SM10 wird aktiviert, wenn ein Schalter oder Relais schliebt (z.B. von einer Alarmarmatur).

Schiebeschalter Mode 1 - 2 - 3

1. Alle Marmitek X-10 Module, die auf den gleichen HausCode eingestellt sind, werden

auf Schaltniveau eingeschaltet (ALL LIGHTS ON). Ausserdem werden Module, die den gleichen UnitCode haben, gleichfalls eingeschaltet. Alle Lampen bleiben nach Abfall des Schaltniveauaus brennen, jedoch werden Module mit dem gleichen UnitCode ausgeschaltet.

1. Der SM10 wird die Marmitek X-10 Lampenmodule abwechselnd an- und ausschalten (ALL LIGHTS ON / ALL UNITS OFF). Nach Wegfallen der Störung bleiben das Licht brennen, jedoch werden die angeschlossenen Gerätemodule ausgescheltet (ALL LIGHTS ON).
2. Bei Störungen wird ein AN-Befehl an die auf dem SM10 eingestellte Adresse geschickt. Bei Unterbrechung der Verbindung wird ein AUS-Befehl an die eingestellte Adresse geschickt.

Sie können den SM10 mit der Testtaste testen um das/die Modul(e) zu aktivieren und die All Units Off Taste um das/die Modul(e) auszuschalten.

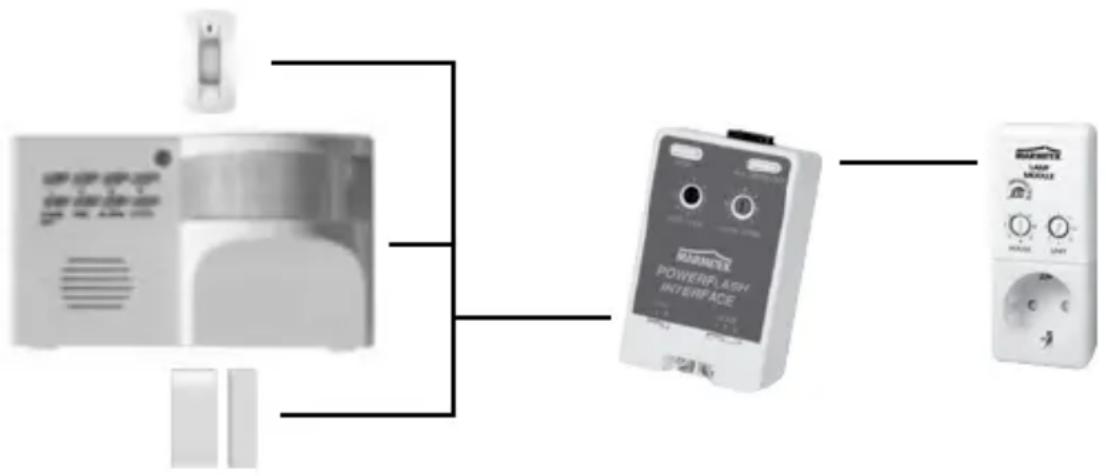

ALARM ARMATUR SM10 X-10 MODUL

HÄUFIG GESTELLTE FRAGEN

Wie kommt es, dass einzel Module spontan an- oder ausgehen?

Es kann sein, dass das installierte Marmitek X-10 System durch ein anderes X-10 System in der Nachbarschaft beeinflusst wird. Da die Marmitek X-10 Signale über das Lichtnetz geschickt werden, ist es möglich, dass die Signale ins Gebäude hineinkommen oder es verlassen. Diese Probleme können gelöst werden, indem Sie einen anderen HausCode wahren (A bis P). Auch konnen FD10 Phasenfilter plaziert werden, um ein- oder ausgehende Signale zu blockieren.

Meine Module reagieren nicht auf unseren Sender.

Sorgen Sie damit, dass alle verwendeten Module auf den gleichen HausCode eingestellt sind (A bis P).

Meine Module reagieren nicht auf Fernbedienung oder Sensor.

Bei Verwendung von Fernbedienungen oder Sensoren müssen Sie ein TM13 Transceivermodul oder die Zentrale eine Marmitek X-10 Alarmanlage benutzen. Diese setzen die Signale der Fernbedienungen oder Sensoren in das Marmitek X-10 Lichtnetzprotokoll um. Auch bei mehreren Fernbedienungen und Sensoren wird nur ein zentraler Transceiver bestehtigt.

Kann ich die Reichweite mehrer Fernbedienung durch den Einsatz von mehreren Transceivern vergroßern?

Ja. Sie können mehrere TM13 Transceiver in Ihrer Wohnung verwenden, wenn die Reichweite ihrer Fernbedienungen nicht ausreichend ist. Die TM13 sind mit sog. Kollisionserkennern ausgestattet, die verhindern, dass die Signale gestört werden, wenn beiden TM13 Module gleichzeitig auf dem Lichtnetz senden. Um Ihr Marmitek X-10 System nicht unnötig zu verzöbern und um Schwankungen beim Dimmen zu verhindern müssen Sie davon sorgen, dass die TM13 Module soweit als möglich voneinander in der Wohnung plaziert wurden.

Wenn ich die Taste 'ALL OFF' drücke, gehen unsere Module aus und direkt danach wieder an.

Ohre angeschlossene Apparatur hält den Kontakt des SM10 geschlossen oder gibt beständige eine Steuerspannung ab.

Meine Gerätemodule reagieren nicht auf den SM10.

• Sie machen von einer Einstellung Gebrauch, wobei der Befehl ALL LIGHTS ON versendet wird. Auf diesen Befehl reagieren nur Lampenmodule. Wahlen Sie für ihren SM10 eine andere Einstellung (sehen Sie für weitere Informationen das Produktblatt des SM10)
• Ist der SM10 auf dieselbe Phase wie die übrigen Module angeschlossen?

Kann ich auch die PH7208 Extra X-10 Innensirene mit dem SM10 steuern?

Ja das ist möglich. Stellen Sie hierzu den Mode Switch auf Position 2 und bewirken Sie, dass beiden Units auf den gleichen HausCode eingestellt sind.

Haben Sie noch immer Fragen? Besuchen Sie www.marmitek.com

TECHNISCHE DATEN

Speisung: 230VAC 50 Hz, 2 Watt

Stromverbrauch: < 20 mA kapazitiv

Signalübertragung: >2,5Vpp , 120kHz ± 2kHz

X10 Übertragung: 1 Puls Burst auf 0^,60^ und 120^

Versendet X-10 Kodebefehle: All Units Off, All Lights On, On, Off.

Bei Verwendung in 3 Phasen Anlagen: FD10 (3x) oder CAT3000 bestehtigt.

Input Impedanz: > 180 Ohm (P-N) bei 120 kHz

Anschluss: Schraubanschluss fur Schaltkontakt.

Umgebungstemperatur: -10°C bis +50°C (Betriebstemperatur)

-20°C bis +70°C (Lagerung)

Abmessungen: 56x91x38mm

Spezifikationen können ohne vorhergehende Mitteilung geändert werden.
