GEBRUIKSAANWIJZING 91

SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeien Niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te verrallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken (m.u.v. het batterijvakje): de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als Klein chemisch afval. Gebruik nooit oude en neue batterijen of verschillende typen batterijen dooren elkaar. Verwijder de batterijen wonneer u het system langerearend Niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+/ -): verkeerd inleggen kan explosiegevaar opleveren.
• Sluit de voedingsadapter pas op het Lichtnet aan nadat u hebt gecontrolerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
• Behalve gemak kan automatisch schakelen ook gevaar met zich meebrengen. Zo können anderen verrast worden, of kan kleding welke over een elektrische warmtebron hangt in brand raken. Wees hier altijd op bedacht en neem afdoende maatregelen ter voorkoming.

INHOUDSOPGAVE

Hoe een taak te programmeren 98

Specialeprogrammeerknuppen 98

INSTellenVAN DE MINI TIMER. 99

Instellen van de klok 99

Bedieren van de x-10 modules 99

Instellen van een taak dagelijks opdezelfdeijd 100

Instellen van een eénmalige taak 101

Security" (bewaking) modus 101

Bekijken van geprogrammeerde taken 101

Als het display "FULL" aangeeft 102

Selectie Schakelaar 102

Direct bedieren van Modules 103

Het Alarm instellen 103

De wekker stoppen of op sluimeren zetten 103

Tijdelijk buiten werking stellen van de wekfunctie 104

De componenten uit het Marmitek X-10 programme communiceren met elkaar via het bestaandelichtnet (door middel van Marmitek X-10 signalen). Het programme bestaat uit drie soorten onderdelen:

1. Modules: Deze ontvangen de Marmitek X-10 signalen en schakelen of dimmen de aangesloten belasting.
2. Controllers: Deze zenden de Marmitek X-10 signalen en besturen de Modules.
3. Zenders: Dit zijn draadloze onderdelen zoals afstandsbedieningen. De signalen hiervan worden ontvangen door een Controller met Transceiver functie (IRRF 7243, TM13 of CM15Pro). De signalen worden door de Transceiver op het Lichtnet gezet.

ADRESSERING

Er können tot maximaal 256 verschillende adressen worden ingesteld. Deze zijn onderverdeeld in een z.g. HuisCode (A t/m P) en UnitCode (1 t/m 16). De HuisCode is ook instelbaar op de Controllers zodate Controllers en Modules tot hetzelfde systeme gaan behoren. Het adres kan door middel van codewieltjes, of indrukken van toetsen ingesteld worden, afhankelijk van het type module.

Het Marmitek X-10 Systeem bevat standard commando's waar bij alle units binnen bezelfde HuisCode tegelijkkertijd worden aangestuurd (bv. alle verlichting aan, alles UIT, etc.).

BEREIK VAN SIGNALEN

Bereik van Marmitek X-10 signalen over hetlichtnet en dit bereik vergroten.

Het Marmitek X-10 Systeem is gebaseerd op communicatie via het bestaandelichtnet. Het bereik van de signalen over hetlichtnet is erg afhankelijk van deplaatselijke situatie. Een aardig gemiddelde van het bereik isECHTER een kabellenge van 80 meter.

Bij problemen met het bereik van Marmitek X-10 signalen zijn de volgende factoren van belang:

1. Wanner er meererefasen in huis worden gebruikt, kan het nodig+zijn om dezefasen te koppelen voor Marmitek X-10 signalen.Dit koppelen Aunt u doen door hetgebruik van FD10 Fase Koppelfilters en is nodig als wandcontactdozen enverlichtingspunten daadwerkelijk verdeld+zijn over meererefasen (meerdere groepen is geen enkel probleem voor het Marmitek X-10 signaal).Voor grotere panden adviseren wij het gebruik van een actieve 3 fasen repeater inplaats van Fase Koppelfilters.

MT20TM

1. Marmitek X-10 signalen können worden gedempt door apparatuur en verlichting welke op het Lichtnet is aangesloten. In normale huisinstallaties is dit effect normal gesproken verwaarloosbaar (het Marmitek X-10 Systeem maakt onder andere gebruik van actieve versterking om dit effect te elimineren). Toch kurz u het soms treffen dat een apparaat in uw woning roet in het eten gooit. Mocht u merken dat signalen Niet altijd goed doorkomen dan kurz u zo'n apparaat relatief eenvoudig opsporen door de stekkers van verdachte apparatuuruit het stopcontact te halen en opnieuw te testen. Merkt u dat uw bereikprobleem verholpen wordt door bv. de stekker van uw PC monitoruit het stopcontact te halen, dan kurz u het probleem oplossen door deze PC monitor te voorzien van een FM10 Plug-in Filter. Dit Plug-in Filter zorgt er dan voor dat de signalen nicht langer worden gedempt door het betreffende apparaat.

Apparatuur die hierbij de moeite waard is om te controleren:

PC monitoren

PC's met relatief zware voedingen

Oude televisies

Kopieerapparaten

Gasontladingslampen met elektronisch voorschakelapparaat

Ook een ruimte met veel TL verlichting kan voor storing zorgen.

1. Sommige (oude) apparaten können stoorsignalen hetlichtnet opsturen, waardoor de Marmitek X-10 communicatie verstoord worden. Het gaat dan om apparatuur welke stoort op een freiagentie van 120kHz . Deze 120kHz worden door het Marmitek X-10 Systeme gew血液循环 alsZendfrequentie om digitale informatatie te verzenden over hetlichtnet. Apparatuur die dit soort signalen uitzendt können voorzien worden van een FM10 Plug-in Filter. Hierdoor zullen stoorsignalen Niet langer hetlichtnet bereiken.
2. Door de opbouw van het signalaal{kunnen andere (stoor)bronnen de modulesuit het Marmitek X-10 Systeem nooit activeren of deactiveren. Wel kan het signalaal worden gedempt door bv. babyfoons welke continue in de TALK' mode staan. Door aanwezigheid van dit soort signalen is het maybeik dat het Marmitek X-10 signalaal Niet doorkomt.
3. Hetlichtnet in uw woning houdt Niet op bij de Voordeur. Alles wat buiten (dicht bij) uw woning op hetlichtnet is aangesloten kan van invloed+zijn op Marmitek X-10 signalen.Met name als uw woning bv.grenst aan een fabriekshal met zware machines is het nuttig om de binnenkomende fasen te voorzien van FD10 Fase Koppelfilters.Deze filters vormen als het ware een blokkade voor alle signalen die uw woning in of uit wilten,maar zorgen ook voor een perfecte 'impedantie aanpassing' van hetlichtnet in uw woning.U maakt uw woning als het ware Marmitek X-10 geschikt door hetplaatsen van deze units.Daarbij koppelen ze ook meteen de fasen (zie sunt 1 hierboven).

INTRODUCTIE

De Marmitek X-10 Mini Timer regelt tot 8 X-10 Modules automatisch of direct. U kurz uw buiten- en binnenverlichting en apparaten aan en uit latent schakelen op vooraf ingesteldeijd den om uwuis er bewoond uit te latent zien wanner u nicht.THuis bent.

U kurz uw Modules programmeren om elke dag opdezelfdeijd aan of uit te gaan of u kurz uw radio instellen om u eenmalig te wekken om een vroege vlucht te kuren halen. Er zit zichs een bewakingsstand op welke automatisch de door u geprogrammeerdeijdeng dagelijks varieert zodat uwuis er nicht uitziet alsof het dooreen timer geregold worden.

U kurz de Mini Timer naast uw bed zetten en hij zar u doordeweeks wekken. Hij heeft een sluimerfunctie zodat u nog even kurz blijven liggen en u kurz het alarm uitschakelen in de weekenden.

U kurz handmatig de radio of het nachtlampje van uw kind uit zetten vanuit uw bed. U kurz alle verlichting welke is aangesloten op Lampmodules aanzetten met een druk op de knop wanner u een verdacht geluid hoort midden in de nuit. U kurz zichs met een druk op de knop alles in het system uitschaken.

VOORUBEGINT

Onthoud dat uw Marmitek X-10 systemd algijd uw verlichting en apparaten aan- of uitschakelt op het moment dat u op de knoppen drukt. Dat is logisch - maar er kuren enkele onverwachte gevolgen zich.

Bijvoorbeeld, een lege koffiezetapparaat kan op afstand aangezet worden. Wonneer dat gebeurt, zou deze Kunden beschadigen door oververhitting. Als een elektrische kachel op afstand wordt ingeschakeld wonneer er toe Vallig kleding overheen hangt, zou er brand Kunden ontstaan. Gebruik het systeme aanom Niet voor krachtige warmtebronnen zoals draagbare verwarmingsapparatuur.

Houd algijd in de gaten welk apparaat u aan- of uitschakelt zodat er zich geen potentieel gevaarlijke situatie kan voordoen.

WAT HET DOET

De Marmitek Mini Timer is aan te sluiten op elke wandcontactdoos in uwuis en u stelt hem net zo in als een digitale wekker. Kanaal nummer 1 activeert ook een interne zoemer zodate u hem ook kunt gebruiken als wekker! U kurz tot 8 X-10 Modules programmeren met de Mini Timer en u kurz ook 8 Modules direct regelen. Hij heeft een handige sluimerfunctie waarmeu u in staat gesteld worden het alarm uit tezetten door het indrukken van een willekeurige knop. Dit za de zoemer stoppen en na 10 minutes het alarm opnieuw af latent gaan. Dit kurz u onbeperkt herhalen. Instellen op een bepaaldeijd (in de "Prog Set/Review" modus) en dan een nummer "ON" of "OFF" knop indrukken za een dagelijkse aan of uitijd instellen voor die Module. Maar, als u (binnen 4 seconden) op "Once" drukt, past u het programma

aan zodat het maar eenmalig uitgevoerd wordt, wanner u op "Security" drukt past u het programma aan zodat het dagelijks op verschillende tijden uitgevoerd wordt (variabel).

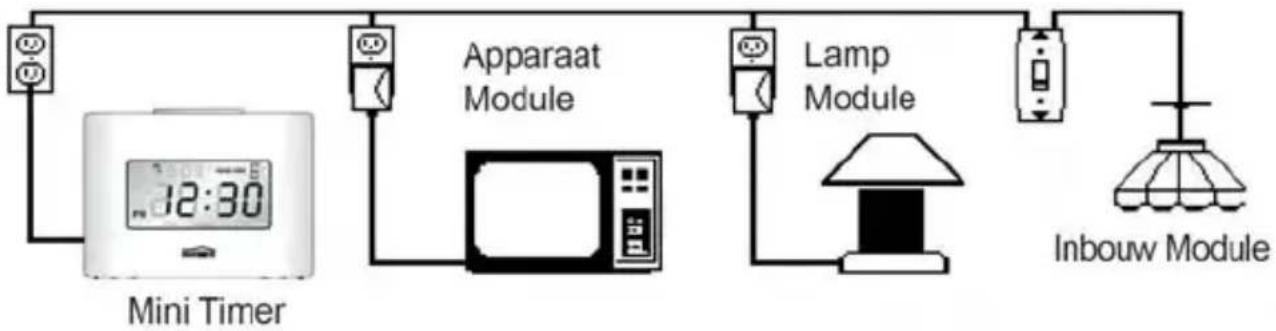

Hoe het werkt

De Mini Timer is aan te sluiten op elke wandcontactdoos in uwuis en verzendt direct of op door u ingestelde tijden digitaal gecodeerde signalen via de bedrading in uwuis. Deze signalen worden ontvangen door de X-10 Modules.

U sluit een lamp tot 300 Watt aan op de Lampmodule, een apparaat zoals bijvoorbeeld een radio, ventilator of een koffiezetapparaat op een Apparaatmodule en rust belangrijke binnen of buiten veiligheidsverlichting tot 3600 watt uit met de Inbouw Apparaatmodule (Modules worden apart verkocht).

AANSLUITEN

Sluit de voeding aan op de Mini Timer en sluit de voeding aan op een voor u handige wandcontactdoos.

LET OP: u dient de voeding te gebruiken welke bij de Mini Timer geleverd is. De voeding bevat elektronica die nodig is om uw Marmitek X-10 Modules te regelen, dus u kunt deze NIET verrangen door een reguliere 12V voeding.

Plaats desgewenst twee AA alkaline batterijen in het waarvoor bestemdevak op dechterzijde (om de tijd en voorgeprogrammeerde taken te bewaren in geval van stroomuitval).

SNELLE RONDLEIDING

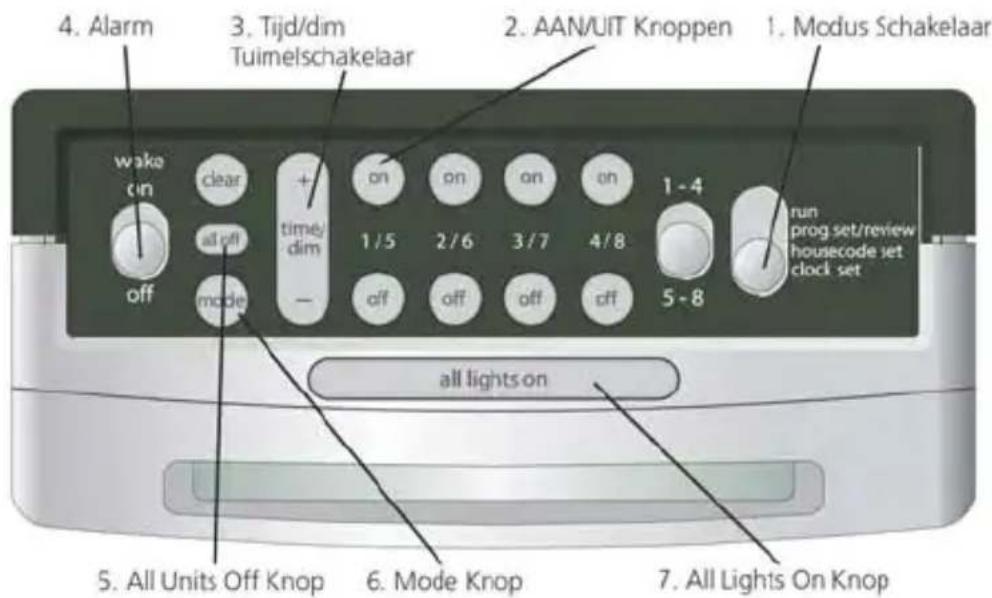

Laten we snel de functies van elk deel van het toetsenbord bekijken (u kunt ook gaan maar INSTELLEN VAN DE MINI TIMER voor een stap voor stap handleiding als u�de voorkeur aan geeft). Wonneer u kijktaar onderstaand schema en de uitgelichte delen daarna, zult u zien dat het toetsenbord op de Mini Timer besteht aft 7 basisgebieden.

1. Modus Schakelaar. Deze worden gebruikt om te kiezen uit het instellen of bekijken

van een geprogrammeerde taak, de Huis Code veranderen, of de klok instellen. Zie Veranderen van de Huis Code om deze te veranderen.

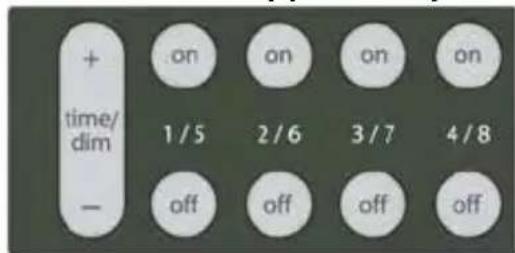

1. AAN/UIT Knuppen. Erijken 4 sets "ON"/"OFF" knuppen. Deze stellen u in staat de

Modules 1 tot en met 4 (of 5 tot en met 8) direct aan en uit te schakelen door op de "ON" of "OFF" knop te drukken.

In de "Prog Set/Review" modus worden deze knoppen gebruikt om de aan- en uit-tijden voor het gekozen nummer in te stellen (1 t/m 4 of 5 t/m 8).

1. Tijd/dim Tuimelschakelaar. Deze worden gebruikt om dearend van de klok in te stellen en de tijd die u wilt instellen voor elk programma. Ook voor dimmen en helderde instellen van Lampmodules en Inbouw modules, na hetkiezen van het gewenste nummer.

2. Alarm. Met de nummer 1 knop stelt u ook de hijd in voor de interne alarm zoemer.

3. All Units Off Knop. Schakelt direct ALLE modulesuit inclusief de Apparaatmodules.
4. Mode Knop maakt de keuze:tussen dagelijks, eénmalig en bewakingsmodus.
5. All Lights On Knop. Schakelt direct ALLE Lamp/dimmermodules in.

Hoe een taak te programmeren

1. Zet de modus schakelaar in "Prog Set/Review" positie.
2. Stel de door u gewensteijd in.
3. Zet de 1-4/5-8 schakelaar in de gewenste stand.
4. Druk op een van de 4 "ON" of "OFF" knappen om de aan of uitijd in te stellen voor deze module. Dit zal de Mini Timer zo programmeren dat die module elke dag aan (of uit) schakelt op de gewensteijd.
5. Ga desgewenst verder maar een volgendeijd en druk op een andere "ON" of "OFF" knop.
6. Zet de modus schakelaar terug in de stand "RUN".

Specialeprogrammeerknuppen

1. Mode Knop. Als u binnen 4 seconden na het instellen van een aan ofuitijd de

"Mode" knop 1 of 2 keer indrukt totdat "Once" in het display worden weergegeven, past u het programma aan om uw geprogrammeerde taak slechts eenmalig UIT te voeren en dit zal dan nicht herhaald worden de

volgende dag.

Druk opniew (binnen 4 seconden na het instellen van een aan of uitijd) totdat "Security" wordt weergegeven in het display, om het programma aan te passen zodat uw lampen (of apparaten) elke dag aan of uit zullen gaan op een enigszins anders tijdstip (binnen het geprogrammeerde uur). Bij iedere keer dat u de knop indrukt LAST het display zien of u "Once" (eenmalig), of "Security" (bewaking) gekozen heeft. Als "Once" of "Security" Niet weergegeven wordt, za de gebeurtenis elke dag op verzelfde tijd uitgevoerd worden.

1. Clear Knop. Door deze in te drukken (in de "Prog Set/Review" Modus) vervalt de aan of uitijd die weergegeven worden.

1. Wakeup Schakelaar. In de "ON" positie za de interne zoemer klinken op de

geprogrammeerdearend voor Module nummer 1. Wanner deze af gaat kunt u hem uitschakelen door een willekeurige knop in te drukken om de sluimerfunctie te gebruiken. Deze zal de zoemer weein inschakelen na 10 minutes en dat blijvendoen iederekeerdat u de sluimer gebruikt.

"OFF" te schuiven en daarna terug maar "ON" (om de volgende morgen waar gewekt te worden).

1. Selectie Schakelaar. Hiermee kiest u of u uw Mini Timer direct de Modules die

ingesteld staan op Unit Codes 1 t/m 4 of 5 t/m 8 whilst bedieren. U kunt de Selectie SchakelaarBeen en weer schakelen om zo directe controle over 8

X-10 Modules te krijgen. U=kunt de Schakelaar ook omzetten tijdens hetprogrammeren om te kiezen voor welke Modules (1-4 of 5-8) u tijden aan het instellen bent.

INSTellenVANDEMINITIMER

Instellen van de klok

Sluit de Mini Timer aan op een geschikte wandcontactdoos. Plaats twee AA alkaline batterijen in het batterijvakje om deijd en de geprogrammeerde taken 48增高 leeg, leeg of mistrustalleerd zich zal de "Low Battery" indicator te zien+zijn in het display. Wanner u de Mini Timer de eerste keer aansluit zal het display flickkenen. Dit zal ook gebeuren bij een stroomuitval wanner u Niet twee AA alkaline batterijen heeft geinstalleerd of als de batterijen leeg zich.

1. Druk op de bovenkant van de "Time" Tuimelschakelaar om vooruit te gaan maar de juisteijd. Een keer drukken op de Tuimelschakelaar za deijd 1 minuut vooruit doeen gaan. Wanner u de Tuimelschakelaar ingedrukt houdt, verspringt het display sneller maar de gewensteijd. Wanner u te ver doorschiet, kut u op de onderkant van de Tuimelschakelaar drukken om wee terug te gaan.

Bedieren van de x-10 modules

Volg onderstaande stappen om er zeker van teল dat u uw Modules kurz bedieren voordat u de Mini Timer programmeert.

1. Installer al uw Marmitek X-10 Modules volgens de waar bij bijgesloten instructies.

Zorg ervoor dat de stroom in de groepenkast is uitgeschakeld wonneer u de Inbouw modules of Micromodules installeert.

1. Stel alle Modules in opdezelfde Huis Code als de Mini Timer (fabrieksinstelling is A).
2. Stel op elke Module een Unit Code inussen 1 en 8.
3. Zet de Modus Schakelaar op de Mini Timer in de "RUN" positie.
4. Om een bepaalde Module aan te zetten,zet u de Selectie Schakelaar op 1-4 of 5-8, en drukt u op de "ON" knop die correspondiert met het nummer dat u heeft ingesteld op de Module die u wilt bedieren. Dan drukt u op "Bright" of "Dim" (en houdt deze even ingedrukt) om het Licht feller te lately branden of te dimmen (alleen bij Lamp-/Dimmermodules).
5. Om een bepaalde Module uit te zetten,zet u de Selectie Schakelaar op 1-4 of 5-8, cervolgens drukt u op de "OFF" knop welke correspondiert met het nummer dat u hebft ingesteld op de Module die u wilt bedieren. Het display toont "ON" of "OFF" naast het modulenummer voor de knop die u heeft ingedrukt.

Om ALLE verlichting aan te schakelen welke aangesloten+zijn op de Lampmodules en Inbouw modules (metdezelfde Huis Code als de Mini Timer), drukt u op de "All Lights On" knop. Dit heeft geen effect op apparaten.

Om ALLE verlichting EN apparaten uit te schakelen welke aangesloten zichn op welke X-10 Module dan ook (metdezelfde Huis Code als de Mini Timer), inclusief Apparaatmodules, drukt u op de "All Off" knop.

Instellen van een taak dagelijks opdezelfdeijd

Nadat u al uw Modules hebt geinstalleerd en gecontroleerd of ze correct werken vanaf de Mini Timer bent u klaar om taken te gaan programmeren.

1. Zet de Modus Schakelaar in de "Prog Set/Review" positie.

1. Druk op de "Time" Tuimelschakelaar om maar dearend te gaan waarop u wilt dat het apparaat aan of uit gaat. Wanner u de Tuimelschakelaar de eerste keer indrukt, za dearend 1 minuut vooruit gaan. Wanner u de Schakelaar ingedrukt houdt za het verspringen van dearend sneller gaan zodat u sneller bij de door u gewenstearend bent. Wanner u vlak bij de gewenstearend komt, kunt u eenaar maal op de Tuimelschakelaar "tikken" om precies op de door u gewenstearend uit te komen. Als u te ver doorschiet

kunt u door onderop de Tuimelschakelaar te drukken'erug gaan.

1. Wanner u de juisteijd heeft drukt u op de "ON" of "OFF" knop voor de Unit Code waarvoor u een aan ofuitijd wilt instellen.

Bijvoorbeeld: Als u vooruitgaat maar 12:45 en dan op de "ON" knop drukt voor nummer 2, heeft u de Module die ingesteld staat op Unit Code 2 geprogrammeerd om AAN te gaan dagelijks om 12:45.

Als u vooruitgaat maar 7:00 en dan op de "OFF" knop drukt voor nummer 2, heeft u de Module die ingesteld staat op Unit Code 2 geprogrammeerd om UIT te gaan dagelijks om 7:00.

U kunt nu vooruitgaan maar een andereijd en op een andere "ON" of "OFF" knop drukken (of bezelfde knop) om een andereijd te programmeren.

LET OP:

U kurz in totaal 64 aan- of uittijden programmeren. Deze worden verdeeld over de 8 Unit Codes (gekozen met de 4 "ON"/"OFF" knappen). U kurz bijvoorbeeld Module nummer 1 programmeren om AAN te gaan op 32ijden en UIT te gaan op 32ijden, maar dan zit het geheugen vol, zodat u geen andereijden meer voor de 7 overige Unit Codes kurz programmeren. Of, u kurz de Modules 1 t/m 8 programmeren om elk 4 maal AAN en UIT te gaan. M.a.w. u kurz 4 AAN en UITijden programmeren voor de Modules 1 t/m 4, dan de Selectie Schakelaar verzieten maar de 5-8 positie en ook 4 AAN en UITijden programmeren voor de modules 5 t/m 8.

Wanner u probeert een AAN of UITijd te programmeren en het geheugen is vol, za het display "FULL" latent zien. Om dit weg te krijgen drukt u op de "Clear" Knop.

Instellen van een éenmalige taak

Wanner u (binnen 4 seconden na het instellen van een AAN of UITijd) eén- of tweeemaal op de "Mode" Knop drukt tot het display "Once" toont, past u het programma voor die bepaalde Unit Code aan zodat hij slechts eénmaal plaatsvindt. De taak die u heeft geprogrammeerd zaplaatsvinden (op deijd die u heeft ingevoerd) binnen de komende 24uur, en zal verwolgens automatisch worden gewistuit het geheugen en dus Niet de volgende dag herhaald worden.

U kunt eénmalige en dagelijkse taken voor bezelfde Unit Code door elkaar gebruiken (tot de maximale 64 taken voor alle 8 Unit Codes).

Security" (bewaking) modus

Instellen van een taak welkeplaats要去 vinden in de "Security" (bewaking) modus

Wonneer u vooruitgaat maar een bepaaldeijd en dan op een van de "ON" of "OFF" knappen drukt, stelt u een AAN of UITijd in voor die Unit Code die elke dag plaatsvindt op exactdezelfdeteijd.

Maar als u binnen 4 seconden na het instellen van de AAN of UITijd eén- of tweeemaal op de "Mode" Knop drukt tot er "Security" worden getoond in het display, past u het programme voor die bepaalde Unit Code aan zodat deze dagelijks op een enigszins andereijdplaatsvindt.

De taak die u heeft geprogrammeerd za op de eerste dag plaatsvinden op deijd die u heeft ingesteld, en za verwolgens dagelijks plaatsvinden op steeds een andereijd (binnen het uw dat u heeft ingesteld). Bijvoorbeeld:

Wonneer u vooruitgaat maar 19:35 , drukt u op de "ON" knop voor nummer 2 en dan (binnen 4 seconden) drukt u een- of tweemaal op de "Mode" Knop tot er "Security"

wordt getoond in het display, de Module(s) die ingesteld staan op Unit Code nummer 2 zullen om exact 19:35 AAN gaan op de eerste dag en:tussen 19:00 en 20:00

dagelijks in deragen erna. Dezeijd zal dagelijks variieren zodate de Module nicht steeds aangaat op bezelfdeijd (om uwuis er bewoond uit te latent zien).

U(Int)knt eenmalige, dagelijkse en bewakingstaken voor bezelfde Unit Code door elkaar gebruiken (tot maximaal 64 taken voor alle 8 Unit Codes).

Zie de opmerking onderaan Instellen van een taak dagelijks opdezelfde vrij

Bekijken van geprogrammeerde taken

Zet de Modus Schakelaar in de "Prog Set/Review" positie.
Wanner er geen geprogrammeerde taken in het geheugen staan wordt er 0:00 getoond, anders wordt de eerste geprogrammeerde taak getoond.

MT20TM

Wanner (in de "Prog Set/Review" modus) één van de 4 Module "ON" (of "OFF") knappen worden ingedrukt zichonder de huidigeijd aan te passen, en er staan geen taken in het geheugen voor die Module, dan worden er 0:00 getoond.

Wonneer (in de "Prog Set/Review" modus) een van de 4 Module "ON" (of "OFF") knappen worden ingedrukt zonder de huidigeijd aan te passen, en er staan taken geprogrammeerd, za bij elke druk op de Module "ON" (of "OFF") knop langs alle AAN (of UIT) taken voor die bepaalde Module worden gegaan (deze zullen ook op het display te zien+zijn). M.a.w. u "bekijken" de geprogrammeerdeijden. Het display zal ook tonen of het een eénmalige taak is of een bewakingstaak. Merk op dat bij een bewakingstaak de daadwerkelijkijd waarop de volgende taak worden uitgevoerd getoond worden. Als "Once" of "Security" Niet getoond worden, is de taak een dagelijkse taak.

Wonneer (in de "Prog Set/Review" modus) één van de 4 Module "ON" (of "OFF") knappen worden ingedrukt na aanpassen van de huidigeijd, za dearend worden opgeslagen als een neue taak voor die Module. M.a.w. u kunt zichwe taken programmeren terwijl u de huidige geprogrammeerde taken bekijkt.

Wanner eenijd worden weergegeven voor een Module kan deze gewist worden met de "Clear" Knop. Alle taken voor een Module konnen gewist worden door "Clear" meertere malen in te drukken totdat het display 0:00 aangeeft.

Als een taak-tijd is aangepast en u wilt deze nicht opslaan met een Module "ON"/"OFF" knop, druk "Clear". De vorige taak worden nu weergegeven en kan indien gewenst gewist worden door nogmaals op "Clear" te drukken.

Als de Modus Schakelaar verschoven wordt nadat eenijd aangepast is en zonder dat een Module "ON"/"OFF" knop is ingedrukt, worden dezearend genegeerd en nicht opgeslagen in het geheugen.

Als het display "FULL" aangeeft

Als "FULL" worden weergegeven wonneer u een geprogrammeerdeijd probeert in te voeren, betekent dit dat u een extraijd probeerde in te voeren verwijl het beschikbare geheugen al—helemaal gebruikt is. Wisën of meerere ingesteldeijdden door een nummer "ON" (of "OFF") knop in te drukken, en daarna "Clear" om die taak te wissen. Daarna sunt u een neue Timer taak invoeren.

Selectie Schakelaar

1-4 positie - Met de Selectie Schakelaar in de 1-4 positie bedient u met de 4 "ON" en "OFF" knuppen (en stelt u deijdén in voor) de modules die ingesteld staan op respectievelijk Unit Codes 1 t/m 4.

5-8 positie - Met de Selectie Schakelaar in de 5-8 positie bedient u met de 4 "ON" en "OFF" knoppen (en stelt u deijdén in voor) de Modules die

ingesteld staan op respectievelijk Unit Codes 5 t/m 8.

Direct bedieren van Modules

Met de Modus Schakelaar in de "RUN" positie kunt u de Selectie Schakelaar heb en een schuiven om direct Modules te bedieren die ingesteld staan op 1 t/m 4, of 5 t/m 8. OokUCT u in de Prog Set/Review" modus taken programmeren voor Modules 1 t/m 4, verschuif de Selectie Schakelaar en programmeermeer更是 taken voor Modules 5 t/m 8. Zie opmerking bij Instellen van een taak dagelijks op bezelfdeijd voor het maximale aantal taken dat ukest sunt programmeren.

Het Alarm instellen

Met de "Wakeup" Schakelaar in de "ON" positie, za elk programa dat u instelt voor Module nummer 1 ook het alarm activeren.

Een bel icoontje zal weergegeven worden in het display om aan te geben dat eenijd voor de zoemer is ingesteld.

Bijvoorbeeld: Als u uw nachtlampje aansluit op een Lampmodule die

ingesteld staat op Unit Code 1 en verwolgens Module nummer 1 programmeert om aan te gaan om 7:00 - zar om 7:00 uw nachtlampje aan gaan en de interne zoeme r in de Mini Timer zar klinken. U kurz de zoemer uitschakelen (als u wakker wordt) door de Wakeup Schakelaar in de "OFF" positie te zetten. U kurz uw nachtlampje uitschakelen door de "OFF" knop in te drukken voor Module 1. U kurz de Wakeup Schakelaar in de "OFF" positie latent staan als u de wekfunctie nicht wilt gebruiken. Dit heeft geen gevolgen voor de programma's die u voor Module 1 hebft ingesteld.

Als alternatief, met de Wakeup Schakelaar op "OFF" en u zet de Modus Schakelaar in de "Clock Set" positie, zult u zowel de zoemer als alle ingestelde tjden voor Module 1 "pauzeren". Dit is nuttig voor het opheffen van de wekfunctie in het weekend. Zie De wekker stoppen of op sluimerenzetten.

De display verlichting en de zoemer werken nicht als het apparaat op de backup batterijen loopt.

De wekker stoppen of op sluimeren zetten

Wanner het alarm afgaat op de door u ingesteldeijd,kest u dit op twee manieren uitzetten:

1. Schuif de Wake Schakelaar maar de "OFF" positie. Dit zal het alarm helemaal uitzetten. Schuif de SchakelaarUGCn"wonneer u het alarm weer in wilt schakelen voor de volgende morgen.
2. Druk op een willekeurige toets. Dit zar het alarm in de "sluimer" stand zetten. Drukken op een willekeurige toets verwijl de zoemer klinkt zar de zoemer uit zetten en 10 minutes later automatisch weeer af latent gaan. Dit kurz u onbeperkt herhalen. De zoemer zar na 10 minutes automatisch uit gaan en uit blijven wonneer u hem negeert.

Iedere Module die u heeft geinstalleerd en ingesteld op Unit Code 1 zal aan gaan wanner de zoemer af.gaat en za aan blijven nadat u de Schakelaar op "OFF" heeft gezet of deze in de "sluimer" stand heeft gezet. U dient de "OFF" knop voor nummer

1 in te drukken om de Module(s) uit te zetten. Tevens(Int) uze programmeren om op een later tijdstip uit te gaan.

Tijdelijk buiten werkig stellen van de wekfunctie

Wanner u kanaal 1 instelt voor een AANijd van 7:00 en nummer 1 is uw nachtlampje, dan za elke dag om 7:00 uw nachtlampje aan gaan en zal ook de interne zoemer klinken. Wanner u de Wakeup Schakelaar op "OFF"zet op vrijdagavond, za de zoemer u Niet wekken de volgende morgen, maar uw nachtlampje zar wel aan gaan.

Om het programa voor kanaal 1 tijdelijk buiten werkig te stellen zet u de Wake Schakelaar op "OFF", EN zet u de Modus Schakelaar in de "Clock Set" positie. Het AAN programma voor zowel het alarm als ook het nachtlampje worden dan nichtuitgevoerd.

U=knt de Modules direct bedieren met de Modus Schakelaar in de "Clock Set" positie, net zoals wonneer deze in de "RUN" positie staat, maar vergeet nicht de Modus Schakelaar terug in de "RUN" stand te zetten op zondagavond om het wekprogramma voor de komende week wee ter hervatten.

Let op: Het drukken op de "ON" knop voor Module nummer 1 met de Modus Schakelaar in de "RUN" positie of de "Clock Set" positie activeert NIET de interne zoemer. Deze zoemer klinkt alleen op deijdden die u heeft ingesteld.

Wanner u de eerste keer de Mini Timer aansluit bedient deze X-10 Modules ingesteld op Huis Code A. Wanner u deze Huis Code wilt veranderen:

1. Zet de Modus Schakelaar op "House Code Set."

1. Druk op de "Time" Tuimelschakelaar om de gewenste Huis Code te krijgen (als getoond in het display).
2. Zet de Modus Schakelaar terug op "RUN".

VEELGESTELDE VRAGEN

Hoe kommt het dat sommige Modules spontaan aan- of uitgaan?

Het kan zijn dat het geinstalleerde Marmitek X-10 Systeem beinvloed worden door een ander X-10 Systeem in de buurt. Aangezien de Marmitek X-10 signalen over hetlichtnet worden verstuurd is het möglichk dat de signalen het pand inkomen of verlaten. Dit probleem kan verholpen worden door het kiezen van een andere HuisCode (A .. P). Ook hunnen FD10 Fase Koppelfilters geplaatst worden om in- enuitgaande signalen te blokkeren.

Mijn modules reageren nicht op mijn controller.

Zorg ervoor dat alle gebruike componenten ingesteld zich op dezfde Huiscode (lettercode A..P).

Bij het gebruik van afstandsbedieningen of sensoren dient u gebruik te makeen van een TM13 Transceiververmodule of een centrale van een Marmitek X-10 Alarmsystem. Deze zetten de signalen van de afstandsbedieningen en sensoren om maar het Marmitek X-10lichtnetprotocol. Ook bij meerdere afstandsbedieningen en sensoren is maar een centrale transceiver nodig.

Kan ik het bereik van mijn afstandsbediening vergroten door de inzet vanmeer Transceivers?

Ja. U kunt meerere TM13 Transceivers in uw woning gebruiken als het bereik van uw afstandsbedieningen Niet toereikend is. De TM13'sarend voorzien van zgn. collision detection om te voorkomen dat de signalen verstoord worden wannerbe de TM13 units gelijktijdig gaan zenden op het Lichtnet. Om uw Marmitek X-10 Niet onnodig traag te make en om het horten en stoten bij dimmen te voorkomen要去 er voor zorgen dat de TM13 units zo ver möglichk van elkaar in de woning worden geplaatst.

Een bepaalde Module gaat Niet aan of uit met de knappen op de Mini Timer:

Controller of er spanning staat op de contactdoos die de Module voedt en of de lamp of het apparaat wel AAN staat.

Controller of de Unit Code en de Huis Code op de Module correct+zijn ingesteld. Probeer de Module en de Mini Timer opdezelfde wandcontactdoos aan te sluiten. Wanner de Module Niet werkt op welke wandcontactdoos dan ook, zelsfiet met de Module en de Mini Timer indezelfde dubbele wandcontactdoos (boven en onder) zou de Module defectkonnenzijn.

Controller of er eenijd zichtbaar is op de Mini Timer en of er spanning staat op de wandcontactdoos waar deze op aangesloten is. Controller of de Huis Code van de Mini Timer correct is ingesteld (zie Veranderen van de Huis Code). Probeer de Module en de Mini Timer opdezelfde wandcontactdoos aan te sluiten. Wanner geen van uw Modules werkt op welke wandcontactdoos dan ook, zelfs Niet met de Module en de Mini Timer indezelfde dubbele wandcontactdoos (boven en onder) zou de Mini Timer defect konnen zijn.

Intercom systemen

Intercom systemen welke geluidssignalen versturen via de bestaande elektrische bedrading können storen op de werkking van de Mini Timer wonneer de intercom in gebruik is. Wonneer het intercom systemem zich eigén bedrading heeft za dit geen probleem vormen.

Stroomstoringen

Wonneer na een uital de stroomvoorziening is hersteld, zullen de Lampmodules en de Inbouw modules normalaal gesproken uit+zijn. Apparaatmodules hebben een "bi
stabel relais mechanisme" en blijven zoals ze waren voor de storing.
Dit houdt in dat wonneer u een Apparaatmodule die u net heeft gekocht aansluit,
deze in de AAN of UIT stand kan staan (de staat waarin hij was voor het loskoppelen in de fabriek na het testen).

Batterij back-up

Wanner u twee AA alkaline batterijen plaatst in het waarvoor bestemdevakje van de Mini Timer zullen, in het geval van een stroomstoring, de door u geprogrammeerde taken gedurende 48 eer behouden blijven. De verlichting en de zoemer zullen nicht werken wanner de unit loopt op de back-up batterijen.

Batterij indicator

Wanner de batterijen bijna leeg, leeg of nicht geinstalleerd zijn, zal de "Low Battery" indicator te zien+zijn in het display. Het worden aanbevolen dat u de conditie van de batterijen regelmatig controleert en ze tenminste elke 6 maanden verwangt.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com.

TECHNISCHE SPECIFICATIES

MT20:

Back-up batterij: 2 x AA batterijen

Afmetingen: 121 × 56 × 86 ~mm

Gewicht: 200 g

Kleur: Silver

PS90:

Voeding: 230V + 10% -15%, 50 Hz

Opgenomen vermogen: < 4,5W

Signaal transmissie: >5Vpp in 5 Ohm bij 120kHz ± 1kHz

X-10 transmissie: 1 puls burst bij 0^ , 60^ en 120^

Omgevingstemperatuur: - 10^ tot +50^ (in werking)

-20°C tot + 70°C (bij opslag)

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met Niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart要去 worden ingezameld. U bent zichl

verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de waarvoordoor door de landelijkke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

MT20TM

Bij deze verklaart Marmitek BV, dat deze MT20 voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen:

RICHTLIJN 2004/108/EG VAN HET EUROPEES PARLEMENT EN DE RAAD van 15 decanber 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstates inzake elektromagnetische compatibiliteit

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijkke voorschriften der lidstates inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - THE NETHERLANDS

Copyrights
