Producttype	Module voor mobiele communicatie voor alarmsysteem
Merk	Marmitek
Model	GSM800
Frequentieband	E-GSM 900 / GSM1800 / GSM1900
Externe antenneconnector	MCX
Bedrijfstemperatuur	-20°C tot +55°C
Voeding	Via het ProGuard800-bedieningspaneel
Hoofdfuncties	Verzenden en ontvangen van SMS, uploaden/downloaden, bidirectionele spraakcommunicatie
Installatie	Door een erkende installateur
Gebruik	Alleen binnenshuis, droge plaatsen
Veiligheid	Schakel de stroomonderbreker uit voor installatie; gevaar voor 230 V spanning
SIM-kaartondersteuning	Ja
LED-indicator	Ja
Flash-programmeerconnector	Ja
Ribbonkabelconnector	Ja
Compatibiliteit	ProGuard800-alarmsysteem
Normen	Voldoet aan richtlijnen 1999/5/EG, 89/336/EEG, 73/23/EEG
Garantie	Vervalt bij oneigenlijk gebruik of wijziging
Onderhoud en reiniging	Niet vereist; vermijd vocht en extreme temperaturen

Veelgestelde vragen - GSM800 MARMITEK

Hoe installeer ik de GSM800-module?

Koppel eerst de netvoeding van het ProGuard800-bedieningspaneel en de back-upbatterij los. Open de behuizing door de schroef te verwijderen en de lipjes in te drukken. Schuif de GSM800-kaart in de sleuf, sluit de lintkabel aan tussen de GSM-kaart en de hoofdkaart. Plaats de SIM-kaart, sluit de batterij weer aan en sluit de behuizing. Volg daarna de ProGuard800-installatiehandleiding voor de softwarestappen.

Welke veiligheidsmaatregelen moet ik nemen voor installatie?

De elektrische bedrading is 230 V, levensgevaar! Schakel altijd de stroomonderbreker uit voordat u begint. De installatie moet worden uitgevoerd door een erkende installateur. Gebruik het product alleen binnenshuis, op een droge plaats, uit de buurt van water en warmtebronnen.

Welk type SIM-kaart moet ik gebruiken?

De module accepteert een standaard SIM-kaart. Zorg ervoor dat de SIM-kaart is ontgrendeld en compatibel is met het GSM-netwerk (900/1800/1900 MHz). Plaats deze in de daarvoor bestemde houder.

Hoe controleer ik de GSM-signaalsterkte?

Raadpleeg na installatie de ProGuard800-installatiehandleiding, sectie 4.7.9 'GSM-signaalsterkte'. U kunt ook de LED op de module observeren voor een visuele indicatie.

Is de module compatibel met alle ProGuard800-bedieningspanelen?

Ja, de GSM800 maakt deel uit van de ProGuard800-serie en werkt met de bedieningspanelen van deze reeks. Raadpleeg de volledige installatiehandleiding voor meer details.

Hoe activeer ik het alarm na installatie?

Om de interne bedrade sirene te activeren, toets ✓ gevolgd door 1111, daarna 9155, druk op 'on' (het display toont '5.SIRENE FILAIRE ACTIVE'), bevestig met √ en verlaat het menu door 4 keer op × te drukken.

Wat te doen bij storing?

Controleer eerst de voeding en de aansluitingen. Zorg ervoor dat de SIM-kaart correct is geplaatst en de antenne is aangesloten. Als het probleem aanhoudt, raadpleeg de ProGuard800-installatiehandleiding of neem contact op met een erkende installateur.

Kan ik de module buitenshuis gebruiken?

Nee, de module is alleen bedoeld voor gebruik binnenshuis, op droge plaatsen. Stel het niet bloot aan regen, vocht of extreme temperaturen.

Hoe programmeer ik de module?

Het programmeren van de GSM800 gebeurt via het ProGuard800-bedieningspaneel. Volg de instructies in de installatiehandleiding voor stappen zoals 'Modules zoeken', 'Persoonlijke identificatiecode' en 'SMS-centrum'. Gebruik indien nodig de flash-programmeerconnector.

Wat is het bereik van het GSM-signaal?

Het bereik is afhankelijk van de netwerkdekking van uw provider. De module gebruikt de frequentiebanden E-GSM 900, GSM1800 en GSM1900. Om de ontvangst te verbeteren, kunt u een externe antenne aansluiten via de MCX-connector.

GEBRUIKSAANWIJZING GSM800 MARMITEK

• Op de bedrading van uw elektrische installmentie staat levensgevaarlijke 230V netspanning. Sluit de module nooit onder spanning aan. Schakel de hoofdschakelaar uit voordat u met de installmentie begint.
• Dit product is bestemd voor professioneel gebruik. Installatie dient te geschieden door een erkende installateur.
• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeien Niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparacies, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waar voor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Behalve gemak kan automatisch schakelen ook gevaar met zich meebrengen. Zokonnen anderen verrast worden, of kan kleding welke over een elektrische warmtebron hangt in brand raken. Wees hier altijd op bedacht en neem afdoende maatregelen ter voorkoming.

INTRODUCTIE

Dit product maakt onderdeel uit van de Marmitek ProGuard800 series en werkt samen met het ProGuard800 alarmsystem. Wilt u meer weten over het complete system, de möglichkheden en instellenen van de ProGuard800 serie, kijkt u dan in de installmentehandleiding of op www.marmitek.com.

GSM Module (GSM800)

Met de GSM module kan uw centrale unit bediend worden over het mobiele telefoonnetwork. Een vaste telefoonaansluiting is in dit geval nicht nodig. U=kunt nu SMS berachten verzenden en ontvangen, up/downloading verzorgen en mobiele tweeweg communicatie tot stand brengen.

1. SIM kaart houder
2. SIM kaart opener
3. Status LED
4. Flash programmerings aansluiting
5. Flat-cable interface aansluiting maar de hoofd besturingsmodule

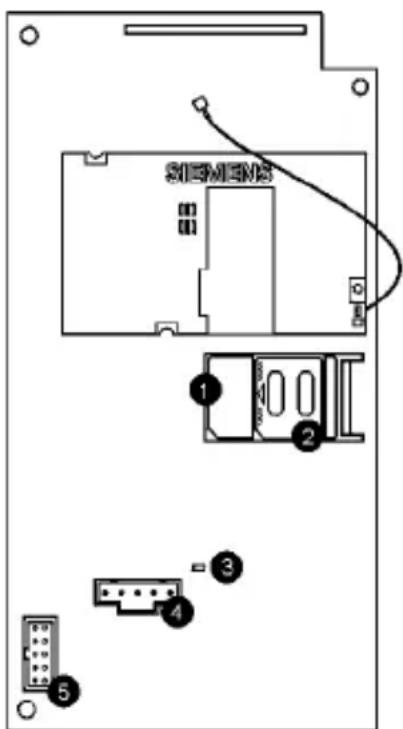

Figuur 1.6: GSM Module

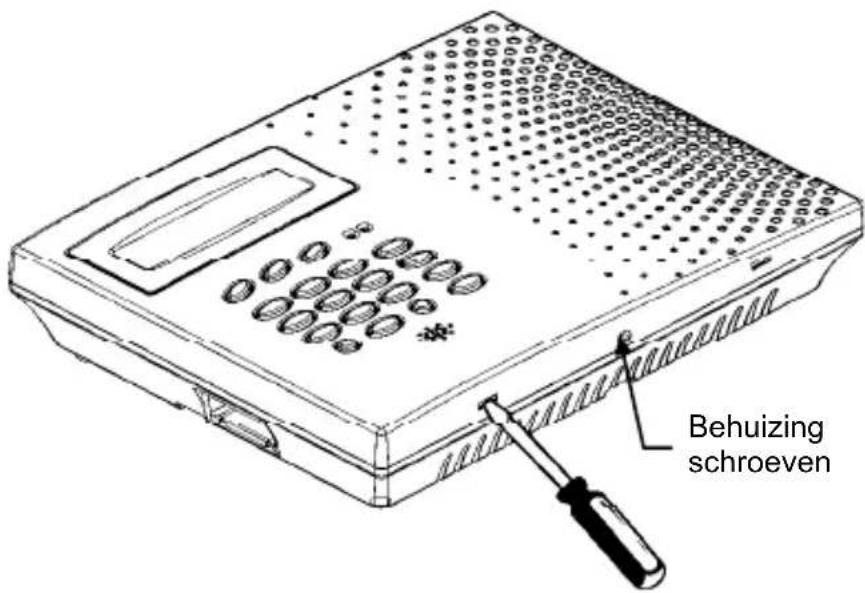

Figuur 2.4: de behuizing openen

Uitschakelen van de sirene

1. Toets ✓ gevolgd door 1111.
2. Toets nu 9155. Op de display staat 5.BEDRADE SIRENE GEACTIVEERD.
3. Toets nu . Op de display staat nu 5.BEDRADE SIRENE GEDEACTIVEERD.
4. Toets ✓ ter bevestiging.
5. Toets 4 maal op de × om waar uit het installmentenu te gaan.

INSTALLATIE

1. Koppel de ProGuard800 los van de netspanning.
2. Verwijder de schroef die aan de onderzijde van de centrale unit zit.
3. Druk met een schroevendraier voorzichtig de pinnetjes aan de onderijde van de centrale unit in zoals u kunt zien in Figuur 2.4.
4. Neem de voorkant van de centrale unit van de centrale unit af. U zult zich dat de voorkant middels twee bevestigingsbandjes en de flat-cable van het toetsenbord vast zit aan de achterkant van de centrale unit.
5. Neem de back-up batterijvoeding los.
6. Plaats de GSM800 printplaat op zijnplaats door eerst de rechtzerijde te bevestigen en verrolgens de linkerzijde in de houder te klikken. Zorg ervoor dat de aansluitingen aan de onderzijde van de printplaat zitten.
7. Sluit dekleine flat cable aan tussen de GSM800 printplaat (5) en de centrale unit (Hoofdbesturingsmodule) printplaat.

8. Steek de stekker in het stopcontact.

9. Volg de volgende stappen uit het ProGuard800 Installatiehandleiding:

12.5: Zoek Modules

10.7.2: PIN Code

10.7.3:SMS Centrale

1. Plaats de SIM-kaart in de SIM-kaarthouder (1).
2. Sluit de connector van de back-up batterijvoeding weeer aan.
3. Zet de contactpunten van de voorkant van de centrale unit in de contactpunten van deijkenzijde en klik de centrale unit zicht.
4. Volg de volgende stappen uit het ProGuard800 Installatiehandleiding:

4.7.9: GSM signal sterkte

1. Zie de installmentiehandleiding voor verdere configuratie van de GSM800.

TECHNISCHE GEGEVENS

Frequentie bereik: E-GSM 900

GSM1800

GSM1900

Externe antennae aansluiting: MCX aansluiting

Omgevingstemperatuur: - 20^ C tot + 55^ C (bedrijf)

• 20^ C tot + 70^ C (opslag)

Specifications können wijzigen zonder voorafgaande melding hiervan.
