Tipo di prodotto	Modulo di comunicazioni cellulari per sistema d'allarme
Marca	Marmitek
Modello	GSM800
Banda di frequenze	E-GSM 900 / GSM1800 / GSM1900
Connettore per antenna esterna	MCX
Temperatura di funzionamento	-20°C a +55°C
Alimentazione	Tramite il pannello di controllo ProGuard800
Funzioni principali	Invio e ricezione di SMS, upload/download, comunicazioni vocali bidirezionali
Installazione	Da un installatore autorizzato
Utilizzo	Solo interno, luoghi asciutti
Sicurezza	Scollegare l'interruttore prima dell'installazione; pericolo di tensione 230 V
Supporto scheda SIM	Sì
LED indicatore	Sì
Connettore per programmazione flash	Sì
Connettore interfaccia a nastro	Sì
Compatibilità	Sistema d'allarme ProGuard800
Norme	Conforme alle direttive 1999/5/CE, 89/336/CEE, 73/23/CEE
Garanzia	Annullata in caso di uso improprio o modifiche
Manutenzione e pulizia	Non richiesto; evitare umidità e temperature estreme

Domande frequenti - GSM800 MARMITEK

Come installare il modulo GSM800?

Per prima cosa scollegare l'alimentazione CA dal pannello di controllo ProGuard800 e la batteria di riserva. Aprire l'alloggiamento rimuovendo la vite e premendo le linguette. Far scorrere la scheda GSM800 nel suo alloggiamento, collegare il nastro tra la scheda GSM e la scheda principale. Inserire la scheda SIM, ricollegare la batteria e richiudere l'alloggiamento. Successivamente, seguire la Guida all'installazione ProGuard800 per i passaggi software.

Quali sono le precauzioni di sicurezza prima dell'installazione?

Il cablaggio elettrico è a 230 V, pericolo mortale! Scollegare sempre l'interruttore prima di iniziare. L'installazione deve essere eseguita da un installatore autorizzato. Utilizzare il prodotto solo all'interno, in un luogo asciutto, lontano da acqua e fonti di calore.

Quale tipo di scheda SIM utilizzare?

Il modulo accetta una scheda SIM standard. Assicurarsi che la scheda SIM sia sbloccata e compatibile con la rete GSM (900/1800/1900 MHz). Inserirla nell'apposito supporto.

Come verificare l'intensità del segnale GSM?

Dopo l'installazione, fare riferimento alla Guida all'installazione ProGuard800, sezione 4.7.9 'Intensità del segnale GSM'. È anche possibile osservare il LED sul modulo per un'indicazione visiva.

Il modulo è compatibile con tutti i pannelli di controllo ProGuard800?

Sì, il GSM800 fa parte della serie ProGuard800 e funziona con i pannelli di controllo di questa gamma. Per maggiori dettagli, consultare il manuale di installazione completo.

Come riattivare la sirena dopo l'installazione?

Per attivare la sirena cablata interna, premere ✓ poi 1111, quindi 9155, quindi premere 'on' (il display mostra '5.SIRENE FILAIRE ACTIVE'), confermare con √ e uscire dal menu premendo 4 volte ×.

Cosa fare in caso di malfunzionamento?

Prima di tutto controllare l'alimentazione e le connessioni. Assicurarsi che la scheda SIM sia inserita correttamente e che l'antenna sia collegata. Se il problema persiste, consultare la Guida all'installazione ProGuard800 o contattare un installatore autorizzato.

Posso utilizzare il modulo all'esterno?

No, il modulo è progettato solo per uso interno, in luoghi asciutti. Non esporlo a pioggia, umidità o temperature estreme.

Come programmare il modulo?

La programmazione del GSM800 avviene tramite il pannello di controllo ProGuard800. Seguire le istruzioni della Guida all'installazione per i passaggi come 'Trovare i moduli', 'Codice PIN' e 'Centro SMS'. Utilizzare il connettore di programmazione flash se necessario.

Qual è la portata del segnale GSM?

La portata dipende dalla copertura di rete del tuo operatore. Il modulo utilizza le bande E-GSM 900, GSM1800 e GSM1900. Per migliorare la ricezione, è possibile collegare un'antenna esterna tramite il connettore MCX.

MANUALE UTENTE GSM800 MARMITEK

PRECAUZIONI DI SICUREZZA

• Sui cavi dell'impiano elettrico passa una corrente di tensione pari a 230V. Non collegare mai il modulo in presenza di tensione sulla rete. Prima di avviare l'installazione, spegnere l'interruttore principale.
• Questo prodotto è destinato all'utilizzo professionale. L'installazione va eseguita da un technician abilitato.
• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualiasi garanzia. Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina agli responsabilità per danni consequences al ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Unsystema automatizzato,oltre ad essere una fonte di comodità,puo rappresentareancheuna fontedi pericolo.Infatti,altre personeposso rimanere sorprese,o abiti postisoprauna fontedi calore elettrica possono prenderefuoco. Non farsi cogliere alla sprovvista e prenderere misure adequate per prevenire agli possibile pericolo.

INTRODUZIONE

Questo prodotto fa parte della serie Marmitek ProGuard800 e può essere usato in combinazione con il sistema di allarme ProGuard800. Se volete ulteriori informazioni sul sistema completo, le possibilità e le impostazioni dellaserie ProGuard800, vi rinviamo al manuale di installation o a www.marmitek.com.

Modulo di Comunicazione Cellulare (GSM800)

Il modulo di comunicazione cellulare abilita il pannello di commando di comuncaretramite reti cellulari, il che offre la possibilità di inviare o ricevere messaggi SMS, caricare/scaricare file, implementare applicazioni cellulari alla voce a 2 vie.

1. Portascheda SIM

2. Meccanismo di sgancio scheda SIM

3. LED di stato

4. Connettore di programmazione flash

5. Connettore interfaccia cavo piatto al circuito principale

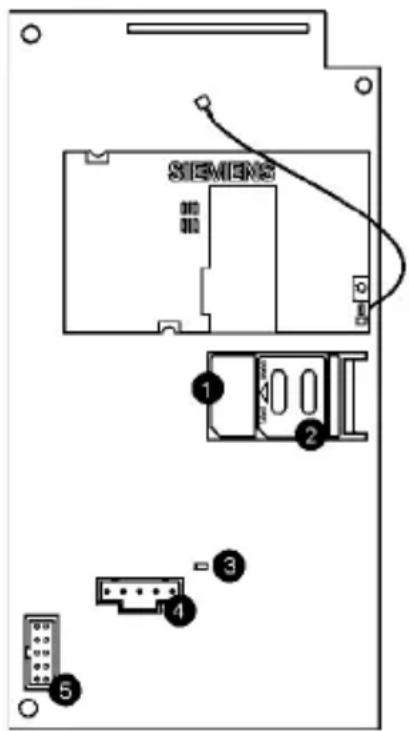

Figura 1.6: Modulo di comunicazione cellulare

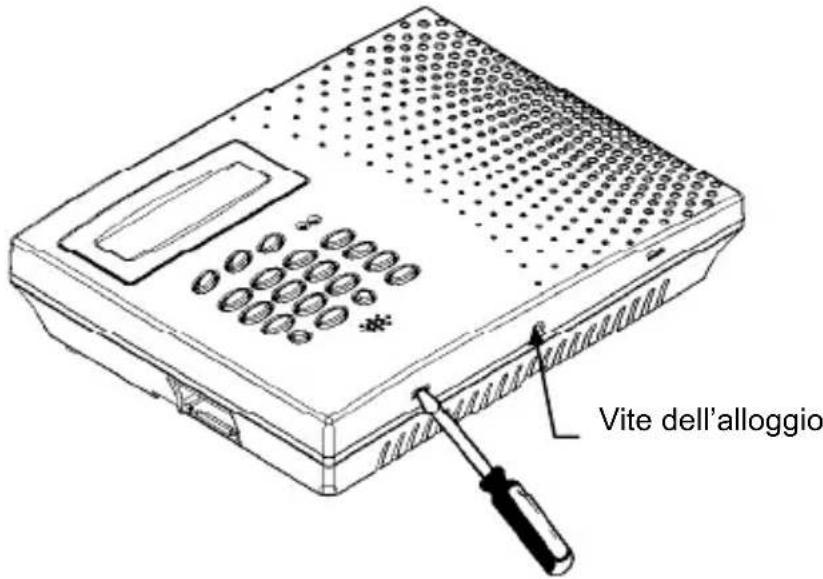

Figura 2.4: Aprire l'alloggio

Disattivazione della sirena

1. Premere ✓ sequito da 1111.
2. Ora premere 9155. Sul display apparatuse 5.SIRENA CABLATA ABILITATA.
3. Ora premere . Ora apparisce sul display 5.SIRENA CABLATA DISABILITATA.
4. Premere ✓ per confirmare.
5. Premere 4 volte il tasting x per uscire dal menu di installation.

INSTALLAZIONE

1. Scollegare l'alimentazione c.a. dal pannello di lavoro del ProGuard800.
2. Rimuovere la vite dell'alloggio sul fondo della copertura anteriore.
3. Premere con prudenza le linguette di sgancio tramite un cacciavite, come indicato nella figura 2.4.
4. Sollevare la copertura anteriore alla parte posteriore dell'alloggio. Si notationhe la copertura anteriore è stata fissata a quella posteriore con due bendi difissaggio ed il carrvo piatto del tastierino.
5. Scollegare il connettore del pacco batteria di riserva dal pannello di lavoro.
6. Scivolare il circuito stampato (PCB) del GSM800 nell'apositoosto premendo prima il lato destro del PCB nell'apositoosto e poi il lato sinistro nel portatore. Assicurarsi che i connettori siano sul fondo del PCB.
7. Collegare il cavo piatto piccolo tra il PCB (5) del GSM800 ed il PCB del pannello di lavoro (circuito principale).
8. Inserire la spina nella presa.
9. Seguire i passi segunti nel manuale installazione del ProGuard800: 12.5: Trova Moduli

10.7.2: Codice PIN GSM
10.7.3: SMS Num. Centro
10. Collocare la scheda SIM nel portascheda SIM (1).
11. Collegare il pacco batteria al connettore sul circuito principale.
12. Mettere i ganci superiori della copertura anteriore sulla copertura posteriore e chiudere di scatto la copertura anteriore.
13. Seguire i passi segunti nel manuale installazione del ProGuard800: 4.7.9: Segnale GSM
14. Consultare il manuale d'installazione per l'ulteriore configurazione del GSM800.

Campo di frequenza: E-GSM 900

GSM1800

GSM1900

Connettore antenna esterna: connettore MCX

Temperatura ambiente: -20^ C fino ai + 55^ C (esercizio)

• 20^ C fino ai + 70^ C (immagazzinamento)

Le specifiche possono essere soggette a modifiche alla preavviso.
