FOIRE AUX QUESTIONS - GSM800 MARMITEK

Comment puis-je configurer le MARMITEK GSM800 ?

Pour configurer le MARMITEK GSM800, commencez par brancher l'appareil à une source d'alimentation et insérez une carte SIM. Ensuite, suivez les instructions de la notice incluse pour accéder au menu de configuration via l'application ou le site web.

Que faire si le MARMITEK GSM800 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez d'utiliser un autre câble d'alimentation.

Comment réinitialiser le MARMITEK GSM800 aux paramètres d'usine ?

Pour réinitialiser le MARMITEK GSM800, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

Le MARMITEK GSM800 ne reçoit pas de signal mobile, que faire ?

Assurez-vous que la carte SIM est correctement installée et qu'elle est active. Vérifiez également que vous êtes dans une zone avec une bonne couverture mobile. Si le problème persiste, essayez d'utiliser une autre carte SIM.

Comment mettre à jour le firmware du MARMITEK GSM800 ?

Pour mettre à jour le firmware, connectez-vous à l'interface de gestion de l'appareil via un navigateur web. Recherchez la section 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version.

Y a-t-il une application mobile pour le MARMITEK GSM800 ?

Oui, il existe une application mobile disponible pour les appareils iOS et Android. Vous pouvez la télécharger depuis l'App Store ou Google Play en recherchant 'MARMITEK'.

Comment puis-je contacter le support technique pour le MARMITEK GSM800 ?

Vous pouvez contacter le support technique en visitant le site officiel de MARMITEK et en remplissant le formulaire de contact ou en appelant le numéro de téléphone indiqué dans la section 'Assistance'.

Le MARMITEK GSM800 est-il compatible avec toutes les cartes SIM ?

Le MARMITEK GSM800 est compatible avec la plupart des cartes SIM, mais il est recommandé de vérifier la compatibilité avec votre fournisseur de services avant de l'acheter.

MODE D'EMPLOI GSM800 MARMITEK

• Le câblage de votre installation électrique dispose d'un voltage de 230V, dangere mort! Ne raccordez jamais le module lorsqu'il se trouve sous tension. Déconnectez le disjoncteur avant de commencer l'installation.
• Ce produit est destiné à une utilisation professionnelle. Son installation doit être effectuee par un installateur agreé.
• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou pres d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémentées ou à des sources de lumières tropfortes.
• Toute utilisation impropre, toute modification ou réparation effectuee vous-meme annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'uneutilisation impropre du produit ou d'une utilisation autre que celle pour laquelle leproduit est destiné. Marmitek n'accepte aucune responsabilité pour dommageconsequent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• La commutation automatique d'appareils électriques estCertes pratique, mais elle peut aussiprésenter des dangers. Elle peut par exemple surprénde les autres utilisateurs ou provoquer l'inflammation spontanée d'un vêtement posé sur une source de chaleur électrique. Faites-y toujours attention et prenez suffisamment

de mesures de sécurité pour prévenir toute situation indésirable ou dangereuse.

INTRODUCTION

Ce produit fait partie de la série Marmitek ProGuard800 et fonctionne avec le système d'alarme ProGuard800. Pour en savoir davantage sur le système complet, les possibilités et le réglage de la série ProGuard800, Voyez les instructions d'installation sur notre site www.marmitek.com.

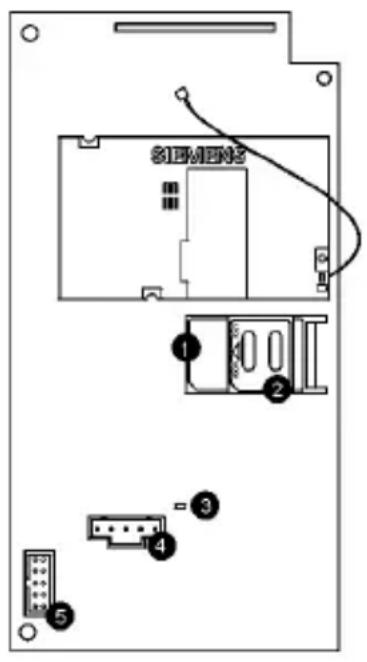

Figure 1.6: Module de communications cellulaires

Module de communications cellulaires (GSM800)

Le module de communications cellulaires permet au panneau de contrôle de communiquer via le réseau de téléphonie mobile. Il offre la possibilité d'envoyer et de receivevoir des messages SMS, le téléversement et le téléchargement, ainsi que l'exécution d'applications vocales bidirectionelles cellulaires.

1. Support carte SIM
2. Dispositif de dégagement carte SIM
3. Diode electrolytes (DEL)
4. Connecteur programmation flash
5. Connecteur d'interface pour cable plat à la carte principale

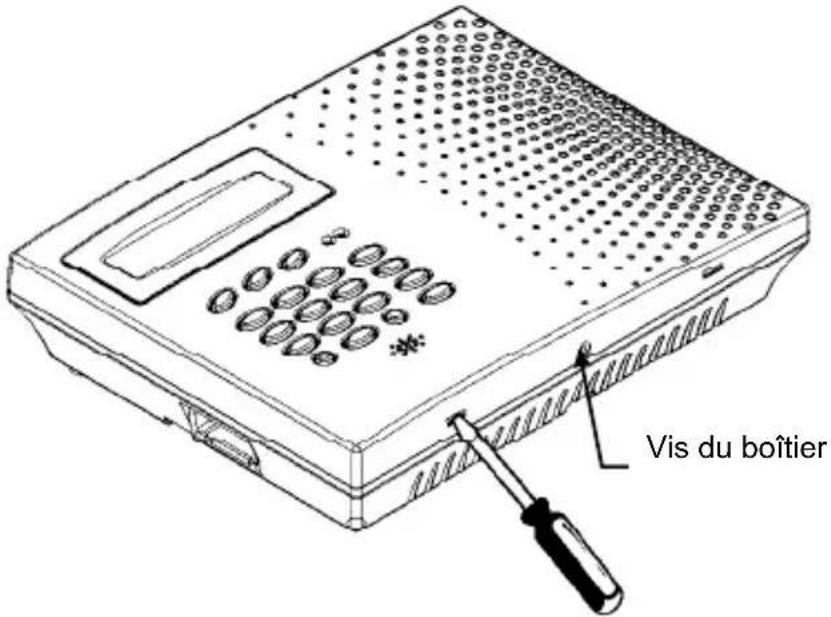

Figure 2.4: Ouverture du boîtier

Débrancher la sirène

1. Tapez ✓ suivi de 1111.
2. Tapez maintainant 9155 (sur l'affichage apparait : 5.SIRENE FILAIRE ACTIVEE).
3. Tapez maintainant sur (sur l'affichage apparait maintainant : 5.SIRENE FILAIRE DEACTIVEE).
4. Tapez √ pour confirmer.
5. Tapez 4 fois sur × pour dessortir du menu d'installation.

INSTALLATION

1. Débranchez l'alimentation en courant alternatively (CA) du panneau de contrôle du ProGuard800.
2. Enlevez la vis du boitier située au bas du couvercle frontal.
3. À l'aide d'un tournevis, pressez délicatement les languettes de retenue tel qu'illustré à la Figure 2.4.
4. Soulever le couvercle frontal pour le dégager de l'arrière du boîtier. Vous remarquerez que le couvercle frontal demeure attaché à l'arrière du boîter par deux bandes d'attache et le cable plat pour le clavier.
5. Débranchez le connecteur bloc-pile de secours du panneau de contrôle.
6. Glissez la carte de circuit imprimé du GSM800 dans son logement en pressant d'abord le côté droit de la carte en place suivi d'une pression du côté gauche. Assurez-vous que les connecteurs se trouvent au bas de la carte.
7. Branchez le petit cable plat entre la carte de circuit imprimé du GSM800 (5) et la carte de circuit imprimé du panneau de contrôle (carte principale).
8. Branchez la prise.

GSM800

1. Sautez le pas 8 et suivez les pas suivants du Guide d'installation ProGuard800 :

12.5:Trouver les modules
10.7.2: Code de numero d'identité personnel
10.7.3: Centre SMS

1. Mettez la carte SIM en place dans son support (1).
2. Branchez le bloc-pile au connecteur de la carte principale.
3. Placez les crochets de retenue supérieurs du couvercle frontal sur l'arrière du boîter puis pressez ensemble afin de fermer le boîtier.
4. Sautez le pas 8 et suivez les pas suivants du Guide d'installation ProGuard800 :

4.7.9: Intensité du signal GSM

1. Référez au manuel d'installation pour toute programmation ultérieure du GSM800.

Activer la sirène

Lorsque vous avez installé tous les détecteurs, vous pouvez eventuellement réactiver la sirène interieure de ProGuard800.

1. Tapez ✓ suiivi de 1111.
2. Tapez maintainant 9155 (l'affichage indique : 5.SIRENE FILAIRE INACTIVE).
3. Tapez maintainant (l'affichage indique maintainant : 5.SIRENE FILAIRE ACTIVE).
4. Tapez √ pour confirmer.
5. Tapez 4 fois sur × pour dessortir du menu d'installation.

SPÉCIFICATIONS TECHNIQUES

Bande de fréquences: E-GSM 900

GSM1800

GSM1900

Connecteur d'antenne externe : connecteur MCX

Température ambiente: -20 °C à +55 °C (opération)

-20 C

Spécifications peuvent être modifiées sans préavis.

Informations environnementales pour les clients de l'Union européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou

électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endetroit où vous avez achetié le produit.

AVISOS DE SEGURIDAD

Par la presente Marmitek BV déclare que l'appareil GSM800 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 1999/5/CE du Parlement européen et du Conseil, du 9 mars 1999, concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité

Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des États membres relatives à la compatibilité electromagnétique

Directive 73/23/CEE du Conseil, du 19 février 1973, concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

Marmitek BV declara que este GSM800 cumple con las exigencias esenciales y con lasDEMAs reglas relevantes de la directriz:
Directiva 1999/5/CE del Parlamento Europeo y del Consejo, de 9 de mayo de 1999, sobre equipos radioeléctricos y equipos terminales de Telecomunicación y reconocimiento mutuo de su conformidad
Directiva 89/336/CEE del Consejo de 3 de mayo de 1989 sobre la aproximación de las legislaciones de los Estados Miembros relativas a la compatibiliad electromagnética
Directiva 73/23/CEE del Consejo, de 19 de febrero de 1973, relativa a la aproximación de las legislaciones de los Estados Miembros sobre el material electrico destinado a utiliser con determinados limites de tension
Con ciò, Marmitek BV, dichiara che il GSM800 è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:
Direttiva 1999/5/CE del Parlamento europeo e del Consiglio, del 9 marzo 1999, riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità
Direttiva 89/336/CEE del Consiglio del 3 maggio 1989 per il ravicinamento delle legislazioni degli Stati Membri relative alla compatibilità elettromagnetica
Direttiva 73/23/CEE del Consiglio, del 19 febbraio 1973, concernente il ravvicinamento delle legislazioni degli Stati Membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione
Bij deze verklaart Marmitek BV, dat deze GSM800 voldoet aan de essentiele eisen en aan de overige relevante bepalingen van Richtlijnen:
Richtlij 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit
Richtlijn 89/336/EEG van de Raad van 3 mei 1989 betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake elektromagnetische compatibilititeit
Richtlijn 73/23/EEG van de Raad van 19 februari 1973 betreffende de onderlinge aanpassing van de wettelijk voorschriften der Lid-States inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen
