Technische specificaties	Digitale audio-ontvanger, compatibel met DAB/DAB+/FM-formaten.
Uitgangsvermogen	2 x 100 W (8 ohm)
Connectiviteit	HDMI-, USB-, Ethernet-, Bluetooth-, Wi-Fi-ingangen.
Gebruik	Ideaal voor thuis audiosystemen, integratie in multiroom-installaties.
Onderhoud en reparatie	Controleer regelmatig de verbindingen, firmware-update via USB.
Veiligheid	Vermijd blootstelling aan vocht, blokkeer de ventilatieopeningen niet.
Algemene informatie	2 jaar garantie, technische ondersteuning online beschikbaar.

Veelgestelde vragen - STS3000ES SONY

Hoe reset ik de SONY STS3000ES ontvanger?

Houd de 'Power'-knop en de 'Input'-knop tegelijkertijd ongeveer 5 seconden ingedrukt totdat het stroomlampje knippert.

Waarom gaat mijn SONY STS3000ES ontvanger niet aan?

Controleer of de voedingskabel correct is aangesloten op het stopcontact en de ontvanger. Zorg er ook voor dat het stopcontact werkt door het met een ander apparaat te testen.

Hoe stel ik de SONY STS3000ES voor het eerst in?

Sluit de ontvanger aan op uw televisie en audio-/videoapparaten. Zet de ontvanger aan en volg de instructies op het scherm om de eerste configuratie uit te voeren.

Mijn SONY STS3000ES ontvangt geen audiosignaal, wat moet ik doen?

Controleer of de audiokabels correct zijn aangesloten en of de audio-ingang op de ontvanger is geselecteerd. Zorg er ook voor dat het volume niet op minimaal staat.

Hoe update ik de firmware van de SONY STS3000ES?

Bezoek de Sony-website, zoek naar het model STS3000ES en download de nieuwste firmwareversie. Volg de meegeleverde instructies om de update uit te voeren.

Het geluid is niet synchroon met het beeld, wat nu?

Ga naar de instellingen van uw ontvanger en zoek de optie voor audiovertraging. Pas de vertraging aan totdat het geluid synchroon loopt met het beeld.

Hoe verbind ik een Bluetooth-apparaat met de SONY STS3000ES?

Schakel Bluetooth in op uw apparaat en zet de ontvanger in koppelingsmodus. Selecteer de ontvanger in de lijst met beschikbare Bluetooth-apparaten op uw apparaat.

Wat te doen als de afstandsbediening van de SONY STS3000ES niet werkt?

Controleer of de batterijen van de afstandsbediening opgeladen en correct geplaatst zijn. Als het probleem aanhoudt, probeer dan de afstandsbediening te resetten door de batterijen 10 seconden te verwijderen.

Hoe verbind ik de SONY STS3000ES met een Wi-Fi-netwerk?

Ga naar het netwerkinstellingenmenu van de ontvanger, selecteer 'Wi-Fi', kies uw netwerk en voer het wachtwoord in wanneer daarom wordt gevraagd.

Wordt de SONY STS3000ES ontvanger te warm, is dat normaal?

Het is normaal dat de ontvanger licht opwarmt tijdens gebruik. Als de warmte echter te hoog is, zorg dan dat hij goed geventileerd is en niet wordt geblokkeerd.

Hoe activeer ik de eco-modus op de SONY STS3000ES?

Ga naar de instellingen van de ontvanger en zoek de optie 'Eco-modus'. Schakel deze in om het energieverbruik te verminderen.

GEBRUIKSAANWIJZING STS3000ES SONY

Stel het apparaat Niet bloot aan regen of vocht, om gevaar voor brand of een elektrische schok te voorkomen.

Open nooit de behuizing, om gevaar voor elektrische schokken te vermijden. Laat reparations aan de ergende vakhandel over.

Voorzorgsmaatregelen

Veiligheid

• Mocht er vloeistof een voorwerp in het apparaat terechtkomen, trek dan de stekker uit het stopkontakt en-Laat het apparaat eerst nakijken door een deskundige, Alvorens het weer in gebruik te nemen.

Stroomvoorziening

• Kontroleer voor het aansluiten van het apparaat eerst of de bedrijfspanning ervan wel overeenkomt met deplaatselijke netspanning.
• Trek de stekker van het netsnoer uithet stopkontakt wonneur u denkt hetapparaat gereuimeijd Niet te zullengebruiken. Om de aansluiting op hetstopkontakt te verbren, mag uuitsluitend aan de stekker trekken;trek nooit aan het snoer.
• Indien het netsnoer verrangen moot worden, mag dit alleen worden uitgevoerd door een erkende onderhoudsdienst.

Opstelling

Zet het apparaat op een goed geventileerde plaat, met rond vrijle luchtdoorstroming, om oververhitting van de inwendige onderdelen te voorkomen, in het belang van een langdurige betrouwbare werkig.
- Plaats het apparaat Niet in de buurt van een warmtebron of in direkt zonlicht. Vermijd tevensplaatsen met veel stof, vocht en mechanische trillingen of schokken.
- Zet niets bovenop het apparaat. De ventilatie-openingen aan de bovenzijde mogen Niet geblokkeerd worden, in het belang van een juist Funktioneren van het apparaat en een langere levensduur van de componenten.
- Installeer het apparaat Niet in een krappe, omsloten ruimte zoals een boekenrek of een inbouwkast.

Reinigen van de behuizing

• Gebruik voor het reinigen van de ombouw, het Voorpaneel en de bedieningsorganen een zachte doek,licht bevochtigd met wat milde vloeibare zoep. Gebruik geen schuurspons, schuurmiddelen of vluchtige stoffenzoals spiritus of benzine.

Opnieuw verpakken

Gooi de doos en het andere verpakkingsmaterial Niet weg. Deze vormen een ideale verpakking voor als u het apparaat nogmaals wilt verroeren. Voor verroor van het apparaat dient u het apparaat zo möglichk waar precies te verpakken als u het bij aflevering hebt aangetroffen.

Mocht u na het doorlezen van de gcbruiksaanwijzing nog vragen over of problemen met het apparaat hebben, aarzel dan Niet Kontakt op te nemen met de dichtstbijzijnde Sony handelaar.

Welkom!

Hartelijk dank voor uw aankoop van deze Sony FM stereo/FM-AM tuner. Lees, alvorens het apparaat in gebruik te nemen, deze gebruiksaanwijzing aanachtig door en bewaar deze voor eventuele naslag.

Omtrent deze handleiding

Op een aantalplaatsen in deze gebruiksaanwijzing zult u het onderstaande tekentje aanreffen:

Dit symbolism vestigt uw aandacht op handige tips, die de bediening vergemakkelijken.

INHOUDSOPGAVE

Voorbereidingen

Uitpakken 4
Aansluiten van de installmentie 4
Instellen op Duitse aanduidingen in het uitleesvenster 6
Automatisch alfabetisch vastleggen van FM radiozenders ("Auto-betical" zenderopslag) 6

Basisbediening

Ontvangst van Vooringestelde radiozenders 7

Uitgebreide afstemfunkties

Betreffende het funktiemenu 8
Instellen van de helderheid/informatie in het uitleesvenster 8
Radio-ontvangst met doorzoeken van zenders (Automatische zoekafstemming) 9

Funkties voor betere FM ontvangst 10

Voorinstellen van radiozenders 11

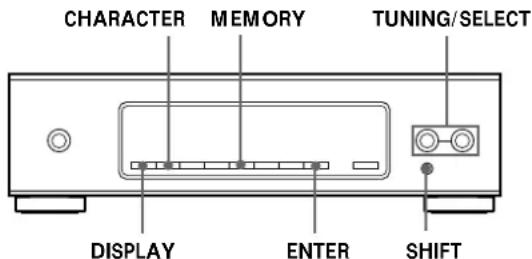

Naamgeving van Vooringestelde radiozenders 12

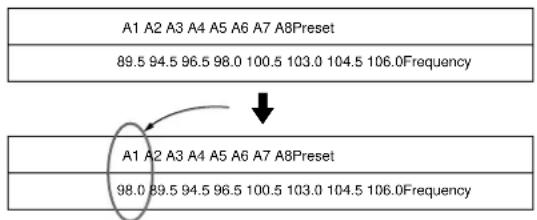

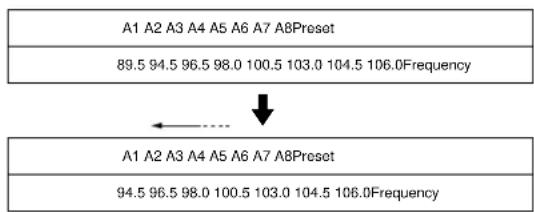

Rangschikken van Vooringestelde zenders 12

Gebruik van het Radio Data System (RDS) 14

Aanvullende informatatie

Verhelpen van storingen 15
Technische gegevens 15
Index 16

Uitpakken

Kontroleer of het onderstaande bijgeleverd toebehoren indediaad in de verpakking van de tuner aanwezig is:

Audio-aansluitsnnoer (1)
AM kaderantenne (1)
FM draadantenne (1)

Aansluiten van de installmentie

Voor het aansluten

• Schakel erst alle betrokken apparatuur uit, alvorens u begint met het aansluiten ervan.
• Sluit de netsnoeren van de apparatuur pas op het stopkontakt aan nadat alle andere aansluitingen in orde+zijn.
• Steek alle stekkers stevig over de volle lenghte in de aansluitbussen, om brom en andere bijgeluiden te voorkomen.
  Zorg bij het aansluiten van de audio-signaalsnoeren dat u links en rechts Niet verwisselt: sluit de witte stekkers aan op de witte stekkerbussen (voort het linker kanaal) en de rode stekkers op de rode stekkerbussen (voort het rechtter kanaal).

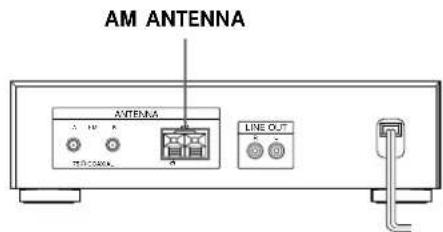

Aansluiten van de AM antennae(s)

Hieronder worden beschreiben hoe u de bijgeleverde AM kaderantenne aansluit. Zie voor deplaats van de AM antennene-aansluitingen de onderstaande afbeelding.

Benodigdheden

AM kaderantenne (bijgeleverd) (1)

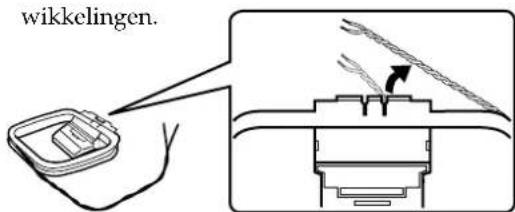

1 Alvorens u de bijgueverde anteenne gaat monteren, trekt u erst de aansluitdraad uit de buitenrand van het antennekader.

2 Trek ongeveer drie slagen van de gezlochten aansluitdraad uit de rand van de antennte voorschijn. Trek alleen het gezlochten gedeelte eruit, en let op dat de gezlochten draad nicht ultrafelt. Zorg tevens dat er nicht meer van de aansluitdraad van de antennne loskomt dan 3

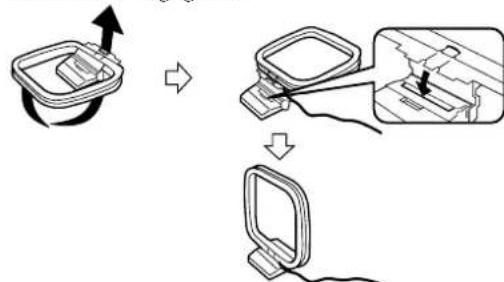

3 Monteer de bijgeleverde kaderantenne zoals hieronder aangegeven.

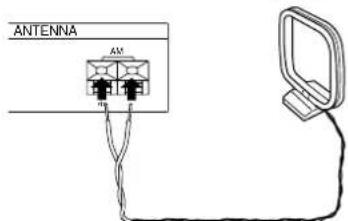

4 Sluit de AM kaderantenne aan op de AM antennene-aansluitingen op het achterpaneel van dit apparaat. AM kaderantenne

5 Verstel de richting van de kaderantenne voor de Beste radio-ontvangst.

De AM kaderantenne is richtingsgevoelig en vangt signalen vanuit bepaalde richtingen veel better op dan uit andererichtingen. Draai de antennene dus en blij uitproberen tot u de beste stand voor heldere ontvangst hebt gezonden. Als er tijdens het opnemen van een AM radiouitzending een storende hoge fluittoon klinkt (door zweving), verstel dan de kaderantenne zo dat de fluittoon verdwijnt. In een gebouw met een stalen skelet of van gewapend beton kan de radioontvangst wel eens erg zwak zich, waar dat de radiogolvenaarin Niet goed hunen doordringen.

Voor radiozenders waarvan de ontvangst problematisch is

Probeer of het verstellen van de kaderantenne tijdens de afstemming verbetering in dc ontvangst brengt.

Opstellen van de bijgeleverde AM kaderantenne in de buurt van een venster za vaak voor een betere ontvangst zorgen.

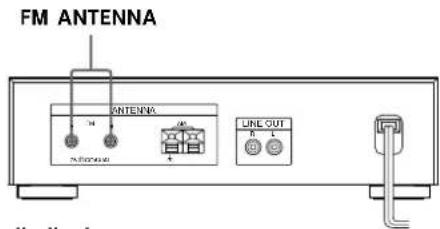

Aansluiten van de FM antenna(s)

Met een buitenantenne voor de FM kurz u een betere geluidskwaliteit voor de FM-ontvangst verkrijgen. Het is waarom aanbevolen de bijgelerde FM draadantenne slechtsijdelijk te gebruiken tot u een permanente buitenantenne voor de FM kurz aansluten. Zie voor de plaats van de FM antennaaansluitingen de onderstaande afbeelding.

Benodigdheden

FM draadantenne (bijgeleverd) (1)

FM buitenantenne (niet bijgeleverd) (1) en 75-ohm coaxialkabel met IEC antenna-contrastekker (niet bijgeleverd) (1)

IEC antenna-contrastekker

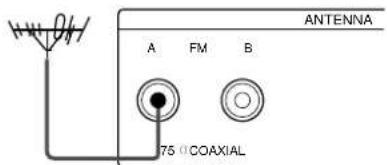

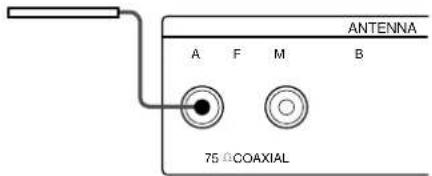

Sluit de bijgeleverde FM draadantenne of een FM buitenantenne (niet bijgeleverd) aan op een van de FM antennene-aansluitingen op het achterpaneel van dit apparaat.

FM draadantenne

FM buitenantenne
IEC antenna-contrastekker

Desgewenst kunt u twee FM antennes aansluiten

Dit apparaat beschikt over twice FM ANTENNA aansluitingen, A en B, voor verschillende soorten FM antennes. Zo kurz u bijvoorbeeld een buitenantenne aansluiten op de A stekkerbus en een kabelantenne op de B stekkerbus. Dan kurz u ook overschakelen tussn deze beiden antennes enaarbij aan de hand van de signaalsterktemeter kontroleren welke antennene de beste ontvangst oplevert voor een bepaalde radiozender.

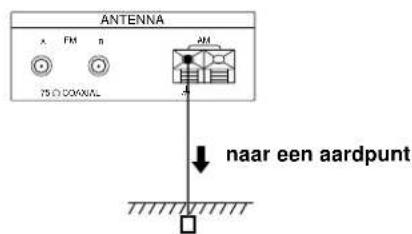

Aansluiten van een aardleiding

Indien u gebruik maakt van een buitenantenne, dient u een aardedraad (niet bijgeleverd) aan te sluiten op de AM ANTENNA antennne-aardaansluiting (waarop ook de AM kaderantenne is aangesloten), om brandgevaar te voorkomen bij eventuele blikkeminslag. Sluit de aardingsdraad nooit aan op een gasleiding; gezien de kans op een gasexplosie is dit uiterst

gevaarlijk.

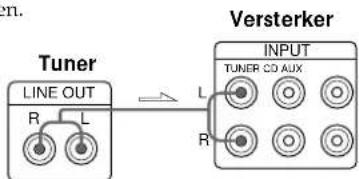

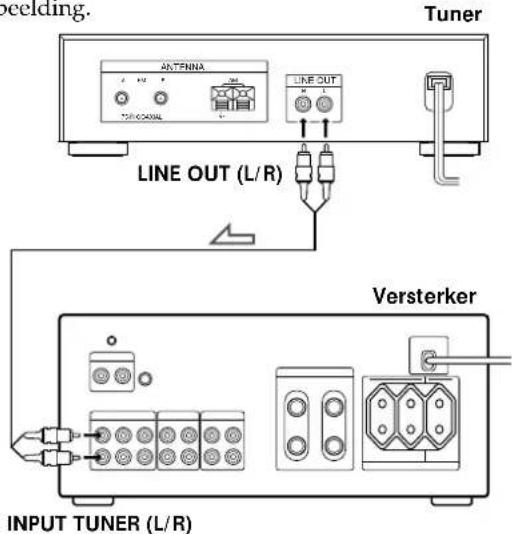

Aansluiten van een versterker

Sluit deze tuner aan op de versterker van uw stereoinstallatie. Schakel eerst de stroom van alle betrokken apparaten uit, alvorens u deze aansluit. Zie voor deplaats van de aansluitingen de onderstaande afbeelding. Tuner

Benodigdheden

Audio-aansluitsnoer (bijgeleverd) (1)

Sluit de witte stekkers aan op de witte stekkerbussen (voort het linker kanaal) en de rode stekkers op de rode stekkerbussen (voort het rechter kanaal). Steek alle stekkers stevig over de volle lenghte in de aansluitbussen; een losse verbinding kan brom en andere storende geluiden perooorzaken.

(wordtervolgd)

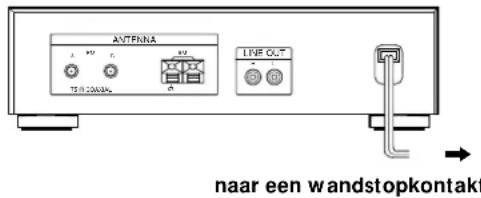

Aansluiten van het netsnoer

Stek do stekker van het netsnoor in een wandstopkontakt nadat alle hiervoor beschreiben aansluitingen kompleet gemaakt+zijn.

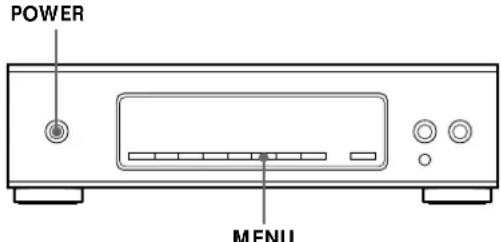

Instellen op Duitse aanduidingen in het uitleesvenster

Bij deze tuneskunt u voor de aanduidingen in het uitleesvenster kiezenuit Engels of Duits. De in de fabriek Vooringestelde taal is Engels. Om in te stellen op Duitse aanduidingen gaat u als volgt te werk.

1 Druk op de POWER toets om de tuner uit te schakelen.
2 Houd nummertoets MENU ingedrukt en druk waar bij op POWER om de tuner wee in te schakelen. Dan verschijnt de taal-aanduiding "Deutsch" in het uitleesvenster.

Terugkeren maar aanduidingen in het Engels

Herhaal de bovenstaande handelingen. Dan za het uitleesvenster "English" aangeven.

Automatisch alfabetisch vastleggen van FM radiozenders ("Auto-betical" zenderopslag)

Met de "Auto-betical select" automatische zenderopslag kurz u maximaal 30 FM radiozenders en FM RDS informatatie-zenders in het afstemgeheugen van de tuner vastleggen, in alfabetische volgorde. Alleen de best doorkomende zenders worden gekozen, en als er op verschillende afstemfrekwenties identieke RDS zenders gezonden worden, za de "Auto-betical" voorinstelling de duidelijkste hiervan vastleggen. Als u de FM of AM (middengolf en langegolf) zenders zich wilt kiezen, om deze een voor een vast te leggen, volg dan de aanwijzingen onder Radio-ontvangst met doorzoeken van zenders (Automatische zoekafstemming) op blz. 9 en "Voorinstellen van radiozenders" op blz. 11.

1 Sluit een FM antennae aan. Zie onder "Aansluien van de FM antennes) op blz. 5.
2 Druk op de POWER toets om de tuner in te schakelen.
3 Druk net zovaak op de MENU toets tot de aanduiding "Auto-betical" in het uitleesvenster verschijnt.
4 Druk op de ENTER toets van de tuner. De aanduidingen "Yes" en "No" verschijnen in het uitleesvenster.
5 Druk op de TUNING/SELECT + of - toets tot de aanduiding "Yes" in het uitleesvenster gaat knipperen.
6 Druk op de ENTER toets. De tunes gaat dan op zoek waar alleplaatselijk te ontvangen FM radiozenders en FM RDS informatiezenders en legt deze in het afstemgeheugen vast. Voor elke RDS zender gaat de tuner eerst op zoek waar andere zenders die hetzelfdce programma uitzenden, om verrolgens alleen die met het meest duidelijke signaal vast te leggen. De vastgelegde RDS zenders worden dan in alfabetische volgorde van hun officiele Program Service naam gezet, en krijgen pas daarna hun letter-en-cijfer code togewezen. Zie voor nadere bijzonderheden betreffende de RDS informatiezenders de beschrijving op blz. 14. De gewone FM radiozenders krijgen ook een letter-en-cijfer code en worden dan na de RDS zenders vastgelegd.

Wissen of verplaatsen van een Vooringestelde zender

Zie onder "Rangschikken van Vooringestelde zenders" op blz. 12.

Opmerkingen

• Als u verhuist waar een andere streek, kan het nodig+zijn deze procedure opnieuw uit te voeren, om de best te ontvangen zenders in uw nieuwe woonggebied vast te leggen.
• Zie voor nadere bijzonderheden over het afstemmen op voortingestelde zenders de beschrijving op blz. 11.
• Samen met de afstemfrekwentie van de zender worden de volgende instelleningen vastgelegd: ANTENNA, ANT ATT (gevoeligheid), IF BAND (braced/smal), en FM MODE (stereo/mono).
• Als u na het in alfabetische volgorde opslaan van radiozenders de antennne verplaatst, können de vastgelegde instellingen gewist worden. Leg de zenders in dat geval opnieuw in het geheugen vast.

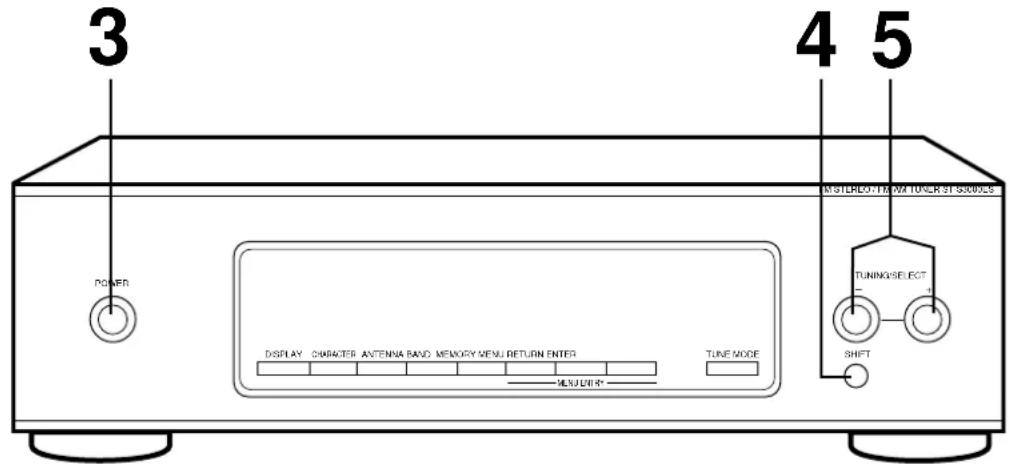

Ontvangst van voortingestelde radiozenders

Hieronder worden beschreiben hoe u kunt afstemmen op van tevoren vastgelegde radiozenders.

Voor afstemmen op zenders die (nog) Niet zich vastgelegd, volgt u de aanwijzingen onder Radio-ontvangst met doorzoeken van zenders (Automatische zoekafstemming) op blz. 9.

1 Zorg dat alle aansluitingen van de tuner in orde+zijn en dat de gewenste radiozenders zijn vastgelegd. (Zie blz. 4 en 6 voor de aansluitingen en blz. 6 of 11 voor het voorinstellen van zenders.)
2 Schakel de versterker in en kies als geluidsbron de TUNER.
3 Druk op de POWER aan/uit-schakelaar om de tuner in te schakelen.
4 Druk op de SHIFT toets om zendergroep A, B of C te kiezen.
5 Druk op de TUNING/SELECT + of - toets om in te stellen op het gewenste voorkeurzendenummer. De tuner zal de nummers waaronder nog geen zenders zich vastgelegd, automatisch overslaan.

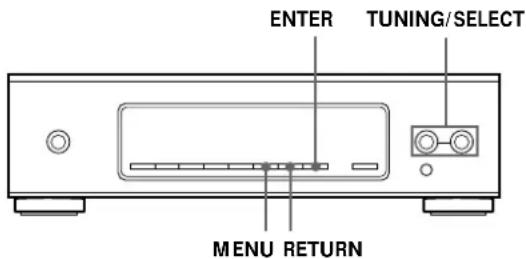

Betreffende het funktiemenu

Deze tunes is voorzien van een menu-systeem met aanuidingen in het uitleesvenster die u slechts hoeft te volgen voor het gemakkelijk instellen van diverse funkties. Voor de menu-keuze en bediening gebruikt u de volgende toetsen.

Gebruik de	Voor:
MENU toets	toegang tot de menu-funkties.
TUNING/SELECT toetsen	aangeven van verschillende onderdelen en instellenen.
ENTER toets	keuze van het aangegeven onderdeel of deinstelling.
RETURN toets	terugkeren maar een erder menuschem.

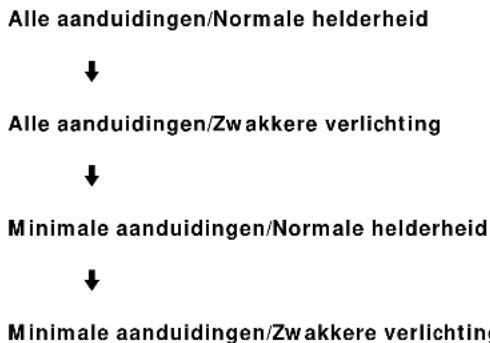

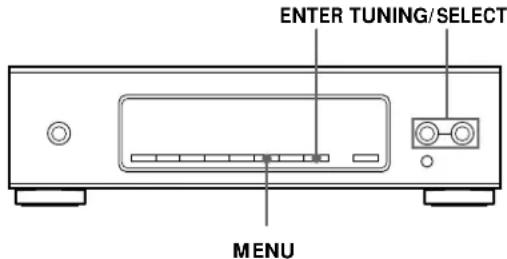

Instellen van de helderheid/informatie in het uitleesvenster

U heeft de keuze uit 4 instellenen voor de helderheid en de hoeveelheid informatatie in het uitleesvenster.

1 Druk op de MENU toets en dan op de TUNING/ SELECT + of - toets tot de aanduiding "Disp-Mode" in het uitleesvenster verschijnt.
2 Druk op de ENTER toets. De aanduiding "Select" verschijnt in het uitleesvenster.
3 Druk op de TUNING/SELECT + of - toets om in te stellen op de gewenste uitleesvenster-instelling.

4 Druk weeop de ENTER toets. De uitleesvenster-instelling blijft gelden totdat u deze zwer wijzigt. Wanneer u een toets indrukt, verandert het uitleesvenster met minimale aanduidingen en de gekozen mate van helderheid,tijdelijk in het uitleesvenster met alleaanduidingen.Nacirca 4 sekonden keert het uitleesvenster wee terug maar de gekozen instelling.

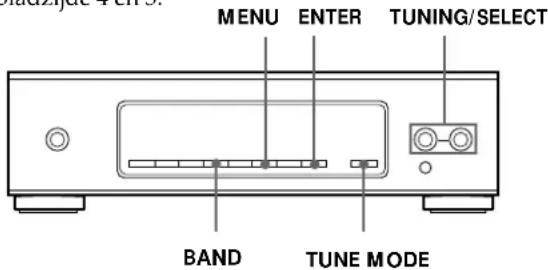

Radio-ontvangst met doorzoeken van zenders (Automatische zoekafstemming)

Met de automatische zoekafstemmingkest u vlot en gemakkelijk afstemmen op een radiozender, ook al kent u de zendfrekwentie ervan nicht.

• Eerst dient u te zorgen dat er een FM/AM antennepop de tuner is aangesloten zoals beschreiben opbladzijde 4 en 5.

4 Herhaal stap 3 tot u de gewenste radiozender hebt gezonden.

1 Druk op de BAND toets om de gewenste afstemband: FM, MW (middengolf) of LW (lange golf) te kiezen.
2 Druk op de TUNE MODE toets zodate aanduiding "AUTO" in het uitleesvenster verschijnt.
3 Druk op de TUNING/SELECT + of - toets. Zodra de tuner bij het doorzoeken van de afstemband een zender vindt, stopt de zockafstemming automatisch en verschijnt de aanduiding "TUNED" in het uitleesvenster. De signalsterktemeter geeft nu aan hoe krachtig het signal van de zender doorkomt.

Om de ontvangen zender vast te leggen als voorkeurzender, volgt u de aanwijzingen onder "Voorinstellen van radiozenders" op blz. 11.

Bij afstemmen op een AM (middengolf/lange golf) zender

Bij het afstemmen op AM zenders verstelt u de richting van de kaderantenne voor de Beste ontvangst.

Als de STEREO indicator Niet oplicht

Gebruik het keuzemenu om de "FM Mode" ontvangststand in te stellen op AUTO".Zie voor nadere aanwijzingen de paragraaf Handmatig instellen van de FM ontvangststand" op blz.10.

Alis een FM stereo-uitzending met veel storing doorkomt

De STEREO indicator zal dan knipperen. Stel in het keuzemenu de "FM Mode" ontvangststand in op "MONO". Het stereo effekt zal nu verloren gaan, maar het geluid zal better klinken. Zie voor nadere bijzonderheden "Handmatig instellen van de FM ontvangststand" op blz. 10.

Als de automatische afstemming de gewenste radiozender Niet kan vinden (Handmatig afstemmen)

Met de handmatige afstemming kunt u alle radiozenders van alle afstembanden doornemen, op zoek maar een gewenste zender. Dit betekent dat u ook kunt afstemmen op radiozenders die slechts zeer zwak doorkomen, zDat u ze met de automatische afstemming wellicht nicht zou können vinden.

1 Druk op de BAND toets om in te stellen op de gewenste afstemband: FM, middengolf (MW) of langegolf (LW).
2 Druk op de TUNE MODE toets tot alleen de aanduiding "TUNING" in het uitleesvenster verschijnt. Zorg dat er geen "AUTO" worden aangegeven.
3 Druk net zovaak op de TUNING/SELECT + of - toets tot de gewenste radiozender worden ontvangen. De signalsterktemeter geeft de sterkte van het ontvangen signaal aan.

Opmerking

Als u bij de hoogste of de laagste frekwentie van de afstemband bent gekomen, stopt de zoekafstemming.

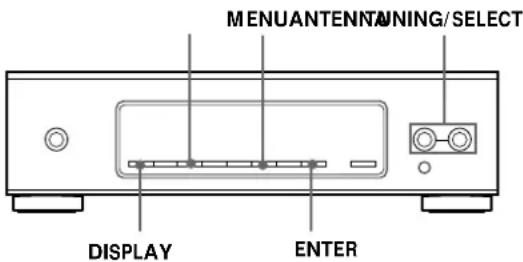

Funkties voor betere FM ontvangst

Deze tunes is voorzien van diverse funkties en instellenen voor het verbeteren van de ontvangst. Het best kunt u eerst proberen hoe de ontvangst klinkt met de standard instellenen. Is de kwaliteit van de ontvangst Niet maar wens, gebruik dan de onderstaande funkties om een betere geluidskwaliteit te bereiken. De tuner kan de onderstaande instellenen ook samen met de afstemfrekwentie vastleggen in het afstemgeheugen, bij het voorinstellen van de betreffende zender.

Keuze van FM antenna

Als u twee FM antennes hebt aangesloten, kurz u met een druk op de ANTENNA toets kiezen voor ontvangst via FM anteenne-aansluiting A of B. Dit kan u in bepaalde gevallen in staat stellen af te stemmen op een radiozender die anders nicht te ontvangen zou zichn.

Keuze van de ASM automatische ontvangst-installingen

De ASM funktie van deze tuner is in de fabriek zo ingesteld, dat de tuner automatisch de optimaleinstallingen kiest voor "ANT ATT" (antenverzwakking "ON" of "OFF"), "IF BAND(tussenfrekwentieband "Wide" of "Narrow") en FM MODE (automatische stereo- of mono-ontvangst), afhankelijk van de ontvangstkwaliteit van elke zender. Elk van deze keuzefunkties is beschter ook handmatig maar wens in te stellen, door uitschakelen van de ASM ontvangst-installingen.

Kies het onderdeel ASM in het keuzemenu om de automatische ontvangst-instellen in of uit te schakelen.

Wonneer de ASM is ingeschakeld en de automatische ontvangst-installingen gelden, verschijnt de aanduiding "ASM" in het uitleesvenster wonneer u instelt op de FM afstemband.

1 Druk op de MENU toets.
2 Druk net zovaak op de TUNING/SELECT + of - toets tot de aanduiding "Reception" in het uitleesvenster verschijnt en druk dan op de ENTER toets.
3 Druk net zovaak op de TUNING/SELECT + of -toets tot de aanduiding "A.S.M" in het uitleesvenster verschijnt en druk werk op de ENTER toets.

4 Druk op de TUNING/SELECT + of -toets om in te stellen op "ON" of "OFF" en druk tenslotte op de ENTER toets.

Handmatig instellen van de ANT ATT en IF BAND funties:

1 Druk op de MENU toets.
2 Druk nct zovaak op de TUNING/SELECT + of -tocts tot de aanduiding "Reception" in het uitleesvenster verschijnt en druk dan op de ENTER toets. Als u instelt op "Reception" verwijl de tuner staat afgestemd op een middengolf- of langegolf-zender, za in het uitleesvenster de aanduiding "FM Only" verschijnen.
3 Druk op de TUNING/SELECT + of -toets om in te stellen op "ATT/IF Band" en druk wee ter op de ENTER toets.
4 Druk op de TUNING/SELECT + of -toets om in te stellen op de gewenste ANT ATT antenne-gevoeligheid en druk op de ENTER toets.

• In de "ANT ATT: ON" stand worden de sterkte van de ingangssignalen verminderd, voor een betere ontvangst van zenders die extreem krachtig doorkomen.
• De "ANT ATT: OFF" stand dient voor normale afstemming.

5 Druk op dc TUNING/SELECT + of -toets om in te stellen op de gewenste IF:tussenfrekwentie-bandbreedte en druk tenslotte op dc ENTER tocts.

• In de "IF: Wide" stand kan er alleen worden afgestemd op radiozenders met een uitstekende geluidskwaliteit en geringe verrorming.
• De "IF: Narrow" stand zorgt voor een hogere selektiviteit en minder verworming, om uitzendingen van zwak doorkomende radiozenders beter te lately klinken.

Handmatig stellen van de FM ontvangststand

Via het keuzemenu kutu voor de FM ontvangst kiezenuit automatische stereo-ontvangst (zonder aanduiding) of "MONO".

1 Druk op de MENU toets.
2 Druk net zovaak op de TUNING/SELECT + of - tocts tot de aanduiding "Reception" in het uitleesvenster verschijnt en druk dan op de ENTER toets. Het uitleesvenster zal "FM Only" aangeven wanner u instelt op "Reception" verwijl de tuner staat afgestemd op een middengolf- of langegolf-zender.
3 Druk net zovaak op de TUNING/SELECT + of -toets tot de aanduiding "FM Mode" in het uitleesvenster verschijnt en druk waar op de ENTER toets.
4 Druk op de TUNING/SELECT + of - toets om in te stellen op de gewenste FM ontvangststand en druk tenslotte op de ENTER toets.

• De "AUTO" automatische stereo-ontvangst zorgt dat krachtig doorkomende uitzendingen in stereo worden ontvangen en weergegeven. Hierbij verdwijnt de "MONO" aanduiding uit het uitleesvenster.
• De "MONO" stand dient voor de ontvangst van zwak doorkomende zenders. De ontvangst zal nu alleen in monoijken, maar dit zal de geluidskwaliteit ten goede komen.

Kontroleren van de signalsterkte

Met de digitale signalsterktemeter kut u de signalsterkte van de ontvangen FM zenders kontroleren. Het aanwijsbereik van de digitale meter loopt van 16 tot 70dB (1 V aan radiofrekwentie spanning komt overeen met O dB). Om de vereiste signal/ruis-verhouding voor goede ontvangst en weergave van een stereo uitzending te bereiken, is een signalsterkte-aanwijzing groter dan 50 dB aanbevolen. Bij deze tuner kut u de digitale signalsterktemeter ook gebruiken voor de AM afstembanden. Bij de AM loopt het aanwijsbereik van de digitale meter van 0 tot 10 (waar bij hogere waarden een grotere signalsterkte aangeven).

1 Stem af op een FM radiozender of een AM zender.
2 Druk net zovaak op de DISPLAY toets tot de digitale signalsterktemeter in het uitleesvenster versuschijnt.
3 Draai de FM antenne of de AM antenne in de stand waar bij de ontvangen zender het best doorkomt, met het krachtigste signaal.

Voorinstellen van radiozenders

Hieronder worden beschreiben hoe u in totaal 30 van uw favorite FM en AM (middengolf en langegolf) radiozenders in het afstemgeheugen van de tuner kunt vastleggen, onder gemakkelijk te onthouden zendernummers bestaande uit een letter (A, B of C) en een cijfer, zoals bijvoorbeeld A7. Voor elk van de 3 letters kunt u 10 radiozenders vastleggen, voor een overzachtelijkke indeling in groepen, maar muzieksoort, afstemband e.d.

1 Stem af op de FM-, middengolf- of langegolfzender die u wilt vastleggen.
2 Druk op de MEMORY toets. De aanduiding "MEMORY" verschijnt in het uitleesvenster, samen met de laagst beschikbare letter-plus-cijfer code, om aan te gezven dat het afstemgeheugen van de tuner gereed is voor het vastleggen van de zender.
3 Druk op de SHIFT toets om te kiezen voor zendergroep A, B of C. De letter die u kiest verschijnt in het uitleesvenster.
4 Druk enkele malen op de TUNING/SELECT + of -toets om in te stellen op het gewenste voorkeurzendenummer.
5 Druk op de ENTER toets om de zender vast te leggen. De tuner legt de ontvangen zender vast onder de door u gckozen letter-plus-cijfer code.
6 Herhaal de stappen van 1 t/m 5 voor elk van de andere radiozenders die u wilt vastleggen.

De RDS zendernamen worden automatisch mee vastgelegd

Bij het vastleggen van een radiozender die als onderdeel van dc RDS informatie ook een zendernaam uitzendt, za die zendernaam automatisch samen met dc zender in het geheugen worden opgcslagen.

Als u de vastgelegde zenders van names wilt voorzien

Volg na het vastleggen ook de aanwijzingen onder "Naamgeving van Vooringestelde radiozenders" op blz. 12.

Naamgeving van voortingestelde radiozenders

Voor de gemakkelijke herkenning sunt u een zendernaam van maximaal 5 letters voor elk van de Vooringestelde zenders (met uitzondering van FM RDS zenders) in het afstemgeheugen vastleggen. Wanner u daarna op een vastgelegde zender afstemt, za in het uitleesvenster in plaats van de afstemfrekwentie de gekozen zendernaam verschijnen.

1 Gebruik de SHIFT toets en de TUNING/SELECT + of -toets om in te stellen op de voorkeurzender waarvoor u een zendernaam wilt instellen.
2 Druk op de CHARACTER toets. Op deplaats van het letterteken verschijnt nu een knipperende cursor in het uitleesvenster.
3 Druk enkele malen achetereen op de TUNING/ SELECT + of - toets om een letterteken te kiezen.
4 Wanner de gewenste letter verschijnt, drukt u weeer op de CHARACTER toets om de cursor te lately verspringen maar de plaats voor het volgende letterteken.

Bij een vergissing in de keuze van de letter

Druk net zovaak op de CHARACTER toets tot het te wijzigen letterteken gaat knipperen (Telkens wanneer u op de CHARACTER toets drukt, gaat het volgende letterteken van de naam knipperen). Druk dan waar op de TUNING/SELECT + of - toets om het juiste letterteken te kiezen.

5 Herhaal de stappen 2 en 3 tot alle letters voor de gewenste zendernaam in het uitleesvenster worden aangegeven.
6 Druk op de MEMORY toets.

De aanduiding "MEMORY" versusijnt in het uitleesvenster.

Opmerking

na indrukken van de MEMORY tocts Niet binnen 8 sekonden op de ENTER toets drukt. In dat geval dient u opnicuw van voren af aan te beginnen.

7 Druk op de ENTER toets om de zendernaam vast te leggen.

Kontroleren van de frekwentie behorende bij de aangegeven zendernaam

Druk enkele malen achtereen op de DISPLAY toets.

Rangschikken van voortingestelde zenders

Met de sorteerfunkties van dit apparaat kut u de Vooringestelde zenders waar keuze in alfabetische volgorde ("Alphabet"), op signalsterkte ("Strength"), landcode ("Country") of volgens afstemband ("Band") rangschikken. Bovendien kut u met de "Move" en "Erase" funkties de zenders verplaatsen, resp. wollen.

ENTER TUNING/SELECT

1 Druk op de MENU toets.
2 Druk net zovaak op de TUNING/SELECT + of - toets tot de aanduiding "Edit" in het uitleesvenster verschijnt en druk dan op de ENTER toets. Als er nog geen radiozenders zichn vastgelegd, verschijnt de aanduiding "No Preset" in het uitleesvenster.
3 Druk enkele malen op de TUNING/SELECT + of - toets om een van de volgende funkties oforteermethoden te kiezen:

Kies voor	Om zenders te
Move	verplaatenaar een andere code van uw keuze.
Erase	wissen uit de rangorde.
Alphabet	sorteren op alfabetische volgorde van de Vooringestelde zenders waarvoor u een zendaernaam hebt vastgelegd.De zenders die nog nicht van een naam+zijn voorzien, worden op volgorde van lage maar hoge afstemfrekwenties gesorteerd.
Strength	sorteren op signalsterkte van de Vooringestelde radiozenders (alleen FM zenders).De middengolf- en langegolf-zenders worden op afstemfrekwentie gerangschikt.
Country	sorteren op landcode, voor de FM RDS zenders die PI landcode-informatie uitzenden.De overige radiozenders worden op afstemfrekwentie gerangschikt.
Band	sorteren op afstemband van de beschikbare radiozenders (FM, middengolf en langegolf, in die volgorde).

4 Druk op de ENTER toets.

De tuner sorteert de Voorkeurzenders volgens de door u gekozen methode, keert dan terug maar de normale ontvangst en stemt af op voorkeurzender A1, tenzij u hebts gekozen voor de "Move" of "Erase" funktie.

Opmerking

Bepaalde landen gebruiken bezelfde landcode, zodat der radiozenders uit die landen samen können worden gerangschnitt.

Verplaatsen van Vooringestelde zenders

U kunt bepaalde Vooringestelde zenders afzonderlijk op een andere plaats in de rangorde zetten.

1 Volg de aanwijzingen 1 t/m 3 onder "Rangschikken van vooringestelde zenders", kiesuit het menu de mogelijkheid "Move" en druk op de ENTER toets.
2 Druk op de TUNING/SELECT + of -toets tot in het uitleesvenster de code verschijnt van de voorkeurzender die u wilt verplaatsen en druk dan op de ENTER toets.
3 Druk op de TUNING/SELECT + of - toets om een neueplaats voor de Voorkeurzender te kiezen en druk waar op de ENTER toets. De Vooringestelde zender worden dan overgezet maar de door u gekozen nieuweplaats en deCUSenliggende vooringestelde zenders in debetreffende grop (bijvoorbeeld "A") schuiven eenplaatsje op om aan te sluiten.

VOORBEELD:

Verplaatsen van voorkeurzender A4aar code A1.

Wissen van Vooringestelde zenders

U kunt de vastgelegde zenders een voor een uit het afstemgeheugen wissen.

1 Volg de aanwijzingen 1 t/m 3 onder "Rangschikken van vooringestelde zenders", kiesuit het menu de mogelijkheid "Erase" en druk op de ENTER toets.
2 Druk op de TUNING/SELECT + of - toets tot in het uitleesvenster de code verschijnt van de voorkeurzender die u wiltissen en druk dan op de ENTER toets. De gekozen radiozender worden nuuit het afstemgeheugen gewist en de andere voortingestelde zenders in de betreffende groep (bijvoorbeeld "A") schuiven allemaal eenplaatsje op om aan te sluiten.

VOORBEELD:

Wissen van voorkeurzender A1.

Als u alle vastgelegde zenders tegelijk wilt wissen

1 Schakel de tuneruit.
2 Houd de ANTENNA toets en de ENTER toets bevide ingedrukt en schakel aldus het apparaat weer in met de POWER schakelaar.

Gebruik van het Radio Data Systemeem (RDS)

Welke möglichsheden bildet het RDS informatiesystem?

RDS (Radio Data System) is een digitaal radio-informatiesystem waarmee radiosponsors naast de gewone radio-uitzendingen allerlei nuttige informatie konnen uitzenden. Deze tuner bild u allerlei handige RDS informatie, waaronder een indicator ter herkenning van de radiosponsors die verkeersinformatie uitzenden. De RDS is alleen beschikbaar voor FM zenders.*

Opmerking

De RDS informatatie zal nicht aktijd goed te ontvangen zijn als de zender waarop u hebt afgestemd Niet goed doorkomt of als de signalsterkte onvoldoende is.

• Niet alle FM radiozenders geben RDS informatatie door, en de zenders die dit wel doeen bieden nicht alledezelfde soorten informatatie. Voor nadere bijzonderheden omtrent de in uw woongebied beschikbare RDS informatatie kunt u het best Kontakt opnemen met deplaatselijk aktieve radiozenders.

Ontvangst van RDS uitzendingen

Kies eenvoudigweg een radiozender uit de FM band. Bij afstemming op een zender die RDS informatatie uitzendt, za automatisch de zendernaam samen met de RDS indicator in het uitleesvenster verschijnen.

Aangeven van RDS informatatie in het uitleesvenster

Druk net zovaak op de DISPLAY toets tot de gewenste informatatie in het uitleesvenster worden aangegeven.

Aangegeven informatie	Hiermee(Int)
Zendernaam*	Een radiozender aan de hand van de zendernaam (bijv. WDR) inplaats van via de frekwentie opzoekeken.
Afstemfrekwentie*	Een zender aan de hand van de afstemfrekwentie opzoekeken.
Juisteijd (24-uurs cycclus)	De huidigeijd aangeven.
Programmatype	Een bepaald programmatype opsporen.
Radiotekst	De tekstberachten aangeven die door de RDS zender worden uit gezonden.
Landcode	Voor een ontvangen uitzending het land van oorsprong bepalen.
Digitale signal-sterktemeter*	(Zie bladzijde 11 voor nadere bijzonderheden.)

• Deze informatatie worden ook aangegeven voor FM radiozenders die geen RDS informatatie uitzenden.

Opmerkingen

• Wonneer er een speciale mededeling of waarschuwingsbericht van overheidswege doorkomt, za in het uitleesvenster de aanduiding "ALARM" gaan knipperen.
• Als de ontvangen radiozender een bepaald type RDS informatatie nicht uitzendt, zal er een mededeling met "NO..." in het uitleesvenster verschijnen (zoals "NO PTY").
• Afhankelijk van de methode die de radiozender gebruikt om de tekstuit te zenden,{kunnen bepaalde tekstberichten wel eens onvolledig doorkomen.

Herkennen van radiozenders die verkeersinformatie uitzenden

Wanner u afstem op een RDS radiozender die verkeersinformatie uitzendt, za de TP indicator oplichten.

Verhelpen van storingen

Als u een van de volgende problemen ondvindt bij de bediening van de tuner,kest u deze lijst van kontrrolepunten doorlopen om aan de hand hiervan het probleem te verhelpen. Mocht het probleem onopgelost blijven,neemt u dan a.u.b.kontakt op met uw dichtstbijzijnde Sony handelaar.

De aanduiding "No preset" verschijnt in het uitleesvenster.

Wellicht is de stroomvoorziening, of de aansluiting van het netsnoor op het stopkontakt, langer dan een maand onderbroken geweest. In dat geval zijn alle gegevens uit het afstemgeheugen gewist en dient u alle instellenen voor voorkeurzenders e.d. opnieuw te make.

Harmonische bij 40 kHz zwaai
vervorming WIDE

0,04% (mono), 0,05% (stereo)

NARROW 0,06% (mono), 0,08% (stereo)

Frekwentiebereik

30 Hz - 15 kHz (+0,2/-0,3 dB)

50dBbji1kHz

Selektiviteit

bijing 400 kHz WIDE 80 dB NARROW 90 dB
bijing 300kHz WIDE 45 dB NARROW 70 dB

Er klinkt geen geluid.

Zorg dat de antennes juist zich aangesloten.
Stel de ingangskeuzeschakelaar van deversterker in op "TUNER".

Het afstemmen op een bepaalde frekwentie lukt nicht.

Verstel de stand van de antennae.
Sluit een buitenantenne aan voor FM radioontvangst.
Stel de IF BAND tussenfrekwentiebandbreedte in op "NARROW".
Leg de gewenste radiozenders opniew in het afstemgeugen vast, indien u verhuisd bent.

Er klinkt een hinderlijke bromtoon of andere storende awhilegrundgeluiden.

Verander de stand, de plaats of de richting van de antennae.
Stem nauwkeuriger op de juiste frekwentie af.
Sluit een buitenantenne aan voor FM radioontvangst.
Zet de tuner verder uit de buurt van andere apparatuur die de storing kan verroorzaken.

De RDS werkt nicht.

Kontroleer of wel op een FM RDS zender is afgestemd.
Stem af op een krachtiger doorkomende FM RDS zender.

De juiste aanduidingen of gegevens versuschijnen Niet in het uitleesvenster.

Schakel de tuneruit. Druk nu op de ANTENNA toets en de ENTER toets en houd deze ingedrukt. Druk verwolgens op de POWER schakelaar om de tuner wee in te schakelen. Hierbij worden overigens alle vastgelegde zenderfrekwenties uith het afstemgeheugen gewist en wordt de taal van de aanduidingen teruggesteld op Engels.
Neem kontakt op met de radiozender en informeer of deze wel of geen RDS signalen uitzendt. Het is möglichk dat de RDS dienstverlening tjdelijk buiten werkung is.

Technische gegevens

FM afstemgedeelte

Afstembereik 87,5-108,0 MHz
Antenne-aansluitingen 75 ohm, asymmetrisch IEC (mannelijk)
Tussenfrekwentie 10,7 MHz
Gevoeligheid bji 26 dB demping (mono)10,3 dBf, 0.9 V / 75 ohm bji 46 dB demping (stereo) 38,5 dBf, 23~ V / 75 ohm
Bruikbare gevoeligheid 10,3 dBf, 0.9 V/ (IHF) 75 ohm
Signaal/ruisverhouding bij 40kHz zwaii 80 dB (mono), 76 dB (stereo)

Uitgangsspanning

bij 40kHz zwaai 600mV

AM afstemgedeelte

Algemeen

Afstembereik MG:522-1.611 kHz (afsteminterval 9kHz) LG:144-288 kHz (afsteminterval 1 kHz)
Tussenfrekwentie 450 kHz
Bruikbare gevoeligheid (met AM kaderantee) MG: 200 V / m LG: 700~ V / m
Signaal/ruisverhouding MG:54 dB (50 mV/m, 999 kHz)
LG:50dB (50mV / m, 216kHz)
Harmonische 0.3% (50 mV/m,
vervorming 400 Hz)
Selektiviteit 50 dB
Stroomvereiste 220-230V wissclstroom, 50 / 60Hz
Stroomverbruik 12 watt
Afmetingen (b/h/d) 280 × 80 × 400 ~mm (b/h/d)
Gewicht 4,3kg
Bijgeleverd toebehoren Audio- aansluitsnoor (1) AM kaderantenne (1) FM draadantenne (1)
Wijzigingen, zonder kennisgeving, in ontwerp en technische gegevens voorbehonden.

Index

N

Naamgeving van radiozenders 12

NARROW IF bandbreedte 10

A,B,C,D,E

O,P,Q

Ontvangst van Vooringestelde radiozenders 7

R

Rangschikken van radiozenders 12

RDS informatiezenders 14

Aanduidingen

helderheid/volledigheid 8
taalkeuze 6

Aansluitingen

AM antenna 4

FM antenna 5

Netsnoer 6

Versterker 5

Afstemmen

AM radiozenders 7,9

FM radiozenders 7,9

Afstemmethoden 7,9

Antenne-aansluitingen

AM 4

FM 5

FM ontvangst verbeteren 10

S, T

Signaalsterktemeter 11

Sorteren van zenders: Zie

Rangschikken

G

Geheugen 6,10,11,12

U

Uitpakken 4

V

H

Handmatig afstemmen 9

Vastleggen van radiozenders:

Zie Voorinstellen

Verhelpen van storingen 15

Versterker-aansluitingen 5

Voorinstellen

AM radiozenders 11

FM radiozenders 6,11

I, J, K, L, M

Informatie in het uitleesvenster 8

Instellen van de IF bandbreedte 10

W,X,Y,Z

WIDE IF bandbreedte 10

WARNING
