GEBRUIKSAANWIJZING STSE370S SONY

WAARSCHUWING Stel het apparaat niet bloot aan regen of vocht, om gevaar voor brand of een elektrische schok te voorkomen. Open nooit de behuizing, om gevaar voor elektrische schokken te vermijden. Laat reparaties aan de erkende vakhandel over. Installeer het systeem zodat de stekker bij problemen onmiddellijk uit het stopcontact kan worden getrokken. Om oververhitting en brandgevaar te vermijden, mag u de ventilatie-openingen van het apparaat niet afdekken met kranten, een tafelkleed, gordijnen e.d. Plaats nooit een brandende kaars bovenop het apparaat. Om gevaar voor brand of een elektrische schok te voorkomen, mag u nooit een met vloeistof gevuld voorwerp, zoals een vaas, een glas of beker op het apparaat zetten. Gooi de batterij niet weg, maar lever hem in als KCA. Omtrent deze handleiding Alle aanwijzingen in de tekst beschrijven de bediening van de Sony ST-SE570 en ST-SE370 tuners. De meeste bedieningshandelingen gelden voor beide modellen. Waar een bepaalde handeling op slechts één model van toepassing is, wordt dit in de tekst duidelijk aangegeven (bijv. “alleen voor de ST-SE570”). Controleer het modelnummer op het voorpaneel van uw tuner, om geen vergissingen te maken, maar alleen die aanwijzingen te volgen, die voor u van belang zijn. De afbeeldingen in deze gebruiksaanwijzing tonen het model ST-SE570.3

• Inhoudsopgave Plaats en functie van de bedieningsorganen Voorpaneel p. 4
• Voorbereidingen Uitpakken p. 5
• Aansluiten van de installatie p. 5
• Instellen op Duitse aanduidingen in het uitleesvenster p. 7
• Automatisch alfabetisch vastleggen van FM radiozenders (“Auto-betical” zenderopslag)* p. 7
• Voorinstellen van radiozenders p. 8
• Basisbediening Ontvangst van vooringestelde radiozenders p. 8
• Uitgebreide afstemfuncties Betreffende het functiemenu p. 9
• Instellen van de helderheid/informatie in het uitleesvenster p. 9
• Direkte radio-afstemming p. 9
• Functies voor betere FM ontvangst p. 10
• Naamgeving van vooringestelde radiozenders Rangschikken van vooringestelde zenders p. 11

Gebruik van het Radio Data Systeem (RDS)*.............................................

• Alleen voor het Europese model. NL4

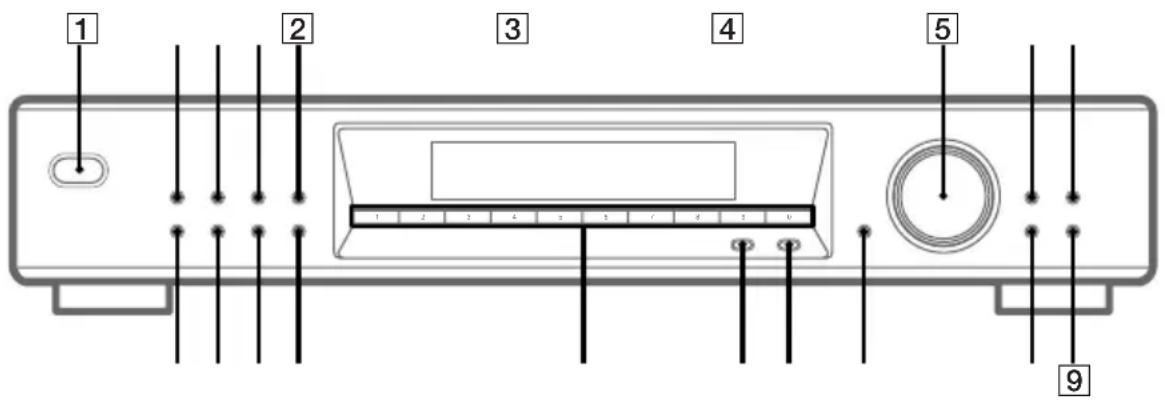

AUTO BETICAL SELECT qk (7, 12)BAND qg (9, 10, 12)CHARACTER 7 (11)Cijfertoetsen qf (7–9)DIRECT qs (9)DISPLAY 5 (10, 11, 13)ENTER qa (9, 11, 12, 14)EON NEWS/INFO 3 (13, 14)EON TA 2 (13, 14) Plaats en functie van de bedieningsorganen Voorpaneel De lijst geeft de bedieningsorganen in alfabetische volgorde. Zie voor nadere bijzonderheden de tussen haakjes ( ) aangegeven bladzijnummers. FM MODE qh (9, 10)MEMORY 4 (8, 11)MENU 0 (9, 11, 14)POWER 1 (7, 8, 12)PTY qj (14, 15)RETURN 9 (9)SHIFT qd (8, 11)TUNE MODE 8 (8, 10)TUNING/SELECT 6 (7–12, 14) ST-SE570 ST-SE370 AUTO BETICAL SELECT (alleen op het Europesemodel) qh (7, 12)BAND qd (9, 10, 12)CHARACTER 5 (11)Cijfertoetsen qs (7–9)DIRECT 0 (9)DISPLAY 3 (10, 11, 13)ENTER 9 (9, 11, 12, 14)FM MODE qf (9, 10)MEMORY 2 (8, 11)MENU 8 (9, 11, 14)POWER 1 (7, 8, 12)PTY (alleen op het Europese model) qg (14, 15)RETURN 7 (9)SHIFT qa (8, 11)TUNE MODE 6 (8, 10)TUNING/SELECT 4 (7–12, 14)123456789012345 78690qaqsqdqfqgqhqjqk1234567890123 5647890qaqsqdqfqgqh5

Plaats en functie van de bedieningsorganen/Voorbereidingen Uitpakken Controleer of het onderstaande bijgeleverd toebehoren inderdaad in de verpakking van de tuner aanwezig is:

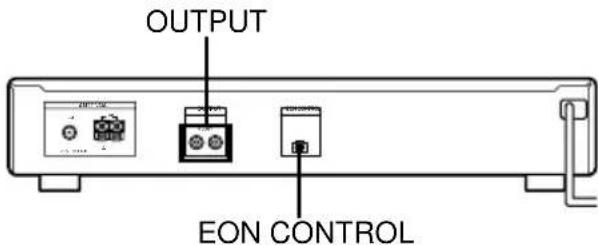

• Audio-aansluitsnoer (1)• AM kaderantenne (1)• FM draadantenne (1) EON aansluitsnoer (alleen voor de ST-SE570, 1) Aansluiten van de installatie Vóór het aansluiten
• Schakel eerst alle betrokken apparatuur uit,alvorens u begint met het aansluiten ervan.• Sluit de netsnoeren van de apparatuur pas ophet stopkontakt aan nadat alle andereaansluitingen in orde zijn.• Steek alle stekkers stevig over de volle lengte inde aansluitbussen, om brom en anderebijgeluiden te voorkomen.• Zorg bij het aansluiten van de audio-signaalsnoeren dat u links en rechts nietverwisselt: sluit de witte stekkers aan op dewitte stekkerbussen (voor het linker kanaal) ende rode stekkers op de rode stekkerbussen (voorhet rechter kanaal). Aansluiten van de AM antenne(s) Hieronder wordt beschreven hoe u de bijgeleverde AM kaderantenne aansluit. Zie voor de plaats van de AM ANTENNA- aansluitingen de onderstaande afbeelding. Benodigdheden• AM kaderantenne (bijgeleverd) (1) Voorbereidingen

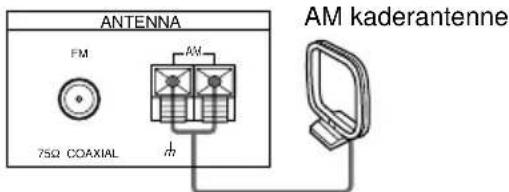

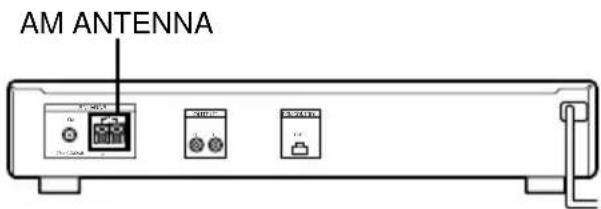

Alvorens u de bijgeleverde antenne gaatmonteren, trekt u eerst de aansluitdraaduit de buitenrand van het antennekader. 2 Trek ongeveer drie slagen van de gevlochten aansluitdraad uit de randvan de antenne te voorschijn. Trek alleen het gevlochten gedeelte eruit, en let op dat de gevlochten draad niet uitrafelt. Zorg tevens dat er niet meer van de aansluitdraad van de antenne loskomt dan 3 wikkelingen. 3 Monteer de bijgeleverde kaderantenne zoals hieronder aangegeven. 4 Sluit de AM kaderantenne aan op de AM antenne-aansluitingen op hetachterpaneel van dit apparaat. 5 Verstel de richting van de kaderantenne voor de beste radio-ontvangst. De AM kaderantenne is richtingsgevoelig en vangt een signaal vanuit bepaalde richtingen veel beter op dan uit andere richtingen. Draai de antenne dus en blijf uitproberen tot u de beste stand voor heldere ontvangst hebt gevonden. Als er tijdens het opnemen van een AM radio-uitzending een storende hoge fluittoon klinkt (door zweving), verstel dan de kaderantenne zo dat de fluittoon verdwijnt. In een gebouw met een stalen skelet of van gewapend beton kan de radio-ontvangst wel eens erg zwak zijn, omdat de radiogolven daarin niet goed kunnen doordringen. In dat geval kunt u betere ontvangst verkrijgen door een los verkrijgbare buitenantenne aan te sluiten. ANTENNA

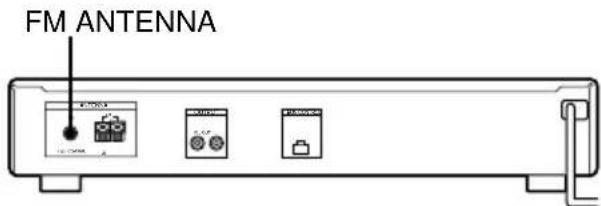

Tip Voor radiozenders waarvan de ontvangstproblematisch is, kunt u proberen of het verstellenvan de kaderantenne tijdens de afstemmingverbetering in de ontvangst brengt. Opstellen van debijgeleverde AM kaderantenne in de buurt van eenvenster zal vaak voor een betere ontvangst zorgen. Aansluiten van de FM antenne(s) Met een buitenantenne voor de FM kunt u een betere geluidskwaliteit voor de FM-ontvangst verkrijgen. Het is daarom aanbevolen de bijgeleverde FM draadantenne slechts tijdelijk te gebruiken tot u een permanente buitenantenne voor de FM kunt aansluiten. Zie voor de plaats van de FM ANTENNA- aansluitingen de onderstaande afbeelding. Benodigdheden• FM draadantenne (bijgeleverd) (1)• FM buitenantenne (niet bijgeleverd) (1) en75-ohm coaxiaalkabel met IEC antenne-contrastekker (niet bijgeleverd) (1) Sluit de bijgeleverde FM draadantenne of een FM buitenantenne (niet bijgeleverd) aan op een van de FM antenne-aansluitingen op het achterpaneel van dit apparaat. IEC antenne-contrastekkerFM draadantenneFM buitenantenneIEC antenne-contrastekkerAansluiten van een aardleiding Indien u gebruik maakt van een buitenantenne, dient u een aardedraad (niet bijgeleverd) aan te sluiten op de AM ANTENNA U antenne- aardaansluiting (waarop ook de AM kaderantenne is aangesloten), om brandgevaar te voorkomen bij eventuele blikseminslag. Aansluiten van een versterker Sluit deze tuner aan op de versterker van uw stereo-installatie. Schakel eerst de stroom van alle betrokken apparaten uit, alvorens u deze aansluit. Zie voor de plaats van de aansluitingen de onderstaande afbeelding. Benodigdheden• Audio-aansluitsnoer (bijgeleverd) (1) Sluit de witte stekkers aan op de witte stekkerbussen (voor het linker kanaal) en de rode stekkers op de rode stekkerbussen (voor het rechter kanaal). Steek alle stekkers stevig over de volle lengte in de aansluitbussen; een losse verbinding kan brom en andere storende geluiden veroorzaken. Tuner VersterkerTip (alleen voor de ST-SE570)Als u beschikt over een Sony versterker met EONCONTROL IN aansluiting, gebruik het bijgeleverde EONaansluitsnoer om de EON CONTROL OUT aansluitingvan de tuner te verbinden met de EON CONTROL INaansluiting van de versterker. Deze aansluiting stelt u instaat gebruik te maken van de EON (Enhanced OtherNetworks) zendernetwerk-paraatstand van de RDS (zieblz. 13), wanneer u naar een andere geluidsbron luistert.Tuner VersterkerANTENNA

Aansluiten van de installatie (vervolg)

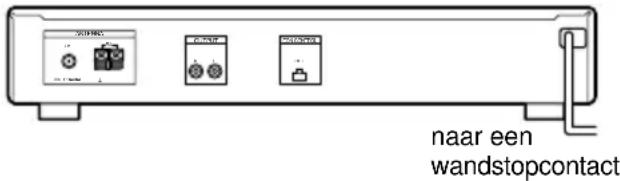

Voorbereidingen Aansluiten van het netsnoer Steek de stekker van het netsnoer in een wandstopcontact nadat alle hiervoor beschreven aansluitingen compleet gemaakt zijn. Instellen op Duitse aanduidingen in het uitleesvenster Bij deze tuner kunt u voor de aanduidingen in het uitleesvenster kiezen uit Engels of Duits. De in de fabriek vooringestelde taal is Engels. Om in te stellen op Duitse aanduidingen, gaat u als volgt te werk. 1 Druk op de POWER toets om de tuner uit te schakelen. 2 Houd cijfertoets 2 ingedrukt en druk daarbij op POWER om de tuner weer inte schakelen. Dan verschijnt de taal-aanduiding “Deutsch” in het uitleesvenster. Terugkeren naar aanduidingen in hetEngels Herhaal de bovenstaande handelingen. Dan zal het uitleesvenster “English” aangeven. Automatisch alfabetisch vastleggen van FM radiozenders (“Auto-betical” zenderopslag) (alleen op het Europese model) Met de “Auto-betical Select” automatische zenderopslag kunt u maximaal 30 FM radiozenders en RDS informatie-zenders in het afstemgeheugen van de tuner vastleggen, in alfabetische volgorde. Alleen de best doorkomende zenders worden gekozen, en als er op verschillende afstemfrequenties identieke RDS zenders gevonden worden, zal de “Auto-betical” voorinstelling de duidelijkste hiervan vastleggen. Als u de FM of AM (middengolf en langegolf) zenders zelf wilt kiezen, om deze één voor één vast te leggen, volg dan de aanwijzingen onder “Voorinstellen van radiozenders” op blz. 8 en “Directe radio-afstemming” op blz. 9. naar eenwandstopcontact 1 Druk op de POWER toets om de tuner in te schakelen. 2 Schakel de versterker in en stel in op TUNER voor radio-ontvangst. 3 Druk op de AUTO BETICAL SELECT toets van de tuner. De aanduidingen “Yes” en “No” verschijnen in het uitleesvenster. 4 Draai aan de TUNING/SELECT regelknop om in te stellen op “Yes”. 5 Druk nogmaals op de AUTO BETICAL SELECT toets. De tuner gaat dan op zoek naar alle plaatselijk te ontvangen FM radiozenders en FM RDS informatiezenders en legt deze in het afstemgeheugen vast. Voor elke RDS zender gaat de tuner eerst op zoek naar andere zenders die hetzelfde programma uitzenden, om vervolgens alleen die met het meest duidelijke signaal vast te leggen. De vastgelegde RDS zenders worden dan in alfabetische volgorde van hun officiële Program Service naam gezet, en krijgen pas daarna hun letter-en-cijfer code toegewezen. Zie voor nadere bijzonderheden betreffende de RDS informatiezenders de beschrijving op blz. 12. De gewone FM radiozenders krijgen ook een letter-en-cijfer code en worden dan na de RDS zenders vastgelegd. Tip Wissen of van plaats veranderen van eenvooringestelde zender, zie onder “Rangschikken vanvooringestelde zenders” op blz. 11.Opmerkingen• Als u verhuist naar een andere streek, kan het nodigzijn deze procedure opnieuw uit te voeren, om debest te ontvangen zenders in uw nieuwewoongebied vast te leggen.• Zie voor nadere bijzonderheden over het afstemmenop vooringestelde zenders de beschrijving op blz. 8.• Samen met de afstemfrequentie van de zenderworden de volgende instellingen vastgelegd FMMODE (stereo/mono).• Als u na het in alfabetische volgorde opslaan vanradiozenders de antenne verplaatst, kunnen devastgelegde instellingen gewist worden. Leg dezenders in dat geval opnieuw in het geheugen vast.ANTENNAOUTPUTEON CONTROL

Basisbediening Ontvangst van vooringestelde radiozenders 1 Zorg dat alle aansluitingen van de tuner in orde zijn en dat de gewensteradiozenders zijn vastgelegd. (Zie blz. 5 t/m 7 voor de aansluitingen en blz. 7 of deze bladzijde voor het voorinstellen van zenders.) 2 Schakel de versterker in en kies als geluidsbron de TUNER. 3 Druk op de POWER aan/uit-schakelaar om de tuner in te schakelen. 4 Druk op de SHIFT toets om zendergroep A, B of C te kiezen. 5 Druk op de cijfertoets (1 - 0) voor de gewenste radiozender.Controleren van de uitgezondenprogramma’s op alle vastgelegdezenders 1 Druk enkele malen op de TUNE MODE afstemfunctietoets tot de aanduiding“PRESET” in het uitleesvensterverschijnt. Draai aan de TUNING/SELECT afstemknop. Telkens wanneer u aan de TUNING/ SELECT afstemknop draait, wordt er op een vooringestelde zender afgestemd, waarbij in het uitleesvenster de bijbehorende instellingen (zendernummer, frequentie, zendernaam e.d.) worden aangegeven. De signaalsterktemeter geeft de sterkte van het ontvangen signaal aan. Tip Voor afstemmen op zenders die (nog) niet zijnvastgelegd, volgt u de aanwijzingen onder “Directeradio-afstemming” op blz. 9. Voorinstellen van radiozenders Hieronder wordt beschreven hoe u in totaal 30 van uw favoriete radiozenders van de FM of AM (bij het Europese model: FM, middengolf of lange golf) in het afstemgeheugen van de tuner kunt vastleggen, onder gemakkelijk te onthouden zendernummers bestaande uit een letter (A, B of C) en een cijfer (van 1 t/m 9 en 0), zoals bijvoorbeeld A7. Voor elk van de 3 letters kunt u 10 radiozenders vastleggen, voor een overzichtelijke indeling in groepen, naar muzieksoort, afstemband e.d. 1 Stem af op de FM- of AM-, middengolf- of langegolf-zender die u wiltvastleggen (zie “Directe radio-afstemming” op blz. 9). 2 Druk op de MEMORY toets. De aanduiding “MEMORY” verschijnt in het uitleesvenster, samen met de laagst beschikbare letter-plus-cijfer code, om aan te geven dat het afstemgeheugen van de tuner gereed is voor het vastleggen van de zender. 3 Druk op de SHIFT toets om te kiezen voor zendergroep A, B of C. De letter die u kiest verschijnt in het uitleesvenster. 4 Druk op een van de cijfertoetsen (1 t/m 9 of 0). De tuner legt de ontvangen zender vast onder de aldus gekozen letter-plus-cijfer code. 5 Herhaal de stappen van 1 t/m 4 voor elk van de andere radiozenders die u wiltvastleggen. Tips

• Bij het vastleggen van een radiozender die alsonderdeel van de RDS informatie ook eenzendernaam uitzendt, zal die zendernaamautomatisch samen met de zender in het geheugenworden opgeslagen (alleen op het Europese model).• Als u de vastgelegde zenders van namen wiltvoorzien, volg na het vastleggen de aanwijzingenonder “Naamgeving van vooringestelderadiozenders” op blz. 11.9

Basisbediening/Uitgebreide afstemfuncties Directe radio-afstemming Op deze tuner kunt u voor het afstemmen de frequentie van een radiozender direct invoeren met de nummertoetsen (directe afstemming). Als u de afstemfrequentie van de gewenste radiozender echter niet kent, volg dan de aanwijzingen onder “Automatisch doornemen van radiozenders (automatische afstemming)” op blz. 10. Alvorens u begint, dient u te zorgen dat er een FM/AM antenne op de tuner is aangesloten zoals beschreven op bladzijde 5 en 6.

Druk op de BAND toets om de gewensteafstemband, FM of AM (middengolf oflange golf) te kiezen

2 Druk op de DIRECT toets. 3 Druk op de cijfertoetsen om de afstemfrequentie in te voeren.Voorbeeld 1: FM 102.50 MHz1 0250Voorbeeld 2: AM 1350 kHz1 350Voor ontvangst van andere radiozenders Herhaal de stappen 1 t/m 3. Tips

Bij afstemmen op een AM (middengolf/lange golf)zender, bij het afstemmen op AM zenders verstelt u derichting van de kaderantenne voor de beste ontvangst.• Als de STEREO indicator niet oplicht, druk bijontvangst van een FM stereo-uitzending op de FMMODE toets.• Als u niet op de zender kunt afstemmen en deingevoerde cijfers knipperen, controleer of u wel dejuiste afstemfrequentie hebt ingevoerd. Is er sprakevan een vergissing, druk dan weer op de DIRECTtoets en voer de juiste frequentie in. Knipperen decijfers nu nog en wordt er geen radiozenderontvangen, dan is de gekozen afstemfrequentie inuw woongebied niet in gebruik.• Als u voor de frequentie een getal invoert dat nietdeelbaar is door het geldende afsteminterval, in datgeval wordt het door u gekozen getal automatischafgerond naar de dichtstbijzijnde waarde die weldeelbaar is door het afsteminterval.De afstemintervallen voor directe afstemming zijn:FM: 50 kHz intervalAM: 9 kHz interval (MG), 1 kHz interval (LG) Uitgebreide afstemfuncties Betreffende het functiemenu Deze tuner is voorzien van een menu-systeem met aanduidingen in het uitleesvenster die u slechts hoeft te volgen voor het gemakkelijk instellen van diverse functies. Voor de menu-keuze en bediening gebruikt u de volgende toetsen. Gebruik de MENU TUNING/SELECTENTERRETURN Instellen van de helderheid/ informatie in het uitleesvenster U heeft de keuze uit 4 instellingen voor de helderheid en de hoeveelheid informatie in het uitleesvenster.

Druk op de MENU toets en draai dan aan deTUNING/SELECT regelaar tot de aanduiding“Disp-Mode” in het uitleesvenster verschijnt. 2 Druk op de ENTER toets. De aanduiding “Select” verschijnt in het uitleesvenster. 3 Draai aan de TUNING/SELECT regelaar om de gewenste uitleesvenster-instelling te kiezen. Alle aanduidingen/Normale helderheid

Alle aanduidingen/Zwakkere verlichting

Minimale aanduidingen/Zwakkere verlichting 4 Druk weer op de ENTER toets. De uitleesvenster-instelling blijft gelden totdat u deze zelf weer wijzigt. Wanneer u een toets indrukt, verandert het uitleesvenster met minimale aanduidingen en de gekozen mate van helderheid, tijdelijk in het uitleesvenster met alle aanduidingen. Na circa 4 seconden keert het uitleesvenster weer terug naar de gekozen instelling. Voor toegang tot de menu-functies.aangeven van verschillendeonderdelen en instellingen.keuze van het aangegevenonderdeel of de instelling.terugkeren naar een eerdermenuscherm.wordt vervolgd10

OpmerkingAls u bij de hoogste of de laagste frequentie van deafstemband bent gekomen, stopt de afstemming. Functies voor betere FM ontvangst Deze tuner is voorzien van diverse functies eninstellingen voor het verbeteren van de ontvangst.Het best kunt u eerst proberen hoe de ontvangstklinkt met de standaard instellingen. Is de kwaliteitvan de ontvangst niet naar wens, gebruik dan deonderstaande functies om een beteregeluidskwaliteit te bereiken. De tuner kan deonderstaande instellingen ook samen met deafstemfrequentie vastleggen in het afstemgeheugen,bij het voorinstellen van de betreffende zender. Keuze van de FM ontvangststand Druk enkele malen op de FM MODE toets om deFM ontvangststand te kiezen, uit automatischestereo-ontvangst (zonder aanduiding) of “MONO”.• De automatische stereo-ontvangst zorgt datkrachtig doorkomende uitzendingen in stereoworden ontvangen en weergegeven. Drukenkele malen op de FM MODE toets zodat deaanduiding “MONO” verdwijnt.• De “MONO” stand dient voor de ontvangst vanzwak doorkomende zenders. De ontvangst zalnu alleen in mono zijn, maar dit zal degeluidskwaliteit ten goede komen. Controleren van de signaalsterkte Met de digitale signaalsterktemeter kunt u designaalsterkte van de ontvangen FM zenderscontroleren. Het aanwijsbereik van de digitale meterloopt van 16 tot 70 dB (1 µV aan radiofrequentie-spanning komt overeen met 0 dB). Om de vereistesignaal/ruis-verhouding voor goede ontvangst enweergave van een stereo uitzending te bereiken, is eensignaalsterkte-aanwijzing groter dan 50 dB aanbevolen.(Tijdens het gebruik van de signaalsterktemeter kunt utevens de FM MODE instelling omschakelen voor hetbepalen van de beste ontvangst.) 1 Stem af op een FM radiozender. 2 Druk net zovaak op de DISPLAY toets tot de digitale signaalsterktemeter inhet uitleesvenster verschijnt. 3 Draai de FM antenne in de stand waarbij de ontvangen zender het bestdoorkomt, met het krachtigste signaal. Automatisch doornemen van radiozenders (automatische afstemming) Met de automatische afstemming kunt u sneleen gewenste radiozender opzoeken, zonder datu de afstemfrequentie ervan hoeft te kennen. 1 Druk op de BAND toets om in te stellen op de gewenste afstemband: FM of AM(middengolf (MW) of lange golf (LW)). Druk op de TUNE MODE toets zodat deaanduiding “AUTO TUNING” (bij de ST-SE370alleen “AUTO”) in het uitleesvenster verschijnt. Verdraai de TUNING/SELECT regelaarietwat en laat de knop vervolgens loswanneer de cijfers beginnen te veranderen.Voor het afstemmen op een hogere frequentie draaitu de regelaar rechtsom. Voor het afstemmen op eenlagere frequentie draait u de regelaar linksom.Wanneer de tuner een zender ontvangt, stopt deautomatische afstemming. De aanduiding “TUNED”verschijnt en de signaalsterktemeter geeft de sterktevan het ontvangen signaal aan. 4 Herhaal stap 3 tot u de gewenste radiozender hebt gevonden.Om deze radiozender in het afstemgeheugenvast te leggen, volgt u de aanwijzingen onder“Voorinstellen van radiozenders” op blz. 8.Als de automatische afstemming degewenste radiozender niet kanvinden (Handmatig afstemmen)Met de handmatige afstemming kunt u alleradiozenders van alle afstembanden doornemen, opzoek naar een gewenste zender. Dit betekent dat uook kunt afstemmen op radiozenders die slechtszeer zwak doorkomen, die u met de automatischeafstemming wellicht niet zou kunnen vinden. 1 Druk op de BAND toets om in te stellen op de gewenste afstemband: FM of AM(middengolf (MW) of lange golf (LW)). Druk op de TUNE MODE toets tot (alleen bij deST-SE570) de aanduiding “TUNING” in hetuitleesvenster verschijnt.Zorg dat er geen “AUTO” wordt aangegeven. Bijde ST-SE370 drukt u op de TUNE MODE toetstotdat het uitleesvenster hier niets aangeeft. Verdraai de TUNING/SELECT regelaar tot degewenste frequentie in het uitleesvenster verschijnt.Voor het afstemmen op een hogere frequentiedraait u de regelaar rechtsom; voor een lagerefrequentie draait u de knop linksom.De signaalsterktemeter geeft de sterkte van hetontvangen signaal aan. Directe radio-afstemming (vervolg)11

Uitgebreide afstemfuncties Naamgeving van vooringestelde radiozenders Voor het gemak kunt u voor elke voorkeurzender, behalve de FM RDS zenders, een zendernaam van maximaal 5 letters in het geheugen vastleggen. Wanneer u daarna op een vastgelegde zender afstemt, zal in het uitleesvenster in plaats van de afstemfrequentie de gekozen zendernaam verschijnen. 1 Druk op de CHARACTER toets. Op de plaats van het letterteken verschijnt nu een knipperende cursor in het uitleesvenster. 2 Draai aan de TUNING/SELECT regelaar om een letterteken te kiezen. 3 Wanneer de gewenste letter verschijnt, drukt u weer op de CHARACTER toetsom de cursor te laten verspringen naarde plaats voor het volgende letterteken.Bij een vergissing in de keuze van de letter Druk net zovaak op de CHARACTER toets tot het te wijzigen letterteken gaat knipperen (Telkens wanneer u op de CHARACTER toets drukt, gaat het volgende letterteken van de naam knipperen). Draai dan weer aan de TUNING/SELECT regelaar om het juiste letterteken te kiezen.

Herhaal de stappen 2 en 3 tot alle lettersvoor de gewenste zendernaam in hetuitleesvenster worden aangegeven. 5 Druk op de MEMORY toets. De aanduiding “MEMORY” verschijnt samen met de laagst beschikbare letter-plus- cijfer code, om aan te geven dat de tuner gereed is om de zender met de nieuw gekozen naam vast te leggen. 6 Druk op de SHIFT toets en een van de voorinstel- cijfertoetsen om de letter-plus-cijfer code te kiezen waaronder ude zendernaam wilt vastleggen.OpmerkingHet uitleesvenster zal terugkeren naar deoorspronkelijke aanduidingen als u tijdens het kiezenvan de zendernaam meer dan 8 seconden lang niet opeen toets drukt of de regelaar verdraait. In dat gevaldient u opnieuw van voren af aan te beginnen. Tip Om de afstemfrequentie te zien die hoort bij deaangegeven zendernaam, drukt u enkele malen op deDISPLAY toets. Rangschikken van vooringestelde zenders Met de sorteerfuncties van dit apparaat kunt u de vooringestelde zenders naar keuze in alfabetische volgorde (“Alphabet”), op signaalsterkte (“Strength”), landcode (“Country”) of volgens afstemband (“Band”) rangschikken. Bovendien kunt u met de “Move” en “Erase” functies de zenders verplaatsen, resp. wissen. 1 Druk op de MENU toets.

Verdraai de TUNING/SELECT regelaar totde aanduiding “Edit” in het uitleesvensterverschijnt en druk dan op de ENTER toets. Als er nog geen radiozenders zijn vastgelegd, verschijnt de aanduiding “No Preset” in het uitleesvenster. 3 Verdraai de TUNING/SELECT regelaar tot de gewenste categorie in hetuitleesvenster verschijnt, als volgt:Kies voorOm zenders teMove verplaatsen naar een andere code vanuw keuze (zie blz. 12).Erase wissen uit de rangorde (zie blz. 12).Alphabetsorteren op alfabetische volgorde van devooringestelde zenders waarvoor u eenzendernaam hebt vastgelegd.De zenders die nog niet van een naam zijnvoorzien, worden op volgorde van lagenaar hoge afstemfrequenties gesorteerd.Strength sorteren op signaalsterkte van devooringestelde radiozenders (alleenFM zenders). De AM (middengolf-en langegolf-) zenders worden opafstemfrequentie gerangschikt.Country* sorteren op landcode, voor de FMRDS zenders die PI** landcode-informatie uitzenden. De overigeradiozenders worden opafstemfrequentie gerangschikt. Band sorteren op afstemband van de beschikbare radiozenders (FM en AM (middengolfen langegolf) in die volgorde).* Alleen bij het Europese model.**Programma-identificatie (zie blz. 13). 4 Druk op de ENTER toets. Het apparaat zet de vooringestelde zenders volgens de gekozen categorie op volgorde, en stemt daarna af op de zender vastgelegd onder code A1. OpmerkingBepaalde landen gebruiken dezelfde landcode, zodat deradiozenders uit die landen samen kunnen worden gerangschikt.wordt vervolgd12

Verplaatsen van vooringestelde zenders U kunt bepaalde vooringestelde zenders afzonderlijk op een andere plaats in de rangorde zetten.

Volg de aanwijzingen 1 t/m 3 onder“Rangschikken van vooringesteldezenders”, kies uit het menu de mogelijkheid“Move” en druk op de ENTER toets. 2 Draai aan de TUNING/SELECT regelaar tot de code van de vooringesteldezender die u wilt verplaatsen in hetuitleesvenster wordt aangegeven endruk op de ENTER toets. Verdraai de TUNING/SELECT regelaar omin te stellen op de nieuwe plaats voor degekozen zender en druk weer op ENTER. De vooringestelde zender wordt dan overgezet naar de door u gekozen nieuwe plaats en de tussenliggende vooringestelde zenders in de betreffende groep (bijvoorbeeld “A”) schuiven een plaatsje op om aan te sluiten. Voorbeeld: Verplaatsen van voorkeurzenderA4 naar code A1. Wissen van vooringestelde zenders U kunt de vastgelegde zenders één voor één uit het afstemgeheugen wissen.

Volg de aanwijzingen 1 t/m 3 onder“Rangschikken van vooringesteldezenders”, kies uit het menu de mogelijkheid“Erase” en druk op de ENTER toets. Verdraai de TUNING/SELECT regelaartot de vooringestelde zender die u wiltwissen in het uitleesvenster wordtaangegeven en druk op de ENTER toets. De gekozen radiozender wordt nu uit het afstemgeheugen gewist en de andere vooringestelde zenders in de betreffende groep (bijvoorbeeld “A”) schuiven allemaal een plaatsje op om aan te sluiten. Voorbeeld: Wissen van voorkeurzender A1. Tip Als u alle vastgelegde zenders tegelijk wilt wissen:1 Schakel de tuner uit.2 Houd cijfertoets 5 en daarbij óf de AUTOBETICAL SELECT toets (op de ST-SE570) óf deBAND toets (op de ST-SE370) ingedrukt en schakelaldus het apparaat weer in met de POWER schakelaar. Gebruik van het Radio Data Systeem (RDS) (alleen voor het Europese model) Welke mogelijkheden biedt het RDS informatiesysteem? RDS (Radio Data Systeem) is een digitaal radio-informatiesysteem waarmee radiozenders naast de gewone radio-uitzendingen allerlei nuttige informatie kunnen uitzenden. Deze tuner biedt u drie handige RDS functies: RDS informatie in het uitleesvenster; paraatstand voor verkeersinformatie, nieuwsberichten of andere speciale uitzendingen; en opzoeken van radiozenders aan de hand van het soort programma dat ze uitzenden. De RDS is alleen beschikbaar voor FM zenders.* OpmerkingDe RDS informatie zal niet altijd goed te ontvangenzijn, als de zender waarop u hebt afgestemd niet goeddoorkomt of als de signaalsterkte onvoldoende is.* Niet alle FM radiozenders geven RDS informatiedoor, en de zenders die dit wel doen bieden niet alledezelfde soorten informatie. Voor naderebijzonderheden omtrent de in uw woongebiedbeschikbare RDS informatie kunt u het best contactopnemen met de plaatselijk actieve radiozenders. Ontvangst van RDS uitzendingen Kies eenvoudigweg een radiozender uit deFM band. Bij afstemming op een zender die RDS informatie uitzendt, zal automatisch de zendernaam samen met de RDS indicator in het uitleesvenster verschijnen. Afstemfrekwentie A1 A2 A3 A4 A5 A6 A7 A8 Voorinstelnummer Afstemfrekwentie Voorinstelnummer

Afstemfrekwentie Voorinstelnummer Afstemfrekwentie Voorinstelnummer Rangschikken van vooringestelde zenders (vervolg)13

Uitgebreide afstemfunctieswordt vervolgd Aangeven van RDS informatie in het uitleesvenster Druk net zovaak op de DISPLAY toets totde gewenste informatie in hetuitleesvenster wordt aangegeven.AangegeveninformatieZendernaam*Afstemfrequentie*Juiste tijd(24-uurs cyclus)ProgrammatypeRadiotekstLandcodeDigitale signaal-sterktemeter** Deze informatie wordt ook aangegeven voor FMradiozenders die geen RDS informatie uitzenden.Opmerkingen• Wanneer er een speciale mededeling ofwaarschuwingsbericht van overheidswegedoorkomt, zal in het uitleesvenster de aanduiding“ALARM” gaan knipperen.• Als de ontvangen radiozender een bepaald typeRDS informatie niet uitzendt, zal er een mededelingmet “NO...” in het uitleesvenster verschijnen(zoals “NO PTY”).• Wanneer een zender radiotekst uitzendt, verschijntdeze informatie in het uitleesvenster met desnelheid waarmee de gegevens door de zenderwordt uitgezonden. De snelheid waarmee de tekstverschijnt, kan dus wisselen, afhankelijk van desnelheid waarmee de zender de radiotekstdoorgeeft. Automatisch afstemmen op doorkomende nieuwsberichten, verkeersinformatie enz. (EON) (alleen voor de ST-SE570) Met de EON (Enhanced Other Networks) zendernetwerk- funktie kunt u de tuner automatisch laten overschakelen van de beluisterde RDS radiozender naar een andere RDS zender, wanneer de laatste een nieuwsbulletin, verkeersmededeling, of andere informatie uitzendt. Na afloop van het speciale bericht schakelt de tuner weer automatisch terug naar de oorspronkelijk ontvangen radio-uitzending. Om deze functie te kunnen gebruiken, moeten de betreffende radiozenders van tevoren in het afstemgeheugen zijn vastgelegd. Paraat-stand voor verkeersinformatie Stem af op een vooringestelde FM RDSzender, zodat de RDS TP of RDS TP EONaanduiding in het uitleesvenster oplicht. Druk op de EON TA toets, zodat de aanduiding“TA” in het uitleesvenster verschijnt. Telkens wanneer u op de EON TA toets drukt, verspringt de aanduiding als volgt: TA (verkeersinformatie) y OFF Wanneer de tuner nu automatisch overschakelt op een verkeersprogramma, gaat de TA aanduiding knipperen. Als u niet naar het gehele bericht wilt luisteren, drukt u tussentijds op de EON TA toets om terug te keren naar de oorspronkelijk ontvangen radio-uitzending. Paraat-stand voor nieuwsberichtenen/of andere informatie-uitzendingen Stem af op een vooringestelde FM RDSzender, zodat de RDS TP of RDS TP EONaanduiding in het uitleesvenster oplicht. Druk op de EON NEWS/INFO toets, zodatde aanduiding “NEWS” of “INFO” of allebeide aanduidingen, “NEWS/INFO” samen, inhet uitleesvenster verschijnen. Telkens wanneer u op de EON NEWS/ INFO toets drukt, verspringt de aanduiding in het uitleesvenster als volgt: NEWS t INFO t NEWS/INFO t OFF Als de tuner nu automatisch afstemt op een programma met nieuws of informatie, of zodra er nieuws of een informatie-programma begint, verschijnt de betreffende aanduiding in het uitleesvenster. Als u niet naar het gehele programma wilt luisteren, drukt u weer op de EON NEWS/INFO toets om terug te keren naar de zender waar eerder op was afgestemd. Hiermee kunt uEen radiozender aan de handvan de zendernaam (bijv.WDR) in plaats van via defrequentie opzoeken.Een zender aan de hand van deafstemfrequentie opzoeken.De huidige tijd aangeven.Een bepaald programmatypeopsporen. (Zie bladzijde 14voor de programmatypeswaaruit u kunt kiezen.)De tekstberichten aangevendie door de RDS zenderworden uitgezonden.Voor een ontvangen uitzendinghet land van oorsprong bepalen.De signaalsterkte van de FMzenders controleren. (Ziebladzijde 10 voor naderebijzonderheden.)14

Uitschakelen van de paraat-standvoor informatieDruk op de EON TA of de EON NEWS/INFOtoets terwijl de tuner in de betreffende paraat-stand staat, zodat de aanduiding in hetuitleesvenster dooft.Opmerkingen Wanneer u afstemt op een AM (middengolf of langegolf)zender of een FM zender die geen RDS informatieuitzendt, dooft de gekozen aanduiding (TA, NEWS,INFO of NEWS/INFO) in het uitleesvenster en is de tunerniet meer in de paraat-stand voor EON informatiezenders. De aanduiding “Weak Signal” zal verschijnen als deautomatisch gekozen zender te zwak doorkomt. Deaanduiding “Return” verschijnt wanneer de tuner bezig isopnieuw op een zwak doorkomende zender af te stemmen.• Schakel de EON paraatstand uit als u een bepaalderadio-uitzending ongestoord wilt volgen of opcassette wilt opnemen; houd hier ook rekening meebij het instellen van een latere schakelklok-opname.• De aanduiding “No EON” zal verschijnen als uinstelt op een bepaald soort EON programmavóórdat u hebt afgestemd op een FM radiozenderdie RDS informatie uitzendt. Als u een EON CONTROL aansluiting hebt gemaakt tussende tuner en een daarvoor geschikte Sony versterker, dan zalde versterker automatisch overschakelen op TUNER voorradio-ontvangst, zodra het soort uitzending wordt ontvangenwaarvoor u de tuner in de paraat-stand hebt gezet. Opzoeken van een verkeersinformatie-uitzending (TA) Om snel verkeersinformatie te horen, kunt u de tunerinstellen op doorzoeken van alle RDS zenders die inhet afstemgeheugen zijn vastgelegd, op zoek naar eenzender die op dat moment verkeersinformatie uitzendt. 1 Druk op de MENU toets.

Verdraai de TUNING/SELECT regelaar tot deaanduiding “Traffic” in het uitleesvensterverschijnt en druk dan op de ENTER toets.De tuner gaat dan op zoek naar verkeersinformatie-uitzendingen (waarbij het uitleesvensterafwisselend “Search” en “Traffic” zal aangeven).Wanneer de tuner een verkeersinformatie-uitzending vindt, stopt het zoeken. De tunerstemt vervolgens 8 seconden lang op elkvan de betreffende radiozenders af. 3 Druk op de ENTER toets wanneer de tuner is afgestemd op een zender die uwilt blijven beluisteren. Opzoeken van een radiozender aan de hand van het programmatype (PTY) U kunt een radiozender van uw keuze uit de FMafstemband opzoeken door in te stellen op hetgewenste programmatype. De tuner stemt dan afop een uitzending van het gekozen type, verzorgddoor een van de FM RDS zenders die zijnvastgelegd in het afstemgeheugen van de tuner. 1 Druk op de PTY toets. 2 Draai aan de TUNING/SELECT regelaar om in te stellen op het programmatypedat u wilt horen.Zie de nevenstaande lijst voor deprogrammatypen waaruit u kunt kiezen.Programma- type (Current)AffairsAlarmAlarm TestChildren ’s programmes)Country MusicCultureDocumentaryDramaEducationFinanceFolk MusicInformationJazz MusicOm te luisteren naarActualiteitenprogramma's metachtergrond-informatie overonderwerpen die in het nieuws zijnNooduitzendingen enwaarschuwingsbulletinsAlleen voor dynamischschakelenKinderprogramma’sCountry & western muziekProgramma’s over nationale ofregionale culturele zaken, zoalsreligie, taal en sociale vraagstukkenDocumentairesHoorspelen en radioseriesEducatieve programma’s enuitzendingen met advies opverschillende gebiedenBeursberichten, financieel enzakennieuwsFolk en volksmuziekProgramma’s met allerleiinformatie, medisch advies,consumentenzakenJazz en geïmproviseerde muziek Gebruik van het Radio Data Systeem (RDS) (vervolg)15

Uitgebreide afstemfuncties Programma- type LeisureL (ight).ClassicalEasy MusicNational Music News Oldies MusicOther MusicPhone InPop MusicPTY undefinedReligionRock MusicScienceSocial A (ffairs)SportS (erious).ClassicalTravelVariedWeather 3 Druk nogmaals op de PTY toets. De tuner doorloopt dan de vooringestelde FM RDS radiozenders, op zoek naar het gekozen soort programma (hierbij verschijnen afwisselend de aanduidingen “Search” en het gekozen programmatype). Wanneer de tuner het soort programma vindt waarvoor u hebt gekozen, stopt het zoeken. Nu worden de vooringestelde zenders die op dat moment het gekozen soort programma uitzenden, aangegeven. De tuner stemt vervolgens 8 seconden lang op elk van de betreffende radiozenders af. 4 Druk op de PTY toets wanneer de tuner is afgestemd op een zender die u wilt blijven beluisteren. Om te luisteren naarProgramma’s overvrijetijdsbesteding en hobbiesals vissen, tuinieren, koken e.d.Lichte klassieke muziek, zowelinstrumentaal als vocaal“Easy listening muziek”Programma’s met populairenationale of streekmuziekNieuwsberichtenSchlagers en hits van vroegerMuziek die in geen van degenoemde categorieën past,zoals rhythm & blues of reggaeProgramma’s waarin luisteraarsvia de telefoon of in een publiekforum kunnen reagerenPopulaire muziekIeder type uitzending dat nietonder een van de anderecategorieën valtProgramma’s over godsdiensten religieuze aangelegenhedenRockmuziekProgramma’s overnatuurwetenschappen entechnologieProgramma’s over mensen enhun bezighedenSportuitzendingenSerieuze klassieke muziek, metgrote orkestwerken,kamermuziek, opera, enz.Programma’s over reizen. Nietvoor aankondigingen die met deTP/TA verkeersinformatiefunctieste vinden zijnGevarieerd amusement, zoalsinterviews met bekendepersoonlijkheden,quizprogramma’s en komediesHet weerbericht16

Aanvullende informatie Voorzorgsmaatregelen Veiligheid• Mocht er vloeistof of een voorwerp in het apparaatterechtkomen, trek dan de stekker uit hetstopcontact en laat het apparaat eerst nakijken dooreen deskundige, alvorens het weer in gebruik tenemen.• Het toestel blijft onder (net) spanning staan zolangde stekker in het stopcontact zit, ook al is het toestelzelf uitgeschakeld.Stroomvoorziening• Controleer voor het aansluiten van het apparaateerst of de bedrijfspanning ervan wel overeenkomtmet de plaatselijke netspanning.• Trek de stekker van het netsnoer uit het stopcontactwanneer u denkt het apparaat geruime tijd niet tezullen gebruiken. Om de aansluiting op hetstopcontact te verbreken, mag u uitsluitend aan destekker trekken; trek nooit aan het snoer.• Indien het netsnoer vervangen moet worden, magdit alleen worden uitgevoerd door een erkendeonderhoudsdienst.Opstelling• Zet het apparaat op een goed geventileerde plaats,met rondom vrije luchtdoorstroming, omoververhitting van de inwendige onderdelen tevoorkomen, in het belang van een langdurigebetrouwbare werking.• Plaats het apparaat niet in de buurt van eenwarmtebron of in direct zonlicht. Vermijd tevensplaatsen met veel stof, vocht en mechanischetrillingen of schokken.• Zet niets bovenop het apparaat. De ventilatie-openingen aan de bovenzijde mogen nietgeblokkeerd worden, in het belang van een juistfunktioneren van het apparaat en een langerelevensduur van de componenten.• Installeer het apparaat niet in een krappe, omslotenruimte zoals een boekenkast of een inbouwkast.Reinigen van de behuizingGebruik voor het reinigen van de ombouw, hetvoorpaneel en de bedieningsorganen een zachte doek,licht bevochtigd met wat milde vloeibare zeep.Gebruik geen schuurspons, schuurmiddelen ofvluchtige stoffen zoals spiritus of benzine.Opnieuw verpakkenGooi de doos en het andere verpakkingsmateriaal nietweg. Deze vormen een ideale verpakking voor als uhet apparaat nogmaals wilt vervoeren.Voor vervoer van het apparaat dient u het apparaat zomogelijk weer precies te verpakken als u het bijaflevering hebt aangetroffen. Mocht u na het doorlezen van de gebruiksaanwijzing nog vragen over of problemen met het apparaat hebben, aarzel dan niet contact op te nemen met de dichtstbijzijnde Sony handelaar. Verhelpen van storingen Als u een van de volgende problemen ondervindt bij de bediening van de tuner, kunt u deze lijst van controlepunten doorlopen om aan de hand hiervan het probleem te verhelpen. Mocht het probleem onopgelost blijven, neemt u dan a.u.b. contact op met uw dichtstbijzijnde Sony handelaar. Er klinkt geen geluid.• Zorg dat de antennes juist zijn aangesloten.• Stel de ingangskeuzeschakelaar van de versterkerin op “TUNER”.Het afstemmen op een bepaalde frequentie lukt niet.• Verstel de stand van de antenne. Sluit een buitenantenne aan voor FM radio-ontvangst.• Leg de gewenste radiozenders opnieuw in hetafstemgeheugen vast, indien u verhuisd bent.Er klinkt een hinderlijke bromtoon of anderestorende achtergrondgeluiden. Verander de stand, de plaats of de richting van de antenne.• Stem nauwkeuriger op de juiste frequentie af. Sluit een buitenantenne aan voor FM radio-ontvangst.• Zet de tuner verder uit de buurt van andereapparatuur die de storing kan veroorzaken.De RDS werkt niet (alleen voor het Europese model). Controleer of wel op een FM zender is afgestemd. Stem af op een krachtiger doorkomende FM zender.De aanduiding “No Preset” verschijnt in het uitleesvenster. Wellicht is de stroomvoorziening, of de aansluiting vanhet netsnoer op het stopcontact, langer dan een maandonderbroken geweest. In dat geval zijn alle gegevens uithet afstemgeheugen gewist en dient u alle instellingenvoor voorkeurzenders e.d. opnieuw te maken.De radio-uitzending wordt door een andere zenderonderbroken, of de tuner begint automatisch naarzenders te zoeken (alleen voor de ST-SE570). De EON functie is in werking getreden. Zorg dat de EONfunctie is uitgeschakeld als u niet wilt dat de uitzendingvan de gekozen radiozender wordt onderbroken.De juiste aanduidingen of informatie verschijnenniet in het uitleesvenster. Schakel de tuner uit. Houd nu cijfertoets 5 en daarbijóf de AUTO BETICAL SELECT toets (op deST-SE570) óf de BAND toets (op de ST-SE370)tegelijk ingedrukt en druk dan op de POWERschakelaar om de tuner weer in te schakelen. Hierbijworden overigens alle vastgelegde zenderfrequentiesuit het afstemgeheugen gewist en wordt de taal vande aanduidingen teruggesteld op Engels. Neem contact op met de radiozender en informeer of dezewel de betreffende signalen uitzendt. Het is mogelijk datde dienstverlening tijdelijk buiten werking is.17

Aanvullende informatie Technische gegevens FM afstemgedeelte Afstembereik 87,5 - 108,0 MHz (afsteminterval 50 kHz) Antenne-aansluitingen 75 ohm, asymmetrisch IEC-stekkerbus Tussenfrequentie 10,7 MHz Gevoeligheid bij 26 dB demping (mono) 10,3 dBf, 0,9 µV/75 ohm bij 46 dB demping (stereo) 38,5 dBf, 23 µV/ 75 ohm Bruikbare gevoeligheid (IHF) 10,3 dBf, 0,9 µV/75 ohm Signaal/ruisverhouding bij 40 kHz zwaai 74 dB (mono), 69 dB (stereo) Harmonische vervorming 0,09% (mono), 0,18% (stereo) Frequentiebereik 30 Hz - 15 kHz (+0,5/–1,0 dB) Scheiding 45 dB bij 1 kHz Selectiviteit bij 400 kHz 85 dB bij 300 kHz 70 dB Uitgangsspanning bij 40 kHz zwaai 600 mV AM afstemgedeelte Afstembereik MG: ST-SE570:

(afsteminterval 9 kHz) LG: 144 - 288 kHz (afsteminterval 1 kHz) Tussenfrequentie 450 kHz Bruikbare gevoeligheid (met AM kaderantenne) MG: 200 µV/m LG: 700 µV/m Signaal/ruisverhouding MG: 54 dB (50 mV/m, 999 kHz) LG: 50 dB (50 mV/m, 216 kHz) Harmonische vervorming 0,3% (50 mV/m, 400 Hz) Selectiviteit 50 dB Algemeen Stroomvereiste 230 V wisselstroom, 50/60 Hz Stroomverbruik 10 W Afmetingen 430 x 83 x 290 mm (b/h/d) Gewicht 2,5 kg Bijgeleverd toebehoren Audio-aansluitsnoer (1) AM kaderantenne (1) FM draadantenne (1) EON aansluitsnoer (alleen voor de ST-SE570, 1) Wijzigingen, zonder kennisgeving, in ontwerp en technische gegevens voorbehouden.18 NL19

Aanvullende informatie20
