Producttype	Uitbreidingsbatterij
Merk	Mestic
Model	MBP3000
Afmetingen	536 x 270 x 255 mm
Netto gewicht	25,2 kg
Batterijcapaciteit	2560 Wh / 51,2 V / 50 Ah
Celtype	Lithium-ijzerfosfaat (LiFePO4)
Levensduur	4000 cycli
Ontlaadtemperatuur	-20°C ~ 45°C
Laadtemperatuur	0°C ~ 45°C
Opslagtemperatuur	-20°C ~ 45°C (ideaal 20°C ~ 30°C)
LED-indicatoren	SOC (blauw), alarm (rood), aan (blauw)
Ingebouwde beveiligingen	Overbelasting, overmatige ontlading, kortsluiting, overstroom, oververhitting, lage temperatuur
Gebruik	Alleen met een 3000 W krachtstation of als uitbreiding (tot 6 batterijen)
Connectiviteit	Uitbreidingskabel voor parallelle aansluiting
Onderhoud	Volledige ontlading elke 3 maanden voor langdurige opslag
Recycling	Conform AEEA (2012/19/EU)

Veelgestelde vragen - MBP3000 Mestic

Kan ik de MBP3000-batterij zonder het krachtstation gebruiken?

Nee, de MBP3000-batterij kan niet alleen worden gebruikt om apparaten van stroom te voorzien. Het is ontworpen als uitbreidingsbatterij voor een 3000 W krachtstation. Zonder het station toont het indrukken van de aan/uit-knop alleen de capaciteit en schakelt het na 2 minuten uit.

Hoe sluit ik de uitbreidingsbatterij aan op het krachtstation?

Schakel het station en de batterij uit. Sluit het ene uiteinde van de uitbreidingskabel aan op de uitbreidingspoort van het station en het andere op de voedingsuitgang van de batterij. Schakel het station in; de totale capaciteit wordt weergegeven. Sluit niet aan of verwijder niet tijdens het opladen.

Wat is de maximale totale capaciteit met uitbreidingen?

U kunt maximaal 6 MBP3000-uitbreidingsbatterijen parallel aansluiten, waardoor de capaciteit wordt vermenigvuldigd. Bijvoorbeeld met 6 batterijen krijgt u 6 x 2560 Wh = 15.360 Wh.

Hoe interpreteer ik de indicatorlampjes?

Het blauwe SOC-lampje geeft het laadniveau aan. Het rode alarmlampje knippert bij een fout (overspanning, onderspanning, oververhitting, enz.). Het blauwe aan-lampje brandt tijdens gebruik. Raadpleeg de foutentabel in de handleiding voor oplossingen.

Wat zijn de temperatuurvoorwaarden voor het opladen en gebruiken van de batterij?

Het opladen moet plaatsvinden tussen 0°C en 45°C. Ontladen is mogelijk van -20°C tot 45°C. De optimale bedrijfstemperatuur is 20°C tot 30°C. Buiten deze bereiken kan de batterij zichzelf beschermen of verminderde prestaties leveren.

Hoe bewaar ik de batterij voor langere tijd?

Bewaar hem op een droge, geventileerde plaats tussen 20°C en 30°C. Voer elke 3 maanden een volledige cyclus uit: ontlaad tot 0% en laad vervolgens op tot 100%. Bewaar hem niet bij temperaturen boven 45°C of onder -10°C.

Wat te doen bij een continu brandend of knipperend rood lampje?

Een knipperend rood lampje duidt op een herstelbare waarschuwing (bijv. overspanning, onderspanning). Volg de oplossingen in de tabel: herstart, laad op of wacht. Een continu brandend rood lampje duidt op een hardwarefout (bijv. gebroken draad, MOS-storing). Neem contact op met de klantenservice als herstarten niet helpt.

Kan ik de batterij gebruiken met medische apparatuur?

Het wordt niet aanbevolen voor medische noodapparatuur (ziekenhuisbeademingsapparaten, ECMO). Voor huishoudelijke apparaten zoals een CPAP, volg het advies van uw arts en controleer de compatibiliteit.

Welke veiligheidsmaatregelen moet ik nemen?

Vermijd warmtebronnen, water, kortsluiting en schokken. Demonteer de batterij niet. Gebruik alleen originele accessoires. Gebruik bij brand water of een CO2-blusser. Buiten het bereik van kinderen houden.

Hoe recycle ik de batterij aan het einde van zijn levensduur?

Gooi de batterij niet bij het huishoudelijk afval. Deponeer het volgens de AEEA-richtlijn 2012/19/EU op een inzamelpunt voor elektronisch afval of bij de milieustraat. Neem contact op met uw gemeente voor lokale inzamelpunten.

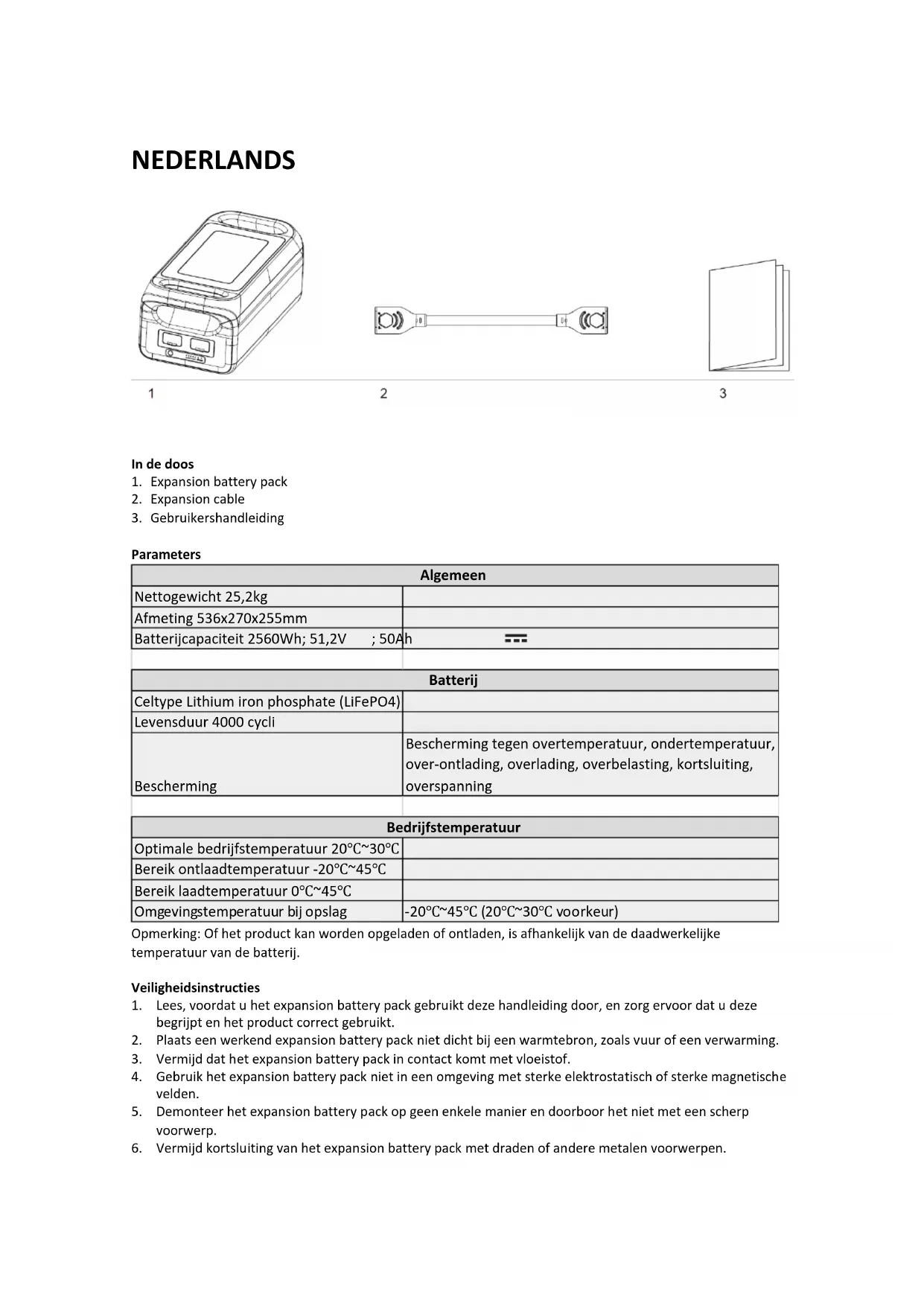

GEBRUIKSAANWIJZING MBP3000 Mestic

Algemeen
Nettogewicht 25,2kg
Afmeting 536x270x255mm
Batterijcapaciteit 2560Wh; 51,2V ; 50Ah	---

Batterij
Celtype Lithium iron phosphate (LiFePO4)
Levensduur 4000 cycli
Bescherming	Bescherming tegen overtemperatuur, ondertemperatuur, over-ontlading, overlading, overbelasting, kortsluiting, overspanning

Bedrijfstemperatuur
Optimale bedrijfstemperatuur 20°C~30°C
Bereik ontladtemperatuur -20°C~45°C
Bereik laadtemperatuur 0°C~45°C
Omgevingstemperatuur bij opslag	-20°C~45°C (20°C~30°C voorkeur)

Opmerking: Of het product kan worden opgeladen of ontladen, is afhankelijk van de daadwerkelijke temperatuur van de batterij.

Veiligheidsinstructies

1. Lees, voordat u het expansion battery pack gebruikt deze handleiding door, en zorg ervoor dat u deze begrijpt en het product correct gebruikt.
2. Plaats een werkend expansion battery pack niet dicht bij een warmtebron, zoals vuur of een verwarming.
3. Vermijd dat het expansion battery pack in contact komt met vloeistof.
4. Gebruik het expansion battery pack niet in een omgeving met sterke elektrostatisch of sterke magnetische velden.
5. Demonteer het expansion battery pack op geen enkele manier en doorboor het niet met een scherp voorwerp.

6. Vermijd kortsluiting van het expansion battery pack met draden of andere metalen voorwerpen.

7. Het is verboden om op dit product te stappen, erop te zitten of te klimmen.

8. Gebruik alleen originele onderdelen of accessoires. Voor vervanging van onderdelen of accessoires kunt u terecht bij het officiële verkoopkanaal voor informatie over het kopen ervan.
9. Bij het gebruik van het expansion battery pack moet u strikt de bedrijfstemperatuur volgen zoals gedefinieerd in deze gebruikershandleiding. Als de temperatuur te hoog is, kan de batterij vlam vatten of zelfs exploderen. Als de temperatuur te laag is, wordt de prestatie van het expansion battery pack ernstig aangetast en kan normaal gebruik worden beïnvloed.
10. Plaats geen zware voorwerpen op het expansion battery pack, behalve de expansion battery pack.
11. Stop de ventilator niet met geweld en stel het expansion battery pack tijdens gebruik niet bloot aan een niet-geventileerde of stoffige omgeving.
12. Vermijd stoten, botsingen, laten vallen en krachtige trillingen. Bij een ernstige schok moet u de stroomtoevoer onmiddellijk uitschakelen. Maak het expansion battery pack tijdens transport stevig vast om trillingen en schokken te voorkomen.
13. Als het expansion battery pack per ongeluk in het water valt, plaats het dan in een veilig en ruim gebied en laat volledig drogen. Het gedroogde product mag niet opnieuw worden gebruikt. Gooi het op de juiste manier weg volgens de instructies voor verwijdering in deze handleiding. Als het expansion battery pack in brand staat, gebruik dan blusmiddelen in de aanbevolen volgorde: water of watermist, zand, blusdeken, droge poeder, koolstofdioxide-brandblusser.
14. Als er vuil op het expansion battery pack zit, gebruik dan een droge doek om deze af te vegen.
15. Plaats het expansion battery pack zorgvuldig om schade te voorkomen. Als het expansion battery pack is omgevallen en ernstig beschadigd is, schakel het dan onmiddellijk uit, plaats de batterij in een ruim gebied, houd deze uit de buurt van brandbare materialen en mensen en gooi weg volgens de vereisten van lokale wetten en voorschriften.
16. Houd het expansion battery pack buiten het bereik van kinderen en huisdieren.
17. Houd het expansion battery pack op een droge en geventileerde plaats.
18. In een vochtige omgeving (bij de zee, water, enz.) wordt het aanbevolen om het expansion battery pack te voorzien van een vochtbestendige zak. Als er water binnenin het product wordt aangetroffen, gebruik/start het dan niet opnieuw. Neem tegenmaatregelen om elektrische schokken te voorkomen voordat u het expansion battery pack aanraakt. Plaats deze in een veilige en waterdichte open ruimte en neem onmiddellijk contact op met de klantenservice.
19. Het wordt niet aanbevolen om het expansion battery pack te gebruiken voor het leveren van stroom aan veiligheidsgerelateerde medische noodapparatuur, waaronder maar niet beperkt tot medische ademhalingsmachines (ziekenhuisversie CPAP: Continuous Positive Airway Pressure (continue positieve luchtwegdruk)), kunstmatige longen (ECMO, Extracorporeal Membrane Oxygenation, extracorporale membraanoxygenatie). Het kan worden gebruikt om stroom te leveren aan de thuisversie van de CPAP thuis en vereist geen continue professionele monitoring. Volg het advies van uw arts en raadpleeg de fabrikant voor eventuele beperkingen met betrekking tot het gebruik van het apparaat. Let bij algemene medische apparatuur op de stroomconditie om ervoor te zorgen dat de stroom niet oprakt.
20. Onder de juiste omstandigheden moet u ervoor te zorgen dat u de batterij volledig ontladen weggooit en vervolgens het expansion battery pack in de aangewezen batterijrecyclingbak doet.

Waarschuwing

1. Overlaad de interne batterij niet. Zie handleiding.
2. Rook niet, steek geen lucifer aan en veroorzaak geen vonk in de buurt van de battery pack.
3. Laad de interne batterij alleen op in een goed geventileerde ruimte.
4. WEES VOORZICHTIG: Risico op elektrische schokken. Alleen aansluiten op correct geaarde stopcontacten.
5. WEES VOORZICHTIG: Gevaar voor lichamelijk letsel. Gebruik dit product niet als het netsnoer of de batterijkabels op welke manier dan ook zijn beschadigd.
6. WEES VOORZICHTIG: Risico op elektrische schokken. Verwijder het deksel niet. Binnenin zijn er geen door de gebruiker te onderhouden onderdelen. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.
7. WEES VOORZICHTIG: Dit apparaat is niet bedoeld voor gebruik in een commercieel reparatiebedrijf.

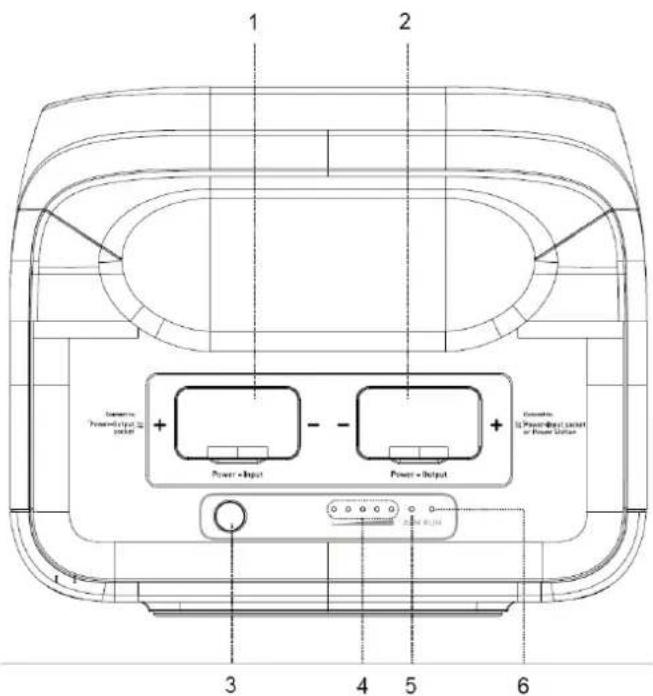

Productoverzicht

1. Dit product kan niet alleen worden gebruikt. Het moet samen met ons 3000W-powerstation worden gebruikt.
2. In combinatie met een powerstation van 3000W wordt de aan/uit-functie geregeld via de aan/uit-knop op het powerstation.
3. Als dit product alleen wordt gebruikt, drukt u op de aan/uit-knop om de huidige batterijcapaciteit weer te geven. Het kan echter geen stroom leveren. Het wordt na 2 minuten automatisch uitgeschakeld.

1 2 3 4 5 6 Temperature Power Input / Output + - + - Power - Input Power - Output Control Power Input / Output or Power Outlet

1. Stroomingang
2. Stroomuitgang
3. Aan/uit-knop
4. Blauw lampje SOC-indicator
5. Rood lampje alarmindicator
6. Blauw lampje actief-indicator

Waarschuwing
Indicator SOC-indicator Waarschuwing			Oplossing
Roodlampje - knippert		Overspanning batterij	Start de batterij opnieuw. Neem contact op met de klantenservice als het probleem niet is verholpen.
		Onderspanning batterij	Laad de batterij op. Wacht tot de spanning is hersteld.
		Onderspanning apparaat
		VTOP-onderspanning
		VTOP-overspanning	Start de batterij opnieuw. Neem contact op met de klantenservice als het probleem niet is verholpen.
		Overtemperatuur batterij	Zet de batterij uit en wacht 2 uur. Neem contact op met de klantenservice als het probleem niet is verholpen.
		Lage temperatuur batterij	Zet de batterij uit en wacht totdat de temperatuur is hersteld.Start de batterij opnieuw. Neem contact op met de klantenservice als het probleem niet is verholpen.
		Overspanning tijdens het opladen	Start de batterij opnieuw. Neem contact op met de klantenservice als het probleem niet is verholpen.
		Overspanning tijdens het ontladen 1
		Overspanning tijdens het ontladen 2
		Kortsluiting tijdens het ontladen	Zet de batterij uit, verwijder en controleer de apparatuur, opnieuw starten. Neem contact op met de klantenservice als het probleem niet is verholpen.
		Kortsluiting tijdens het opladen
		PCB-overtemperatuur	Zet de batterij uit en wacht 2 uur. Neem contact op met de klantenservice als het probleem niet is verholpen.
		Overlaadtemperatuur voorlaadweerstand
		Onderspanning batterij	Laad de batterij op. Wacht tot de spanning is hersteld.
		IUIP parallelle signaalfout	Zet de batterij uit, controleer de communicatiekabel. Start de batterij opnieuw. Neem contact op met de klantenservice als het probleem niet is verholpen.
		I_WORK parallelle signaalfout
		Parallellisatie na verloop van tijd
		Fout bij gereedheid voor parallellisatie
Fout
Indicator S	DC-indicator Waars	schuwing	Oplossing
Rood lampje - brandt altijd		Bemonsteringsdraad voor batterijspanning kapot	Start de batterij opnieuw. Neem contact op met de klantenservice als het probleem niet is verholpen.
		MOS-fout
		AFE-communicatiefout
		EEPROM-fout
		Fout spanningssensor
		Fout stroomsensorafwijking	Neem contact op met de klantenservice
		Fout hoofdcircuit
		Vooraf opladen na verloop van tijd	Start de batterij opnieuw. Neem contact op met de klantenservice als het probleem niet is verholpen.
		Fout stroomsensor
		Lege batterij
		Communicatiefout omvormer	Zet de batterij uit. Controleer de communicatiekabel. Neem contact op met de klantenservice als het probleem niet is verholpen.
		Fout CAN-bus
		Fout Rs485-bus
		Herkenningsfout parallel adres
		Fout kortsluitbeveiliging zekeringscircuit	Neem contact op met de klantenservice

Uitbreiding van de batterij

Het powerstation ondersteunt gelijktijdige aansluiting van 6 uitbreidingsaccu's voor een hogere capaciteit. Raadpleeg de gebruikershandleiding van de accu voor meer informatie.

Opmerking:

1. Voordat u de accu aansluit, moet u ervoor zorgen dat zowel het powerstation als het accupakket zijn uitgeschakeld.
2. Nadat de accu is aangesloten, controleert u of het batterijpictogram wordt weergegeven op de displays van zowel het powerstation als de accu.
3. Tijdens het opladen mag u de accu niet aansluiten of verwijderen. Als het nodig is om de accu aan te sluiten of te verwijderen, schakel dan het powerstation uit voordat u het gebruikt.
4. Raak de metalen aansluitklemmen niet aan. Als er vreemde stoffen op de metalen aansluitklemmen zitten, reinig deze dan voorzichtig en zorgvuldig met een droge doek.

Parallelle modus van het powerstation en 1 uitbreidingsaccu:

1. Schakel het powerstation en de uitbreidingsaccu uit.
2. Sluit het ene uiteinde van de kabel aan op de uitbreidingspoort van het powerstation en het andere uiteinde op de stroomuitgang van de accu.
3. Druk na de parallelle aansluiting op de aan/uit-knop van het krachtstation, zodat het krachtstation en de accu de huidige capaciteit kunnen weergeven. Het powerstation toont de parallelle hoeveelheid en de capaciteit wordt uitgebreid.
4. Sluit na de parallelle aansluiting de poorten van het powerstation aan voor opladen of ontladen.

Parallelle modus van het powerstation en meerdere uitbreidingsaccu's:

1. Schakel het powerstation en de uitbreidingsaccu's uit.
2. Sluit het ene uiteinde van kabel 1 aan op de uitbreidingspoort van het powerstation en het andere uiteinde op de stroomuitgang van accu 1. Sluit het ene uiteinde van kabel 2 aan op de stroomingang van accu 1 en het andere uiteinde op de stroomuitgang van accu 2. Sluit het ene uiteinde van kabel 3 aan op de stroomingang van accu 2 en het andere uiteinde op de stroomuitgang van accu 3. Er kunnen maximaal 6 accu's parallel worden geschakeld.
3. Druk na het aansluiten op de aan/uit-knop van het powerstation, zodat het powerstation en de accu hun huidige capaciteit kunnen weergeven. Het powerstation toont de parallelle hoeveelheid.
4. Sluit na de parallelle aansluiting de poorten van het powerstation aan voor opladen of ontladen.

Onderhoud

1. Het wordt aanbevolen om het expansion battery pack te gebruiken of op te slaan bij een omgevingstemperatuur van 20\~30°C. Houd het uit de buurt van water, verwarmingen en metalen onderdelen en bewaar het op een droge en geventileerde plaats.
2. Voor langdurige opslag moet u elke 3 maanden opladen en ontladen, d.w.z. ontladen tot 0% en vervolgens opladen tot 100%.
3. Om veiligheidsredenen mag u het expansion battery pack niet opslaan bij een temperatuur boven 45°C of onder -10°C.
4. Als de capaciteit lager is dan 1%, laad deze dan op tot 60%. Langdurige opslag met een ernstig stroomtekort zal onomkeerbare schade aan de cel veroorzaken en de levensduur van het product verkorten.
5. Als de capaciteit ernstig onvoldoende is en de inactieve tijd te lang is, gaat het product in de diepe slaapmodus en kan het pas weer worden gebruikt nadat het is opgeladen.
6. Wacht na het opladen of ontladen van dit product langer dan 30 minuten voordat u het gebruikt.

Disclaimer

1. Lees, voordat u het expansion battery pack gebruikt deze handleiding door, en zorg ervoor dat u deze goed begrijpt en het product correct gebruikt. Bewaar de gebruikershandleiding voor toekomstig gebruik. Onjuiste bediening kan ernstig letsel veroorzaken of leiden tot productschade en verlies van eigendommen. Door gebruik te maken van het expansion battery pack wordt u geacht alle voorwaarden en inhoud hiervan te hebben begrepen en geaccepteerd. Gebruikers beloven verantwoordelijk te zijn voor hun daden en alle daaruit ontstane gevolgen. Het bedrijf is niet aansprakelijk voor verlies dat voortvloeit uit het niet opvolgen van deze gebruikershandleiding door de gebruiker.
2. In overeenstemming met de wet- en regelgeving behoudt de fabrikant zich het recht voor op de uiteindelijke interpretatie van dit document en alle gerelateerde documenten van dit product. Onderhevig aan updates, herziening of beëindiging zonder voorafgaande kennisgeving, kunt u de officiële website bezoeken voor de meest recente productinformatie.

Correcte wegwerp wijze van dit product.

Dit symbool betekent dat dit product niet bij het gewone huishoudelijk afval mag worden weggegooid (2012/19/EU). Om mogelijke schade te voorkomen aan de omgeving of menselijk gezondheid van ongecontroleerd afvalverwijdering, recycle het verantwoord om duurzame hergebruik van materiële hulpbronnen te bevorderen. Om je gebruikte apparaat terug te brengen, lees de garantievoorwaarden van waar het product gekocht is. Zij kunnen het product terugnemen

voor omgevingsveilige recycling.
