MBP3000 - Batterie Mestic - Kostenlose Bedienungsanleitung

Produkttyp	Erweiterungsbatterie
Marke	Mestic
Modell	MBP3000
Abmessungen	536 x 270 x 255 mm
Nettogewicht	25,2 kg
Batteriekapazität	2560 Wh / 51,2 V / 50 Ah
Zelltyp	Lithium-Eisenphosphat (LiFePO4)
Lebensdauer	4000 Zyklen
Entladetemperatur	-20°C ~ 45°C
Ladetemperatur	0°C ~ 45°C
Lagertemperatur	-20°C ~ 45°C (ideal 20°C ~ 30°C)
LED-Anzeigen	SOC (blau), Alarm (rot), Betrieb (blau)
Integrierte Schutzfunktionen	Überladung, Tiefentladung, Kurzschluss, Überstrom, Überhitzung, Niedertemperatur
Verwendung	Nur mit 3000 W Powerstation oder als Erweiterung (bis zu 6 Batterien)
Konnektivität	Erweiterungskabel für Parallelschaltung
Wartung	Bei längerer Lagerung alle 3 Monate vollständig entladen
Recycling	Entspricht WEEE (2012/19/EU)

Häufig gestellte Fragen - MBP3000 Mestic

Kann ich die Batterie MBP3000 allein ohne die Powerstation verwenden?

Nein, die Batterie MBP3000 kann nicht allein zum Betreiben von Geräten verwendet werden. Sie ist als Erweiterungsbatterie für eine 3000-W-Powerstation konzipiert. Ohne die Station zeigt das Drücken des Netzschalters nur die Kapazität an und schaltet sich nach 2 Minuten aus.

Wie schließe ich die Erweiterungsbatterie an die Powerstation an?

Schalten Sie die Station und die Batterie aus. Stecken Sie ein Ende des Erweiterungskabels in den Erweiterungsanschluss der Station und das andere in den Stromausgang der Batterie. Schalten Sie die Station ein; die Gesamtkapazität wird angezeigt. Schließen Sie während des Ladevorgangs nicht an oder trennen Sie nicht.

Was ist die maximale Gesamtkapazität mit Erweiterungen?

Sie können bis zu 6 Erweiterungsbatterien MBP3000 parallel anschließen und so die Kapazität vervielfachen. Mit 6 Batterien erhalten Sie beispielsweise 6 x 2560 Wh = 15.360 Wh.

Wie interpretiere ich die LED-Anzeigen?

Die blaue SOC-Anzeige zeigt den Ladezustand an. Die rote Alarm-LED blinkt bei einem Fehler (Überspannung, Unterspannung, Überhitzung usw.). Die blaue Betriebs-LED leuchtet während des Betriebs. Konsultieren Sie die Fehlertabelle in der Anleitung für Lösungen.

Welche Temperaturbedingungen gelten für das Laden und Verwenden der Batterie?

Das Laden muss zwischen 0°C und 45°C erfolgen. Die Entladung ist von -20°C bis 45°C möglich. Die optimale Betriebstemperatur liegt bei 20°C bis 30°C. Außerhalb dieser Bereiche kann die Batterie sich schützen oder ihre Leistung reduziert sich.

Wie lagere ich die Batterie über einen längeren Zeitraum?

Lagern Sie sie an einem trockenen, belüfteten Ort zwischen 20°C und 30°C. Führen Sie alle 3 Monate einen vollständigen Zyklus durch: Entladen auf 0% und dann Wiederaufladen auf 100%. Lagern Sie sie nicht bei über 45°C oder unter -10°C.

Was tun bei dauerhaft leuchtender oder blinkender roter Anzeige?

Eine blinkende rote Anzeige zeigt einen behebbaren Alarm an (z.B. Überspannung, Unterspannung). Befolgen Sie die Lösungen in der Tabelle: Neustart, Laden oder Abwarten. Eine dauerhaft leuchtende rote Anzeige weist auf einen Hardwarefehler hin (z.B. Kabelbruch, MOS-Fehler). Kontaktieren Sie den Kundendienst, wenn der Neustart das Problem nicht behebt.

Kann ich die Batterie mit medizinischen Geräten verwenden?

Die Verwendung mit medizinischen Notfallgeräten (Krankenhausbeatmungsgeräte, ECMO) wird nicht empfohlen. Für Haushaltsgeräte wie ein CPAP-Gerät befolgen Sie den Rat Ihres Arztes und prüfen Sie die Kompatibilität.

Welche Sicherheitsvorkehrungen muss ich treffen?

Vermeiden Sie Hitzequellen, Wasser, Kurzschlüsse und Stöße. Zerlegen Sie die Batterie nicht. Verwenden Sie nur Originalzubehör. Im Brandfall verwenden Sie Wasser oder einen CO2-Löscher. Außerhalb der Reichweite von Kindern aufbewahren.

Wie entsorge ich die Batterie am Ende ihrer Lebensdauer?

Werfen Sie die Batterie nicht in den Hausmüll. Entsorgen Sie sie gemäß der WEEE-Richtlinie 2012/19/EU an einer Sammelstelle für Elektroschrott oder auf einem Wertstoffhof. Wenden Sie sich an Ihre Gemeinde für lokale Sammelstellen.

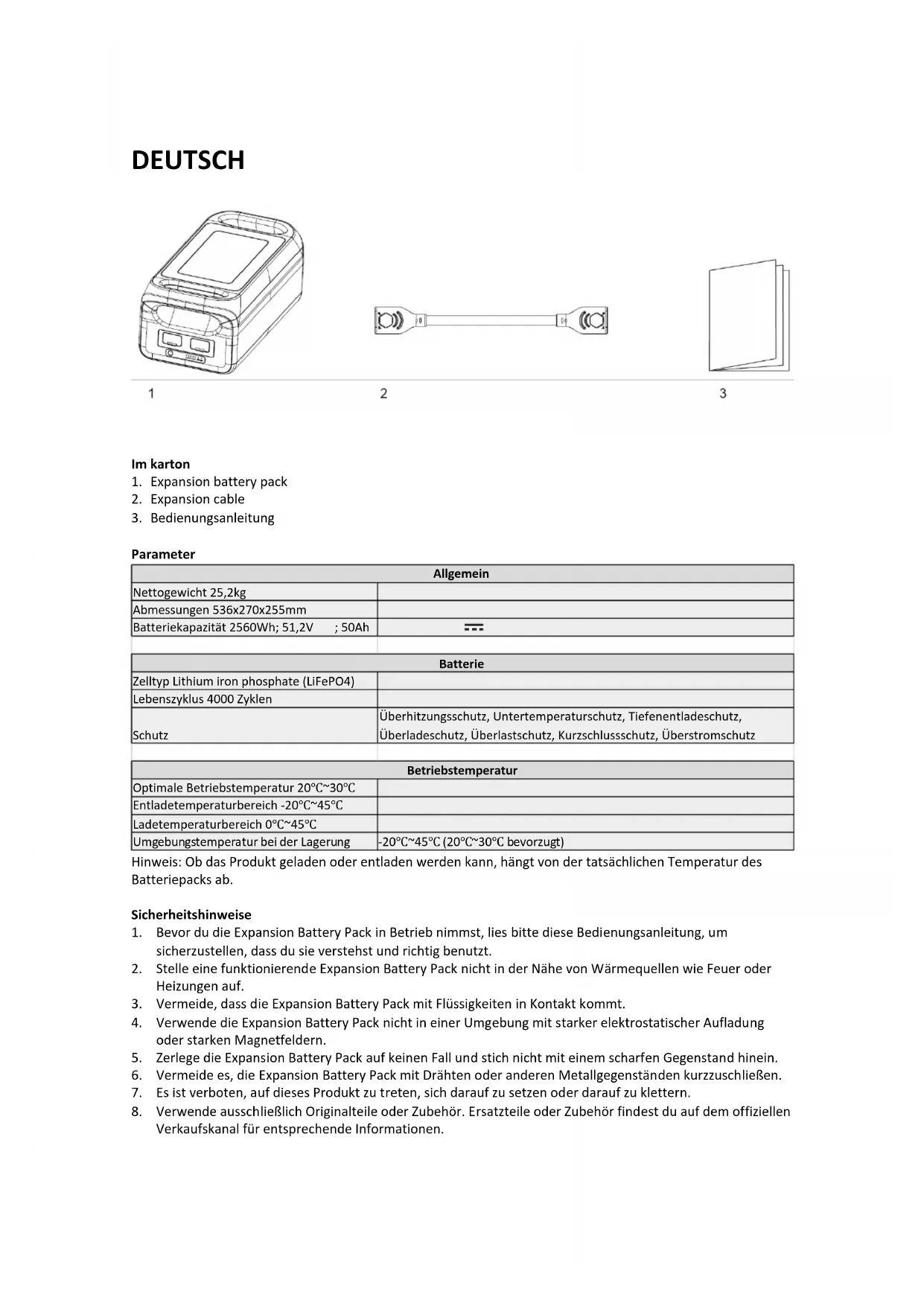

BEDIENUNGSANLEITUNG MBP3000 Mestic

Allgemein
Nettogewicht 25,2kg
Abmessungen 536x270x255mm
Batteriekapazität 2560Wh; 51,2V ; 50Ah	---

Batterie
Zelltyp Lithium iron phosphate (LiFePO4)
Lebenszyklus 4000 Zyklen
Schutz	Überhitzungsschutz, Untertemperaturschutz, Tiefenentladeschutz, Überladeschutz, Überlastschutz, Kurzschlussschutz, Überstromschutz

Betriebstemperatur
Optimale Betriebstemperatur 20°C~30°C
Entladetemperaturbereich -20°C~45°C
Ladetemperaturbereich 0°C~45°C
Umgebungstemperatur bei der Lagerung	-20°C~45°C (20°C~30°C bevorzugt)

Hinweis: Ob das Produkt geladen oder entladen werden kann, hängt von der tatsächlichen Temperatur des Batteriepacks ab.

Sicherheitshinweise

1. Bevor du die Expansion Battery Pack in Betrieb nimmst, lies bitte diese Bedienungsanleitung, um sicherzustellen, dass du sie verstehst und richtig benutzt.
2. Stelle eine funktionierende Expansion Battery Pack nicht in der Nähe von Wärmequellen wie Feuer oder Heizungen auf.
3. Vermeide, dass die Expansion Battery Pack mit Flüssigkeiten in Kontakt kommt.
4. Verwende die Expansion Battery Pack nicht in einer Umgebung mit starker elektrostatischer Aufladung oder starken Magnetfeldern.
5. Zerlege die Expansion Battery Pack auf keinen Fall und stich nicht mit einem scharfen Gegenstand hinein.
6. Vermeide es, die Expansion Battery Pack mit Drähten oder anderen Metallgegenständen kurzzuschließen.
7. Es ist verboten, auf dieses Produkt zu treten, sich darauf zu setzen oder darauf zu klettern.

8. Verwende ausschließlich Originalteile oder Zubehör. Ersatzteile oder Zubehör findest du auf dem offiziellen Verkaufskanal für entsprechende Informationen.

9. Halte dich bei der Verwendung der Expansion Battery Pack streng an die in dieser Bedienungsanleitung angegebene Betriebstemperatur. Wenn die Temperatur zu hoch ist, kann die Batterie Feuer fangen oder sogar explodieren. Wenn die Temperatur zu niedrig ist, wird die Leistung der Expansion Battery Pack ernsthaft beeinträchtigt, und der normale Betrieb kann beeinflusst werden.

10. Staple keine schweren Gegenstände auf die Expansion Battery Pack, außer dem Expansion Battery Pack
11. Halte den Lüfter nicht gewaltsam an und setze die Expansion Battery Pack keiner ungelüfteten oder staubigen Umgebung aus, wenn sie in Betrieb ist.
12. Bitte vermeide Anstoßen, Fallenlassen und heftige Erschütterungen. Schalte das Netzteil bei einem starken Aufprall sofort aus. Sichere die Expansion Battery Pack während des Transports, um Vibrationen und Stöße zu vermeiden.
13. Wenn die Expansion Battery Pack versehentlich ins Wasser fällt, stelle sie an einen sicheren und weiträumigen Ort und halte dich davon fern, bis sie getrocknet ist. Das getrocknete Gerät darf nicht wiederverwendet werden. Entsorge es ordnungsgemäß gemäß den Entsorgungshinweisen in dieser Bedienungsanleitung. Wenn die Expansion Battery Pack brennt, verwende Feuerlöschgeräte bitte in der empfohlenen Reihenfolge: Wasser oder Wassernebel, Sand, Löschdecke, Trockenpulver, Kohlendioxid-Feuerlöscher.
14. Wenn die Expansion Battery Pack verschmutzt ist, wische sie mit einem trockenen Tuch ab.
15. Stelle die Expansion Battery Pack vorsichtig auf, um Schäden zu vermeiden. Wenn die Expansion Battery Pack umkippt und schwer beschädigt wird, schalte sie sofort aus, stelle die Batterie in einem geräumigen Bereich ab, halte sie von brennbaren Materialien und Menschen fern und entsorge sie gemäß den örtlichen Gesetzen und Vorschriften.
16. Bewahre die Expansion Battery Pack außerhalb der Reichweite von Kindern und Haustieren auf.
17. Bewahre die Expansion Battery Pack an einem trockenen und gut belüfteten Ort auf.
18. In einer feuchten Umgebung (am Meer, am Wasser usw.) empfiehlt es sich, die Expansion Battery Pack mit einer feuchtigkeitsdichten Tasche auszustatten. Wenn du Wasser im Produkt findest, darfst du es nicht mehr benutzen/einschalten. Triff Maßnahmen zur Vermeidung von Stromschlägen, bevor du die Expansion Battery Pack berührst. Platziere sie in einen sicheren und wasserdichten, offenen Bereich und kontaktiere sofort den Kundendienst.
19. Es wird nicht empfohlen, die Expansion Battery Pack für die Stromversorgung von sicherheitsrelevanten medizinischen Geräten zu verwenden, einschließlich, aber nicht beschränkt auf medizinische Atemgeräte (Krankenhausversion CPAP: Continuous Positive Airway Pressure), künstliche Lungen (ECMO, Extracorporeal Membrane Oxygenation). Sie kann für die Stromversorgung der CPAP-Heimversion zu Hause verwendet werden und erfordert keine kontinuierliche professionelle Überwachung. Befolge den Rat deines Arztes und erkundige dich beim Hersteller nach eventuellen Einschränkungen bei der Verwendung des Geräts. Achte bei allgemeinen medizinischen Geräten auf die Stromversorgung, um sicherzustellen, dass der Strom nicht ausgeht.
20. Wenn die Bedingungen es zulassen, musst du die Batterie vollständig entladen und die Expansion Battery Pack dann in den dafür vorgesehenen Batterie-Recyclingbehälter werfen.

Warnung

1. Interne Batterie nicht überladen. Siehe Bedienungsanleitung.
2. Nicht Rauchen, kein offenes Feuer und keine Funken in der Nähe der Powerstation verursachen.
3. Lade die interne Batterie nur in einem gut belüfteten Bereich auf.
4. VORSICHT: Gefahr eines Stromschlags. Nur an ordnungsgemäß geerdete Steckdosen anschließen.
5. VORSICHT: Verletzungsgefahr für Personen. Verwende dieses Produkt nicht, wenn das Netzkabel oder die Batteriekabel in irgendeiner Weise beschädigt sind.
6. VORSICHT: Gefahr eines Stromschlags. Abdeckung nicht entfernen. Kein Wartung an Teile im Inneren möglich. Überlasse Wartungsarbeiten qualifiziertem Servicepersonal.
7. VORSICHT: Dieses Gerät ist nicht für den Einsatz in einer gewerblichen Reparaturwerkstatt bestimmt.

Produktübersicht

1. Dieses Produkt kann nicht allein verwendet werden. Es muss zusammen mit unserer 3000 W Powerstation verwendet werden.
2. In Kombination mit einer 3000 W Powerstation wird die Ein-/Ausschaltfunktion über die Power-Taste der Powerstation gesteuert.
3. Wenn du das Produkt alleine verwendest, drückst du den Einschaltknopf, um die aktuelle Batteriekapazität anzuzeigen. Es kann jedoch keine Leistung abgeben. Es schaltet sich nach 2 Minuten automatisch ab.

1 2 3 4 5 6 Elements Power=Input 32 casket + - + - Power=Input Power=Output Common 32 Power=Input 32 Output or Power Section

1. Stromeingang
2. Stromausgang
3. Netzschalter
4. Blaues Licht SOC-Anzeige
5. Rotes Licht Alarmanzeige
6. Blaues Licht Betriebsanzeige

Alarmierung
Indikator SDC-Anzeige Alarmerung			Lösung
Rotes Licht - blinkend		Batterieüberspannung	Batterie neustarten. Wenn das Problem nicht behoben ist, wende dich an den Kundendienst.
		Batterieunterspannung	Batterie aufladen. Warte, bis sich die Spannung erholt hat.
		Einheit Unterspannung
		VTOP-Unterspannung
		VTOP-Überspannung	Batterie neustarten. Wenn das Problem nicht behoben ist, wende dich an den Kundendienst.
		Batterie-Übertemperatur	Schalte die Batterie aus und warte 2 Stunden lang. Wenn das Problem nicht behoben ist, wende dich an den Kundendienst.
		Batterieuntertemperatur	Schalte die Batterie aus und warte, bis sich die Temperatur erholt hat. Batterie neustarten. Wenn das Problem nicht behoben ist, wende dich an den Kundendienst.
		Batterieuntertemperatur
		Überstrom beim Laden	Batterie neustarten. Wenn das Problem nicht behoben ist, wende dich an den Kundendienst.
		Überstrom beim Entladen 1
		Überstrom beim Entladen 2
		Kurzschluss beim Entladen	Schalte die Batterie aus, entferne und überprüfe die Ausrüstung und starte neu. Wenn das Problem nicht behoben ist, wende dich an den Kundendienst.
		Kurzschluss beim Laden
		PCB-Übertemperatur	Schalte die Batterie aus und warte 2 Stunden lang. Wenn das Problem nicht behoben ist, wende dich an den Kundendienst.
		Vorladewiderstand Übertemperatur (Überhitzung)
		Batterieunterspannung	Batterie aufladen. Warte, bis sich die Spannung erholt hat.
		Fehler des parallelen IUIP-Signals	Schalte die Batterie aus und überprüfe das Kommunikationskabel. Batterie neustarten. Wenn das Problem nicht behoben ist, wende dich an den Kundendienst.
		Fehler des parallelen I_WORK-Signals
		Parallelisierung im Laufe der Zeit
		Ausfall der Parallelisierungsbereitschaft
Störung
Indikator SDC-Anzeige Alarmierung			Lösung
Rotes Licht - immer an		Kabel für Batteriespannungsmessung gebrochen	Batterie neustarten. Wenn das Problem nicht behoben ist, wende dich an den Kundendienst.
		MOS-Fehler
		AFE-Kommunikationsfehler
		EEPROM-Fehler
		Fehler des Spannungssensors
		Drift-Fehler des Stromsensors	Kontaktiere den Kundendienst.
		Fehler im Hauptstromkreis
		Vorladung über die Zeit	Batterie neustarten. Wenn das Problem nicht behoben ist, wende dich an den Kundendienst.
		Fehler des Stromsensors
		Leere Batterie
		Wechselrichter-Kommunikationsfehler	Schalte die Batterie aus. Überprüfe das Kommunikationskabel. Wenn das Problem nicht behoben ist, wende dich an den Kundendienst.
		CAN-Bus-Fehler
		RS485-Bus-Fehler
		Fehler bei der Erkennung paralleler Adressen
		Stromkreisfehler Kurzschlussschutz-Sicherung	Kontaktiere den Kundendienst.

Batterieerweiterung

Die Powerstation unterstützt den gleichzeitigen Anschluss von 6 zusätzlichen Batteriepacks für eine größere Kapazität. Einzelheiten dazu findest du in der Bedienungsanleitung der Batterie.

Hinweis:

1. Vergewissere dich vor dem Anschließen des Batteriepacks, dass sowohl die Powerstation als auch die Batterie ausgeschaltet sind.
2. Überprüfe nach dem Anschließen des Batteriepacks, ob das Batteriesymbol auf den Displays der Powerstation und des Batteriepacks angezeigt wird.
3. Während des Aufladens darf die Batterie nicht angeschlossen oder entfernt werden. Wenn du den Batteriepack anschließen oder entfernen musst, schalte die Powerstation aus, bevor du sie benutzt.
4. Bitte berühre nicht die Metallklemmen. Wenn sich Fremdkörper auf den Metallklemmen befinden, reinige sie vorsichtig mit einem trockenen Tuch.

Parallelbetrieb der Powerstation und 1 Erweiterungsbatterie:

1. Schalte die Powerstation und die Erweiterungsbatterie aus.
2. Stecke ein Ende des Kabels in den Erweiterungsanschluss der Powerstation und das andere Ende in den Stromausgang des Batteriepacks.
3. Nach der Parallelschaltung drückst du die Einschalttaste der Powerstation, damit die Powerstation und der Batteriepack die aktuelle Kapazität anzeigen. Die Powerstation zeigt die parallele Menge an, und die Kapazität wird erweitert.
4. Nach der Parallelschaltung verbindest du die Anschlüsse der Powerstation zum Laden oder Entladen.

Parallelbetrieb der Powerstation und mehrere Erweiterungsbatterien:

1. Schalte die Powerstation und die Erweiterungsbatterien aus.
2. Stecke ein Ende von Kabel 1 in den Erweiterungsanschluss der Powerstation und das andere Ende in den Stromausgang des Batteriepacks 1. Verbinde ein Ende des Kabels 2 mit dem Stromeingang des Batteriepacks 1 und das andere Ende mit dem Stromausgang des Batteriepacks 2. Verbinde ein Ende des Kabels 3 mit dem Stromeingang des Batteriepacks 2 und das andere Ende mit dem Stromausgang des Batteriepacks 3. Es können maximal 6 Batteriepacks parallel geschaltet werden.
3. Nachdem du die Powerstation angeschlossen hast, drückst du die Einschalttaste der Powerstation, damit die Powerstation und der Batteriepack ihre aktuelle Kapazität anzeigen. Die Powerstation zeigt die parallele Menge an.
4. Nach der Parallelschaltung verbindest du die Anschlüsse der Powerstation zum Laden oder Entladen.

Wartung

1. Es wird empfohlen, die Expansion Battery Pack bei einer Umgebungstemperatur von 20 \~ 30 °C zu verwenden oder zu lagern. Halte sie von Wasser, Heizungen und Metallteilen fern und bewahre sie an einem trockenen und belüfteten Ort auf.
2. Bei langfristiger Lagerung lade und entlade das Gerät alle 3 Monate, d. h. entlade auf 0% und lade dann auf 100%.
3. Lagere die Expansion Battery Pack aus Sicherheitsgründen nicht bei einer Temperatur über 45 °C oder unter -10 °C.
4. Wenn die Kapazität weniger als 1% beträgt, lade sie bitte auf 60%. Langfristige Lagerung mit ernsthaftem Strommangel führt zu irreversiblen Schäden an der Zelle und verkürzt die Lebensdauer des Produkts.
5. Wenn die Kapazität nicht ausreicht und die Leerlaufzeit zu lang ist, geht das Produkt in den Tiefschlafmodus über und kann erst nach dem Aufladen verwendet werden.
6. Warte nach dem Aufladen oder Entladen des Produkts mehr als 30 Minuten, bevor du es benutzt.

Haftungsausschluss

1. Bevor du die Expansion Battery Pack in Betrieb nimmst, lies bitte diese Bedienungsanleitung, um sicherzustellen, dass du sie verstehst und richtig benutzt. Bewahre die Bedienungsanleitung zum späteren Nachschlagen auf. Unsachgemäße Bedienung kann zu schweren Verletzungen, Produktschäden und Sachschäden führen. Wenn du die Expansion Battery Pack nutzt, gehen wir davon aus, dass du alle Bedingungen und Inhalte verstanden und akzeptiert hast. Die Nutzenden versprechen, dass sie für ihre Handlungen und alle sich daraus ergebenden Konsequenzen Verantwortung übernehmen. Das Unternehmen haftet nicht für Schäden, die dadurch entstehen, dass Nutzende diese Bedienungsanleitung nicht befolgen.

2. In Übereinstimmung mit den Gesetzen und Vorschriften behält sich der Hersteller das Recht auf die endgültige Auslegung dieses Dokuments und aller zugehörigen Dokumente zu diesem Produkt vor. Aktualisierungen, Überarbeitungen oder Beendigungen ohne vorherige Ankündigung sind vorbehalten. Bitte besuche die offizielle Website, um die neuesten Produktinformationen zu erhalten.

Richtige Einweg-Methode von dieses Produktes.

Diese Kennzeichnung zeigt an, dass dieses Gerät EU-weit nicht zusammen mit Hausmüll entsorgt werden sollte (2012/19/EU). Zur Vermeidung von möglichen Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung recyceln Sie es verantwortungsvoll zur Förderung einer nachhaltigen Wiederverwendung von Rohstoffen. Nutzen Sie bitte Rückgabe- und Sammelsysteme oder wenden Sie sich an den Einzelhändler, bei dem sie das Gerät erworben haben, um es zurückzugeben. So kann das Gerät umweltschonend recycelt werden.
