GEBRUIKSAANWIJZING FSA 65 STIHL

1 Voorwerp 94
2 Informatie met betrekking tot deze handleiding 94
2.1 Geldende documenten 94
2.2 Aanduiding van de waarschuwingen in de tekst. 95
2.3 Symbolen in de tekst 95
3Overzicht 95
3.1 Motorzeis en accu 95
3.2 Beschermkap en snijgarnituren 96
3.3 Pictogrammen 96
4Veiligheidsinstructies 97
4.1 Waarschuwingspictogrammen 97
4.2 GebruiK conform de voorschriften 97
4.3 Eisen aan de gebruiker 98
4.4 Kleding en uitrusting 98
4.5 Werkgebied en -omgeving 99
4.6 Veilige staat 99
4.7 Werken 101
4.8 Vervoeren 102
4.9 Opslaan 102
4.10 Reinigen, onderhonden en repareren 103
5 Motorzeis klaarmaken voor gebruik 103
5.1 Motorzeis klaarmaken voor gebruik 103
6 Accu laden en leds 104
6.1 Acculaden 104

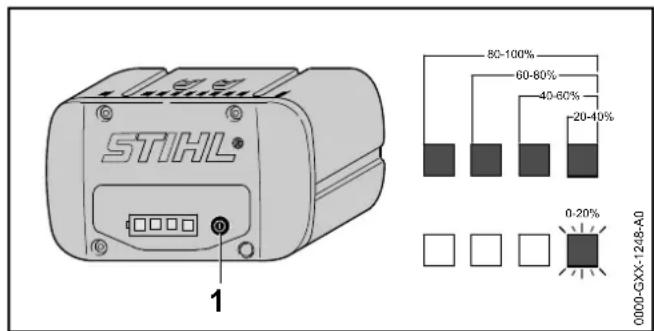

6.2 Laadtoestand weergeven 104
6.3Leds op de accu 104
7 Motorzeis monteren 104
7.1 Beschermkap monteren 104

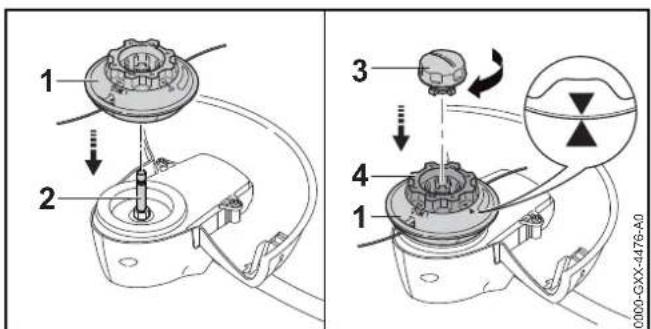

7.2 Maaikop AutoCut C 4-2 105
8 Motorzeis voor de gebruiker instellen 105

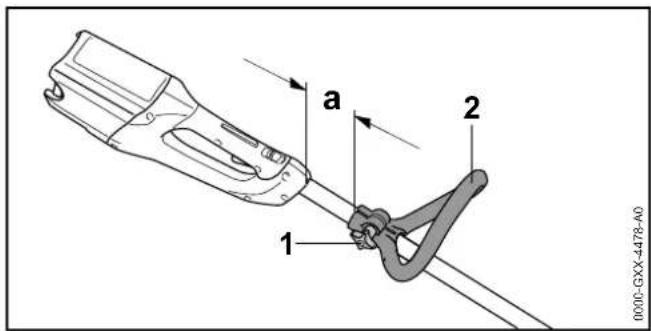

8.1 Beugelhandgreep uitlijnen en afstellen 105
9 Accu aanbrengen en wegnemen 106

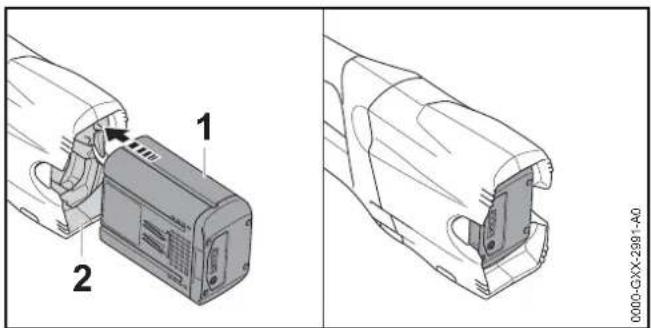

9.1 Accu aanbrengen 106

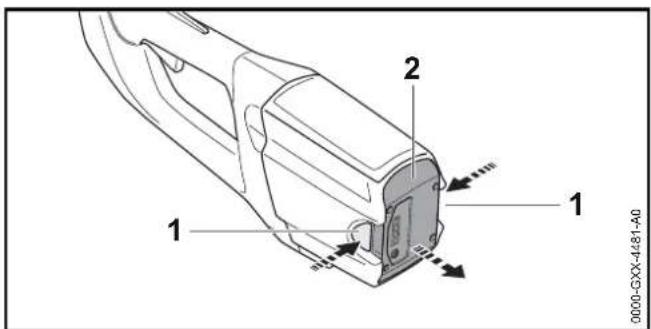

9.2 Accu wegemen 106
10 Motorzeis inschakelen en uitschakelen 106

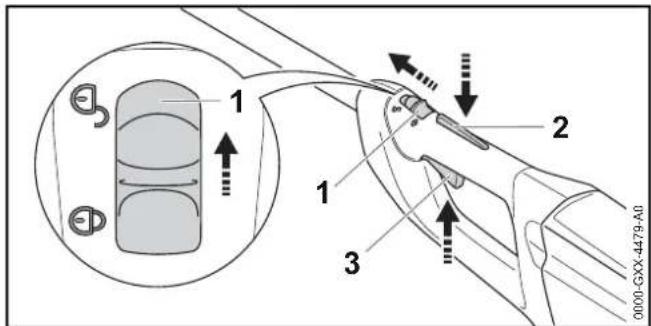

10.1 Motorzeis inschakelen 106
10.2 Motorzeis uitschakelen 106
11 Motorzeis en accu controlleren 107
11.1 Bedieningselementen controleren 107
11.2 Accu controleren/testen 107
12 Met de motorzeis werken 107

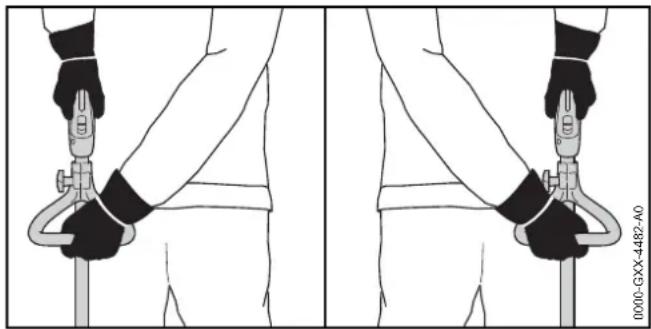

12.1 Motorzeis vasthouden en hanteren 107

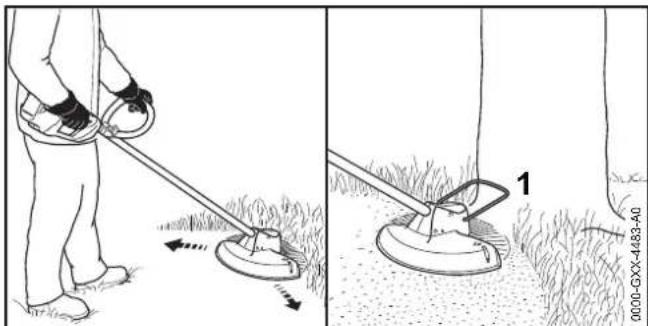

12.2 Maaien 107
12.3 Maiadraad bijstellen 108
13 Na de werkzaamheden 108
13.1 Na de werkzaamheden 108
14 Vervoeren 108
14.1 Motorzeis vervoeren 108
14.2 Accu vervoeren 108
15 Opslaan 109
15.1 Motorzeis opslaan 109
15.2 Accu opslaan 109
16 Reinigen 109
16.1 Motorzeis reinigen 109
16.2 Beschermkap en snijgarnituur reinigen 109
16.3 Accu reinigen 109
17 Onderhoud en reparatie 109
17.1 Motorzeis onderhoden en repareren 109
17.2 Accu onderhonden en repareren 109
18 Storingen opheffen 110
18.1 Storingen in de motorzeis of de accu verhelpen... 110
19 Technische gegevens 112
19.1 Motorzeisen STIH L FSA 65, FSA 85 112
19.2 Accu STIHL AP 112
19.3 Geluids- en trillingswaarden 112
19.4 REACH 113

STIHL

Op deze handleiding rusteursrecht. Alle rechten blijven voorbehonden, vooral hetrecht op verspreiding, vertaling en verworking met elektronische systemen.

Nederland's

20 Combinations van snijgarnituren en beschemkappen. 113
20.1 Motorzeisen STIHFL FSA 65, FSA 85 113
21 Onderdelen en toebehoren 113
21.1 Onderdelen en toebehoren 113
22 Milieuverantwoord afvoeren 113
22.1 Motorzeis en accu milieuvriendelijk afvoeren 113
23 EU-conformiteitsverklaring 113
23.1 Motorzeisen STIHFL FSA 65, FSA 85 113

1 Voorwoord

Geachte client(e),

Wij zijn bijdat u hebte gekozen voor STIHL. Wij ontwikkelen en produceren once producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hove betrouwbaarheid, ook bij extreme belasting.

STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.

Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.

NA

Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUK GOED DOORLEZEN EN BEWAREN.

2 Informatie met betrekking tot deze handleiding

2.1 Geldende documenten

De lokale veiligheidsvoorschriften要去en worden aangehonden.

• Naast deze handleiding de volgende documenten lezen, begrijpen en Bewaren:

• handleiding en verpakking van het gebruike snijgarnituur

• handleiding van het gebruikte draagsysteme
• handleiding accu STIHL AR
• handleiding "Heuptasje AP met aansluitkabel"

3 Overzicht

Nederlandds

• veiligheidsinstructies accu STIHL AP
  -handleiding acculaders STIHL AL 101,300,500
• Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-datasheets

2.2 Aanduiding van de waarschuwingen in de tekst

WAARSCHUWING

De aanwijzing duidt op gevaren die kuren leiden tot ernst letsel of zelfs tot de dood.
- De genoemde maatregelen können ernstig letsel of dedood voorkomen.

LET OP

De aanwijzing duidt op gezaren die kuren leiden tot materièle schade.
- De genoemde maatregelen können materiaële schade voorkomen.

2.3 Symbolen in de tekst

Dit symbol verwijst maar een hoofdstuk in deze handleding.

3 O v e r z i c h t

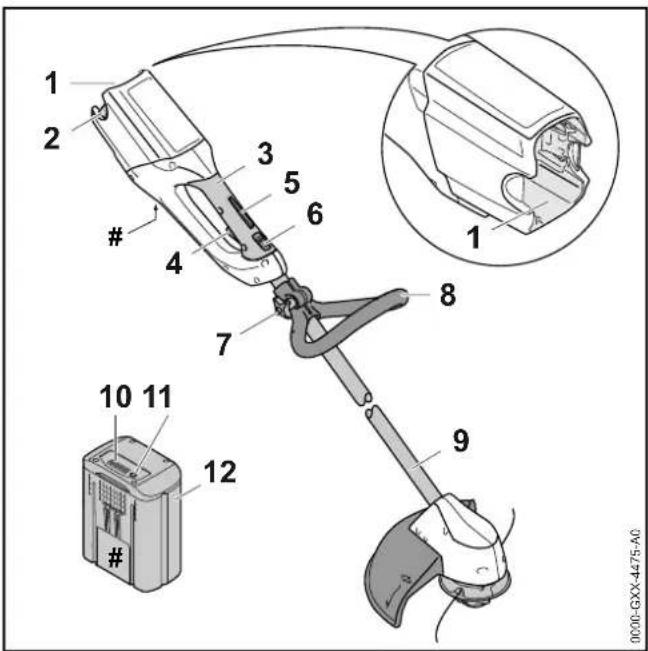

3.1 Motorzeis en accu

1 Accuschacht
De accuschacht neemt de accu op.
2 Blokeerhendel
De blokkeerhendel borgt de accu in de accuschacht.
3 Bedieningshandgreep
De bedieningshandgreep dient voor het bedieren,
vasthonden en hanteren van de motorzeis.
4 Schakelhendel
De schakelhendel schakelt de motorzeis in en UIT.
5 Schakelhendelblokkering
De schakelhendelblokkering deblokkeert deschakelhendel.

Nederland's

3 Overzicht

6 Arreteerhendel

De arrêteerhendel deblokkeert samen met de schakelhendelblokkering de schakelhendel.

7 Stergreepmoer

De stergreepmoer klemt de beugelhandgreep vast op de steel/maaiboom.

8 Beugelhandgreep

De beugelhandgreep dient voor het vasthouden en hanteren van de motorzeis.

9 Steel/maaiboom

De steel/maaiboom verbindt alle componenten.

10 LeDs

De leds geven de laadtoestand van de accu en storing aan.

11 Druktoets

De druktoets activeert de leds op de accu.

12 Accu

De accu voorziet de motorzeis van energia.

# Typeplaatje met machinenummer

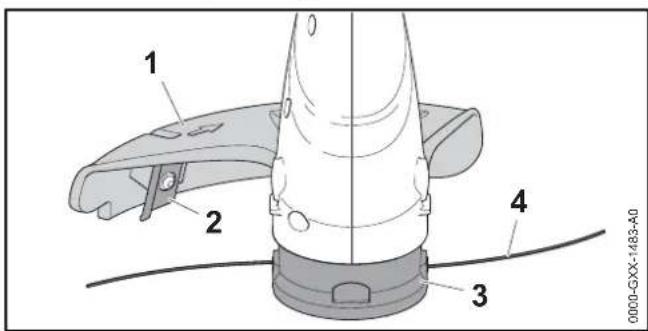

3.2 Beschermkap en snijgarnituren

1 Beschermkap

De beschemkap beschermt de gebruiker gegen opgeslingerde voorwerpen en tegen het contact met het snijgarnituur.

2 Afkortmes

Het afkortmes kort de maiadraadijdens het werken in op de juiste lenghte.

3 Maaikop

De maaikop bevat de maiaadraden.

4Maaidraden

De maaidraden maaien het gras.

3.3 Pictogrammen

De pictogrammen kuren op de motorzeis, de beschemkap en de accu staan en hebben de volgende betekenis:

De arreteerhendel ontgrendelt in deze stand deschakelhendel.

De arreerhendel vergrendelt in deze stand deschakelhendel.

4 leds knipperen rood. In de accu zit een storing.

Dit pictogram geeft de draairichting van het snijgarnituur wee.

max XXX Dit pictogram geeft de maximale diameter van het snijgarnituur in millimeters wee.

Dit pictogram geeft het nominale toerental van het snijgarnituur wee.

LwA de richtlijn 2000/14/EG in dB(A) om de geluidsemissies van producten vergelijkbaar te make.

De gegevens naast het pictogram duiden op de energie-inhoud van de accu volgens specificatie van de fabrikant van de accucellen. Het voor het gebruik beschikbare aantal ampere-uren is minder.

Het product Niet met het huisvuil afvoeren.

4 Veiligheidsinstructies

4.1 Waarschuwingspictogrammen

De waarschuwingssymbolen op de motorzeis of de accu hebben de volgende betekenissen:

Op de veiligheidsinstrumentes en de maatregelen hiervoor letten.

De gebruiksaanwijzing lezen, begrijpen en bewaren.

Veiligheidsbril dragen.

Op de veiligheidsinstrumentes voor opgeslingerde voorwerpen en de maatregelen hiertegen letten.

De accuijdens werkonderbrekingen, het vervoer, de opslag, onderhouds- of reparatiewerkzaamheden uit het apparaat nemen.

Veiligheidsafstand aanhoden.

De accu beschermen gegenitte en vuur.

De accu Niet onderdompelen in vloeistoffen.

Het toelaatbare temperatuurbereik van de accu aanhonden.

4.2 Gebruik conform de voorschriften

De motorzeis STIH L FSA 65 of FSA 85 dient voor het maaien van gras.

De motorzeis kan bij regen worden gebruikt.

De motorzeis worden door een accu STIHL AP of een accu STIHL AR van energia voorzien.

WAARSCHUWING

Accu's die nicht door STIHL voor de motorzeis zijn vrijgeveen, hunnen leiden tot brand en explosiegevaar. Personen hunnen zwaar letsel oplopen of worden gedood en er kan materièle schade ontstaan.

• Motorzeis gebruiken met een accu STIHL AP of een accu STIHL AR.

■ Als de motorzeis of de accu Niet volgens voorschrift worden gezruikt, kan dit leiden tot ernstig personlijk letsel of zelfs de dood en er kan materiaiele schade ontstaan.

• De motorzeis zo gebruiken als in denen handleiding staat beschreiben.
• De accu zo gebruiken als staat beschreiben in deze handleiding of in de handleiding van de accu STIHL AR.

4.3 Eisen aan de gebruiker

WAARSCHUWING

• Gebruikers die nicht zich geinstruendum kuren de bevaren van de motorzeis en de accu Niet herkennen of nicht inschatten. De gebruiker of andere Personen kuren ernstig of zichs dodelijk letsel oplopen.

De handleiding lezen, begrijpen en bewaren.

• Als de motorzeis of de accu aan een andere person wirdt overhandigd: de handleiding meegeven.

• Controlleren of de gebruiker aan de volgende eisen voldoet:

• De gebruiker is uitgerust.

• De gebruiker is lichamelijk, sensorisch en geestelijk in staat de motorzeis of de accu in gebruik te nemen en hiermee te werken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instructie door een hiertoe verantwoordelijke of bevoegde persoon hiermee werken.

• De gebruiker kan de gevaren van de motorzeis en de accu herkennen en inschatten.
• De gebruiker is meerderjarig of de gebruiker worden overeenkomstig de nationale regelgeving onder toezicht onderwezen in een beroep.
• De gekruiker is geinstrueerd door een STIHL dealer of een hiertoe vakkundig person, voordat deze voor de eerste keer de motorzeis in gekruik neemt.

• De gebruiker verkeert nicht onder invloed van alcohol, medicamenten of drugs.

• Indien er onduuidelijkheden bestaan: contact opnemen met een STIHL dealer.

4.4 Kleding en uitrusting

WAARSCHUWING

Tijdens de werkzaamheden können voorwerpen met een hoge slelheid aan boven worden geslingerd. De gebruiker kan letsel oplopen.

Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zich aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende codering te koop.

Een gelaatsbeschermer dragen.
- Draag een lange broek van stevig materiaal.

Tijdens het werkken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reactiesveroorzaken.

Als er stof opstuift: draag een stofmasker.

■ Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de motorzeis. Gebruikers zonder geschikte kleding können ernstig letsel oplopen.

Draag nauwsluitende kleding.
- Doe sjaals en sieraden af.

Tijdens de werkzaamheden kan de gebruiker in contact komen met het roterende snijgarnituur. De gebruiker kan hierdoor ernstig letsel oplopen.

Draag schoeisel van een slijt vast materiaal.
- Draag een lange broek van stevig materiaal.

Tijdens reinigings- of onderhoudswerkzaamheden kan de gebruiker in contact komen met het snijgarnituur of het afkortmes. De gebruiker kan letsel oplopen.
Werkhandsschoenen van een slijt vast materiaal dragen.
■ Als de gebruiker ongeschikte schoenen draagt, kan hij uitglieden. De gebruiker kan letsel oplopen.
Draag stevige, dichte schoenen met stroeve zool.

4.5 Werkgebied en -omgeving

4.5.1 Werkgebieden -omgeving

WAARSCHUWING

Buitenstaanders, kinderen en dieren konnen de gevaren van de motorzeis en de opgeworpen voorwerpen nicht herkennen en de gevaren hiervan Niet inschatten. Onbevoegde Personen, kinderen en dieren konnen ernstig letsel oplopen en er kan materièle schade ontstaan.

Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 15m om het werkgebied honden.

Een afstand van 15 m ten opzichte van voorwerpen/obstakels aanhouden.
Motorzeis nicht zonder toezicht latent.
Zorg ervoor dat kinderen nicht met de motorzeis{kunnen spelen.

• Elektrische componenten van de motorzeis kuren vonden verroorzaken. Vonden kuren in licht ontvlambare of een explosieve omgeving brand en explosies verroorzaken. Personen kuren zwaar letsel oplopen of worden gedood en er kan materiaele schade ontstaan.
  Niet werken in eenlicht ontvlambare en Niet in een explosieve omgeving.

4.5.2 Accu

WAARSCHUWING

Houd Niet-betrokken personen, kinderen en dieren veruit de buurt.
Laat de accu nicht zonder toezicht staan.
Zorg ervoor dat kinderen nicht met de accu konnen spelen.

• De accu is nicht gegen alle omgevingsinvloeden beschermd. Als de accu aan bepaalde omgevingsinvloeden is blootgesteld, kan de accu in brandraken of exploderen. Personen kuren ernstig letsel oplopen en er kan materiele schade ontstaan.

Beschem de accu gegen但它 en vuur.
Werp de accu Niet in het vuur.

• De accu mag alleen bij temperaturen tussen - 10^ en +50^ worden gebruikt en opgeslagen.
  Dompel de accu Niet in vloeistoffen.

Houd de accu uit de buurt van metalen voorwerpen.
Zet de accu Niet onder hoge druk.
Zet de accu Niet in de magnetron.
Beschem de accu gegen chemicalien en zout.

4.6 Veilige staat

4.6.1 Motorzeis

De motorzeis verkeert in een veilige toestand als aan de volgende voorwaarden is voldaan:

• De motorzeis is nicht beschadigd.
• De motorzeis is schoon.
• De bedieningselementen werken en+zijn nicht gewijzigd.
• Er is een combinatie van snijgarnituur en beschermkap gemonteerd zoals in deze gebruiksaanwijzing staat aangegeven.
• Het snijgarnituur en de beschemkap zijn correct gemonteerd.

Nederland's

• Alleen origineel STIHL toebehoren voor deze motorzeis is gemonteerd.
• Het toebehoren is correct gemonteerd.

WAARSCHUWING

In een nicht-veilige toestand kennen onderdelen nicht meer\ aar behoren functioneren en kennen\ veiligheidsvoorzieningen buiten werkung worden gezet.\ Personen kennen ernstig of dodelijk letsel oplopen.
Met een onbeschadigde motorzeis werken.
- Als de motorzeis vuil is: de motorzeis reinigen.
Aan de motorzeis geen wijzigingen aanbrengen. Uitzondering: montage van een in deze gebruiksaanwijzing aangegeven combinatie van snijgarnituur en beschermkap.
- Als de bedieningselementen nicht functioneren: nicht met de motorzeis werken.
- Geen metalen snijgarnituren monteren.
Alleen origineel STIHL toebehoren voor deze motorzeis monteren.
- Snijgarnituur en beschermkap zo monteren als in deze gebruiksaanwijzing staat beschreiben.
- Monteer toebehoren zoals in deze gebruiksaanwijzing of in de gebruiksaanwijzing van het toebehoren beschreiben staat.
- Geen voorwerpen in de openingsen van de motorzeis steken.
- Versleten of beschadigde stickers verrangen.
- Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.

4.6.2 Beschermkap

De beschermkap verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De beschemkap is nicht beschadigd.
  -Het afkortmes is correct gemonteerd.

WAARSCHUWING

In een nicht-veilige staat kann den componenten nicht mehr correct functioneren en kann den veiligheidsinrichtingen worden uitgeschakeld. De gebruiker kan hierdoor ernstig letsel oplopen.

Met een onbeschadigde beschermkap werken.
- Met een correct gemonteerd afkortmes werken.
- Als een en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

4.6.3 Maikop

De maaikop verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De maaikop is nicht beschadigd.
• De maaikop is nicht geblokkeerd.
• De maiaadraten zich correct ingebouwd.

WAARSCHUWING

In een onveiligste staat kuren onderdelen van de maaikop of de maaidraden losraken en worden weggeslingerd. Personen kuren ernstig letsel oplopen.

• Met een onbeschadigde maaikop werken.
  Maiadraad nicht verrangen door metalen maiadraad.
• Als een en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

4.6.4 Accu

De accu verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:

• De accu is onbeschadigd.
• De accu is schoon en droog.
• De accu werkten is ongewijzigd

WAARSCHUWING

In een nicht-veilige toestand kan de accu Niet更是 vierig werken. Personen können ernstig letsel oplopen.
Werk met een onbeschadigde en functionerende accu.
Laad een beschadigde of defecte accu Niet op.
- Als de accu vuil of nat is: reinig de accu en LAST deze drogen.
Wijzig de accuniet.
- Steek geen voorwerpen in de openingsen van de accu.
- Sluit de elektrische contacten van de accu nooit op metalen voorwerpen aan en kaak geen kortsluiting.
- Open de accu Niet.
Vervang versleten of beschadigde waarschuwings stickers.

• Uit een beschadigde accu kan vloeistof lekken. Als de vloeistof met de huid of de ogen in contact komt, kannen de huid of de ogen geirriteerd raken.
  Vermijd contact met de vloeistof.
• Als er contact met de huid heeftplaatsgevonden: was de betreffende plekken van de huid met veel water en zoep.
• Als er contact met de ogen heeftplaatsgevonden: spoel de ogen minstens 15 minutes met veel water en raadpleeg een arts.
• Een beschadigde of defecte accu kan vreemd ruiken, roken of branden. Personen können ernstig of dodelijk letsel oplopen en er kan materiele schade ontstaan.
• Als de accu vreemd ruikt of rookt: gebruik de accu Niet en houd deze uit de buurt van brandbare stoffen.
• Als de accu brandt: probeer de accu met een brandblusser of water te blussen.

4.7 Werken

WAARSCHUWING

• De gebruiker kan in bepaalde situatuies nicht meer geconcentreerd werkken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.

Rustig en met overleg werken.
- Als delichtomstandigheden en het zich slecht zijn: Niet met de motorzeis werkken.
Motorzeis alleen bedieren.
Het snijgarnituur vlak boven de grond honden.
Op obstakels letten.
- Staand op de grond werkken en het evenwicht behouden.
- Wanner vermoeidheidsverschijnselen optreden: een pauze inlassen.

• Door het draaiende snijgarnituur kan de gebruiker snijwonden oplopen. De gebruiker kan hierdoor ernstig letsel oplopen.

Het draaiende snijgarnituur dan ook nicht aanraken.
- Als het snijgarnituur door een voorwerp worden geblokkeerd: Motorzeis uitschakelen en de accu eruit nemen. Pas dan het voorwerp wegnen.

• Als de werkking van de motorzeis zichijdens de werkzaamheden wijzigt of deze zich ongebruikelijk gedraagt, kan de motorzeis in een onveilige staat verkeren. Personen können ernstig letsel oplopen en er kan materiaèle schade ontstaan.

• De werkzaamheden beeindigen, accu wegemen en contact opnemen met een STIHL dealer.

• Tijdens de werkzaamheden können trillingen door de motorzeis worden gezvormd.

Handschoenen dragen.
Werkpauzes inlassen.
- Als er tekenen van een slechte doorbloeding optreden: een arts raadplegen.

Nederland's

4 Veiligheidsinstructies

• Als het snijgarnituurijdens de werkzaamheden een vreemd voorwerp raakt, kan dit of kuren delen hiervan met hoge snelheid omhoog worden geslingerd. Personen kuren letsel oplopen en er kan materiaële schade ontstaan.
  Vreemde voorwerpen uithet werkgebied verwijderen.
• Als de schakelhendel worden losgelaten, za het snijgarnituur nog even doordraaien. Personen können ernstig letsel oplopen.
  Wachtent tot het snijgarnituur Nieteer draait.

4.8 Vervoeren

4.8.1 Motorzeis

WAARSCHUWING

• Tijdens het vervoer kan de motorzeis kantelen of verschuiven. Personen können letsel oplopen en er kan materièle schade ontstaan.

• Arréteerhendel in stand schuiven.

Accu wegemen.

• Motorzeis met spanbanden, riemen of een net dusdanig beveiligden, dat deze nicht kan kantelen en nicht kan verschuiven.

4.8.2 Accu

WAARSCHUWING

• De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd en kan er materièle schade ontstaan.

Een beschadigde accu Niet vervoeren.
- De accu in een elektrisch nicht geleidende verpakking verroeren.

Tijdens het vervoer kan de accu omvallen of verschuiven. Personen können letsel oplopen en er kan materiele schade ontstaan.

• De accu in de verpakking zo verpakken dat deze nicht kan bewegen.
• De verpakking zo zekeren, dat deze nicht kan verschuiven.

4.9 Opslaan

4.9.1 Motorzeis

WAARSCHUWING

De motorzeis buiten het bereik van kinderen opslaan.

• De elektrische contacten op de motorzeis en metalen onderdelen können door vocht corroderen. De motorzeis kan worden beschadigd.

Arreteerhendel in stand schuiven.

Accu wegemen.

De motorzeis schoon en droog opslaan.

4.9.2 Accu

WAARSCHUWING

• Kinderen können de gezaren van de accu Niet herkennen en ook Niet inschatten. Kinderen können ernstig letsel oplopen.
• De accu buiten het bereik van kinderen opslaan.
• De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd.
  De accu schoon en droog opslaan.
  De accu in een gesloten ruimte opslaan.
• De accu geschienen van de motorzeis en de acculader opslaan.
• De accu in een elektrisch nicht geleidende verpakking opslaan.
• De accu bij temperaturetussen de - 10^ en + 50^ opslaan.

4.10 Reinigen, onderhoden en repareren

WAARSCHUWING

• Alsijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de accu in de motorzeis worden geplaatst, kan de motorzeis onbedoeld worden ingeschakeld. Personen küssen ernstig letsel oplopen en er kan materiele schade ontstaan.

• Arreterhendel in stand Schuiven.

Accu wegemen.

Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen+kennen de motorzeis, de beschemkap, het snijgarnituur en de accu beschadigen. Als de motorzeis, de beschemkap, het snijgarnituur of de accu Niet op de juiste wijze werden

gereinigd, kunden componenten nicht meer correct functioneren en kunden de veiligheidsinrichtingen+zijnuitgeschakeld. Personen kunden ernstig letsel oplopen.

• Motorzeis, beschemkap, snijgarnituur en accu zo reinigen als staat beschreiben in deze handleiding.

• Als de motorzeis, de beschemmkap, het snijgarnituur of de accu Niet correct werden onderhonden of gerepareerd, kuren componenten Niet meer correct functioneren en kuren de veiligheidsinrichtingen zijn uitgeschakeld.
  Personen konnen ernstig of zelfs dodelijk letsel oplopen.

• Motorzeis, beschemkap, snijgarnituur en accu nicht selbst onderhonden of repareren.
• Als aan de motorzeis, de beschermkap, het snijgarnituur of de accu onderhouds-of reparatiewerkzaamheden moeten worden uitgevoerd: contact opnemen met een STIHL dealer.
• Het snijgarnituur zo onderhonden, als in de handleiding van het gebruikte snijgarnituur of op de verpakking van het gebruikte snijgarnituur staat beschreven.

5 Motorzeis klaarmaken voor gebruik

5.1 Motorzeis klaarmaken voor gebruik

Telkens voor het begin van de werkzaamheden要去en de volgende handelingen worden uitgevoerd:

• Controlleren of de volgende delen zich in de veilige staat bevinden:

-Motorzeis,4.6.1.
-Beschemkap,4.6.2.
- Maaikop, 4.6.3.
- Accu. 4.6.4.

Accu controlleren/testen, 11.2.
De accu volledig laden, zoals in de handleiding van de acculader STIHL AL 101, 300, 500 staat beschreiben.
Motorzeis reinigen, 16.1.
Beschemkap monteren, 117.1.

Nederlandds

• Maaikop monteren, 7.2.1.
  Beugelhandgreep afstellen, 8.1.
  Bedieningselementen controleren, 11.1.

• Alsijdens de contrôle/het testen van de bedieningselementen 3 leds op de accu rood knipperen: de accu eruit nemen en contact opnemen met een STIHL dealer. In de motorzeis zit een storing.

• Als deutsche handelingen nicht kuren worden uitgevoerd: de motorzeis Niet gebruiken en contact opnemen met een STIHL dealer.

6 Accu laden en leds

6.1 Accu laden

De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijkke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/chargingtimes weergegeven.
- De accu zo laden als staat beschreiben in de handleiding van de acculader STIHL AL 101, 300, 500.

6.2 Laadtoestand weergeven

Druktoets (1) indrukken.

De leds branden ca. 5 seconden lang groen en geven de laadtoestand wee.

• Als de rechterled groen knippert: accu laden.

6.3 Leds op de accu

De leds kuren de laadtoestand van de accu of storingen aangeven. De leds kuren groen of rood branden of knipperen.

Als de leds groen branden of knipperen worden de laadtoestand weergegeven.

• Als de leds rood branden of knipperen: storingen opheffen, 18. In de motorzeis of in de accu zit een storing.

7 Motorzeis monteren

Het afkortmes (1) is al in de beschemkap (2) gemonteerd en mag Niet worden uitgebouwd.

• Beschermkap (2) tot aan de aanslag in de geleidingen van de behuizing schuiven. De beschermkap (2) ligt gewiek met de behuizing.
  Bouten (3) aanbrengen en vastdraaien.
  De beschemkap mag Niet weeR worden uitgebouwd.

7.2 Maaikop AutoCut C 4-2

7.2.1 Maikop monteren

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

Maaikop (1) op de as (2) plaatsen.
- Spoel (4) zolang verdraaien tot de pijl op de spoel (4) maar de pijl op de maaikop (1) is gericht.
- Kap (3) op de spoel (4)plaatsen en rechtsom handvast draaien.

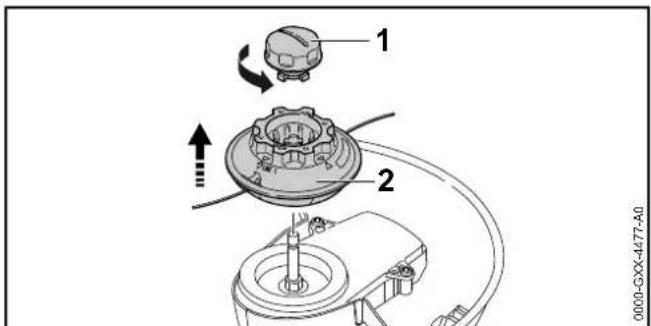

7.2.2 Maaikop verwijdenen

Motorzeis uitschakelen en de accu eruit nemen.

• Maaikop (2) vasthouden en de kap (1) zolang linksom draaien tot de kap (1) kan worden weggenomen.
  Kap (1) en maaikop (2) wegemen.

8 Motorzeis voor de gebruiker instellen

8.1 Beugelhandgreepuiitlijnen en afstellen

De beugelhandgreep kan, afhankelijk van het gebruik en de lichaamslengte van de gebruiker, in verschillende standen worden afgesteld.

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

Stergreepmoer (1) losdraaien.
Beugelhandgreep (2) zo in de gewenste stand verschuiven dat de afstand a maximaal 30 cm bedraagt.
- Stergreekmoer (1) vastdraaien.

9 Accu aanbrengen en wegnemen

9.1 Accu aanbrengen

Accu (1) tot aan de aanslag in de accuschacht (2) drukken.
De accu (1) klikt vast.

9.2 Accu wegemen

Motorzeis op een vlakke ondergrond plaatsen.
Een hand zo voor de accuschacht houden dat de accu (2) er Niet kan uittallen.

Beide blokkeerhendels (1) indrukken. De accu (2) is ontrendeld en kan worden weggenomen.

10 Motorzeis inschakelen en uitschakelen

10.1 Motorzeis inschakelen

Motorzeis met een hand op de bedieningshandgreep zo vasthonden dat de duim om de bedieningshandgreep valt.
- Motorzeis met de andere hand op de beugelhandgreep zo vasthonden dat de duim om de beugelhandgreep valt.

Arreteerhendel (1) met de duim in stand Schuiven.
Schakelhendelblokkering (3) met de hand indrukken en ingedrukt honden.
Schakelhendel (2) met de wijsvinger indrukken en ingedrukt honden.

Het toerental van de motorzeis loopt op en het snijgarnituur gaat draaien.

FSA 85

Hoe verder de schakelhendel worden ingedrukt, des te sneller draait het snijgarnituur.

10.2 Motorzeis uitschakelen

Schakelhendel en schakelhendelblokkering loslaten.
Wachtent tot het snijgarnituur Nieteer draait.
- Als het snijgarnituur blijdt draaien: de accu wegnen en contact opnemen met een STIHL dealer.

Accu wegemen.
- Arreteerhendel in stand schuiven.
Probeer de schakelhendel in te drukken, zonder deschakelhendelblokkering in te drukken.
- Als de schakelhendel kan worden ingedrukt: de motorzeis Niet gebruiken en contact opnemen met een STIHL dealer. De arrêteerhendel of de schakelhendelblokkering zijn defect.
Arreteerhendel in stand Schuiven.
- Schakelhendelblokkering indrukken en ingedrukt honden.
Schakelhendel indrukken.
- Schakelhendel en schakelhendelblokkering loslaten.
- Als de schakelhendel of de schakelhendelblokkering moeilijk bewegen of Niet terugkeren in de uitgangsstand: de motorzeis Niet gebruiken en contact opnemen met een STIH dealer.

De schakelhendel of de schakelhendelblokkering is defect.

Motorzeis inschakelen

Accuaanbrengen.
- Schakelhendelblokkering indrukken en ingedrukt honden.
Schakelhendel indrukken en ingedrukt houden. Het snijgarnituur draait.
- Als er 3 leds op de accu rood knipperen: de accu eruit nemen en contact opnemen met een STIHL dealer. In de motorzeis zit een storing.
Schakelhendel en schakelhendelblokkering loslaten. Het snijgarnituur draait nicht meer.
- Als het snijgarnituur blijdt draaien: de accu eruit nemen en contact opnemen met een STIHL dealer. De motorzeis is defect.

11.2 Accu controlleren/testen

• Druktoets op de accu indrukken. De leds branden of knipperen.
• Als de leds Niet branden of knipperen: accu Niet gebruiken en contact opnemen met een STIHL dealer. In de accu zit een storing.

12 Met de motorzeis werken

12.1 Motorzeis vasthouden en hanteren

• Motorzeis met een hand op de bedieningshandgreep zo vasthonden dat de duim om de bedieningshandgreep valt.
• Motorzeis met de andere hand op de beugelhandgreep zo vasthonden dat de duim om de beugelhandgreep valt.

12.2 Maaien

De afstand van het snijgarnituur ten opzichte van de grond bepaalt de maaihoogte.

• De motorzeis gelijkmatig heb en weer bewegen.
• Langzaam en gecontroleer in voorwaartse richting lopen.
• Als met een afstandhouser (1, toebehoren) worden gewerkt: afstandhouser (1, toebehoren) geheel uitklappen.

12.3 Maiadraad bijstellen

• Met de draaiende maaikop even de grond aantippen. De maiaidraad worden circa 30mm longer.

Het afkortmes in de beschemkap kort de maiadraad automatisch op de juiste lenghte af.

Als de maiaadraten korter dan 25mm zijn, können diese nicht automatisch worden bijgesteld.

Motorzeis uitschakelen en de accu eruit nemen.
- Knop op de maaikop indrukken en ingedrukt honden.
De maiaadraden er met de hand uittrekken.
- Als de maiaadraten Niet meer maar buiten+kennen worden getrokken: maiaadraden verrangen. De spoel is leeg.

13 Na de werkzaamheden

13.1 Na de werkzaamheden

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

• Als de motorzeis nat is: de motorzeis lately drogen.

• Als de accu nat is: de accu tarden drogen.
  Motorzeis reinigen.
  Beschermkap reinigen.
  Snijgarnituur reinigen.
  De accu reinigen.

14 Vervoeren

14.1 Motorzeis vervoeren

• De motorzeis uitschakelen, de arreterhendel in stand schuiven en de accu eruit nemen.

Motorzeis dragen

• Motorzeis met een hand zo op de steel/maaiboom dragen, dat het snijgarnituur maar achteren is gericht en de motorzeis in balans is.

Motorzeis in een voertuig vervoeren

Motorzeis uitschakelen en de accu eruit nemen.
- Controlleren of de accu in een veilige, goede staat verkeert.
Accu zo verpakken dat aan de volgende voorwaarden worden voldaan:

• De verpakking is nicht elektrisch geleidend.

• De accu kan in de verpakking Niet schuiven.

• De verpakking zo zekeren, dat deze nicht kan verschuiven. De accu valt onder de eisen die worden gesteld aan het transport van gevaarlijke goederen. De accu is als UN 3480 (lithium-ionen-accu's) geclassified ern werden conform het UN handboek Prüfungen und Kriterien Teil III (Tests en criteria deel III), sub 38.3, gecontrolererd/getest.

15 Opslaan

Nederlandds

De transportvoorschriften zijn onder www.stihl.com/safety-data-sheets weergegeven.

15 Opslaan

15.1 Motorzeis opslaan

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

• De motorzeis zo opslaan dat aan de volgende voorwaarden worden voldaan:

• De motorzeis bevindt zich buiten het bereik van kinderen.

• De motorzeis is schoon en droog.
• Als de motorzeis langer dan 3 maanden worden opgeslagen: de maaikop uitbouwen.

15.2 Accu opslaan

STIHL adviseert, de accu in een laadtoestand:tussen 40% en 60% (2 groen brandende leds) op te slaan.

• De accu zo opslaan dat aan de volgende voorwaarden worden voldaan:
• De accu bevindt zich buiten het bereik van kinderen.
• De accu is schoon en droog.
• De accu befindt zich in een gesloten ruimte.
• De accu is losgekoppeld van de motorzeis en de acculader.
• De accu zit in een elektrisch nicht geleidende vergpakking.
• De accutemperatuur ligt:tussen de - 10^ en +50^

16 Reinigen

16.1 Motorzeis reinigen

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.

Motorzeis met een vochtige doek reinigen.
Vreemde delen uit de accuschacht verwijderen en de accuschacht met een vochtige doek schoonmaken.
- Elektrische contacten in de accuschacht met een kwast of een zachte borstel reinigen.

16.2 Beschermkap en snijgarnituur reinigen

• De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
• Beschemkap en snijgarnituur met een vochtige doek of een zachte borstel reinigen.

16.3 Accu reinigen

• De accu met een vochtige doek reinigen.

17 Onderhoud en reparatie

17.1 Motorzeis onderhoden en repareren

De gebruiker kan de motorzeis nicht zich onderhonden en repareren.

• Als er onderhoudswerkzaamheden aan de motorzeis要去en worden uitgevoerd, of als deze defect of beschadigd is: contact opnemen met de STIHL dealer.

17.2 Accu onderhoden en repareren

De accu hoeft nicht te worden onderhoden en kan nicht worden gerepareerd.
- Als de accu defect of beschadigd is: accu verrangen.

18 Storingen opheffen

18.1 Storingen in de motorzeis of de accu verhelpen

Storing Leds op de accu Oorzaak Oplossing
De motorzeis start nicht bij het inschakelen.	1 led knippert groen.	De laadtoestand van de accu is te laag.	De accu volledig laden, zoals in de gebruiksaanwijzing van de acculader STIHJ AL 101, 300, 500 staat beschreiben.
	1 led brandt rood.	De accu is te warm of te koud.	Accu verwijderen. Laat de accu afkoelen of opwarmen.
	3 leds knipperen rood.	In de motorzeis zit een storing.	Accu verwijderen. Elektrische contacten in de accuschacht reinigen. Accuplaatsen. Motorzeis inschakelen. Als er nog steeds 3 leds rood knipperen: de motorzeis Niet gebruiken en contact opnemen met een STIHJ dealer.
	3 leds branden rood.	De motorzeis is te warm.	Accu verwijderen. Motorzeis latent afkoelen.
	4 leds knipperen rood.	In de accu zit een storing.	Neem de accu eruit en plaats deze waar terug. Motorzeis inschakelen. Als er nog steeds 4 leds rood knipperen: de accu nit gebruiken en contact opnemen met een STIHJ dealer.
		De elektrische aansluiting:tussen de motorzeis en de accu is onderbroken.	Accu verwijderen. Elektrische contacten in de accuschacht reinigen. Accuplaatsen.
		De motorzeis of de accu zichn vochtig.	De motorzeis of accu latent drogen.
De motorzeis schakeltijdens het gebruik UIT.	3 leds branden rood.	De motorzeis is te warm.	Accu verwijderen. Motorzeis latent afkoelen.

18 Storingen opheffen

Nederlandds

Storing Leds op de accu Oorzaak Oplossing
		Er is spreke van een elektrische storing.	• Neem de accu eruit en plaats deze waar'erug. • Motorzeis inschakelen.
De werktijd van de motorzeis is te kort.		De accu is Niet volledig geladen.	• De accu volledig laden, zoals in de gebruiksaanwijzing van de accelader STIHL AL 101, 300, 500 staat beschreiben.
		De levensduur van de accu is overschreden.	• Vervang de accu.

Gewicht zonder accu, snijgarnituur en beschemkap: 2,7 kg
- Length zonder snijgarnituur: 1530mm

FSA 85

Vrijgegeven accu's:

-STIHLAP

STIHLAR

Gewicht zonder accu, snijgarnituur en beschemkap: 2,8 kg
- Lengte zonder snijgarnituur: 1650mm

De werkelijk staat onder www.stihl.com/battery-life weergegeven.

19.2 Accu STIHL AP

• Accutechnologie: lithium-ionen
• Spanning: 36 V
• Capaciteit in Ah: zie typeplaatje
  Aantal ampere-uren in Wh: zie typeplaatje
  Gewicht in kg: zie typeplaatje
• Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10^ tot + 50 °C

19.3 Geluids- en trillingswaarden

De K-waarde voor het geluiddrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidvermogensniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2m / s^2

FSA 65

STIHL adviseert een gehoorbeschermer te dragen.

Geluiddrukniveau L pA gemeten volgens EN 50636-2-91: 75 dB(A)
Geluidvermogensniveau LwA gemeten volgens EN 50636-2-91:89 dB(A)
- Trillingswaarde ahv gemeten volgens EN 50636-2-91

Bedieningshandgreep: 1,1m / s^2
- Linkerhandgreep: 1,3m / s^2

FSA 85

STIHL adviseert een gehoorbeschermer te dragen.

Geluiddrukniveau L pA gemeten volgens EN 50636-2-91: 77 dB(A)
Geluidvermogensniveau L_WA gemeten volgens EN 50636-2-91:92 dB(A)

-Trillingswaarde a_hv gemeten volgens EN 50636-2-91

Bedieningshandgreep: 0,8m / s^2
- Linkerhandgreep: 1,4m / s^2

De gegeven trillingswaarden zijn volgens een genormeerde testprocedure gemeten en+kunnen worden geraadpleegd voor de vergelijkking van elektrische apparaten. De werkelijk optredende trillingswaarden kan den afwijken van de vermelde gevevens, afhankelijk van het gebruik. De opgegeven trillingswaarden kan den worden gebruikt voor een eerste inschatting van de trillingsbelasting. De werkelijk trillingsbelasting moet worden geschat. Hierbij kan ook rekening worden gehonden met de tijden waar in het elektrische apparaat is uitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait.

20 Combinations van snijgarnituren en beschemkappen

Nederland

Informatie m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG staat onder www.stihl.com/vib weergegeven.

19.4 REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicalien.

Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.

20 Combinations van snijgarnituren en beschemkappen

20.1 Motorzeisen STIHLSFA65,FSA 85

De volgende maaikoppenogensamen met de beschemkap voor maaikoppen worden gemonteerd:

• Maaikop AutoCut C 4-2 met maaidraden "rond, stil" met een diameter van 2,0 mm

21 Onderdelen en toebehoren

21.1 Onderdelen en toebehoren

STIHL Deze symbolen kenmerken de originele STIHLOnderdelen en het originele STIHLOtebehoren.

STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.

Originele STIHL onderdelen en origineel STIHL toebehoren zich leverbaar via de STIHL dealer.

22 Milieuverantwoord afvoeren

22.1 Motorzeis en accu milieuvriendelijk afvoeren Informatie betreffende het milieuvriendelijk verwerken/afvoeren is verwrijgbaar bij de STIHL dealer.

• Motorzeis, beschemkap, snijgarnituur, accu, toebehoren en verpakking volgens voorschrift en milieuvriendelijk afvoeren.

23 EU-conformiteitsverklaring

23.1 Motorzeisen STIHL FSA 65, FSA 85

verklaart als enige verantwoordelijke, dat

• Type: accumulatorzeis

Fabrieksmerk: STIHL

• Type: FSA 65, FSA 85

• Serie-identificatie: 4852

voldoen aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de ten tjnde van de productiedatum geldende versies van de volgende normen zich ontwikkeld en geprodueerd: EN 55014-1, EN 55014-2, EN 60335-1 en EN ISO 12100 met inachtneming van de norm EN 50636-2-91.

Voor het bepalen van het gemeten en het gegardeerde geluidvermogensniveau werden gehandel volgens de richtlij 2000/14/EG, bijlage VIII.

Nederland's

23 EU-conformiteitsverklaring

Uitvoerende keuringsinstantie:
TÜV Rheinland Product Safety GmbH, Am Grauen Stein, 51105 Köln, Duitsland

FSA 65

• Gemeten geluidvermogensniveau: 89 dB(A)
• Gegerandeerd geluidvermogens niveau: 91 dB(A)

FSA 85

Gemeten geluidvermogensniveau: 92 dB(A)
- Gegarandeerd geluidvermogensniveau: 94 dB(A)

De technische documentation wird bij de productgoedkeuring van ANDREAS STIHL AG & Co. KG bewaar.

Het productiejaar, het productieland en het machinenummer staan vermeld op de motorzeis.

Waiblingen, 01-03-2017

23 EU-conformiteitsverklaring

0458-284-9621-A

INT1

www.stihl.com

0458-284-9621-A
