GEBRUIKSAANWIJZING Barcelona Eurom

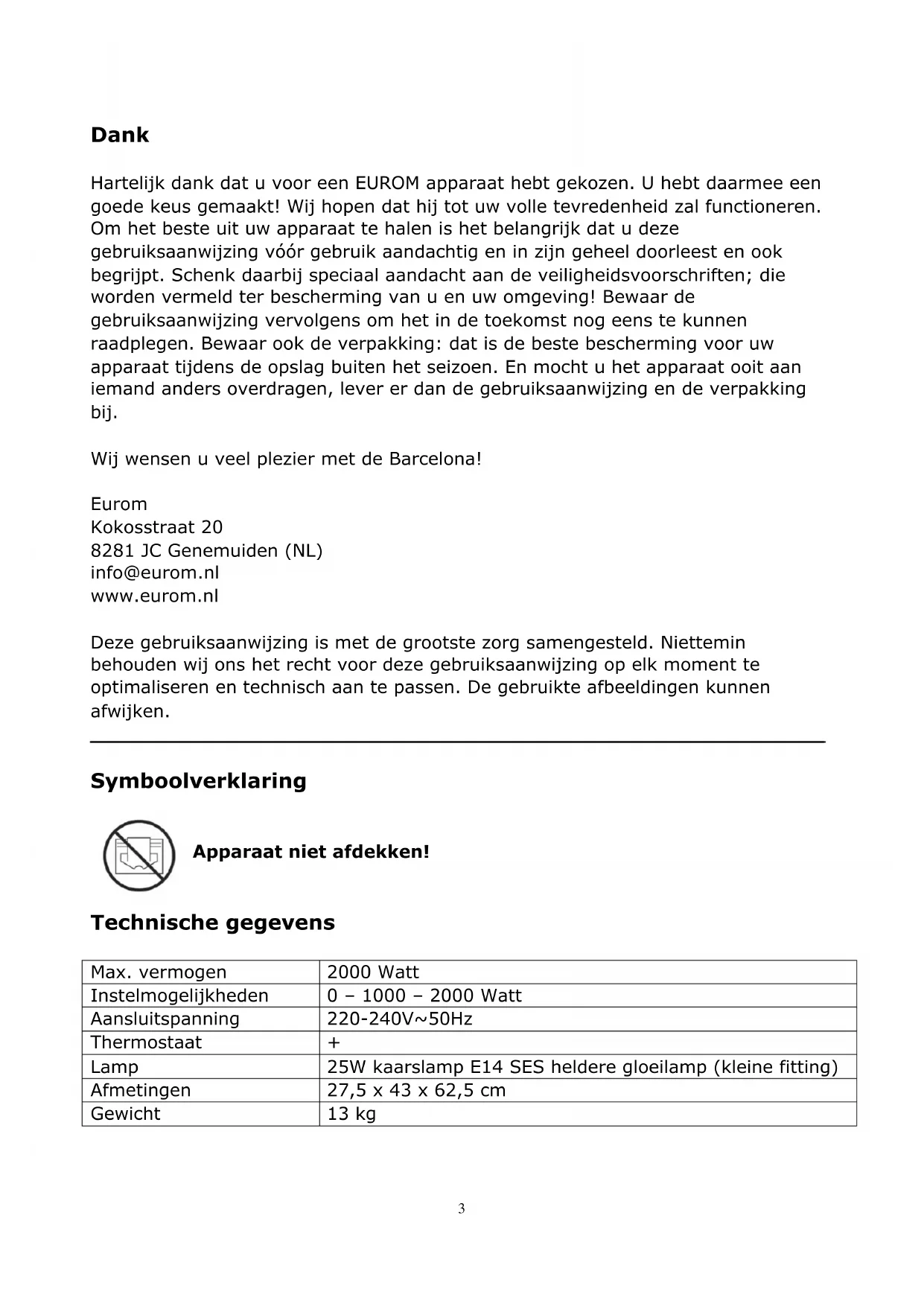

Dank Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving! Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij. Wij wensen u veel plezier met de Barcelona! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons het recht voor deze gebruiksaanwijzing op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

Apparaat niet afdekken!

Technische gegevens Max. vermogen 2000 Watt Instelmogelijkheden 0 – 1000 – 2000 Watt Aansluitspanning 220-240V~50Hz Thermostaat

Waarschuwingen elektrische kachels Veiligheid waarschuwing algemeen

1. Lees voor gebruik (en evt. installatie) van dit apparaat deze

gebruiksaanwijzing zorgvuldig en helemaal door. Bewaar het om het in de toekomst nog eens te kunnen raadplegen en evt. door te kunnen geven.

2. Controleer voor gebruik dit nieuwe apparaat (incl. kabel en

stekker) op zichtbare beschadigingen. Neem een beschadigd apparaat niet in gebruik maar biedt hem uw leverancier aan ter vervanging.

3. Bij onjuist gebruik of onjuiste installatie bestaat het risico op

elektrische schokken en/of brandgevaar. Waarschuwingen positie van het apparaat

1. De wielen zijn al gemonteerd onder het apparaat. Gebruik van het

apparaat zonder voeten/wielen is bijzonder brandgevaarlijk.

2. Dit apparaat is niet geschikt voor wand- of plafond montage.

3. Gebruik het apparaat niet in de directe omgeving van een bad, een

douche of een zwembad.

4. Dit apparaat is niet geschikt voor gebruik in vochtige ruimtes als

badkamers, wasruimtes enz. Plaats het apparaat niet in de nabijheid van watertappunten en waterreservoirs ( kraan, bad, douche, toilet, wastafel, zwembad o.i.d.). Zorg ervoor dat hij nooit in water kan vallen en dat er geen water het apparaat binnendringt. Mocht het apparaat tóch ooit in water vallen, neem dan éérst de stekker uit het stopcontact! Een inwendig nat geworden apparaat niet meer gebruiken maar ter reparatie aanbieden. Dompel apparaat, snoer of stekker nooit in water of andere vloeistof en raak het apparaat nooit met natte handen aan.

5. De lucht rond het apparaat moet onbelemmerd kunnen circuleren.

Plaats het apparaat dus niet te dicht op muren of grote voorwerpen en niet onder een plank, kast, gordijnen o.i.d. Houd bij het plaatsen van het apparaat de volgende minimum vrije afstanden in acht: Voorkant, minimum vrije afstand 100 cm Achterkant, minimum vrije afstand 10 cm Zijkanten, minimum vrije afstand 100 cm Bovenkant, minimum vrije afstand 100 cm

6. Plaats het apparaat altijd op een stevige, vlakke horizontale

7. De ondergrond waarop het apparaat wordt geplaatst moet van niet-

of moeilijk ontvlambaar materiaal zijn. In ieder geval bestand te zijn tegen een temperatuur van minimaal 125°C zonder te gaan schroeien, smelten, vervormen of vlam te vatten. Controleer regelmatig of de ondergrond niet oververhit raakt; dat kan gevaar opleveren!

8. Plaats het apparaat niet op zachte oppervlakken als een bed of

hoogpolig tapijt, waardoor openingen afgesloten kunnen raken.

9. Plaats het apparaat niet in een open raam i.v.m. regen, niet op

natte oppervlakken en voorkom dat er vocht op wordt gemorst. Plaats het apparaat niet achter een deur of in een looproute om het per abuis omver stoten te voorkomen.

10. Plaats het apparaat niet vlakbij- onder- of gericht op een

stopcontact en niet in de buurt van open vuur of warmtebronnen.

11. Gebruik het apparaat niet vlakbij of gericht op meubels, gordijnen,

papier, kleding, beddengoed of andere brandbare zaken. Houd dit minstens 1 meter van het apparaat verwijderd!

12. Gebruik de kachel niet buitenshuis en niet in ruimtes, kleiner dan

13. Het apparaat bevat inwendig hete en/of gloeiende en vonkende

delen. Gebruik het apparaat dus niet in een omgeving waar brandstoffen, verf, ontbrandbare vloeistoffen en/of gassen enz. worden bewaard. Gebruik het apparaat niet in een brandgevaarlijke omgeving zoals nabij gastanks, gasleidingen of spuitbussen. Dat levert explosie- en brandgevaar op! Waarschuwingen gebruik

1. Gebruik geen toevoegingen/accessoires op het apparaat, die niet

zijn aanbevolen of geleverd door de fabrikant.

2. Gebruik het apparaat uitsluitend voor het doel waarvoor hij is

ontworpen en op de wijze zoals beschreven in deze gebruiksaanwijzing.

3. Sommige delen van dit apparaat worden erg heet en kunnen

brandwonden veroorzaken. Speciale aandacht is nodig als kinderen, kwetsbare personen of huisdieren in de buurt van het apparaat aanwezig zijn. Laat hen nooit alleen achter bij een werkend apparaat.

4. Bedek of blokkeer het apparaat nooit; daardoor raakt het apparaat

voorwerpen als kleding, dekens, kussens, papier enz. op het apparaat. De minimum afstand van 1 meter tussen apparaat en brandbare materialen dient altijd in acht te worden genomen. Ventilatieopeningen mogen op geen enkele wijze worden geblokkeerd, om brand te voorkomen. Gebruik het apparaat dus ook nooit om kleding op te drogen of iets op te zetten. Laat niets tegen het apparaat leunen!

5. Stel het apparaat niet automatisch in werking d.m.v. een tijdklok,

timer, of elke andere voorziening die het apparaat automatisch inschakelt. Voor gebruik dient er altijd op veilige omstandigheden te worden gecontroleerd! Gebruik het apparaat ook niet met een externe voltageregelaar als een dimmer o.i.d.; ook dat levert gevaar op!

6. Dit apparaat is uitsluitend bedoeld voor normaal huishoudelijk

gebruik. Gebruik het apparaat alleen voor (bij) verwarming in huis.

7. Aansluitspanning en frequentie, vermeld op het apparaat, dienen

overeen te komen met die van het te gebruiken stopcontact. Het te gebruiken stopcontact dient voorzien te zijn van randaarde en de elektrische installatie dient beveiligd te zijn met een aardlekschakelaar van 30 mA. Het stopcontact dat u gebruikt dient te allen tijde goed bereikbaar te zijn, om ingeval van nood snel de stekker uit het stopcontact te kunnen nemen.

8. Om overbelasting en doorgebrande zekeringen te voorkomen geen

andere apparatuur op hetzelfde stopcontact of dezelfde elektrische groep aansluiten als waar het apparaat op aangesloten is.

9. Rol de elektrokabel van het apparaat volledig af voor u de stekker

in het stopcontact steekt, en zorg ervoor dat de elektrokabel nergens met de hete delen van het apparaat in contact komt of anderszins heet kan worden. Leid de elektrokabel niet onder tapijt door, bedek het niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op worden gezet. Leid de elektrokabel niet om scherpe hoeken en wind het na gebruik niet te strak op! Voorkom dat de elektrokabel in contact komt met olie, oplosmiddelen en scherpe voorwerpen. Controleer de elektrokabel en stekker regelmatig op beschadigingen. Draai of knik de elektrokabel niet en wind het niet om het apparaat; dat kan de isolatie beschadigen!7

10. Het gebruik van een verlengkabel wordt afgeraden omdat dit

oververhitting en brand kan veroorzaken. Is het gebruik van een verlengkabel onvermijdelijk, zorg dan voor een onbeschadigd, goedgekeurd verlengkabel met aarding en met een minimale doorsnee van 3x2,5 mm² en een minimaal toegestaan vermogen van 2500 Watt. Rol de verlengkabel altijd geheel af om oververhitting te voorkomen.

11. Sluit het apparaat alleen aan op een vast stopcontact. Gebruik geen

verdeeldoos/ tafelcontactdoos e.d.

12. Tijdens het gebruik kan de stekker lauw aanvoelen; dat is normaal.

Is hij echt warm, dan mankeert er waarschijnlijk wat aan het stopcontact. Neem contact op met uw elektricien.

13. Schakel het apparaat altijd eerst uit met de hoofdschakelaar en

neem dan de stekker uit het stopcontact. Nooit het apparaat d.m.v. de stekker uitschakelen!

14. Voorkom dat vreemde voorwerpen door de straling /ventilatie- of

uitblaasopeningen het apparaat binnendringen. Dit kan een elektrische schok, brand of beschadiging veroorzaken.

15. Laat een werkend apparaat nooit zonder toezicht achter maar

schakel het apparaat éérst uit en neem vervolgens de stekker uit het stopcontact.

16. Altijd stekker uit het stopcontact als dit apparaat niet in gebruik is!

Pak de stekker daartoe in de hand; trek nooit aan de elektrokabel!

17. Dit apparaat wordt heet tijdens het gebruik. Raak het apparaat niet

aan tijdens of kort na het gebruik: dat veroorzaakt brandwonden.

18. Bedien het apparaat nooit met natte handen.

Waarschuwingen door wie het apparaat gebruikt mag worden

1. Kinderen, jonger dan 3 jaar dienen uit de buurt te worden

gehouden, tenzij er continu toezicht op hen is.

2. Kinderen tussen de 3 en 8 jaar mogen het apparaat uitsluitend aan-

of uitschakelen als het apparaat op zijn normale werkplek is opgesteld of is geïnstalleerd en wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn. Kinderen tussen de 3 en 8 jaar mogen niet de stekker in het stopcontact steken, niet het apparaat regelen of reinigen en er geen gebruikersonderhoud aan uitvoeren.

3. Dit apparaat kan door kinderen vanaf 8 jaar en ouder en personen

met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanneer er toezicht8

op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn.

4. Kinderen mogen het apparaat niet zonder toezicht reinigen en

5. Kinderen mogen niet met het apparaat spelen.

Waarschuwingen onderhoud

1. Houd het apparaat schoon. Stof, vuil en/of aanslag in uw apparaat

is een veelvoorkomende reden voor oververhitting. Zorg ervoor dat dergelijke neerslag regelmatig wordt verwijderd.

2. Schakel altijd het apparaat uit, neem de stekker uit het stopcontact

en laat het apparaat eerst afkoelen wanneer u: - het apparaat wilt schoonmaken. - gebruikers- onderhoud aan het apparaat wilt uitvoeren. - het apparaat aanraakt of verplaatst.

3. Gebruik het apparaat niet wanneer het glaspaneel is

beschadigd/gebroken.

4. Stel het apparaat niet in werking wanneer u beschadigingen

constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, ongebruikelijke geluiden maakt, iets ruikt of rook ziet, is gevallen of op andere wijze een storing vertoont. Verwijder onmiddellijk de stekker uit het stopcontact. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen.

5. Het apparaat mag uitsluitend worden geopend en/of gerepareerd

door daartoe bevoegde en gekwalificeerde personen. Voer zelf geen reparaties uit aan het apparaat, dat kan gevaarlijk zijn! Reparaties, uitgevoerd door onbevoegden of wijzigingen aan het apparaat doorbreken de stof- en waterdichtheid van het apparaat en doen de garantie en de aansprakelijkheid van de fabrikant vervallen.

6. Als de elektrokabel is beschadigd, moet het worden vervangen door

de fabrikant, diens service medeweker of personen met vergelijkbare kwalificaties om gevaar te voorkomen. Afwijkingen van punt 3, 4, 5 en 6 kunnen schade, brand en/of persoonlijk letsel veroorzaken. Zij doen de garantie vervallen en leverancier, importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de gevolgen.9

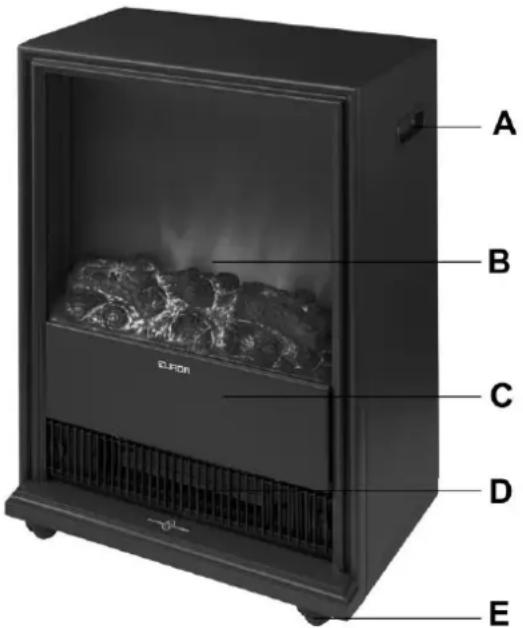

Beschrijving De BARCELONA is een sfeerhaard, met inwendig o.a. een verwarmingselement en een ventilator. Door het rooster aan de voorzijde wordt de warme lucht naar buiten geblazen. De BARCELONA is voorzien van zwenkwielen en handgrepen, zodat hij eenvoudig van ruimte naar ruimte verplaatsbaar is. Normaal gesproken wordt hij tegen een muur geplaatst. A. Handgreep B. Vlammenscherm C. Afdekplaat schakelaars D. Uitblaasrooster E. Zwenkwielen

Plaats en aansluiting Verwijder al het verpakkingsmateriaal en houd het buiten het bereik van kinderen. Controleer na verwijdering van de verpakking of het apparaat geen beschadigingen of tekenen die op een fout/defect/storing kunnen wijzen, vertoont. Gebruik het apparaat in geval van twijfel niet, maar wend u tot uw leverancier ter controle / vervanging. Kies een geschikte plaats voor het apparaat rekening houdend met alle eerder genoemde waarschuwingen in deze gebruiksaanwijzing. Ontrol de elektrokabel geheel en steek de stekker in een passend 220-240V geaard stopcontact. Controleer, om overbelasting te voorkomen, of er geen andere apparatuur op dezelfde groep is aangesloten. Ingebruikname Controleer of de gegevens op het typeplaatje overeenkomen met die van de stroomvoorziening waarop u de kachel wilt aansluiten. Sluit geen andere apparatuur aan op dezelfde aansluiting.10

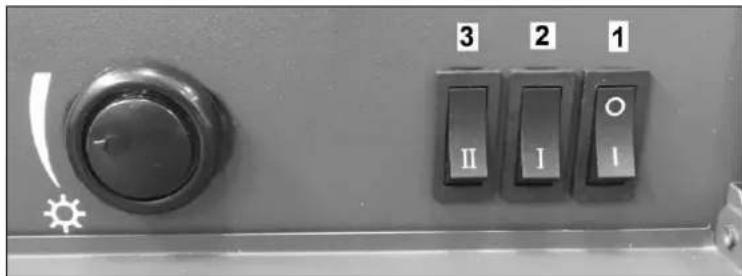

De bedieningsschakelaars en de thermostaatknop bevinden zich achter de metalen afdekplaat aan de voorzijde van de kachel. Wanneer u deze plaat naar voren klapt treft u drie schakelaars aan. Door het indrukken van de onderstaande schakelaars bereikt u het volgende effect: Schakelaar 1: stroomtoevoer naar de kachel en vlameffect (zonder warmte) ingeschakeld (O ingedrukt is UIT - I ingedrukt is AAN). Schakelaar 1+2: 1000 Watt verwarming ingeschakeld, met vlameffect Schakelaar 1+2+3: 2000 Watt verwarming ingeschakeld, met vlameffect Controleer of schakelaar 1 op UIT staat (O ingedrukt) Steek nu de stekker in het geaarde stopcontact. Draai de thermostaatknop op maximaal (zo ver mogelijk met de klok mee). Door schakelaar 1 en evt. schakelaar 2 en 3 in te drukken neemt u de kachel nu in gebruik. Als de ruimte de gewenste temperatuur heeft bereikt draait u de thermostaatknop langzaam terug tot u een klik hoort. De temperatuur is nu ingesteld. De kachel slaat nu af en zal automatisch aan- en afslaan om de ingestelde temperatuur te handhaven. Om een hogere of lagere temperatuur in te stellen draait u de thermostaatknop resp. iets met de klok mee / tegen de klok in. U schakelt de kachel uit door alle schakelaars weer in de UIT-stand te zetten. Neem vervolgens de stekker uit het stopcontact; doe dat altijd wanneer de kachel niet in gebruik is! Lamp vervangen Waarschuwingen Voordat u een lamp vervangt dient u altijd eerst de haard uit te schakelen en de stekker uit het stopcontact te nemen! De lampen worden heet tijdens gebruik; geef ze voldoende tijd om af te koelen voordat u ze aanraakt! De twee lampen bevinden zich achter het paneeltje aan de achterzijde van de haard. Om toegang tot de lampen te krijgen dient u de twee schroeven, die dit paneel op z’n plaats houden, los te draaien. Schuif het paneel naar beneden en verwijder het (zie afb.).11

Schroef de kapotte lamp los en vervang hem door een 25W E14 SES heldere kaarslamp. Schroef de lamp niet te vast! Breng het paneel weer op z’n plaats en draai de schroeven weer vast.

Veiligheidsvoorziening De Barcelona sfeerhaard is uitgevoerd met een oververhittingsbeveiliging. De oververhittingsbeveiliging schakelt de kachel uit wanneer het inwendig te heet wordt. Dat kan gebeuren wanneer de kachel zijn warmte onvoldoende kan afgeven of te weinig frisse lucht kan aanzuigen. Doorgaans is de oorzaak dus (gedeeltelijke) afdekking van de kachel, verstopping van de aanzuig- en/of uitblaasroosters, plaatsing te dicht bij bijv. een muur enz. Als dit gebeurt, schakel dan de kachel uit door de centrale schakelaar op O te zetten en neem de stekker uit het stopcontact. Laat de haard minimaal 15 minuten afkoelen en neem de reden van de oververhitting weg. Hierna kunt u de haard weer in gebruik nemen. Herhaalt de oververhitting zich of kunt u de reden niet achterhalen, biedt de kachel dan ter controle/reparatie aan bij uw servicepunt. Let op! Om veiligheidsredenen hervat de haard zijn werking niet automatisch na oververhitting. Voor inschakeling dient altijd op veilige omstandigheden te worden gecontroleerd! Schakel de haard daarom ook niet in d.m.v. een timer en sluit hem niet aan op een stroomvoorziening die regelmatig in- en uitschakelt. Reiniging en onderhoud Neem altijd de stekker uit het stopcontact en laat de kachel eerst afkoelen voordat u hem schoonmaakt of anderszins aanraakt. De vraagt geen bijzonder onderhoud. Houd de aanzuig- en ventilatieopeningen altijd schoon en stofvrij. Om de metalen kast aan de buitenzijde schoon te maken kunt u een zachte doek of een zacht borsteltje gebruiken. Ook de glasplaat kan met een zachte doek worden gereinigd. Gebruik géén schurende schoonmaakmiddelen en ook geen speciale glasreinigers! De kachel bevat behalve de lampjes geen onderdelen die u zelf kunt vervangen. Indien zich een storing voordoet altijd onmiddellijk de stekker uit het stopcontact nemen en u tot een servicepunt wenden. Voer zelf geen reparaties uit en vraag altijd om originele onderdelen. Als u de kachel na het seizoen op wilt ruimen, maak hem dan schoon, verpak hem z.m. in de originele doos en geef hem een koele, droge en stofvrij plaats. Zorg dat hij daarbij rechtop staat.12

Problemen en oplossingen Mocht de haard helemaal niet werken, check dan de stroomvoorziening. Werkt het stopcontact? Is er geen zekering doorgebrand? Stopt de haard zijn werking plotseling dan kan de oververhittingsbeveiliging in werking zijn getreden, zie onder ‘Veiligheidsvoorziening’. Werkt de sfeerverlichting niet of beperkt, dan dienen mogelijk één of meerdere gloeilampjes te worden vervangen, zie ‘Lamp vervangen’. Indien zich andere storingen voordoen onmiddellijk de haard uitschakelen, stekker uit het stopcontact nemen en uw leverancier of een erkend elektricien raadplegen. Voer nooit zelf reparaties uit; dat is gevaarlijk en doet de garantie vervallen! Verwijdering Binnen de EU betekent dit symbool dat dit product niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden.

CE – verklaring Hierbij verklaart Eurom - Genemuiden-NL dat het product elektrische sfeerhaard, merk EUROM, type Barcelona voldoet aan de LVD-richtlijn 2014/35/EU en aan de EMC-richtlijn 2014/30/EU, en in overeenstemming is met de onderstaande normen: EN 60335-1:2012+A11:2014 EN 55014-1:2006+A1:2009+A2:2011 EN 60335-2-30:2009+A11:2012 EN 55014-2:1997+A1:2001+A2:2008 EN 62233:2008 EN 61000-3-2:2014 RoHS 2011/65/EU&(EU)2015/863 EN 61000-3-3:2013 Genemuiden, 24-06-2019 W.J. Bakker, alg. dir.13
