NÁVOD NA OBSLUHU Barcelona Eurom

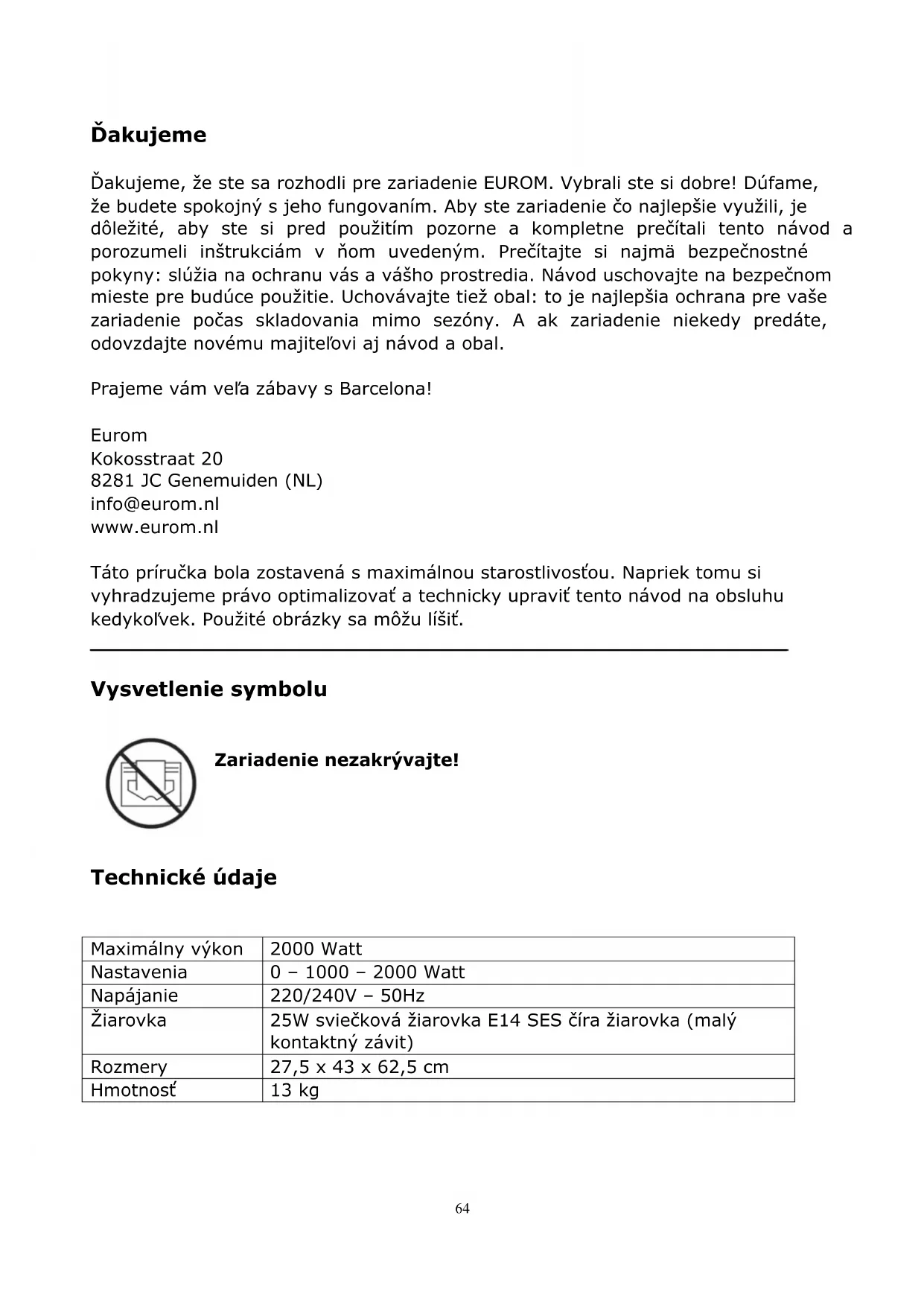

Ďakujeme Ďakujeme, že ste sa rozhodli pre zariadenie EUROM. Vybrali ste si dobre! Dúfame, že budete spokojný s jeho fungovaním. Aby ste zariadenie čo najlepšie využili, je dôležité, aby ste si pred použitím pozorne a kompletne prečítali tento návod a porozumeli inštrukciám v ňom uvedeným. Prečítajte si najmä bezpečnostné pokyny: slúžia na ochranu vás a vášho prostredia. Návod uschovajte na bezpečnom mieste pre budúce použitie. Uchovávajte tiež obal: to je najlepšia ochrana pre vaše zariadenie počas skladovania mimo sezóny. A ak zariadenie niekedy predáte, odovzdajte novému majiteľovi aj návod a obal. Prajeme vám veľa zábavy s Barcelona! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl Táto príručka bola zostavená s maximálnou starostlivosťou. Napriek tomu si vyhradzujeme právo optimalizovať a technicky upraviť tento návod na obsluhu kedykoľvek. Použité obrázky sa môžu líšiť.

Maximálny výkon 2000 Watt Nastavenia 0 – 1000 – 2000 Watt Napájanie 220/240V – 50Hz Žiarovka 25W sviečková žiarovka E14 SES číra žiarovka (malý kontaktný závit) Rozmery 27,5 x 43 x 62,5 cm Hmotnosť 13 kg65

1. Pred použitím (a príp. montážou) zariadenia si dôkladne a úplne

prečítajte tento návod na použitie. Návod na použitie si starostlivo uschovajte pre neskoršie použitie a prípadné posunutie ďalej.

2. Pred použitím skontrolujte nové zariadenia (vrátane kábla a

zástrčky), či nie je viditeľne poškodené. Poškodené zariadenie nepoužívajte, ale ho doručte dodávateľovi na výmenu.

3. Nesprávne používanie alebo inštalácia zvyšujú riziko zasiahnutia

elektrickým prúdom a/alebo požiaru. Upozornenia na polohu zariadenia

1. Kolesá sú už namontované pod zariadením. Používanie zariadenia

bez koliesok výrazne zvyšuje nebezpečenstvo požiaru.

2. Zariadenie nie je vhodné pre montáž na stenu alebo strop.

3. Zariadenie nepoužívajte v priamom okolí vane, sprchy alebo

4. Zariadenie je nevhodné na montáž vo vlhkých priestoroch ako sú

kúpeľne, práčovne atď. Zariadenie nikdy neinštalujte v blízkosti prívodov vody či vodných nádrží (vodovodný kohútik, vaňa, sprcha, záchod, umývadlo, bazén a pod.) Zabezpečte, aby zariadenie nemohlo spadnúť do vody a aby sa doň nedostala žiadna voda. Ak však zariadenie predsa len spadne do vody, najskôr vytiahnite zástrčku z elektrickej zásuvky! Ak došlo k vniknutiu vody do zariadenia, nepoužívajte ho, ale ho dajte opraviť. Zariadenie, kábel či zástrčku nikdy neponárajte do vody ani inej tekutiny a nikdy sa zariadenia nedotýkajte mokrými rukami.

5. Vzduch okolo zariadenia musí cirkulovať bez prekážok. Zariadenie

preto neumiestňujte blízko stien či veľkých predmetov a nie pod policu, skriňu, záclony a pod. Pri umiestnení zariadenia dodržiavajte minimálne voľné vzdialenosti. Predná strana, minimálna voľná vzdialenosť 100 cm Zadná strana, minimálna voľná vzdialenosť 10 cm Bočné strany, minimálna voľná vzdialenosť 100 cm Vrchná strana, minimálna voľná vzdialenosť 100 cm

6. Zariadenie vždy umiestňujte na pevný, rovný a vodorovný povrch.

7. Podklad, na ktorý umiestňujete zariadenie, musí byť z nehorľavého

alebo ťažko horľavého materiálu. Materiál musí byt v každom prípade odolný voči minimálnej teplote 125°C bez toho, aby sa spálil, roztopil, zdeformoval alebo vznietil. Pravidelne kontrolujte, či66

stena alebo strop sa neprehrievajú; môže to viesť k nebezpečenstvu!

8. Zariadenie neumiestňujte na jemný povrch, ako je posteľ alebo

koberec s dlhým vlasom, čo by mohlo viesť k upchaniu otvorov.

9. Zariadenie neumiestňujte do otvoreného okna, aby naň nepršalo,

nedávajte ho na mokré povrchy a predchádzajte vyliatiu tekutiny na zariadenie. Zariadenie neumiestňujte za dvere alebo do priestoru, cez ktorý sa prechádza, aby sa predišlo zakopnutiu.

11. Zariadenie nepoužívajte v blízkosti alebo nasmerované na nábytok,

záclony, papier, oblečenie, posteľľnú bielizeň ani iné horľavé predmety. Uvedené materiály udržiavajte v odstupe najmenej 1 meter od zariadenia!

12. Ohrievač nepoužívajte vonku a v priestoroch menších ako 15m³.

13. Zariadenie obsahuje vo vnútri horúce a/alebo žeravé a iskriace

časti. Nepoužívajte teda zariadenie v prostredí, v ktorom sa skladujú horľaviny, farby, horľavé kvapaliny a/alebo plyny atď. Zariadenie nepoužívajte v prostredí s nebezpečenstvom požiaru, ako napríklad pri plynových nádržiach, plynových potrubiach či aerosólových nádobkách. Vedie to k nebezpečenstvu výbuchu a požiaru! Upozornenia týkajúce sa používania

1. Zariadenie nepoužívajte so žiadnymi doplnkami/príslušenstvom,

ktoré nie sú odporúčané alebo dodávané výrobcom.

2. Zariadenie používajte výlučne s cieľom, s ktorým bolo vyrobené a

spôsobom, ako je uvedené v tejto príručke.

3. Niektoré časti zariadenia sa veľmi zohrejú a môžu spôsobiť

popáleniny. Osobitná pozornosť je potrebná, ak sa v blízkosti zariadenia nachádzajú deti, zraniteľné osoby alebo domáce zvieratá. Nikdy ich nenechávajte pri spustenom zariadení osamote.

4. Zariadenie nikdy neprikrývajte ani neblokujte, zariadenie sa tým

prehrieva a zvyšuje sa nebezpečenstvo požiaru. Na zariadenie nikdy nevešajte ani neklaďte predmety ako je oblečenie, deky, podušky, papier a pod. Vždy je potrebné dodržiavať minimálnu vzdialenosť 1 meter medzi zariadením a horľavými materiálmi. Otvory na ventiláciu žiadnym spôsobom nesmú byť blokované, aby sa predišlo vzniku požiaru. Zariadenie tiež nikdy nepoužívajte na67

iného zariadenia, ktoré by ohrievač automaticky zaplo. Pred použitím je potrebné vždy skontrolovať bezpečnosť podmienok! Zariadenie tiež nikdy nepoužívajte s externým regulátorom napätia ako je tlmič a pod., tiež to vedie k nebezpečenstvu!

6. Toto zariadenie je určené výlučne na bežné použitie v domácnosti.

Zariadenie používajte len na ohrievanie v domácnosti.

7. Napájacie napätie a frekvencia, ako sú uvedené na zariadení, musia

byť rovnaké ako v používanej elektrickej zásuvke. Používaná elektrická zásuvka musí byť uzemnená a elektroinštalácia musí byť chránená prúdovým chráničom s 30 mA. Používaná zásuvka musí byť vždy dobre dosiahnuteľná, aby sa z nej v prípade potreby dala rýchlo vytiahnuť zástrčka.

8. Aby sa predišlo preťaženiu a vypáleniu poistiek, nezapájajte do tej

istej elektrickej zásuvky alebo elektrickej skupiny, do ktorej je zapojený ohrievač, žiadne iné zariadenia.

9. Elektrický kábel zo zariadenia úplne odmotajte predtým, ako

zapojíte zástrčku do zásuvky a dbajte na to, aby sa kábel nikde nedostal do kontaktu s horúcimi časťami zariadenia alebo aby sa neprehrial iným spôsobom. Neveďte kábel popod koberec, nezakrývajte ho rohožkami, koberčekmi a pod. Kábel nesmie prekážať v ceste. Dbajte na to, aby sa na kábel nestúpalo a nestál na ňom nábytok. Neveďte kábel popri ostrých rohoch a po použití ho nestáčajte príliš napevno! Predchádzajte tomu, aby sa kábel dostal do kontaktu s olejom, rozpúšťadlami alebo ostrými predmetmi. Pravidelne kontrolujte, či kábel alebo zástrčka nie sú poškodené. Kábel neohýbajte a netočte ním, ani ho neomotávajte okolo ohrievača; mohla by sa tým poškodiť izolácia!

10. Používanie predlžovacieho kábla sa neodporúča, pretože to môže

spôsobiť prehriatie a požiar. Ak je použitie predlžovacieho kábla nevyhnutné, zabezpečte, aby bol nepoškodený, schválený a uzemnený, s minimálnymi priemerom 3x2,5 mm² a minimálnym povoleným výkonom 2500 W. Kábel vždy úplne odmotajte, aby sa zabránilo prehriatiu!

11. Zariadenie zapájajte len do pevnej elektrickej zásuvky.

Nepoužívajte žiadny rozbočovač/zásuvkovú lištu a pod.68

12. Počas používania môže byť zástrčka na dotyk mierne teplá; to je

normálne. Ak je však príliš teplá, potom má elektrická zásuvka pravdepodobne nejaký nedostatok. Skontaktujte svojho elektrikára.

13. Zariadenie vypnite vždy najprv hlavným vypínačom a až potom

ohrievanie/ventiláciu či vyfukovanie. Mohlo by to spôsobiť zasiahnutie elektrickým prúdom, požiar alebo poškodenie.

15. Spustené zariadenie nikdy nenechávajte bez dohľadu, ale ho najprv

vypnite a potom vyberte zástrčku zo zásuvky.

16. Keď sa zariadenie nepoužíva, vždy vytiahnite zástrčku z elektrickej

zásuvky! Zástrčku potom vždy uchopte rukou; nikdy neťahajte za kábel!

17. Zariadenie sa počas používania veľmi zohreje. Nedotýkajte sa

zariadenia počas používania a tesne potom: spôsobuje to popáleniny.

18. Nikdy neprevádzkujte prístroj mokrými rukami

Upozornenia, ktorým môže byť zariadenie použité

1. Deti mladšie ako 3 roky sa nesmú nachádzať v blízkosti zariadenia,

pokiaľ nie je zabezpečený neustály dohľad.

2. Deti od 3 do 8 rokov smú zariadenie len zapnúť alebo vypnúť, ak je

umiestnené na svojom bežnom mieste a ak sú pod dohľadom, alebo ak dostali inštrukcie o bezpečnom používaní zariadenia a chápu, aké nebezpečenstvá sú s tým spojené. Deti od 3 do 8 rokov nesmú zapájať zástrčku do elektrickej zásuvky, nastavovať či čistiť zariadenie a nesmú vykonávať žiadnu užívateľskú údržbu.

3. Zariadenie smú používať deti od 8 rokov a osoby so zníženými

fyzickými, zmyslovými alebo duševnými schopnosťami či nedostatkom skúseností a vedomostí vtedy, ak sú pod dohľadom a dostali inštrukcie týkajúce sa bezpečného používania zariadenia, pričom chápu, aké nebezpečenstvá sú s tým spojené.

4. Deti nesmú čistiť zariadenie alebo na ňom vykonávať údržbu, ak nie

5. Deti sa so zariadením nesmú hrať.

Upozornenia týkajúce sa údržby

1. Zariadenie udržujte v čistote. Prach, nečistota a/alebo usadenina vo

vašom zariadení bývajú často príčinou prehriatia. Dbajte na to, aby sa také znečistenie pravidelne odstraňovalo.69

ho vychladnúť predtým, ako: - chcete vyčistiť zariadenie. - chcete vykonať užívateľskú údržbu zariadenia. - sa dotýkate zariadenia alebo ho premiestňujete.

3. Zariadenie nepoužívajte, ak je sklenený panel poškodený/rozbitý.

4. Ak zistíte poškodenie zariadenia, elektrického kábla alebo zástrčky,

prípadne ak nefunguje správne, vydáva nezvyčajné zvuky, vychádza z neho zápach alebo dym, spadlo alebo vykazuje akúkoľvek inú poruchu, nezapínajte ho. Ihneď vytiahnite zástrčku zo zásuvky. V takom prípade vráťte celé zariadenie dodávateľovi alebo ho odneste k elektrikárovi s osvedčením a nechajte ho skontrolovať a/alebo opraviť. Vždy žiadajte používanie originálnych náhradných dielov.

5. Zariadenie môžu otvárať a/alebo opravovať len oprávnené a

kvalifikované osoby. Zariadenie neopravujte sami, môže to byť nebezpečné! Opravy alebo úpravy zariadenia vykonané neoprávnenými osobami narúšajú odolnosť voči prachu a vode a vedú k zániku záruky a zodpovednosti výrobcu.

6. Ak je poškodený elektrický kábel, musí ho vymeniť výrobca, jeho

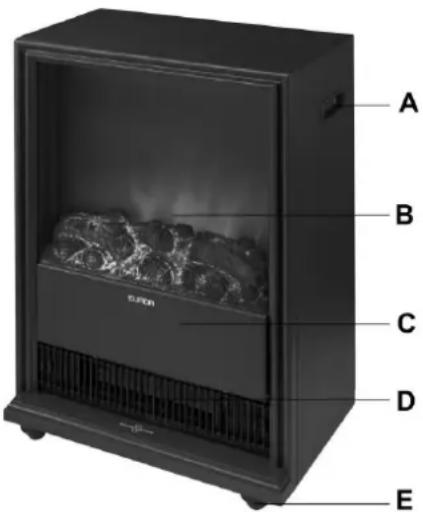

servisný pracovník alebo osoby s porovnateľnou kvalifikáciou, aby sa predišlo nebezpečenstvu. Odchýlky od bodu 3, 4, 5, 6, môžu spôsobiť poškodenie, požiar a/alebo osobné zranenie. Vedú k zániku záruky a zodpovednosti dodávateľa, dovozcu a/alebo výrobcu za následky. Popis BARCELONA sú krbové kachle obsahujúce okrem iného vnútorné vykurovacie teleso a ventilátor. Horúci vzduch je vyfukovaný von cez mriežku na prednej strane. Kozub BARCELONA sú vybavené kolieskami a úchytkami, aby sa dali ľahko premiestňovať z jedného priestoru do druhého. Za normálnych okolností sa umiestňujú k stene. A. Rukoväť B. Ochranné sklo C. Kryt vypínačov D. Vyfukovacia mriežka E. Kolieska70

Umiestnenie a pripojenie Odstráňte všetok obalový materiál a udržujte mimo dosahu detí. Po odstránení balenia skontrolujte zariadenie na poškodenie a ostatné znaky, ktoré by mohli indikovať poruchu/chybu/zlyhanie. V prípade pochybností zariadenie nepoužívajte, ale kontaktujte svojho predajcu, aby zariadenie skontroloval alebo vymenil. Vyberte vhodné miesto pre zariadenie s prihliadnutím na všetky vyššie uvedené upozornenia v tomto návode.

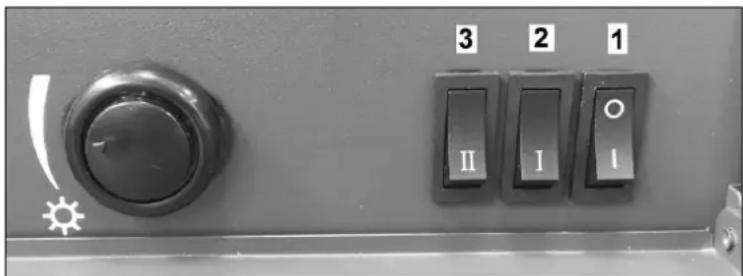

• Úplne odviňte elektrický kábel a zasuňte zástrčku do vhodnej uzemnenej zásuvky 220-240V. Aby ste zabránili preťaženiu, skontrolujte, či nie je k tej istej skupine pripojené žiadne iné zariadenie. Uvedenie do prevádzky Skontrolujte, či sa údaje na typovom štítku zhodujú s údajmi na elektrickej zásuvke, ku ktorej chcete kozub pripojiť. Do tej istej zásuvky nepripájajte ďalšie zariadenie. Obslužné spínače a gombík termostatusa nachádzajú za kovovým krytom na prednej strane kachlí. Spínače nájdete pri sklopení krytu dopredu. Stlačením nižšie uvedených spínačov dosiahnete nasledujúce: Spínač 1: zapojený prívod prúdu do kachlí a mihotanie plameňa (bez tepla) (tlačidlo O znamená VYPNUTÉ - tlačidlo I znamená ZAPNUTÉ). Spínač 1+2: je zapnuté ohrievanie 1000 Watt s mihotaním plameňa Spínač 1+2+3: je zapnuté ohrievanie 2000 Watt s mihotaním plameňa Skontrolujte, či je spínač 1 v polohe VYPNUTÉ (tlačidlo O) Zasuňte teraz zástrčku do uzemnenej zásuvky. Otočte ovládač termostatu na maximum (v smere hodinových ručičiek tak ďaleko, ako to len pôjde). Stlačením spínača 1 a príp. spínačov 2 a 3 uvediete kachle do prevádzky. Po dosiahnutí požadovanej teploty, pomaly otáčajte nastavenie termostatu späť, až kým nezačujete kliknutie. Teraz je teplota nastavená. Ohrievač sa teraz automaticky zapne a vypne, aby udržiaval nastavenú teplotu. Ak chcete nastaviť vyššiu alebo nižšiu teplotu, otočte stupnicu termostatu v smere alebo proti smeru hodinových ručičiek. Ak chcete kachle vypnúť, nastavte všetky spínače znovu do polohy VYPNUTÉ. Potom vytiahnite zástrčku zo zásuvky; robte to vždy, pokiaľ kachle nepoužívate!71

Výmena žiarovky Varovanie Pred výmenou žiarovky musíte vždy najskôr vypnúť kozub a vytiahnuť zástrčku zo zásuvky! Žiarovky sa použitím zahrievajú, predtým než sa ich dotknete, nechajte ich dostatočne dlho vychladnúť! Dve žiarovky sa nachádzajú za panelom na zadnej strane krbových kachlí. Ak chcete získať k žiarovkám prístup, musíte odskrutkovať dve skrutky, ktoré tento panel pridržujú. Panel posuňte dole a odstráňte ho (pozri obr.). zie afb.).

Odskrutkujte chybnú žiarovku a nahraďte ju čírou sviečkovou žiarovkou 25W E14 SES. Žiarovku príliš neuťahujte! Panel znovu zasuňte na svoje miesto a skrutkami ho pripevnite. Zabezpečenie Okrasné vykurovacie teleso Siena je vybavené ochranou proti prehriatiu. Ochranných prvkov telesa sa vypne v okamihu, kedy sa teleso vo vnútri príliš rozpáli. Táto situácia môže nastať, pokiaľ nemôže kozub dostatočne odovzdávať teplo, alebo nemôže nasávať dostatok čerstvého vzduchu. Vo všeobecnosti je príčinou teda (čiastočné) zakrytie kozuba, upchatie nasávacích a/alebo fúkacích roštov, umiestnenie v tesnej blízkosti napr. steny atď. V tomto prípade prepnite centrálny vypínač kozuba do polohy O a vytiahnite zástrčku zo zásuvky. Nechajte kozub minimálne 15 minút vychladnúť, čím odstránite príčinu prehriatia. Potom môžete kozub znovu používať. Pokiaľ sa prehriatie zopakuje alebo neviete zistiť príčinu prehrievania, požiadajte o kontrolu/opravu svoje servisné centrum. Pozor! Krbové kachle z bezpečnostných dôvodov svoju činnosť pri prehriatí automaticky neobnovujú. Pri zapojení je potrebné vždy preveriť bezpečnosť podmienok! Nepoužívajte krbové kachle s časovým spínačom ani ich nezapojujte na prúdové zariadenie, ktoré ho automaticky zapína.72

Čistenie a údržba Vždy najskôr vytiahnite zástrčku zo zásuvky a nechajte kozub vychladnúť, skôr než ho vyčistíte alebo sa ho budete dotýkať. Kozub Siena si nevyžaduje nijakú špeciálnu údržbu. Vždy udržiavajte nasávacie a fúkacie otvory čisté a bezprašné. Na čistenie kovového tela z vonkajšej strany môžete používať mäkkú utierku alebo jemnú kefku. Aj sklenenú platňu môžete čistiť mäkkou utierkou. Nepoužívajte drsné čistiace prostriedky ani špeciálne prostriedky na čistenie skla! V kozube sa okrem žiaroviek nenachádzajú súčasti, ktoré by ste mohli vymeniť sami. V prípade poruchy vždy okamžite vytiahnite zástrčku z elektrickej zásuvky a obráťte sa na servisné centrum. Neopravujte zariadenie sami a vždy vyžadujte originálne náhradné diely. Pokiaľ chcete kozub po skončení vykurovacej sezóny odložiť, vyčistite ho, zabaľte ho pokiaľ možno do pôvodnej škatule a uložte ho na chladnú, suché a bezprašné miesto. Dbajte na to, aby sa vždy nachádzal vo vzpriamenej polohe. Problémy a riešenia Pokiaľ kozub vôbec nefunguje, skontrolujte elektrickú zásuvku. Funguje zásuvka? Nie je spálená poistka? Pokiaľ kozub prestane fungovať náhle, môže byť spustená funkcia ochrany proti prehriatiu, pozri v bode „Bezpečnostné prvky“. Pokiaľ osvetlenie takmer alebo vôbec nesvieti, treba vymeniť jednu alebo viac žiaroviek, pozri „Výmena žiarovky“. V prípade inej poruchy vždy okamžite vypnite kozub, vytiahnite zástrčku z elektrickej zásuvky a obráťte sa na vášho dodávateľa alebo kvalifikovaného elektrikára. Nikdy zariadenie neopravujte sami; je to nebezpečné a strácate záruku! Likvidácia V rámci EÚ daný symbol znamená, že tento výrobok sa nesmie likvidovať s bežným komunálnym odpadom. Použité zariadenia obsahujú cenné materiály, vhodné na opätovné využitie. Je potrebné ich recyklovať, aby sa zabránilo poškodeniu životného prostredia a zdravia v dôsledku neregulovanej likvidácie odpadu. Použité zariadenie preto odneste na zberné miesto, ktoré je na to určené, alebo kontaktujte pôvodného dodávateľa, u ktorého ste zariadenie kúpili. Môže zabezpečiť, aby sa mohlo čo najviac súčiastok zariadenia recyklovať.73
