BEDIENUNGSANLEITUNG Barcelona Eurom

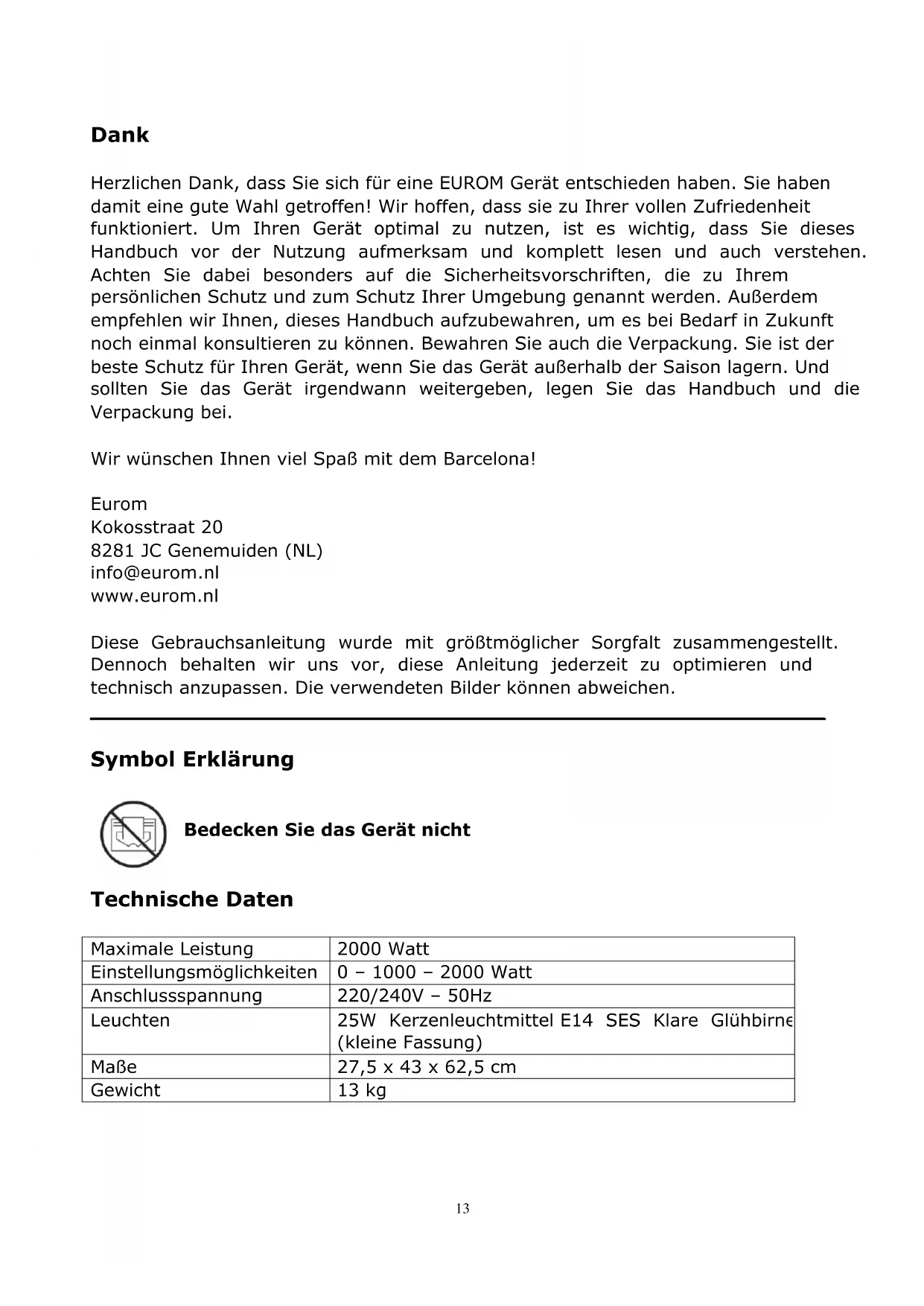

Dank Herzlichen Dank, dass Sie sich für eine EUROM Gerät entschieden haben. Sie haben damit eine gute Wahl getroffen! Wir hoffen, dass sie zu Ihrer vollen Zufriedenheit funktioniert. Um Ihren Gerät optimal zu nutzen, ist es wichtig, dass Sie dieses Handbuch vor der Nutzung aufmerksam und komplett lesen und auch verstehen. Achten Sie dabei besonders auf die Sicherheitsvorschriften, die zu Ihrem persönlichen Schutz und zum Schutz Ihrer Umgebung genannt werden. Außerdem empfehlen wir Ihnen, dieses Handbuch aufzubewahren, um es bei Bedarf in Zukunft noch einmal konsultieren zu können. Bewahren Sie auch die Verpackung. Sie ist der beste Schutz für Ihren Gerät, wenn Sie das Gerät außerhalb der Saison lagern. Und sollten Sie das Gerät irgendwann weitergeben, legen Sie das Handbuch und die Verpackung bei. Wir wünschen Ihnen viel Spaß mit dem Barcelona! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl Diese Gebrauchsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt. Dennoch behalten wir uns vor, diese Anleitung jederzeit zu optimieren und technisch anzupassen. Die verwendeten Bilder können abweichen.

Bedecken Sie das Gerät nicht

Technische Daten Maximale Leistung 2000 Watt Einstellungsmöglichkeiten 0 – 1000 – 2000 Watt Anschlussspannung 220/240V – 50Hz Leuchten 25W Kerzenleuchtmittel E14 SES Klare Glühbirne (kleine Fassung) Maße 27,5 x 43 x 62,5 cm Gewicht 13 kg14

Warnungen für Elektroheizungen Warnungen Allgemein

1. Lesen Sie vor der Verwendung (und evtl. Installation) dieses Geräts

diese Gebrauchsanweisung sorgfältig und komplett durch. Bewahren Sie diese Anleitung zum späteren Nachschlagen und eventuellen Weitergeben auf

2. Kontrollieren Sie dieses neue Gerät (inkl. Kabel und Stecker) vor

der Verwendung auf sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Gebrauch, sondern tauschen Sie es bei Ihrem Lieferanten um.

3. Bei fehlerhafter Verwendung oder Installation besteht die Gefahr

von elektrischen Schlägen und/oder von Feuer. Warningen zür Geräteposition

1. Die Räder sind bereits unter dem Gerät montiert. Die Verwendung

des Geräts ohne Rädchen ist besonders feuergefährlich.

2. Dieses Gerät eignet sich nicht für Wand- oder Deckenmontage.

3. Verwenden Sie das Gerät nicht in der direkten Umgebung eines

Bads, einer Dusche oder eines Schwimmbads.

4. Dieses Gerät ist nicht für die Installation in Feuchträumen wie

Bädern, Waschräumen usw. geeignet. Stellen Sie das Gerät nicht in der Nähe von Wasserentnahmestellen und Wasserbehältern (Wasserhahn, Bad, Dusche, Toilette, Waschbecken, Schwimmbad u. dgl.) auf. Sorgen Sie dafür, dass das Gerät nicht ins Wasser fallen und dass kein Wasser in das Gerät eindringen kann. Sollte das Gerät dennoch ins Wasser gefallen sein, dann ziehen Sie zuerst den Stecker aus der Steckdose! Ein Gerät, in das Wasser eingedrungen ist, darf nicht mehr verwendet und muss zur Reparatur gebracht werden. Tauchen Sie Gerät, Kabel und Stecker nicht ins Wasser oder andere Flüssigkeiten ein und berühren Sie das Gerät nicht mit feuchten Händen.

5. Die Luft muss ungehindert um das Gerät zirkulieren können. Stellen

Sie das Gerät daher nicht zu nahe an Wänden oder großen Gegenständen und nicht unter einem Brett, Schrank, Gardinen u. dgl. auf. Halten Sie beim Aufstellen des Geräts folgende Mindestabstände ein:15

Vorderseite, minimaler freier Abstand: 100 cm Rückseite, minimaler freier Abstand: 10 cm Seiten, minimaler freier Abstand: 100 cm Oberseite, minimaler freier Abstand: 100 cm

6. Stellen Sie das Gerät immer auf einen festen, flachen, horizontalen

7. Der Untergrund, auf dem das Gerät aufgestellt wird, muss aus nicht

oder schwer entflammbarem Material sein. Das Material muss auf jeden Fall Temperaturen von mindestens 125°C standhalten, ohne zu versengen, zu schmelzen, sich zu verformen oder zu entzünden. Kontrollieren Sie regelmäßig, dass sich der Untergrund nicht überhitzt - dies kann gefährlich sein!

8. Stellen Sie das Gerät nicht auf weichen Oberflächen wie Betten oder

Hochflorteppichen auf, wodurch Öffnungen versperrt werden können.

9. Stellen Sie das Gerät nicht auf weichen Oberflächen wie Betten oder

Hochflorteppichen auf, wodurch Öffnungen versperrt werden können. Stellen Sie das Gerät weder vor ein geöffnetes Fenster - damit es nicht im Regen stehen kann -, noch auf feuchte Flächen, und verhindern Sie, dass Feuchtigkeit darauf gelangen kann.

10. Stellen Sie das Gerät nicht hinter einer Tür oder auf einer Laufroute

auf, um versehentliches Umstoßen zu verhindern. Stellen Sie das Gerät nicht in der Nähe von, unter oder in Richtung einer Steckdose oder in der Nähe von offenem Feuer oder Wärmequellen auf.

11. Verwenden Sie das Gerät nicht in der Nähe von oder in Richtung

von Möbeln, Gardinen, Papier, Kleidung, Bettzeug oder anderen brennbaren Sachen. Halten Sie solche Gegenstände mindestens einen Meter von dem Gerät entfernt!

12. Verwenden Sie den Ofen nicht im Freien und nicht in Räumen, die

kleiner als 15m³ sind.

13. Das Gerät enthält Teile, die heiß, glühend und/oder funkend sind.

Verwenden Sie das Gerät daher nicht in Umgebungen, wo Brennstoffe, Farben, entzündliche Flüssigkeiten und/oder Gase usw. gelagert werden. Verwenden Sie das Gerät nicht in einer feuergefährlichen Umgebung wie in der Nähe von Gastanks, Gasleitungen oder Spraydosen. Dies führt zu Explosions- und Brandgefahr!16

Warnungen Verwendung

1. Verwenden Sie keine Zusätze/Accessoires an dem Gerät, die vom

Hersteller nicht empfohlen oder geliefert sind.

2. Verwenden Sie das Gerät ausschließlich für den Zweck, für den es

entworfen ist, und nur auf die in dieser Anleitung beschriebene Weise.

3. Einige Teile dieses Geräts können sehr heiß werden und

Brandwunden verursachen. Besondere Aufmerksamkeit ist vonnöten, wenn Kinder, schutzbedürftige Personen oder Haustiere in der Nähe des Geräts sind. Lassen Sie sie nie unbeaufsichtigt bei einem arbeitenden Gerät zurück.

4. Bedecken oder blockieren Sie das Gerät nicht; es wird sich dadurch

überhitzen, was zu Feuergefahr führt. Hängen oder legen Sie keine Gegenstände wie Kleidung, Decken, Kissen, Papier usw. auf das Gerät. Der Mindestabstand von einem Meter zwischen Gerät und brennbaren Materialien ist immer einzuhalten. Lüftungsöffnungen dürfen nicht versperrt werden, um Brandgefahr vorzubeugen. Verwenden Sie das Gerät also nicht, um daran Kleidung zu trocknen, und stellen Sie nichts darauf. Lehnen Sie nichts gegen das Gerät!

5. Das Gerät darf nicht automatisch mittels Zeitschaltuhr, Timer o. ä.

eingeschaltet werden. Vor der Verwendung ist stets zu prüfen, ob die Umstände sicher sind. Verwenden Sie das Gerät auch nicht mit einem externen Spannungsregler wie einem Dimmer oder dgl. - dies birgt Gefahren!

6. Dieses Gerät ist ausschließlich für die normale Verwendung im

Haushalt bestimmt. Verwenden Sie das Gerät nur als (Zusatz-)Heizung im Haus.

7. Die auf dem Gerät genannte Anschlußspannung und Frequenz

müssen mit den Daten der zu verwendenden Steckdose übereinstimmen. Die zu verwendende Steckdose muss einen Schutzkontakt haben, und die elektrische Installation muss mit einem Fehlerstrom-/Differenzstrom-Schutzschalter von 30 mA gesichert sein. Die Steckdose, die Sie verwenden, muss jederzeit gut erreichbar sein, um im Notfall schnell den Stecker herausziehen zu können.

8. Um Überlastung und den Ausfall von Sicherungen zu vermeiden,

schließen Sie keine andere Apparatur an dieselbe Steckdose oder denselben Stromkreis, woran das Gerät angeschlossen ist, an.17

9. Rollen Sie das Stromkabel des Geräts vollständig ab, bevor Sie den

Stecker in die Steckdose stecken, und sorgen Sie dafür, dass das Stromkabel nirgendwo mit den heißen Teilen des Geräts in Berührung kommen oder anderweitig heiß werden kann. Führen Sie das Stromkabel nicht unter dem Teppich hindurch, bedecken Sie es nicht mit Läufern o. dgl. und verlegen Sie es so, dass man nicht darüber stolpern kann. Sorgen Sie dafür, dass niemand darauf treten kann und dass keine Möbel daraufgestellt werden. Legen Sie das Stromkabel nicht um scharfkantige Ecken und wickeln Sie es nach der Verwendung nicht zu straff auf. Verhindern Sie, dass das Stromkabel mit Öl, Lösungsmitteln oder scharfen Gegenständen in Berührung kommt. Kontrollieren Sie das Stromkabel und den Stecker regelmäßig auf Beschädigungen. Verdrehen oder knicken Sie das Stromkabel nicht und wickeln Sie es nicht um das Gerät - dies kann die Isolation beschädigen!

10. Von der Verwendung eines Verlängerungskabels wird abgeraten, da

dies Überhitzung und Brand verursachen kann. Ist die Verwendung eines Verlängerungskabels unvermeidlich, so sorgen Sie für ein unbeschädigtes, zugelassenes Verlängerungskabel mit Erdung und einem Mindestdurchmesser von 3x2,5 mm² und einer minimalen zulässigen Leistung von 2500 Watt. Rollen Sie das Verlängerungskabel immer ganz ab, um Überhitzung zu vermeiden.

11. Schließen Sie das Gerät nur an eine feste Steckdose an. Verwenden

Sie keine Verteilerdose, Steckdosenleiste o. dgl.

12. Während der Verwendung kann der Stecker lauwarm sein, das ist

normal. Ist er richtig warm, dann ist die Steckdose wahrscheinlich defekt. Wenden Sie sich an einen Elektriker.

13. Schalten Sie das Gerät erst mit dem Hauptschalter aus und ziehen

Sie dann den Stecker aus der Steckdose. Schalten Sie das Gerät nicht aus, indem Sie den Stecker ziehen!

14. Verhindern Sie, dass Gegenstände in die Strahlungs-, Lüftungs-

oder Ausblasöffnungen eindringen. Dies kann einen elektrischen Schlag, Feuer oder Beschädigungen verursachen.

15. Lassen Sie ein arbeitendes Gerät niemals unbeaufsichtigt, sondern

schalten Sie es erst aus und ziehen Sie dann den Stecker aus der Steckdose.

16. Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät

nicht in Gebrauch ist! Ziehen Sie immer am Stecker, nie am Kabel!18

17. Dieses Gerät wird während der Verwendung heiß. Berühren Sie das

Gerät während und kurz nach der Verwendung nicht: Sie können sich verbrennen!

18. Bedienen Sie das Gerät nicht mit nassen Händen.

Warnungen wer das Gerät verwenden darf

1. Kinder unter drei Jahren dürfen sich nicht in der Nähe befinden,

außer wenn sie ständig beaufsichtigt werden.

2. Kinder von drei bis acht Jahren dürfen das Gerät nur an- oder

ausschalten, wenn es an seinem normalen Arbeitsplatz aufgestellt oder installiert ist und wenn die Kinder ständig beaufsichtigt werden oder Anweisungen über die sichere Verwendung des Geräts erhalten und die damit einhergehenden Gefahren begriffen haben. Kinder von drei bis acht Jahren dürfen nicht den Stecker in die Steckdose stecken, das Gerät weder regeln noch reinigen und keine Wartung daran ausführen.

3. Dieses Gerät kann von Kindern ab acht Jahren und von Personen

mit eingeschränkten physischen, sinnlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen über die sichere Verwendung des Geräts erhalten und die damit einhergehenden Gefahren begriffen haben.

4. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und warten.

5. Kinder dürfen mit dem Gerät nicht spielen.

1. Halten Sie das Gerät sauber. Staub, Schmutz und/oder

Ablagerungen an Ihrem Gerät sind ein häufiger Grund für Überhitzung. Sorgen Sie dafür, dass solche Ablagerungen regelmäßig entfernt werden.

2. Schalten Sie das Gerät aus, ziehen Sie den Stecker aus der

Steckdose und lassen Sie das Gerät erst abkühlen, bevor Sie das Gerät: - reinigen - warten - berühren oder umsetzen.

3. Verwenden Sie das Gerät nicht, wenn die Glasplatte

beschädigt/gebrochen ist.

4. Setzen Sie das Gerät nicht in Betrieb, wenn Sie Beschädigungen an

Gerät, Stromkabel oder Stecker konstatieren oder wenn das Gerät nicht ordentlich funktioniert, ungebräuchliche Geräusche macht, Gerüche oder Rauch absondert, heruntergefallen ist oder eine19

andersartige Störung aufweist. Ziehen Sie sofort den Stecker aus der Steckdose. Bringen Sie das ganze Gerät zwecks Kontrolle und/oder Reparatur zu Ihrem Lieferanten zurück oder geben Sie es einem anerkannten Elektriker. Verlangen Sie immer Originalteile.

5. Das Gerät darf nur von einem dazu befugten und qualifizierten

Fachmann geöffnet und/oder repariert werden. Reparieren Sie das Gerät nicht selbst, das kann gefährlich sein! Von Unbefugten ausgeführte Reparaturen oder Änderungen des Geräts durchbrechen die Staub- und Wasserdichtigkeit des Geräts und führen zum Verfall der Garantie und Haftung seitens des Herstellers.

6. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller,

seinem Servicemitarbeiter oder einer Person mit vergleichbarer Qualifikation ausgetauscht werden, um Gefahren vorzubeugen. Abweichungen von den Punkten 3, 4, 5, 6 können Schäden, Feuer und/oder Verletzungen verursachen; sie führen zum Verlust der Garantie, und weder Hersteller, Importeur noch Lieferant übernehmen dann irgendeine Haftung für die Folgen. Beschreibung Das Modell BARCELONA besteht aus einem Kamin mit einem inwendigen Heizelement und einem Ventilator. Über das Gitter an der Vorderseite wird die warme Luft nach außen abgegeben. Der BARCELONA ist mit Laufrädern und Handgriffen versehen, sodass er sich einfach von Raum zu Raum transportieren lässt. Normalerweise wird er gegen eine Wand gestellt. A. Handgriff B. Flammenschutz C. Abdeckplatte Schalter D. Luftabgabgegitter E. Laufräder20

Standort und Anschluss Entfernen Sie sämtliches Verpackungsmaterial und halten Sie es außer der Reichweite von Kindern. Kontrollieren Sie nach Entfernung der Verpackung, ob das Gerät Beschädigungen oder Anzeichen eines Fehlers/Defekt/Störung aufweist. Benutzen Sie das Gerät im Zweifelsfall nicht, sondern wenden Sie sich zur Kontrolle / Austausch an Ihren Lieferanten. Wählen Sie einen geeigneten Standort für das Gerät unter Berücksichtigung aller in dieser Gebrauchsanleitung genannten Warnhinweise.

• Wickeln Sie das Stromkabel vollständig ab und stecken Sie den Stecker in eine geeignete geerdete 220-240-V-Steckdose. Vergewissern Sie sich, dass keine anderen Geräte an dieselbe Gruppe angeschlossen sind, um eine Überlastung zu vermeiden. Inbetriebnahme Kontrollieren Sie, ob die Angaben auf dem Typenschild mit dem der Stromvorrichtung übereinstimmen, an die Sie den Kamin anschließen möchten. Schließen Sie keine anderen Geräte an denselben Anschluss. Die Bedienungsschalter und der Thermostatknopf befinden sich hinter der Abdeckplatte aus Metall an der Vorderseite des Kamins. Wenn Sie diese Platte nach vorne klappen, sehen Sie drei Schalter. Durch Drücken der unten stehenden Schalter erreichen Sie die folgende Wirkung: Schalter 1: Stromzufuhr zum Kamin und Flammeneffekt (ohne Heizung) eingeschaltet (O eingedrückt ist AUS - I eingedrückt ist AN). Schalter 1+2: 1000 Watt Heizung eingeschaltet, mit Flammeneffekt Schalter 1+2+3: 2000 Watt Heizung eingeschaltet, mit Flammeneffekt Kontrollieren Sie, ob der Schalter 1 auf ‘AUS’ steht (O eingedrückt). Stecken Sie dann den Stecker in die geerdete Steckdose. Drehen Sie den Thermostatknopf auf maximal (so weit wie möglich im Uhrzeigersinn). Wenn Sie Schalter 1 und eventuell Schalter 2 und 3 drücken, nehmen Sie den Kamin in Betrieb. Wenn die gewünschte Temperatur erreicht wurde, stellen Sie den Thermostatknopf langsam zurück bis Sie ein Klicken hören. Die Temperatur ist jetzt eingestellt. Der Heizlüfter schaltet sich automatisch ein und aus, um die eingestellte Temperatur zu regeln. Um eine höhere oder niedrigere Temperatur einzustellen, drehen Sie den Thermostatknopf jeweils im Uhrzeigersinn/gegen den Uhrzeigersinn.21

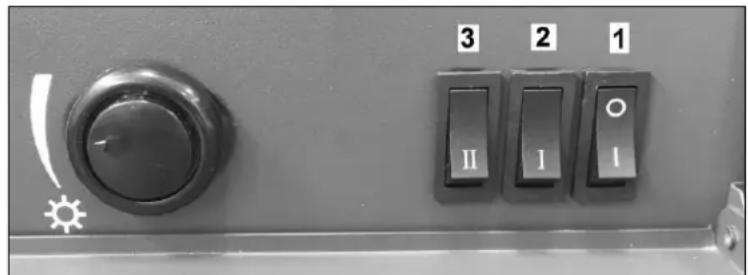

Sie schalten den Kamin aus, indem Sie alle Schalter wieder in den AUS-Stand setzen. Immer den Stecker aus der Steckdose nehmen, wenn der Ofen nicht benutzt wird. Lampe auswechseln Warnhinweise: Bevor Sie eine Lampe auswechseln, müssen Sie immer zuerst den Kamin ausschalten und den Stecker aus der Steckdose entfernen. Die Lampen werden während der Benutzung heiß; geben Sie ihnen ausreichend Zeit um abzukühlen, bevor Sie diese berühren. Die zwei Lampen befinden sich hinter dem Feld an der Rückseite des Kamins. Um Zugang zu den Lampen zu erhalten, müssen Sie die zwei Schrauben, die dieses Brettchen befestigen, losdrehen. Schieben Sie das Brettchen nach unten und entfernen Sie es (siehe Abb.)

Entfernen Sie die defekte Lampe, indem Sie diese losschrauben und ersetzen Sie sie durch eine 25 Watt E14 SES klare Glühlampe (Kerzenmodell). Schrauben Sie die Lampe nicht zu fest. Positionieren Sie das Brettchen wieder an seinen Platz und drehen Sie die Schrauben wieder fest. Sicherheitsvorrichtungen Der Barcelona Zierkamin ist mit einem Überhitzungsschutz ausgestattet. Wenn es im Inneren des Gerätes zu heiß wird, schaltet der Überhitzungsschutz das Gerät aus. Das kann geschehen, wenn der Ofen seine Wärme unzureichend abgeben oder zu wenig frische Luft ansaugen kann. In der Regel ist die Ursache (teilweise) Abdeckung des Ofens, Verstopfung des Ansaug- und/oder Ausblasgitters, Schmutz, Platzierung zu dicht an z.B. einer Wand, usw. Wenn dies geschieht, schalten Sie den Kamin aus, indem Sie den Hauptschalter auf O stellen und entfernen Sie den22

Stecker aus der Steckdose. Lassen Sie den Kamin mindestens 15 Minuten abkühlen und beheben Sie die Ursache für die Überhitzung. Anschließend können Sie den Kamin wieder in Betrieb nehmen. Wiederholt sich die Überhitzung oder können Sie die Ursache nicht herausfinden, bringen Sie den Kamin zur Kontrolle/Reparatur zu Ihrer Servicestelle. Achtung! Aus Sicherheitsgründen nimmt der Kamin seine Funktion nach einer Überhitzung nicht automatisch wieder auf. Vor der Benutzung müssen immer die sicheren Bedingungen kontrolliert werden. Schalten Sie den Kamin darum auch nicht mithilfe eines Timers ein und schließen Sie ihn nicht an eine Stromvorrichtung an, die sich regelmäßig ein- und ausschaltet. Reinigung und Wartung Entfernen Sie immer den Stecker aus der Steckdose und lassen Sie den Kamin erst abkühlen, bevor Sie ihn reinigen oder berühren. Der Barcelona-Kamin erfordert keine besondere Wartung. Halten Sie die Ansaug- und Ventilationsöffnungen immer sauber und staubfrei. Um das Metallgehäuse an der Außenseite zu reinigen, können Sie ein weiches Tuch oder eine weiche Bürste benutzen. Auch die Glasfläche kann mit einem weichen Tuch gereinigt werden. Benutzen Sie keine scheuernden Reinigungsmittel und auch keine speziellen Glasreiniger. Der Kamin enthält bis auf die Lämpchen keine Teile, die Sie selbst austauschen können. Wenn eine Störung auftritt, immer sofort den Stecker aus der Steckdose ziehen und sich an eine Servicestelle wenden. Führen Sie selbst keine Reparaturen aus und bitten Sie immer um Originalersatzteile. Wenn Sie den Kamin nach der Saison aufräumen möchten, reinigen Sie ihn, verpacken ihn, nach Möglichkeit in der Originalverpackung und weisen ihm einen kühlen, trockenen und staubfreiem Ort zu. Sorgen Sie dafür, dass er gerade steht. Probleme und Lösungen Sollte der Kamin nicht ordnungsgemäß funktionieren, überprüfen Sie die Stromvorrichtung. Funktioniert die Steckdose? Ist eine Sicherung durchgebrannt? Stoppt der Kamin seinen Betrieb plötzlich, kann der Überhitzungsschutz in Betrieb getreten sein, siehe unter ‚Sicherheitsvorrichtung’. Funktioniert die Stimmungsbeleuchtung nicht oder nur begrenzt, müssen eventuell eine oder mehrere Glühlämpchen ausgetauscht werden, siehe ‘Lampe austauschen’. Wenn andere Störungen auftreten, den Kamin sofort ausschalten, Stecker aus der Steckdose entfernen und Ihren Lieferanten oder einen anerkannten Elektriker konsultieren. Führen Sie niemals selbst Reparaturen aus; das ist gefährlich und lässt die Garantie verfallen.23

Entsorgung Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht mit dem gewöhnlichen Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle Stoffe, die verwertet werden können und müssen, um die Umwelt und die Gesundheit der Menschen nicht durch eine unkontrollierte Müllsammlung zu schädigen. Bringen Sie Altgeräte daher zu einer dafür vorgesehenen Deponie oder wenden Sie sich an das Geschäft, wo Sie das Gerät gekauft haben. Diese können dafür sorgen, dass möglichst viele Teile des Geräts wiederverwendet werden.

CE – Erklärung Hiermit erklärt Eurom - Genemuiden-NL, dass das Produkt elektrische Zierkamin, Marke EUROM, Typ Barcelona der Niedrigenergie-Richtlinie 2014/35/EU und der EMV-Richtlinie 2014/30/EU entspricht und mit den unten stehenden Normen konform ist: EN 60335-1:2012+A11:2014 EN 55014-1:2006+A1:2009+A2:2011 EN 60335-2-30:2009+A11:2012 EN 55014-2:1997+A1:2001+A2:2008 EN 62233:2008 EN 61000-3-2:2014 RoHS 2011/65/EU&(EU)2015/863 EN 61000-3-3:2013 Genemuiden, 24-06-2019 W.J. Bakker, alg. dir.24
