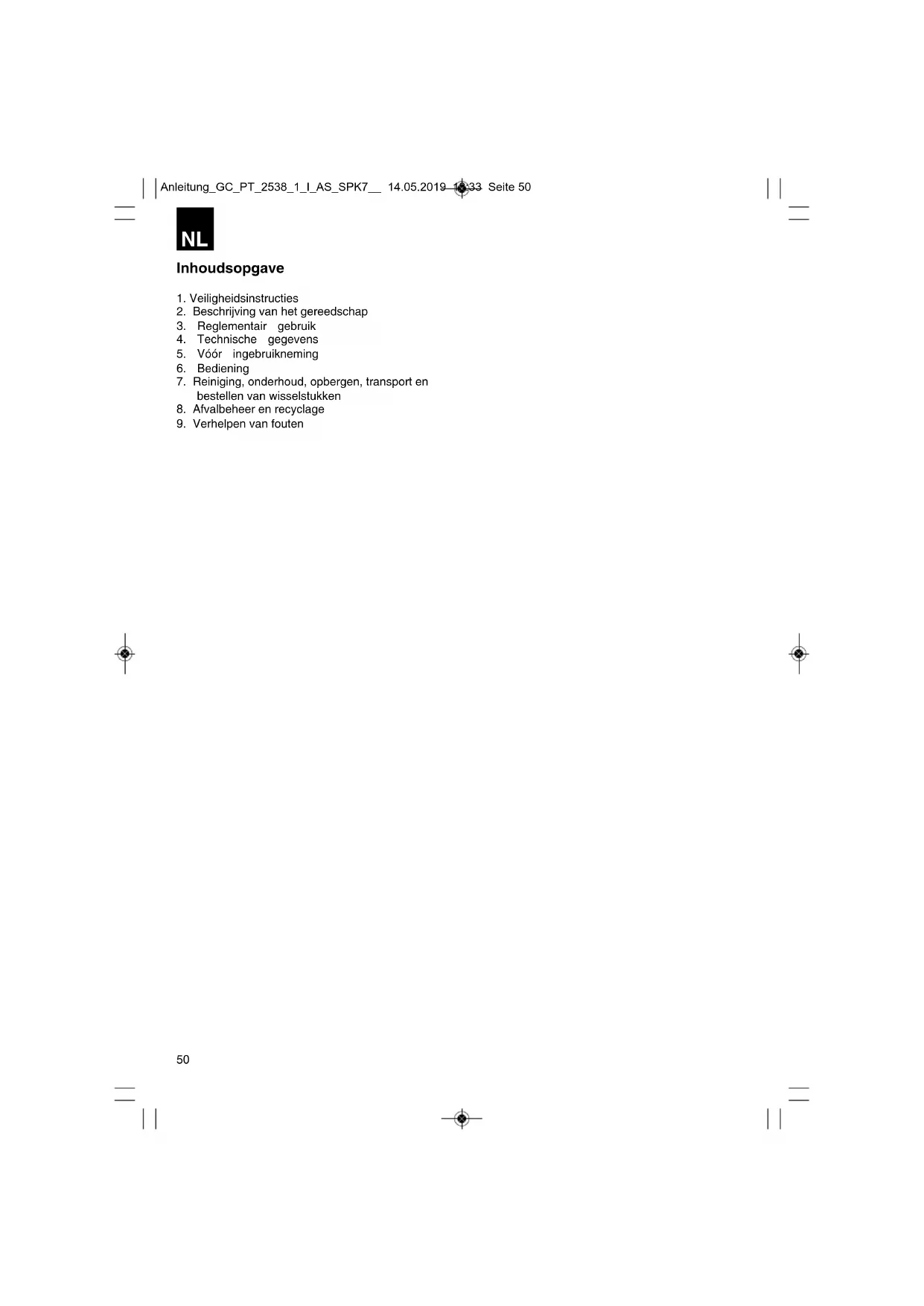

GEBRUIKSAANWIJZING GCPT 25381 I AS EINHELL

1. Veiligheidsinstructies

2. Beschrijving van het gereedschap

5. Vóór ingebruikneming

7. Reiniging, onderhoud, opbergen, transport en

bestellen van wisselstukken

8. Afvalbeheer en recyclage

9. Verhelpen van fouten

Anleitung_GC_PT_2538_1_I_AS_SPK7__ 14.05.2019 13:33 Seite 50m Let op! Bij het gebruik van gereedschappen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding/veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit gereedschap aan andere personen doorgeven, gelieve dan deze handleiding/veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet- naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsvoorschriften :

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. m WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst. Veiligheidsvoorzieningen Als u met het gereedschap werkt moet de overeenkomstige plastic beschermkap voor messen of draad zijn aangebracht om het wegspringen van voorwerpen te voorkomen. Het in de beschermkap van de snijdraad geïntegreerde mes snijdt de draad automatisch op de optimale lengte.

2. Beschrijving van het apparaat (fig. 1-

10. Sleutel voor het verwisselen van de spoel

13. Draadspoel met snijdraad

14. Beschermkap snijdraad

24. Bevestigingsoog draagriem

n Open de verpakking en neem het apparaat voorzichtig uit de verpakking. n Verwijder het verpakkingsmateriaal en verpakkings-/transportbeveiligingen (indien aanwezig). n Controleer of de leveringsomvang compleet is. n Controleer het apparaat en de accessoires op transportschade. n Bewaar de verpakking indien mogelijk tot aan het einde van de garantieperiode. LET OP Het apparaat en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar! n Benzinezeis n Geleidesteel n Geleidehandgreep n Schroef n Moer n Draagriem n Draadspoel met snijdraad n Sleutel voor het verwisselen van de spoel n Olie-/benzinemengfles n Bougiesleutel n Platte open sleutel van 8/10 mm n Greepschroef n Beschermkap voor snijdraad n Originele handleiding n Veiligheidsvoorschriften

Anleitung_GC_PT_2538_1_I_AS_SPK7__ 14.05.2019 13:33 Seite 514. Doelmatig gebruik Het apparaat is bedoeld om er het gazon en grasvlakten mee te maaien. Het behoorlijk gebruik van het gereedschap veronderstelt dat de bijgaande handleiding van de fabrikant in acht wordt genomen. Elk ander gebruik dat in deze handleiding niet uitdrukkelijk is toegestaan, kan schade aan het apparaat berokkenen en de gebruiker ernstig in gevaar brengen. Gelieve zeker de beperkingen vermeld in de veiligheidsinstructies in acht te nemen. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij aanvaarden geen aansprakelijkheid, indien het apparaat wordt ingezet in ambachtelijke of industriële bedrijven of bij gelijk te stellen activiteiten. Let op! Wegens gevaar van lichamelijk letsel van de gebruiker mag de benzinemotorzeis niet worden ingezet voor de volgende werkzaamheden: voor het reinigen van voetpaden en als hakselaar voor het fijnhakken van bomen en heggen. De benzinemotorzeis mag evenmin worden gebruikt voor het gelijkmaken van bodemverheffingen, zoals b.v. molshopen. Om veiligheidsredenen mag de benzinemotorzeis niet worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapssets van welke aard dan ook. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor hij bedoeld is. Elk daarboven uitgaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

5. Technische gegevens

Motortype: tweetaktmotor, luchtgekoeld, chroomcilinder Motorvermogen (max.): 0,6 kW / 0,8 pk Cilinderinhoud: 25,4 cm³ Stationair toerental motor: 3000±400 t/min Max. toerental motor: 8500 t/min Max. toerental dubbele draad: 8500 t/min. Ontsteking: elektronisch Aandrijving: centrifugale koppeling Gewicht (lege tank): 5,6 kg Snijcirkel draad Ø 38 cm Draadlengte: 4,0 m Draad Ø 2,0 mm Tankinhoud: 0,45 l Bougie: L8RTC / BPM6A Geluid en trilling Geluidsdrukniveau L

89,8 dB(A) Onzekerheid K

112 dB(A) Onzekerheid K

3 dB Draag een gehoorbeschermer. Lawaai kan gehoorverlies tot gevolg hebben. Bedrijf Trillingsemissiewaarde a

Beperk de geluidsontwikkeling en trilling tot een minimum! n Gebruik enkel intacte apparaten. n Onderhoud en reinig het apparaat regelmatig. n Pas uw manier van werken aan het apparaat aan. n Overbelast het apparaat niet. n Laat het apparaat indien nodig nazien. n Schakel het apparaat uit als het niet wordt gebruikt. n Draag handschoenen.

6. Vóór inbedrijfstelling

Verwijder de transportbeschermkap van de onderste geleidesteel. Draai de stergreepschroef (fig. 4a, pos.

21) op het verbindingsstuk van de bovenste

geleidesteel (1) los. Schuif voorzichtig de onderste geleidesteel (2) het verbindingsstuk van de bovenste geleidesteel in. Zorg ervoor dat de aandrijfassen binnen in de geleidestelen in elkaar schuiven (indien nodig de spoelkop lichtjes draaien) en dat het arrêt van de onderste geleidesteel (fig. 4b, pos. D) goed in het verbindingsstuk vastklikt. Haal dan de stergreepschroef (21) opnieuw aan. De demontage gebeurt in omgekeerde volgorde.

De draagriem maakt het ergonomisch en veilig werken met de motortrimmer mogelijk. Haak de draagriem in het bevestigingsoog (fig. 1, pos. 24) vast. Controleer voor de inbedrijfstelling of alle bewegelijke onderdelen gemakkelijk bewegen. Vergewis u er zich van dat alle schroeven goed vast zitten en controleer alle veiligheidsinrichtingen.

6.1.4 Montage extra handgreep (fig. 3a-3c)

Draai de vleugelmoer van de bevestigingsschroef van de handgreep los (fig. 3a, pos. 17). Neem de moer en de bevestigingsschroef (fig. 3a, pos. 17) uit de handgreep en steek die op de geleidesteel (fig. 2). Draai dan de handgreep op de geleidesteel vast.

6.2 Afstellen van de snijhoogte

n Schuif de schouderriem (fig. 8a) over uw linker schouder. n Stel de lengte van de schouderriem af zodat de draadsnijkop evenwijdig met de grond verloopt. Teneinde de optimale lengte van de schouderriem te bepalen, maakt u vervolgens enkele zwenkbewegingen zonder de motor te starten (fig. 9a). Let op! Gebruik tijdens het werk altijd de schouderriem. Breng de riem aan zodra u de motor hebt gestart en de motor stationair draait. Zet de motor af voordat u de schouderriem afneemt. Ga voor iedere ingebruikneming na of: n het brandstofsysteem geen lekkage vertoont, n de veiligheidsinrichtingen en de snij-inrichting in goede staat zijn, n alle schroefverbindingen goed vast zitten. n Lichte loop van alle beweegbare onderdelen.

6.3 Brandstof en olie

Aanbevolen brandstoffen Gebruik alleen een mengeling van normale loodvrije benzine en speciale tweetaktmotorolie. Meng de brandstofmengeling volgens de brandstofmengtabel. Let op! Gebruik geen brandstofmengeling die langer dan 90 dagen werd bewaard. Let op! Gebruik geen tweetaktolie waarvoor een mengverhouding van 100 tot 1 wordt aanbevolen. Wordt door onvoldoende smering schade aan de motor berokkend, komt de motorgarantie van de fabrikant te vervallen. Let op! Gebruik voor het transport en bewaren van brandstof alleen vaten die daarvoor voorzien en toegelaten zijn. Giet telkens de juiste hoeveelheid benzine en tweetaktolie de bijgaande mengfles in (zie opgedrukte schaal). Schud daarna de fles flink door.

6.4 Brandstofmengtabel:

Mengmethode: 40 delen benzine op 1 deel olie

Gelieve de wettelijke bepalingen m.b.t. de verordening inzake de bestrijding van lawaaioverlast na te leven, die plaatselijk kunnen verschillen.

7.1 Starten bij koude motor

Giet in de tank een behoorlijke hoeveelheid benzine- /oliemengsel. Zie ook brandstof en olie.

1. Het apparaat op een hard effen vlak plaatsen.

5. Het apparaat goed vasthouden en het

starterkoord (fig. 1/pos. 4) uittrekken tot aan de eerste weerstand. Dan de startkabel vier keer flink doorhalen. Het toestel zou moeten starten. Let op: De starterkoord niet terug laten springen. Dit zou tot beschadigingen kunnen leiden. Let op: Door de vastgezette chokehendel begint het snijgereedschap bij startende motor te werken. Daarna de chokehendel gewoon bedienen om hem los te zetten. (De motor keert terug naar zijn stationair toerental).

6. Mocht de motor niet aanslaan, dan herhaalt u de

stappen 4-5. Opgelet! Slaat de motor ook na meerdere pogingen niet aan, gelieve dan het hoofdstuk ‘Fouten verhelpen aan de motor’ te raadplegen.

Benzine 2-takt olie 1 liter 25 ml 5 liter 125 ml Anleitung_GC_PT_2538_1_I_AS_SPK7__ 14.05.2019 13:33 Seite 53Opgelet! Haal het startkoord steeds rechtdoor aan. Wordt de koord met een hoek doorgehaald, dan ontstaat er wrijving aan het oog. Door deze wrijving wordt het koord open geschuurd en gaat het sneller verslijten. Houd steeds de startergreep vast wanneer het koord weer vanzelf naar binnen wordt getrokken. Laat het koord nooit terugspringen vanuit de doorgehaalde toestand.

7.2 Starten bij warme motor

(Het apparaat stond gedurende minder dan 15 tot 20 min stil)

1. Het apparaat op een hard effen vlak plaatsen.

2. AAN/UIT schakelaar naar de stand „I“ brengen.

3. Het apparaat goed vasthouden en het

starterkoord tot de eerste weerstand uittrekken. Haal dan het starterkoord flink door. Het apparaat zou na 1 tot 2 keer doorhalen moeten starten. Mocht het apparaat na 6 keer doorhalen nog altijd niet starten, dan herhaalt u de stappen 1-6 beschreven onder ‘Koude motor starten’.

Stappenvolgorde bij noodstop: Wanneer het nodig is het toestel onmiddellijk te stoppen, brengt u de AAN/UIT-schakelaar naar de stand „Stop“ of „0“. Normale stappenvolgorde: Laat de gashendel los en wacht tot de motor stationair draait. Breng dan de AAN/UIT-schakelaar naar de stand „Stop“ of „0“.

Train vóór gebruik van het apparaat alle werktechnieken bij afgezette motor.

VERLENGEN VAN DE SNIJDRAAD

m WAARSCHUWING: gebruik in de draadkop geen blanke of geplastificeerde metalen draad van welke aard dan ook. Dat kan leiden tot ernstige verwondingen van de gebruiker. Om de snijdraad te verlengen laat u de motor op volle toeren draaien en tikt u de draadkop op de grond. De draad wordt automatisch verlengd. Het mes op het beschermschild verkort de draad op de toegestane lengte (fig. 9b). m Voorzichtig: verwijder regelmatig alle resten van gras en onkruid om een oververhitting van de schachtbuis te voorkomen. Resten van gazon, gras en onkruid blijven onderaan het beschermschild (fig. 9c) vastzitten en verhinderen daardoor een voldoende koeling van de schachtbuis. Verwijder de resten voorzichtig met een schroevendraaier of iets dergelijks. VERSCHILLENDE SNIJMETHODES Als het gereedschap correct met beschermkap en draadkop is gemonteerd, snijdt het onkruid en hoog gras op moeilijk bereikbare plaatsen, zoals b.v. langs omheiningen, muren en funderingen alsook rond bomen. Het kan eveneens voor het “afmaaien” worden gebruikt om vegetatie dicht over de grond te verwijderen of een bepaald gebied op te schikken voor een betere voorbereiding van een tuin. m ATTENTIE! Zelfs bij zorgvuldig gebruik heeft het snijden langs funderingen, muren van steen of beton enz. een verhoogde slijtage van de draad tot gevolg. TRIMMEN / SNOEIEN Zwenk de trimmer met sikkelachtige bewegingen van de ene kant naar de andere. Hou de draadkop steeds evenwijdig met de grond. Controleer het terrein en leg de gewenste snijhoogte vast. Leid en houd de draadkop in de gewenste hoogte voor een gelijkmatige snede (fig. 9d). LAGER TRIMMEN Hou de trimmer exact voor u lichtjes schuin zodat de onderkant van de draadkop zich boven de grond bevindt en de draad de juiste snijplaats raakt. Snij steeds weg van uzelf. Trek de trimmer nooit naar u toe.

SNIJDEN LANGS EEN OMHEINING / FUNDERING

Nader al snijdend langzaam gaasafrasteringen, lattenheiningen, muren van natuursteen en funderingen om er dichtbij te snijden zonder echter met de draad tegen de hindernis te slaan. Komt de draad b.v. met stenen, muren van steen of funderingen in aanraking, slijt hij af of rafelt hij uit. Slaat de draad tegen afrasteringsgaas, gaat hij breken.

Als u rond bomen trimt, nader langzaam teneinde de draad de schors niet raakt. Ga rond de boom en snij daarbij van links naar rechts. Nader gras of onkruid met de top van de draad en kantel de draadkop lichtjes naar voren. m WAARSCHUWING: wees bijzonder voorzichtig bij het afmaaiwerkzaamheden. Neem bij dergelijke werkzaamheden een afstand van minstens 30 m tussen uzelf en andere personen of dieren in acht. AFMAAIEN Bij het afmaaien wordt de hele vegetatie tot op de grond afgesneden. Te dien einde kantelt u de

Anleitung_GC_PT_2538_1_I_AS_SPK7__ 14.05.2019 13:33 Seite 54draadkop in een hoek van 30 graden naar rechts. Breng de handgreep in de gewenste positie. Hou rekening met verhoogd lichamelijk gevaar voor gebruiker, toeschouwers en dieren alsmede met het gevaar voor materiële schade door wegspringende voorwerpen (b.v. stenen) (fig. 9e). m WAARSCHUWING: verwijder met de trimmer geen voorwerpen van voetpaden enz.! De trimmer is een krachtig gereedschap; steentjes of andere voorwerpen kunnen 15 m en meer worden weggeslingerd en kunnen letsel of beschadigingen van auto’s, huizen en vensters veroorzaken. Zagen Het toestel is niet geschikt om te zagen.

8. Reiniging, onderhoud, opbergen,

transport en bestellen van wisselstukken

8.1 Vervangen van draadspoel/snijdraad

1. Draai de bevestigingsschroef (fig. 6a, pos. G)

tegen de richting van de wijzers van de klok in uit en verwijder hem (fig. 6b). Indien dit met de hand niet mogelijk is kan u er de sleutel (fig. 2, pos.

10) als hulpmiddel bijnemen.

Verwijder de spoel (fig. 6c, pos. H) en de veer (fig. 6c, pos. I) van de spil (fig. 6c, pos. J). De volgende onderpunten moeten alleen worden doorgevoerd als enkel de draad en niet de hele spil moet worden vervangen: n Verwijder de nog voorhanden zijnde snijdraad uit de spoel. n Leg een nieuwe snijdraad in het midden samen en leg de lus in een van de spleten van de draadverdeelplaat (fig. 6d). n Wind de draad met de wijzers van de klok mee met spanning op zoals getoond in de figuur (fig. 6e), waarbij de beide helften gescheiden worden door de draadverdeelplaat. Wind de gehele draad op telkens de laatste 15 cm maar op.

3. Maak elk draadeinde in een spleet (fig. 6f, pos.

L) telkens aan de overkant van de spoel vast.

4. Steek de veer het binnenste van de spoel in en

leid elk draadeinde doorheen een van de ogen in de spoelhouder (fig. 6c, pos. K).

5. Schuif de spoel de spoelhouder in. Let er goed

op dat de veer over de spil glijdt en niet klem gaat zitten.

6. Druk met een hand de spoel de spoelhouder in

en schroef met de andere hand de bevestigingsschroef vast (fig. 6g).

7. Trek flink aan elk draadeinde zodat de draad uit

de spleten vrijkomt.

8. Snij de overtollige draad op ca. 13 cm terug.

Daardoor zal de motor bij het starten en opwarmen minder zwaar worden belast.

8.2 Onderhoud van de luchtfilter

Als luchtfilters vervuild zijn, gaat het motorvermogen achteruit omdat te weinig lucht naar de carburator wordt toegevoerd. De filter dient daarom regelmatig te worden gecontroleerd. De luchtfilter dient om de 25 bedrijfsuren te worden gecontroleerd en, indien nodig, schoongemaakt. Bij zeer stoffige lucht dient de luchtfilter vaker te worden gecontroleerd.

1. Verwijder het luchtfilterdeksel (fig. 10a).

2. Ontneem het filterelement.

3. Maak het filterelement door uitkloppen of

4. De assemblage gebeurt in omgekeerde

volgorde. Let op! Luchtfilter nooit met benzine of brandbare oplosmiddelen schoonmaken. Luchtfilter met perslucht of door uitkloppen reinigen.

8.3 Onderhoud van de bougie

Vonkafstand van de bougie = 0,6 mm. Haal de bougie met een kracht van 12-15 Nm aan. Controleer de bougie voor het eerst na 10 bedrijfsuren op vervuiling en reinig haar, indien nodig, m.b.v. een koperdraadborstel. Daarna de bougie om de 50 bedrijfsuren onderhouden.

1. Trek er de bougiestekker met een

draaiende beweging af.

2. Verwijder de bougie (fig. 11b) m.b.v. de

bijgaande bougiesleutel.

3. De assemblage gebeurt in omgekeerde

8.4 Slijpen van het mes van de beschermkap

Het mes van de beschermkap (fig. 7a/pos. R) kan mettertijd bot worden. Mocht u dit vaststellen, dan draait u de schroef los waarmee het mes van de beschermkap aan de beschermkap is bevestigd. Zet het mes in een bankschroef vast. Slijp het mes met een platte vijl en let er goed op dat u de hoek van de snijkant niet verandert. Vijl slechts in één richting.

8.5 Carburator afstellingen

Let op! Afstellingen van de carburator mogen slechts door de geautoriseerde klantenservice worden uitgevoerd. Voor alle werkzaamheden op de carburator dient

Anleitung_GC_PT_2538_1_I_AS_SPK7__ 14.05.2019 13:33 Seite 55eerst de luchtfilterafdekking te worden gedemonteerd zoals getoond in fig. 10a-10b. Afstellen van de gastrekkabel: Mocht het maximum toerental van het apparaat na verloop van tijd niet meer worden behaald en mochten alle andere oorzaken volgens hoofdstuk 11 ‘Verhelpen van fouten’ uitgesloten zijn, dan kan het nodig zijn de gastrekkabel bij te regelen. Controleer daarvoor eerst of de carburateur bij volledig doorgedrukte gashendel helemaal opengaat. Dit is het geval als de hendel M bij vol gas tegen het huis van de carburateur aanslaat (fig. 12a). Fig. 12a toont de correcte afstelling. Als de hendel M niet tegen het huis van de carburateur aanslaat, dan is een extra afstelling noodzakelijk. Om de gastrekkabel bij te regelen zijn volgende stappen vereist: n Draai de contramoer (fig. 12b/pos. N) enkele omdraaiingen los. n Draai de verstelschroef (fig. 12b/pos. O) eruit, tot de hendel M bij volledig geactiveerd gas, zoals getoond in figuur 12a, volledig tegen het huis aanslaat. n Draai de contramoer terug aan. Afstellen van het stationaire toerental: Let op! Het stationaire toerental bij warme motor afstellen. Mocht de motor van het gereedschap bij niet ingedrukte gashendel afslaan en alle andere oorzaken volgens hoofdstuk 11 ”verhelpen van fouten” uitgesloten zijn, dient het stationaire toerental te worden bijgeregeld. Draai te dien einde de afstelschroef voor het stationaire toerental (fig. 12b, pos. P) met de wijzers van de klok mee tot de motor zonder te haperen stationair blijft draaien. Mocht het stationaire toerental te hoog zijn zodat het snijgereedschap meedraait, dient u het stationaire toerental door draaien van de desbetreffende afstelschroef te verlagen tot het snijgereedschap niet meer meedraait.

8.6 Milieubescherming

Vervuild onderhoudsmateriaal, afgewerkte oliën, vetten enz. naar een inzamelplaats brengen die daarvoor is voorzien. Verpakkingsmateriaal, metaal en kunststof laten recycleren.

8.7 Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden: V Type van het toestel V Artikelnummer van het toestel V Ident-nummer van het toestel V Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Voorzichtig: Berg het apparaat nooit langer dan 30 dagen op zonder de volgende stappen te doorlopen. Opbergen van het apparaat Als u het apparaat langer dan 30 dagen opbergt, dient het hiervoor te worden voorbereid. Anders zou de rest van de brandstof die zich in de carburateur bevindt verdampen en een rubberachtig bezinksel achterlaten. Dit zou de start kunnen bemoeilijken en dure herstelwerkzaamheden tot gevolg hebben.

1. Neem de dop van de brandstoftank langzaam

eraf om eventuele druk in de tank af te laten. Maak de tank voorzichtig leeg.

2. Start de motor en laat hem draaien tot de zaag

stopt teneinde de brandstof uit de carburateur te verwijderen.

3. Laat de motor afkoelen (ca. 5 minuten).

4. Verwijder de bougie (zie 8.3).

5. Giet een koffielepel schone tweetaktolie in de

verbrandingskamer. Trek meermaals langzaam aan het starterkoord om de binnenste componenten van een laag te voorzien. Draai de bougie er weer in. Aanwijzing: Berg het toestel op een droge plaats op en zo ver mogelijk verwijderd van eventuele ontstekingsbronnen, b.v. kachel, warmwaterboiler die op gas werkt, gasdroger enz.. Herinbedrijfstelling

1. Verwijder de bougie (zie 8.3).

2. Haal het starterkoord flink door om overtollige olie

uit de verbrandingskamer te verwijderen.

3. Maak de bougie schoon en let op de juiste

elektrode-afstand op de bougie, of monteer een nieuwe bougie met de juiste elektrode-afstand.

4. Maak het apparaat klaar voor gebruik.

5. Vul de tank met het juiste brandstof-oliemengsel.

Zie hoofdstuk ‘Brandstof en olie’.

Anleitung_GC_PT_2538_1_I_AS_SPK7__ 14.05.2019 13:33 Seite 569.2 Transport Voordat u het gereedschap transporteert dient u de benzinetank leeg te maken zoals beschreven in punt ”Opbergen”. Ontdoe het gereedschap met een borstel of handveger van grof vuil. Demonteer de geleidesteel zoals beschreven in punt 6.1.4.

10. Afvalbeheer en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

Storing Megelijke oorzaak Oplossing De motor van het gereedschap start niet. Foutieve procedure bij het starten. Neem de aanwijzingen voor het starten in acht. Bougie vol roet of vochtig Bougie reinigen of door een nieuwe vervangen. Carburator fout afgesteld Naar de geautoriseerde klantenservice gaan of het gereedschap naar ISC-GmbH sturen. De motor van het toestel slaat aan maar heeft niet het volle vermogen Choke-hendel niet correct afgesteld Choke-hendel naar de stand “ ” brengen. Vervuilde luchtfilter Luchtfilter schoonmaken Carburator fout afgesteld Naar de geautoriseerde klantenservice gaan of het gereedschap naar ISC-GmbH sturen Motor draait onregelmatig Foutieve elektrodeafstand van de bougie Bougie schoonmaken en elektrodeafstand instellen of een nieuwe bougie indraaien.. Carburator fout afgesteld Naar de geautoriseerde klantenservice gaan of het gereedschap naar ISC-GmbH sturen Engine smokes excessively Verkeerde brandstofmengeling Use the correct fuel mix (see fuel mixing table) Carburator fout afgesteld Naar de geautoriseerde klantenservice gaan of het gereedschap naar ISC-GmbH sturen

11. Verhelpen van fouten

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van ISC GmbH.

GARANTIEBEWIJS Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant

kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de

hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anleitung_GC_PT_2538_1_I_AS_SPK7__ 14.05.2019 13:33 Seite 9495
