GEBRUIKSAANWIJZING TVAC25000 ABUS

Gebruikershandleiding

Brugerhandbog

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kut nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 34.

Dansk

Gebruikershandleiding

V e r s i e 0 5 / 2 0

De originele handleiding is in het Duits. Bewaren om eventueel later te raadplegen!

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan alle geldende Europese en nationale richtlijnen. De overeenstemming met deze richtlijnen is gecontroleerd, de bijbehorende verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) beschikbaar.

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker.Deze handleiding in alot nemen!

Lees de gebruiksaanwijzing voor gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaaren. Alle rechten voorbehonden

Als u vragen heeft=kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installmentiehandleiding is met de grootste zorg samengesteld. Wanner u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op dechterzijde van deze handleiding hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich hetrecht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er worden geen enkele garantie gegeven voor de inhoud van dit document.

Uitleg van de symbolen

Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.

Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die inucht要去en genomen.

Dit symbol vindt u bij de tips en informatatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

In geval van schade als gevolg van het Niet in acht nemen van deze bedieningsinstrumenties komt de garantie te vervallen. ABUS is Niet aansprakelijk voor eventuele gevolgschade!

ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het Niet inRCTn nemen van de veiligheidsinstructies.
In dergelijkke geallen komt de garantie te verrallen.

Dit apparaat is gefabricceerd in overeenstemming met de geldende internationale visilheidsnormen. Lees\ deze visilheidsinstrumentes s.v.p. zorgvuldig door.

Veiligheidswaarschuwing

1. Voedingsspanning

100-260V AC,47-63 Hz

Gebruik dit apparaat uitsluitend met het type netvoeding dat op het etiket is aangegeven. Wanner u niet zeker bent van de netspanning die aan uw woning worden geleverd,kest u contact opnemen met uwplaatselijke energieleverancier. Koppel het apparaat los van het lichtnet voordat u onderhouds- of installmentieprocedures uitvoert.

1. Overbelasting

Voorkom overbelasting ven een stopcontact, verlengkabel of adapter. Door overbelasting kan brand of een elektrische schok worden veroorzaakt.

1. Vloeistoffen

Beschem het apparaat gegen indringen van vloeistoffen.

1. Reiniging

Koppel het apparaat voor reiniging los van het lichtnet. Gebruik een vochtige doek (geen oplosmiddelen) om stof van het apparaat te verwijderen.

1. Accessoires

Gebruik geen accessoires die nicht worden ondersteund. Hierdoor können gevaarlijke situatives ontstaan of kan het apparaat worden beschadigd.

1. Opstelling

2. Gebruik dit apparaat uitsluitend in een droge en stofvrije omgeving.

3. Plaats dit apparaat Niet in de directe omgeving van een radiator of een andere warmtebron.
4. Plaats het apparaat uitsluitend in omgevingen met een temperatuur van 0^ 50^ .

Waarschuwingen

Neem alle veiligheids- en bedieningsinstructies in acht voordat u het apparaat inschakelt!

1. Neem deze aanwijzingen in acht om beschadigingen aan de stekker of de kabel te vermiijden:

2. Breng geen wijzigingen aan in de stekker of de kabel.

3. Verbreek de verbinding met het Lichtnet door de stekker vast te houden. Trek de stekker nicht aan de kabel uit het stopcontact.

4. Houd verwarmingsbronnen zo ver möglichk uit de buurt van de netkabel om smelten van de vinylmantel te voorkomen.

5. Neem deze aanwijzingen inucht. Niet inucht nemen van een of alle aanwijzingen kan een elektrische schok veroorzaken.

6. De behuizing mag uitsluitend worden geopend voor hetplaatsen van een harde schijf. Koppel dit apparaat los van hetlichtnet voordat u hiermee begint.

7. Plaats geen metalen of brandbare voorwerpen in het apparaat.
   Maak tijdens onweer gebruik van een blikksembeveiliging om schade te voorkomen.

8. Gebruik het apparaat Niet wanner het gebreken vertoont. Er kan ernstige schade ontstaan wanner u een defect apparaat blijft gebruiken. Neem contact op met uw leverancier wanner het apparaat defect is.

Bij installmentie in een bestaand videobewakingssysteme dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel worden geadviseerd om de installmentie en de aanleg van de bedrading te lately uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet vormen nicht alleen een gevaar voor u maar ook voor anderen.

Zorg er bij het aansluiten van het volledige system voor dat het Lichtnet en het laagspanningscircuit gez开会en blijven en tijdens normala gebruik of bij storing Niet met elkaan in contact konnen kom.

Uitpakken

Behandel het apparaatijdens het uitpakken zeer voorzichtig.

Wanner de verpakking is beschadigd,要去 u als eerste het apparaat controeren. Wanner u beschadigingen aan het apparaat vaststelt,stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Inhoudsopgave

1. Gebruik volgens voorschrift 35
2. Leveringsomvang 35
3. Kenmerken en functies 35
4. Omschrijving van de aansluitingen 36
5. Omschrijving van de aansluitvarianten 36

5.1 Gebruik met PoE geschichte producten 36
5.2 Gebruik met nicht PoE geschichte producten 37

1. Onderhoud en reiniging 37

6.1 Onderhoud 37
6.2 Reiniging 38

1. Verwijdersen 38
2. Aansluitingen van de pennen 38
3. Technische gegevens 39

1. Gebruik volgens voorschift

Deze PoE injector dient voor de overdracht van data en spanning via een standard networkkabel. De spanning (48 VDC) word over Niet gebruekteaderparen van een netwerkkabel overgedragen. De injector kan met ABUS IP camera's die geschikt zich voor PoE gezrukt worden. M.b.v. de PoE splitter (TVAC25010) kan de injector worden gezrukt voor ABUS IP camera's die nicht geschicht zich voor PoE.

Een gedetailleerde omschrijving van alle functies vindt u in hoofdstuk 3 "kenmerken en functies".

2. Leveringsomvang

PoE Injector

Voedingskabel

Gebruikershandleiding

3. Kenmerken en functies

Voor de transmissie van voeding en data over een netwerkkabel, compatibel met alle ABUS IP camera's
Maximale afstand: 100 meter
- Compatible met IEEE 802.3af standard
- Voor transmissie van voeding en data voor alle ABUS IP camera's zonder PoE, in combinatie met de PoE splitter (TVAC25010)
- Plug & Play
- Beschermd gegen kortsluiting
- Beschermd gegen overbelasting
- Beschermd gegen hoogspanning

Bij een uitgangsspanning over 52 VDC schakelt de injector automatisch uit

4. Omschrijving van de aansluitingen

①	Spanningsvoorziening 100 –	260 VAC, Voedingskabel
②	RJ-45 Ingang Afgeschermde	RJ-45 bus voor bv. Router, Access Point etc.
③	RJ-45 Uitgang Afgeschermde	RJ-45 bus voor de PoE overdracht

5. Omschrijving van de aansluitvarianten

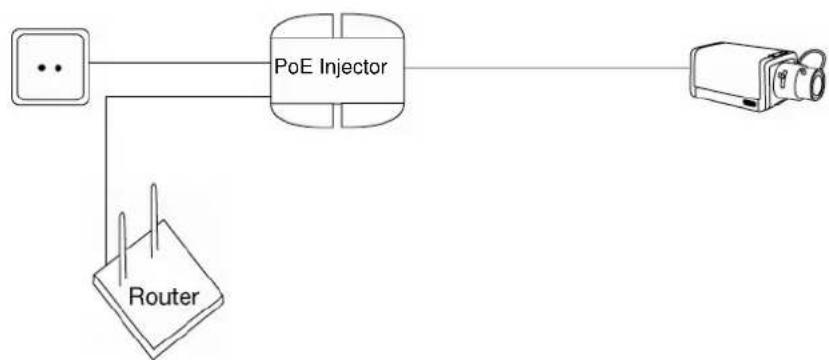

5.1 Gebruik met PoE geschichte producten

Let op:

Controller of dat de apparatuur geschikt is voor PoE voordat u met de installmentie begint.

1. Steek de voedingskabel in de spanningsaansluiting van de injector. De LED Licht nu rood op.
2. Verbindt de RJ-45 aansluiting die zich aan bezelfde Kant van de spanningsvoorziening bevindt met de Router, Access Point etc.
3. Verbindt nu de injector met het PoE product, maak hiervoor gebruik van een netwerkkabel uit de 5^e categorie (bv. TVAC40800 - TVAC40850).
4. Als de injector een PoE product herkentlicht de LED groen op.

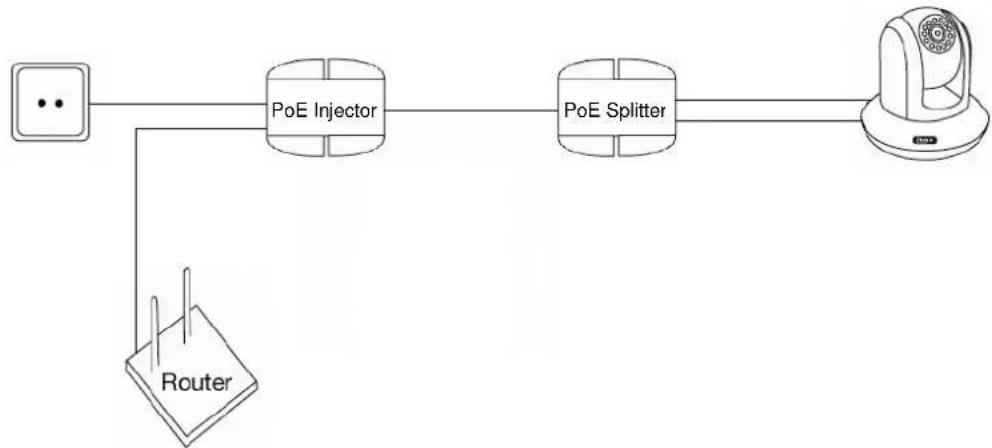

5.2 Gebruik met nicht PoE geschichte producten

Let op:

Controller of dat de apparatuur geschikt een spanningsvoorziening van 12 VDC benodigd voordat u met de installmentie begint.

1. Neem de injector in bedrijf, de LED Licht rood op.
2. Verbindt de injector met de PoE Splitter (TVAC25010) maar hiervoor gebruik van een netwerkkabeluit de 5 ^ categorie (bv. TVAC40800 - TVAC40850).
3. Sluit de splitter nu aan op de LAN interface en de voedingsspanning van de camera, de LED van de splitter Licht nu groen op.
4. Als de injector een PoE product herkent,licht de LED groen op.

6. Onderhoud en reiniging

6.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanner het vermoeden bestaat dat veilig gebruik van het product Niet langer gegarandeerd kan worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het Niet per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik Niet meer möglichk is wanneer

• het apparaat zichtaar is beschadigd of
• het apparaat Niet meer functioneert.

Let op:

Dit product is voor de gebruiker onderhoudsvrij. Binnenin het apparatusaat bevinden zich geen onderdelen die kuren worden gecontroleerd of gerepareerd. Het apparatusaat hoeft dus nooit te worden geopend.

6.2 Reiniging

Veeg het product af met een schone, droge doek. Wanner het apparaat sterk verruild is, kunt u de doek bevochtigen met lauw water.

Let er op dat er geen vloeistoffen in het apparaat verechtkomen, hierdoor kan het apparaat onherstelbaar worden beschadigd. Gebruik geen chemische reinigingsmiddelen. Hierdoor kan het oppervlak van de behuizing worden aangetast.

7. Verwijdersen

Apparaten met dit teken mogen nicht met huishoudelijk vuil worden afgevoerd. Voer dit product aan het einde van de levensduur af in overeenstemming met deplaatselijk geldende wet- en regelgeving.

8. Aansluitingen van de pennen

	RJ45 ingang (alleen Data)		RJ45 uitgang (Data en Spanning)
PIN	Art Omschrijving	Art Omschrijving
1	Rx+	Dataontvangst		Rx+ Dataontvangst
2	Rx-	Dataontvangst		Rx- Dataontvangst
3	TX+	Dataoverdracht		TX+ Dataverdracht
4	U Niet	gebruikt -VDC Voedingsspanning (+)
5	U Niet	gebruikt -VDC Voedingsspanning (+)
6	TX-	Dataoverdracht		TX- Dataverdracht
7	U Niet	gebruikt -VDC Voedingsspanning (-)
8	U Niet	gebruikt -VDC Voedingsspanning (-)
Let op: Pin 7 en 8@mogen nicht worden aingesloten worden op de aarde.

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.
Alle rechten, inclusief de vertaling, voorbehonden. Reproductions van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijk toestemming van de uitgever.
Nadruuk, ook in uittreksel, verboden.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehonden.
