BRUGSANVISNING TVAC25000 ABUS
Denne manual hører sammen med dette produit. Den indeholder vigtig information som skal bruges under opsætning og afterfolgende ved service. Dette skal huskes øgså narrprodukter gives videre til,anden part. Laes derfor denne manual grundigt igennem øgså for fremtiden.
Indholdet kan ses med sideanvisninger kan vindes i indekset pa side 44.
TVAC25000

Bedienungsanleitung
Version 05/2010
C E
vi takker Dem fordi du har kobot dette produkt.
Dette produit opfylder alle krav og regulativer der findes savel nationalt som europaeisk. Konformiteteten er afterafprovet, og de relevante erklæringer og underlag er mulige at fag hos producenten (www.abus-sc.com).
For at opnà dette tilstand og sikre en idriftsætning utden farer mä du som bruger sætte dig ind i dette betjeningsvejledning!
Inden idriftsætning af produitet læs da—hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!
Alle indeholdte firmanavne og produktbeskrivelser er varemaerker hos den aktuelle producent og der tages forbehold for alle rettigheder.
Ved sporgsmål henvend Dem da til din forhandler eller installeratø!

Haeftelses udelukning
Denne betjeningsvejledning er lavet med den storst omhu. Skulle der alligevel vare udslag ell
unogajtigheder sa meddel os det venligst via den adresse der star pa bagsiden af vejledningen.
ABUS Security-Center GmbH tager ici anvar for tekniik ell typografiske fejl, og forbeholder sig retten til at til enhver tid og eden forudgende advisering at foretage eendringer ved produkt et og betjeningsvejledningen.
ABUS Security-Center kan ici stilles til ansvar erer haeftelse for folgeskader ved brug af produkt savel i drift som ibrugtagning.Der gives ingen garanti for indholdet af dette dokument.
Ikon folklore

Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.

Et udrabstegn I en trekant, betyder at man skal kigge i manualen after vigtige henvisninger..

Dette symbol findes nár der bliver gives vigtige oplysninger.
Vigtige sikkerhedsinformationer

Garantien forsvdner hvis anbefalinger I manualen ikke fjgges nøjagtigt. ABUS er/DDke ansvarlig for konsekvenserne af dette!

ABUS vil参加会议 for skader af egendom aller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne. I sādanne tilfælde ophrer garantien.
Denne enhed er lavet after internationale sikkerhedsstandarter, laes venligst sikkerheds instruktionerne omhyggeligt.
Sikkerhedsinstruktioner
- Hoved forsyning
100-260VAC,47-63Hz
Forsyn dette produit med en stromforsyningstype af typen der star pa mærkaten. Hvis du ikke er sikker pa hvilken forsyring der findes i dit hjem,kontakt derfor dit lokale elforsyningsirma.Fjern produktet fra hovedforsyningen for du starter installationen.
- Overbelastning
Lad vær med at overbelaste en vægkontakt, en forlænger eller en adapter. Dette kan resultere i elektrisk ild eller stød.
- Vaesker
Installer kun enheden i tore og stovbeskyttede rum, beskyt enheden imod alle slags former for vaesker.
- Rensning
Fjern enheden fra hovedforsyningen. Brug en let dampet klud(Ingen oplosningsmidler) til at stove af Produktet.
- Tilbehør
Lad vaer med at bruge tilbehør som ikke er godkendt, dette kan give skader påproduktet.
-
Placering
-
Placer kun enheden i tøre og støvbeskyttede omrader.
- Beskyt encheden med alle former for væsker.
- Placer/DD: enheden nær radiatorer/DD: varmeblaesere.
- Placer enheden i miljoer med temperaturer imellem 0^ 50^ .
Advarsler
Følg alle sikkerheds instruktioner før at installationen beynder!
-
Følg alle disse bestemmelse for at undgå skader af strømledningen og stikket.
-
Lad vaer med at ændre strømledningen eller stikket vilkårligt.
Vær sikker pa at afkoble ledningen när du holder i stikket. -
Hold varme enheder sa langt væk fra ledningen, for at undgå at vinyl kappen kan smelte.
-
Følg disse instruktioner. Hvis ikke, kan det forsage elektrisk stød:
-
Aben ikke hovedenheden eller strømforsyningen.
-
Lad vaer med at indsaete metal aller brandfarlige ting i enheden.
For at undgå skade ved lyn, brug derfor an overspaendings beskytter. -
Lad vær med at bruge produktet hvis det er gæt i stykker. Hvis dette gøres, kan der ske større skade.. Kontakt den lokale leverandør hvis produktet er gæt i stykker.

I tvivl, brug derfor en professionel elinstalator til at installere og opsætte elektricitet tilproduktet. Forkert installation er til fare for dig og andre.
Installer det sáledes at ingen frie strømkabler kankommen I kontakt med personer under brug og ved problemer.
Udpakning
Nár du pakker apparatet ud skal dette gores med forsigtighed.

Ved en eventuel beskadigelse pa forpakningen da tjek venligst om enheden ogsa har synlige tegn pa skade. Safremt at dette er tilfaeldet skal du hurtigst muligt returnere/ gore opmaerksom pa dette overfor leverandoren.
Indholdsfortegnelse
- Korrekt anvendelse 45
- Leveringsomfang 45
- Kendetegn og Funktioner 45
- Beskrivelse af tilslutningerne 46
- Beskrivelse af tilslutningsvarianterne 46
5.1 Anvendelse med PoE-egnede slutapparater 46
5.2 Anvendelse med/DD KoE-egnede slutapparater 47
- Vækanskaffelse 48
- Tilslutningsoversigt af pins 48
- Tekniske data 48
1. Korrekt anvendelse
Denne PoE-injektor anvendes til overforsel af data og strøm via et almindeligt netværskabel. Strømmen overfores med 48 VDC via de/DDke anvendte lederpar af et kategori 5-netværskabel. Injektoren kan anvendes med PoE-egnet ABUS IP-kameraer. I forbindelse med PoE-splitteren (TVAC25010) kan denne injektor anvendes til kombineret spændings- og dataoverforsel til ABUS IP-kameraer.uden PoE.
En udforlig functionsbeskrivelse finder du i kapitel ,3. Kendetegn og Funktioner"
2. Leveringsomfang

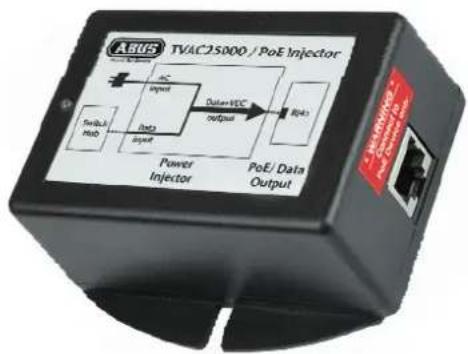

PoE-injektor

Elkabel

Brugerhandbog
3. Kendetegn og Funktioner
- Til transmission af storm og data via netværks kabel for alle PoE kompatible ABUS IP kameraer
Transmission rækkevidde op til 100m - Kompatibel med IEEE 802.3af standard
- Kan benytttes i forbindelse med PoE splitter (TVAC25010) til strøm og data transmission til ABUS IP kameraer.uden PoE
- Plug & Play
Kortslutningssikker
Overbelastningsbeskytelse
Hogspændingsbeskyttelse
Ved en udgangsspaending over 52 VDC slukker apparatet automatisk
4. Beskrivelse at tilslutningerne


| ① | Spændingsforsyning 100 – 260 VAC, Elkabel | |
| ② | RJ-45-indgang Afskærmet RJ | -45-hunstik for f.eks. router, access point osv. |
| ③ | RJ-45-udgang | Afskærmet RJ-45-hunstik for PoE-overførslen |
5. Beskrivelse af tilslutningsvarianterne
5.1 Anvendelse med PoE-egnede slutapparater

Paspa:
Inden du starter med installationen, skal du kontrollere, at slutapparatet er PoE-egnet.

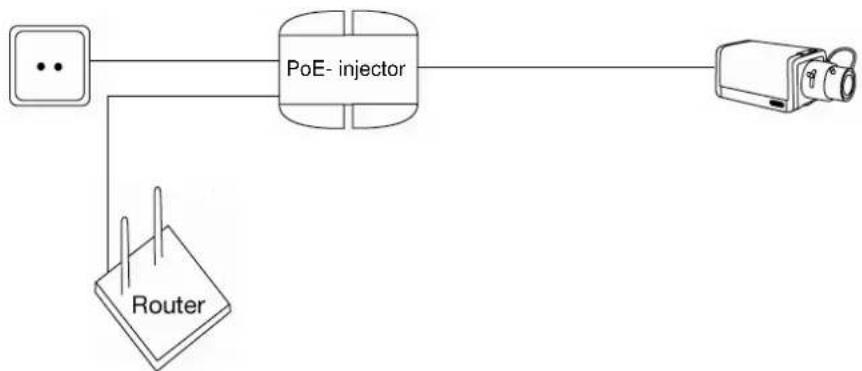

- Sæt det 3-polede elkabel i injektorens spændingstilslutning. Injektorens LED lyser nu rød.
- Tilslut den RJ-45-tilslutning, som befinder sig på samme side som strømtilslutningen, med en router, access point osv.
- Tilslut nu injektoren til et PoE-egnet slutapparat, hertil skal du anvende et kategori 5e-netværskabel (f.eks. TVAC40800 - TVAC40850).
- Sá snart injektoren registrarer et PoE-egnet apparat, lyser LED'en gront.
5.2 Anvendelse med/DDe PoE-egnede slutapparater

Paspa:
Inden du starter med installationen, skal du kontrollere, at slutapparatet har brug for en spændingsforsyning på 12 VDC.

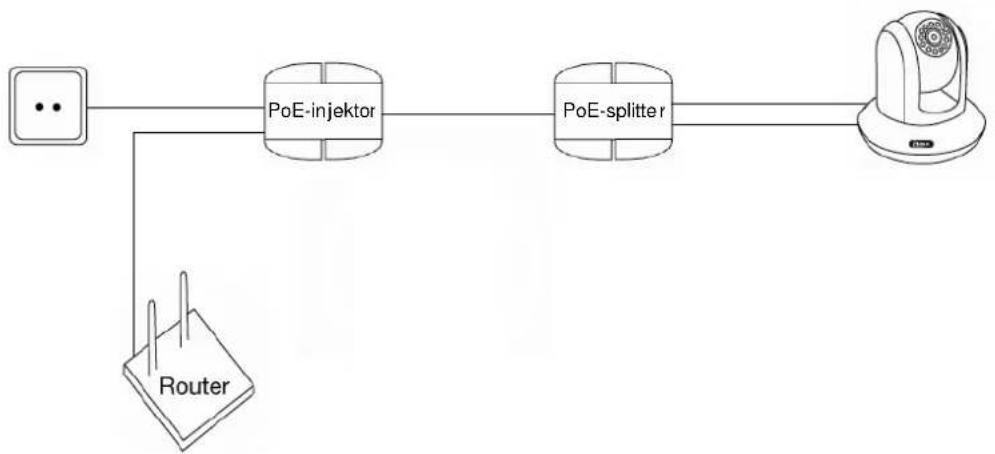

- Tag injektoren i brug, LED'en lyser nu rødt.
- Tilslut nu injektoren til PoE-splitteren (TVAC25010), hertil skal du anvende et kategori 5enetværskabel (f.eks. TVAC40800 - TVAC40850).
- Nu skal du tilslutte splitteren til LAN-interfacet og til kameraets spændingsforsyning, splitterens LED lyser nu gront.
- Sā snart injektoren registrarer et PoE-egnet apparat, lyser LED'en gront.
Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.
Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skalprodukter saettes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.
Det kan antages, at en risikofri drift违法犯罪 er mulig, nár
- apparatet har tydelige beskadigelser,
- apparatet seks laengere fungerer

Vær venligst opmaerkso ma:
Produktet er vedligeholdesesfrit for dig. Der er ingen deli i den indvendige del produit, som kræver kontrol eller vedligeholdelse. Du ma aldrig abne det (bortset fra det akkumulatorskift, der bliver beskrevet i/DDenne betjeningsvejledning).
6.2 Rengoring
Rengør Produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Vaeopmaerksopa,at der icke komer vaesker ind i apparatet
Anvend ikke kemiske rengøringsmidler, ogær sikker på at der ikkekommen vand ind i kameraet.
7. Vækanskaffelse

Dette apparat skal anbringes på et kommunalt affaldsstation, og dette er også kendetegnet ved disse elektroniskeprodukter, hvor man har pligt til at sorge for en korrekt afskaffelse. Spørg din forhandler hvorledes da der findes retslige vegjledninger for dette.
8. Tilslutningsoversigt af pins
| RJ45-indgang (kun data) | RJ45-udgang (Data og spænding) | |||
| PIN | Type Beskrivelse | Type Beskrivelse | ||
| 1 | Rx+ | Datamodtagelse | Rx+ | Datamodtagelse |
| 2 | Rx- | Datamodtagelse | Rx- | Datamodtagelse |
| 3 | TX+ | Dataoverførsel | TX+ | Dataverførsel |
| 4 | U Ikke | anvendt -VDC Spændingstilførsel (+) | ||
| 5 | U Ikke | anvendt -VDC Spændingstilførsel (+) | ||
| 6 | TX- | Dataverførsel | TX- | Dataverførsel |
| 7 | U Ikke | anvendt -VDC Spændingstilførsel (-) | ||
| 8 | U Ikke | anvendt -VDC Spændingstilførsel (-) | ||
| Pas på: Pin 7 og 8 på化进程 til masse. | ||||
9. Tekniske data
| Typenummer TVAC25000 | |
| Indgange | 1x RJ-45 (data); 1x spændingsindgang (3-polet elkabel) |
| Indgangsspænding | 100 - 260 VAC (47 - 63 Hz) |
| Indgangsstrøm | 0,4 A @ 110 VAC 0,2 A @ 220 VAC |
| Udgange | 1x RJ-45 (PoE, data & spænding) |
| Udgangsspænding | 48 VDC |
| Udgangseffekt | Min. 15,4 W |
| Datarate | 10/100 MB/s |
| Tilslutningstype | 2 x afskærmet RJ-45 (EIA 568A og EIA 568B) |
| Driftstemperatur | 0° - 50°C |
| Luftfugtighed | Maks. 90%,/DD |
| Mål (BxHxD) | 86 mm x 36 mm x 76 mm |
| Vægt | 150 g |
Impressum
Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der mä ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr.uden forudgående tilladelse fra udgiveren. Denne brugervejledning reflekterer de kende til dato tekniske specifikationer. Vi forbeholder os retten til atændre frit og.uden forudgående advisering.
