MODE D'EMPLOI TVAC25000 ABUS

Ce mode d'emploi apparait à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Vous trouvez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 24.

Nederlandss

Original du manuel en français. Conserver pour usage suivant!

Nous vous remercions de l'achat de ce produit.

Ce produit remplit les réquisits des directives européennes et nationales en vigueur. La conformité en a été prouvée, les déclarations et documents correspondants sont consultables auprès du fabricant (www.abus-sc.com).

Afin de maintenir cet état et d'assurer une exploitation sans danger, vous devez absolument respecter ce manuel de commande!

Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions de commande et de sécurité!

Tous les noms de firme et désignations de produit sont des marques du propriétaire respectif. Tous droits réservés.

En cas de questions, consultez votre installateur ou partenaire spécialiste!

Non-responsabilité

Ce mode d'emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l'adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve du droit d'effectuer à tout moment sans annonce préalable des modifications au produit et aux manuels de commande. ABUS Security-Center n'est pas responsable de dommages directs et indirects, liés à l'équipement, la performance et l'usage de ce produit. Aucune garantie n'est accordée pour le contenu de ce document.

Explication des symboles

Un éclair dans le triangle signifie qu'il y a un danger pour la santé, par exemple, une décharge électrique.

Un point d'exclamation dans le triangle renvoie à une remarque importante dans ce manuel à laquelle il faut penser.

Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

Conseils de sécurité importants

La garantie ne couvre pas les dommages causés par le non-respect de ce mode d'emploi. ABUS n'est pas tenu de vous indemniser de vos pertes indirectes!

ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité.

La garantie ne couvre pas de tels cas.

Cet appareil a été fabriqué en conformité avec les normes de sécurité internationales. Veuillez lire attentivement ces conseils de sécurité.

Conseils de sécurité

1. Alimentation secteur

100 - 260 V, courant alternatif 47 - 63 Hz

N'utilisez ce produit qu'avec le type d'alimentation électrique indiqué sur l'étiquette. Si vous n'êtes pas sûr du type de courant électrique dans votre maison, demandez-le à votre compagnie d'électricité.

Débranche le produit du secteur avant de commencer toute procédure d'installation ou d'entretien.

1. Surcharge

Ne surchargez pas votre prise de courant, votre rallonge ou votre adaptateur, car ceci peut avoir pour conséquence un feu ou une décharge électrique.

1. Liquides

Protégez l'appareil contre toute pénétration de liquides.

1. Nettoyage

Débranchez le produit de la prise de courant avant le nettoyage. Utilisez un chiffon humide (sans solvants) pour épousseter le produit.

1. Accessoires

Ne pas utiliser d'accessoires non agréés, car ceux-ci peuvent être dangereux ou endommager le produit.

1. Emplacement
2. N'installer l'appareil que dans des pièces sèches et à l'abri de la poussière.
3. Ne pas installer l'appareil à proximité d'un radiateur ou d'une bouche d'air chaud. N'installer l'appareil que dans des endroits où la température se situe entre et 60°C.

Avertissements

Suivez tous les conseils de sécurité et le mode d'emploi avant d'allumer l'appareil !

1. Suivez ces instructions pour ne pas endommager le cordon d'alimentation ou la fiche :
2. Ne pas modifier ou transformer arbitrairement le cordon d'alimentation ou la fiche.
3. Débrancher le cordon d'alimentation en le tenant par la fiche.
4. Eloquent ne plus possible les apparciels de chauffage du cordon d'alimentation pour éviter que le revêtement en vinyle ne fonde.
5. Suivez ces instructions. Le non-respect d'une instruction peut entraîner une décharge électrique :
6. N'ouvrez pas le boîtier ou l'alimentation de l'appareil.
7. Ne pas introduire d'objets métalliques ou inflammables dans le produit. Utiliser une protection contre les surtensions afin d'eviter que l'appareil soit endommagé par la foudre.
8. Ne pas utiliser le produit lorsqu'il est en panne. Si vous continuez à utiliser le produit alors qu'il est défectueux, vous risquez

Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension d'alimentation pendant l'installation dans un système de vidéosurveillance existant.

Dans le doute, faites monter, installer et cabler votre appareil par un Electricien professionnel. Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais aussi pour d'autres personnes.

Cablez l'ensemble du système en faisant en sorte que le secteur et le circuit de basse tension restent séparés et qu'ils ne puissent entrer en contact lors d'une utilisation normale ou suite à une défaillance.

Déballage

Lorsque vous sortez le dispositif de l'emballage, traitez-le avec grand soin.

En cas d'un dommage eventuel de l'emballage original, testez d'abord le dispositif. Si le dispositif démontre des dommages, renvoyez-le avec l'emballage et informez-vous auprès du service de livraison.

Contenu

1. Usage approprié 25
2. Livraison 25
3. Caractéristiques et fonctions 25
4. Description des branchements 26
5. Description des variables de branchement 26

5.1 Usage avec dispositifs finaux pour PoE 26 5.2 Usage avec dispositifs finaux qui ne fonctionnent pas avec PoE 27

1. Entretien et nettoyage 27

6.1 Entretien 27 6.2 Nettoyage 28

1. Recyclage 28
2. Raccordements des pins 28
3. Données techniques 29

1. Usage approprié

L'injecteur PoE sert pour la transmission de données et courant par un câble réseau usuel. Le courant est transmis avec un 48 VDC par les paires non utilisées d'un câble réseau de catégorie 5. L'injecteur peut être utilisé avec des caméras IP ABUS prévues pour PoE. En connexion avec un splitter PoE (TVAC25010), cet injecteur peut être utilisé pour la transmission de tension et de données combinée à des caméras IP ABUS sans PoE.

Une description détaillée des fonctions se trouve dans le chapitre „3. Caractéristiques et fonctions".

2. Livraison

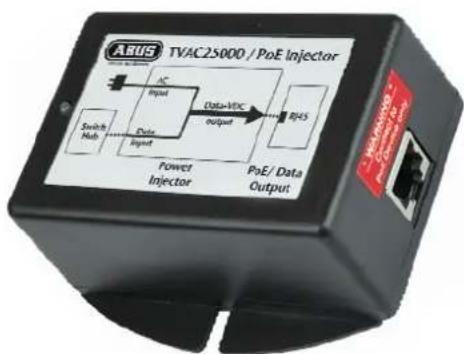

PoE Injecteur

Cable reseau

Manuel utilisateur

3. Caractéristiques et fonctions

Pour la transmission de courant et de données sur un câble de réseau, compatible avec tous les caméras IP PoE d'ABUS - Distance de la transmission jusqu'à 100m - Compatible avec IEEE 802.3af - Utilisation avec PoE splitter connection (TVAC25010) pour combiner transmission de courant et de données pour les caméras IP d'ABUS sans PoE - Fonction Plug & Play Anti-court-circuit Protection contre surcharge Protection haute tension

Avec une tension de sortie de plus de 52 VDC, le dispositif s'éteint automatiquement.

4. Description des branchements

①	Alimentation de tension 100-260 VAC, cable réseau
②	Entrée RJ-45 Douille RJ-45 protégée pour p.ex. router, point d'accès etc.
③	Sortie RJ-45 Douille RJ-45 protégée pour transmission PoE

Attention:

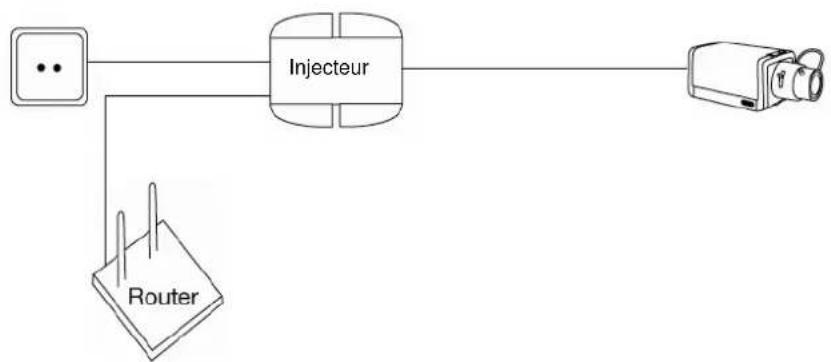

Avant de commencer avec l'installation, assurez-vous que le dispositif final fonctionne avec PoE.

1. Introduisez le câble réseau dans le raccordement de tension de l'injecteur. Le LED de l'injecteur est rouge.
2. Connectez le branchement RJ-45, qui se trouve au même côté que le branchement du courant, avec un router, point d'accès, etc.
3. Raccordez l'injecteur avec un dispositif final pour PoE, utilisez dans ce cadre un câble réseau de la 5e catégorie (ex. TVAC40800 - TVAC40850).
4. Dès que l'injecteur reconnaît un dispositif PoE, le LED est vert.

Attention:

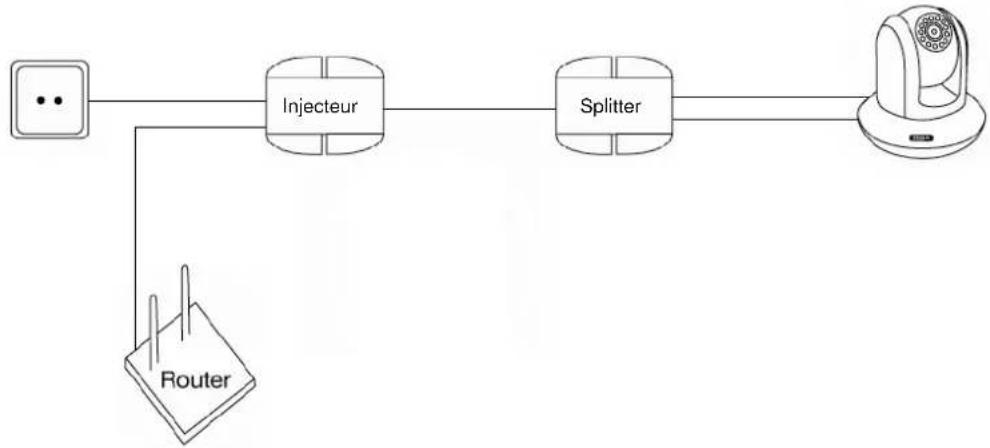

Avant de commencer avec l'installation, assurez-vous que le dispositif final nécessite une alimentation de tension de 12 VDC.

1. Exploitez l'injecteur, le LED est rouge maintenant.
2. Raccordez l'injecteur avec le splitter PoE (TVAC25010). Utilisez le câble réseau de la 5e catégorie (ex. TVAC40800 - TVAC40850).
3. Maintenant vous raccordez le splitter à l'interface LAN et à l'alimentation de tension de la camera, le LED du splitter est maintenant vert.
4. Dès que l'injecteur reconnaît un dispositif PoE, le LED est vert.

6.1 Entretien

Vérifiez régulièrement l'état physique du produit et contrôlez également si le boîtier présente des dommages.

Quand vous pensez qu'une utilisation sûre ne peut plus être assurée, déconnectez le produit et veillez qu'il ne puisse pas être utilisé par erreur. Enlevez les batteries.

Vous pouvez considérer qu'une utilisation sûre n'est plus possible quand

• Le dispositif montre un dommage visible,
• Le dispositif ne fonctionne plus.

Attention:

Le produit ne demande pas d'entretien. À l'intérieur du produit, il n'y a pas de pièces qui peuvent être vérifiées ou réparées, donne ne l'ouvre jamais.

6.2 Nettoyage

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sale, vous pouvez mouiller le tissu avec de l'eau tiède.

Veillez qu'aucun liquide n'arrive dans l'intérieur du dispositif, autrement le dispositif sera endommagé. N'employez pas de produits de nettoyage chimiques, autrement la surface du boîtier peut être affectée.

7. Recyclage

Des dispositifs avec cette image ne peuvent pas être mis dans un sac d'ordures ménagères. L'élimination de ce produit à la fin de la durée de vie se fait selon les régulations en vigueur.

8. Raccordements des pins

	Entrée RJ45(seules données)		Sortie RJ45(données et tension)
PIN	Art Description	Art Description
1	Rx+ Réception de données	Rx+ Réception de données
2	Rx- Réception de données	Rx- Réception de données
3	TX+ Transmissiion de données	TX+	Transmission de données
4	U	Pas utilisé -VDC	Alimentation de tension (+)
5	U	Pas utilisé -VDC	Alimentation de tension (+)
6	TX-	Transmission de données	TX-	Transmission de données
7	U	Pas utilisé -VDC	Alimentation de tension (-)
8	U	Pas utilisé -VDC	Alimentation de tension (-)
Attention:Pin 7 et 8 ne peuvent pas être branchés à la terre.

9. Données techniques

Numéro de type TVAC25000
Entrées 1x RJ-45 (données), 1x entrée de tension (câble réseau 3x)
Tension entrée 100 - 260 VAC (47 - 63 Hz)
Performance entrée 0,4 A @ 110 VAC0,2 A @ 220 VAC
Sorties 1x RJ-45 (PoE, données & tension)
Tension sortie 48 VDC
Performance sortie Min. 15,4 W
Taux de données 10/100 MB/s
Type raccordement 2 x RJ-45 protégé (EIA 568A et EIA 568B)
Température d'exploitation 0° - 50°C
Humidité Max. 90%, pas de condensation
Dimensions (LxHxP) 86 mm x 36 mm x 76 mm
Poids	150

Note de l'éditeur

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tous droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique, est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite. Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préavis.
