| Producttype | Uitbreidbaar draadloos alarmsysteem « Green Guard » |
| Merk / Model | Schwaiger HG1000 532 |
| Voeding van de centrale eenheid | 230 V netstroom + reservebatterij 9V (6LR61) |
| Voeding van de afstandsbediening | 1 batterij 12V type A27 |
| Voeding van de bewegingsmelder | 1 batterij 3V CR123A |
| Voeding van de openingssensoren | 2 AAA-batterijen (LR03) per sensor |
| Werkfrequentie | 868,35 MHz (+/- 0,5 MHz) |
| Maximaal aantal sensoren | 250 |
| Aantal veiligheidszones | 8 |
| Ingebouwde sirene | 120 dB (max), instelbare duur 1 tot 6 minuten |
| Radiobereik (sensoren) | Tot 250 m in open veld |
| Radiobereik (afstandsbediening) | Tot 60 m in open veld |
| Inhoud van de verpakking | Centrale eenheid, afstandsbediening, PIR-bewegingsmelder, 2 openingssensoren, waarschuwingssticker, montagemateriaal, handleiding |
| Werkingsmodi | ARM (alarm), HOME (huis), ALERT (deurbel), stand-by |
| PIN-code | 4 cijfers, standaard 1-2-3-4, wijzigbaar |
| Huisveiligheidscode | Instelbaar via 4-pins jumper |
| Onderhoud en reiniging | Reinigen met een licht vochtige, pluisvrije doek, zonder schurende reinigingsmiddelen |
| Veiligheid | Niet blootstellen aan vocht, niet demonteren, buiten bereik van kinderen houden, risico op gehoorschade als alarm in de buurt |
| Recycling | Niet bij het huisvuil gooien; inleveren bij inzamelpunten |
| Conformiteit | Richtlijn 2014/53/EU (RED) – verklaring online beschikbaar |
Veelgestelde vragen - HG1000 532 Schwaiger
Gebruikersvragen over HG1000 532 Schwaiger
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Alarmsysteem in PDF-formaat gratis! Vind uw handleiding HG1000 532 - Schwaiger en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. HG1000 532 van het merk Schwaiger.
GEBRUIKSAANWIJZING HG1000 532 Schwaiger
- Invoer & algemene veiligheidsinstructies....74
- Verpakkingsinhoud....74
- Doelgericht gebruik....74
- Centrale eenheid ....75
4.1. Centrale eenheid in detail 75
4.2. Achtergrondverlichting als statusaanduiding 75
- Eerste inbedrijfname....76
5.1. Verwijder de demoschakelaars....76
5.2. Displayaanduiding na inbedrijfname van de centrale eenheid 76
5.3. Inbedrijfname van de venstersensor met magneetcontact....77
5.4. Inbedrijfname van de bewegingssensor 77
5.5. Inbedrijfname van de afstandsbediening 77
- Montage & montageplaats....77
6.1. Montage-instructies voor buitensirene....78
6.2. Montage-instructies voor de bewegingssensor....78
6.3. Montage-instructies voor de deur- & venstersensor met magneetcontact....78
- Toestelinstellingen....78
7.1. Programmering van de 4-cijferige PIN's....78
7.2. Eigen maken van de afstandsbediening....79
7.3. Bedieningstoetsen van de afstandsbediening 80
7.4. Afmelden van de afstandsbediening....80
7.5. Opvragen van het ID-nummer van een afstandsbediening 81
7.6. Instellen van de woning-veiligheidscode....81
7.7. Instellen van de zonecodes (bij sensoren)....81
7.8. Paniekfunctie....81
- Bedrijfsmodi....82
8.1. ARM (Alarm) modus....82
8.1.1. Instellen van de inschakelvertraging 82
8.1.2. Instellen van de alarmvertraging....83
8.1.3. Instellen van de alarmduur....83
8.1.4. Dempen van de countdowns....83
8.1.5. Desactiveren van het systeem 83
8.1.6. Zone-instelling 84
8.1.7. Voorbeeld van een alarmvrijgave 84
8.2. ALERT (Signaal) modus 84
8.2.1. Programmering van de ALERT modus....85
8.3. HOME (thuis) modus 85
8.3.1. Programmering van de HOME modus....85
EG-conformiteitsverklaring 87

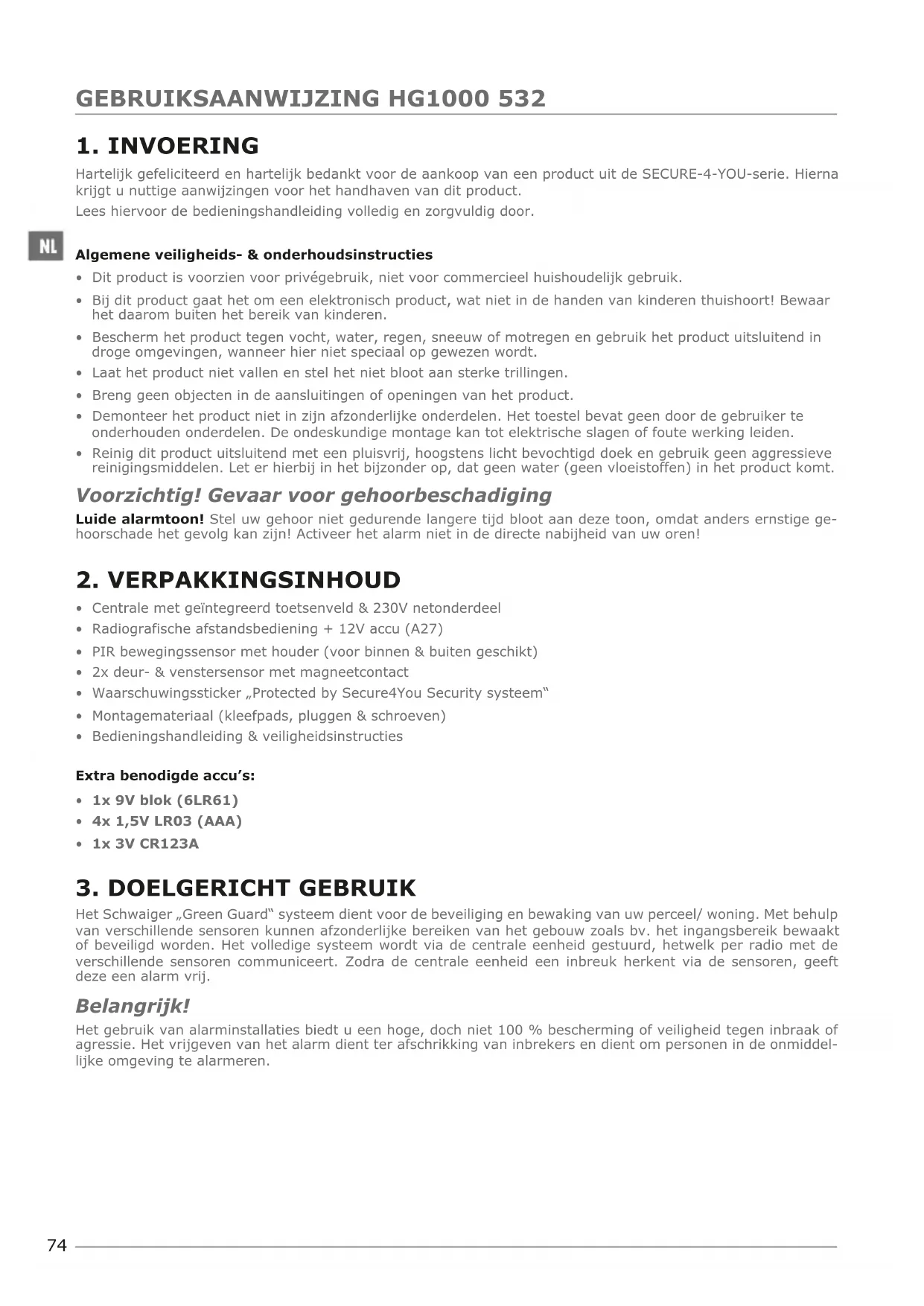

1. INVOERING
Hartelijk gefeliciteerd en hartelijk bedankt voor de aankoop van een product uit de SECURE-4-YOU-serie. Hierna krijgt u nuttige aanwijzingen voor het handhaven van dit product.
Lees hiervoor de bedieningshandleiding volledig en zorgvuldig door.
NL
Algemene veiligheids- & onderhoudsinstructies
- Dit product is voorzien voor privégebruik, niet voor commercieel huishoudelijk gebruik.
- Bij dit product gaat het om een elektronisch product, wat niet in de handen van kinderen thuishoort! Bewaar het daarom buiten het bereik van kinderen.
- Bescherm het product tegen vocht, water, regen, sneeuw of motregen en gebruik het product uitsluitend in droge omgevingen, wanneer hier niet speciaal op gewezen wordt.
- Laat het product niet vallen en stel het niet bloot aan sterke trillingen.
- Breng geen objecten in de aansluitingen of openingen van het product.
- Demonteer het product niet in zijn afzonderlijke onderdelen. Het toestel bevat geen door de gebruiker te onderhouden onderdelen. De ondeskundige montage kan tot elektrische slagen of foute werking leiden.
- Reinig dit product uitsluitend met een pluisvrij, hoogstens licht bevochtigd doek en gebruik geen aggressieve reinigingsmiddelen. Let er hierbij in het bijzonder op, dat geen water (geen vloeistoffen) in het product komt.
Voorzichtig! Gevaar voor gehoorbeschadiging
Luide alarmtoon! Stel uw gehoor niet gedurende langere tijd bloot aan deze toon, omdat anders ernstige gehoorschade het gevolg kan zijn! Activeer het alarm niet in de directe nabijheid van uw oren!
2. VERPAKKINGSINHOUD
- Centrale met geïntegreerd toetsenveld & 230V netonderdeel
- Radiografische afstandsbediening + 12V accu (A27)
- PIR bewegingssensor met houder (voor binnen & buiten geschikt)
- 2x deur- & venstersensor met magneetcontact
- Waarschuwingssticker „Protected by Secure4You Security systeem“
- Montagemateriaal (kleefpads, pluggen & schroeven)
- Bedieningshandleiding & veiligheidsinstructies
Extra benodigde accu's:
• 1x 9V blok (6LR61)
• 4x 1,5V LR03 (AAA)
- 1x 3V CR123A
Het Schwaiger „Green Guard“ systeem dient voor de beveiliging en bewaking van uw perceel/ woning. Met behulp van verschillende sensoren kunnen afzonderlijke bereiken van het gebouw zoals bv. het ingangsbereik bewaakt of beveiligd worden. Het volledige systeem wordt via de centrale eenheid gestuurd, hetwelk per radio met de verschillende sensoren communiceert. Zodra de centrale eenheid een inbreuk herkent via de sensoren, geeft deze een alarm vrij.
Belangrijk!
Het gebruik van alarminstallaties biedt u een hoge, doch niet 100 % bescherming of veiligheid tegen inbraak of agressie. Het vrijgeven van het alarm dient ter afschrikking van inbrekers en dient om personen in de onmiddellijke omgeving te alarmeren.
4. CENTRALE EENHEID

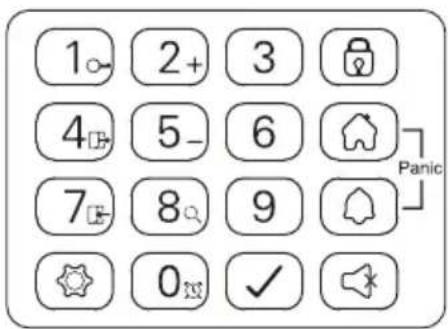

4.1. Centrale eenheid in detail
LCD-aanduiding Toetsenveld
RESET-toets
Deze bevindt zich in het accuvak aan de achterzijde van de centrale eenheid. Met behulp van deze toets kan de fabrieksinstelling opnieuw opgemaakt worden. Druk hiervoor eerst de RESET-toets in en voer aansluitend de standaard PIN „1-2-3-4“ in, gevolgd door de ☑bets.
4.2. Achtergrondverlichting als statusaanduiding
Het oplichten van het display dient als bijkomende statusaanduiding. Hierdoor kan ook uit grotere verwijderingen snel gecontroleerd worden, in welke modus het systeem zich bevindt.
Overzicht van de afzonderlijke modi
ARM
| Situatie 1 Situatie 2 | |
| Eén zone geeft het alarm in de ARM-modus vrij Instellen van het alarm in de ARM-modus | |
| MerktekensHet alarm klinkt gedurende 1 minuut (Standaard instelling - instelbaar van 1-6 minuten)De alarmcentrale knippert elke 2 seconden roodDe vrijgegeven zone wordt door knipperen in het display aangeduidHet beëindigen van het alarm gebeurt via het invoeren van een 4-cijferige PIN alsook aansluitende bevestiging met √ | MerktekensDe sirene wordt niet vrijgegevenDe alarmcentraleknippert elke 5 seconden rood (Aanduiding van het klaar zijn) |
HOME
| Situatie 1 Situatie 2 | |
| Eén zone geeft het alarm vrij in deHOME-modus Eén | zone geeft het alarm vrij in deALERT-modus |
| MerktekensHet alarm klinkt gedurende 1 minuut (Standaard instelling - instelbaar van 1 - 6 minuten)De alarmcentraleknippert elke 2 seconden roodDe vrijgegeven zone wordt door knipperen in het display aangeduidHet beëindigen van het alarm gebeurt via het invoeren van een 4-cijferige PIN alsook aansluitend bevestigen met [IMAGE] | MerktekensEen deurbeltoon wordt vrijgegevenDe alarmcentraleknippert elke 2 seconden groenDe vrijgegeven zone wordt door knipperen in het display aangeduidVoor het beëindigen van de deurbeltoon drukt u eenvoudig [IMAGE] |
ALERT STANDBY
Situatie 1
Eén zone geeft het alarm vrij in de ALERT-modus
Merktekens
- Een deurbeltoon wordt vrijgegeven
- De alarmcentrale knippert elke 2 seconden groen.
- De vrijgegeven zone wordt door knipperen in het display aangeduid
- Voor het beëindigen van de deurbeltoon drukt u eenvoudig
Situatie 1
Na het omschakelen naar de standby-modus licht de achtergrondverlichting gedurende 10 seconden geel op.
5. EERSTE INBEDRIJFNAME
Deze starterset bevat naast de radiografische afstandsbediening in totaal 3 alarmsensoren, dewelke in hun standaard instelling voorgeprogrammeerd zijn. Na het plaatsen van de overeenkomstige accu's hierin, kunnen zij direct gebruikt worden. De radiografische afstandsbediening dient zoals in punt 7.2. (Eigen maken van de afstandsbediening) beschreven manueel eigen gemaakt te worden.
Aanwijzing!
Er wordt aangeraden vooraf de installatie in de uitlevertoestand te installeren en hierop haar werking te controle- ren. Doe pas na een succesvolle controle een individuele instelling (bv. wijziging van de PIN-code of het toevoe- gen van verdere componenten aan het systeem).
Alarmcentrale
De Schwaiger „Green Guard“ centrale bezit geen in-/uitschakelaar. Zij is na het aansluiten aan een 230 V stop-contact automatisch geactiveerd alsook in standby-modus.
Bij de 9 V accu gaat het enkel om een backup-accu, dewelke in geval van nood een werking bij stroomuitval waarborgt. Gebruik daarom de installatie uitsluitend via de 230 V-aansluiting en niet gedurende langere tijd via de backup-accu.
5.1. Verwijder de demoschakelaars
Deze alarminstallatie beschikt in de uitlevertoestand over een demoschakelaar. Deze dient enkel ter demonstratie van de functies van het display in de verkoopsverpakking. Deze is voor alle verdere functies van het product niet meer nodig en dient daarom verwijderd te worden.
Ga hiervoor als volgt te werk:
- Open het accuvak met behulp van een kruiskopschroevendraaier.
- Verwijder de stekker aan de linker bovenzijde van het accuvak, waarbij u deze voorzichtig uittrekt.
- Nu kan u een backup-accu plaatsen en het accudeksel opnieuw sluiten.
- Verbind nu de centrale eenheid met een 230 V stopcontact.
5.2. Displayaanduiding na inbedrijfname van de centrale eenheid
Nadat u de backup-accu aangesloten heeft klinkt een signaaltoon en het display licht in verschillende kleuren op. (Oranje → Rood → Groen → Oranje)
Na afsluiten van de automatische zelfcontrole schakelt de installatie naar de standby-modus.
Nu wordt een symbol aangeduid en het display toont volgende afbeelding:
Accu- & netonderdeel-symbool
Het netonderdeel-symbool wordt steeds dan aangeduid, wanneer de alarmeenheid direct aan een 230V stopcontact aangesloten is. Zodra de centrale van de stroomaansluiting gescheiden wordt, wisselt de symboola-anduiding automatisch op een accu-symbool (eveneens rechts bovenaan in het display).
De aanduiding heeft de volgende 4 onderverdelingen:
Vol
Hoog
Middel
Laag
Aanwijzing!
Bij een lage accustatus knippert de LCD-aanduiding gedurende 30 seconden oranje en het symbol begint te knipperen. Dit symbool knippert nu zo lang tot de backup-accu vervangen wordt.
5.3. Inbedrijfname van de venstersensor met magneetcontact
Om de venstersensoren in bedrijf te nemen, open de onderste afdekking van het product en plaats hier 2x AAA accu's (juiste richting van de polen) overeenkomstig de klemming in het accuvak.
Dit product beschikt over een accustatusaanduiding. Zodra de accu's van het product vervangen dienen te worden, knippert de LED aan de voorzijde van het product in de rusttoestand langzaam rood.

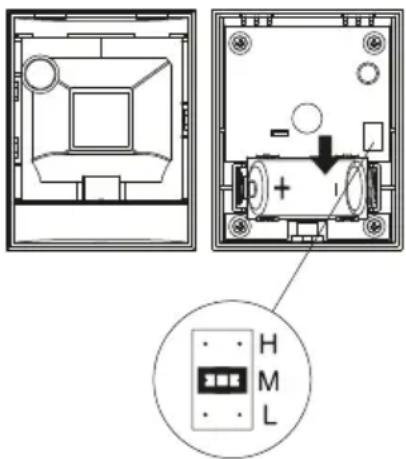

5.4. Inbedrijfname van de bewegingssensor
Om de bewegingssensor in bedrijf te nemen, verwijder eerst de schroef op de onderzijde van het product. Nu kan u het volledige voorste gedeelte voorzichtig verwijderen.
Plaats 1x CR123A accu (in de juiste richting van de polen) overeenkomstig de klemming in het accuvak.
Deze bewegingssensor kan bijkomend in zijn gevoeligheid ingesteld worden. Hiervoor bezit het in het binnengedeelte (recht boven de accu) contactstiften.
Deze zijn met H (hoog ≤ 13 m), M (middel ≤ 8 m) of N (laag ≤ 5 m) gekenmerkt. Steek voor de gewenste instelling de zogenaamde jumper (klein zwart blok) op het overeenkomstige stiftpaar (horizontaal).
Aanwijzing!
De bewegingssensor beschikt voor het schonen van de accu over een energiebesparingsmodus.
Dit betekent dat de bewegingsmelder na de alarmering gedurende 3 minuten in de energiebesparingsmodus schakelt en gedurende deze tijdsperiode geen verdere signalen zendt.
5.5. Inbedrijfname van de afstandsbediening
Open hiervoor voorzichtig het accudeksel aan de achterzijde van de afstandsbediening en verwijder aansluitend de transparante contactonderbreker. Nu is de afstandsbediening klaar om aansluitend in het systeem (zoals onder het punt 7.2. Eigen maken van de afstandsbediening beschreven) geïntegreerd te worden.
6. MONTAGE & MONTAGEPLAATS
Alarmeenheid: Bevestiging met behulp van schroeven
Venstersensor met magneetcontact: Bevestiging via kleefpad of schroeven
Bewegingssensor: Bevestiging met behulp van schroeven
6.1. Montage-instructies voor de centrale eenheid
- De centrale eenheid is uitsluitend geschikt voor gebruik in het binnenbereik. Door de montage buiten kan bij hieruit volgende defecten geen aansprakelijkheid aanvaard worden.
- De centrale eenheid bezit een geïntegreerde sabotageschakelaar. Deze verhindert een desactiveren door verwijdering van het systeem.
- Verzeker u ervan dat een stopcontact aan de montageplaats van de centrale eenheid voorhanden en ook gemakkelijk toegankelijk is.
- De montageplaats mag zich niet in de onmiddelijke nabijheid van verwarmingen, ovens of andere grote metalen objecten bevinden. Deze kunnen mogelijk tot een beïnvloeding van de radiografische overdracht leiden.
- Controleer voor de installatie de geschiktheid van de montageplaats en controleer het montagemateriaal. Vergewis u ervan dat geen elektrische, water-, gas- of andere leidingen aan de montageplaatsen voorhanden zijn.
- Gebruik voor de montage van de centrale eenheid de meegeleverde boorsjabloon.
- Afhankelijk van uw montageplaats kunnen voor de montage bijkomende/andere montageaccessoires nodig zijn.
6.2. Montage-instructies voor de bewegingssensor
- Dit product kan zowel in het binnen- alsook in het buitenbereik gemonteerd worden.
- Er wordt aanbevolen het product in bedreigde ruimten of direct in de nabijheid van mogelijke ingangspunten te monteren.
- Monteer de alarmeenheid niet in de directe nabijheid van ovens, aircotoestellen of andere systemen van deze aard.
- Kies de montageplaatsen zodanig, dat zich in het latere detectiebereik zeer weinig tot geen hindernissen bevinden (bv. meubelen of kasten).
- Controleer voor de installatie de geschiktheid van de montageplaats en controleer het montagemateriaal. Vergewis u ervan dat geen elektrische, water-, gas- of andere leidingen aan de montageplaatsen voorhanden zijn.
- Afhankelijk van uw montageplaats kunnen voor de montage bijkomende/andere montageaccessoires nodig zijn.
De ideale detectiehoek bereikt het product op een montagehooogte van 1,8 - 2,4 m.
Vermindering van het bereik
Vergroting
van het bereik
6.3. Montage-instructies voor deur- & venstersensor met magneetcontact
- Er wordt aanbevolen, de sensoreenheid direct aan het venster- of deurframe en het magneetcontact direct aan het venster resp. de deur te bevestigen (beweegbaar onderdeel).
- Dit product is uitsluitend geschikt voor gebruik binnen. Door de montage buiten kan bij hieruit volgende defecten geen aansprakelijkheid aanvaard worden.
- Let er op, de markeringen van het toestel en het contact dienen zich op één lijn te bevinden en ze mogen maximaal 5 mm van elkaar verwijderd zijn, om een rimpelloze werking te waarborgen.
- De sensor kan zowel op de linker- alsook op de rechterzijde gemonteerd worden.
7. BEDRIJF & INDIVIDUALISERING
7.1. Programmering van de 4-cijferige PIN's
Het Schwaiger „Green Guard“ systeem bezit in de uitlevertoestand een standaard PIN-code „1-2-3-4“. Deze PIN-code dient als bescherming van de alarminstallatie en het activeren/desactiveren van het systeem. Deze PIN-code kan individueel aangepast worden.
Voor een wijzigen van de PIN-code gaat u als volgt te werk:
| Stap 1 Stap 2 Stap 3 | ||
| U dient zich in de standby-modus te bevinden. | Voer nu „1-2-3-4“ in en bevestig dit met √. | Bij correcte invoer van de PIN toont het display nu volgende aanduiding: |
 | (Een bijkomende signaaltoon geeft een akoestische feedback, of de gekozen code correct is. - Drie bieptonen betekenen dat een on-geldige invoer gebeurde.) |  |
| Stap 4 Stap 5 Stap 6 | ||
| Druk nu ➕ in gevolgd door de to-ets „1“. Het display toont volgende aanduiding: | In het display knipperen nu ➕ en „1“.Voer nu uw nieuwe gewenste 4-cijferige PIN in en bevestig deze met √. | In het display knipperen nu ➕ en „2“.Voer uw nieuwe 4-cijferige PIN een tweede maal in en bevestig deze nogmaals met √. |
| 1 2 3 4 5 6 7 8 |
(Een bijkomende signaaltoon geeft een akoestische feedback, of de PIN-code succesvol gewijzigd werd – Twee bieptonen betekenen dat een ongeldige handeling uitgevoerd werd.)
7.2. Eigen maken van de afstandsbediening
Vooraleer u één of meerdere afstandsbedieningen in verbinding met het Schwaiger „Green Guard“ systeem kan gebruiken, dient u deze eigen te maken. Ga hiervoor als volgt te werk:
| Stap 1 Stap 2 Stap 3 | ||
| U dient zich in de standby-modus te bevinden. | Voer nu „1-2-3-4“ of uw nieuwe opgemaakte PIN in en bevestig deze met √. | Bij correcte invoer van de PIN toont het display nu volgende aanduiding: |
 | (Een bijkomende signaaltoon geeft een akoestische feedback, of de gekozen code correct is. - Drie bieptonen betekenen dat een on-geldige invoer gebeurde.) |  |
| Stap 4 Stap 5 Stap 6 | ||
| Druk nu ➕ in gevolgd door de toets „2“ + druk een willekeurige toets in op de afstandsbediening. | In de aangifte knippert nu het ID-nummer van de afstandsbediening, dewelke toegevoegd dient te worden.(bv. bij aanmelding van de eerste afstandsbediening verschijnt een „01“, wanneer reeds een afstandsbediening voorhanden is en een verdere eigen gemaakt wordt die „02“)Er wordt aanbevolen steeds het voorgestelde ID-nummer te gebruiken.(Een bijkomende signaaltoon geeft een akoestische feedback voor een succesvolle registratie aan de centrale) | Bevestig de instelling met √.De centrale schakelt zich nu automatisch opnieuw in de stand-by-modus. |

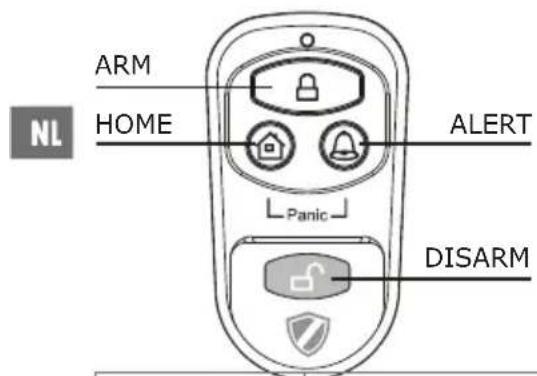

7.3. Bedieningstoetsen van de afstandsbediening
| HOME | Door indrukken van de HOME toets schakelt de centrale zich in de Home-modus. |
| PANIC | Door gelijktijdig indrukken van de toets HOME alsook ALERT, wordt direct een alarm vrijgegeven. |
| ARM/DISARM | Met behulp van deze toetsen kan u de installatie scherp (ARM) resp. onscherp (DISARM) schakelen. |
7.4. Afmelden van afstandsbedieningen
Ingeval een afstandsbediening beschadigd of verloren gegaan is, kan deze als volgt van het systeem afgemeld worden.
| Stap 1 Stap 2 Stap 3 | ||
| U dient zich in de standby-modus te bevinden. | Voer nu „1-2-3-4“ of uw nieuwe opgemaakte PIN in en bevestig deze met √. | Bij correcte invoer van de PIN toont het display nu volgende aanduiding: |
 | (Een bijkomende signaaltoon geeft een akoestische feedback, of de gekozen code correct is. - Drie bieptonen betekenen dat een on-geldige invoer gebeurde.) |  |
| Stap 4 Stap 5 Stap 6 | ||
| Druk nu ⚫ in gevolgd door de toets „5“ om in de wismodus te komen. | In de aangifte knippert nu het totale aantal in het systeem ingeschreven afstandsbedieningen. (bv. bij 3 geregistreerde afstandsbedieningen de „03”) | Voer nu het ID-nummer van de afstandsbediening in, die gewist dient te worden via de bedieningstoetsen bv. „02”.→ bij invoer van 00 worden alle geregistreerde afstandsbedieningen gewist. |
| Stap 7 Stap 8 | ||
| In het LCD display knippert nu het totale aantal van de in het systeem overblijvende afstandsbedieningen. (Een bijkomende signaaltoon geeft een akoestische feedback over het succesvolle wissen van de afstandsbediening) | Bevestig de instelling met √.De centrale schakelt zich nu automatisch opnieuw in de stand-by-modus. |
7.5. Opvragen van het ID-nummer van een afstandsbediening
Ingeval u niet zeker bent, welk ID-nummer welke afstandsbediening bezit, kan dit als volgt bepaald worden:
| Stap 1 Stap 2 Stap 3 | ||
| U dient zich in de standby-modus te bevinden. | Voer nu „1-2-3-4“ of uw nieuwe opgemaakte PIN in en bevestig deze met √. | Bij correcte invoer van de PIN toont het display nu volgende aanduiding: |
 | (Een bijkomende signaaltoon geeft een akoestische feedback, of de gekozen code correct is. - Drie bieptonen betekenen dat een on-geldige invoer gebeurde.) |  |
| Stap 4 Stap 5 Stap 6 | ||
| Druk nu op ➕ gevolgd door de toets „8“ om in de opvragingsmodus te komen. | Nu knippert in de aangifte het huidige aantal van de in het systeem geregistreerde afstandsbedieningen. (wanneer in de installatie bv. 3 af-standsbedieningen aangemeld zijn, wordt hier een „03“ aangeduid) | Druk nu een willekeurige toets op de afstandsbediening in, voor dewelke u het ID-nummer wil bepalen. |
| Stap 7 Stap 8 | ||
| Nu knippert in de aangifte het overeenkomstige nummer van de afstandsbediening. | Om deze modus te verlaten drukt u √. De centrale schakelt zich nu automatisch opnieuw in de stand-by-modus. |
7.6. Instellen van de woning-veiligheidscode
In de meeste toepassingsgevallen dient deze code niet gewijzigd te worden.
Wanneer u echter bv. door veelvuldige foute alarmen vermoedt dat in uw omgeving buren een alarminstallatie van hetzelfde type gebruiken, wordt aanbevolen de woning-veiligheidscode te wijzigen.
Belangrijk!
Ingeval u wijzigingen aan de woning-veilighedscode wil uitvoeren, dient dit aan alle componenten te gebeuren (centrale, afstandsbediening, afzonderlijke componenten).
Alle toestellen beschikken over een 4-polige jumper/DIP-schakelaar (meestal in het accuvak of onder een bijkomende afdekking). Verzeker u ervan dat later alle toestellen exact dezelfde instelling van deze jumper hebben. Hierbij geldt:
Ingestoken = ON / Verwijderd = OFF
| Jumper voor de woningcode |  | Centrale eenheidSensorenstandaardcode1: ON, 2: ON, 3: ON, 4: ON |
| DIP-schakelaar voor de woningcode |  | Afstandsbedieningstandaardcode1: ON, 2: ON, 3: ON, 4: ON |
7.7. Instellen van de zonecodes (bij sensoren)
De sensoren worden met een voorgeprogrammeerde zone-instelling geleverd. De deur-/venstersensoren zijn op zone 1 & 2, de bewegingsmelders op zone 8 ingesteld. Deze zones kunnen met behulp van de jumper willekeurig ingesteld worden. Open hiervoor de afdekking van het overeenkomstige product en stel deze op de gewenste zone in. Verwijder hiervoor door voorzichtig trekken de jumper van het toenmalige contact en steek deze aansluitend op het gewenste contactpaar van de nieuwe zone.
Door gelijktijdig indrukken van de toetsen HOME & ALERT wordt een zognaamd paniekalarm vrijgegeven.
Hierbij wordt de sirene van de centrale eenheid direct vrijgegeven en slaat deze alarm. Ingeval een andere buitensirene met het systeem verbonden is, slaat deze eveneens mee alarm.
Om dit alarm te desactiveren drukt u ofwel DISARM in op de afstandsbediening of voert u de 4-cijferige PIN via de centrale eenheid in.
8. BEDRIJFSMODI
Het systeem beschikt over in totaal 3 modi (ARM, ALERT alsook HOME).
Deze kunnen individueel aan de nodige vereisten aangepast worden.
8.1. ARM (Alarm) modus
Is deze modus geactiveerd, klinkt bij aansluitende herkenning via de sensoren de sirene en de centrale eenheid knippert elke 2 seconden.
Basisinstelling in de ARM modus:
| Sensor Zone Modus/status | ||
| Deur-/venstersensor 1 ARM | ||
| Deur-/venstersensor 2 ARM | ||
| Bewegingsmelder 8 ARM |
8.1.1. Instellen van de inschakelvertraging
De inschakelvertraging is belangrijk om het bewaakte bereik na het scherpstellen te kunnen verlaten, zonder het alarm direct vrij te geven. De standaard instelling bedraagt hier 20 seconden.
Ingeval u deze tijdspanne wil wijzigen, ga dan als volgt te werk:
| Stap 1 Stap 2 Stap 3 | ||
| U dient zich in de standby-modus te bevinden. | Voer nu „1-2-3-4“ of uw nieuwe opgemaakte PIN in en bevestig deze met √. | Bij correcte invoer van de PIN toont het display nu volgende aanduiding: |
 | (Een bijkomende signaaltoon geeft een akoestische feedback, of de gekozen code correct is. - Drie bieptonen betekenen dat een ongeldige invoer gebeurde.) |  |
| Stap 4 Stap 5 Stap 6 | ||
| Druk nu ⚙ in gevolgd door de toets „4“, om in de instelling van de in-schakelvertraging te komen. | Nu wordt u de ingestelde vertra-gingstijd getoond. (Fabrieksinstel-ling: 20 seconden)Druk de toets „4“ zo vaak in,tot de gewenste duur aangeduid wordt.(mogelijk bereik: 10 seconden – 60 seconden) | Bevestig aansluitend de ingestelde tijd met √.De centrale schakelt zich nu auto-matisch opnieuw in de standby-mo-dus. |
8.1.2. Instellen van de alarmvertraging
De standaard instelling van de alarmvertraging bedraagt 30 seconden. Binnen deze tijdspanne kan u zich in het bewaakte bereik ophouden/bewegen zonder een alarm vrij te geven.
Dit dient er bijvoorbeeld toe om in alle rust de woning te kunnen betreden, zonder direct een alarm vrij te geven. Deze alarmvertraging kan als volgt ingesteld worden:
| Stap 1 Stap 2 Stap 3 | ||
| U dient zich in de standby-modus te bevinden. | Voer nu „1-2-3-4“ of uw nieuwe opgemaakte PIN in en bevestig deze met √. | Bij correcte invoer van de PIN toont het display nu volgende aanduiding: |
 | (Een bijkomende signaaltoon geeft een akoestische feedback, of de gekozen code correct is. - Drie bieptonen betekenen dat een on-geldige invoer gebeurde.) |  |
| Stap 4 Stap 5 Stap 6 | ||
| Druk nu ➕ in gevolgd door de toets „7“, om in de Instelling van de alarmvertraging te komen. | Nu wordt u de ingestelde vertra-gingstijd getoond.(Fabrieksinstelling: 30 seconden)Druk de toets „7“ zo vaak in,tot de gewenste duur aangeduid wordt.(mogelijk bereik: 10 seconden – 60 seconden) | Bevestig aansluitend de ingestelde tijd met √.De centrale schakelt zich nu automatisch opnieuw in de standby-modus. |
8.1.3. Instellen van de alarmduur
De standaardinstelling van de alarmduur bedraagt 1 minuut. Dit betekent dat bij alarmvrijgave het alarm in de centrale eenheid gedurende deze tijdsperiode aanslaat en mogelijke indringers door een luide alarmtoon afsch- rikt.
| Stap 1 Stap 2 Stap 3 | ||
| U dient zich in de standby-modus te bevinden. | Voer nu „1-2-3-4“ of uw nieuwe opgemaakte PIN in en bevestig deze met √. | Bij correcte invoer van de PIN toont het display nu volgende aanduiding: |
| (Een bijkomende signaaltoon geeft een akoestische feedback, of de gekozen code correct is. - Drie bieptonen betekenen dat een on-geldige invoer gebeurde.) | ||
| Stap 4 Stap 5 Stap 6 | ||
| Druk nu Ⓧ in gevolgd door de toets „0“, om in de Instelling van de alarmvertraging te komen. | Nu wordt u de ingestelde alarmdu-ur getoond.(Fabrieksinstelling: 1 minuut)Druk de toets „0“ zo vaak in,tot de gewenste duur aangeduid wordt.(mogelijk bereik: 1 minuut -6 minuten) | Bevestig aansluitend de ingestelde tijd met √.De centrale schakelt zich nu automatisch opnieuw in de standby-modus. |
8.1.4. Dempen van de countdowns
Wanneer het alarmsysteem scherp geschakeld wordt, klinkt een countdownteller (standaardmatig vanaf 20 seconden aftellend). Deze kan door het indrukken van de MUTE toets geluidloos geschakeld worden. Door opnieuw indrukken van de MUTE toets kan hier de toon opnieuw geactiveerd worden.
Wanneer de alarminstallatie in de modus ARM scherp geschakeld is, knippert het display elke 5 seconden rood.
8.1.5. Desactiveren van het systeem
Om het systeem te desactiveren drukt u ofwel de toets DISARM op de afstandsbediening in of desactiveert u het systeem met behulp van de 4-cijferige PIN-code, gevolgd door de √ toets aan de centrale eenheid.
8.1.6. Zone-instelling
| Stap 1 Stap 2 Stap 3 | ||
| U dient zich in de standby-modus te bevinden. | Voer nu „1-2-3-4“ of uw nieuwe opgemaakte PIN in en bevestig deze met √. | Bij correcte invoer van de PIN toont het display nu volgende aanduiding: |
 | (Een bijkomende signaaltoon geeft een akoestische feedback, of de gekozen code correct is. - Drie bieptonen betekenen dat een on-geldige invoer gebeurde.) |  |
| Stap 4 Stap 5 Stap 6 | ||
| Druk nu ⚫ in gevolgd door de toets ⚠, om in de ARM modus te komen. | Nu kan u met de toetsen 1-8 de overeenkomstige zones bijscha-kelen of verwijderen.(Wanneer geen zone aangeduid wordt, is deze gedesactiveerd) | Bevestig aansluitend de instelling met √.De centrale schakelt zich nu au-tomatisch opnieuw in de stand-by-modus. |
8.1.7. Voorbeeld van een alarmvrijgave
Een alarm wordt in zone 1 vrijgegeven.
| Beschrijving Aanmerking & beschrijving | ||
| 1 Geactiveerde ARM modus |  | |
| 2 Alarm wordt vrijgegeven |  | |
| 3 Ingangsvertraging(30 seconden) | Nu loopt de countdownteller gedurende 30 seconden, in deze tijdsperiode kan het systeem zonder vrijgave van het alarm gedesactiveerd worden (via de afstandsbediening of de 4-cijferige PIN). Ingeval het systeem in deze tijdsperiode niet gedesactiveerd wordt, klinkt geduren-de 1 minuut een alarm en de centrale knippert elke 1,5 seconden rood. | |
| 4 Terug in de ARM-modus na vrijgegeven alarm | Na het eerste vrijgeven wordt een alarm direct opnieuw vrijgegeven wanneer andere sensoren aanslaan. | |
8.2. ALERT (Signaal) modus
Wanneer het systeem vrijgegeven wordt, klinkt in deze modus een signaaltoon en de alarmcentrale knippert elke 2 seconden groen en toont de vrijgegeven zone.
Basisinstelling in de ALERT modus
| Sensor Zone Modus/status | |
| Deur-/venstersensor 1 ALERT | |
| Deur-/venstersensor 2 ALERT | |
| Bewegingsmelder 8 ALERT |
8.2.1. Programmering van de ALERT modus
Via de centrale eenheid:
| Stap 1 Stap 2 Stap 3 | ||
| U dient zich in de standby-modus te bevinden. | Voer nu „1-2-3-4“ of uw nieuwe opgemaakte PIN in en bevestig deze met √ | Bij correcte invoer van de PIN toont het display nu volgende aanduiding: |
| (Een bijkomende signaaltoon geeft een akoestische feedback, of de gekozen code correct is. - Drie bieptonen betekenen dat een on-geldige invoer gebeurde.) | ||
| Stap 4 Stap 5 Stap 6 | ||
| Druk nu ⚙ in gevolgd door de toets ⚠, om in de ALERT modus te komen. | Nu kan u met de toetsen 1-8 de overeenkomstige zones bijscha-kelen of verwijderen.(Wanneer geen zone aangeduid wordt, is deze gedesactiveerd) | Bevestig aansluitend de instelling met √. De centrale schakelt zich nu automatisch opnieuw in de standby-modus. |
8.3. HOME (thuis) modus
Basisinstelling in de HOME modus
| Sensor Zone Modus/status | |
| Deur-/venstersensor 1 ALERT | |
| Deur-/venstersensor 2 ALARM | |
| Bewegingsmelder 8 ALARM |
8.3.1. Programmering van de HOME modus
Via de centrale eenheid:
| Stap 1 Stap 2 Stap 3 | ||
| U dient zich in de standby-modus te bevinden. | Voer nu „1-2-3-4” of uw nieuwe opgemaakte PIN in en bevestig deze met √. | Bij correcte invoer van de PIN toont het display nu volgende aanduiding: |
 | (Een bijkomende signaaltoon geeft een akoestische feedback, of de gekozen code correct is. - Drie bieptonen betekenen dat een on-geldige invoer gebeurde.) |  |
| Stap 4 Stap 5 Stap 6 | ||
| Druk nu ➕ in gevolgd door de toets ⬇, om in de HOME modus te komen. | Nu kan u met de toetsen 1-8 de overeenkomstige zones bijschakelen of verwijderen.1 ZONE is in de ALERT modus1 ZONE is in de ARM-modus□ ZONE is uitgeschakeld | Bevestig aansluitend de instelling met √.De centrale schakelt zich nu automatisch opnieuw in de standby-modus. |
| Alarmcentrale | |
| Stroomvoorziening 230V netonderdeel | |
| Backup-accu 9V accu (6L61) | |
| Maximaal aantal sensoren 250 stuks | |
| Bedrijfsfrequentie 868,35 MHz (+/- 0,5 MHz) | |
| Zendevermogen 25 mW | |
| Woning-veiligheidscode Via 4-polige jumper | |
| Aantal veiligheidszones 8 | |
| dB sirene 120 dB (max.) | |
| Alarmduur 1-6 minuten (instelbaar) | |
| Alarmvertraging 10-60 seconden (instelbaar) | |
| Inschakelvertraging 10-60 seconden (instelbaar) | |
| Afstandsbediening | |
| Stroomvoorziening 1x 12V accu's (A27) | |
| Bedrijfsfrequentie 868,35 MHz (+/- 0,5 MHz) | |
| Zendevermogen 0,03 mW | |
| Zendbereik Max. 60 m (openlucht) | |
| Woning-veiligheidscode Via 4-polige jumper | |
| Venstersensor met magneetcontact | |
| Stroomvoorziening 2x AAA accu’s (LR03) | |
| Bedrijfsfrequentie 868,35 MHz (+/- 0,5 MHz) | |
| Zendevermogen 1,31 mW | |
| Zendbereik Max. 250 m (openlucht) | |
| Woning-veiligheidscode Via 4-polige jumper | |
| Zonecode Via 8-polige jumper | |
| Bewegingsmelder | |
| Stroomvoorziening 1x 3V accu's (CR123A) | |
| Bedrijfsfrequentie 868,35 MHz (+/- 0,5 MHz) | |
| Zendevermogen 1,38 mW | |
| Zendbereik Max. 250 m (openlucht) | |
| Woning-veiligheidscode Via 4-polige jumper | |
| Zonecode Via 8-polige jumper | |
| Detectiehoek < 110° | |
| Gevoeligheid (sensor) | InstelbaarH (hoog) ≤ 13 m bereikM (middel) ≤ 6 m bereikL (zwak) ≤ 4 m bereik |
Disclaimer
Schwaiger GmbH aanvaardt geen enkele aansprakelijkheid en garantie voor schade als gevolg van onjuiste installatie of montage en oneigenlijk gebruik van het product of niet-naleving van de veiligheidsinstructies.
Afvoer
Elektrische en elektronische apparatuur en batterijen mogen niet worden weggegooid met het huishoudelijk afval. De consument is wettelijk verplicht om elektrische en elektronische apparatuur en batterijen aan het einde van hun levensduur in te leveren bij het verkooppunt of bij speciaal daarvoor gecreëerde openbare inzamelpunten. De details van deze regelingen kunnen per land en regio verschillen. Het symbool op het product, de gebruiks-aanwijzing of de verpakking duidt op deze regeling.
Conformiteitsverklaring
Hierbij verklaart Schwaiger dat het beschreven type radioapparatuur voldoet aan Richtlijn 2014/53 / EU en de andere toepasselijke richtlijnen voor het product. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://konform.schwaiger.de
SCHWAIGER®
