Type product	Oplader voor elektrische fietsaccu
Merk	Bosch
Model	Charger (Performance Line)
Ingangsspanning	207-264 V ~
Frequentie	47-63 Hz
Laadspanning	36 V
Laadstroom	4 A
Laadtijd	PowerPack 300: 2,5 uur, PowerPack 400: 3,5 uur
Compatibele accu's	Bosch PowerPack 300/400 Li-ion
Gewicht	0,8 kg
Beschermingsgraad	IP 40
Bedrijfstemperatuur	-5 tot +40 °C
Opslagtemperatuur	-10 tot +50 °C
LED-indicatoren	5 LED's die de laadstatus aangeven (elk 20%)
Veiligheidsfuncties	Bescherming tegen overladen, kortsluiting, oververhitting, diepontlading
Onderhoud en reiniging	Reinigen met een zachte, droge doek; niet onderdompelen in water
Repareerbaarheid	Overhandigen aan een erkende Bosch-dealer
Algemene informatie	Alleen gebruiken met Bosch eBike-accu's; lees de handleiding voor gebruik

Veelgestelde vragen - Lader Performance Line BOSCH

Hoe laad ik de accu op met de Bosch Charger Performance Line-oplader?

Schakel de accu uit, steek de laadstekker van de oplader in de laadpoort van de accu (of op de fiets als de poort toegankelijk is), en steek de oplader vervolgens in een stopcontact. Het laadproces start automatisch. De rode LED's geven de voortgang aan. Koppel de oplader los zodra het laden is voltooid.

Wat betekenen de LED's op de oplader of accu tijdens het laden?

Tijdens het laden knipperen de LED's op de accu rood. Elke continu brandende LED komt overeen met ongeveer 20% capaciteit. De knipperende LED geeft aan dat de volgende 20% wordt geladen. Zodra de accu volledig is opgeladen, doven alle LED's (de accu schakelt automatisch uit).

Hoelang duurt het om een Bosch PowerPack 300 of 400-accu op te laden?

De laadtijd is ongeveer 2,5 uur voor de PowerPack 300 (300 Wh) en 3,5 uur voor de PowerPack 400 (400 Wh) met de standaardoplader (4 A).

Kan ik de Bosch Charger Performance Line-oplader gebruiken met andere accu's?

Nee, deze oplader is uitsluitend ontworpen voor Bosch eBike lithium-ion-accu's (PowerPack 300/400). Gebruik met andere accu's levert risico op brand of explosie.

Is het veilig om de accu op de fiets te laten tijdens het laden?

Ja, u kunt de accu op de fiets laden mits de laadpoort schoon is en de fiets op een droge, niet-brandbare plaats staat. Zorg ervoor dat de oplader op een stabiele, niet-brandbare ondergrond staat.

Wat te doen als er twee LED's knipperen op de accu tijdens het laden?

Dit duidt op een defecte accu. Stop met laden en raadpleeg een erkende Bosch-dealer.

Wat te doen als er drie LED's knipperen op de accu?

Dit betekent dat de accu te warm of te koud is. Koppel de oplader los en laat de accu op kamertemperatuur komen (0-40 °C) voordat u het opnieuw probeert.

Hoe onderhoud ik de Bosch Charger Performance Line-oplader?

Houd de oplader schoon en droog. Reinig hem met een zachte, droge doek. Dompel hem niet onder in water en reinig hem niet met een waterstraal. Controleer regelmatig de kabel en stekker op schade.

Kan ik de oplader buiten gebruiken?

De oplader is alleen bedoeld voor gebruik binnenshuis (beschermingsgraad IP 40). Stel hem niet bloot aan regen of vocht. Gebruik hem op een droge, goed geventileerde plaats.

Is de accu beschermd tegen overladen?

Ja, de Bosch-accu is voorzien van een elektronisch beveiligingssysteem (ECP) dat beschermt tegen overladen, diepontlading, oververhitting en kortsluiting. De oplader stopt automatisch met laden zodra de accu vol is.

GEBRUIKSAANWIJZING Lader Performance Line BOSCH

Oorspronkelijke gebruiksaanwijzing

Original Brugsanvisning

Bruksanvisning i original

Original driftsinstruks

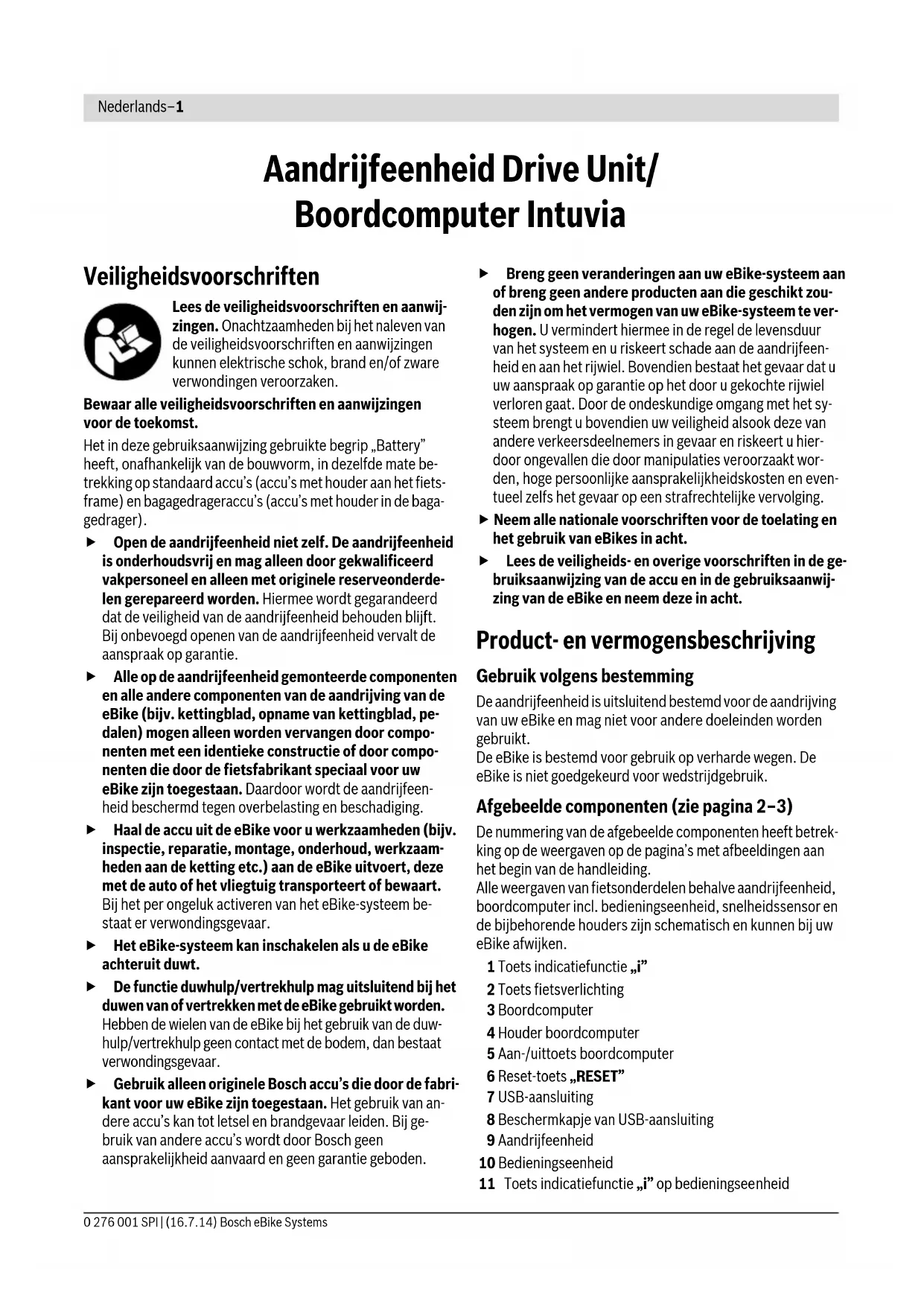

Aandrijfeenheid Drive Unit/ Boardcomputer Intuvia

Veiligheidsvoorschriften

Lees de veiligheidsvoorschriften en aanwijzingen. Onachtzaamheid bij het naleven van de veiligheidsvoorschriften en aanwijzingen kan elektrische schok, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip "Battery" heeft, onafhankelijk van de bouwvorm, in dezelfde mate betrekking op standaard accu's (accu's met houder aan het fietsframe) en bagagedrageraccu's (accu's met houder in de bagagedrager).

• Open de aandrijfeenheid niet zelf. De aandrijfeenheid is onderhoudsvrij en mag alleen door gekwalificeerd vakpersoneel en alleen met originele reserveonderdelen gerepareerd worden. Hiermee wordt gegarandeerd dat de veiligheid van de aandrijfeenheid behouden blijft. Bij onbevoegd openen van de aandrijfeenheid vervalt de aanspraak op garantie. Alle op de aandrijfeenheid gemonteerde componenten en alle andere componenten van de aandrijving van de eBike (bijv. kettingblad, opname van kettingblad, pedalen) mogen alleen worden vervangen door componenten met een identieke constructie of door componenten die door de fietsfabrikant speciaal voor uw eBike zijn toegestaan. Daardoor wordt de aandrijfeenheid beschermd tegen overbelasting en beschadiging. Haal de accu uit de eBike voordat u werkzaamheden (bijv. inspectie, reparatie, montage, onderhoud, werkzaamheden aan de ketting etc.) aan de eBike uitvoert, deze met de auto of het vliegtuig transporteert of bewaart. Bij het per ongeluk activeren van het eBike-systeem bestaat er verwondingsgevaar. Het eBike-systeem kan inschakelen als u de eBike een tijdje duwt. De functie duwhulp/vertrekhulp mag uitsluitend bij het duwen van of vertrekken met de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp/vertrekhulp geen contact met de bodem, dan bestaat verwondingsgevaar.
• Gebruik alleen originele Bosch accu's die door de fabrikant voor uw eBike zijn toegestaan. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden. Bij gebruik van andere accu's wordt door Bosch geen aansprakelijkheid aanvaard en geen garantie geboden.

▷ Breng geen veranderingen aan uw eBike-systeem aan of breng geen andere producten aan die geschikt zouden zijn om het vermogen van uw eBike-systeem te verhogen. U vermindert hiermee in de regel de levensduur van het systeem en u riskeert schade aan de aandrijfeenheid en aan het rijwiel. Bovendien bestaat het gevaar dat u uw aanspraak op garantie op het door u gekochte rijwiel verliest. Door de ondeskundige omgang met het systeem brengt u bovendien uw veiligheid alsook die van andere verkeersdeelnemers in gevaar en riskeert u hierdoor ongevallen die door manipulaties veroorzaakt worden, hoge persoonlijke aansprakelijkheidskosten en eventueel zelfs het gevaar op een strafrechtelijke vervolging. Neem alle nationale voorschriften voor de toelating en het gebruik van eBikes in acht. Lees de veiligheids- en overige voorschriften in de gebruiksaanwijzing van de accu en in de gebruiksaanwijzing van de eBike en neem deze in acht.

Product- en vermogensbeschrijving

Gebruik volgens bestemming

De aandrijfeenheid is uitsluitend bestemd voor de aandrijving van uw eBike en mag niet voor andere doeleinden worden gebruikt.

De eBike is bestemd voor gebruik op verharde wegen. De eBike is niet goedgekeurd voor wedstrijdgebruik.

Afgebeelde componenten (zie pagina 2-3)

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de handleiding.

Alle weergaven van fietsonderdelen behalve aandrijfeenheid, boardcomputer incl. bedieningseenheid, snelheidssensor en de bijbehorende houders zijn schematisch en kunnen bij uw eBike afwijken.

1 Toets indicatiefunctie „i" 2 Toets fietsverlichting 3 Boardcomputer 4 Houder boardcomputer 5 Aan-/uittoets boardcomputer 6 Reset-toets „RESET" 7 USB-aansluiting 8 Beschermkapje van USB-aansluiting 9 Aandrijfeenheid 10 Bedieningseenheid 11 Toets indicatiefunctie „i" op bedieningseenheid

12 Toets ondersteuning verlagen / terug bladeren „-" 13 Toets ondersteuning verhogen / vooruit bladeren „+" 14 Toets duwhulp/vertrekhulp „WALK" 15 Vergrendeling boardcomputer 16 Blokeerschroef boardcomputer 17 Snelheidssensor 18 Spaakmagneet van snelheidssensor

Weergave-elementen boardcomputer

a Weergave ondersteuning geleverd door aandrijving b Indicatie ondersteuningsniveau c Indicatie verlichting d Tekstdisplay e Waarde-indicatie

f Snelheidsmeterindicatie g Schakeladvies: schakel op naar een hogere versnelling h Schakeladvies: schakel af naar een lagere versnelling i Accuoplaadindicatie

Technische gegevens

Aandrijfeenheid Drive Unit Cruise
Productnummer		0 275 007 033
		0 275 007 027
Nominala continu vermogen	W	250
Draaimoment aan de aandrijving max. Nm 60
Nominale spanning	V=	36
Bedrijfstemperatuur	°C -5...+40
Bewaartemperatuur	°C -10...+50
Beschermingsklasse		IP 54 (stof- en spatwa-terbescherming)
Gewicht, ca.	kg	4

Aandrijfeenheid		Drive Unit Speed
Productnummer		0 275 007 031
Capaciteit	W	350
Draaaimoment aan de aandrijving max. Nm 60
Nominale spanning	V=	36
Bedrijfstemperatuur	°C -5...+40
Bewaartemperatuur	°C -10...+50
Beschermingsklasse		IP 54 (stof- en spatwa- terbescherming)
Gewicht, ca.	kg	4

Boardcomputer		Intuvia
Productnummer		1 270 020 909
Laadstroom USB-aansluiting max.	mA	500
Laadspanning USB-aansluiting	V	5
Bedrijfstemperatuur	°C -5...+40
Bewaartemperatuur	°C -10...+50
Laadtemperatuur	°C	0...+40
Beschermingsklasse		IP 54 (stof- en spatwa-terbescherming)
Gewicht, ca.	kg	0,15
Bosch eBike-systeem gebrukt FreeRTOS (zie www.freertos.org)

Fietsverlichting*
Nominate spanning	V-	6
Capaciteit
- Voorlicht	W	8,4
- Achterlicht	W	0,6
* Afhankelijk van wettelijk regelingen Niet in alle, per land verschillendeuitvoeringen via accu van eBike möglich

Montage

Accuplaatsen uitnemen

Voor het plaatsen van de eBike-accu in de eBike en voor het uitnemen dient u de gebruiksaanwijzing van de accu te lezen en in acht te nemen.

Boardcomputer plaatsen en uitnemen (zie afbeelding A)

Voor het plaatsen van de boardcomputer 3 schuift u hem van voren in de houder 4.

Voor het uitnemen van de boardcomputer 3 drukt u op de vergrendeling 15 en schuift u hem naar voren uit de houder 4.

Als u de eBike parkeert, verwijdert u de boardcomputer.

Het is mogelijk om de boardcomputer in de houder tegen het verwijderen te beveiligen. Demonteer hiervoor de houder 4 van het stuur. Plaats de boardcomputer in de houder. Schroef de blokkeerschroef 16 (schroefdraad M3, 8 mm lang) van onderen in de daarvoor bestemde schroefdraad van de houder. Monteer de houder opnieuw op het stuur.

Snelheidssensor controleren (zie afbeelding B)

De snelheidssensor 17 en de bijbehorende spaakmagneet 18 moeten zodanig gemonteerd zijn dat de spaakmagneet bij een omwenteling van het wiel op een afstand van minimaal 5mm en maximaal 17mm langs de snelheidssensor beweegt.

Opmerking: Is de afstand tussen snelheidssensor 17 en spaakmagneet 18 te klein of te groot of is de snelheidssensor 17 niet juist aangesloten, dan valt de snelheidsmeterindicatie

uit en de eBike-aandrijving werkt in het noodprogramma. Draai in dit geval de schroef van de spaakmagneet 18 los en bevestig de spaakmagneet zo aan de spaak dat hij op de juiste afstand voorbij de markering van de snelheidssensor komt. Verschijnt ook daarna geen snelheid op de snelheidsmeterindicatie f, neem dan contact op met een geautoriseerde fietsenhandelaar.

Gebruik

Ingebruikneming

Voorwaarden

Het eBike-systeem kan alleen geactiveerd worden als de volgende voorwaarden vervuld zijn:

Een voldoende geladen accu is geplaatst (zie gebruiksaanwijzing van de accu). - De boardcomputer is juist in de houder geplaatst (zie "Boardcomputer plaatsen en uitnemen", pagina Nederlands-2). - De snelheidssensor correct is gemonteerd (zie "Snelheidssensor controleren", pagina Nederlands-2).

eBike-systeem in- en uitschakelen

Als u het eBike-systeem wilt inschakelen, heeft u de volgende mogelijkheden:

• Is de boardcomputer bij het aanbrengen in de houder al ingeschakeld, dan wordt het eBike-systeem automatisch ingeschakeld.
• Druk bij een geplaatste boardcomputer en geplaatste eBike-accu een keer kort op de aan/uit-toets 5 van de boardcomputer. Druk bij een geplaatste boardcomputer op de aan/uit-toets van de eBike-accu (zie gebruiksaanwijzing van de accu).

De aandrijving wordt geactiveerd zodra u op de pedalen trapt (behalve bij de functie duwhulp, zie "Duwhulp/vertrekhulp in-/uitschakelen", pagina Nederlands-4). Het motorvermogen richt zich naar het ingestelde ondersteuningsniveau aan de boardcomputer. Zodra het systeem geactiveerd wordt, verschijnt gedurende korte tijd "Performance Line" op het display.

Zodra u bij normaal gebruik niet meer op de pedalen trapt of zodra u een snelheid van 25/45 km per uur heeft bereikt, wordt de ondersteuning door de aandrijving van de eBike uitgeschakeld. De aandrijving wordt automatisch weer geactiveerd zodra u op de pedalen trapt of de snelheid onder 25/45 km per uur daalt.

Als u het eBike-systeem wilt uitschakelen, heeft u de volgende mogelijkheden:

• Druk op de aan-/uit-toets
• Schakel de eBike-accu aan de aan-/uit-toets UIT (zie gebruiksaanwijzing van de accu).
• Verwijder de boardcomputer uit de houder.

Wordt ongeveer 10 min. lang geen vermogen van de aandrijving opgeroepen (bijv. wanneer de eBike stilstaat), schakelt het eBike-systeem om energiespaarredenen automatisch uit.

Indicaties en instellingen van de boardcomputer Energievoorziening van de boardcomputer

Zit de boardcomputer in de houder 4, is een voldoende geladen accu in de eBike geplaatst en is het eBike-systeem ingeschakeld, dan wordt de boardcomputer via de accu van de eBike van energie voorzien.

Wordt de boardcomputer uit de houder 4 genomen, dan gebeurt de energievoorziening via een interne accu. Is de interne accu bij het inschakelen van de boardcomputer zwak, dan verschijnt gedurende 3 s "Met fiets verbinden" in de tekstindicatie. Daarna schakelt de boardcomputer opnieuw uit.

Voor het opladen van de interne accu plaatst u de boardcomputer opnieuw in de houder 4 (als een accu in de eBike geplaatst is). Schakel de eBike-accu aan met de aan-/uittoets (zie gebruiksaanwijzing van de accu).

U kunt de boardcomputer ook via de USB-aansluiting opladen. Open hiervoor de beschermkap 8. Verbind de USB-bus 7 van de boardcomputer via een passende USB-kabel met een gebruikelijke USB-lader of de USB-aansluiting van een computer (5 V laadspanning; max. 500 mA laadstroom). In de tekstindicatie d van de boardcomputer verschijnt "USB aangesloten".

Als u uw eBike langere tijd niet gebruikt, neem de boardcomputer dan uit de houder. Bewaar de boardcomputer in een droge omgeving bij kamertemperatuur. Laad de boardcomputeraccu regelmatig op.

Boardcomputer in-/uitschakelen

Voor het inschakelen van de boardcomputer drukt u kort op de aan-/uittoets 5. De boardcomputer kan (bij voldoende geladen interne accu) ook ingeschakeld worden als deze niet in de houder geplaatst is.

Voor het uitschakelen van de boardcomputer drukt u op de aan-/uittoets 5.

Is de boardcomputer niet in de houder geplaatst, dan schakelt deze zich 1 minuut nadat de laatste toets is ingedrukt om energiebesparende redenen uit.

Accuoplaadindicatie

De acculaadindicatie i geeft de laadtoestand van de eBike-accu aan, niet de laadtoestand van de interne accu van de boardcomputer. De laadtoestand van de eBike-accu kan eveneens aan de LED's op de accu afgelezen worden.

In de indicatie i komt elk streepje in het accusymbool overeen met ongeveer 20% van de capaciteit:

De eBike-accu is volledig geladen. De eBike-accu moet bijgeladen worden. De boordcomputer.

De LED's van de laadtoestandsindicatie aan de accu lichten op. De capaciteit voor de ondersteuning van de aandrijving is opgebruikt en de ondersteuning wordt uitgeschakeld. De resterende capaciteit wordt voor de verlichting en de boardcomputer ter beschikking gesteld, de indicatie knippert.

De capaciteit van de eBike-accu volstaat voor nog ongeveer 2 jaar fietsverlichting. Met andere verbruikers (bijv. automatische transmissie, laden van externe toestellen aan de USB-aansluiting) wordt hierbij geen rekening gehouden.

Wordt de boardcomputer uit de houder 4 genomen, dan blijft de laatst weergegeven acculaadtoestand opgeslagen.

Ondersteuningsniveau instellen

U kunt aan de bedieningseenheid 10 instellen hoe sterk de eBike-aandrijving u bij het trappen ondersteunt. Het ondersteuningsniveau kan altijd, ook tijdens het fietsen, gewijzigd worden.

Opmerking: In sommige uitvoeringen is het ondersteuningsniveau mogelijk vooraf ingesteld en kan dit niet worden gewijzigd. Het is ook mogelijk dat er uit minder ondersteuningsniveaus dan hier vermeld kan worden gekozen.

De volgende ondersteuningsniveaus staan maximaal ter beschikking:

• „OFF": de motorondersteuning is uitgeschakeld, de eBike kan zoals een normale fiets alleen door te trappen voortbewogen worden.
• „ECO": effectieve ondersteuning met maximale efficiëntie voor maximaal bereik
• "TOUR": gelijkmatige ondersteuning voor tochten met groot bereik
• „SPORT": krachtige ondersteuning voor sportief rijden op heuvelachtige stukken en voor rijden in de stad -TURBO": maximale ondersteuning bij flink doortrappen, voor sportief rijden

Voor het verhogen van het ondersteuningsniveau drukt u zo vaak op de toets 13 aan de bedieningseenheid tot het gewenste ondersteuningsniveau op de indicator verschijnt, voor het verlagen op de toets 12.

Het opgeroepen motorvermogen verschijnt op de indicator. Het maximale motorvermogen hangt van het gekozen ondersteuningsniveau af.

Ondersteuningsniveau Ondersteuningsfactor* (Kettingschakelin

“ECO”	50 %
“TOUR”	120 %
“SPORT”	190 %
“TURBO”	275 %

• Het motorvermogen kan bij sommige uitvoeringen afwijken.

Wordt de boardcomputer uit de houder 4 genomen, dan blijft het laatst weergegeven ondersteuningsniveau opgeslagen, de indicatie van het motorvermogen blijft leeg.

Duwhulp/vertrekhulp in-/uitschakelen

Bij de Speed-variant kan de duwhulp ook als vertrekhulp gebruikt worden. De vertrekhulp wordt bij 18 km/h uitgeschakeld.

De duwhulp/vertrekhulp kan u het duwen van of het vertrekken met de eBike vergemakkelijken. De snelheid in deze func

Dit is afhankelijk van de gekozen versnelling en kan, afhankelijk van de uitvoering, maximaal 6 km/h of 18 km/h bereiken. Hoe kleiner de gekozen versnelling is, des te lager is de snelheid in deze functie (bij maximaal vermogen).

De functie duwhulp/vertrekhulp mag uitsluitend bij het duwen van of vertrekken met de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.

Voor het inschakelen van de duwhulp/vertrekhulp drukt u op de toets „WALK" 14 aan de bedieningseenheid en houdt u deze toets ingedrukt. De aandrijving van de eBike wordt ingeschakeld.

De duwhulp/vertrekhulp wordt uitgeschakeld zodra een van de volgende situaties van toepassing is:

• U laat de toets „WALK" 14 los,
• de wielen van de eBike worden geblokkeerd (bijv. door het remmen of het raken van een hindernis),
• de snelheid overschrijdt 6/18 km/h.

Fietsverlichting in-/uitschakelen

In de uitvoering waar bij het rijlicht door het eBike-systeem gevoed wordt, kunnen via de boardcomputer met de toets 2 tegelijk voorlicht en achterlicht in- en uitgeschakeld worden. Bij het inschakelen van de verlichting verschijnt „Licht aan" en bij het uitschakelen van de verlichting „Licht uit" gedurende ca. 1 seconde op het tekstdisplay d. Bij ingeschakeld licht wordt het verlichtingssymbool weergegeven.

Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

Variant Speed: Is de boardcomputer niet in de houder geplaatst, dan schakelt deze zich 1 minuut nadat de laatste toets is ingedrukt om energiebesparende redenen uit. Als u het eBike-systeem inschakelt (zie „eBike-systeem in- en uitschakelen", pagina Nederlands-3), dan wordt de verlichting mee ingeschakeld. De fietsverlichting kan met de toets 2 niet uitgeschakeld worden.

Snelheids- en afstandsindicaties

In de snelheidsmeterindicatie f wordt altijd de actuele snelheid weergegeven.

In de functie-indicatie (combinatie van tekstindicatie d en waarde-indicatie e) kunt u kiezen uit de volgende functies:

-,Tijd": actuele tijd -,Maximum": sinds de laatste reset bereikte maximale snelheid -,Gemiddelde": sinds de laatste reset bereikte gemiddelde snelheid -,Rijtijd": rijtijd sinds de laatste reset -,Bereik": te verwachten bereik met de aanwezige acculading (bij gelijkblijvende voorwaarden zoals ondersteuningsniveau, routeprofiel, enz.) -,Afstand totaal": indicatie van de totaal met de eBike afgelegde afstand (niet resetbaar) -,Afstand": sinds de laatste reset afgelegde afstand

Druk voor het wisselen in de individuele functie op de toets „i" 1 aan de boardcomputer of op de toets „i" 11 aan de bedieningseenheid tot de gewenste functie weergegeven wordt.

Voor een reset van „Afstand“, „Rijtijd“ en „Gemiddelde“ gaat u naar een van deze drie functies en drukt u vervolgens zo lang op de toets „RESET“ 6 tot de indicatie op nul worden gezet. Daarmee heeft ook een reset plaatsgevonden van de waarden van de beide andere functies.

Voor een reset van „Maximum“ gaat u naar deze functie en drukt u vervolgens zo lang op de toets „RESET“ 6 tot de indicatie op nul worden gezet.

Voor de reset van „Bereik“ gaat u naar deze functie en drukt u dan op de toets „RESET" 6 tot de indicatie op de waarde van de fabrieksinstelling teruggezet is.

Wordt de boardcomputer uit de houder 4 genomen, dan blijven alle waarden van de functies opgeslagen en kunnen deze verder weergegeven worden.

Basisinstellingen weergeven en aanpassen

Indicaties en wijzigingen van de basisinstellingen zijn mogelijk onafhankelijk van het feit of de boardcomputer in de houder 4 geplaatst is of niet.

Als u naar het menu Basisinstellingen wilt gaan, drukt u tegelijkertijd zo lang op de toets „RESET" 6 en de toets „i" 1 tot in de tekstindicatie d „Instellingen" verschijnt.

Druk voor het wisselen tussen de basisinstellingen op de toets „i" 1 aan de boardcomputer tot de gewenste basisinstelling weergegeven wordt. Is de boardcomputer in de houder 4 geplaatst, dan kunt u ook de toets „i" 11 aan de bedieningseenheid indrukken.

Om de basisinstellingen te wijzigen, drukt u voor het verminderen of bladeren naar onderen op de aan/uit-toets 5

Indicatie foutcode

De componenten van het eBike-systeem worden voortdurend automatisch gecontroleerd. Als een fout wordt vastgesteld, verschijnt de desbetreffende foutcode in de tekstindicatie d.

Druk op een willekeurige toets aan de boardcomputer 3 of aan de bedieningseenheid 10 om naar de standaardindicatie terug te keren.

naast de indicatie, - of voor het verhogen of bladeren naar boven op de toets verlichting 2 naast de indicatie, ^+

Is de boardcomputer in de houder 4 geplaatst, dan is de wijziging ook met de toetsen „-“ 12 resp. „+“ 13 aan de bedieningseenheid mogelijk.

Om de functie te verlaten en de gewijzigde instelling op te slaan, drukt u op de toets "RESET" 6 gedurende 3 s.

U kunt kiezen uit de volgende basisinstellingen:

• "Tijd": U kunt de actuele tijd instellen. Als u de insteltoetsen langer indrukt, verandert de tijdsaanduiding sneller. "Wielomtrek": U kunt deze door de fabrikant ingestelde waarde met ±5% veranderen. Deze waarde wordt alleen weergegeven als de boardcomputer zich in de houder bevindt.
• "Nederlands": U kunt de taal van de teksten wijzigen. U kunt kiezen uit Duits, Engels, Frans, Spaans, Italiaans, Nederlands en Deens. "Eenheid km/mi": U kunt snelheid en afstand in kilometers of mijlen laten weergeven. "Tijdformaat": U kunt de tijd in de 12-uur- of 24-uur-indeling laten weergeven. "Schakeltip Aan/Uit": U kunt de indicatie van het schakeladvies in- of uitschakelen.
• "Gebruiksduur totaal": Weergave van de totale tijdsduur waarmee met de eBike is gereden (kan niet gewijzigd worden). "Displ. vx.x.x.x": Dit is de softwareversie van het display. "DU vx.x.x.x": Dit is de softwareversie van de aandrijfeenheid. Deze waarde wordt alleen weergegeven als de boordcomputer zich in de houder bevindt. "Bat vx.x.x.x": Dit is de softwareversie van de accu. Deze waarde wordt alleen weergegeven als de boardcomputer zich in de houder bevindt.

Afhankelijk van de aard van de fout wordt de aandrijving indien nodig automatisch uitgeschakeld. Verder rijden zonder ondersteuning door de aandrijving is echter altijd mogelijk. Laat de eBike controleren voordat u er opnieuw mee gaat rijden.

Laat alle controles en reparaties uitsluitend door een geautoriseerde fietsenhandelaar uitvoeren.

Code Oorzaak Oplossing
410	Een of meertere toetsen van de boardcomputer zichen geblokkeerd.	Controler of er toetsen zich vastgeklemd, bijv. door binnengedrongen vuil. Reinig de toetsen indien nodig.
414	Verbindingsprobleem van bedienings- eenheid	Aansluitingen en verbindingen latent controleren
418 Een ofmeer toetsen van de bedie- ningseenheid zichen geblokkeerd.	Controler of er toetsen zich vastgeklemd, bijv. door binnengedrongen vuil. Reinig de toetsen indien nodig.
422	Verbindingsprobleem van aandrijf- eenheid	Aansluitingen en verbindingen latent controleren
423	Verbindingsprobleem van de eBike- accu	Aansluitingen en verbindingen latent controleren
Code	Oorzaak	Oplossing
424 Communicatiefout van de compo-nnten onderling	Aansluitingen en verbindingen latent controleren
426	Interneijdoverschrijdingsfout	Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
430	Interne accu van de boardcomputer leeg	Boardcomputer opladen (in de houder of via USB-aansluiting)
440	Interne fout van aandrijfeenheid	Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
450	Interne SW-fout	Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
490	Interne fout van de boardcomputer Boardcomputer latent controleren
500	Interne fout van aandrijfeenheid	Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
502	Fout in de fietsverlichting	Controller het Licht en de bijbehorende bekabeling. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
503	Fout van snelheidssensor	Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
510	Interne sensorfout Start het systeme opnieuw.	Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
511	Interne fout van aandrijfeenheid	Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
530	Accufout	Schakel de eBike uit, verwijder de eBike-accu enplaats de eBike-accu er opnieuw in. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
531	Configuratiefout Start het systeme opnieuw.	Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
540	Temperatuurfout	De eBike bevindt zich buiten het toegestane temperatuurbereik. Schakel het eBike-systeme uit om de aandrijfeenheid tot het toegestane temperatuurbereik te latent afkoelen of opwarmen. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
550	Een Niet toegestane verbruiker werk herkend.	Verwijder de verbruiker. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
602	Interne accufoutijdens het laden	Scheid het laadapparaat van de accu. Start het eBike-systeme opnieuw. Sluit het laadapparaat op de accu aan. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
602	Interne accufout Start het systeme opnieuw.	Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
603	Interne accufout	Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
605	Accutemperatuurfout	De eBike bevindt zich buiten het toegestane temperatuurbereik. Schakel het eBike-systeme uit om de aandrijfeenheid tot het toegestane temperatuurbereik te latent afkoelen of opwarmen. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. .
605	Accutemperatuurfoutijdens het laden	Scheid het laadapparaat van de accu. Laat de accu afkoelen. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
Code Oorzaak Oplossing
606	Externe accufout Controller de bekabeling. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
610	Accuspanningsfout	Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
620	Fout laadapparaat Vervang het laadapparaat. Neem contact op met uw Bosch eBike-dealer.
640	Interne accufout Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
655 Meervoudige accufout Schakel het eBike-systeemuit. Verwijder de accu en plaats hem er opnieuw in. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
656	Softwareversiefout Neem contact op met uw Bosch eBike-dealer zodate hij de SW-update UITvoert.
Geen indicatie	Interne fout van de boardcomputer	Herstart uw eBike-systeem door het uit- en opnieuw inschakenen.

Energievoorziening van externe apparaten via USB-aansluiting

Met de USB-aansluiting kunnen de meeste apparaten, die via USB-aansluiting van stroom worden voorzien (bijvoorbeeld diverse mobiele telefoons), gebruikt en opgeladen worden.

Voorwaarde voor het laden is dat de boardcomputer en een voldoende geladen accu in de eBike geplaatst zijn.

Open de beschermkap 8 van de USB-aansluiting aan de boardcomputer. Verbind de USB-aansluiting van het externe toestel via een normconforme micro A/micro B USB-2.0-kabel met de USB-bus 7 aan de boardcomputer. Het gebruik van een niet normconforme USB-kabel of een kabel-/adapter-combinatie kan tot schade aan de boardcomputer leiden.

Aanwijzingen voor het rijden met het eBike-systeem

Wanneer werkt de eBike-aandrijving?

De eBike-aandrijving ondersteunt u tijdens het rijden zolang u op de pedalen trapt. Als u niet op de pedalen trapt, vindt geen ondersteuning plaats. Het motorvermogen is altijd afhankelijk van de kracht die u tijdens het trappen uitoefent.

Als u weinig kracht uitoefent, is de ondersteuning geringer dan wanneer u veel kracht uitoefent. Dat geldt onafhankelijk van het ondersteuningsniveau.

De eBike-aandrijving wordt automatisch uitgeschakeld bij snelheden boven 25/45 km per uur. Als de snelheid onder 25/45 km per uur daalt, staat de aandrijving automatisch weer ter beschikking.

Een uitzondering geldt voor de functie duwhulp, waarbij de eBike zonder op de pedalen te trappen met geringe snelheid geduwd kan worden. Bij het gebruik van de duwhulp kunnen de pedalen meedraaien.

U kunt met de eBike altijd ook zonder ondersteuning net als met een normale fiets rijden, als u het eBike-systeem uitschakelt

of het ondersteuningsniveau op "OFF" instelt. Hetzelfde geldt als de accu leeg is.

Samenspel van eBike-systeem en versnellingen

Ook met de eBike-aandrijving kunt u de versnellingen net als bij een normale fiets gebruiken (zie hiervoor de gebruiksaanwijzing van uw eBike).

Onafhankelijk van de aard van de versnelling is het raadzaam om tijdens het schakelen het trappen kort te onderbreken. Daardoor wordt het schakelen vergemakkelijkt en de slijtage van de aandrijflijn beperkt.

Door de keuze van de juiste versnelling kunt u bij gelijke krachtsinspanning de snelheid en het bereik vergroten.

Volg hierbij de schakeltips die u door de indicaties g en h op uw display gegeven worden. Wordt de indicatie g weergegeven, dan moet u in een hogere versnelling met lagere trapfrequentie schakelen. Wordt de indicatie h weergegeven, dan moet u een lagere versnelling met hogere trapfrequentie kiezen.

Eerste ervaringen opdoen

Geadviseerd wordt om de eerste ervaringen met de eBike op te doen op een weg zonder druk verkeer.

Probeer verschillende ondersteuningsniveaus uit. Zodra u zich zeker voelt, kunt u met de eBike net als met elke andere fiets aan het verkeer deelnemen.

Test het bereik van uw eBike onder verschillende omstandigheden voordat u een langere tocht plant die meer van u eist.

Invloeden op het bereik

Het bereik wordt door vele factoren beïnvloed, zoals:

• ondersteuningsniveau, schakelgedrag, bandertype en bandendruk,
• ouderdom en onderhoudstoestand van de accu,
• profiel (hellingen) en aard (wegverharding) van de route,
• tegenwind en omgevingstemperatuur,
• gewicht van eBike, fietser en bagage.

Daarom is het niet mogelijk om de reikwijdte voor het begin van een rit exact te bepalen. Algemeen geldt:

• Bij gelijk motorvermogen van de eBike-aandrijving: hoe minder kracht u hoeft te benutten om een bepaalde snelheid te bereiken (bijv. door optimaal gebruik van de versnellingen), des te minder energie de eBike-aandrijving zal verbruiken en des te groter het bereik van een acculading zal zijn.
• Hoe hoger het ondersteuningsniveau bij verder gelijke omstandigheden wordt gekozen, des te geringer het bereik.

Verzorging en onderhoud van de eBike

Neem de gebruiks- en opslagtemperaturen van de eBike-componenten in acht. Bescherm de aandrijfeenheid, boardcomputer en accu tegen extreme temperaturen (bijv. door intensieve zonnestraling zonder gelijktijdige ventilatie). De componenten (vooral de accu) kunnen door extreme temperaturen beschadigd worden.

Onderhoud en service

Onderhoud en reiniging

Houd alle componenten van de eBike schoon, in het bijzonder de contacten van de accu en de bijbehorende houder. Reinig deze voorzichtig met een zachte, vochtige doek.

Geen van de componenten, ook de aandrijfeenheid niet, mogen in water worden ondergedompeld of met een hogedrukreiniger worden gereinigd.

Neem voor service of reparaties aan de eBike contact op met een erkende rijwielhandel.

Klantenservice en gebruiksadviezen

Neem bij alle vragen over het eBike-systeem en zijn componenten contact op met een erkende rijwielhandel.

Contactgegevens van de erkende rijwielhandel vindt u op de internetpagina www.bosch-ebike.com

Vervoer

De accu's vallen onder de vereisten van het recht i.v.m. gevaarlijke goederen. Onbeschadigde accu's kunnen door de privégebruiker zonder verdere verplichtingen over de weg getransporteerd worden.

Bij het transport door professionele gebruikers of bij het transport door derden (bijv. luchttransport of transportbedrijf) moeten specifieke vereisten aan verpakking en aanduiding in acht genomen worden (bijv. voorschriften van de ADR). Indien nodig kan bij de voorbereiding van het verzendstuk het advies van een expert voor gevaarlijke goederen ingewonnen worden.

Verstuur de accu's alleen als de behuizing onbeschadigd is. Kleef open contacten af en verpak de accu zodanig dat hij niet beweegt in de verpakking. Wijs uw pakketdienst erop dat het om een gevaarlijk product gaat. Neem ook eventuele bijkomende nationale voorschriften in acht.

Neem bij alle vragen over het vervoer van de accu's contact op met een erkende rijwielhandel. Bij de rijwielhandel kunt u ook

een geschikte transportverpakking bestellen.

Afvalverwijdering

Aandrijfeenheid, boardcomputer incl. bedieningseenheid, accu, snelheidssensor, toebehoren en verpakkingen moeten op een milieuvriendelijke manier afgevoerd worden.

Gooi een eBike of componenten waarvan niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

De in de boardcomputer geïntegreerde accu mag alleen uitgenomen worden om af te voeren. Door het openen van de behuizingsschakelaar kan de boardcomputer vernietigd worden.

Gelieve zich te wenden tot de fietsenhandelaar.

Li-ion:

Lees de aanwijzingen in het gedeelte "Vervoer", pagina Nederlands-8 en neem deze in acht.

Wijzigingen voorbehouden.

Lithiumionaccu PowerPack

Veiligheidsvoorschriften

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit

een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik.

Het in deze gebruiksaanwijzing gebruikte begrip „accu" heeft zowel betrekking op standaardaccu's (accu's bevestigd aan het fietsframe) als op bagagedrageraccu's (accu bevestigd in de bagagedrager) tenzij het type uitdrukkelijk genoemd wordt.

Haal de accu uit de eBike voor u werkzaamheden (bijv. inspectie, reparatie, montage, onderhoud, werkzaamheden aan de ketting etc.) aan de eBike uitvoert, deze met de auto of het vliegtuig transporteert of bewaart. Bij het per ongeluk activeren van het eBike-systeem bestaat er verwondingsgevaar. Open de accu niet. Er bestaat gevaar voor kortsluiting. Als de accu geopend wordt, vervalt elke aanspraak op garantie.

Bescherm de accu tegen hitte (bijv. ook tegen langdurig fel zonlicht), vuur en onderdompeling in water. Er bestaat explosiegevaar.

Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. Bij in dit verband ontstane schade door kortsluiting vervalt elke aanspraak op garantie door Bosch. Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Bij onvoorzien contact met water afspoelen. Als de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden. Accu's mogen niet aan mechanische stoten blootgesteld worden. Het gevaar bestaat dat de accu beschadigd wordt. Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.

Laad de accu alleen op met originele Bosch-oplaadapparaten. Bij gebruik van niet-originele Bosch-oplaadapparaten kan brandgevaar niet worden uitgesloten. Gebruik de accu alleen in combinatie met een eBike met origineel Bosch eBike-aandrijfsysteem. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd. Gebruik alleen originele Bosch-accu's die door de fabrikant voor uw eBike zijn toegestaan. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden. Bij gebruik van andere accu's wordt door Bosch geen aansprakelijkheid aanvaard en geen garantie geboden. Lees de veiligheidsvoorschriften en aanwijzingen in de gebruiksaanwijzingen van laadapparaat en aandrijfeenheid/boordcomputer alsook in de gebruiksaanwijzing van uw eBike en neem deze voorschriften en aanwijzingen in acht. Houd de accu uit de buurt van kinderen.

Product- en vermogensbeschrijving

Afgebeelde componenten (zie pagina 4-5)

De componenten zijn genummerd zoals op de pagina's met afbeeldingen.

Alle afbeeldingen van fietsonderdelen behalve de accu's en hun houders zijn schematisch en kunnen afwijken van de onderdelen van uw eBike.

A1 Houder van bagagedrageraccu A2 Bagagedrageraccu A3 Bedrijfs- en oplaadindicatie A4 Aan/uit-toets A5 Sleutel van accuslot A6 Accuslot A7 Bovenste houder van standaardaccu A8 Standaardaccu A9 Onderste houder van standaardaccu C1 Oplaadapparaat C6 Contactbus voor oplaadstekker C7 Afscherming oplaadaansluiting

Technische gegevens

Lithiumion accu PowerPack 300 PowerPack 400
Productnummer
- Standaardaccu	0 275 007 509	0 275 007 510
	0 275 007 511	0 275 007 512
- Bagagedrageraccu	0 275 007 513	0 275 007 514
		0 275 007 522
Nominale spanning	V= 36 36
Nominale capaciteit	Ah 8,2 11
Energie	Wh 300 400
Bedrijftstemperatuur	°C -10...+40 -10...+40
Bewaartemperatuur	°C -10...+60 -10...+60
Toegestaan oplaadtemperatuurbereik	°C 0...+40	0...+40
Gewicht, ca.	kg 2,0/2,4	2,5/2,6
Beschermingsklasse	IP 54 (stof- en spatwater-bescherming)	IP 54 (stof- en spatwater-bescherming)

Montage

• Plaats de accu alleen op een schone ondergrond. Voorkom in het bijzonder het vuil worden van de oplaadaansluiting en de contacten, bijv. door zand of aarde.

Accu voor het eerste gebruik controleren

Controleer de accu voordat u deze voor de eerste keer oplaadt of met uw eBike gebruikt.

Druk eerst op de aan-uit-toets A4 voor het inschakelen van de accu. Als er geen led van de oplaadindicatie A3 brandt, is de accu mogelijk beschadigd.

Als er minstens een led brandt, maar niet alle leds van de oplaadindicatie A3 branden, dient u de accu voor het eerste gebruik volledig op te laden.

Laad een beschadigde accu niet op en gebruik deze niet. Neem contact op met een erkende rijwielhandel.

Accu opladen

• Gebruik alleen het met uw eBike meegeleverde originele Bosch-oplaadapparaat of een origineel Bosch-oplaadapparaat van hetzelfde type. Alleen dit oplaadapparaat is afgestemd op de bij de eBike gebruikte lithiumionaccu.

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig met het oplaadapparaat op.

Lees voor het opladen van de accu de gebruiksaanwijzing van het oplaadapparaat en neem de voorschriften in acht.

De accu kan altijd afzonderlijk of aan de fiets opgeladen worden zonder de levensduur te verkorten. Een onderbreking van de laadbewerking beschadigt de accu niet.

De accu is voorzien van een temperatuurbewaking die ervoor zorgt dat de accu alleen in het temperatuurbereik tussen 0 °C en 40 °C kan worden opgeladen.

Bevindt de accu zich buiten het oplaadtemperatuurbereik, dan knipperen drie leds van de oplaadindicatie A3. Maak de

accu los van het oplaadapparaat en laat deze op temperatuur komen.

Sluit de accu pas weer aan op het oplaadapparaat als deze de toegestane oplaadtemperatuur heeft bereikt.

Oplaadindicatie

De vijf groene leds van de oplaadindicatie A3 geven de oplaadtoestand van de accu aan als de accu ingeschakeld is.

Daarbij komt elke led overeen met ca. 20% van de capaciteit. Als de accu volledig is opgeladen, branden alle vijf leds.

De laadtoestand van de ingestelde accu wordt bovendien op het display van de boardcomputer weergegeven. Lees en houd u aan de gebruiksaanwijzing van aandrijfeenheid en boardcomputer.

Ligt de capaciteit van de accu onder 5%, dan gaan alle LED's van de laadindicatie A3 aan de accu uit, er is echter nog een weergavefunctie van de boordcomputer.

Accu plaatsen en uitnemen (zie afbeeldingen C-D)

Schakel de accu altijd uit als u deze in de houder plaatst of uit de houder neemt.

Om de accu te kunnen plaatsen, moet de sleutel A5 in het slot A6 steken en moet het slot geopend zijn.

Voor het plaatsen van de standaardaccu A8 plaatst u deze met de contacten op de onderste houder A9 aan de eBike (de accu kan tot 7° maar het frame gekanteld zijn). Kantel deze tot aan de aanslag in de bovenste houder A7.

Voor het plaatsen van de bagagedrageraccu A2 duwt u deze met de contacten naar voren in de houder A1 in de bagagedrager tot de accu vastklikt.

Controleer of de accu stevig vast zit. Sluit de accu altijd met het slot A6 af. Anders kan het slot opengaan en kan de accu uit de houder vallen.

Trek de sleutel A5 na het afsluiten altijd uit het slot A6. Daarmee voorkomt u dat de sleutel eruit valt of dat de accu van een geparkeerde eBike door anderen wordt meegenomen.

Voor het uitenemen van de standaardaccu A8 schakelt u deze uit en opent u het slot met de sleutel A5. Kantel de accu uit de bovenste houder A7 en trek deze uit de onderste houder A9.

Voor het verwijderen van de bagagedrageraccu A2 schakelt u deze uit en opent u het slot met de sleutel A5. Trek de accu uit de houder A1.

Gebruik

Ingebruikneming

• Gebruik alleen originele Bosch accu's die door de fabrikant voor uw eBike zijn toegestaan. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden. Bij gebruik van andere accu's wordt door Bosch geen aansprakelijkheid aanvaard en geen garantie geboden.

In- en uitschakelen

Het inschakelen van de accu is een van de mogelijkheden om het eBike-systeem in te schakelen. Lees en houd u aan de gebruiksaanwijzing van aandrijfeenheid en boardcomputer.

Controleer voor het inschakelen van de accu of het eBike-systeem dat het slot A6 afgesloten is.

Als u de accu wilt inschakelen, drukt u op de aan-uit-toets A4. De leds van de indicatie A3 gaan branden en geven tegelijkertijd de oplaadtoestand aan.

Opmerking: Ligt de capaciteit van de accu onder 5%, dan brandt aan de accu geen LED van de laadindicatie A3. Alleen aan de boardcomputer is te herkennen of het eBike-systeem ingeschakeld is.

Als u de accu wilt uitschakelen, drukt u opnieuw op de aan/uit-toets A4. De leds van de indicatie A3 gaan uit. Het eBikesysteem wordt daarmee eveneens uitgeschakeld.

Wordt ongeveer 10 minuten lang geen vermogen van de eBike-aandrijving opgeroepen (bijv. waar de eBike stilstaat) en is er geen toets aan boordcomputer of bedieningseenheid van de eBike ingedrukt, schakelen het eBike-systeem en hiermee ook de accu om energiespaarredenen automatisch uit.

De accu is door "Electronic Cell Protection (ECP)" beschermd tegen overmatig ontladen, overmatig opladen, oververhitting en kortsluiting. Bij gevaar wordt de accu door een veiligheidsschakeling automatisch uitgeschakeld.

Wordt een defect van de accu herkend, knipperen twee leds van de oplaadindicatie A3.

Neem in dit geval contact op met een erkende rijwielhandel.

Aanwijzingen voor de optimale omgang met de accu

De levensduur van de accu kan worden verlengd als deze goed wordt behandeld en met name bij de juiste temperaturen wordt bewaard.

Met toenemende ouderdom zal de capaciteit van de accu echter ook bij goede verzorging afnemen.

Een duidelijk kortere gebruiksduur na het opladen geeft aan dat de accu versleten is. U kunt de accu vervangen.

Accu voor en tijdens het bewaren opladen

Laad de accu op tot ongeveer 60% (3 tot 4 leds van de oplaadindicatie A3 branden) voordat u deze voor langere tijd opbergt.

Controleer de oplaadtoestand na 6 maanden. Als er nog maar één led van de oplaadindicatie A3 brandt, dient u de accu weer tot ca. 60% op te laden.

Opmerking: Als de accu lange tijd in lege toestand wordt bewaard, kan deze ondanks de geringe zelfontlading worden beschadigd en kan de opslagcapaciteit sterk worden verminderd. Het is niet aan te raden de accu langdurig aan het oplaadapparaat aangesloten te laten.

Bewaaromstandigheden

Bewaar de accu bij voorkeur op een droge en goed geventileerde plaats. Bescherm deze tegen vocht en water. Bij ongunstige weersomstandigheden is het bijv. aan te raden om de accu van de eBike te nemen en tot het volgende gebruik in een gesloten ruimte te bewaren.

De accu kan bij temperaturen van -10 °C tot +60 °C worden bewaard. Voor een lange levensduur is bewaren bij een temperatuur van ca. 20 °C gunstig.

Let erop dat de maximale bewaartemperatuur niet wordt overschreden. Laat de accu bijv. in de zomer niet in de auto liggen en bewaar deze niet in fel zonlicht.

Er wordt aangeraden om de accu niet aan de fiets te bewaren.

Onderhoud en service

Onderhoud en reiniging

Houd de accu schoon. Reinig deze voorzichtig met een zachte, vochtige doek. De accu mag niet in water worden ondergedompeld of met een waterstraal worden gereinigd.

Als de accu niet meer werkt, dient u contact op te nemen met een erkende rijwielhandel.

Klantenservice en gebruiksadviezen

Neem bij alle vragen over het vervoer van de accu's contact op met een erkende rijwielhandel.

Noteer fabrikant en nummer van de sleutel A5. Neem bij verlies van de sleutels contact op met een erkende rijwielhandel. Vermeld daarbij fabrikant en nummers van de sleutels.

Contactgegevens van de erkende rijwielhandel vindt u op de internetpagina www.bosch-ebike.com

Vervoer

De accu's vallen onder de vereisten van het recht i.v.m. gevaarlijke goederen. Onbeschadigde accu's kunnen door de privégebruiker zonder verdere verplichtingen over de weg getransporteerd worden.

Bij het transport door professionele gebruikers of bij het transport door derden (bijv. luchttransport of transportbedrijf) moeten specifieke vereisten aan verpakking en aanduiding in acht genomen worden (bijv. voorschriften van de ADR). Indien nodig kan bij de voorbereiding van het verzendstuk het advies van een expert voor gevaarlijke goederen ingewonnen worden.

Verstuur de accu's alleen als de behuizing onbeschadigd is. Kleef open contacten af en verpak de accu zodanig dat hij niet beweegt in de verpakking. Wijs uw pakketdienst erop dat het om een gevaarlijk product gaat. Neem ook eventuele bijkomende nationale voorschriften in acht.

Neem bij alle vragen over het vervoer van de accu's contact op met een erkende rijwielhandel. Bij de rijwielhandel kunt u ook een geschikte transportverpakking bestellen.

Afvalverwijdering

Accu's, toebehoren en verpakkingen dienen op een voor het milieu verantwoorde manier te worden hergebruikt.

Gooi de accu's niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Geef niet meer te gebruiken accu's af bij een erkende rijwielhandel.

Li-ion:

Lees de aanwijzingen in het gedeelte "Vervoer", pagina Nederlands-12 en neem deze in acht.

Wijzigingen voorbehouden.

Oplaadapparaat Charger

Veiligheidsvoorschriften

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan

dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik.

Het in deze gebruiksaanwijzing gebruikte begrip "accu" heeft zowel betrekking op standaardaccu's (accu's bevestigd aan het fietsframe) als op bagagedrageraccu's (accu bevestigd in de bagagedrager).

Houd het oplaadapparaat uit de buurt van regen en vocht. Bij het binnendringen van water in een oplaadapparaat bestaat het risico van een elektrische schok.

Laad alleen voor eBikes toegestane Bosch-lithiumionaccu's op. De accuspanning moet bij de oplaadspanning van het oplaadapparaat passen. Anders bestaat er brand- en explosiegevaar. Houd het oplaadapparaat schoon. Door vervuiling bestaat gevaar voor een elektrische schok. ▶ Controleer voor elk gebruik het oplaadapparaat, de kabel en de stekker. Gebruik het oplaadapparaat niet als u een beschadiging hebt vastgesteld. Open het oplaadapparaat niet zelf en laat het alleen door gekwalificeerd personeel en alleen met originele vervangingsonderdelen repareren. Beschadigde oplaadapparaten, kabels en stekkers vergroten het risico van een elektrische schok. - Gebruik het oplaadapparaat niet op een gemakkelijk brandbare ondergrond (zoals papier of textiel) of in een brandbare omgeving. Vanwege de bij het opladen optredende verwarming van het oplaadapparaat bestaat brandgevaar. Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren. Houd toezicht op kinderen. Daarmee wordt gewaarborgd dat kinderen niet met het oplaadapparaat spelen.

▶ Kinderen en personen die op grond van hun fysieke, zintuiglijke of geestelijke vermogens, hun onervarenheid of hun gebrek aan kennis niet in staat zijn het oplaadapparaat veilig te bedienen, mogen dit oplaadapparaat niet zonder toezicht of instructie door een verantwoordelijke persoon gebruiken. Anders bestaat het gevaar van verkeerde bediening en lichamelijk letsel. Lees de veiligheidsvoorschriften en aanwijzingen in de gebruiksaanwijzingen van accu en aandrijfeenheid/boardcomputer alsook in de gebruiksaanwijzing van uw eBike en neem deze voorschriften en aanwijzingen in acht. Aan de onderzijde van het oplaadapparaat bevindt zich een kort overzicht van belangrijke veiligheidsvoorschriften in het Engels, Frans en Spaans (in de afbeelding op de pagina met afbeeldingen met nummer C4 aangeduid) met de volgende inhoud:

• Neem voor een veilig gebruik de gebruiksaanwijzing in acht. Risico van een elektrische schok.
• Alleen in droge omgeving gebruiken.
• Laad alleen accu's van het Bosch eBike-System op. Andere accu's kunnen exploderen en letsel veroorzaken.
• Vervang het netsnoer niet. Er bestaat brand- en explosiegevaar.

Product- en vermogensbeschrijving

Afgebeelde componenten (zie pagina 6-8)

De componenten zijn genummerd zoals op de afbeelding van het oplaadapparaat op de pagina met afbeeldingen.

C1 Oplaadapparaat C2 Apparaataansluiting C3 Apparaatstekker C4 Veiligheidsvoorschriften oplaadapparaat C5 Oplaadstekker C6 Contactbus voor oplaadstekker C7 Afscherming oplaadaansluiting A2 Bagagedrageraccu A3 Accu-oplaadindicatie A4 Aan-/uittoets accu A8 Standaardaccu

Technische gegevens

Oplaadapparaat Charger
Productnumber	0 275 007 907
Nominale spanning	V~ 207-264
Frequentie	Hz 47 -63
Oplaadspanning accu	V= 36
Laadstroom	A 4
Oplaadtijd
- PowerPack 300	h 2,5
- PowerPack 400	h 3,5
Aantal accucellen	30-40
Bedrijfstemperatuur	°C -5...+40
Bewaartemperatuur	°C -10...+50
Gewicht volgens
EPTA-Procedure 01/2003	kg 0,8
Beschermingsklasse	IP 40

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Gebruik

Ingebruikneming

Oplaadapparaat op het stroomnet aansluiten (zie afbeelding E)

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het oplaadapparaat. Met 230 V aangeduide oplaadapparaten kunnen ook met 220 V worden gebruikt.

Steek de apparaatstekker C3 van het netsnoer in de apparaataansluiting C2 op het oplaadapparaat.

Sluit het netsnoer (verschilt per land) op het stroomnet aan.

Laden van de afgenomen accu (zie afbeelding F)

Schakel de accu uit en verwijder deze uit de houder op de eBike. Lees voordien de gebruiksaanwijzing van de accu en neem de voorschriften in acht.

• Plaats de accu alleen op een schone ondergrond. Voorkom in het bijzonder het vuil worden van de oplaadaansluiting en de contacten, bijv. door zand of aarde.

Steek de oplaadstekker C5 van het oplaadapparaat in de aansluiting C6 van de accu.

Laden van de accu aan de fiets (zie afbeelding G)

Schakel de accu uit. Reinig de afdekking van de laadbus C7. Vermijd vooral het vervuilen van de laadbus en van de contacten, bijv. door zand of aarde. Til de afdekking van de laadbus C7 op en steek de laadstekker C5 in de laadbus C6.

Laad de accu alleen rekening houdende met alle veiligheidsvoorschriften. Als dit niet mogelijk is, neem dan de accu uit de houder en laad deze op een geschiktere plaats. Lees hiervoor de gebruiksaanwijzing van de accu en neem deze in acht.

Opladen

Het laden begint zodra het oplaadapparaat met de accu of de laadbus aan de fiets en het stroomnet verbonden is.

Opmerking: Het opladen is alleen mogelijk als de temperatuur van de accu binnen het toegestane oplaadtemperatuurbereik ligt.

Opmerking: Tijdens het laden worden de Drive Unit gedeactiveerd.

Het laden van de accu is met en zonder boardcomputer mogelijk. Zonder boardcomputer kan het laden alleen aan de accu-laadtoestandsindicatie gecontroleerd worden.

Bij aangesloten boardcomputer wordt de achtergrondverlichting van het display bij lage lichtsterkte ingeschakeld en op het display verschijnt „Fiets wordt opgeladen./xx% charged".

De boardcomputer kan tijdens het laden afgenomen of ook pas bij het begin van de laadbewerking geplaatst worden.

De laadtoestand wordt met de accu-laadtoestandsindicatie

A3 aan de accu en met de balken op de boardcomputer weergegeven.

Bij het laden van de hoofdaccu aan de fiets kan ook de accu van de boardcomputer geladen worden.

Tijdens het opladen branden de leds van de oplaadindicatie A3 op de accu. Elke continu brandende led komt overeen met ca. 20% van de capaciteit van de lading. De knipperende led geeft het opladen van de volgende 20% aan.

Wees voorzichtig als u het oplaadapparaat tijdens het opladen aanraakt. Draag werkhandschoenen. Het oplaadapparaat kan in het bijzonder bij hoge omgevingstemperaturen zeer heet worden.

Is de accu volledig geladen, dan gaan de LED's onmiddellijk uit en de boardcomputer wordt uitgeschakeld. De laadbewerking wordt beëindigd. Door het indrukken van de aan-/uittoets A4 kan de laadtoestand gedurende 3 seconden weergegeven worden.

Koppel het oplaadapparaat los van het stroomnet en de accu van het oplaadapparaat.

Als de accu van het oplaadapparaat wordt losgekoppeld, wordt de accu automatisch uitgeschakeld.

Opmerking: Als u aan de fiets geladen hebt, sluit dan na de laadbewerking de laadbus C6 zorgvuldig met de afdekking C7 zodat er geen vuil of water kan indringen.

Als het oplaadapparaat na het laden niet van de accu gescheiden wordt, dan schakelt het laadapparaat na een uur opnieuw in, controleert het de laadtoestand van de accu en begint eveneens opnieuw met de laadbewerking.

Oorzaken en oplossingen van fouten

Oorzaak Oplossing

Twee leds op de accu knipperen.

Accu defect Contact opnemen met erkende rijwielhandel

Drie leds op de accu knipperen

Accu te warm of te koud Accu van het oplaadapparaat scheiden tot het laadtemperatuurbereik bereikt is. Sluit de accu pas weer aan op het oplaadapparaat als deze de toegestane oplaadtemperatuur heeft bereikt.

Geen opladen mogelijk (geen indicatie op accu)

Stekker Niet goed ingestoken Alle insteekverbindingen controlleren
Contacten van accu vuil Contacten van accu voor-zichtig reinigen
Stopcontact, kabel of oplaad-apparaat defect	Netspanning controlleren, oplaadapparaat door rijwiel-handel lately controlleren
Accu defect Contact opnemen meterkende rijwielhandel

Onderhoud en service

Onderhoud en reiniging

Mocht het oplaadapparaat niet werken, neem dan contact op met een erkende rijwielhandel.

Klantenservice en gebruiksadviezen

Neem bij alle vragen over het oplaadapparaat contact op met een erkende rijwielhandel.

Contactgegevens van de erkende rijwielhandel vindt u op de internetpagina www.bosch-ebike.com

Afvalverwijdering

Oplaadapparaten, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Gooi oplaadapparaten niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare oplaadapparaten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Drivened Drive Unit/ Cykelcomputer Intuvia
