GEBRUIKSAANWIJZING G10 MIDLAND

Programmeersoftware (optie) 2

Inhoud 2

Hoofdkenmerken 3

Dekking/bereik 3

Hoofdbedieningen en onderdelen van de radio 4

Werking 6

Stroom aan/uit en volume-aanpassing 6

Transmissie 6

Monitor 6

Scannen 7

Ruisonderdrukken 7

Herladen van batterij 7

Onderhoud 8

Technische specificaties 9

Probleemoplossing 10

Bedankt voor uw keuze voor Midland! De G10 is een draagbare zendontvanger die in bijna alle Europese landen vrij mag worden gebruikt. Voor meer informatie, raadpleeg onze tabel "Gebruiksbeperkingen".

De Midland G10 is een polyvalente PMR zendontvanger.

Door de laatste technologie op het vlak van radiocommunicatie te combineren met een stevig mechanisch frame, biedt de G10 de ideale en doeltreffende oplossing voor de professionals die in contact moeten blijven met collega's (constructieplaatsen, gebouwen, hotels, handelsbeurzen, shows) of met vrijeijdsgebruikers die in contact willen blijven met vrienden en familie.

Programmeersoftware (optie)

Dankzij de Midland Programmeersoftware PRG10, is het mogelijk om de prestaties van uw radio te verbeteren of om zijn functionaliteit te reduceren door sommige van de standaard functies te deactiveren (CTCSS, TOT...)

Voor meer informatie, raadpleeg de handleiding van de programmeer-software. Elke poging om de frequentie of het uitgangsvermogen van de radio te wijzigen vervalt de homologatie.

Inhoud

• 1 G10 zendontvanger
- 1 riemclip
- 1 muuradapter
• 1 1200mAh Li-ion herlaadbare batterij
- 1 desktoplader

Hoofdkenmerken

• PMR446 Zendontvanger
• Uitgangsvermogen: ≤ 500mW ERP
• Kanaalraster: 12,5KHz
- Scannen
- Vocale afstemming
- Batterij besparen
- Monitor
- Squelch

DEKKING/BEREIK

Het maximum bereik hangt af van de terreinconditie en wordt verkregen bij gebruik in een open ruimte.

De enige beperkingen voor het maximum mogelijk bereik zijn milieufactoren zoals het blokkeren door bomen, gebouwen of andere obstructions. Binnenin een auto of een metalen constructie kan het bereik gereduceerd zijn. Normaal bedraagt de dekking in de stad, met gebouwen en andere obstructions, ongeveer 1 of 2 Km. In een open ruimte maar met obstructions zoals bomen, bladeren of huizen, is het maximum bereik ongeveer 4-6 Km. In een open ruimte zonder obstructions en in zicht, bijvoorbeeld in de bergen, kan de dekking meer dan 12 Km bedragen.

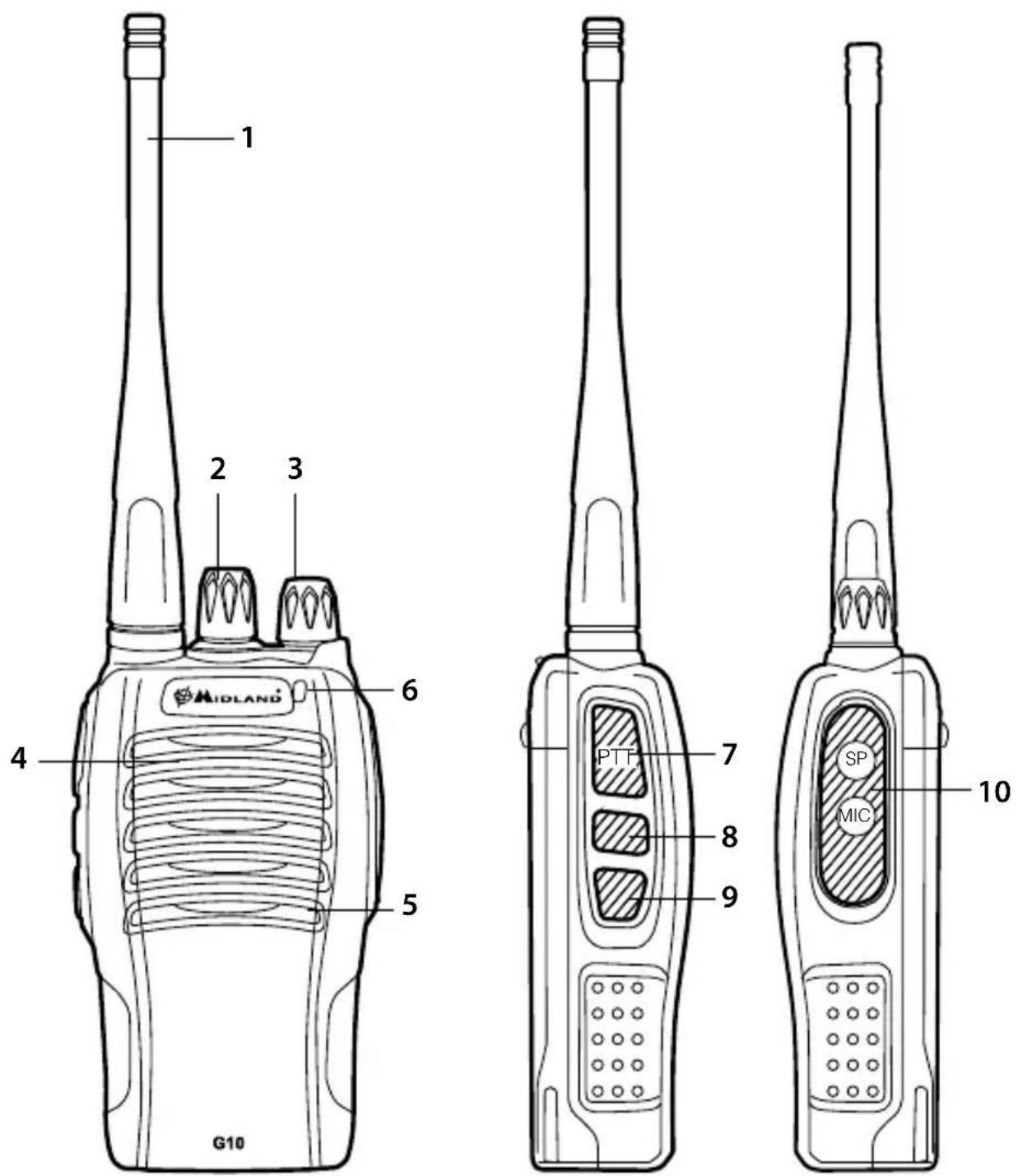

Hoofdbedieningen en onderdelen van de radio

1. Antenne
2. Encoder: draai met de klok mee of tegen de klok in om het gewenste kanaal te selecteren
3. Stroom/volumeknop: draai met de klok mee om in te schakelen en het volumeniveau te verhogen. Draai tegen de klok in om het volume te verlagen en de stroom uit te schakelen.
4. Luidspreker
5. Ingebouwde microfoon
6. Led indicator:

ROOD: TX;

GROEN: RX.

1. PTT: druk op de knop om te zenden, laat deze los om te ontvangen.
2. Functietoets 1: houd deze knop ingedrukt om de monitorfunctie te activeren.
3. Functietoets 2: standaard niet programmeerbaar.
4. Externe luidspreker/Mic aansluiting: maakt de verbinding mogelijk met externa apparaten zoals headsets, microfoons.

Werking

Stroom aan/uit en volume-aanpassing

Draai de Stroom/Volumeknop met de klok mee om de radio in te schakelen.

Draai de knop met de klok mee/tegen de klok in om het volume naar wens aan te passen. Draai de knop tegen de klok in tot u een mechanische klik hoort om de radio uit te schakelen.

Transmissie

Om te communiceren moeten alle radio's in uw groep op hetzelfde ka- naal ingesteld zijn. Druk kort op Functietoets 1 om de monitorfunctie in te schakelen om ervoor te zorgen dat de frequentie niet bezet is, druk dan op de knop PTT.

Voor een maximale helderheid, houd het apparaat op een afstand van ongeveer 4/10 cm.

Laat de knop PTT los om te ontvangen.

Er kan slechts één gebruiker tegelijkertijd spreken tijdens radiocommunicaties. Het is daarom belangrijk om niet te zenden wanneer u een communicatie ontvangt en om de transmissiemodus spaarzaam te gebruiken zodat andere gebruikers de functie ook kunnen gebruiken. De transmissie verbruikt een aanzienlijke hoeveelheid energie en moet daarom spaarzaam gebruikt worden om de autonomie van de batterij te verlengen. Indien u geen station kunt contacteren dat u wel kunt ontvangen, gebruikt het station mogelijk CRCSS tonen of DCS codes.

Monitor

De Monitorfunctie dient om tijdelijk de ruisonderdrukking te openen, ten einde te luisteren naar signalen die te zwak zijn om de ruisonderdrukking permanent open te houden. Houd op Functietoets 1 ingedrukt om zulk een functie in te schakelen.

Scannen

Deze functie kan, met de als optie leverbaar programmeerset, worden geactiveerd. Als u de Scan-functie wilt inschakelen, moeten alle 16 kanalen worden geprogrammeerd. Als u de radio aanzet op kanaal 16, het scannen zal automatisch starten. Wanneer er een signaal wordt waarge-nomen, het scannen zal op het bezette kanaal stoppen.

Als de PTT-toets wordt ingedrukt, zal u op het laatst bezette kanaal uitzenden. Kanaal 16 is het voorrang kanaal, dus als er geen signaal wordt opgehaald, wanneer u op de PTT-toets drukt, zal de radio uitzenden op kanaal 16.

Ruisonderdrukken

De ruisonderdrukkingsfunctie onderdrukt ruis op vrije kanalen en maakt het zo mogelijk om zelfs zwakke signalen te ontvangen.

De G10 heeft 10 verschillende ruisonderdrukkingsniveaus die door de programmeersoftware ingesteld kunnen worden: 0 betekent dat ruisonderdrukking uitgeschakeld is, van niveau 1 tot 9 krijgt u verschillende niveaus van ruisonderdrukking. Hoe hoger het niveau, hoe luider de ruisonderdrukking zal zijn. Standaard is het niveau van de ruisonderdrukking van de G10 ingesteld op niveau 4.

Zorg ervoor dat u geen te hoog ruisonderdrukkingsniveau instelt omdat u in dit geval geen zwakkere signalen zult kunnen ontvangen. Een te laag ruisonderdrukkingsniveau kan daarentegen de ruisonderdrukking inschakelen, zelfs wanneer er geen signalen aanwezig zijn.

De ruisonderdrukking moet altijd ingesteld worden wanneer er geen signalen aanwezig zijn.

Herladen van batterij

De G10 is uitgerust voor het gebruik van een 7,4V Li-ion herlaadbare batterij die herladen kan worden door de stekker van de AC/DC wandadapter in het stopcontact te steken en de jack van de muuradapter in de plug van de desktopader te plaatsen.

Het duurt 4-5 uur om de radio volledig op te laden.

Voor een maximale batterijlevensduur bevelen we aan om de batterij op de laden wanneer de G10 uit staat en de batterij volledig ontladen is.

! Het gebruik van een andere batterijlader dan deze aangegeven kan schade aan uw toestel veroorzaken of zelfs explosions en persoonlijk letsel veroorzaken.

Via de Batterijbesparende functie kan een reductie in verbruik van tot 50% gerealiseerd worden. Indien ingesteld, wordt deze automatisch geactiveerd wanneer de zendontvanger gedurende meer dan 5 seconden geen signaal meer ontvangt om de levensduur van de batterij te verlengen. De energiebesparing kan enkel uitgeschakeld worden via de programmeersoftware.

Onderhoud

uw G10 werd ontworpen om te voldoen aan alle garantieverplichtingen en zodat u gedurende vele jaren van dit product kunt genieten.

Zoals voor alle elektronische apparaten bevelen we aan dat u de volgen-de suggesties volgt:

Probeer de unit niet te openen. Het hanteren van de unit door een onervaren persoon kan schade veroorzaken of de garantie tenietdoen.
Let er bij gebruik van stroomtoevoer op dat de voedingsspanning tussen 6V en 8V is om schade te voorkomen.
Hoge temperaturen kunnen de levensduur van elektronische apparaten verkorten en bepaalde plastic onderdelen kromtrekken of doen smelten. Bewaar de radio niet in stoffige of vuile omgevingen.
Houd de radio droog. Regenwater of vocht zal de elektronische circuits doen roesten.
Als het lijkt dat de radio een bepaalde geur of rook afgeeft, zet dan onmiddellijk de stroom ervan uit en verwijder de lader of batterij uit de radio.
Zend niet uit zonder antenne.

Technische specificaties

Algemeen
Frequentiebereik 446.00625- 446.09375 MHz (PMR446)
Bedrijfstemperatuur -20°/+55°C
Bedrijfsspanning 7,4V
Operationele status Simplex
Afmetingen 100mm×58mm×33mm (zonder antenne)
Gewicht 192g (inclusief batterij)
Antenne-impedantie 50Ω
Inschakelduur 5/5/90%
Zender
Frequentiestabiliteit ±2.5PPM
Uitgangsvermogen ≤500mW ERP
Max. frequentie-afwijking ≤2,5KHz
Audiovervorming ≤3%
Kracht aangrenzend kanaal < 60 dB
Ongewenste uitstraling	Binnen Europese wettelijke voorwaarden
Ingenomen bandbreedte	Binnen Europese wettelijke voorwaarden
Ontvanger
RF gevoeligheid	<0.2UV@20 dB SINAD
Audiovervorming ≤3%
Audiorespons	300Hz ÷ 3KHz
Selectiviteit aangrenzend kanaal	Binnen Europese wettelijke voorwaarden
Verwerping intermodulatie	Binnen Europese wettelijke voorwaarden
Ongewenste repons Binnen Europese wettelijke voorwaarden
Blokkering	Binnen Europese wettelijke voorwaarden

CTE International verklaart hiermee dat deze G10 conform is met de essentiële vereisten en andere relatieve bepalingen van richtlijn 1999/5/EC.

WAARSCHUWING: De muurlader moet worden gebruikt om het apparaat van het lichtnet te ontkoppelen; de tafellader moet dicht bij het apparaat staan en makkelijk bereikbaar zijn.

Probleemoplossing

Probleem Mogelijke oorzaak
De radio schakelt niet in	De batterij is ontladen en/of v leerd.
De radio schakelt uit kort nadat deze ingeschakeld werd	Ontladen batterij.
De batterij herlaadt niet	De batterijlader werd niet cor leerd.
De radio schakelt in maar kan geen signalen ontvangen	De installatieplaats is te afges
	Het volume is te laag
	Incorrecte CTCSS of DCS
Het is niet mogelijk om met andere personen te communiceren	Er werd een incorrect radioka
	De radio is geïnstalleerd in ee is te ver verwijderd van de pe communiceren bent.
	Incorrecte CTCSS of DCS
De ontvangst is gefragmenteerd en/of verstoord	Het signaal is zeer zwak.
	De transmissie-afstand is te g het transmissiepad
	Andere personen gebruiken h
	De radio werd te dicht geïnsta ferentie veroorzaken (televisie
De autonomie van de batterij is beperkt	De inwerkingstellingtijd is te l
verd niet correct geïnstal-	Controleer dat de batterij opgeladen is en correct geïnstalleerd werd.
batterij.
rect aangesloten of geïnstal-	Inspecteer de aansluitingen van de batterijlader en de installatie van de batterijen.
chermd. Verplaats hem naar een andere plaats.
volume aan.
	Controleer dat de CTCSS tone of DCS code overeenkomen met deze ingesteld door de personen waarmee u communiceert.
naal geselecteerd.	Selecteer hetzelfde radiokanaal gebruikt door de personen waarmee u aan het communiceren bent.
n afgeschermde plaats of rsoon waarmee u aan het	Verplaats hem naar een andere plaats.
	Controleer dat de CTCSS tone of DCS code overeenkomen met deze ingesteld door de personen waarmee u communiceert.
	Probeer om tijdelijk de ruisonderdrukking te deactiveren via de monitorfunctie.
root en/of er zijn obstakels in	Verplaats u dichter naar de persoon toe waarmee u aan het communiceren bent of naar een andere plaats.
hetzelfde kanaal	Controleer het verkeer op het radiokanaal via de monitorfunctie en selecteer een ander kanaal indien vereist.
alleerd bij apparaten die inter-es, computers, enz.)	Verhoog de afstand tussen de radio en deze apparaten.
	Probeer om de transmissietijd te reduceren en/of gebruik een laag energieniveau.
