BEDIENUNGSANLEITUNG G10 MIDLAND

Programmiersoftware (Freigestellt) 2

Inhalt 2

Eigenschaften 3

Abdeckung/Reichweite 3

Hauptbedienelemente und Aufbau des Funkgeräts 4

Inbetriebnahme 6

Ein-/Ausschalten und Lautstärkeeinstellung 6

Übermittlung 6

Monitor 6

Scan 7

Squelch (Rauschsperre) 7

Akku Aufladen 7

Wartung 8

Technische Daten 9

Störungsbehebung 10

Vielen Dank, dass Sie sich für Midland entschieden haben! Das tragbare G10-Funkgerät kann in fast allen europäischen Ländern kostenfrei eingesetzt werden. Weitere Informationen finden Sie auf der Tabelle „Nutzungseinschränkungen“.

Das Midland G10 ist ein multifunktionelles PMR446-Handfunkgerät.

Das Midland G10 ist eine Kombination neuester Funktechnologie zusammen mit einem stabilen, mechanischen Gehäuse und ist die ideale und effektive Lösung für Profis, die in Kontakt mit ihren Kollegen bleiben müssen (Baustellen, Gebäude, Hotel, Messen, Show-Business) oder für Freizeitbenutzer, die mit Freunden und der Familie in Kontakt bleiben wollen.

Programmiersoftware (Freigestellt)

Dank der Programmiersoftware von Midland mod. PRG10 entwickelt wurde, ist es möglich, die Leistung Ihres Funkgeräts zu erhöhen oder um seine Funktionalität durch das Deaktivieren einiger Standardfeatures zu reduzieren (CTCSS, TOT...)

Für weitere Informationen schlagen Sie bitte im Handbuch für die Programmiersoftware nach.

Wenn Sie die Frequenzen oder Leistung des Gerätes verändern, erlischt die Zulassung.

Inhalt

• 1 G10 Handfunkgerät
• 1 Gürtelclip
- 1 Netzadapter
• 1 1200mAh Li-Ionen Akkupack
• 1 Tischladegerät

Eigenschaften

• PMR446 Handfunkgerät
  • Ausgangsleistung: ≤ 500mW ERP
• Kanalraster: 12,5 kHz
• Scan (Suchlauf)
• Klangabstimmung
• Stromsparfunktion
• Monitor
• Squelch

ABDECKUNG/REICHWEITE

Die maximale Reichweite ist abhängig von der Geländeform und wird im freien Gelände erreicht.

Die maximale Reichweite kann durch Umgebungsfaktoren, wie Behinderung durch Bäume, Gebäude oder andere Hindernisse eingeschränkt sein. Innerhalb eines Autos oder einer Metallkonstruktion, kann der Empfang reduziert sein. Normalerweise liegt die Reichweite in der Stadt zwischen Gebäuden oder anderen Hindernissen bei ca.1 bis 2 km. Die maximale Reichweite im Freien mit Hindernissen, wie Bäume, Blätter oder Häuser liegt bei ca. 4-6 km. Im freien Gelände ohne Hindernisse und bei Sichtweite, z.B.in Bergen, kann der Empfang mehr als 12 km be-tragen.

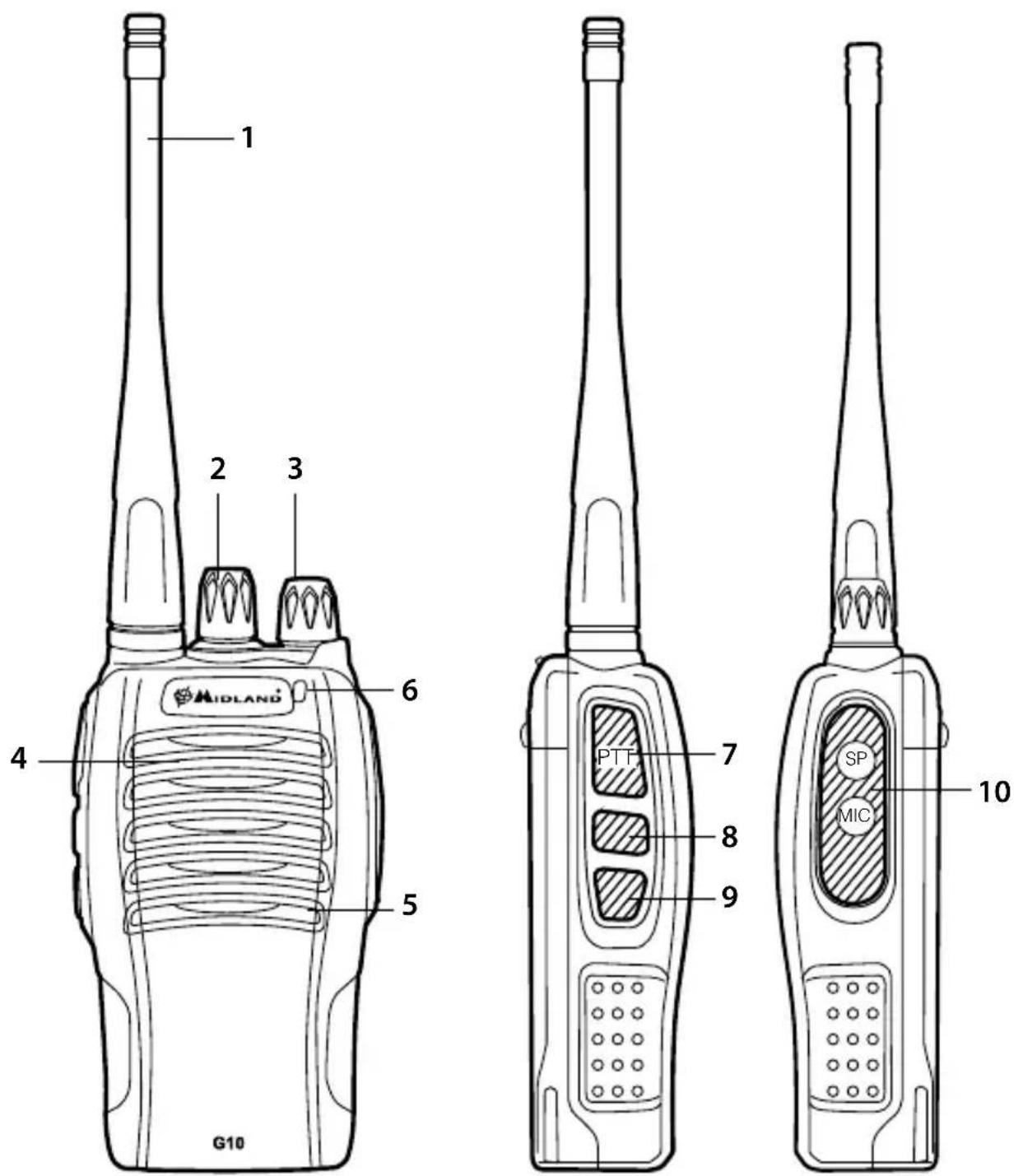

Hauptbedienelemente und Aufbau des Funkgeräts

1. Antenne
2. Encoder (Kodierungseinrichtung): Zum Wählen des gewünschten Kanals im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen.
3. Power/Volume – Zum Einschalten und zum Erhöhen der Lautstärke im Uhrzeigersinn drehen, bzw. zum Ausschalten und zum Verringern der Lautstärke gegen den Uhrzeigersinn drehen.
4. Lautsprecher
5. Eingebautes Mikrofon
6. LED-Anzeige

ROT: TX (Sendemodus)

GRÜN: RX (Empfangsmodus)

1. PTT: Drücken Sie diese Taste zum Senden und lassen Sie sie zum Empfangen los.
2. Funktionstaste 1: Zum Aktivieren der Monitorfunktion halten Sie diese Taste gedrückt.
3. Funktionstaste 2: standardgemäß nicht programmiert.
4. Externer Lautsprecher/Mikrofonbuchse – Anschluss externer Geräte wie Headsets, Mikrofone.

Inbetriebnahme

Ein-/Ausschalten und Lautstärkeeinstellung

Zum Einschalten des Funkgeräts drehen Sie Power/Volume im Uhrzeigersinn.

Drehen Sie den Knopf im Uhrzeigersinn/gegen den Uhrzeigersinn, um die gewünschte Lautstärke einzustellen. Um das Funkgerät auszuschalten, drehen Sie den Knopf gegen den Uhrzeigersinn, bis er hörbar klickt.

Übermittlung

Zum Kommunizieren müssen alle Funkgeräte in Ihrer Gruppe auf den gleichen Kanal eingestellt werden.

Um sicherzustellen, dass die Frequenz nicht belegt ist, drücken Sie kurz die Funktionstaste 1 zum Aktivieren der Monitor-Funktion. Anschließend drücken Sie die PTT-Taste.

Für maximale Verständlichkeit sprechen Sie in einem Abstand von etwa 4-10 cm in das Mikrofon.

Zum Empfangen lassen Sie die PTT-Taste los.

Während der Funkkommunikation kann nur ein Benutzer gleichzeitig sprechen. Daher ist es wichtig, nicht zu senden, wenn Sie einen Funkspruch erhalten und verwenden Sie den Sendemodus möglichst sparsam, damit andere Benutzer die Sendefunktion auch nutzen können.

Der Sendemodus hat einen erheblichen Stromverbrauch und er sollte deshalb sparsam verwendet werden, um die Akkulebensdauer zu erhöhen.

Wenn Sie eine Station nicht erreichen können und Sie keine Empfangsprobleme haben, könnte die Station CTCSS-Töne oder DCS-Codes verwenden.

Monitor

Die Monitorfunktion deaktiviert (öffnet) die Rauschsperre, damit auch Signale empfangen werden können, die zu schwach sind, um die Rauschsperre dauerhaft offen zu halten.

Um diese Funktion zu aktivieren, halten Sie die Funktionstaste 1 getrückt.

Scan

Diese Funktion kann nur durch die optional erhältliche Programmsoftware aktiviert werden.

Um die SCAN Funktion zu aktivieren, müssen alle 16 Kanäle programmiert sein. Wenn Sie das Funkgerät auf Kanal 16 einschalten, beginnt der Suchlauf automatisch. Sobald ein Signal gefunden wird, wird der Suchvorgang auf einem belegten Kanal gestoppt.

Wird die PTT Taste gedrückt, wird der zuletzt verwendete Kanal genutzt. Wird während des Drückens der PTT Taste kein Signal gefunden, sendet das Funkgerät auf dem Vorzugskanal Kanal 16.

Squelch (Rauschsperre)

Die Rauschsperre unterdrückt das Rauschen auf freien Kanälen und erlaubt selbst den Empfang von schwachen Signalen.

Das G10 besitzt 10 verschiedene Stufen zur Rauschunterdrückung, die mittels der Programmiersoftware eingestellt werden können: Bei Stufe 0 ist die Rauschsperre ausgeschaltet. Stufe 1 bis Stufe 9 bieten verschiedene Stufen der Rauschunterdrückung. Je höher die Stufe ist, desto stärker ist die Rauschunterdrückung.

Standardmäßig ist die Rauschsperre des G10 auf Stufe 4 eingestellt.

Achten Sie darauf, dass Sie die Rauschsperre nicht zu hoch einstellen, da Sie in diesem Fall möglicherweise schwächere Signale nicht empfangen können. Auf der anderen Seite kann ein zu niedriger Wert die Rauschunterdrückung aktivieren, auch wenn keine Signale vorhanden sind.

Die Rauschsperre muss immer eingestellt werden, wenn keine Signale vorhanden sind.

Akku Aufladen

Das G10 ist mit einem 7,4 V Lithium-Ionen-Akkupack ausgestattet. Verbinden Sie den Netzadapter mit einer Steckdose und verbinden den Netzadapter mit der Tischladestation.

Das vollständige Aufladen des Funkgeräts dauert 4-5 Stunden.

Für eine maximale Lebensdauer des Akkus empfehlen wir, den Akku erst aufzuladen, wenn das G10 ausgeschaltet und der Akku vollständig erschöpft ist.

! Bei der Verwendung von Ladegeräten, die nicht für dieses Funkgerät vorgesehen sind, kann das Gerät beschädigt werden oder Explosionen und Verletzungen verursacht werden.

Die Stromsparfunktion des Akkus reduziert den Verbrauch um ca. 50%. Die Stromsparfunktion wird automatisch aktiviert, wenn das Funkgerät länger als 5 Sekunden kein Signal empfängt. Die Stromsparfunktion kann nur über die Programmiersoftware deaktiviert werden.

Wartung

Ihr G10 wurde entwickelt, um jegliche Gewährleistungsverpflichtungen zu erfüllen und damit Sie dieses Produkt viele Jahre lang genießen können.

Wie bei allen elektrischen Geräten, raten wir Ihnen, die nachstehenden Vorschläge zu befolgen:

• Das Gerät nicht öffnen. Durch unsachgemäße Behandlung kann das Gerät beschädigt werden und/oder führt zum Erlöschen der Garantieansprüche.
• Bei Verwendung eines geregelten Netzteils beachten Sie, dass die Ausgangsspannung zwischen 6V und 8V liegen muss, um Schäden zu vermeiden.
• Hohe Temperaturen können die Lebensdauer elektronischer Geräte verringern und bestimmte Kunststoffe verformen oder schmelzen. Das Funkgerät nicht in staubigen oder schmutzigen Bereichen aufbewahren.
• Lassen Sie das Funkgerät nicht nass werden. Regenwasser oder Feuchtigkeit korrodieren die elektronischen Schaltkreise.
• Wenn aus dem Funkgerät eigenartige Gerüche oder Rauch austreten, schalten Sie bitte sofort die Stromversorgung aus und stecken Sie das Ladegerät oder den Akkupack vom Funkgerät ab.
• Nicht ohne Antenne in den Sendemodus gehen.

Technische Daten

Allgemein
Frequenzbereich: 446,00625- 446,09375 MHz (PMR446)
Betriebstemperatur -20° bis+55°C
Betriebsspannung: 7,4V
Betriebsart Simplex
Abmessungen 100mm×58mm×33mm (ohne Antenne)
Gewicht 192g (einschließlich Akkupack)
Antennenimpedanz 50Ω
Tastverhältnis 5/5/90%
Sender
Frequenzstabilität ±2,5 PPM
Ausgangsleistung: ≤500mW ERP
Max. Frequenzhub ≤ 2,5 KHz
Audio-Klirrfaktor ≤3%
Nachbarkanalleistung	< 60 dB
Störsignal	Innerhalb der europäischen rechtlichen Bestimmungen
Belegte Bandbreite	Innerhalb der europäischen rechtlichen Bestimmungen
Empfänger
RF-Empfindlichkeit	<0,2UV@20 dB SINAD
Audio-Klirrfaktor ≤3%
Audio-Frequenzgang	300Hz – 3 kHz
Nachbarkanalleistung	Innerhalb der europäischen rechtlichen Bestimmungen
Intermodulationsunterdrückung	Innerhalb der europäischen rechtlichen Bestimmungen
Störantwort	Innerhalb der europäischen rechtlichen Bestimmungen
Blockieren	Innerhalb der europäischen rechtlichen Bestimmungen

Hiermit erklärt CTE International das dieses G10 den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG entspricht. WARNUNG: Um im Bedarfsfall die Funkanlage sicher vom Stromnetz trennen zu können, ziehen Sie bitte - falls notwendig- den Stecker des Ladeadapters hinaus. Das Ladegerät muss sich in der Nähe der Funkanlage befinden und jederzeit leicht zugänglich sein.

Störungsbehebung

Problem Mögliche Ursache
Das Funkgerät schaltet sich nicht ein.	Der Akku ist erschöpft und/ installiert..
Das Funkgerät schaltet sich aus, kurz nachdem es eingeschaltet wurde.	Erschöpftes Akkupack.
Das Akkupack lädt sich nicht auf.	Dase Akku-Ladegerät wurde angeschlossen oder installiert.
Das Funkgerät schaltet sich ein, kann aber keine Signale empfangen.	Der Standort des Funkgerät
	Lautstärke ist zu gering eingehalten.
	Falscher CTCSS oder DCS.
Es ist nicht möglich, mit anderen Stationen zu kommunizieren.	Falscher Funkanal gewählt.
	Das Funkgerät ist in einem installiert oder zu weit von die Sie kommunizieren möchte.
	Falscher CTCSS oder DCS.
Der Empfang ist verstümmelt und/oder gestört.	Das Signal ist sehr schwach.
	Der Funkabstand ist zu großes Hindernisse auf dem Überträge.
	Andere Stationen verwenderte.
	Das Funkgerät sich zu nahe verursachen (Fernseher, Corzern)
Die Nutzungsdauer des Akkupacks ist zu gering. Die Gesprächszeit ist zu lang
oder wurde nicht richtig	Überprüfen, ob der Akku geladen ist und sie richtig installiert wurde.
en Sie das Akkupack.
e nicht richtigert.	Überprüfen Sie die Anschlüsse des Akku-Ladegeräts und die Installation des Akkupacks.
is ist zu sehr abgeschirmt. Wechseln Sie den Standort.
gestellt. Regeln Sie die Lautstärke.
	Prüfen, ob der CTCSS-Ton oder DCS-Code mit dem des anderen Geräts identisch ist, mit dem Sie kommunizieren.
	Wählen Sie den gleichen Funkkanal, der von den Stationen verwendet wird, mit denen Sie kommunizieren.
abgeschirmten Raumder Station entfernt, mit der n.	Wechseln Sie den Standort.
	Prüfen, ob der CTCSS-Ton oder DCS-Code dem anderen Gerät entspricht, mit dem Sie kommunizieren.
	Versuchen Sie vorübergehend die Rauschsperrer mittels der Monitorfunktion zu deaktivieren.
3 und/oder es sindagungsweg vorhanden.	Bewegen Sie sich näher zu der Station, mit der Sie kommunizieren oder wechseln Sie den Standort.
en den gleichen Kanal.	Prüfen Sie mittels der Monitorfunktion den Funkverkehr auf dem Kanal und wählen Sie nötigenfalls einen anderen Kanal.
an Geräten, die Störungen mputer usw.).	Vergrößern Sie den Abstand zwischen dem Funkgerät und diesen Geräten.
	Verringern Sie die Sendezeit und/oder verwenden Sie eine geringere Energie.

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in dafür vorgesehene Sammelbehälter entsorgen.
