MANUAL DE UTILIZADOR G10 MIDLAND

Software de programação (optional) 2

Conteúdo 2

Características principais 3

Cobertura/alcance 3

Controlos principais e peças do rádio 4

Operações 6

Ligar/desligar a alimentação e regulação do volume 6

Transmissão 6

Monitorização 6

Varrimento 7

Redução de ruído de fundo (squelch) 7

Recarga da bateria 7

Manutenção 8

Especificações técnicas 9

Resolução de problemas 10

Obrigado por escolher a Midland! O G10 é um emissor-receptor portátil de utilização livre em quase todos os países europeus. Para informações adicionais, sugerimos que consulte a tabela "Restrições de utilização".

O Midland G10 é um emissor-receptor PMR446 multi-usos.

Combinando a mais recente tecnologia em comunicação rádio em conjunto com uma armação mecânica resistente, o G10 é a solução ideal e eficaz para os profissionais que necessitam de se manter em contacto com a equipa de trabalho (em estaleiros de construção, edifícios, feiras comerciais, exposições ou hotéis) ou junto de utilizadores de lazer que apenas pretendem manter-se em contacto com amigos e família.

Software de programação (optional)

Graças ao software de programação da Midland PRG10, é possível aumentar o desempenho do seu rádio ou reduzir a sua funcionalidade através de desactivação de algumas das funcionalidades predefinidas (CTCSS, TOT...)

Para mais informações, consulte o manual do software de programação. Qualquer tentativa de alterar a frequência ou a potência de saída do rádio invalida a homologação.

Conteúdo

• 1 emitter-receptor G10
- 1 prendedor para cinto
- 1 adaptador de parede
- 1 bateria recarregável de iões de lítio 1200 mAh
- 1 carregador de secretária

Características principais

• Emissor-receptor PMR446
• Potência de saída: ≤ 500mW ERP
• Espaço entre canais: 12,5 KHz
• Varrimento
• Sintonia por voz
• Battery Save
• Monitorização
• Squelch

COBERTURA/ALCANCE

O alcance máximo depende das condições do terreno e é obtido durante utilização num espaço aberto.

A única limitação em relação ao alcance máximo possível deve-se a factores ambientais como, por exemplo, bloqueios provocados por árvores, edifícios, ou outros obstáculos. No interior de um automóvel ou de uma construção metálica, o alcance poderá ser mais reduzido. Normalmente, a cobertura na cidade, com edifícios ou outras obstruções é de cerca de 1 ou 2 km. Num espaço aberto mas com obstáculos, tais como árvores, folhas ou casas, o alcance máximo possível é de cerca de 4-6 km. Num espaço aberto, sem obstáculos e à vista como, por exemplo, em montanha, a cobertura pode ser de mais de 12 km.

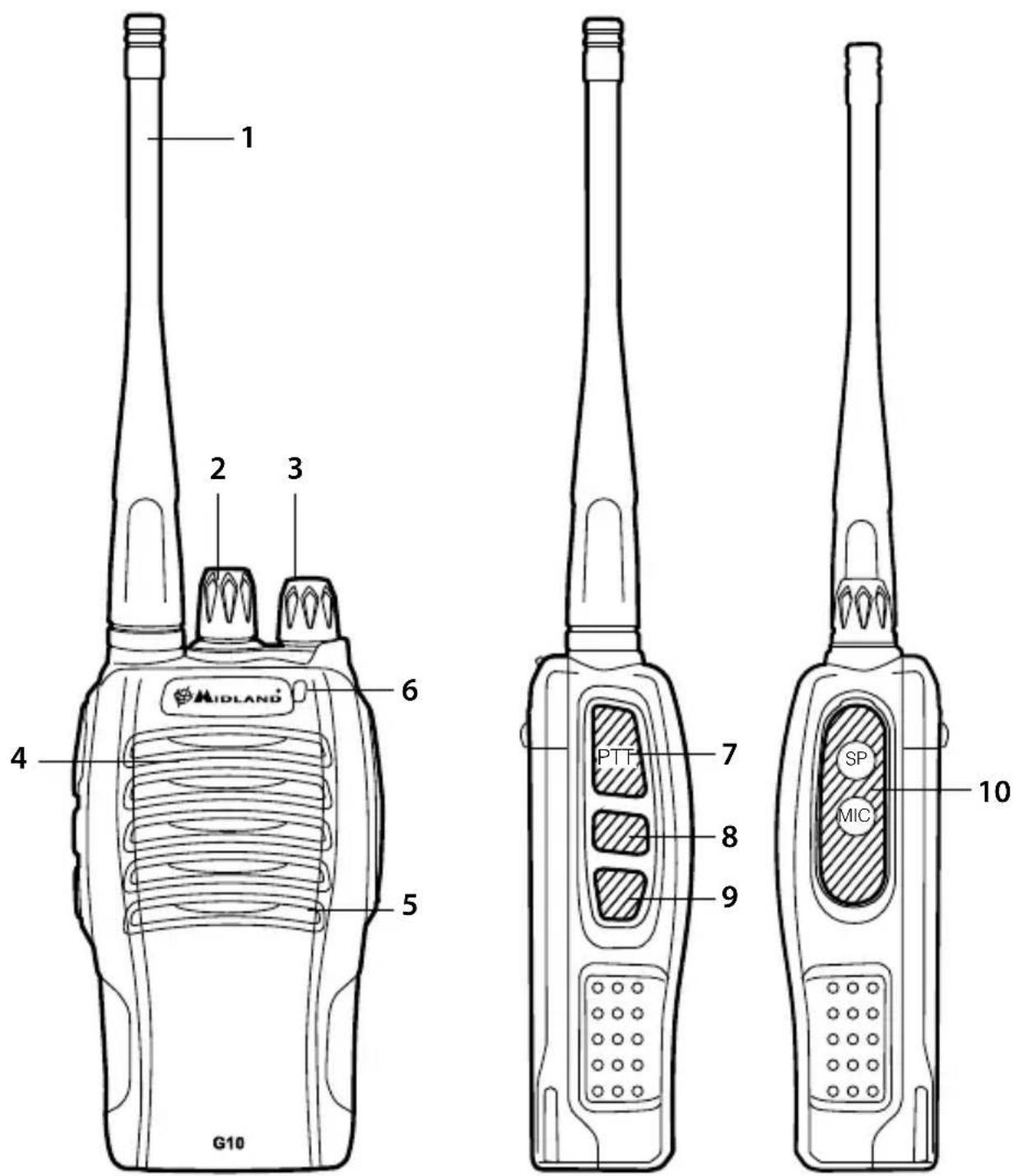

Controlos principais e peças do rádio

1. Antena
2. Codificador: rode no sentido dos ponteiros do relógio ou no sentido contrário para seleccionar o canal pretendido
3. Botão rotativo de alimentação/volume: rode no sentido dos ponteiros do relógio para ligar a alimentação e para aumentar o nível do volume. Rode no sentido contrário aos ponteiros do relógio para reduzir o nível do volume e desligar a alimentação.
4. Altifalante
5. Microfone integrado
6. Indicador LED:

VERMELHO: TRANSMISSÃO;

VERDE: RECEPÇÃO

1. PTT: pressione este botão para transmitir, liberte para receber.
2. Tecla de função 1: mantenha este botão pressionado para activar a função de monitorização.
3. Tecla de função 2: não programada por defeito.
4. Altifalante externo/Tomada MIC: permite a ligação de dispositivos externos como, por exemplo, auscultadores, microfones.

Operações

Ligar/desligar a alimentação e regulação do volume

Rode o botão rotativo de alimentação/volume no sentido dos ponteiros do relógio para ligar o rádio. Rode o controlo no sentido dos ponteiros do relógio/sentido contrário aos ponteiros do relógio para regular o nível do volume consoante a sua preferência. Rode o controlo no sentido contrário aos ponteiros do relógio até escutar um “clique” mecânico, para desligar o rádio.

Transmissão

Para comunicar, todos os rádios no seu grupo têm de estar regulados para o mesmo canal. Pressione brevemente a tecla de função 1 para activar a funcionalidade de monitorização para se certificar de que a frequência não está ocupada e, em seguida, pressione o botão PTT. Para obter a máxima nitidez de som, mantenha o dispositivo a uma distância de cerca de 4/10 cm. Liberte a tecla PTT para receber.

Durante as comunicações rádio apenas é possível falar um utilizador de cada vez. Como tal, é importante não transmitir quando se está a receber uma comunicação e utilizar o modo de transmissão de forma moderada para permitir o uso da funcionalidade por parte de outros utilizadores. A transmissão consome uma quantidade significativa de energia e deve portanto ser utilizada de forma moderada para prolongar a vida útil da bateria. Se não conseguir contactar uma estação que não tem problemas em receber, a estação poderá estar a utilizar tons CTCSS ou códigos DCS.

Monitorização

A funcionalidade de monitorização destina-se a excluir (abrir) a restrição ao ruído de fundo (squelch), com vista a escutar sinais que são demasiado fracos para manter a função constantemente aberta.

Mantenha pressionada a tecla de função 1 para activar esta função.

Varrimento

Esta função só pode ser activada através do software de programação opcional. Para activar a função SCAN, todos os 16 canais têm de estar programados. Se ligar o rádio no canal 16, a busca (scan) começa automaticamente. Se carregar no PTT, o rádio vai transmitir no último canal ocupado.

O canal 16 é o prioritário. Significa que se captar nenhum sinal e carregar no PTT, o rádio transmite no canal 16.

Redução de ruído de fundo (squelch)

A função de redução de ruído de fundo suprime ruídos em canais livres e permite receber até mesmo sinais fracos.

O G10 tem 10 níveis de redução de ruído diferentes programáveis através do software de programação: 0 significa que a redução de ruído de fundo está desligada; do nível 1 ao nível 9 terá níveis diferentes de redução de ruído. Quanto mais alto for o nível, maior será a redução do ruído de fundo. Por predefinição, o nível de redução de ruído de fundo do G10 está programado para o nível 4.

Certifique-se de que não define um nível de redução de ruído de fundo excessivamente alto porque neste caso poderá não conseguir receber sinais mais fracos. Por outro lado, um valor de redução de ruído de fundo excessivamente baixo pode permitir a redução de ruído de fundo mesmo quando não estão presentes quaisquer sinais.

A redução do ruído de fundo tem de ser sempre regulada quando não existirem sinais presentes.

Recarga da bateria

O G10 está equipado com uma bateria recarregável de iões de lítio de 7,4 V que pode ser recarregada através da ligação da ficha do adaptador de parede CA/CC a uma tomada eléctrica e através da inserção da ficha do adaptador de parede na ficha do carregador de secretária. Demora cerca de 4 a 5 horas para obter o carregamento completo do rádio. Para obter a máxima vida útil da bateria, recomendamos que carregue a bateria quando o G10 estiver desligado e a bateria completamente sem carga.

! Utilizar um carregador de pilhas diferente do especificado

pode provocar danos ao seu aparelho ou pode mesmo provocar explosões e ferimentos pessoais.

A funcionalidade de poupança de energia da bateria permite uma redução no consumo em até 50%. Se estiver programada, esta é activada automaticamente quando o emissor-receptor não recebe qualquer sinal durante mais de 5 segundos com vista a poupar a vida útil da bateria. A poupança de energia só pode ser desactivada através do software de programação.

Manutenção

o seu G10 foi concebido para cumprir quaisquer obrigações da garantia e para que possa desfrutar deste produto por muitos anos.

• Não tente abrir o aparelho. O manuseamento não especializado do aparelho pode danificá-lo e/ou anular a garantia.
• Quando utilizar fontes de alimentação regulada, tenha em atenção a tensão utilizada, a qual tem de ser entre 6 V e 8 V para evitar danos.
• Temperaturas elevadas podem encurtar a vida de dispositivos eletrónicos e empenar ou derreter determinados plásticos. Não guarde o rádio em locais cheios de poeiras ou sujidade.
• Mantenha o rádio seco. Água da chuva ou humidade irão corroer os circuitos electrónicos.
• Se acontecer que o rádio liberte um cheiro estranho ou fumo, desligue-o da alimentação imediatamente e retire o carregador ou a bateria do rádio.
• Não efectue transmissões sem a antena.

Especificações técnicas

Geral
Intervalo de frequências 446.00625	- 446.09375 MHz (PMR446)
Temperatura de funcionamento -20°/+55°C
Tensão de funcionamento 7,4 V
Modo de operação Simplex
Dimensões 100 mm × 58 mm × 33 mm (sem a antena)
Peso 192 g (incluindo a bateria)
Impedância da antena 50 Ω
Ciclo de funcionamento 5/5/90%
Transmissor
Estabilidade de frequência ±2,5 PPM
Potência de saída ≤500 mW ERP
Desvio de frequência máx. ≤2,5 KHz
Distorção de som ≤3%
Alimentação de canal adjacente < 60 dB
Radiação parasita De acordo com termos legais europeus
Largura de banda ocupada De acordo com termos legais europeus
Receptor
Sensibilidade RF <0.2UV@20 dB SINAD
Distorção de som ≤3%
Resposta áudio	300 Hz ÷ 3 KHz
Selectividade de canal adjacente	De acordo com termos legais europeus
Rejeição de intermodulação	De acordo com termos legais europeus
Resposta parasita De acordo com termos legais europeus
Bloqueio	De acordo com termos legais europeus

A CTE INTERNATIONAL declara que este aparelho cumpre com o disposto na Directiva 1999/5/CE do Parlamento Europeu e do Conselho de 9 de Março de 1999, transposta para a legislação nacional pelo Decreto-Lei n.º 192/2000, de 18 de Agosto. ATENÇÃO: A fonte de alimentação AC/DC directa, deve ser usada para desligar o equipamento da rede; o carregador de mesa deve estar perto da unidade e facilmente acessível.

Resolução de problemas

Problema	Causa possível
O rádio não se liga.	A bateria está descarregada e tamente.
O rádio desliga-se pouco tempo depois de ter sido ligado.	A bateria está descarregada.
A bateria não se carrega.	O carregador da bateria não f tamente.
O rádio liga-se mas não é capaz de receber sinais.	O local de instalação está den
	O volume está demasiado ba
	CTCSS ou DCS incorrectos.
Não é possível comunicar com outros interlocutores.	Foi seleccionado um canal de
	O rádio está instalado numa á demasiado afastado do interl comunicar.
	CTCSS ou DCS incorrectos.
A recepção regista quebras e/ou possui interferências.	O sinal é muito fraco.
	A distância de transmissão é existem obstáculos no camin
	Outros interlocutores estão a
	O rádio foi instalado demasia- mento que provoca interferê dores, etc.).
A autonomia da bateria é limitada.	O tempo de entrada em funci elevado.
/ou não foi instalada correc-	Verifique se a bateria está carregada e se foi instalada correctamente.
carregue a bateria.
loi ligado ou instalado correc-	Verifique as ligações do carregador da bateria e a instala-ção da bateria.
nasiado protegido. Desloque-se para outra área.
ixo. Ajuste o nível de volume.
	Verifique se o tom CTCSS ou o código DCS corresponde ao definido pelos interlocutores com quem está a comunicar.
rádio incorrecto.	Seleccione o mesmo canal usado pelos interlocutores com quem está a comunicar.
área protegida ou está ocutor com quem está a	Desloque-se para outra área.
	Verifique se o tom CTCSS ou o código DCS corresponde ao definido pelos interlocutores com quem está a comunicar.
	Tente desactivar temporariamente o ruído de fundo (squelch) através da função de monitorização.
demasiado grande e/ou ho de transmissão.	Desloque-se para um local mais próximo do interlocutor com quem está a comunicar ou para outra área.
utilizar o mesmo canal.	Verifique o tráfego no rádio através da função de monitori-zação e seleccione outro canal se necessário.
do próximo de um equipa-ncias (televisores, computa-	Aumente a distância entre o rádio e este equipamento.
ionamento é demasiado	Tente reduzir o tempo de transmissão e/ou utilizar uma potência baixa.
