GEBRUIKSAANWIJZING Z29511 ULTIMATE SPEED

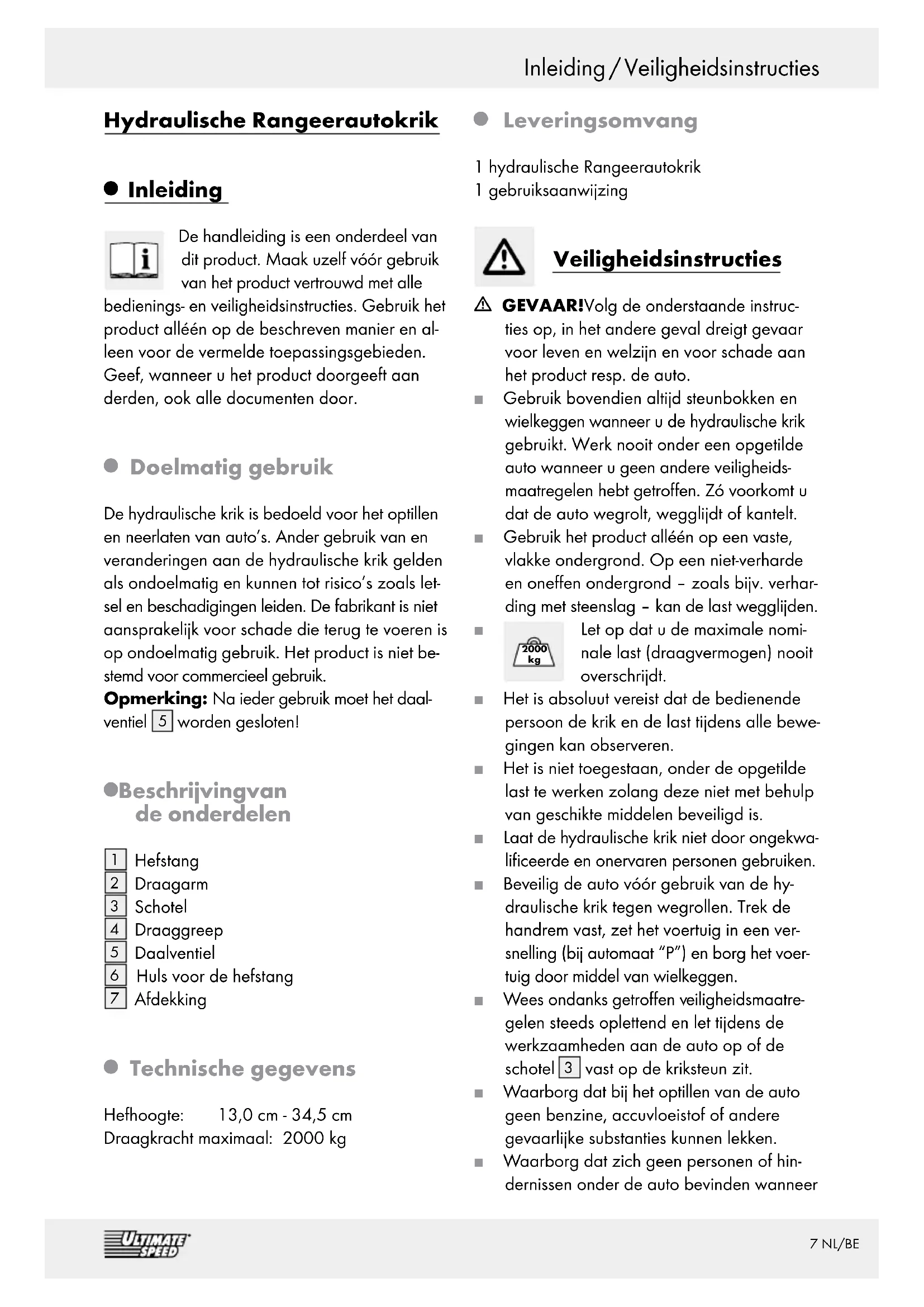

Inleiding De handleiding is een onderdeel van dit product. Maak uzelf vóór gebruik van het product vertrouwd met alle bedienings- en veiligheidsinstructies. Gebruik het product alléén op de beschreven manier en al- leen voor de vermelde toepassingsgebieden. Geef, wanneer u het product doorgeeft aan derden, ook alle documenten door.

Doelmatig gebruik De hydraulische krik is bedoeld voor het optillen en neerlaten van auto’s. Ander gebruik van en veranderingen aan de hydraulische krik gelden als ondoelmatig en kunnen tot risico’s zoals let- sel en beschadigingen leiden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Het product is niet be- stemd voor commercieel gebruik. Opmerking: Na ieder gebruik moet het daal- ventiel

Beschrijving van de onderdelen

Huls voor de hefstang

Technische gegevens Hefhoogte: 13,0 cm - 34,5 cm Draagkracht maximaal: 2000 kg

Leveringsomvang 1 hydraulische Rangeerautokrik 1 gebruiksaanwijzing Veiligheidsinstructies m GEVAAR! Volg de onderstaande instruc- ties op, in het andere geval dreigt gevaar voor leven en welzijn en voor schade aan het product resp. de auto. J Gebruik bovendien altijd steunbokken en wielkeggen wanneer u de hydraulische krik gebruikt. Werk nooit onder een opgetilde auto wanneer u geen andere veiligheids- maatregelen hebt getroffen. Zó voorkomt u dat de auto wegrolt, wegglijdt of kantelt. J Gebruik het product alléén op een vaste, vlakke ondergrond. Op een niet-verharde en oneffen ondergrond – zoals bijv. verhar- ding met steenslag – kan de last wegglijden.

Let op dat u de maximale nomi- nale last (draagvermogen) nooit overschrijdt. J Het is absoluut vereist dat de bedienende persoon de krik en de last tijdens alle bewe- gingen kan observeren. J Het is niet toegestaan, onder de opgetilde last te werken zolang deze niet met behulp van geschikte middelen beveiligd is. J Laat de hydraulische krik niet door ongekwa- lificeerde en onervaren personen gebruiken. J Beveilig de auto vóór gebruik van de hy- draulische krik tegen wegrollen. Trek de handrem vast, zet het voertuig in een ver- snelling (bij automaat “P”) en borg het voer- tuig door middel van wielkeggen. J Wees ondanks getroffen veiligheidsmaatre- gelen steeds oplettend en let tijdens de werkzaamheden aan de auto op of de schotel

vast op de kriksteun zit. J Waarborg dat bij het optillen van de auto geen benzine, accuvloeistof of andere gevaarlijke substanties kunnen lekken. J Waarborg dat zich geen personen of hin- dernissen onder de auto bevinden wanneer8 NL/BE Veiligheidsinstructies / Vóór de ingebruikname / Ingebruikname u de auto neerlaat. J Laat de auto slechts langzaam zakken. J Controleer of alle onderdelen op de voor- geschreven wijze gemonteerd zijn en in optimale staat verkeren. J Controleer vóór ieder gebruik of de hydrauli- sche krik optimaal functioneert. Controleer de hydraulische krik vooral op lekkende hy- drauliekolie, correcte montage van alle schroeven en ventielen. J Gebruik de hydraulische krik nooit om een auto te transporteren of te beladen. Til nooit de complete auto op. J Let op dat zich geen personen – vooral kin- deren – in de auto bevinden en dat perso- nen in de directe omgeving voldoende af- stand tot de auto aanhouden wanneer de hydraulische krik in gebruik is. J Het veiligheidsventiel mag nooit worden versteld. Het ventiel werd in de fabriek correct ingesteld en hoeft niet te worden bijgesteld.

Vóór de ingebruikname

bij gesloten daalventiel

in de huls voor de hefstang

. Bedien de hydraulische eenheid met minimaal 6 krachtige pompbewegingen (hefstang

op en neer) en zorg zo voor een gelijkmati- ge verdeling van de hydrauliekolie. Opmerking: controleer eventueel of het daalventiel

gesloten is, door te proberen de geplaatste hefstang

met de klok mee te draai- en (zie afb. A). Wanneer de hefstang niet kan worden gedraaid, is het daalventiel

bij gesloten daalven- tiel

met de klok mee in de huls voor de hefstang

Plaats de hydraulische krik volgens de handleiding van de auto onder het daar- voor bestemde punt.

Let op dat de schotel

in het midden be- last wordt. Krik de auto door op- en neerbe- wegingen van de hefstang

zo ver op dat u de steunblokken onder de auto kunt zetten (zie afb. B).

Laat de auto vervolgens neer tot op de steunbokken door het daalventiel

lang- zaam tegen de klok in draaiend, te openen.

Auto neerlaten m LEVENSGEVAAR! Waarborg dat zich geen personen of hindernissen onder de auto bevinden waaneer u de auto neerlaat.

Til de auto (zoals beschreven) eerst een beetje op, zodat u de steunbokken kunt ver- wijderen.

Draai het daalventiel

tegen de klok in totdat de auto daalt, maar open het ventiel niet zover dat het losraakt en de hydrauliek- olie uit het daalventiel

stroomt. m VOORZICHTIG! Laat de auto slechts langzaam zakken. In het andere geval dreigt gevaar voor letsel en voor schade aan het product resp. de auto.

Trek de garagekrik onder de auto vandaan en stuur de draagarm

volledig naar beneden.

Sluit het daalventiel

door het met de klok mee dicht te draaien. Reiniging en onderhoud / Onderhoud en service / Afvoer9 NL/BE Reiniging en onderhoud / Onderhoud en service / Afvoer

Reiniging en onderhoud

Smeer alle externe, bewegende onderdelen goed in.

Reinig de hydraulische krik met een iets geoliede doek.

Gebruik in géén geval scherpe of bijtende reinigingsmiddelen.

en de huls voor de hefstang

volledig naar beneden om de garagekrik plaatsbesparend te bewaren.

Onderhoud en service Opmerking: het bijvullen van hydrauliekolie dient alléén door vakpersoneel te geschieden!

Laat een defecte hydraulische krik alléén door een vakman repareren. Probeer nooit zelf de krik te repareren.

Neem de hydraulische krik nooit helemaal uit elkaar. Door een eigenmachtige demon- tage kunnen bij later gebruik functiestoringen optreden.

Afvoer De verpakking is uitsluitend vervaar- digd van milieuvriendelijk materiaal. Dit kan in de lokale recyclingcontai- ners worden afgevoerd. Voer het product omwille van het milieu niet af via het huisafval, maar geef het af bij het daar- voor bestemde depot of het gemeentelijke mili- eupark. Voor meer informatie over inzamelpun- ten en openingstijden kunt u contact opnemen met uw gemeente. Laat de hydrauliekolie op milieuvriendelijke wij- ze afvoeren. Waarborg dat de afvoer door een erkende vakmonteur wordt uitgevoerd of neem contact op met een inzamelpunt voor schadelij- ke stoffen bij u in de buurt. Productinformatie: Hydraulische Rangeerautokrik Model nr: Z29511 Versie: 07/201010 DE/AT/CH Einleitung / Sicherheitshinweise Hydraulischer Rangierwagenheber
