Z29511 - Jack ULTIMATE SPEED - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cric hydraulique à roulettes
Marque	Ultimate Speed
Modèle	Z29511
Hauteur de levage minimale	13,0 cm
Hauteur de levage maximale	34,5 cm
Charge maximale de levage	2000 kg
Poids (estimé)	Environ 15 kg
Matériau	Acier
Alimentation	Manuelle (pompage hydraulique)
Utilisation conforme	Levage et abaissement de véhicules
Usage	Domestique (non professionnel)
Sécurité	Utiliser avec des chandelles et des cales
Surface d'utilisation	Solide et plane
Sécurité	Ne jamais dépasser la charge nominale
Sécurité	Ne pas travailler sous la charge sans support
Sécurité	Ne pas soulever la totalité du véhicule
Entretien	Lubrifier les pièces mobiles extérieures
Nettoyage	Chiffon légèrement imbibé d'huile
Contrôle avant utilisation	Vérifier l'état et l'absence de fuite d'huile
Réparation	Par un spécialiste uniquement
Réapprovisionnement en huile	Par personnel qualifié
Mise au rebut	Respecter l'environnement, huile en déchetterie
Contenu de l'emballage	1 cric hydraulique, 1 mode d'emploi
Version	07/2010

FOIRE AUX QUESTIONS - Z29511 ULTIMATE SPEED

Comment lever un véhicule avec ce cric ?

Fermez la soupape d'abaissement en tournant la barre de levage dans le sens horaire. Placez le cric sous le point de levage du véhicule. Pompez la barre de levage pour soulever jusqu'à ce que les chandelles puissent être placées.

Comment abaisser le véhicule ?

Vérifiez qu'aucune personne ni obstacle ne se trouve sous le véhicule. Soulevez légèrement le véhicule pour retirer les chandelles, puis ouvrez lentement la soupape d'abaissement en tournant dans le sens antihoraire.

Quelle est la capacité de charge maximale ?

La charge maximale de levage est de 2000 kg. Ne jamais dépasser cette limite.

Que faire si le cric ne monte pas ?

Assurez-vous que la soupape d'abaissement est bien fermée. Si le problème persiste, répartissez l'huile hydraulique en pompant 6 fois fermement avant utilisation. Vérifiez également le niveau d'huile.

Comment entretenir le cric ?

Lubrifiez régulièrement toutes les pièces mobiles extérieures. Nettoyez avec un chiffon légèrement imbibé d'huile. Vérifiez avant chaque utilisation l'absence de fuite d'huile. Ne pas utiliser de détergents agressifs.

Puis-je utiliser le cric sur une surface inclinée ?

Non, utilisez le cric uniquement sur des surfaces solides et planes. Sur une surface non plane, la charge risque de glisser.

Dois-je utiliser des chandelles avec le cric ?

Oui, il est impératif d'utiliser des chandelles (tréteaux) et des cales en complément du cric pour soutenir le véhicule avant toute intervention. Ne travaillez jamais sous un véhicule supporté uniquement par le cric.

Comment purger l'air du système hydraulique ?

Avant la première utilisation, enfoncez la barre de levage avec la soupape d'abaissement fermée et pompez fermement 6 fois pour répartir l'huile hydraulique et purger l'air.

Quel type d'huile hydraulique utiliser ?

Le type d'huile n'est pas spécifié dans la notice. Le réapprovisionnement doit être effectué par un personnel qualifié. En cas de besoin, consultez un spécialiste.

Comment ranger le cric ?

Abaisser complètement le bras de levage et l'emmanchement de la barre de levage pour faciliter le rangement. Nettoyez-le et conservez-le dans un endroit sec.

MODE D'EMPLOI Z29511 ULTIMATE SPEED

Instructions d'utilisation et consignes de sécurité

HYDRAULISCHERANGEEERAUTOkRIk

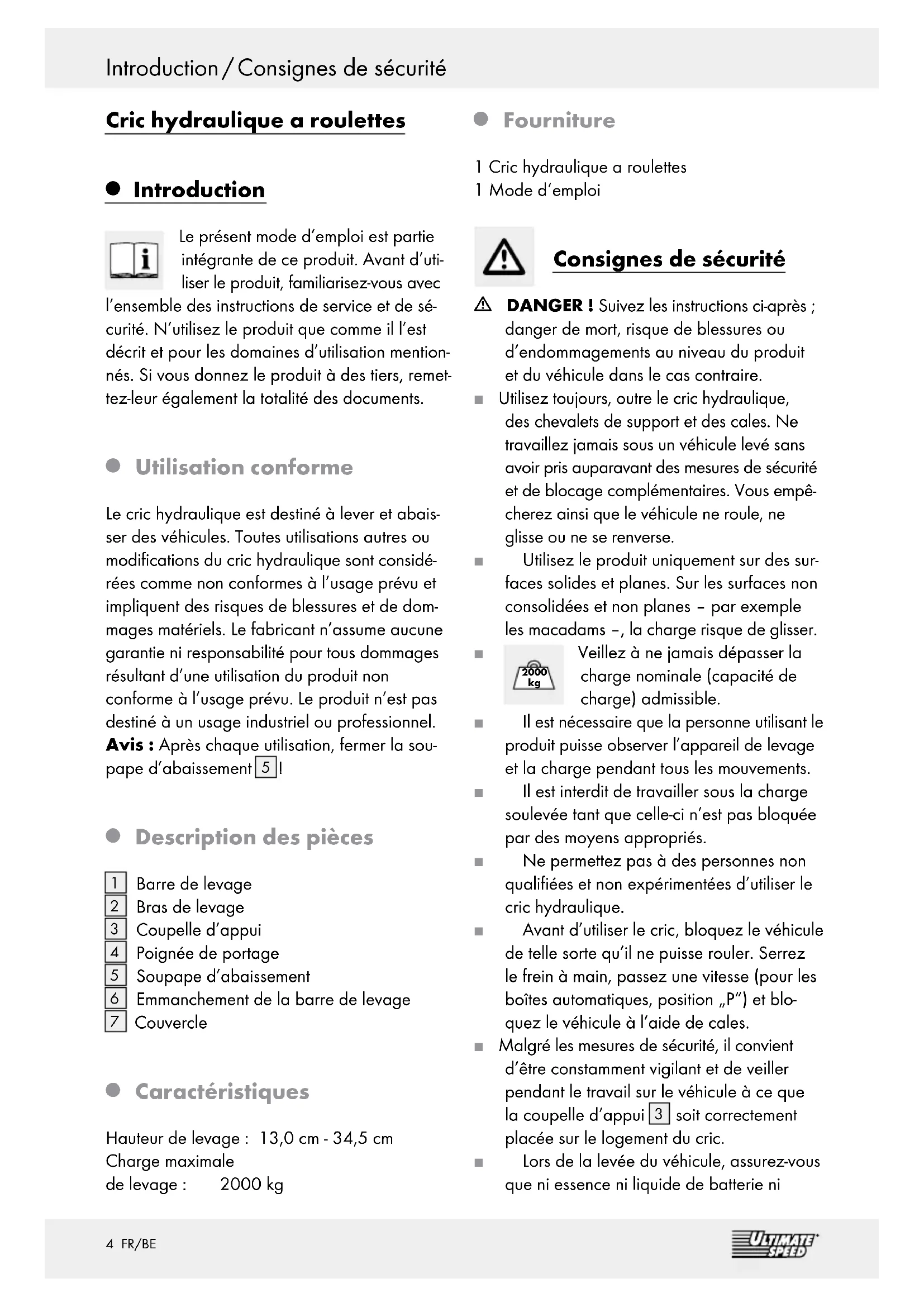

Le present mode d'emploi est partie intégrante de ce produit. Avant d'utiliser le produit, familiarisez-vous avec

l'ensemble des instructions de service et de sécurité. N'utilisez le produit que comme il l'est décrit et pour les domaines d'utilisation mentionnés. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.

- Utilisation conforme

Le cric hydraulique est destiné à lever et abaisser des vehicules. Toutes utilisations autres ou modifications du cric hydraulique sont considérées comme non conformes à l'usage prévu et impliquent des risques de blessures et de dommages matériels. Le fabricant n'assume aucune garantie ni responsabilité pour tous dommages resultant d'une utilisation du produit non conforme à l'usage prévu. Le produit n'est pas destiné à un usage industriel ou professionnel.

Avis: ÀpRES chaqueutilisation,fermer la sou-pape d'abaissement5!

Description des pieces

1 Barre de levage
2 Bras de levage
3 Coupelle d'appui
4 Poignée de portage
5 Soupape d'abaisement
6 Emanchement de la barre de levage
7 Couvercle

- Caracteristiques

Hauteur de levage: 13,0 cm - 34,5 cm

Charge maximale

de levage: 2000 kg

Furniture

1 Cric hydraulique a roulettes
1 Mode d'emploi

Consignes de sécurité

DANGER! Suivez les instructions ci-après; danger de mort, risque de blessures ou d'endommagements au niveau du produit et du vehicule dans le cas contraire.

Utilisez toujours, outre le cric hydraulique, des chevalets de support et des cales. Ne travaillez jamais sous un vehicule levé sans avoir prisAAParavantdesmesuresde sécurité et de blocage complémentaires.Vous empêcherez ainsi que le vehicule ne roule,ne glisse ou ne se renverse.
Utilisez le produit uniquement sur des surfaces solides et planes. Sur les surfaces non consolidées et non planes - par exemple les macadamis -, la charge risque de glisser.

Veillez à ne jamais dépasser la charge nominale (capacité de charge) admissible.

Il est nécessaire que la personne utilisant le produit puisse observer l'appareil de levage et la charge pendant tous les mouvements.
Il est interdit de travailler sous la charge soulevée tant que celle-ci n'est pas bloquée par des moyens appropriés.
Ne permette pas à des personnes non qualifiées et non experimentées d'utiliser le cric hydraulique.
Avant d'utiliser le cric, bloquez le vehicule de telle sorte qu'il ne puisse rouler. Serrez le frein à main, passez une vitesse (pour les boîtes automatiques, position „P") et bloquez le vehicule à l'aide de cales.
Malgre les mesures de sécurité, il convient d'être constamment vigilant et de veiller pendant le travail sur le vehicule à ce que la coupelle d'appui 3 soit correctement placée sur le logement du cric.
Lors de la levée du vehicule, assurez-vous que ni essence ni liquide de batterie ni

d'autres substances dangereuses ne peuvent s'écouler du vehicule.

Assurez-vous qu'il n'y ait aucunes personnes ni obstacles sous le vehicule lorsque vous l'abaissez.
N'abaissez le vehicule que lentement.
- Contrôlez que l'ensemble des pieces sont montées correctement et sont intactes.
Avant chaque utilisation, contrôle que le cric hydraulique soit bien en etat de fonctionnement. Contrôlez en particulier si le cric perd de l'huile hydraulique, contrôle que I'ensemble des vis et soupapes soient bien serrées.
N'utilisez jamais le cric hydraulique pour transporter ou charger un vehicule. Ne sou-levez jamais la totalité du vehicule.
Veillez à ce que personne ne se trouve dans le vehicule - en particulier des enfants - et à ce que les personnes se trouvant à proximé se tiennent à un écart suffisant du vehicule pendant l'utilisation du cric.
Ne jamais déregler la soupape de sécurité. Celle-ci est régée d'usine et ne requiertaucun ajustement ultérieur.

Avant la mise en service

Répartition de l'huile hydraulique

Enfonce la barre de levage 1 dans l'em- manchement de la barre de levage 6 avec la soupape d'abaissement 5 fermée. Pour actionner l'hydraulique, pomper 6 fois fermement en remontant et abaissant la barre de levage 1 et ainsi répartir l'huile hydraulique.

Remarque: Le cas échéant, contrôle que la soupape d'abaissement 5 soit fermée en essayant de tourner la barre de levage 1 dans le sens des aiguilles d'une montre lorsque celle est montée (voir ill. A). Si la barre de levage ne tourne plus, la soupape d'abaissement 5 est fermée.

- Mise en service

Leveedu vehicule

Soupape d'abaisement 5 fermée, tourner la barre de levage 1 dans l'empanchement de la barre de levage 6 dans le sens des aiguilles d'une montre.
Positionner le cric hydraulique sous un point de levage conformément aux instructions du manuel du vehicule.
Veiller à centrer la charge sur la coupelle d'appui 3. Lever et abaiser la barre de levage 1 de manière à soulever le vehicule, jusqu'à ce que les trêteaux puissant être placés sous celui-ci (voir ill. B).
Déposer ensuite le vehicule sur les chandelles en tournant lentement la soupape d'abaissement dans le sens contraire des aiguilles d'une montre pour l'ouvrir.

Abaisissement du vehicule

DANGER DE MORT! Vérifier qu'aucune personne ou obstacle ne se trouve sous le vehicule avant de l'abaisser.
Lever le vehicule de quelques centimétres ( comme plus haut décrit) pour refirer les chandelierles.
Tourner la soupape d'abaissement 5 dans le sens contraire des aiguilles d'une montre jusqu'à ce que le vehicule s'abaisse, mais jamais de manière à ouvrir la soupape d'abaissement 5 et à faire écouler l'huile hydraulique.

PRUDENCE! Toujours abaisser lentement le vehicule. Autrement, vous risquez de provoquer des blessures et d'endommager le produit ou le vehicule.

Dégager le cric hydraulique de sous le vehicule et abaisser entièrement le bras de levage 2.
Fermer la soupape d'abaissement en la tournant dans le sens des aiguilles une montre.

Nettoyage et entretien

Lubrifier minutieusement toutes les pieces mobiles externes.
Essuyer le cric hydraulique avec un chiffon légèrement imbibé d'huile.
Ne jamais utiliser des détergents agressifs ou caustiques.
Entiement abaiser le bras de levage 2 et l'empanchement de la barre de levage 6 pour ranger le cric hydraulique plus aisement.

- Maintenance et service

Remarque: Le réapprovisionnement en huile hydraulique doit uniquement être effectué par du personnel qualifié!

Ne faites réparer un cric hydraulique défectueux que par un spécialiste. N'essayez jamais de le réparer vous-même.
Ne démontez jamais le cric hydraulique. Si vous le démontez vous-même, ceci pourrait entraîner des dysfonctionnements.

- Mise au rebut

lage et le matériel d'embal
lage se composent exclusivement de
matières recyclables.

Veuillez lesmettre au rebut dans les conteneurs de recyclage locaux.Afin de contribuer a la protectionde I'environnement,veuillez ne pas jetervoireappareilusedeanslesorduresmenagères,maislemettreau rebutde maniereadequate.Renseignez-vousaupresdesservicesmunicipaux concernantlesheuresd'ouverture des déchetteries.

Assurer une mise au rebut ecophile de l'huile hydraulique. Veiller à ce que la mise au rebut soit effectuee par un atelier spécialise ou renseignez-vous auprès de votre déchetterie locale.

Information sur le produit :

Cric hydraulique a roulettes

n° modele:Z29511

Version: 07/2010

Version des informations - Stand van de
