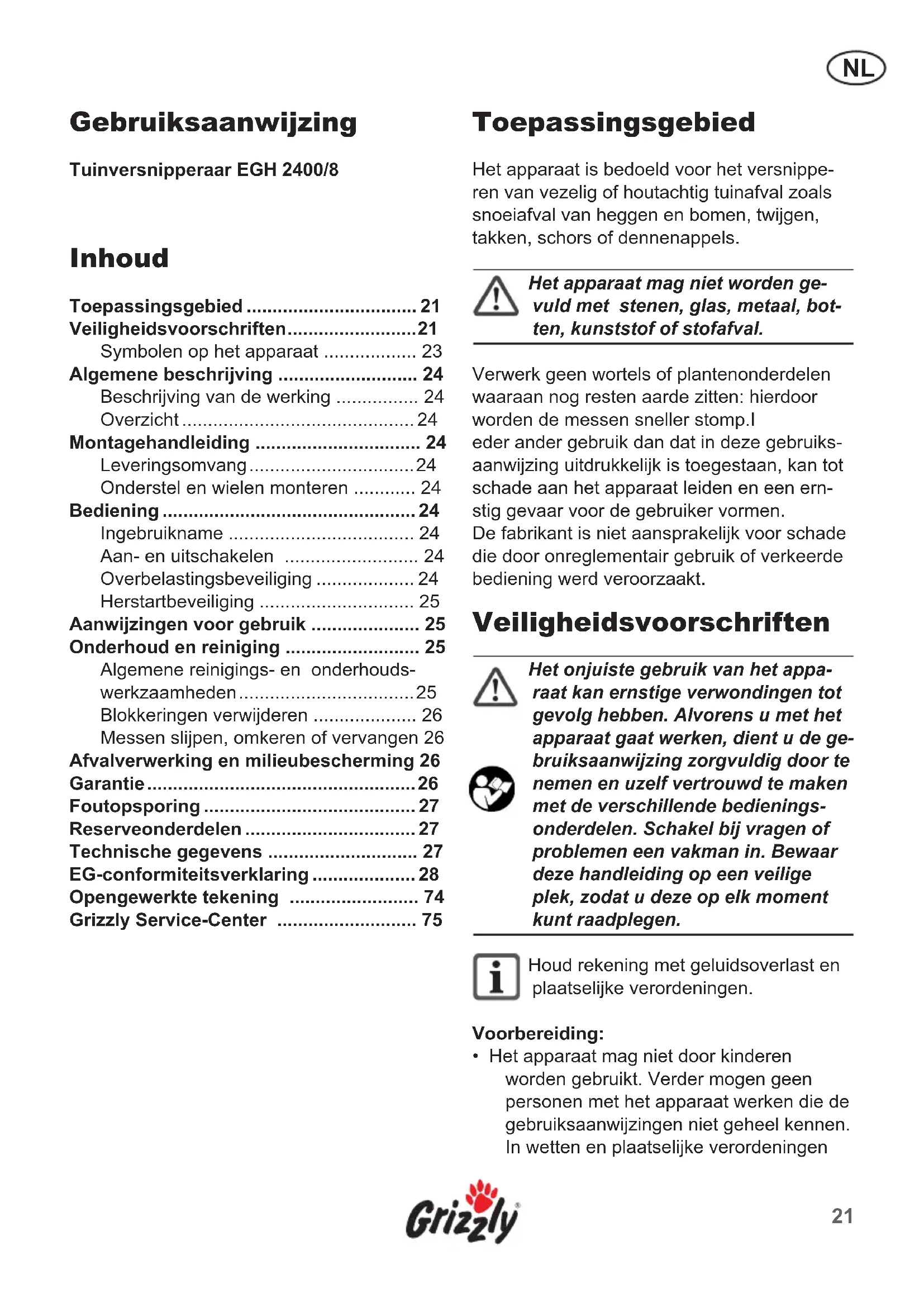

GEBRUIKSAANWIJZING EGH 24008 Grizzly

Gebruiksaanwijzing 21

Lees voor de inbedrijfstelling deze bedieningshandleiding aandachtig door. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zDat iedere gebruiker te allen tijde kan beschikken over de informatatie.

①

Tuinversnipperaar EGH 2400/8

Inhoud

Toepassingsgebied 21

Veiligheidsvoorschriften 21

Symbolen op het apparatusat 23

Algemene beschrijving 24

Beschrijving van de werking 24

Overzicht 24

Montagehandleiding 24

Leveringsomvang 24

Ondersteleniwenmoneren 24

Bediening 24

Ingebruikname 24

Aan-en uitschakelen 24

Overbelastingsbeveiliging 24

Herstartbeveiliging 25

Aanwijzingen voor gebruik 25

Onderhoud en reiniging 25

Algemene reinigings- en onderhoudswerkzaamheden 25

Blokkeringen verwijderen 26

Messen slijpen, omkeren of cervangen 26

Afvalverwerking en milieubescherming 26

Garantie 26

Foutopsporing 27

Reserveonderdelen 27

EG-conformiteitsverklaring 28

Opengewerkte tekening 74

Het apparaat is bedoeld voor het versnipperen van verzelig of houtachtig tuinafval zoals snoeiafval van heggen en bomen, twijgen, takken, schors of Dennenappels.

Het apparaat mag nicht worden gezuld met stenen, glas, metaal, botten, kunststof of stofafval.

Verwerk geen wortels of plantenonderdelen waaraan nog resten aarde zitten: hierdoor worden de messen sneller stomp.I eder ander gebruik dan dat in deze gebruiks-aanwijzing uitdrukkelijk is toegestaan, kan tot schade aan het apparaat leiden en een ernstig gevaar voor de gebruiker vormen.

De fabrikant is Niet aansprakelijk voor schade die door onreglementair gebruik of verkeerde bediening werden voroortzaakt.

Veiligheidsvoerschriften

Het onjuiste gebruik van het apparaat kan ernstige verwondingen tot gevolg hebben. Alvorens u met het apparaat gaat werkden, dient u de gebruiksaanwijzing zorgvuldig door te nemen en uzelf vertrouwd te make n met de verschillende bedieningsonderdelen. Schakel bij vragen of problemen een vakman in. Bewaar deze handleiding op een veiligelek, zodate op elk moment kunt raadplegen.

Houd rekening met geluidsoverlast enplaatselijke verordenen.

Voorbereiding:

• Het apparaat mag nicht door kinderen worden gebruikt. Verder mogen geen personen met het apparaat werken die de gebruiksaanwijzingen Niet geheel kennen. In wetten enplaatselijkke verordeningen

kan een minimumleeftijd voor het gebruik ervan opgenomen zijn.

• Schakel het apparaat nooit in wanneren Personen of (huis)dieren in de buurt staan.
• De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere Personen of hun eigendom.
• Draag gehoorbescherming en een veiligheidsbrilijdens het gebruik van het apparaat.
• Draag geschikte werkkleding zoals veiligheidshandschoenen, schoenen met anti-slipzolen en een lange broek. Draag geen loshangende kleding of kleding met loshangende bandjes of koordjes.
• Gebruik het apparaat alleen op een open terrein (d.w.z. Niet gegen een muur of te-gen een ander onbeweeglijk voorwerp) en op een stevige, vlakke ondergrond.
• Gebruik het apparaat Niet op een geplaveide, met grind bestrooxide ondergrond waarop afgevoerd materiaal verwondingen zou hunneveroorzaken.
  Voor het eerste gebruik dient te worden gecontroleerd of alle schroeven, moeren, bouteen en ander bevestigingsmaterial goed vastzitten. Afdek- en beschermkappen要去 op hunplaats zitten en in goede staat zich. Beschadigde of onleesbare veiligheids-stickers dienen te worden verrangen.
• Gebruik enkel reservenderdelen en toebehoren die door de fabrikant worden geleverd en aanbevolen. Het gebruik van vreemde, onbekende onderdelen heeft automatisch tot gevolg dat de garantie kommt te verrallen.
• Laat het apparaat Niet onbeheerd aanstaan en bewaar het op een droge en voor kinderen ontogankelijkke plek.
• Sluit het apparaat alleen op een goed geaard stroomnet aan. Het stopcontact en het verlengsnoer moeten een goed functi-onerende beschermingsleiding hebben.
• Bij gebruik op open terrein要去 het ap

paraat op een stopcontact met eenlekstroom-beveiliging (aardlekschakelaar) met een aardlekestroom van nicht meer dan 30mA worden aangesloten.

Werken met het apparatus:

• Vergewis u ervan alvorens u het apparaat gaat starten of de vultrechter leeg is.
• Houd met uw hoofd en lichaam voldoende afstand ten opzichte van de trechtermond en de afvoeropening.
• Steek uw handenijdens het gebruik van het apparaat Niet in de vultrechter of in de afvoeropening. Nadat het apparaat is uitgeschakeld, loopt deze nog eenijdje door.
• Let erop dat u stevig op de grond staat en nicht snel kunt vallen. Ga Niet voorover buigen en sta tijdens het invoeren van het materiaal nooit hoger dan het apparaat.
• Let erop dat er bij het invoeren van materiaal nooit harde voorwerpen zoals metaal, stenen, glas of andere vreme de voorwerpen in het materiaal aanwezigহn.
• Gebruik het apparaat Niet bij regen en bij slechte weersomstandigheden. Werk er alleen mee bij daglicht of goede verlichting.
• Werk Niet met het apparaat wanner u moe of ongeconcentreerd bent of nadat u alcohol heeft genuttigd of tabletten heeft ingenomen. Las op regelmatigeijdstippen een pauze in. Ga verstandig om met het apparaat.

• Schakel het apparaat uit en trek de steker uit het stopcontact:

• tijdens pauzes en bij Niet-gebruik,

• voordat er werkzaamheden aan het apparaat worden verricht (reiniging, onderhoud),
• wanner het verbindingsnoer beschadigd is of vast/in de war is geraakt,
• wonneer het apparaat verstopt raakt,
• wonneer u het apparaat gaat verplaatsen of wilt optillen,
• wonneer vreemde voorwerpen in het apparaatterecht komen, bij abnormale geluiden of trillingen (controller het appa

raat, alvorens u deze weein schakelt, op mogelijkke schade).

• Laat verwerkt materiaal nicht onder de afvoeropening ophopen; dit zou de juiste afvoer kuren belemmeren en tot terugslag van het materiaal door de trechtermond kuren leiden.
• Vervoer en draai het apparaat Niet om terwijl de motor draait.
  Schakel het apparaat pasuit wanneer\ deze volledig is geleegd, odomat het appaarat anders verstopt zou kuren raken en\ daarna eventueel nicht meer zou kuren\ starten.
• Probeer Niet zich het apparaat te repareren, tenzij u hiervoor een opleiding heeft gevolgd. Alle werkzaamheden die nicht in deze gebruiksaanwijzing staan vermeld, mogen uitsluitend door servicepunter worden uitgevoerd die wij daartoe hebben aangewezen.

• Trek onmiddelijk de stekker uit het stopcontact wanner tijdens het gebruik het snoer wordt beschadigd. Raak het snoer Niet aan en gebruik het apparaat nooit wanner het snoer beschadigd is.
• Gebruik uitsluitend verlengsnoeren die voor het gebruik buitenshuis geschikt zichen en tegen spatwater beschermd zich. Deaderdoorsnede van het verlengsnoer要去 bij snoeren tot 25 m ten minste 1,5 mm2 bedragen, bij snoeren boven de 25 m 2,5 mm2. Rol een kabelhaspel voor het gebruik van het apparaat.altijd hebelaaluit. Controller het snoer op eventuele beschadigingen.
• Gebruik het snoer Niet om de stekker uithet stopcontact te trekken. Bescherm het snoer gegen但它, olie en scherpe kanten.

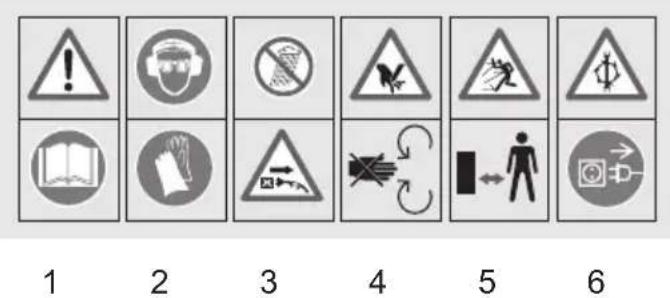

Symbolen op het apparatus

1 Let op! Gebruiksaanwijzing raadplegen
2 Oog- en oorbescherming dragen Veiligheidshandschoenen dragen
3 Apparaat Niet bloootstellen aan regen Let op! Bij beschadiging van het snoer de stekker uit het stopcontact trekken. Snoer nicht aanraken.
4 Let op! Gevaar voor letsel door roterende messenwals! Handen en voeten uit de buurt van de openings honden wonneer de machine draait.
5 Let op! Gevaar door wegslingerende delen! Afstand houden t.o.v. de vultrechter en de afvoeropening en derden op veilige afstand houden.
6 Let op! Gevaar voor elektrische schokken! Voordat er werkzaamheden aan het apparaat worden verricht de stekker uit het stopcontact trekken.

Gewaarborgd eluidsvermogensniveau

Machines horen nicht bij huishoudelijk afval.THuis.

Algemene beschrijving

Beschrijving van de werkinq

De hakselaar heeft als aandrijving een sterke elektromotor met motorrem; overbelastingsbeveiliging en herstartbeveiliging zorgen voor extra verilgheid. Als snijdsystem wordt een messenschijf met twee omkeerbare messen gebruikt.

Het robuuste onderstel zorgt voor stabiliteit en goede beweeglijkheid van het apparaat. De werkking van de verschillende bedieningselementen worden hieronder beschreiben.

Overzicht

1 Onderstel
2 Wielas
3 Afvoerschacht
4 Versnipperaar-behuizing
5 Behuizingkap
6 Vultrechter
7 Transportgreep
8 Aandrukblok

9 Vleugelbout op de behuizingkap

10 Aan-/uitschakelaar
11 Veiligheidsknop
12 Ventilatieopeningen
13 Voedingskabel
14 Wielen

Montagehandleiding

Haal het apparaat uit de verpakking.

Leveringsomvang

Hakselaar
- Onderstel
Wielas
- 2 Wielen met wieldoppen
Montagematerialia
Aandrukblok
- Onderhoudssleutel

Onderstel en wielen monteren

1. Draai het apparaat om.

Steek het onderstel (1) in de beiden openings van de versnipperaarbehuizing.

1. Plaats de wielas (2):tussen het onderstel.
2. Schroef de wielen vast en druk de wieldoppen op de velgen (3).
3. Zet het apparaat op de poten.
4. Controller of de vleugelbout (zie A nr. 9) stevig is vastgedraaid op de behuizingkap.

De behuizingkap is voorzien van een veiligheidsschakelaar. Het apparaat schakelt alleen in als de behuizingkap stevig is vastgeschroefd.

Bediening

Ingebruikname

Let erop dat de netspanning met de gegevens op het typeplaatje overeenkomt.

Sluit het apparaat aan op de netspanning.

Aan- en uitschakelen

De invultrechter moet leeg zich.

1. Om het apparaat in te schakelen, drukt u op I
2. Om het apparaat uit te schakelen, drukt u op o

Het apparaat loopt nadat deze wordenuitgeschakeld nog enigeijd door.

Overbelastingsbeveiling

Bij te hoge belasting schakelt het apparaat zichzelf automatisch uit. Wanneer de motor weer is afgekoeld, drukt u op de zwarte veilig-

heidsknop (afbeelding, nr. 11) en schakelt u het apparaat wee in.

Herstartbeveiliging

Na een stroomuitval gaat het apparaat bij terugkeer van de netspanning Niet automatisch weeer aan.

Om het apparaat in te schakelen, drukt u op I

Aanwijzingen voor gebruik

• Houd bij het werken met de hakselaar voldoende afstand ten opzichte van het apparaat, omdat lange takken bij het intrekken hunnen uitschieten.
• Plaats een opvangbak (bijv. een korf, emer of kartonnen doos) onder de afvoer-opening om het gehakselde materiaal in te verzamelen.
• Houd de takken bij het invoeren in het apparatusaat goed vast tot deze automatisch worden ingetrokken.
  Schuif kort materiaal met het aandrukblok\ haar de messchijf, doe dit in geen geval\ met de hand.
• Houd u aan de snelheid van de hakselaar en overbelast het apparatusaat Niet.
• Om verstoppen te voorkomen, hakselt u verwelkt, meerere Damen opgeslagen tuinafval en dunne takjes afgewisseld met dikkere takken.
• Verwijder de aarde van de wortels en verwijder stenen alvorens u het materiaal gaat hakselen.
  Haksel geen zacht,vochtigmaterialzoals keukenafval,maarcomposteerdit meteen.
• Bewaar een pau droge takken tot het eind om deze te gebruiken bij het schoonmaken van het apparaat.
• Schakel het apparaat pas uit wanner al het te hakselen materiaal door de messenwals is gevoerd. Anders kan het zoijken dat bij het opnieuw starten van het apparaat de messenwals geblokkeerd worden.

Onderhoud en reiniging

Laat werkzaamheden die nicht in\ deze gebruiksaanwijzing worden\ beschreiben, door servicepunter\ uitvoeren die wij daartoe hebben\ aangewezen. Gebruik uitsluitend\ originele onderdelen.

Draag bij werkzaamheden aan de messen.altijd handschoenen.

Schakel alvorens met onderhouds- en reinigingswerkzaamheden te beginnen het apparaat uit, trek de stekker uit het stopcontact en wacht tot het mes tot stilstand is gekomen.

Algemene reinigings- en onderhoudswerkzaamheden

Spuit de hakselaar nicht af met water.

• Houd het apparaat, de wielen en de ventilatieopengen steeds schoon. Maak het apparaat schoon met een zachtte borstel of een doek. Gebruik geen schoonmaak-of oplosmiddelen.
• Controller het apparaat, in het bijzonder de afschemkap, voor elk gebruik op beschadigingen zoals loszittende, versleten of beschadigde onderdelen. Check of alle moeren, bouteen en schroeven goed vastzitten.
• Controller afdek- en beschemkappen op beschadigingen en of ze goed op hun plaats zitten. Vervang onderdelen indienoodzakelijk.
• Bewaar het apparaat op een drogeplaats en buiten het bereik van kinderen. Berg het apparaat Niet op in nylonzakken omdat er zo vochtigheid en schimmelvorming kan ontstaan.

Blokkeringen verwijderen

1. Draai de vleugelbout op de behui-zingkap (1) los en klap de kap maar voren (2).

2. Verwijder het versnipperde materiaaluit het binnenste van de behuizing zo-dat de messenschijf vrij kan draaien.

3. Klap de kap wee terug en draai de vleugelbout wee aan.

Messen slijpen, omkeren ofervangen

1. Draai de vleugelbout op de behuizingkap los en klap de kap maar voren.

2. Draai de twee bevestigingsbauten (1) van de messen aan met een in-bussleutel. De beiden messen (2) zijn omkeerbare messen en können aan beiden kanten worden gezruikt.

3. Schroef de messen weever vast. Controleer of de snijvlakken juist+zijn gemonteerd zoals onder (3) is aangegeven.

Als de beiden zichden van de messen stomp়, hunnen ze voorzichtig worden bijgeslepen of verrangen (zie onderdelen).

Afvalverwerking en milieuubescherming

Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclagepunt.

Machines horen nicht bij huishoudelijk afval.THuis.

Geef het apparaat in een recyclagepark af.
De gezebrukke onderdelen van kunststof en metaal+kunnen per categorie gescheiden worden en zodoende gerecycleerd worden. Raadpleeg hiervoor ons servicecenter.

Garantie

• Wij geen 24 maanden garantie op dit product. Bij bedrijfsdoeleinden en verrangen apparaatlen geldt een kortere garantie.
• Deze garantiebepaling is nicht van toepassing op beschadigingen die het gevolg zichn van natuurlijke slijtage, onreglementair gebruik of overbelasting. Bepaalde onderdelen van de pomp worden bloot-gesteld aan natuurlijke slijtage. Deze onderdelen vallen nicht onder de garantiebepaling. Hieronder vallen in het bijzonder: Omkeerbare messen
• De vereiste voorwaarde voor garantievergoedingen is bovendien dat de in de gebruiksaanwijzing verstekte instructies voor de reiniging en het onderhoud in acht genomen werden.
• Beschadigungen, die door materiaal- of fabricagefouten ontstaan zijn, worden gratis door schadeloosstelling of door een herstelling verholpen. Voorwaarde is dat het apparaat Niet gedemonteerd is en met aankoop- en garantiebewijs bij de dealer worden ingeleverd.
  Herstellingen, die nicht onder de garantie ressorteren, kunt u tegen facturatie door ons servicecenter latent doorvoeren. Ons servicecenter maakt graag voor u een bestek op. Wij kannen apparaten slechts behandelen indien ze voldoende verpakten en gefrankeerd toe gezonden werden.
• Opgelet: In geval van klachten of service dient u uw apparaat in een gereinigde toestand en met een vermeling van het defect maar het adres van ons servicecenter te zenden. Ongefrankeerd - als oningepakt vrachtgoed, als expresgoed of met een andere speciale vracht - ingezonden apparaten worden nicht aangenomen.
• Een afvalverwijdering van uw apparaat voeren wij Gratis door.

Foutopsporing

Probleem Mogelijk oorzaak Oplossing
Motor draait nicht	Er is geen netspanning	Stopcontact, snoer, leiding, stekker controlleden,evt. reparatie door elektricien
	Overbelastingsbeveiliging is in werkung gezet	Wachten tot motor is afgekoeld, op veiligheidsknop drukken en apparaat waarischakelen
	Behuizingkap is Niet goed gesloten	Vleugelbout vastschroeven op de behuizingkap
Tuinafval worden nicht maar de messenschijf getrokken	Het afval is Niet stevig genoeg	Gebruik het aandrukblok of druk en-kele droge takken en twijgen in de vultrechter
	Apparaat is geblokkeerd Kijk onder 'Blokkeringen verwijderen'
	Afval in de afvoerschacht	Verwijder het afval uit de afvoerschacht
Het apparaat versnip-pert nicht goed	De messenশn stomp	Controleer de messen,keer deze eventueel om,slijp de messen of vergang ze (kijk onder 'Messen ver-vangen')

Reserveonderdelen

Wend u bij aanschaf van een{nieuw onderdeel tot ons servicecenter, zie ons adres of faxnummer.

Vermeld bij uw bestelling het positienummer dat u terug kunt vinden in de opengewerkte tekening.

Technische gegevens

Tuinversnipperaar .EGH 2400/8

Nominal opogenomen vermogen 2400 W

Netspanning 230V\~,50 Hz

Beschermingswijze.. IPX4

Beschermingsniveau. II

Onbelast toerental messenschijf .. 4500 min-1

Takdikte max. 40 mm

Gewicht 14 kg

Geluidsvermögensniveau

(gewaarborgd) 107dB(A)

Geluidsdrukniveau. 98 dB (A)

Geluids- en trillingswaarden werden overeenkomstig de in de conformiteitsverklaring genoemde normen en richtlijnen getest.

Technische en optische wijzigingen können als gevolg van verdere ontwikkeling zonder voorafgaande kennisgeving worden aangebracht.

Alle afmetingen, aanwijzingen en vermeldingen in deze gebruiksaanwijzing zijnaarom onder voorbehoud. Alle aanspraken, die voortvloeienuit de gebruiksaanwijzing,+kennenaarom nicht geldend worden gemaatk.

EG-conformiteitsverklaring

Hiermee bevestigen wij dat het type

Tuinversnipperaa

model EGH 2400/8

vanaf bouwjaar 2009 aan de volgende EU-richtlijnen

in hun telkens geldige versie voldoet:

98/37/EG (EU-machinerichtlijn)

2004/108/EG (EMV-richtlijn)

2006/95/EG (EU-laagspanningsrichtlijn)

2000/14 EG (EU-richtlijn: Geluidsemissie in het milieu van materiaal voor gebruik buitenshuis)

Om hiermee in overeenstemming te blijven, werden de volgende geharmoniseerde- normen alsmede

nationale normen en richtlijnen toegepast:

EN 13683:2003 • EN 55014:2006 • EN 55014-2:1997+A1:2001

EN 61000-3-2:2000 • EN 61000-3-11:2000

EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A2:2006

Bewijs van CE-kenmerk 2009

Bovendien wordt overeenkomstig de geluidsemissierichtlijn 2000/14/EG bevestigd:

Gewaarborgd geluidsvermögensniveau: 107 dB(A)

Gemeten geluidsvermögensniveau: 105,5 dB(A)

De conformiteitsbeoordeling uitgevoerd overeenkomstig bijlage V / 2000/14/EG

Verantwoordelijk voor de productie en het in bewaring houden van de technische gegevens:
