MANUALE UTENTE EGH 24008 Grizzly

Istruzioni per I'uso 29

Si prega di leggere conattenzione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzato prestando attenzione che sua sempre a disposizione di chi usa l'apparecchio.

PL

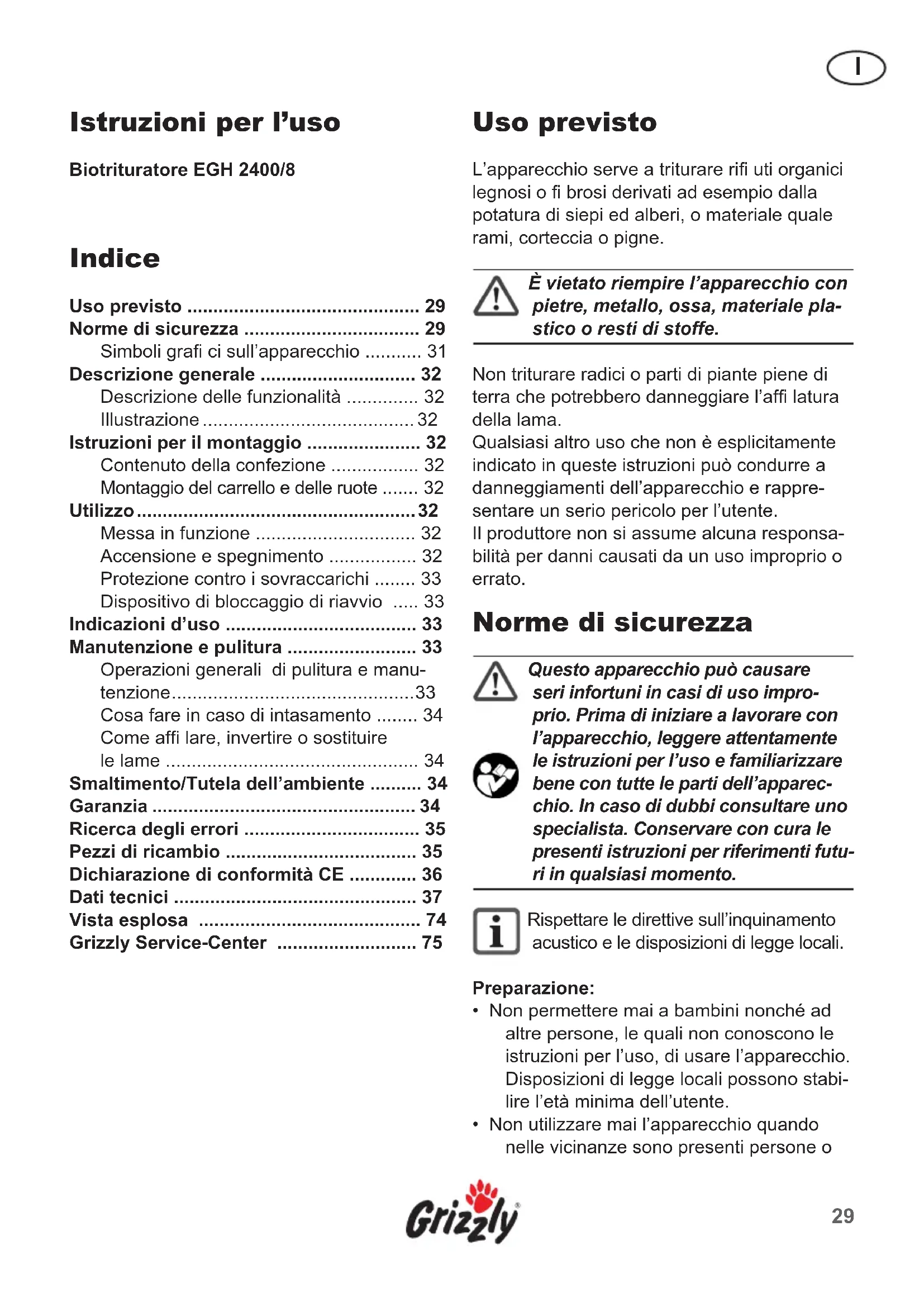

Istruzioni per l'uso

Biotrituratore EGH 2400/8

Indice

Uso previsto 29

Normedisicurezza 29

Simboli grafi ci sull'apparecchio 31

Descrizione generale 32

Descrizione delle funzionalità 32

Illustrazione 32

Istruzioni per il montaggio 32

Contenuto della confezione 32

Montaggio del carrello e delle ruote 32

Utilizzo 32

Messa in funzione 32

Accensione esp Judgmento 32

Protezione contro i sovraccarichi 33

Dispositivo di bloccaggio di riavvio .... 33

Indicazioni d'uso 33

Manutenzione e pulitura 33

Operazioni generali di pulitura e manutenzione 33

Cosa fare in caso di intasamento 34

Come affi lare, invertire o sostituire le lame 34

Smaltimento/Tutela dell'ambiente 34

Garanzia 34

Ricerca degli errorsi 35

Pezzi di ricambio 35

Dichiarazione di conformità CE 36

Dati tecnici 37

Vista esplosa 74

L'apparecchio serve a triturare rifi uti organici legnosi o fi brosi derivati ad esempio alla potatura di siepi ed alberi, o materiale quale rami, corteccia o pigne.

È vietato riempire l'apparecchio con pietre, metallo, ossa, materiale plastico o resti di stoffe.

Non triturare radici o parti di piante piene di terra che potrebbero danneggiare l'affi latura della lama.

Qualsiasi altro uso che non è esplcitamente indicato in queste istruzioni cui condurre a danneggiamenti dell'apparecchio e rappresentare un serio pericolò per l'utente.

Il produttore non si assume alcuna responsabilità per danni causati da un uso improprio o errato.

Norme di sicurezza

Questo apparecchio può causare seri infortuni in casi di uso improprio. Prima di iniziare a lavorare con l'apparecchio, leggere attendamente le istruzioni per l'uso e familiarizzare bene con tutte le parti dell'apparecchio. In caso di dubbi consultare uno specialista. Conservare con cura le presenti istruzioni per riferimenti futurii in qualsiaso momento.

Rispettare le direttive sull'inquinamento acustico e le disposizioni di legge locali.

Preparazione:

Non permettere mai a bambini nonché ad autre personne, le quali non conoscono le istruzioni per l'uso, di usare l'apparecchio. Disposizioni di legge locali possono stabilire l'èta minima dell'utente.

Nonutilizzaremai l'apparecchio quandonelle vicinanze sono presenti persono o

1

animali.

• L'utente che mette in funzione ed in uso l'apparecchio è responsable di incidenti e danni ad altri persono o ai loro beni privati.
• Durante tutte la durata d'uso dell'apparecchio, indossare dispositivi di protezione per l'udito e degli occhiali di protezione.
• Indossare abbligamento da lavoro adeguato come per esempio quanti di protezione, scarpe robuste ed un paio di pantaloni lunghi. Non indossare abbligamento che penzola o che ha Bretelle e corde pensolanti.
  Utilizzare l'apparecchio soltato all'aperto (cchio non vicino a pareti o ad altri oggetti rigidi) e su una superfici cie solida e piana.
  Non utilizzato l'apparecchio su superfi ci lastricate e ricoperte di ghiaia; il materiale di tali superfi ci cui po causare infortuni.
• Prima della messa in funzione, accertarsi che tutte le viti, dadi, perni ed altri materiale di fi ssaggio siano fi sati saldamente. Copertura e scudi di protezione vanno collocati alippo giusto e devono essere in buone condizioni operative. Etichette autoadhesive danneggiate o illeggibili vanno sostuite.
• Utilizzare solo pezzi di ricambio e accessori che vengono forniti e raccomandati dal produttore. L'impiego di pezzi estranei conduce alla perdita immediata del diritto di garanzia.
  Non lasciare incustodito l'apparecchio nelle tre è in funzione e conservarlo in un luogo asciutto e fuori alla portata dei bambini.
• Allacciare l'apparecchio sostanto ad una rete elettrica messa a terra a norma di regola. Presa e cavo di prolunga devono possedere un coduttore di terra funzionante.
• Durante l'uso all'aperto, l'apparecchio va allacciato ad una presa munita di dispositivo di protezione contro guasti del systeme elettrico (interruptore FI, salvavita) con una corrente nominale di non più di 30mA .

Lavorare con l'apparecchio:

• Prima di avviare l'apparecchio accertarsi che la tramoggia di riempimento sua vuota.

• Mantenere testa e corpo lontani dall'apertura d'introduzione e alla zona d'espulSIONe.

• Quando l'apparecchio è in funzione, nonMETTERe mai le mani nella tramoggia di riem-pimento oppure nell'apertura d'espulsione.Immediatamente dopo lo spegnimento,l'apparecchio continua il suo funzionamentoancora per un breve lasso di tempo.
• Prestare sempre attenzione al proprio equilibrio e a mantenere una posizione stabile. Non sporgersi mai in avanti e mai stare ad un'altezza superiore a quella dell'apparcchio durante l'introduzione del materiale.
• Durante l'introduzione del materiale,fare attenzione che nel materiale da introdurre non siano mai presenti oggetti duri come per esempio metalli, sassi, vetro ed altri oggetti estranei.
  Non utilizzato l'apparecchio in casi di pioggia e di brutto tempo. Lavorare solo alla luce del giorno o sotto una buona illuminazione.
  Non lavorare con l'apparecchio in stato di spossatezza o di scarsa concentrazione oppure dopo aver assunto alcohol o famacci. Prendersi regolarmente una pausa dal lavoro. Affrontare il lavoro con giudizio.

• Spagnere l'apparecchio e staccare la spi-na di rete:

• prima di prendersi una pausa dal lavoro ed in caso di non utilizzo dell'apparecchio,

• prima di qualsiasi operazione sull'apparecchio (pulitura, manutenzione),
• quando il cavo di allacciamento è danneggiato o ingarbugliato,
• quando l'apparecchio è intasato,
• quando si desidera spostare o alzare l'apparecchio,
• quando giungono materiali estranei nell'apparecchio ed in caso di rumori o vibrazioni insoliti (prima di riavviare l'apparecchio, controllare se quest'ultimo è danneggiato).
  Non lasciare accumulare il materiale la- vorato nella zona di espulsione perché,

altrimenti, ciò potrebbe impedire l'espul-sione corretta e codurre a contraccolpi del materiale dall'apertura d'introduzione.

Non trasportare e non inclinare l'apparecchio nelle il motore è in funzione.
- Spagnere l'apparecchio solo quando questo è completamente svuotato, perché altrimenti l'apparecchio potrebbe intasarsi, dopo, eventualmente, non potrebbe più ripartire.
Non tentare di riparare l'apparecchio, a meno che non si abbia una specializzazione per farlo. Tutte le operazioni che non ven-gono indicate in queste istruzioni possono essere eseguite soltanto da servizi di assistenza da moi autorizzati.

Sicurezza elettrica

• Staccare immediatamente la spina di rete se durante l'uso dell'apparecchio viene danneggiato il cavo di rete. Non toccare il cavo e non lavorare mai con il cavo danneggiato.
  Utilizzare solo cavi di prolunga destinati per uso esterno e con protezione da acqua. Il diametro del cavetto di un cavo di prolunga con una lunghezza fi no a 25 m delve essere minimo 1,5 mm2 e di 2,5 mm2 nel caso di un cavo di prolunga con una lunghezza或者其他 i 25 m. Prima dell'uso, avvolgere completamente il tamburo per cavi. Controllare che il cavo non sia danneggiato.
  Non utilizzato il cavo per staccare la spina alla presa. Proteggere il cavo da caldo, olio e spigoli taglienti.

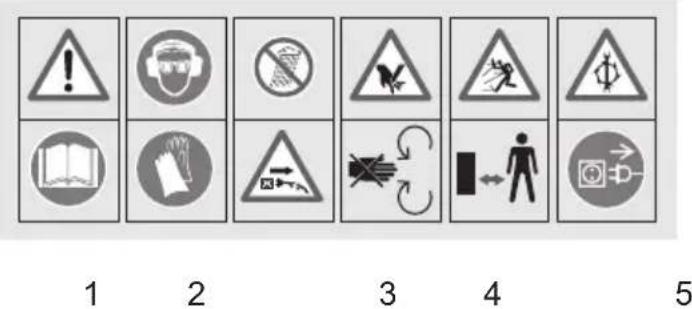

Simboli grafi ci sull'apparecchio

1 Attenzione!
Leggere le istruzioni per l'uso.
2 Indossare dispositivi di protezione per gli occhi e l'udito. Indossare guanti di protezione.
3 Non esporre l'apparecchio alla pioggia. Attenzione! Nel caso di danneggiamento del cavo di rete, staccare la spina di rete. Non toccare il cavo.
4 Attenzione! Pericolo di infortunio mediante cilindro a lame rotante! Mantenere mani e piedi lontani dalle aperture quando è in funzione l'apparecchio.
5 Attenzione! Pericolo di peszi di materiale che vengono scaraventati! Mantenersi a distanza dall'apertura d'introduzione e alla zona d'espulsione e mantenere lontane altre persone alla zona di pericolo.
6 Attenzione! Pericolo di scossa elettrica! Prima di qualsiasi operazione sull'apparechchio, staccare la spina di rete.

Livello di potenza sonora garantito.

Le apparecchiature non si devono smaltire insieme ai rifi uti domestici.

1

Descrizione generale

Descrizione delle funzionalità

La trinciatrice da giardinaggio possiede un potente motore elettrico con freno motore, protezione contro i sovraccarichi e dispositivo di bloccaggio di riavvio come ulteriori misure di sicurezza. Dotato di sistema di disco portalame con due lame invertibili. Il telaio robusto provVEDe ad una stabilità sicura e ad una buona mobilità dell'apparecchio.

Le funzioni dei vari elementi si posso sono apprendere dalle descrizioni seguenti.

Illustrazione

1 Carrello

2

Asse

quote

3 Vano di uscita

4

Struttura

biotrituratore

5

Coperchio

struttura

6 Imbuto di riempimento

7 Manico di trasporto

8 Spingitore

9 Vite ad alette del coperchio della struttura

10

Interruttore

ON/OFF

11 Manopola problema di sicurezza

12 Aperture di aerazione

13 Cavo di alimentazione

14

Rupe

Istruzioni per il montaggio

Tirare fuori l'apparecchio dal cartone.

Contenuto della confezione

Trinciatrice
- Telaio
- Assale
- 2 ruote con copriruote
- Materiale di montaggio

• Spingitore
• Chiave manutenzione

Montaggio del carrello e delle ruote

1. Rivoltare l'apparecchio.

2. Inserire il carrello (1) nelle due aperture poste nella struttura del biotrituratore.

3. Posizione are l'asse ruote (2) tra il carrello.
4. Avvitare le ruote e applicare le coppe copriruota sui cerchioni esercitando pressione (3).
5. Disporre l'apparecchio in posizione verticale.
6. Controllare che la vite ad alette (vedi A n. 9) sua avvitata stretta-mente nel coperchio della struttura.

Il coperchio della struttura è minuto di un erruttor di sicurezza. L'apparecchio si accende solo se il coperchio della struttura è fissato correttamente.

Utilizzo

Messa in funzione

Prestare attenzione sul fatto che la tensione di rete via conforme alleindicazioni sulla targhetta di modello.

Connettere l'apparecchio all'alimentazione elettrica.

Accensione e spegnimento

La tramoggia di riempimento deve essere vuota.

1. Per accendere, premere
2. Per spagnere, premere

Immediamente dopo lo spegnimento, l'apparecchio continua il suo funzionamento ancora per un breve lasso di tempo.

Protezione contro i sovraccarichi

In caso di sovraccarichi, l'apparecchio si spe-gne automaticamente. Quando il motore si è di nuovo raffreddato, premere il pulsante di sicurezza di colore nero (fi gura A, n. 11) e poi accendere nuovamente l'apparecchio.

Dispositivo di bloccaggio di riavvio

In caso di una mancanza di corrente, l'apparecchio non riparte autonomamente quando successivement ritorna la tensione di rete.

Per accendere, premere I

Indicazioni d'uso

• Durante l'operazione di sminuzzamento da parte della trinciatrice, mantenersi suffi cientsamente a distance dall'apparecchio perché nel momento del "risucchio" i rami lunghi potrebbero di colpo ritornare indietro.
• Mettere un contentatore (p. es. cesto, secchio, cartone) sotto l'apertura d'espulsione per poter raccogliere il materiale sminuzzato.
• Con le mani, tenere stretti i rami quando questi devono essere insertiti nell'apparecchio fi nché i rami non vengono "risucchiati" automaticamente.
• Inserire materiale corto utilizzato lo spin-gitore, mai con le mani.
• Orientarsi alla possibile velocità operativa del trituratore e non sovraccaricare l'apparecchio.
• Per evitare un intasamento, trinciare piante appassite, rifi uti di giardinaggio vecchi di diversi giorni nonché ramoscelli piccoli in alternanza con dei rami.
• Prima dell'operezione di sminuzzamento,分开are le radici da residui di terreno e da sassi.
  Non sminuzzare con la trinciatrice materiale morbido e umido come per esempio rifi uti di cucina, pensi sottoporre quest'ultimi direttamente a trattamento di compostaggio.
• Consevare alcuni rami secchi fi no alla fi ne

perutilizzarli comeaiuto per la pulizia del- l'apparecchio.

• Spagnere l'apparecchio siftanto quando tutto il materiale da sminuzzare sare passatoattraverso il cilindro a lame. Altrimenti il cilindro a lame si cui l'apparecchio viene riavviato.

Manutenzione e pulitura

Fare eseguire tutte le operazioni che non vengono descripte in queste istruzioni sostanto dai servizi di assistenza da moi autorizzati. Utilizzato solo pezzi originali.

Indossare guanti quando si maneggia la lama.

Prima di qualsiasi operazione di manutenzione e di pulitura, spegnere l'apparecchio, staccare la spina di rete ed aspettare che la lama si sua arrestata del tutto.

Operazioni generali di pulitura e manutenzione

Non lavare la trinciatrice con acqua.

• Tenere l'apparecchio, le ruote e le apertura di ventilazione sempre puliti. Per la pulitura adoperare una spazzola o un panno ma nessun detergente o solvente.
• Prima di agli uso, controlling l'apparecchio, soprattutto i sistemi di protezione, in circa di danneggiamenti come parti venute via, logorate o danneggiate. Accertarsi che tutti i dadi, i perni e le viti siano ben avvitati.
• Verifi care che i rivestimenti e i dispositivi di protezione non siano danneggiati e accertarsi di una corretta posizione. Eventualmente sostituirli.
• Conservare l'apparecchio in un luogo asciutto e lontano alla portata dei bambi

ni. Non avvolgere l'apparecchio in sacchi di nylon poiché potrebbe formarsi umilità.

Cosa fare in caso di intasamento

1. Svitare la vite ad alette posta sul coperchio della struttura (1) e ribaltare in avanti il coperchio (2).

2. Rimuovere con prudenza il materiale triturato che si è raccolto all'interno della struttura e in prossimità delle lame.

3. Riposizionare il coperchio e riavitate la vite ad alette.

Come affi lare, invertire o sostituire le lame

1. Svitare la vite ad alette posta sul coperchio della struttura e ribaltare in avanti il coperchio.

Svitare le due viti di fi ssaggio delle lame (1) usando una brugola. Le due lame (2) sono invertibili e possono essere usate da entrambi i lati.

1. Avvitare nuovamente le lame. Controllare che le lame siano montate con il fi lo posizionato come si vede al punto (3).

Quando entrambi i lati delle lame sono consumati, affi larli con cura o sostituirli (vedi parti di ricambio).

Smaltimento/Tutela dell'ambiente

Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.

Le apparecchiature non si devono smaltire insieme ai rifi uti domestici.

Consegnare l'apparecchio presso un centro di raccolte e ricupero. Le parti plastiche e di

metallo usate potranno essere selezionate e avviate al ricupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.

Garanzia

• Per quello apparecchio forniamo 24 mesi di garanzia. Nel caso di uso commerciale e per apparecchi di ricambio vale una garanzia ridotta.
• Danni riconducibili al naturale logoramento, sovraccarico o uso improprio restano escludi alla garanzia. Alcune parti sono soggette a normale usura e non sono coperte da garanzia. Si tratta in particolare di: Lame invertibili.
• Requisito essenziale per le prestazioni in garanzia è inoltre che leindicazioni riportate alla voce Pulizia e Manutenzione siano state rispetto.
• I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati alla多少钱, tramite sostituzione del prodotto o la riparazione dello stesso.

Per usfu ruire della garanzia è necessario che l'apparecchio sia spedito - non smontato - al rivenditore unitamente alla prova d'acquisto e al tagliando di garanzia.

• Le riparazioni che non siano coperte da garanzia potranno essere eseguite a pagamento dal nostro Centro di Assistenza technique. Il nostro Centro di Assistenza technique vi farà volentieri unpreventivo. Potremo accettare solo quale appearecchiature che siano state adeguatamente imballate e suffi cientsamente affrancate.
• Attenzione: Si prega di consegnare l'apparecchiatura, in caso di reclamo o di riparazione, pulita e con l'indicazione del difetto, all'indirizzo del nostro Servizio di Assistenza tecnica.

Le apparecchiature invite non affrancate - come merce voluminosa, per

Ricerca degli errori

Problema Causa possibile Rimozione di erreore
Motore non funziona	Manca la tensione di rete
	Protezione contro i sovracca- richi ha reagito
	Il coperchio della struttura non è chiuso correttamente
I prodotti organici non vengono risucchiati	Il materiale da triturare è trop- po molle
	L'apparecchio è intasato
	Nel vano di uscita si trovata materiale triturato
L'apparecchio non tri- tura come dovrebbe	Le lame sono consumate

espresso o con另一stra spedizione spe-ciale - non potranno essere accettate.

• Effettuamo Gratisamente lo smaltimento della Vs. apparecchiatura.

Pezzi di ricambio

Per l'acquisto di pezzi di ricambio adoperare l'indirizzo o il numero di fax indicato del centro assistenza. All'ordinazione indicate il numero di posizione alla vista esplosa.

Dichiarazione di conformità CE

Si dichiara che la costruzione della

Biotrituratore

Serie EGH 2400/8

a partire dall'anno di costruzione 2009 è conforme alle seguenti direttive UE nelle versioni di volta in volta valide:

98/37/CE (Direttiva machine UE)
2004/108/CE (Direttiva EMC)
2006/95/CE (Direttiva bassa tensione UE)
2000/14/CE (Direttiva UE: emissioni sonore inquinanti)

Per garantire la conformità sono state applicate le seguenti norme armonizzate eanche le norme e disposizioni nazionali che seguono:

EN 13683:2003 • EN 55014:2006 • EN 55014-2:1997+A1:2001

EN 61000-3-2:2000 • EN 61000-3-11:2000 • EN 60335-1:2002+A11:2004

+A1:2004+A12:2006+A2:2006

Apposizione marchio CE 2009

Inoltre si conferma in conformità alla direttiva sulle emissioni sonore 2000/14/CE quanto segue:

Livello sonoro garantito: 107 dB(A)

Livello sonoro misurato: 105,5 dB(A)

Procedura della valutazione della conformità applicata a norma dell'appendice V/2000/14/CE

Responsabile per la produzione del prodotto e la conservazione della documentazione technique:

Potenza nominale di entrata 2400W

Tensione di rete 230V\~,50 Hz

Tipodi protezione . IPX4

Classe di sicurezza II

Numero di giri al minimo

Spessore ramo max. 40 mm

Peso 14 kg

Livello di potenza sonora (garantito).. 107dB(A)

Livello di pressione sonora 98 dB (A)

I valori di rumore sono stati rilevati adeguattamente correspondentemente alle norme e disposizioni citate nella dichiarazione di conformità.

Modifi che tecniche ed estetiche possono essere apporte nel corso dello sviluppo ulteriorore di questo senza annuncioc. Tutte le misure,indicazioni e dati di queste istruzioni per l'uso sono perciò sulla garanzia. Le rivendicazioni di diritti, che si dovessero far valere in base alle istruzioni per l'uso, sono da ritenersi perché non valide.

Instrukcja obstugi

29010 San Nicolo a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]
