EGH 24008 - Hacheuse mécanique Grizzly - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Broyeur de jardin électrique (hacheuse mécanique)
Marque	Grizzly
Modèle	EGH 24008
Puissance absorbée nominale	2400 W
Tension réseau	230 V~, 50 Hz
Vitesse de rotation à vide du disque de coupe	4500 min⁻¹
Diamètre de branches max.	40 mm
Poids	14 kg
Niveau de pression sonore garanti	107 dB(A)
Niveau de pression acoustique	98 dB(A)
Classe de protection	II
Indice de protection	IPX4
Mécanisme de coupe	Disque de coupe avec deux couteaux réversibles
Frein moteur	Oui
Protection contre la surcharge	Oui (arrêt automatique, bouton de sécurité)
Blocage du redémarrage	Oui (pas de redémarrage après coupure)
Matériaux à broyer	Résidus de bois : branches, écorces, déchets de coupe, pommes de pin
Matériaux interdits	Pierres, verre, métal, os, plastique, tissu, racines terreuses
Capacité du bac de collecte	Non fourni, utiliser un récipient sous la goulotte d'éjection
Contenu de la livraison	Broyeur, châssis, essieu, 2 roues avec enjoliveurs, matériel de montage, poussoir, clé de maintenance
Garantie	24 mois
Entretien courant	Nettoyage brosse douce/chiffon, vérification vis et couteaux, affûtage ou remplacement des couteaux

FOIRE AUX QUESTIONS - EGH 24008 Grizzly

Quel type de déchets puis-je broyer avec le Grizzly EGH 24008 ?

Vous pouvez broyer les résidus à base de fibres ou de bois provenant du jardin, comme les branches, les écorces, les pommes de pin, les déchets de coupe de haies ou d’arbres. N’introduisez jamais de pierres, verre, métal, os, plastique ou tissu.

Comment démarrer l’appareil ?

Assurez-vous que l’entonnoir est vide. Branchez le câble d’alimentation à une prise avec terre et disjoncteur différentiel (30 mA). Appuyez sur le bouton I pour mettre en marche. Pour arrêter, appuyez sur O.

Que faire en cas de bourrage ?

Arrêtez l’appareil et débranchez la prise. Attendez l’arrêt complet du disque de coupe. Dévissez la vis à garrot sur le couvercle de carter, rabattez le couvercle et retirez les matières bloquées avec précaution. Remettez le couvercle et serrez la vis.

Comment entretenir les couteaux ?

Portez des gants de protection. Dévissez la vis à garrot et ouvrez le couvercle. Dévissez les deux vis de fixation des couteaux avec une clé hexagonale. Les couteaux sont réversibles : vous pouvez les retourner pour utiliser le côté tranchant. Si les deux côtés sont usés, affûtez-les ou remplacez-les.

Quelle est la puissance de cet appareil ?

Le Grizzly EGH 24008 a une puissance absorbée nominale de 2400 W et une tension de 230 V~ 50 Hz. Il peut broyer des branches d’un diamètre maximum de 40 mm.

L’appareil est-il équipé d’une protection contre les redémarrages intempestifs ?

Oui. Après une panne de courant, l’appareil ne redémarre pas automatiquement. Vous devez appuyer sur le bouton I pour le remettre en marche. De plus, le couvercle de carter est équipé d’un commutateur de sécurité qui empêche la mise en service si le couvercle n’est pas correctement fermé.

Quelles sont les précautions de sécurité essentielles ?

Portez des lunettes de protection, un casque antibruit, des gants et des chaussures solides. Ne portez pas de vêtements flottants. Ne travaillez jamais sous la pluie. Gardez les mains et les pieds éloignés des ouvertures. Débranchez toujours avant tout entretien.

Comment nettoyer le broyeur ?

Ne nettoyez jamais au jet d’eau. Utilisez une brosse douce ou un chiffon. Maintenez les fentes d’aération propres. Vérifiez que tous les écrous, vis et boulons sont bien serrés. Remisez l’appareil dans un endroit sec, hors de portée des enfants.

Que faire si le moteur ne démarre pas ?

Vérifiez que la prise, le câble et la fiche sont en bon état. Si le disjoncteur de surcharge a réagi, attendez que le moteur refroidisse puis appuyez sur le bouton de sécurité noir et redémarrez. Assurez-vous que le couvercle de carter est bien fermé (vis à garrot serrée).

Où trouver des pièces de rechange ?

Utilisez l’adresse du service après-vente indiquée dans la notice. Mentionnez le numéro de position de l’article d’après l’éclaté de pièces détachées. Utilisez exclusivement des pièces d’origine pour conserver la garantie.

MODE D'EMPLOI EGH 24008 Grizzly

Instructions d'emploi 13

Avant la première mise en service, veuillez lire attentivement ces instructions d'utilisation. Conservez soigneusement ces instructions et transmettez-les à tous les utilisateurs suivants afin que les informations se trouvent constamment à disposition.

Notice d'utilisation

Broyeur de jardin EGH 2400/8

Fins d'utilisation 13

Consignes de sécurité 13

Vue d'ensemble 15

Description générale 16

Description du fonctionnement 16

Vue d'ensemble 16

Instructions de montage 16

Contenu de la livraison 16

Montage du châssis et des roues 16

Utilisation 16

Mise en service 16

Démarrage et arrêt 16

Protection contre la surcharge 17

Blocage du redémarrage 17

Instructions de travail 17

Entretien et nettoyage 17

Travaux de nettoyage et d'entretien généraux 17

Élimination des blocages 18

Affutage, rotation ou remplacement des couteaux 18

Pièces de rechange 18

Dépannage 18

Élimination et protection de l'environnement 19

Garantie 19

Caractéristiques techniques 19

Déclaration de conformité CE 20

Éclaté de pièces détachées 74

L'appareil est destiné à la réduction de résidus à base de fibres ou de bois provenant du jardin comme par exemple les déchets de coupe de haies ou d'arbres, les branches, les écorces et les pommes de pin.

Il ne faut pas introduire dans l'appareil de pierres, de verre, de métal, d'os, de matières plastiques ou de restes de tissu.

Afin d'éviter une usure trop rapide des lames, ne broyez pas de racines ou de parties de plantes encore chargées de terre.

Il ne faut pas introduire dans l'appareil de pierres, de verre, de métal, d'os, de matières plastiques ou de restes de tissu.

Toute autre utilisation qui ne serait pas expressément permise dans cette notice peut endommager l'appareil et représenter un danger sérieux pour l'utilisateur.

Le fabricant n'est pas responsable des dommages causés par une utilisation non conforme aux prescriptions ou par un maniement fautif.

Consignes de sécurité

Cet appareil peut causer des blessures graves en cas de maniement imprudent. Lisez attentivement le mode d'emploi avant de travailler.

avec le broyeur et familiarisez-vous avec toutes ses pièces de service. Demandez conseil à un spécialiste en cas d'incertitude. Conservez soigneusement cette notice afin de toujours disposer des informations nécessaires.

Respectez les lois de protection contre le bruit et les prescriptions locales.

Préparation:

• Ne permettez jamais à des enfants ou à d'autres personnes ne connaissant pas le mode d'emploi d'utiliser l'appareil. Il peut que des dispositions locales fixent l'âge minimum de l'utilisateur.
• Ne vous servez jamais de l'appareil lorsque des personnes ou des animaux se trouvent à proximité.
• La personne maniant ou utilisant l'appareil est responsable de tout accident ou dommage subis par des tiers personnes ou par leur propriété.
• Portez des protège-oreilles et des lunettes de protection pendant toute la durée de fonctionnement.
• Portez une tenue de travail ajustée, notamment des gants de protection, des chaussures solides et un pantalon long. Ne portez pas de vêtements flottants ou comptant des rubans et cordons pendants.
• N'utilisez l'appareil que dans un espace dégagé (i. e. sans mur ou autre objet statique), sur une surface solide et plane.
• N'utilisez pas l'appareil sur une surface pavée ou recouverte de gravier contre laquelle les déchets pourraient être projetés et provoquer des blessures.
• Contrôlez avant la mise en marche que tous les écrous, vis, boulons et autres fixations soient solidement fixés. Les couvercles et plaques de sécurité doivent se trouver à l'endroit ajusté et dans un bon état de fonctionnement. Les autocollants abîmés ou illisibles doivent être remplacés. Utilisez exclusivement des pièces de rechange et des accessoires livrés et conseillés par le fabricant. L'emploi de pièces qui ne sont pas d'origine entraîne une perte immédiate des droits à la garantie.
• Ne laissez pas l'appareil marcher sans surveillance, rangez-le dans un lieu sec et hors de la portée des enfants.
• Ne branchez l'appareil qu'à un réseau électrique comportant une mise à la terre réglementaire. La prise et le câble de ral

longe doivent posséder un conducteur de protection en bon état de fonctionnement.

• Lorsqu'il est utilisé en plein air, l'appareil doit être branché à une prise munie d'un disjoncteur de sécurité à courant de défaut (interrupteur FI) avec un courant de mesure ne dépassant pas 30 mA.

Travail avec l'appareil:

• Avant de mettre l'appareil en marche, assurez-vous que l'entonnoir soit vide.
• Maintenez la tête et le corps à distance de l'entrée du broyeur et de sa zone d'éjection.
• Ne touchez pas l'entonnoir ni la goulotte d'éjection tant que l'appareil est en fonction. Une fois arrêté, le broyeur continue de fonctionner pendant un court laps de temps. Veillez toujours à avoir un bon équilibre et une position assurée. Lorsque vous introduisez les matières à broyer, ne vous avancez pas et ne vous placez jamais à un niveau plus élevé que l'appareil.
• En introduisant les résidus, veillez à ce qu'ils ne contiennent jamais d'objets durs comme du métal, des pierres, du verre ou autres corps étrangers.
• N'utilisez pas l'appareil sous la pluie et par mauvais temps, ne travaillez qu'à la lumière du jour ou avec un bon éclairage.
• Ne travaillez jamais avec l'appareil lorsque vous êtes fatigué, mal concentré ni après avoir absorbé de l'alcool ou des médicaments. Travaillez avec mesure.
• Arrêtez l'appareil et retirez la fiche de contact:
• pendant les pauses et lorsque vous n'utilisez pas l'appareil,
• avant tous travaux sur l'appareil (nettoyage, entretien)
• lorsque le câble de raccordement est endommagé ou enchevêtré,
• lorsque l'appareil est engorgé,
• lorsque vous voulez déplacer ou soulever l'appareil,
• lorsque des corps étrangers s'introduisent

sent dans l'appareil et s'il se produit des bruits insolites ou des vibrations (vérifiez que l'appareil ne soit pas endommagé avant de le remettre en marche)

• Ne laissez pas les matières traitées s'accumuler dans la zone d'éjection ; cela risquerait d'empêcher une éjection correcte et de provoquer un retard des déchets par l'orifice de remplissage.
• Ne transportez pas l'appareil et ne le retournerez pas avec le moteur en marche.
• Ne mettez l'appareil hors de fonction que lorsqu'il est complètement arrêté, le broyeur risquerait sinon de se boucher et de ne plus pouvoir démarrer.
• N'essayez pas de réparer l'appareil vous-même, sauf si vous possédez une formation appropriée. Tous les travaux qui ne sont pas mentionnés dans cette notice doivent être exécutés par des points de service après-vente que nous avons agréés.

Sécurité électrique:

• Retirez immédiatement la fiche de contact si le cable d'alimentation s'abîme pendant l'utilisation. Ne touchez pas le cable et ne travaillez jamais avec un cable endommagé. Utilisez exclusivement des cables de rallonge autorisés pour les travaux en extérieur et protégés contre les éclaboussures. Le cable de rallonge doit posséder un conducteur d'au moins 1,5 mm2 pour un cable d'une longueur inférieure à 25 m et 2,5 mm2 si sa longueur dépasse 25 m. Avant la première utilisation, déroulez toujours un tambour de cable complètement. Vérifiez le bon état du cable.
• Ne vous servez pas du câble pour retirer la fiche de contact de la prise. Protégez le câble de la chaleur, de l'huile et des bords tranchants.

Vue d'ensemble

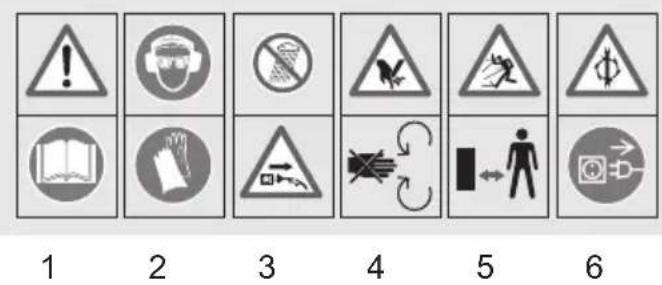

1 Attention! Lire la notice d'utilisation. 2 Porter une protection visuelle et acoustique. Porter des gants de protection. 3 Ne pas exposer l'appareil à la pluie. Attention! Retirer la fiche de contact si le câble d'alimentation est endommagé. Ne pas toucher le câble. 4 Attention! Cylindre porte-couteaux en rotation, danger de blessure! Maintenir les mains et les pieds à distance des orifices quand la machine est en marche. 5 Attention! Danger de projection de particules! Rester à distance de l'orifice de remplissage et de la zone d'éjection et maintenir les tierces personnes à l'écart du périmètre dangereux. 6 Attention! Danger électrique! Retirer la fiche de contact avant tous travaux sur l'appareil.

Niveau de puissance sonore garanti

Les machines n'ont pas leur place dans les ordures ménagères.

Description du fonctionnement

La broyeur de jardin possède un moteur électrique performant équipée d’un frein moteur, d’une protection contre la surcharge et d’un dispositif de blocage du redémarrage assurant une sécurité supplémentaire. Le mécanisme de coupe consiste en un disque de coupe pourvu de deux couteaux reversibles. Un robuste châssis garantit une position sûre et une bonne mobilité de l’appareil. Pour la fonction des pièces de service, veuillez vous reporter aux descriptions suivantes.

Vue d'ensemble

1 Chàssis

2 Essieu

3 Goulotte d'éjection

4 Carter du broyeur

5 Couvercle de carter

6 Entonnoir de remplissage

7 Poignée de transport

8 Poussoir

9 Vis à gazrot sur le couvercle de carter

10 Interrupteur de marche / arrêt

11 Bouton de sécurité

12 Fentes d'aération

13 Cable d'alimentation

14 Roues

Instructions de montage

Déballez l'appareil du carton.

Contenu de la livraison

Broyeur - Chassis - Essieu - 2 roues avec enjoliveurs - Matériel de montage - Poussoir - Clé de maintenance

Montage du châssis et des roues

1. Retournez l'appareil.

Placez le châssis (1) dans les deux ouvertures se trouvant sur le carter du broyeur.

1. Positionnez l'essieu (2) entre le chassin.
2. Vissez les roues et mettez les enjoliveurs sur les jantes (3).
3. Posez l'appareil sur ses pieds.
4. Vérifiez que la vis à garrot (voir A n° 9) soit correctement vissée au couvercle de carter.

Le couvercle de carter est équipé d'un commutateur de sécurité. L'appareil ne peut être mis en service que si le couvercle de carter est visser à fond.

Mise en service

Veillez à ce que la tension du réseau corresponde aux indications de la plaque signalétique.

Connectez l'appareil à la tension de réseau.

Démarrage et arrêt

L'entonnoir de remplissage doit être vide.

1. Pour mettre l'appareil en marche appuyez sur
2. Pour mettre l'appareil hors service appuyez sur o L'appareil continue à fonctionner après l'arrêt.

Protection contre la surcharge

Si l'appareil est surchargé, il s'arrête automatiquement. Une fois le moteur refroidi, appuyez sur le bouton de sécurité noir (A 11) et remettez l'appareil en marche.

Blocage du redémarrage

Après une panne de courant, l'appareil ne redémarre pas automatiquement lorsque la tension réseau revient.

Pour la mise en marche, appuyez sur I

Instructions de travail

• En maniant le broyeur, restez à une distance suffisante de l'appareil car les branches longues risquent de dévier lorsqu'elles sont entrainées.
• Posez un récipient (p. ex. corbeille, seau, carton) sous la goulotte d’éjection afin de recueillir les déchets broyés.
• En introduisant les branches dans l'appareil, tenez-les fermement jusqu'à ce qu'elles soient automatiquement entraînées.
• N'introduisez pas les matières de petite taille à la main mais utilisez le pouvoir.
• Pour la vitesse de travail, conformez-vous aux capacités du broyeur et ne surchargez pas l'appareil. Pour éviter un bourrage, alternez le broyage de déchets de jardin fanés, accumulés depuis plusieurs jours et de rameaux fins avec celui de branches.
• Avant le broyage, éliminez des racines les restes de terre et les cailloux.
• Ne broyez pas de matières molles et humides comme des déchets alimentaires, mais compostez-les directement.
• Réservez jusqu'à la fin quelques branches sèches afin de les utiliser pour contribuer au nettoyage de l'appareil.
• Ne mettez l'appareil hors de service que lorsque tous les déchets à broyer sont passés par la zone du cylindre porte.

couteaux. Le cylindre risque sinon de se bloquer lors d'un nouveau démarrage.

Entretien et nettoyage

Faites exécuter les travaux non mentionnés dans cette notice par un point de service après-vente que nous avons/agree. Utilisez uniquement des pièces d'origine.

En maniant le couteau, portez des gants.

Avant tous travaux d'entretien et de nettoyage, mettez l'appareil hors service, retirez la fiche de contact et attendez que l'appareil s'immobilise.

Travaux de nettoyage et d'entretien généraux

Ne nettoyez pas le broyeur au jet d'eau.

• Maintenez l'appareil, les roues et les ouvertures d'aération toujours propres. Pour le nettoyage, utilisez une brosse douce ou un chiffon, mais pas de nettoyant ni de solvant.
• Vérifiez avant chaque utilisation que l'appareil, en particulier ses dispositifs de sécurité, ne présente pas de défectuosités telles que des pièces mal fixées, usées ou endommagées. Assurez-vous que tous les écrous, vis et boulons soient bien vissés.
• Vérifiez que les couvercles et les dispositifs de protection soient en bon état et correctement placés. Dans le cas contraire, remplacez-les.
• Remisez l'appareil dans un lieu sec et hors de portée des enfants. Ne recouvrez pas l'appareil de sacs en nylon, il pourrait se former de la moisissure.

Élimination des blocages

1. Dévissez la vis à garrot se trouvant sur le couvercle de carter (1) et rabattez le couvercle vers l'avant (2).
2. Otez avec précaution les matières broyées de l’intérieur du carter et de la zone de coupe.
3. Remettez le couvercle en place et fermez-le en serrant la vis à garrot.

Affutage, rotation ou remplacement des couteaux

1. Dévissez la vis à garrot se trouvant sur le couvercle de carter et rabattez le couvercle vers l'avant.

1. Dévissez les deux vis de fi xation des couteaux (1) avec une clé hexagonale. Les deux couteaux (2) sont réversibles et peuvent être utilisés des deux côtsés.
2. Revissez les couteaux. Veillez à ce que les lames soient montées comme expliqué au point (3).

Lorsque les deux côtés des couteaux sont usés, affûtez ces derniers avec précaution ou remplacez-les (voir rubrique Pièces de rechange).

Pièces de rechange

Pour obtenir des pièces de rechange, utilisez l'adresse de service après-vente ou le numéro de fax indiqués. Veuillez mentionner lors de votre commande le numéro de position de l'article d'après l'éclaté de pièces détachées.

Dépannage

Problème Cause possible Solution
Mateur ne fonctionne pas	Absence de tension réseau	Vérifi er prise, cable, conduite et fi che et les faire évientuèlement réparer par un électricien
	Disjoncteur de surcharge a réagi	Attendre que le moteur soit refroidi, ap-puyer sur le bouton de sécurité et redé-marrer
	Couvercle de carter mal fermé	Serrer la vis à garrot sur le couvercle de carter
Déchets de jardin ne sont pas entraînés	Matières broyées trop molles	Travailler avec le pouvoir ou ajouter des branches et des rameaux secs aux matières à broyer
	Appareil bloqué Voir rubrique	"Elimination des blocages"
	Matières broyées dans la goulotte d'éjection	Eliminer les matières broyées de la gou-lote d'éjection
Résultats de broya-ge médiocres	Couteaux usés	Vérifi er les couteaux et le cas échéant les returner, les affûter ou les replacer (voir rubrique "Remplacement des cou-teaux")

Élimination et protection de l'environnement

Respectez la réglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Les machines n'ont pas leur place dans les ordures ménagères.

Portez l'appareil à un point de recyclage. Les différents composants en plastique et en métal peuvent être séparés selon leur nature et subir un recyclage. Demandez conseil sur ce point à notre centre de services.

Garantie

• Nous accordons 24 mois de garantie pour cet appareil. Pour une utilisation commerciale ainsi que pour les appareils de rechange, la durée de la garantie est écourtée.
• Les dommages dus à une usure naturelle, à une surcharge ou à une utilisation non conforme aux instructions sont exclus de la garantie. Certains éléments subissant une usure normale restent exclus de la garantie, en particulier Couteaux réversibles.
• De plus, l'observation des instructions données dans cette notice concernant le nettoyage et l'entretien de l'appareil représente une condition préalable pour l'application de la garantie.
• Il est remédé aux dommages survenus suite à un défaut de matériel ou de fabrication par la livraison de pièces de rechange ou par une réparation, à condition que l'appareil soit retourné non démoli au revendeur accompagné de la facture d'achat et du justificatif de garantie.
• Vous pouvez faire effectuer les réparations non couvertes par la garantie par notre Centre de services avec une

facturation. Notre Centre se tient à Votre disposition pour le calcul d'un devis. Nous ne pouvons accepter que les envois d'appareils correctement empaquetés et suffisamment affranchis.

• Attention: En cas de réclamation ou de service, envoyez votre appareil nettoyé et avec la mention de la défectuosité à l'adresse de notre Centre de services. Les appareils expédiés sans affranchissement (marchandises encombrantes, express ou autres envois exceptionnels) ne sont pas acceptés.
• Nous effectuons l'élimination de votre appareil gratuitement.

Caractéristiques techniques

Broyeur de jardin EGH 2400/8

Puissance absorbée nominale 2400 W

Tension réseau 230V~, 50 Hz

Schutzart. IPX4

Classe de protection 11

Vitesse de rotation à vide du disque de coupe 4500 min⁻¹

Diamètre de branches max. 40 mm

Poids 14 kg

Niveau de pression sonore (garanti).. 107 dB(A)

Niveau de pression acoustique.... 98 dB(A)

Les valeurs acoustiques et de vibration ont été calculées sur la base des normes et prescriptions mentionnées dans la déclaration de conformité.

Nous nous réservons le droit de mettre cette notice à jour sans avertissement en y apportant des modifications techniques et optiques. Toutes les dimensions, informations et données mentionnées dans cette notice d'utilisation le sont par conséquent sans garantie. Les revendications juridiques se fondant sur cette brochure ne peuvent donc être prises en considération.

Déclaration de conformité CE

Nous certifions que la fabrication du modèle

Grizzly Broyeur de jardin série de construction EGH 2400/8

est conforme depuis l'année de construction

2009 aux directives UE en vigueur :

98/37/CE (directive UE sur les machines)

2006/95/CE (directive UE pour la basse tension)

2000/14/CE (directive UE sur les émissions de bruit avec incidence sur l'environnement)

Pour garantir la conformité, on a appliqué les normes harmonisées ainsi que les normes et décisions nationales suivantes:

EN 13683:2003

EN 55014-1:2006

EN 55014-2:1997+A1:2001

EN 61000-3-2:2000 • EN 61000-3-11:2000

EN 60335-1:2002+A11:2004+A1:2004

+A12:2006+A2:2006

Apposition du marquage CE 2009

Conformément à la directive sur les émissions de bruit 2000/14/CE, est ajoutée l'attestation suivante:

Niveau de puissance sonore garanti: 107 dB(A)

Niveau de puissance sonore mesuré: 105,5 dB(A)

Procédé d'évaluation de la conformité appliqué selon l'annexe V / 2000/14/CE

Responsable de la fabrication du produit et de la gestion du dossier technique:

A. Grödlt (Andreas Gröschl, Directeur technique)

38, rue du Général Hoche

03000Moulins

Tel.: [phone]

Fax: [phone]

e-mail: multiservices.moulinois@

wanahoo. fr

ITS Winschoten by

Papierbaan 55

9672 BG Winschoten

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

ITSw bv BE

Antwoordnummer 2

2030 Antwerpen

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Garden Italia SPA

Via Zaccarini, 8
