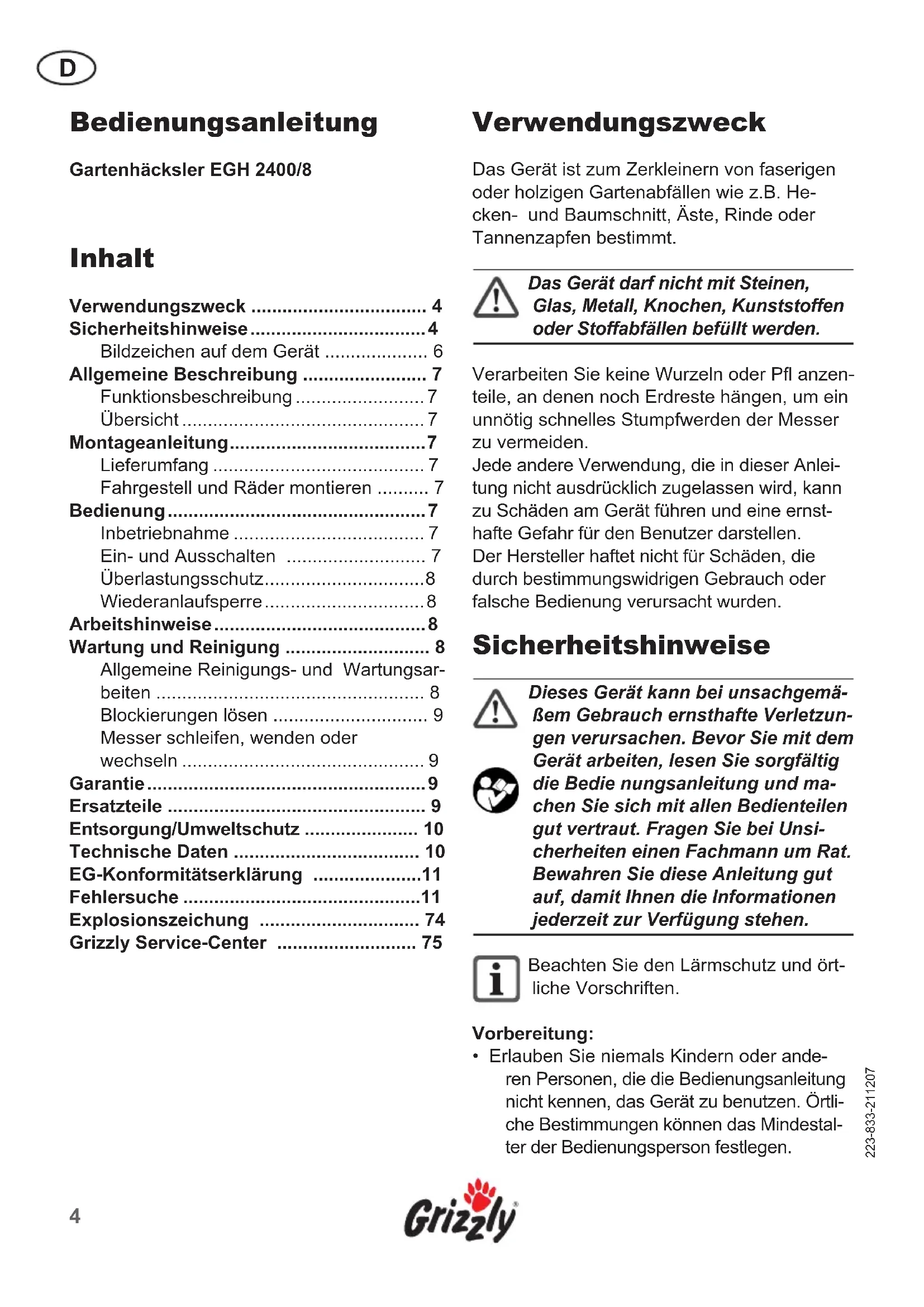

BEDIENUNGSANLEITUNG EGH 24008 Grizzly

Bedienungsanleitung 4

Bittelesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung aufmerksam durch. Bewahren Sie die Anleitung gut auf und geben Sie sie an jedem nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfugung stehen.

F B

Sicherheitshinweise 4

Bildzeichen auf dem Gerät 6

Allgemeine Beschreibung 7

Funktionsbeschreibung 7

Ubersicht 7

Montageanleitung 7

Lieferumfang 7

Fahrgestell und Rader montieren 7

Bedienung 7

Inbetriebnahme 7

Ein- und Ausschalten 7

Überlastungsschutz 8

Wiederanlaufspierre 8

Arbeitshinweise 8

Wartung und Reinigung 8

Allgemeine Reinigungs- und Wartungsarbeiten 8

Blockierungen losen 9

Messer schleifen, wenden oder wechseln 9

Garantie 9

Ersatzteile 9

Entsorgung/Umweltschutz 10

Technische Daten 10

EG-Konformitätserklarung 11

Fehlersuche 11

Explosionszeichung 74

Das Gerät ist zum Zerkleinern von faserigen oder holzigen Gartenabfallen wie z.B. Hecken- und Baumschnitt, Aste, Rinde oder Tannenzapfen bestimmt.

Das Gerätarf nicht mit Steinen, Glas, Metall, Knochen, Kunststoffen oder Stoffabflänen besteht werden.

Verarbeiten Sie keine Wurzeln oder Pfl anzenteile, an denen noch Erdreste hangen, um einunnötg Schnelles Stumpfwerden der Messer zu vermeiden.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schaden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Bevor Sie mit dem Gerät arbeiten,lesen Sie sorgfältig die Bedie nungsanleitung und machen Sie sich mit allen Bedienteilen gut vertraut. Fragen Sie bei Unsicherheiten einen Fachmann um Rat. Bewahren Sie diese Anleitung gut auf, damit Ichnen die Informationen jederzeit zur Verfügung stehen.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Vorbereitung:

• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.

• Setzen Sie das Gerät niemals ein, während Personen oder Tiere in der Nähe sind.

• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
• Tragen Sie Gehorschutz und eine Schutzbrille während der gesamten Betriebsdauer.
• Tragen Sie geeignete Arbeitskleidung wie Schutzhandschuhe, festes Schuhwerk und lange Hosen. Tragen Sie keine lose herabhängende Kleidung oder solche mit hangenden Bändern oder Kordeln.
• Benutzen Sie das Gerät nur im Freien (d.h. nicht an einer Wand oder einem anderen starren Gegenstand) und auf einer festen, ebenen Fläche.
• Benutzen Sie das Gerät nicht auf einer gepflicht asterten, mit Kies bestreuten Fläche, auf der ausgeworfenes Material Verletzungen verursachen können.
• Vor Inbetriebnahme sind alle Schrauben, Mattern, Bolzen und anderes Befestigungsmaterial auf ihren festen Sitz zu prufen. Abdeckungen und Schutzschilde müssen an ihrem Platz und in gutem Arbeitszustand sein. Beschädigte oder unleserliche Aufkleber sind zuersetzen.
• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller gefelfert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.
• Lassen Sie das Gerät nicht unbeaufsichtigt laufen und bewahren Sie es trocken und für Kinder unzugänglich auf.
• Schließen Sie das Gerät nur an ein ordnungsgemäß geerdetes Stromnetz an. Steckdose und Verlängerungskabel müssen einen funktionsfähigen Schutzleiter besitzen.
• Bei Benutzung im Freien muss das Gerät an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Bemessungsstrom von nicht mehr als 30mA angeschlossen werden.

Arbeiten mit dem Gerät:

• Vergewissern Sie sich vor Starten des Gerätes, dass der Einwurftrichter leer ist.
• Halten Sie mit Kopf und Körper Abstand zu der Einwurföffnung und der Auswurfzone.
• Greifen Sie während des Betriebes nicht in den Einfülltrichter oder in den Auswurfschacht. Nach dem Abschalten lauft das Gerät noch kurze Zeit nach.
• Achten Sie immer auf Ihr Gleichgewicht und festen Stand. Strecken Sie sich nicht vor und stehen Sie beim Einwerfen von Material niemalshigher als das Gerät.
• Achten Sie darauf, dass bei Einwurf von Material niemals harte Gegenstände wie Metall, Steine, Glas oder andere Fremdkörper enthalten sind.
• Benutzen Sie das Gerät nicht bei Regen und bei schlechter Witterung. Arbeiten Sie nur bei Tageslicht oder gutter Beleuchtung.
• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde oder unkonzentriert sind oder nach Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitsspause ein. Gehen Sie mit Vernunft an die Arbeit.

• Schalten Sie das Gerät aus undziehen Sie den Netzstecker:

• in Arbeitspausen und bei Nichtgebrauch,

• vor allen Arbeiten am Gerät (Reinigung, Wartung)
• wenn die Anschlussleitung beschädigt oder verheddert ist,
• wenn das Gerät verstopt ist,
• wenn Sie das Gerät bewegen oder hochheiten sollen,
• wenn Fremdkörper in das Gerät gelangen, bei ungewöhnlichen Gerauschen oder Vibrationen (überprüfen Sie vor Neustart das Gerät auf Schäden)

• Lassen Sie verarbeitetes Material nicht innerhalb des Auswurfbereiches anhäufen; dies könnte den richtigen Auswurf verhindern und zu Rückschlag des Materials durch die Einwurföffnung führen.

• Transportieren und kippen Sie das Gerät nicht bei laufendem Motor.

• Schalten Sie das Gerät erst aus, wenn das Gerät vollig entleert ist, da das Gerät sonst verstopfen und u.U. danach nicht mehr anlaufen konnte.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dessen, Sie besitzen hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführct werden.

Elektrische Sicherheit

• Ziehen Siesofar den Netzstecker, wenn bei der Arbeit das Netzkabel beschädigt wird. Berühren Sie das Kabel nicht und arbeiten Sie niemals mit beschädigtem Kabel.
• Verwenden Sie nur für den Außenbereich zugelassene, spritzwassergeschützte Verlängerungskabel. Der Litzenquerschnitt des Verlängerungskabels muss bei Kabel bis 25m mindestens 1,5mm^2 , bei Kabel über 25m2,5mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schaden.
• Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

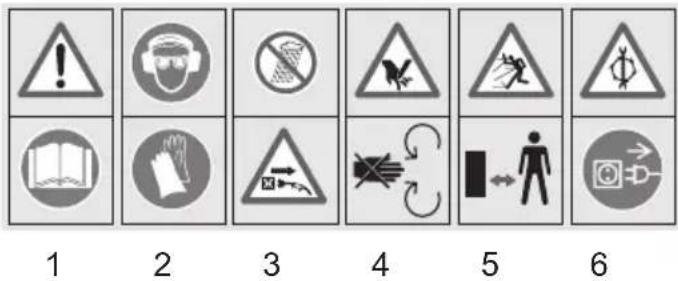

Bildzeichen auf dem Gerät

1 Achtung! Bedienungsanleitung lesen
2 Augen- und Ohrenschutz tragen Schutzhandschuhe tragen
3 Gerät nicht dem Regen aussetzen Achtung! Bei Beschädigung des Netz-kabels Netzsteckerziehen. Kabel nicht berühren.
4 Achtung! Verletzungsgefahr durch rotierende Messerwalze!
Hände und Fuß außerhalb der Öffnungen halten, wenn die Maschine lauft.
5 Achtung! Gefahr durch wegschleudernde Teile! Abstand zur Einwurföffnung und Auswurfzone halten und Dritte aus dem Gefahrenbereich fernhalten.
6 Achtung! Gefahr durch elektrischen Schlag! Vor allen Arbeiten an dem Gerät den Netzsteckerziehen.

Garantierter Schalleistungspegel

Elektrogeräte gehoren nicht in den Hausmull.

Allgemeine Beschreibung

Funktionsbeschreibung

Der Gartenhacksler besitzt einen leistungsstarken Elektromotor mit Motorbremse, Überlastungsschutz und Wiederanlaufspere für zusätzliche Sicherheit. Als Schneidsystem wird eine Messerscheibe mit zwei Wendemessern eingesetzt.

Das robuste Fahrgestell sorgt fur Standsicherheit und gute Beweglichkeit des Gerätes.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Übersicht

1Fahrgestell
2 Radachse
3 Auswurfschacht
4 Häcksler-Gehäuse
5 Gehausedeckel
6 Einfulltrichter
7 Transportgriff
8 Nachschieber
9 Knebelschraube amckel
0 Ein-/Ausschalter
11 Sicherungsknopf
12 Luftungsöffnungen
13 Netzkabel
14 Rader

Montageanleitung

Nehmen Sie das Gerät aus dem Karton.

Lieferumfang

• Häcksler
• Fahrgestell
• Radachse
• 2 Rader mit Radkappen
  Montagematerial
• Nachschieber
  Wartungsschlüssel

Fahrgestell und Räder montieren

1. Drehen Sie das Gerät um.

Stecken Sie das Fahrgestell (1) in die beiden Öffnungen im Häcksler-Gehäuse.

1. Positionieren Sie die Radachse (2) zwischen dem Fahrgestell.
2. Schrauben Sie die Räder an und drücken Sie die Radkappen auf die Felgen (3).
3. Stellen Sie das Gerät auf die Beine.
4. Prufen Sie, ob die Knebelschraube (siehe A Nr. 9) am Gehäusedeckel fest angezogen ist.

Der Gehäusedeckel ist mit einem Sicherungsschalter versehen. Das Gerät schaltet nur ein, wenn der Gehäusedeckel fest verschraubt ist.

Bedienung

Inbetriebnahme

GehäuseAchten Sie daraufuf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

Schlieben Sie das Gerät an die Netzspannung an.

Ein- und Ausschalten

Der Einfulltrichter muss leer sein.

1. Zum Einsatz drucken Sie
2. Zum Ausschalten drucken Sie Das Gerät lauft nach dem Ausschalten nach.

Überlastungsschutz

Bei zu hoher Belastung schaltet das Gerät automatisch ab. Wenn der Motor wieder abgekühlt ist undevt. Blockierungen beseitigt sind (siehe „Blockierungen losen"), drücken Sie den schwarzen Sicherungsknopf (siehe Nr. 11) und schalten das Gerät wieder ein.

Wiederanlaufspere

Nach einem Stromausfall lauft das Gerät bei Wiederkehr der Netzspannung nicht selbstätig wieder an.

Zum Einsatz drücken Sie I

Arbeitshinweise

• Halten Sie beim Häckseln ge Abstand zum Gerät, da lange Äste beim Einziehen ausschlagen können.
• Stellen Sie ein Behältnis (z.B. Korb, Eimer, Karton) unter den Auswurfschacht, um gehäckseltes Materialammeln zu können.
• Halten Sie Äste beim Zuführren in das Gerät fest, bis es automatisch eingezogen wird.
• Schieber Ben Sie kurzes Material mit dem Nachschieber nach, auf keinen Fall mit den Händen.
• Richten Sie sich nach der möglichen Arbeitsgeschwindigkeit des Schredders und überlasten Sie das Gerät nicht.
  Um ein Verstopfen zu vermeiden, hackseln Sie welke, mehrere Tage gelagerte Gartenabfälle und)dinne Zweige abwechselnd mit Asten.
• Entfernen Sie vor dem Häckseln Wurzeln von anhangenden Erdresten und Steinen.
• Häckseln Sie kein weiches, feuchtes Material wie Kuchenabfälle, sondern kompostieren Sie es direkt.
• Heben Sie ein paar trockene Äste bis zum Schluss auf, um diese zur Unterstützung der Geräteinigung zu benutzen.
• Schalten Sie das Gerät erst aus, wenn

samtliches Häckselgut durch den Messerwalzenbereich gelaufen ist. Ansonsten kann beim erneuten Starten die Messerwalze blockieren.

Wartung und Reinigung

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von einer von uns ermächtigten Kundendienstelle durchführten. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie vor allen Wartungs- und Reinigungsrarbeiten das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie das Gerät nicht mit Wasser ab.

• Halten Sie das Gerät, die Räder und die Luftungsöffnungen stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungs- bzw. Lösungsmittel.
• Kontrollieren Sie das Gerät, insbesondere Schutzeinrichtungen, vor jedem Gebrauch auf Beschädigungen. wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegeben falls aus.
  Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf. Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden können.

Blockierungen lose

1. Losen Sie die Knebelschraube am Gehäusedeckel (1) und klappen Sie den Deckel nach vorn (2).

2. Entfernen Sie vorsichtig Häckselmaterial aus dem Gehäuseinneren und dem Messerbereich.

3. Klappen Sie den Deckel wieder zurück und verschreibenihn mit der Knebelschraube.

Messer schleifen, wenden oder wechseln

1. Losen Sie die Knebelschraube am Gehäusedeckel und klappen Sie den Deckel nach vorn.

1. Losen Sie die zwei Messerbefestigungsschrauben (1) mit einem Inbus-Schlüssel. Die beiden Messer (2) sind Wendemesser und konnen von beiden Seiten genutzt werden.

2. Schrauben Sie die Messer wieder an. Überprüfen Sie, ob die Schneiden, wie unter (3) dargestellt, montiert sind.

Wenn beide Seiten der Messer abgenutzt sind, schleifen Sie sie vorsichtig nach oder ersetzen Sie diese (siehe Ersatzteile).

Garantie

• Für diesen Gerät leisten wir 24 Monate Garantie. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkürzte Garantie.
  Schaden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung zurückzuführn sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleib und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu:

Wendemesser.

Voraussetzung fur Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
- Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.

Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Handler zurückgegeben wird.

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführten halten. Unser Service-Center erstellt Ohnen kein einen Kostenvoranschlag.
  Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
• Achtung:itte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.
  Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.
• Eine Entsorgung ihrer Geräte führen wir kostenlos durch.

Ersatzteile

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bei der Bestellung die Positionsnummer in der Explosionszeichnung an.

Entsorgung/Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser ServiceCenter.

Technische Daten

Gartenhacksler EGH 2400/8

Nennaufnahmeleistung 2400 W

Netzspannung 230V\~,50 Hz

Schutzart IPX4

Schutzklasse Ⅱ回

Leerlaufdrehzahl Messerscheibe .... 4500 min

Astarte max. 40 mm

Gewicht 14 kg

Schalleistungspegel (garantiert) ... 107 dB(A)

Schalldruckpegel 98 dB(A)

Lärmwerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen

konnen im Zuge der Weiterentwicklung ohne

Ankündigung vorgenommen werden. Alle

Maße, Hinweise und Angaben dieser Bedi-nungsanleitung sind deshalb ohne Gewähr.

Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können dazu nicht geltend gemacht werden.

EG-Konformitätserklärung

Hiermit bestätigen wir, dass der Gartenhächsler Baureihe EGH 2400/8

ab Baujahr 2009 folgenden einschlädigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 98/37/EG (EU-Maschinenrichtlinie)

2004/108/EG (EMV-Richtlinie)

2006/95/EG (EU-Niederspannungsrichtlinie)

2000/14/EG (EU-Richtlinie: Umweltbelastende Gerauschemissionen)

Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN 13683:2003 • EN 55014:2006 • EN 55014-2:1997+A1:2001 • EN 61000-3-2:2000

EN 61000-3-11:2000 • EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A2:2006

Anbringung der CE Kennzechnung 2009

Zusätzlich wird entsprechend der Gerauschemissionsrichtlinie 2000/14/EG bestätig:

Garantierer Schalleistungspegel: 107 dB(A)

Gemessener Schalleistungspegel: 105,5 dB(A)

Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang V / 2000/14/EG

Verantwortlich für die Produktherstellung und

die Aufbewährung der technischen Unterlagen:

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

D-64823 Groß-Umstadt, den 16.03.09

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Motor lauft nicht	Netzspannung fehl	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektro-fachmann
	Überlastungsschutz hat ange-sprochen	warten, bis Motor abgekühlt ist, Si-cherungsknopf drücken und wieder einschalten
	Gehäusedeckel ist nicht rich-tig verschlossen	Knebelschraube am Gehäusedeckel zuschrauben.
Gartenabfälle werden nicht eingezogen	Häckselgut ist zu weich	mit Nachschieber arbeiten oder trocke-ne Zweige/Aste mit Häckseln
	Gerät ist blockiert siehe unter „Blockierungen losen“
	Häckselgut im Auswurf-schacht	Häckselgut aus dem Auswurfschacht entfernen
Gerät Häckselt nicht zufrieden stellend	Messer sind abgenutzt	Messer prüfen undevt. wenden, schleifen oder austauschen (siehe „Messer wechseln“)

Grizzly Gartengerate GmbH & Co. KG

Am Gewerbepark 2

D-64823 Groß-Umstadt, le 16.03.09

Technische gegevens 27

Elektrische verilgheit

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

D-64823 Groß-Umstadt, op 16.03.09

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

D-64823 Groß-Umstadt, li 16.03.09

Dati tecnici

Biotrituratore EGH 2400/8

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

D-64823 Groß-Umstadt, den 16.03.09

Grizzly Gartengeräte GmbH & Co. KG Am Gewerbepark 2

D-64823 Groß-Umstadt, 16.03.09

A. 与单

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

D-64823 Groß-Umstadt, den 16.03.09

A. Go

Grizzly Gartengerate GmbH & Co. KG

Am Gewerbepark 2

D-64823 Groß-Umstadt, den 16.03.09

Grizzly Gartengeräte GmbH

Kunden-Service

Georgenhauer Str. 1

64409 Messel

Tel.: [phone]

Fax.: [phone]

e-mail: [e-mail]

Homepage: www.grizzly-gmbh.de

Maschinen Maresch GmbH

Untere Hauptstraße 1

2292 Engelhartstetten

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Multiservices Moulinois Plus
