1 Leveringsomvang

1x Raam- en deurcontact - optisch
2x Afdekkappen (bruin/wit)
1x Dubbelzijdige plakstrip

2x

Schroeven met verzonken kop 2,2 x 13 mm

1x

Reflectorsticker (voor donkere ondergronden)

1x

5V-batterij LR03/micro/AAA

1x

edieningshandleiding

2 Instructies bij dezehandleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP-apparaten in gebruik neemt. Bewaar de handleiding om deze ook later nog te+kunnen raadplegen! Als u het apparaat door andere PersonenThat gebruiken,geef dan ook deze handleiding mee.

Gebrukte symbolen:

Let op! Hier wordt op een risico attend gemaatk.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie!

3 Gevarenaanduidingen

Normale batterijen mogen nooit worden opgeladen. Werp batterijen Niet in het vuur! Batterijen Niet blootstellen aan overmatige warmte. Batterijen Niet kortsluiten. Er bestaat explosiegevaar!

Om redenen van veiligheid en markering (CE) is het eigenmachting verbouwen en/of veranderen van het apparaat Niet toegestaan.

Open het apparaat Niet. Het bevat geen onderdelen die door de gebruiker要去en worden onderhouden. In geval van een defect dient u het apparaat door een specialist te latent controlleren.

Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het Niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Het apparaat is geen spelelgoed! Laat kinderen er nicht mee spelen. Laat verpakkingsmaterialien nicht rondslingeren. Plasticfolie en plas-tic zakken, stukken piepschuim enz. kunnen voor kinderen tot gevaarlijk spelelgoed worden.

Bij materièle schade of lichamelijk letsel veroorzaakt door een onjuist gebruik of Niet-naleving van de gezarenaanduidingen, können we Niet aansprakelijk worden gesteld. In dergelijk geallen vervalt ieder garantierecht! Voor gevolgschade aanvaarden wij geen aansprakelijkheid!

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan in deze handleiding beschreiben, is onei- genlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Werking en overzicht van het apparaat

Het Homematic IP raam- en deurcontact - detecteert op een betrouwbare optische wijze open ramen of deuren met behulp van een geinteggreerde infraroodsensor.

Geopende ramen en deuren worden onmiddelijk in de Homematic IP-app weergegeven - zo=kunt u ook onderweg uw ramen en deuren.altijd in het oog houden.

Het raam- en deurcontact kan dankzij twee verschillende afdekkappen worden aanpast aan de kleur van het deurof raamkozijn en is eenvoudig te instal-leren met de meegeleverde plankstrip of schroeven.

Dankzij het ingebouwde sabotagecontact word u onmiddelijk via de app op de hoogte gebracht als er met het raam- en deurcontact worden geknoeid.

Sterk omgevingslicht en verruiling van de sensor können de werkig beperken.

Overzicht apparaten:

(A) Schroefgaten
(B) Elektronische unit
(C) Batterijvak
(D) Infraroodsensor
(E) Afdekkap
(F) Systeemtoets (inleertoets en led)

Afbeelding 1

5 Algemene systeeminformatie

Dit apparaat is onderdeel van het Homematic IP Smart Home System en communiceert via het Homematic IP-zendprotocol. Alle apparaten van het systemen konnen handig en afzonderlijk via een smartphone met de

Homematic IP App worden geconfigureerd. U hebt ook de mogelijkheid om de Homematic IP apparaten via de centrale CCU3 of in combinatie met allerlei partneroplossingen te gebruiken. Welke functies binnen het system in combinatie met andere componenten möglichk�, vindt u in het Homematic IPgebruikershandboek.

Alle technische documenten en updates vindt u in de actuèle versie op

Lees dit hoofdstuk volledig door,
voordat u met het inleren begint.

Configureer erst uw Homematic IP access point via de Homematic IP-app om nog meer Homematic IP-apparateninhet systeem te+kunnen gebruiken. Uitgebreide informatatie hierover vindt u in de handleiding van het access point.

Om het raam- en deurcontact in uw systeme te integreren en met andere Homematic IP-apparaten te lien communicatoren, moet het eerst worden ingeleerd op het Homematic IP access point.

Ga als volgt te werk om het raam- endeurcontact in te leren:

• Open de Homematic IP-app op uw smartphone.
• Selecteer de menukeuze 'Apparaat inleren'.
• Trek de isolatiestrip uit het batterijvak (C) van het raam- en deurcontact.
• De inleermodus is 3 minutes actief.

U kunt de inleermodus gedurende nogiens 3 minuten handmatig starten door kort op de systeemtoets (F) te drukken.

Afbeelding 2

Het apparatus verschijnt automatisch in deHomematic IP-app.

• Ter bevestiging dient u in de app de LASTste vier cijfers van het apparaatnummer (SGTIN) in te voeren of de QR-code te scannen. Het apparaatnummer vindt u op de bijgeleverde sticker of op het apparaat zich.
• Wacht tot het inleerproces voltooid is.
• De led (F) brandt groen om een succesvol inleerproces te bevestigen. Het apparaat is nu gebruiks-kaar.
• Indien de led rood brandt, dient u het opnieuw te proberen.
  Kies de gewenste oplossing voor uw apparaat.
• Geef het apparaat in de app een naam en wijs het toe aan een ruim-te.

6.2 Montage

Lees dit hoofdstuk volledig door, voordat u met de montage begint.

6.2.1 Keuze van een geschikte montageplaats

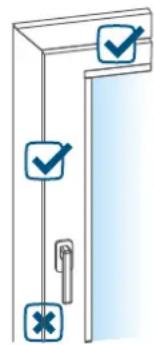

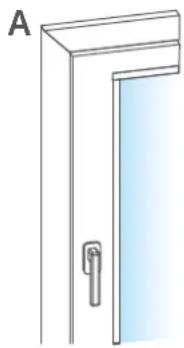

Kies het raam of de deur voor de montage van het raam- en deur-contact.

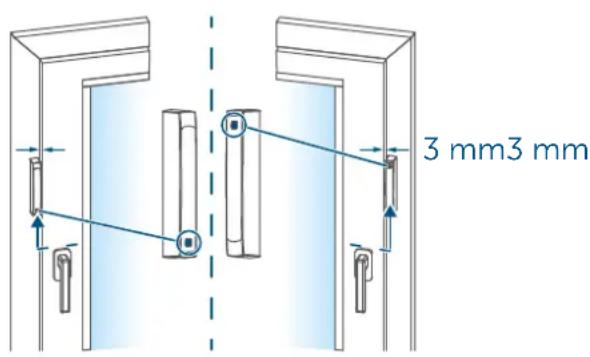

- Bevestig het raam- en deurcontact aan de zichde van de raam-/deur-greep in het bovensteerde deel op het raam-/deurkozijn (zie voor details over de bevestiging (zie '6.2.2 Plakstrip- of schroefmontage' op pagina 67)).

Afbeelding 3

• De infraroodsensor (D) moet in derichting van de raam-/deurvleugel wijzen.

Afbeelding 4

De ideale afstand tussen de rand van de behuizing van het raam-en deurcontact en de deur-/raamvleugel bedraagt 3 mm ( zie afbeeling).

• Als de raam-/deurkruk zich aan de rechterkant bevindt, moet u het raam- en deurcontact zodanig draaien, dat de infraroodsensor (D) ook aan deze Kant in de richting van de raam-/deurvleugel wijst ( zie afbeelding).

Als het raam-/deurkozijn te smal is voor montage van het raam- en deurcontact, kan het apparaat nicht worden gemonteerd.

Bij slecht reflecterende oppervlakken (bijv. donkere kozijnen)要去 de meegeleverde reflectiesticker aan de binnenkant van de raam-/ deurvleugel gegenover de infraroodsensor van het raam- en deurcontact worden geplakt.

6.2.2 Plakstrip- of schroefmontage

U kunt het raam- en deurcontact

• met de meegeleverde dubbelzijdi-ge plankstrip of
• met de meegeleverde schroeven met verzonken kop

aan het raam-/deurkozijn bevestigen.

Montage met plakstrips

Ga als volgt te werk om het raam- endeurcontact met de plakstrip te monteren:

• Bevestig de dubbelzijdige plakstrip aan de achterkant van de elektronica-eenheid (B) en druk de elektronica-eenheid in de gewenste positie op het raam-/deurkozijn.

1

2

3

4

Afbeelding 5

Zorg ervoor dat de montage-ondergrond glad, vlak, onbescha-digd, schoon,vrij van vet en oplosmiddelen is en Niet te koud, zodat de plankstrip langdurig vast blijft zitten.

Montage met schroeven

Door de schroefmontage raakt de deur of het raam beschadigd. Bij huurwoningen kan dit tot een schadeclaim of inhouding van de huurwaarborg leiden.

Ga als volgt te werk om het raamen deurcontact met behulp van deschroeven te monteren:

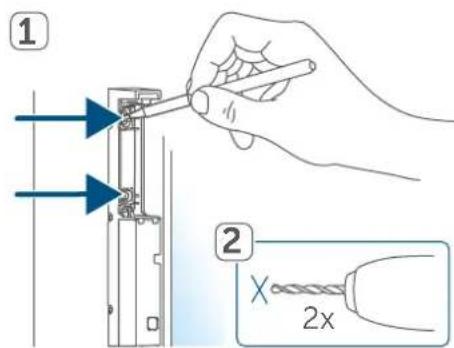

• Markee de schroefgaten (A) op het raam-/deurkozijn.

Afbeelding 6

Boor bij bevestiging op harde ondergronden met een 1,5mm-boor voor (bij zachte ondergronden is dit Niet nodig).

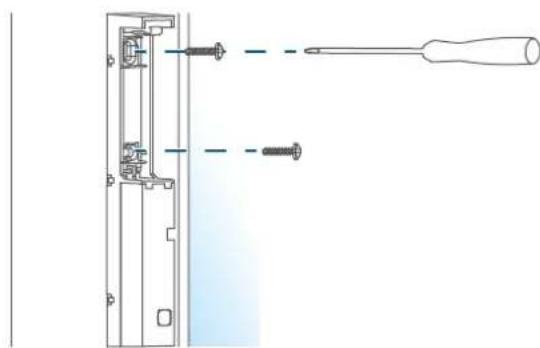

- Houd de elektronica-eenheid (B) op de gewenste montagepositie en draai beiden schroeven met verzonden kop in de schroefgaten (A).

Afbeelding 7

7 Batterijen verrangen

Als een lege batterij worden weergeveven in de app of op het apparaat (zie '8.4 Foutcodes en knipperreeksen' op pagina 70), verrang de gebruikte batterij dan door een neue batterij van het type LR03/Micro/AAA. Let waar bij op de juiste polariteit van de batterijen.

Ga als volgt te werk om de batterij van het raam- en deurcontact te verran-gen:

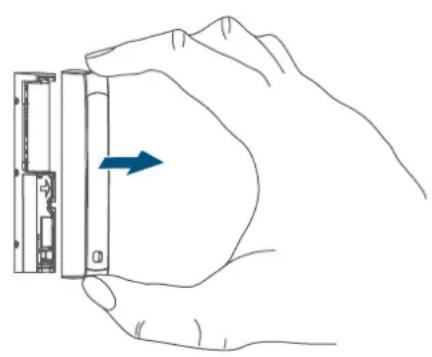

• Trek de afdekkap (E) van de elektronica-eenheid (B) af door de afdekkap aan de boven- en onderzijde Licht met uw wijsvinger en duim in te drukken en hem waar vorentre trekken. Daaronder bevindt zich het batterijvak (C).

Afbeelding 8

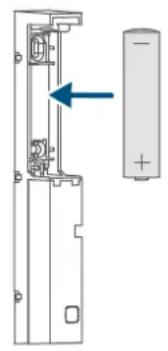

• Plaats een neue 1,5 V LR03/Micro/AAA-batterij volgens de polariteitsmarkeringen in het batterijvak (C).

Afbeelding 9

• Let na hetplaatsen van de batterij op de knippervolgorde van de led (F) (zie '8.4 Foutcodes en knipperreeksen' op pagina 70).
• Plaats de afdekkap (E) terug op de elektronica-eenheid (B).

Afbeelding 10

Na hetplaatsen van de batterij voert het raam- en deurcontact eerst gedurende ca. 2 seconden een zelftestuit. Daarna volgt de initialisatie. Tot slot verschijnt de testweergave: oranje en groen lichte op.

8 Storingen oplossen

8.1 Zwakke batterijen

Als de spanningswaarde dit toestaat, kan het raam- en deurcontact ook bij een lage batterijspanning worden gebruikt. Al naargelang de belasting kan, na een korte hersteltijd van de batterij, eventueel wee meerere keren een signaal worden gezonden.

Als de spanning tijdens het zen-den waar wegvalt, wordt dit in de

Homematic IP-app en op het apparaat weergegeven (zie '8.4 Foutcodes en knipperreeksen' op pagina 70). Vervang in dat geval de lege batterij dooreen neue (zie '7 Batterijen verrangen' op pagina 68).

Indien ten minste een ontvanger een commando Niet bevestigt,licht de led bij het afsluiten van de mistrukte overdracht rood op. De reden voorDEX meislukte overdracht kan een communiatistoring zich (zie 11 Algemene instructies voor de draadloze werkig' op pagina 71).De mistrukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is nicht bereikbaar,
• de ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.) of
• de ontvanger is defect.

8.3 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik

werkende apparaten te garanderen. In het door ons gebruikte freiagentiebereik van 868 MHz bedraagt de maxi-male zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1% -limiet nicht meer zenden totdezetijdelijk begrenzing weeer voorbij is. In overeenstemming met deze richtlij worden Homematic IP apparaten 100% conform de norm ontwikkeld en ge-produeerd.

In het normale bedrijf worden de duty cycle doorgaans Niet bereikt. In be-paalde situatuies kan dit bij de inbedrijfstelling of eerste installmentie van een system wel het geval zich, wanner er meerdere en zendintensieve inleerprocessen actief zich. Een overschrijding van de duty-cycle-limiet worden aangegeven door drie keer langzaam rood knipperen van de led en kan zich uiten in een tijdelijke onderbreking van de werkking van het apparaat. Na korteijd (max. 1aar) werkht het apparaat wee normaal.

8.4 Foutcodes en knipperreeksen

Knippercode Betekenis Oplossing
Kort oranje knipperen	Draadloze overdracht, zendpoging, gegevenso-verdracht	Wacht tot de overdracht beëindigd is.
1x lang groen oplichten Proces bevestigd	U=kunt met de bediening doorgaan.
Kort oranje knipperen (om de 10 sec.)	Inleermodus actief	Voer de LASTe vier cijfers van het apparaat-serie-nummer in ter bevestiging (zie ,6.1 Inleren' op pagina 65).
Kort oranje oplichten (na groene of rode ontvangst-melding)	Batterijen leeg	Vervang de batterijen (zie ,7 Batterijen verrangen' op pagina 68).
1x lang rood oplichten	Proces mislukt of duty-cycle-limiet bereikt	Probeer het opnieuw (zie ,8.2 Commando Niet be-vestigd' op pagina 69) of (zie ,8.3 Duty cycle' op pagina 69).
6x lang rood knipperen Apparaat defect	Controleer de weergave in uw app of neem contact op met uw dealer.
1x oranje en 1x groen oplichten (na hetplaatsen van de batterijen)	Testindicatie	Zodra de testindicatie ge-doofd is,(Intdoorgaan.

9 Herstellen van de fabrieksinstellungen

De fabrieksinstellungen van het apparatus kan den worden hersteld. Hier bij gaan alle instellenen verloren.

Ga als volgt te werk om de fabrieksinstellungen van het raam- en deurcontact te herstellen:

• Trek de afdekkap (E) van de elektronica-eenheid (B) af ( zie afbeeling).
• Verwijder de batterij.
• Plaats de batterij谈起 volgens de polariteitsmarkeringen en houd tegelijkertijd de systeemtoets (F) 4 seconden ingedrukt totdat de led (F) snel oranje begint te knipperen.
• Laat de systeemtoets weir los.
• Houd de systeemtoets opniew 4 s ingedrukt tot de led groen begint te branden.
• Laat de systeemtoets waar los om het herstel van de fabrieksinstellen gen te voltooien.

Het apparaat voert een herstart UIT.

10 Onderhoud en reiniging

Het apparaat is voor u, afgezien van een eventuele verranging van de batterij, onderhoudsvrij. Laat het onderhoud of reparations over aan een vakman.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreiningen kan de doeklicht met lauw water worden bevochtigd. Gebruik geen

oplosmiddelhoudende reinigingsmiddelen. Deze kunnen de kunststof kast en opschriften aantasten.

11 Algemene instructies voor de draadloze werkinq

De draadloze communicatie worden via een Niet-exclusief communicatiekanaal gerealiseerd, zodat storingen nicht kunnen worden uitgesloten. Andere storende invloeden können afkomstig zich van schakelprocessen, elektromotoren of defekte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrij veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals luchtvochtigkeit en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat de draadloze apparatuur van het typeHomematic IPHmIP-SWDO-2, HmIP-SWDO-A voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.homematic-ip.com

12 Verwijdering als afval

Informatie over verwijdering als afval

Dit symbol betekent dat het apparaat en de batterijen of accu's

niet mogen worden weggegooid

met het huisvuil, restafval of in de gele vuilnisbak of zak.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het product, alle elektronische onderdelende bij de levering+zijn inbegrepen en de batterijen ter correcte verwijdering waar een gemeentelijk inzamelpunt voor afgedankte elektrische en elektronische apparaten of afgedankte batterijen te brengen. Ook distribu-teurs van elektrische en elektronische apparaten en batterijen zich verplicht om gebruike apparaten en batterijen gratis terug te nemen.

Door ze geschienen in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van afgedankte elektrische en elektronische apparaten en afgedankte batterijen.

U bent verpflicht om afgedankte batterijen en accu's die nicht to de AEEA behoren, waarvan te scheiden voordatu ze inlevert bij eeninzamelpunt, en zedan ook geschieren in te leveren bij delokaleinzamelpunten.

Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke geevensuit de afgedankte elektrische en elektronische apparatuur.

Conformiteitsinformatie

De CE-markering is een label voor het vrijveverkeer van goederen binnen de Europese Unie en is uitsluitend bestemd voor de desbetreffende autoriteiten. Het is geen garantie voor bepalde eigenschappen.

Met technische vragen m.b.t. het apparaat kurz u terecht bij uw dealer.

Levensduur batterijen: 2aar (typ.)

Beschermingsgraad: IP20

Omgevingstemperatuur: 5 tot 35^

Afmetingen (b x h x d): 102 × 15 × 20 mm

Gewicht: 30g (incl. batterij)

Zendfrequentieband: 868,0-868,6 MHz

869,4-869,65 MHz

Max. zendvermögen: 10 dBm

Ontvangersklasse: SRD class 2

Typisch bereik in het vrije veld: 300m

Technische wijzigingen voorbehouden.
