BEDIENUNGSANLEITUNG HMIPSWDO Homematic IP

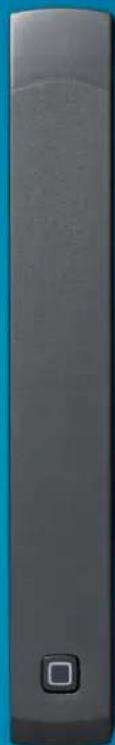

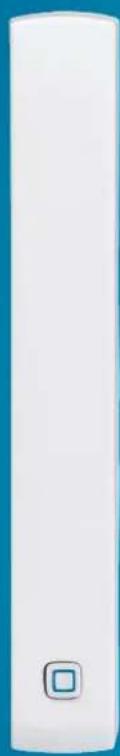

Fenster- und Turkontakt - optisch Window / Door Contact - optical

HmIP-SWDO-2 | HmIP-SWDO-A

Installations- und Bedienungsanleitung

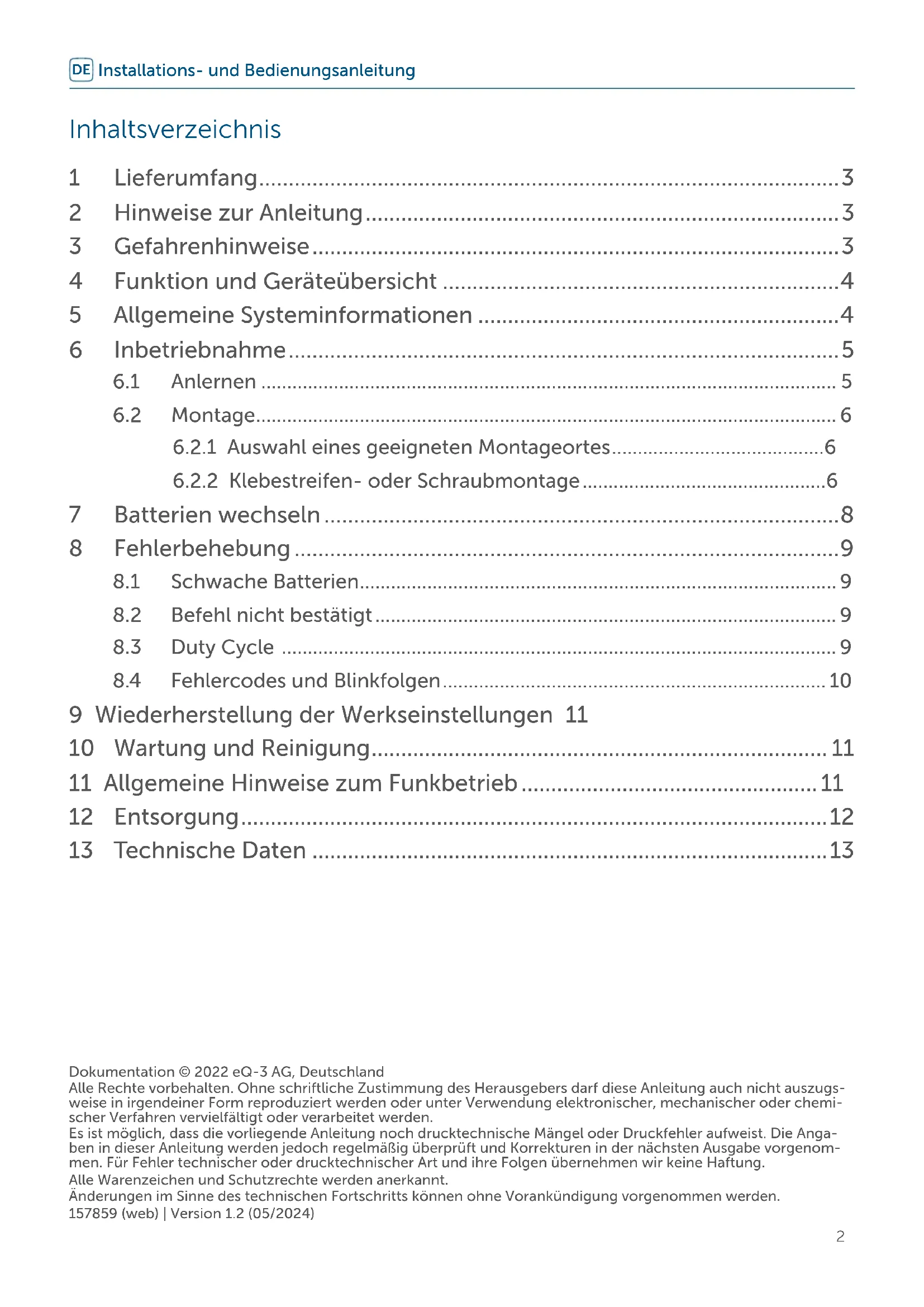

1 Lieferumfang 3
2 Hinweise zur Anleitung 3
3 Gefahrenhinweise 3
4 Funktion und Geräteübersicht 4
5 Allgemeine Systeminformationen 4
6 Inbetriebnahme 5

6.1 Anlernen 5
6.2 Montage 6

6.2.1 Auswahl eines geeigneten Montageortes 6
6.2.2 Klebestreifen- oder Schraubmontage 6

7 Batterien wechseln 8
8 Fehlerbehebung 9

8.1 Schwache Batterien 9
8.2 Befehl nicht bestätigt 9
8.3 Duty Cycle 9
8.4 Fehlercodes und Blinkfolgen 10

9 Wiederherstellung der Werkseinstellungen 11
10 Wartung und Reinigung 11
11 Allgemeine Hinweise zum Funkbetrieb 11
12 Entsorgung 12
13 Technische Daten 13

Dokumentation © 2022 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugswise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahrens vervielfaltigt oder verarbeitet werden.

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßiger überprüft und Korrekturen in der nachsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden. 157859 (web) | Version 1.2 (05/2024)

1 Lieferumfang

1x Fenster- und Turkontakt - optisch
2x Abdeckkappen (braun/weiβ)
1x Doppelseitiger Klebestreifen
2x Senkkopfschrauben 2,2 x 13 mm
1x Reflektoraufkleber (fur dunkle Unterstände)
1x 1,5 V LR03/Micro/AAA Batterie
1x Bedienungsanleitung

2 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthalt zusammen!

3 Gefahrenhinweise

Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen! Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschreiben. Es besteht Explosionsgefahr!

Aus Sicherheits- und Zulassungsgrunden (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Öffnen Sie das Gerät nicht. Es enthalt keine durch den Anwender zu wartenden Teile. Im Fehlerfall halten Sie das Gerät von einer Fachkraft prüfen.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen Mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/ -tuten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

4 Funktion und Geräteübersicht

Der Homematic IP Fenster- und Turkkontakt - optisch erkennt zuverlüssig geöffnete Fenster bzw. Turen durch einen integrierten Infrarot-Sensor.

Geöffnete Fenster und Turen werden unmittelbar in der Homematic IP App angezeigt - so können Sie auch von unterwegs ihre Fenster und Turen immer im Auge gehalten.

Der Fenster- und Turkontakt passst sich durch zwei verschiedene Abdeckkappen farblich an den Tur-bzw. Fensterrahmen an und ist durch den mitgelieferten Klebestreifen oder die Schrauben leicht zu montieren.

Dank des eingebauten Sabotagekontaktes, werden Sie bei Manipulation des Fenster- und Turkontakts sofort über die App informiert.

Starkes Fremdlicht und Verschmutzungen des Sensors konnen zu Funktionseinschränkungen führen.

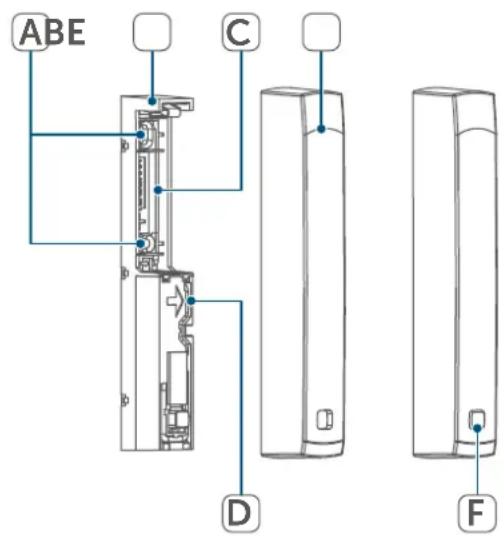

Geräteübersicht:

(A) Schraublocher
(B) Elektronikeinheit
(C) Batteriefach
(D) Infrarot-Sensor
(E) Abdeckkappe
(F) Systemtaste (Anlerntaste und LED)

Abbildung 1

5 Allgemeine Systeminformationen

Dieses Gerät ist Teil des Homematic IP Smart-Home-Systems undCOMMuni-ziert über das Homematic IP Funkprotokoll. Alle Geräte des Systems können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Alternativ haben Sie die Möglichkeit, Homematic IP Geräte über die Zentrale CCU3 oder in Verbindung mitilen Partnerlösungen zu betreiben. Welcher Funktionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmer Sieitte dem Homematic IPAnwenderhandbuch. Alle technischen Dokumente und Up-dates finden Sie stets aktuell unter www.homematic-ip.com.

6 Inbetriebnahme

6.1 Anlernen

iitte lessen Sie diesen Abschnitt erst vollständig,bevor Sie mit dem Anlernen beginnen.

Richten Sie zunachst ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu konnen. Weitere Informationen dazu finding Sie in der Bedienungsanleitung des Access Points.

Damit der Fenster- und Turkontakt in Ihr System integriert werden und mit anderen Homematic IP Geräten kommunizieren kann, muss er zunachst an den Homematic IP Access Point ange-lernt werden.

Zum Anlernen des Fenster- und Turkontakts gehen Sie wie folgt vor:

• Öffnen Sie die Homematic IP App auf Ihrhem Smartphone.
  Wahlen Sie den Menüpunkt „Gerät anlernen" aus.
• Ziehen Sie den Isolierstreifen aus dem Batteriefach (C) des Fenster- und Turkontaktes heraus.
• Der Anlernmodus ist für 3 Minuten aktiv.

i Sie konnen den Anlernmodus manuell fur weitere 3 Minuten starten, indem Sie die Systemtaste (F) kurz drucken.

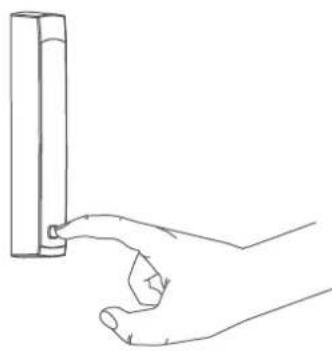

Abbildung 2

Das Gerät erscheint automatisch in der Homematic IPApp.

• Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code. Die Gerätenummer findsen Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.
  Warten Sie, bis der Anlernvorgang abgeschlossen ist.
• Zur Bestätigung eines erfolglichen Anlernvorgangs leuchtet die LED (F) grün. Das Gerät ist nun einsatzbereit.
  Leuchtet die LED rot, versuchen Sie es erneut.
  Wahlen Sie die gewünschte Lösung für Ihr Gerät aus.
• Vergeben Sie in der App einen Namen für das Gerät und ordnen Sie es einem Raum zu.

6.2 Montage

Bittelesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen.

6.2.1 Auswahl eines geeigneten Montageortes

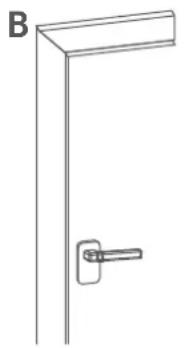

• Wahlen Sie das Fenster oder die Türfür die Montage des Fenster- und Turkontakts aus.

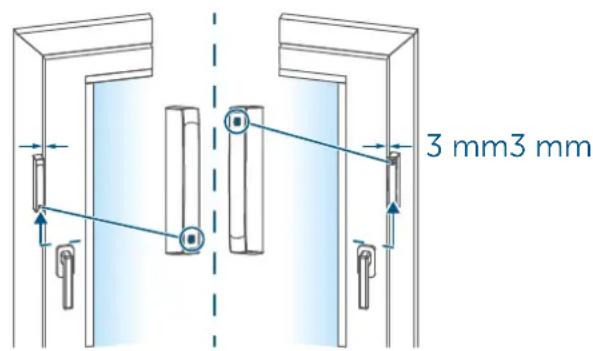

• Befestigen Sie den Fenster- und Turkontakt auf der Seite des Fenster-/Tügriffes im oberen Drittel auf dem Fenster-/Türgrahemen (für Details zur Befestigung (s. 6.2.2 Klebestreifen- oder Schraubmontage" auf Seite 6)).

Abbildung 3

• Der Infrarot-Sensor (D) muss in Richtung des Fenster-/Türgflugels zeigen.

Abbildung 4

Der ideale Abstand zwischen der Gehäusekante des Fenster- und Turkontaks und dem Tur-/Fensterflugel betragt 3mm ( siehe Abbildung).

• Befindet sich der Fenster-/Türgriff auf der rechten Seite, müssen Sie den Fenster- und Turkontakt drehen, damit der Infrarot-Sensor (D) auch auf dieser Seite in Richtung des Fenster-/Türlflugels zeigt ( siehe Abbildung).

Ist der Fenster-/Turrahmen für die Montage des Fenster- und Turkkontaks zu schmal, kann das Gerät nicht montiert werden.

Bei schlecht reflektierenden Untergründen (z. B. dunklen Fensterrahmen) muss der mitgelieferte Reflektoraufkleber an die Innenkante vom Fenster-/Tüflügel gegenüber dem Infrarot-Sensor des Fenster- und Turkontaktes angebracht werden.

6.2.2 Klebestreifen- oder Schraubmontage

Sie können den Fenster- und Turkkontakt

• mit dem mitgelieferten doppelseitigem Klebestreifen oder
• mit den mitgelieferten Senkkopf-schrauben

am Fenster-/Turrahmen befestigen.

Klebestreifenmontage

Um den Fenster- und Turkontakt mit dem Klebestreifen zu montieren, gehen Sie wie folgt vor:

• Bringen Sie den doppelseitigen Klebestreifen auf der Rückseite der Elektronikeinheit (B) an und drucken Sie die Elektronikeinheit an die gewünschte Position am Fensster-/Turrahmen.

1

2

3

4

Abbildung 5

Achten Sie daraufuf, dass der Montageuntergrund glatt, eben, unbeschädigt, sauber, fett- sowie Lösungsmittelfrei und nicht zu kuhl ist, damit der Klebestreifen langfristig haften kann.

Schraubmontage

Durch die Schraubmontage wird die Tur bzw. das Fenster beschädigt. Bei Mietwohnungen konnte dies zu einer Schadensersatzforderung oder zum Einbehalt der Mietkaution führen.

Um den Fenster- und Turkontakt mit- hilfe der Schrauben zu montieren, geben Sie wie folgt vor:

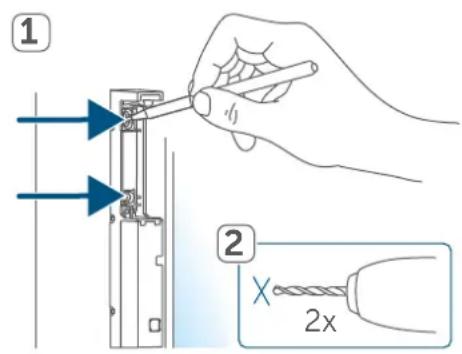

• Markieren Sie die Schraublöcher (A) auf dem Fenster-/Türrahmen.

Abbildung 6

• Bohren Sie bei Befestigung auf harten Untergründen mit einem 1,5 mm Bohrer vor (bei weichen Untergründen ist dies nicht not-wendig).

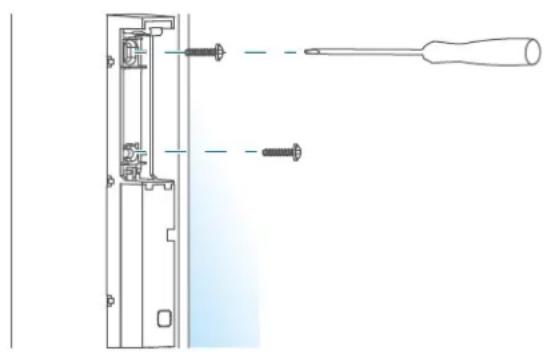

• Halten Sie die Elektronikeinheit (B) an die gewünschte Montagestelle und drehen Sie beide Senkkopf-schrauben in die Schraublöcher (A) ein.

Abbildung 7

7 Batterien wechseln

Wird eine leere Batterie in der App bzw. am Gerät angezeigt (s. "8.4 Fehlercodes und Blinkfolgen" auf Seite 10), tauschen Sie die verbrauchte Batterie gegen eine neue Batterie des Typs LR03/ Micro/AAA aus. Beachten Sie damit die richtige Polung der Batterie.

Um die Batterie des Fenster- und Turkkontaks zu wechseln, gehen Sie wie folgt vor:

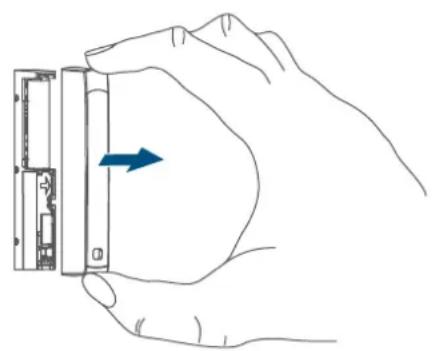

• Ziehen Sie die Abdeckkappe (E) von der Elektronikeinheit (B) ab, indem Sie die Abdeckkappe mit Zeigefinger und Daumen offen und unter leicht eindrücken und nach vorne abziehen. Darunter befindet sich das Batteriefach (C).

Abbildung 8

• Legen Sie eine neue 1,5 V LR03/ Micro/AAA Batterie entsprechend der Polaritätsmarkierungen in das Batteriefach (C) ein.

Abbildung 9

• Achten Sie nach dem Einlagen der Batterie auf die Blinkfolgen der LED (F) (s. 8.4 Fehlercodes und Blinkfolgen" auf Seite 10).

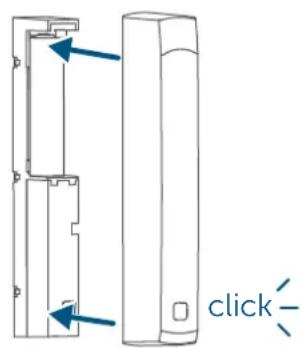

• Setzen Sie die Abdeckkappe (E) wieder auf die Elektronikeinheit (B) auf.

Abbildung 10

Nach dem Einlagen der Batterie fuhrt der Fenster- und Turkontakt zunachst für ca. 2 Sekunden einen Selftest durch. Danach erfolgt die Initialisierung. Den Abschluss bildet die Test-Anzeige: oranges und grünes Leuchten.

8 Fehlerbehebung

8.1 Schwache Batterien

Wenn es der Spannungswert zulässst, ist der Fenster- und Turkontakt auch bei niedriger Batteriespannung betriebsbereit. Je nach Beanspruchung kann evtl. nach kurzer Erholungszeit der Batterie wieder mehrfach gesendet werden.

Bricht beim Senden die Spannung wieder zusammen, wird dies in der

Homematic IP App und am Gerät angezeigt (s. 8.4 Fehlercodes und Blinkfolgen" auf Seite 10). Tauschen Sie in thisem Fall die leere Batterie gegen eine neue aus (s.7 Batterien wechseln" auf Seite 8).

8.2 Befehl nicht bestätigt

Bestätigt mindestens ein Empfänger einen Befehl nicht, leuchtet zum Abschluss der fehlerhaften Übertragung die LED rot auf. Grund für die fehlerhafte Übertragung kann eine Funkstörung sein (s. "11 Allgemeine Hinweise zum Funkbetrieb" auf Seite 11). Die fehlerhafte Übertragung kann folgende Ursachen haben:

• Empfänger nicht erreichen,
• Empfänger kann Befehl nicht ausfuhren (Lastausfall, mechanische Blockade etc.) oder
• Empfänger defect.

8.3 Duty Cycle

Der Duty Cycle beschreiben eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868-MHz-Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868-MHz-Bereich arbeitenden Geräte zu gewährleisten.

In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maxi-male Sendezeit eines jeder Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte)dürfen bei Erreichen des 1 - % -Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty-Cycle-Limits wird durch dreimal langsames rotes Blinken der LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes außern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

8.4 Fehlercodes und Blinkfolgen

Blinkcode Bedeutung Lösung
Kurzes oranges Blinken	Funkübertragung/Sende-versuch/Datenübertra-gung	Warten Sie, bis die Über-tragung beendet ist.
1x langes grünes Leuch-ten	Vorgang bestätigt	Sie konnen mit der Bedie-nung fortfahren.
Kurzes oranges Blinken(alle 10 s)	Anlernmodus aktiv	Geben Sie die letzten vier Ziffern der Geräte-Serien-nummer zur Bestätigung ein (s. „6.1 Anlernen" auf Seite 5).
Kurzes oranges Leuchten(nach grüner oder roter Empfangsmeldung)	Batterien leer	Tauschen Sie die Batterien aus (s. „7 Batterien wech-seln" auf Seite 8).
1x langes rotes Leuchten	Vorgang fehlgeschlagen oder Duty-Cycle-Limit erreicht	Versuchen Sie es erneut (s. „8.2 Befehl nicht bestätigt" auf Seite 9) oder (s. „8.3 Duty Cycle" auf Seite 9).
6x langes rotes Blinken Gerät defekt	Testanzeige	Achten Sie auf die Anzeige in Ihrer App oder wenden Sie sich an ihren Fach-händler.
1x oranges und 1x grünes Leuchten (nach dem Ein-legen der Batterien)		Nachdem die Testanzeige erloschen ist, konnen Sie fortfahren.

9 Wiederherstellung der Werkseinstellungen

Die Werksteinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.

Um die Werkseinstellungen des Fenster- und Turkontaks wiederherzustellen, gehen Sie wie folgt vor:

• Ziehen Sie die Abdeckkappe (E) von der Elektronikeinheit (B) ab ( siehe Abbildung).
• Entnehmen Sie die Batterie.
• Legen Sie die Batterie entsprechend der Polaritätsmarkierungen wieder ein und halten Sie gleichzeitig die Systemtaste (F) für 4 s gedrückt, bis die LED (F) schnell orange zu blinken beginnnt.
• Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuch-tet.
• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschreiben.

Das Gerät führt einen Neustart durch.

10 Wartung und Reinigung

Das Gerät ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von

stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeucht werden. Verwenden Sie keine losemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

11 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden konnen. Weitere Störeinflüsse konnen hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger游戏中 Umwelt-einflüsse wie Luftfeuchtigkeitiben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklart die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass derFunkanlagentypHomematic IP HmIP-SWDO-2, HmIP-SWDO-A der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklärung ist unter der folgenden Internetadresse verfügbar:

www.homematic-ip.com

12 Entsorgung

Entsorgungshinweis

Dieses Zeichen bedeutet, dass das Gerät und die Batterien bzw. Akumulatoren nicht mit dem Haus, der Restmülltonne oder der gel-Tonne bzw. dem gelben Sack orgt werden dürfen.

Sie sind verpflichtet, zum Schutz der Gesundheit und der Umwelt das Produkt, alle im Lieferumfang enthalten den Elektronikteile und die Batterien zur ordnungsgemäßen Entsorgung bei einer communalen Sammelstelle für Elektro- und Elektronik-Altgeräte bzw. für Altbatterien abzugeben. Auch Vertreiber von Elektro- und Elektronik-geräten bzw. Batterien sind zur unentgeltlichen Rücknahme von Altgeräten bzw. Altbatterien verpflichtet.

Durch die getrennte Erfassung leisten Sie einen wertvollen Beitrag zur Wiederverwendung, zum Recycling und zu anderen Formen der Verwertung von Altgeräten und Altbatterien.

Sie sind verpflichtet, Altbatterien und Altakkumulatoren von Elektro- und Elektronik-Altgeräten, die nicht vom Altgerät umschlossen sind, vor der Abgabe an einer Erfassungsstelle von dem Altgerät zu trennen und getrennt über die örtlichen Sammelstellen zu entsorgen.

Wir machen ausdrücklich darauf auf dem Merksam, dass Sie als Endnutzer eigenerntworblich für die Lösung personenbezogener Daten auf dem zu entsorgenden Elektro- und Elektronik-Altgerät sind.

Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden Wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sichitte an ihren Fachhändler.

13 Technische Daten

Geräte-Kurzbezeichnung: HmIP-SWDO-2, HmIP-SWDO-A

Versorgungsspannung: 1x 1,5 V LR03/Micro/AAA

Stromaufnahme: 100mA max.

Batterielebensdauer: 2 Jahre (typ.)

Schutzart: IP20

Umgebungstemperatur: 5 bis 35^

Abmessungen (B x H x T): 102 × 15 × 20 ~mm

Gewicht: 30g (inkl. Batterie)

Funk-Frequenzband: 868,0-868,6 MHz

869,4-869,65 MHz

Max. Funk-Sendeleitung: 10 dBm

Empfängerkategorie: SRD Category 2

Typ. Funk-Freifeldreichweite: 300 m

Duty Cycle: < 1% pro h/< 10% pro h

Technische Änderungen vorbehalten.
