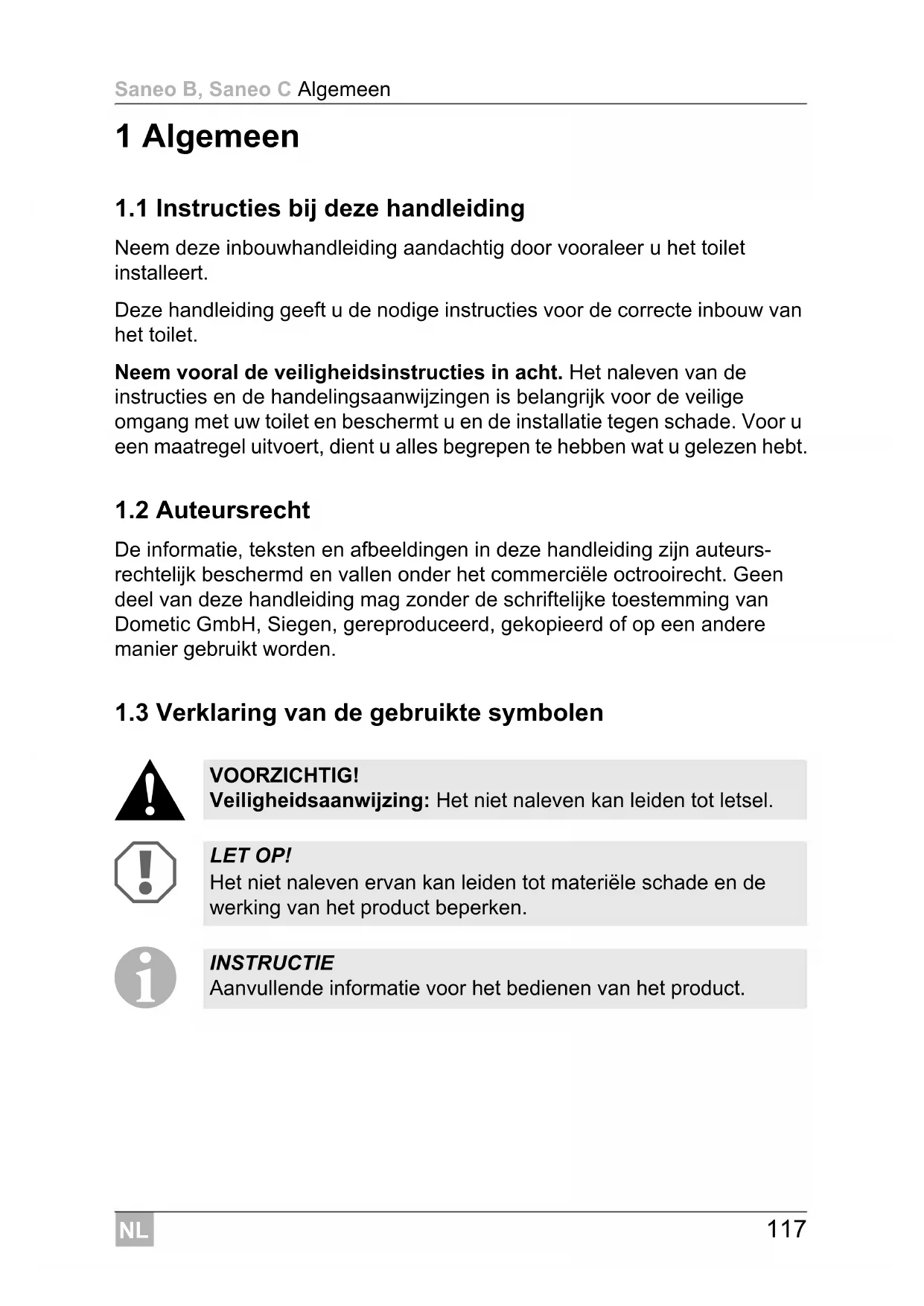

1 Algemeen

1.1 Instructies bij deze handleiding

Neem deze inbouwhandleiding aandachtig door vooraleer u het toilet installeert.

Deze handleiding geeft u de nodige instructies voor de correcte inbouw van het toilet.

Neem voor de veiligheidsinstrumenties in acht. Het naleven van de instructies en de handelingsaanwijzingen is belangrijk voor de veilige omgang met uw toilet en beschermt u en de installmentie gegen schade. Voor u een maatregeluitvoert, dient u alles begrepen te hebben wat u gelezen hebt.

1.2 Auteursrecht

De informatatie, teksten en afbeeldingen in deze handleiding zichn auteursrechtenlijk beschermd en vallen onder het commerciele octrooirecht. Geen deel van deze handleiding mag zonder de schriftelijke toestemming van Domatic GmbH, Siegen, gereprodueerd, gekopieerd of op een andere manier gebrukt worden.

1.3 Verklaring van de gezebuike symbolen

VOORZICHTIG!
Veiligheidsaanwijzing: Het Niet naleven kan leiden tot letsel.

LET OP!
Het nicht naleven ervan kan leiden tot materièle schade en de werkung van het product beperken.

INSTRUCTIE Aanvullende informatatie voor het bedieren van het product.

1.4 Beperking van de aansprakelijkheid

Alle gegevens en instructies in deze bedieningshandleiding werden rekening houdende met de geldende normen en voorschriften alsook de huidige stand van de techniek opgesteld. Dometic behoudt zich hetrecht voor om.altijd wijzigingen aan het product aan te brengen, die in het belang van de verbe-tering van het product en de veiligheid aangebracht zijn.

Domatic kan nicht aansprakelijk gesteld worden voor schade door:

• Niet naleven van de inbouwhandleiding
• Niet naleven van de bedieningshandleiding
• Niet-reglementair gebruik
• Gebruik van Niet-originèle reserveonderdelen
• Veranderingen en ingrepen aan het toestel

1.5 Garantie

Garantieafwikkelingen gebeuren overeenkomstig de Europese richtlijn 44/1999/EC en de voor het land specifieke voorwaarden. Gelieve bij garantie- of servicegevalen met once klantenservice contact op te nemen.

Storingen die door een foute bediening veroorzaakt worden, vallen nicht onder de garantie. Elke verandering aan het toestel of het gebruik van reserveonderdelen die geen originele reserveonderdelen van Domaticzem, alsook het Niet naleven van de inbouw- en bedieningshandleiding leidt tot het verwallen van de garantie en tot uitsluiting van aansprakelijkheid.

Om de recycling van de recyclebare verpakkingsmaterialen te garanderen,要去 denze op deplaatselijke verzamelplaats afgegeben worden.

1.7 Conformiteitsverklaring

Domatic producten voldoen aan de gespecificeerde eigenschappen conform de desbeteffende Europese richtlijnen.

De actuèle conformiteitsverklaring=kunt u bij Dometic GmbH, Siegen, direct aanvragen.

Dometic

2 Veiligheidsinstructies

2.1 Gebruik volgens de voorschriften

Dit toilet is voor de inbouw en het gebruik in vrijijdsvoertuigen, zoals caravans of mobilhomes bestemd.

2.2 Verantwoordelijkheid van de gebruiker

WAARSCHUWING!

• Dit toestel kan door kinderen vanaf 8aar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijkke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig+kennen gebruiken. Ook dienen ze inzicht te hebben in de bevaren die het gebruik van het toestel met zich meebrengt.
• Reiniging en gebruikeronderhoudogens Niet door kinderen zonder begeleiding worden uitgevoerd.
• Er moet toezicht worden gehonden op kinderen, zodat ze nicht met het toestel gaan spelen.

2.3 Montage-instructies

Het toilet moet principieel zodanig worden ingebouwd dat het voor onderhoud goed toegankelijk is, eenvoudig in- en uitgebouwd en zonder veel moeite uit het voertuig kan worden genomen.

LET OPI!

Het toilet mag alleen door geschoold vakpersoneel ingebouwd worden!

2.4 Regels en normen

Bij de opstelling en de aansluiting van het toestel要去en de volgende, met de{nieuwste stand van de techniek overeenkomende, bepalingen in acht genomen worden:

• De elektrische installmentie要去 volgens de nationale en regionale voorschriften worden uitgevoerd.
• Europese norm
• EN 1645-1, EN 1646-1, EN 1648-1, EN 1648-2

3 Modelbeschrijving

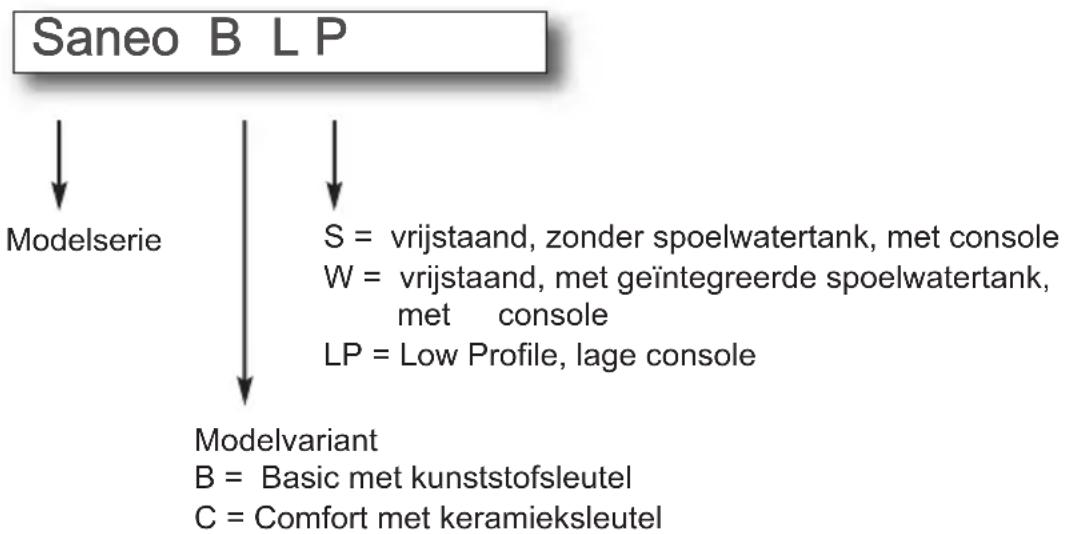

3.1 Modelaanduiding

Voorbeeld:

Het cassettoilet Saneo Bestaat uit een in het voertuig vast geinstalleerd toilet en een uitneembare, verplaatsbare cassette als vuilwatertank. De cassette is van buiten door een deur toegankelijk. Afhankelijk van het model krijgt het toilet het spoelwater uit een in de behuizing geinteggreerde tank of uit de verswatertank van het voertuig.

De volgende modeluitvoeringen zijn leverbaar:

• Saneo B, Saneo C: vrijstaand, zonder watertank, zonder console
• Saneo BS, Saneo CS: vrijstaand, zonder watertank, met console
• Saneo BW, Saneo CW: vrijstaand, met watertank in de console
• Saneo BLP, Saneo CLP: vrijstaand, zonder watertank, lage console

3.2 Typeplaatje van het toilet

Het typeplaatje bevat alle belangrijke gegevens. Het bevat de modelaandui-ding, het productnummer en het serienummer. Deze gegevens hebt u nodig bij alle contacten met de klantenservice of voor het bestellen van reserveonderdelen. U vindt het typeplaatje in de cassettebehuizing na het uitmelen van de cassette.

1

Pos. Omschrijving

1 Modelnummer
2 Productnummer
3 Serienummer

	Dometic Saneo
Voedingsspanning: 12 V==
Stroomverbruik: max. 2 A bij interne pomp max. 10 A bij externe pomp
Afmetingen: die gegevens in de bijlage
Bedrijftemperatuur: 0 °C tot +50 °C
Inhoud: 16 l (cassettetank)	7 l (verswatertank, optioneel)
Keurmerk:	CE N1 10 R-047317

INSTRUCTIE

Watervoorziening (pomp aan voertuigzijde):

Het toilet heeft aan voertuigzijde min. 7 l/min aan de uitgang van de slangaansluiting van het toilet nodig om voldoende spoel-capaciteit met min. 5 l/min te garanderen.

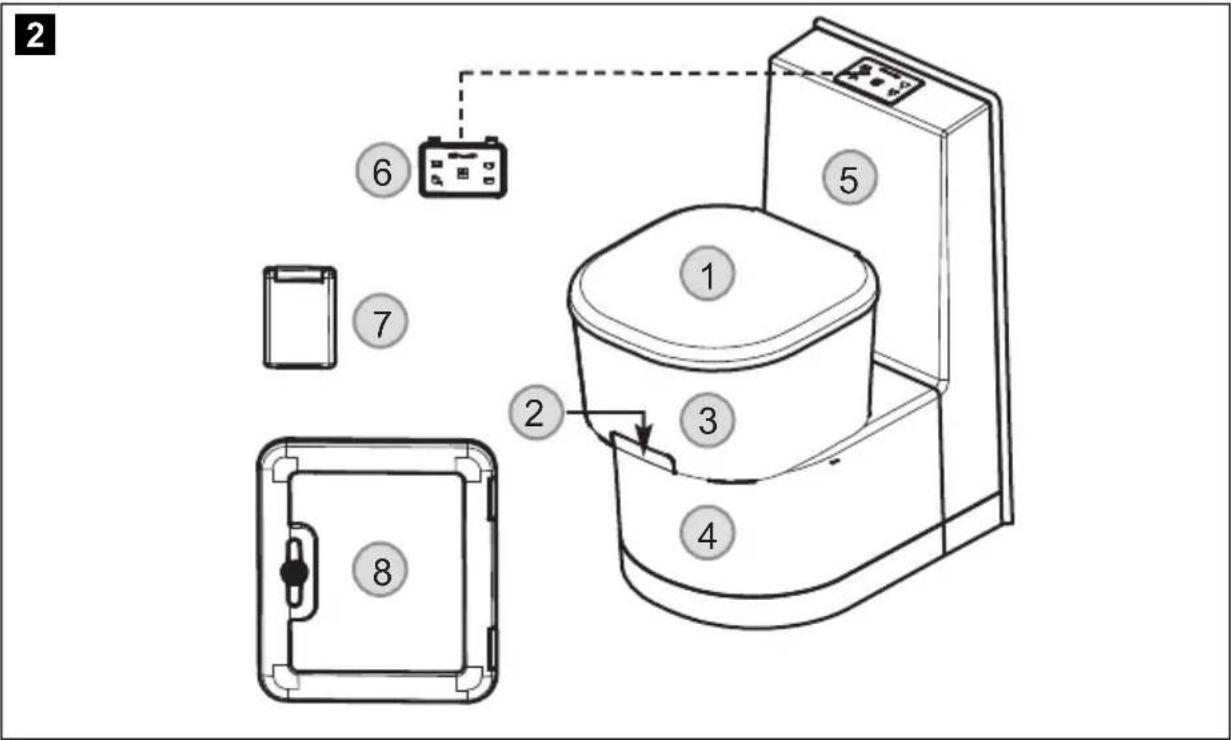

3.4 Uitleg bij de componenten

Pos. Omschrijving

1 Deksel en bril, afneembaar
2 Afvoerschuif voor de toiletpot
3 Toiletpot draaibaar, kunststof keramiek
4 Cassettebehuizing
5 Console voor watertank
6 Vulstandindicatie/bedieningsveld (spoeling)
7 Alleen Saneo BW/CW: Tankklep/vulopening vers water
8 Servicedeur

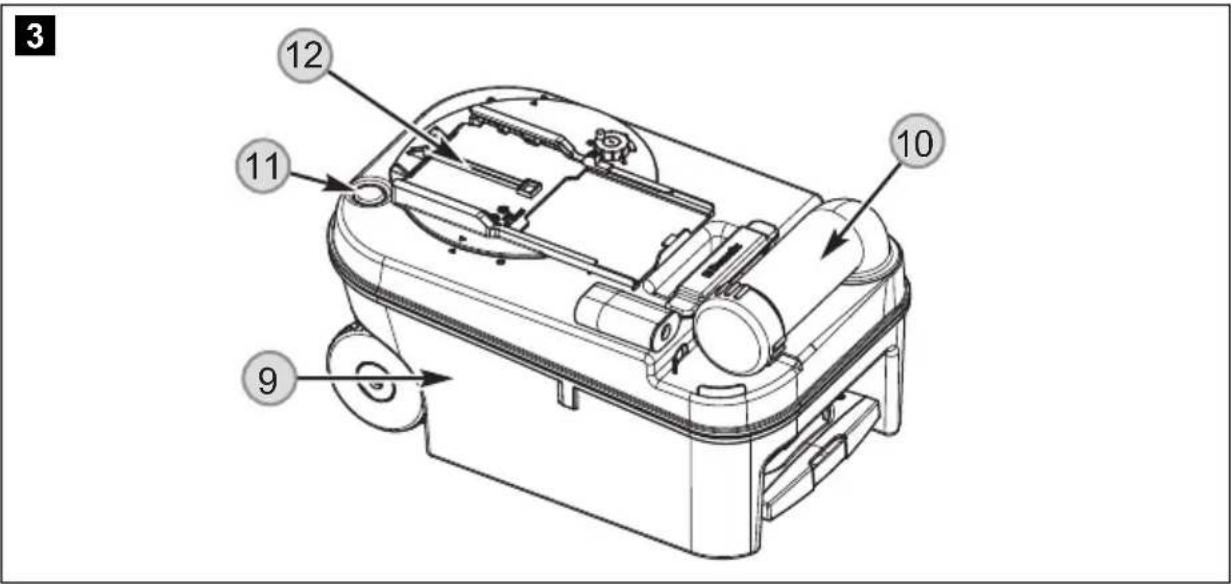

Pos. Omschrijving

9 Cassettetank
10 Afvoeraansluiting
11 Ontluchtingsknop voor lediging
12 Schuif op de cassette

4 Inbouw van het toilet

4.1 Inbouw van de servicedeur

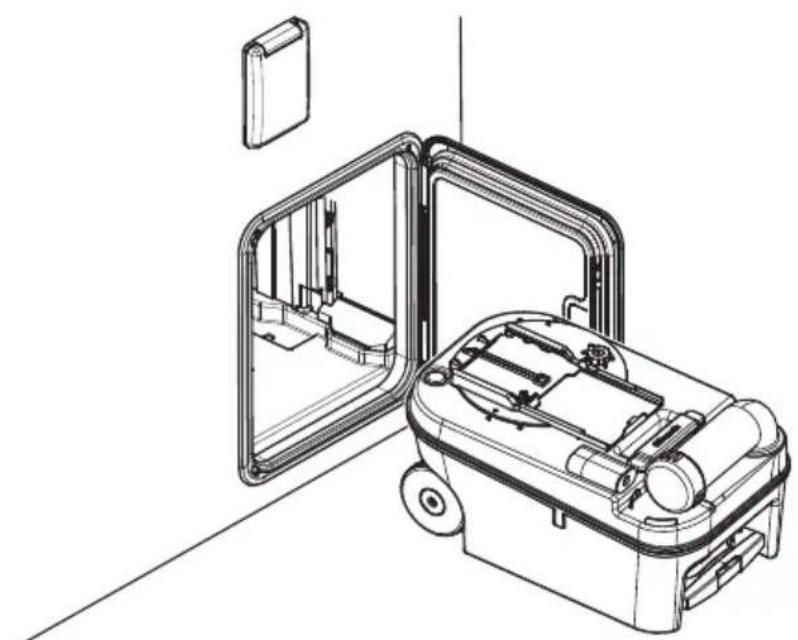

De beschrijving voor de inbouw van de servicedeurkest u in het bijgevoegde document (Domatic Seitz SK 5) terugvinden (optioneel en afhankelijk van het model).

4.2 Wanduitsparingen make

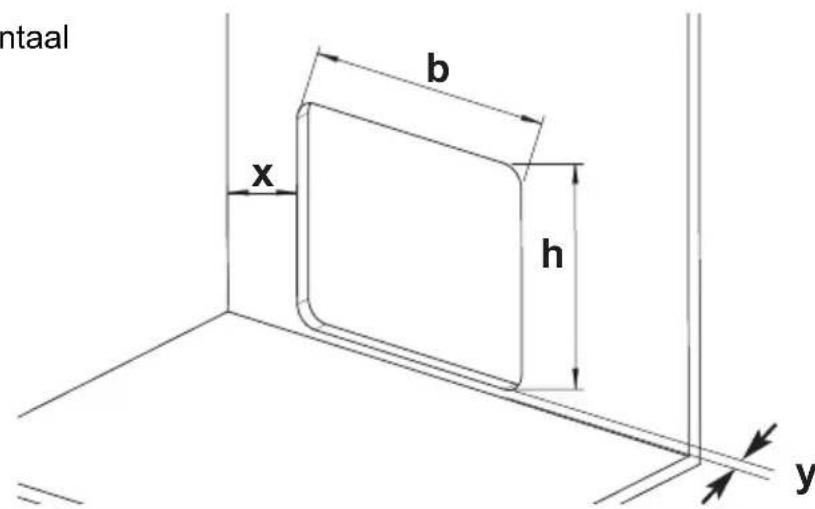

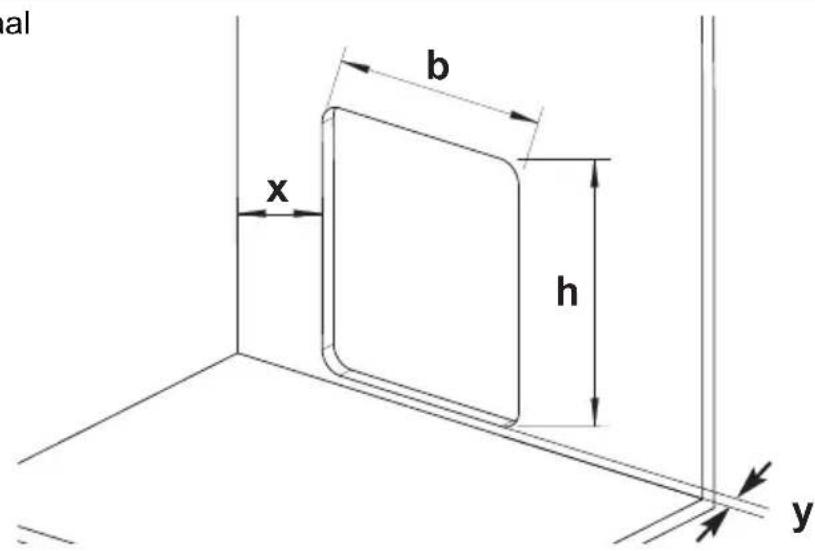

Breng in de wand een uitsparing voor de cassette aan met de volgende afmetingen:

• voor servicedeur SK5 verticaal

• y^ = 12.5 mm, y^ = 22 mm;

• b = 310 mm + 12 mm, h = 360 mm + 12 mm.

• voor servicedeur SK5 horizontaal

• y^ = 12.5 mm, y^ = 26 mm ;

• b = 360 mm + 12 mm, h = 310 mm + 12 mm.

De maat x ontstaat door de opstelling van het toilet. Let hierbij op de positie van de servicedeur (sjabloon (3) en (4) op de verpakking).

vertical

horizontal

4.2.2 Wanduitsparing tankklep

De tankklep worden ingezet bij gebruik van de modellen Saneo BW en Saneo CW met geintegreerde watertank.

Gebruik voor het make van de uitsparing voor de tankklep de sjabloon (1), pt. 5.3.1 op pagina 163.

De inbouwbeschrijving van de tankklep vindt u in hoofdstuk „Inbouw van de tankklep" op pagina 138.

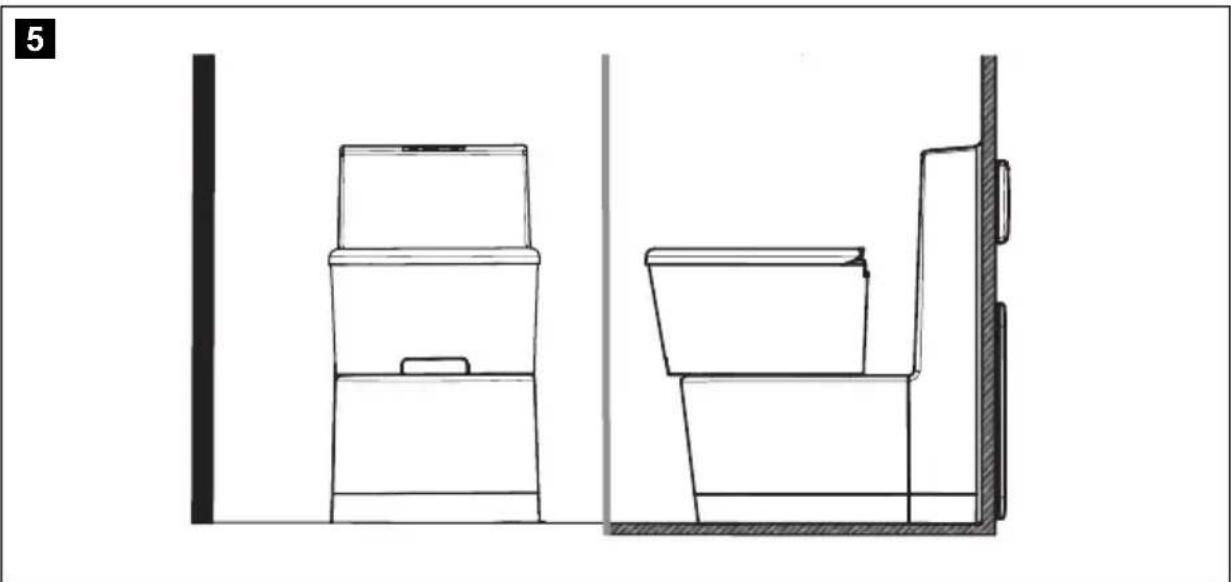

4.3 Opstellen van het toilet

LET OPI!

Alle componenten van het systeme moeten in vorstvrije omgeving ingebouwd worden. Bij vriestemperaturen bestaat er gevaar voor beschadiging door vorstinwerking.

Bouw het toilet overeenkomstig de beschrijving van de betreffende modeluitvoering in.
Stel het toilet alleen perfect afsluitend met de verticale muur op.
Laat minstens 60~mm plaats tot de zijdelingse wanden, zodat het zwenken van het bovenste toiletdeel (met zitting) Niet beperkt worden.
Gebruik voor de inbouw de maatschetsen en sjablonen in de bijlage (pt. 5.2 op pagina 153, 5.3 op pagina 162).

Bij de inbouw van het toilet in een native cel raden we aan om het toilet met de douchecel te verbinden.

4.4 Opstellen van het toilet Saneo B, Saneo C

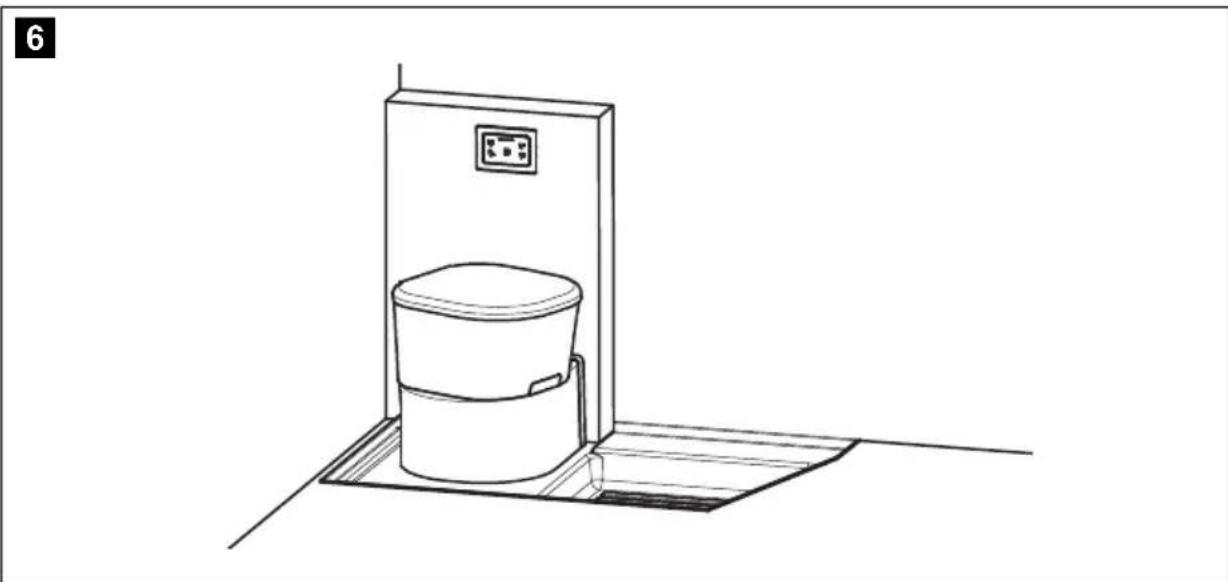

Het vrijstaande model Saneo B, Saneo C heeft geen geintegreerde watertank. Stel dit model zo op dat de waarachter ligngende wand het bedieningsgedeelte van het toilet, de elektrische aansluitingen enevt. een watertank kan opnemen. Het is hiervoor ideaal een kast voor de wand teplaatsen, zoals in afb. 6 getoond. Bouw het contro- en bedieningsveld in de wand in de directe omgeving van het toilet in (hoofdstuk „Inbouw van het contro- en bedieningsveld van het toilet Saneo B, Saneo C" op pagina 131).

INSTRUCTIE De afbeelding toont een voorbeeldinbouw in een douchecel.

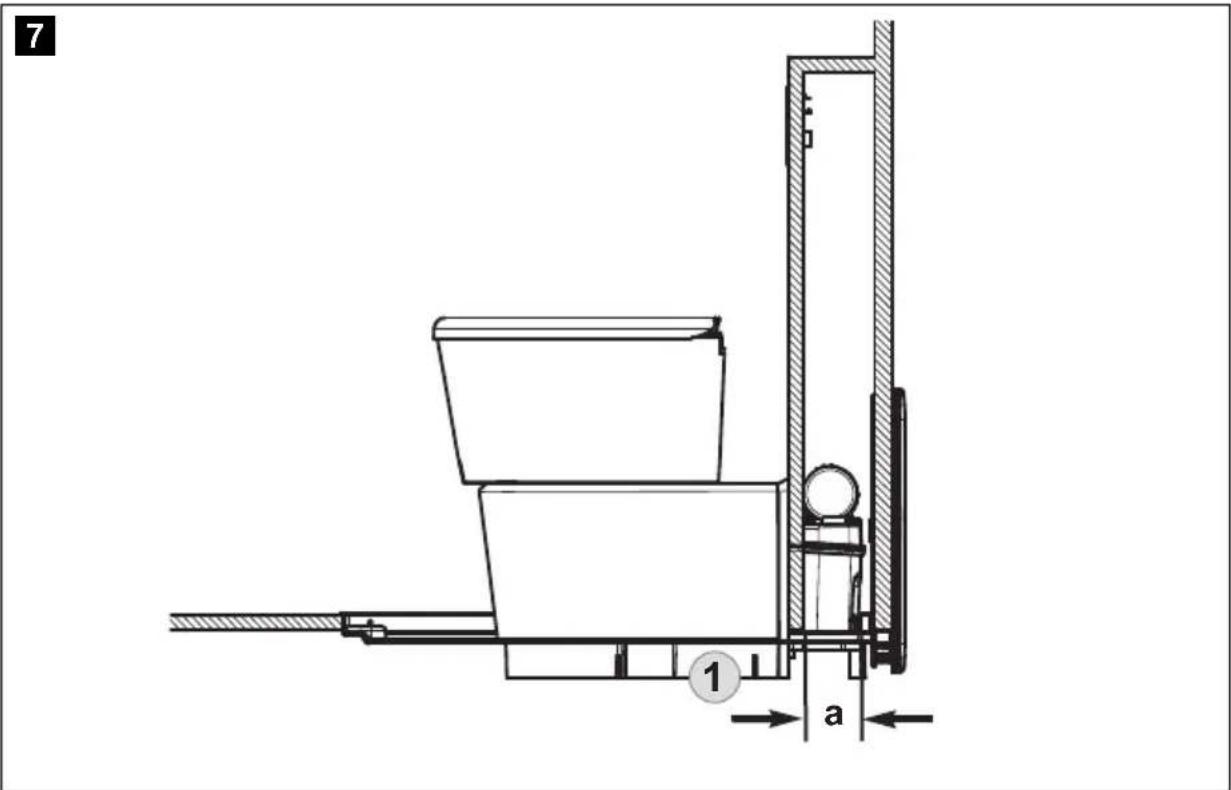

Houd er rekening mee dat de cassette 112 mm (a) uit de cassettebehuizinguitsteekt (afb. 7).

INSTRUCTIE

De afbeelding toont een voorbeeldinbouw in een douchecel.

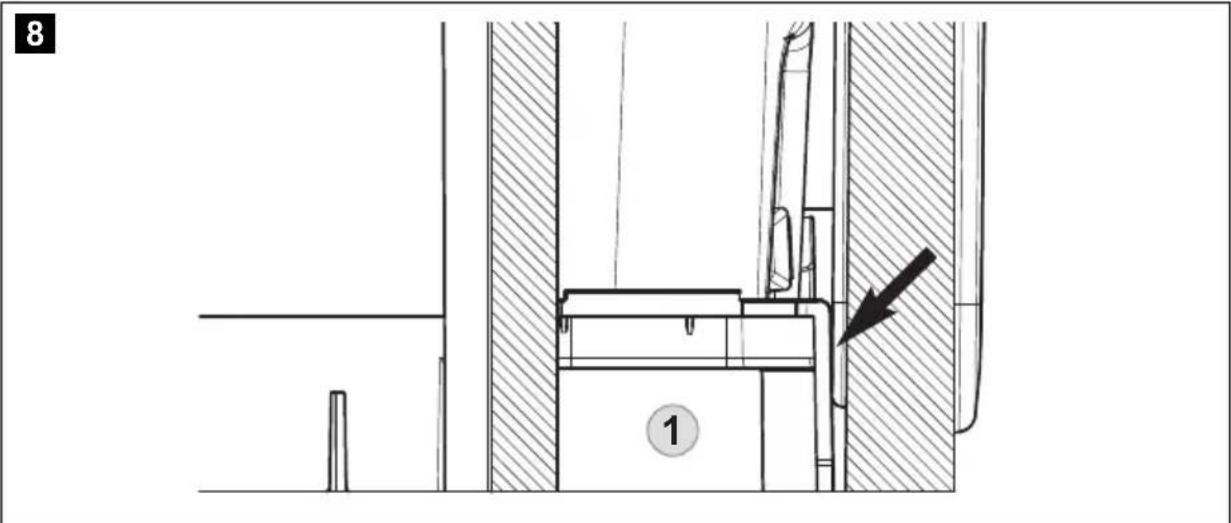

Plaats de behuizingsbodem (1) gelijkliggend gegen het inbouwframe van de servicedeur zodate een zuivere overgang zonder spleet ontstaat.

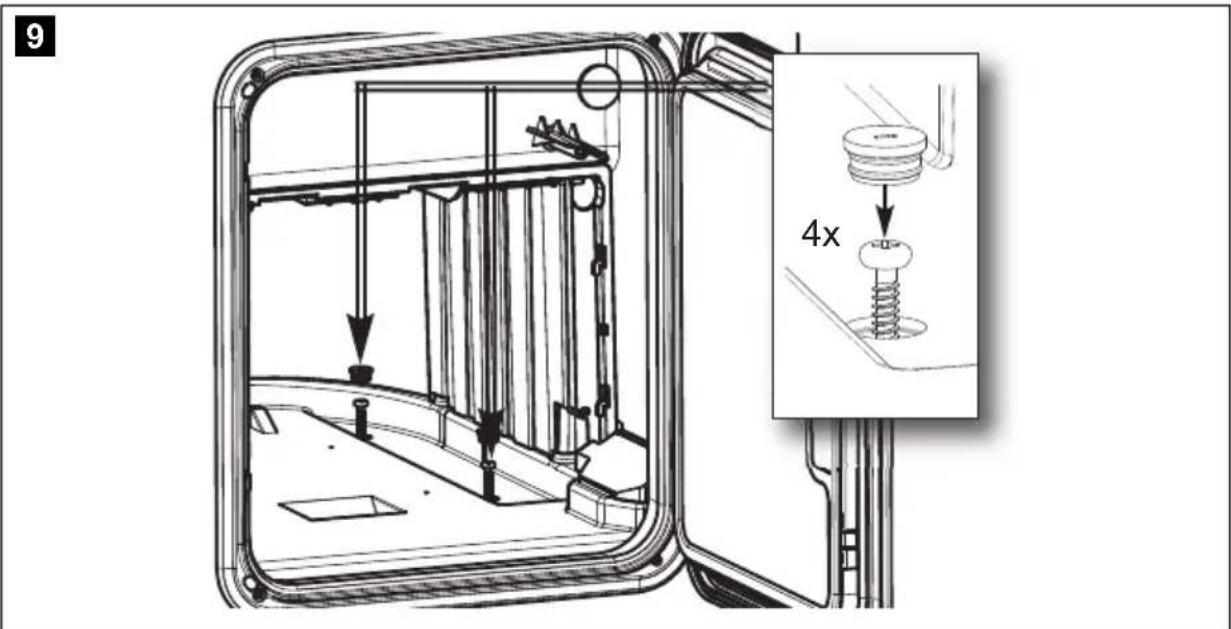

Bevestigen van het toilet Saneo B, Saneo C

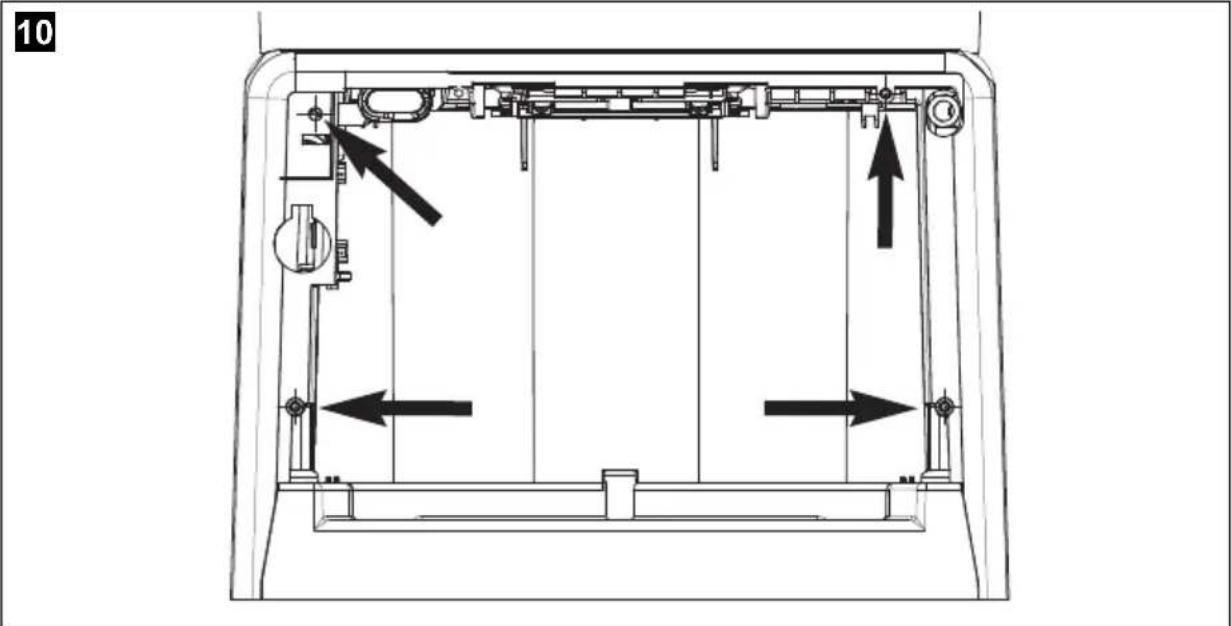

Nadat het toilet op de gewenste positie opgesteld is, schroeft u de bodemplaat met vier (meegeleverde) schroeven vast (afb. 9).

Schroef daarna de toiletbehuizing (met max. 4 schroeven, nicht meegeleverd) aan de wand vast (afb. 10).

INSTRUCTIE

1:1 sjabloon verkrijgbaar bij Domatic.

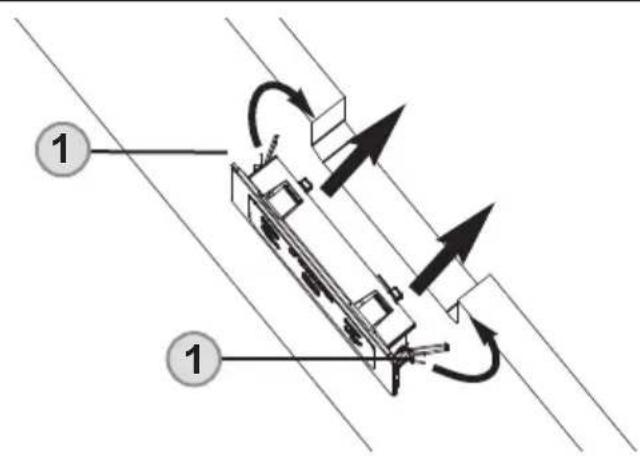

Inbouw van het contrôle- en bedieningsveld van het toilet Saneo B, Saneo C

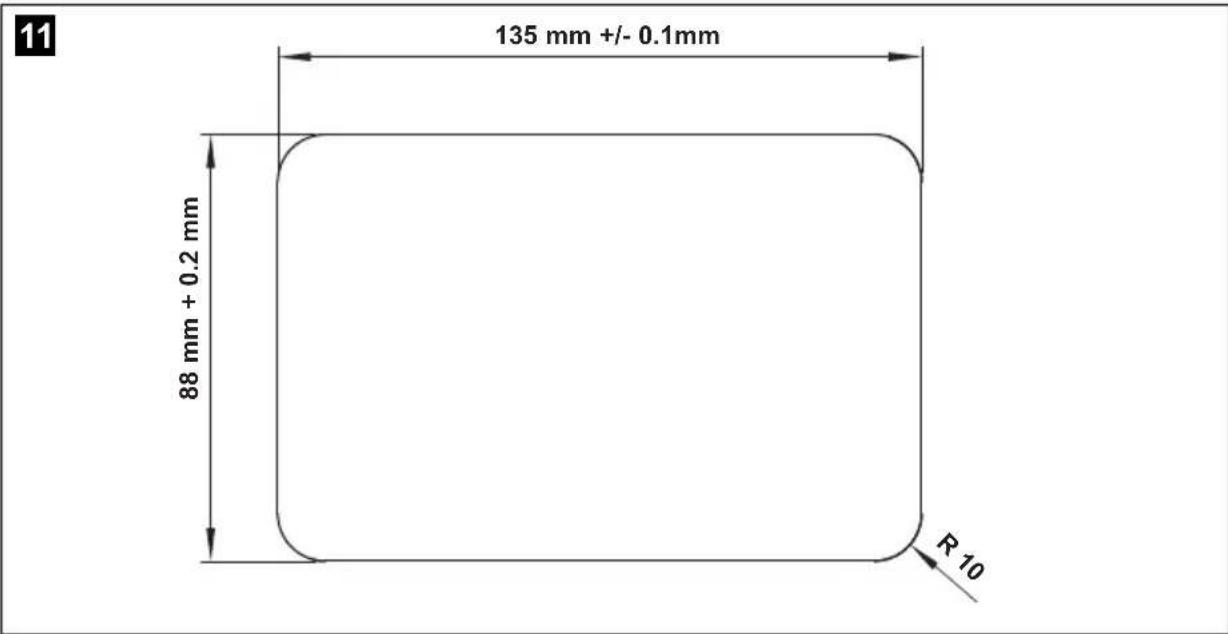

Breng het contrôle- en bedieningsveld voor het toilet Saneo B, Saneo C op een goed bereikbareplaats in de wand aan. Snijd voordien een uitsparing in de wand (afb. 11). Gebruik voor het makeen van de wanduit-sparing de de sjabloon op schaal (4).

Om het bedieningsveld in de wanduitsparing teplaatsen, drukt u de klemveren (afb. 12 1) van het controle- en bedieningsveld terug.

VOORZICHTIG! Er bestaat verwondingsgevaar door terugspringende veren!

12

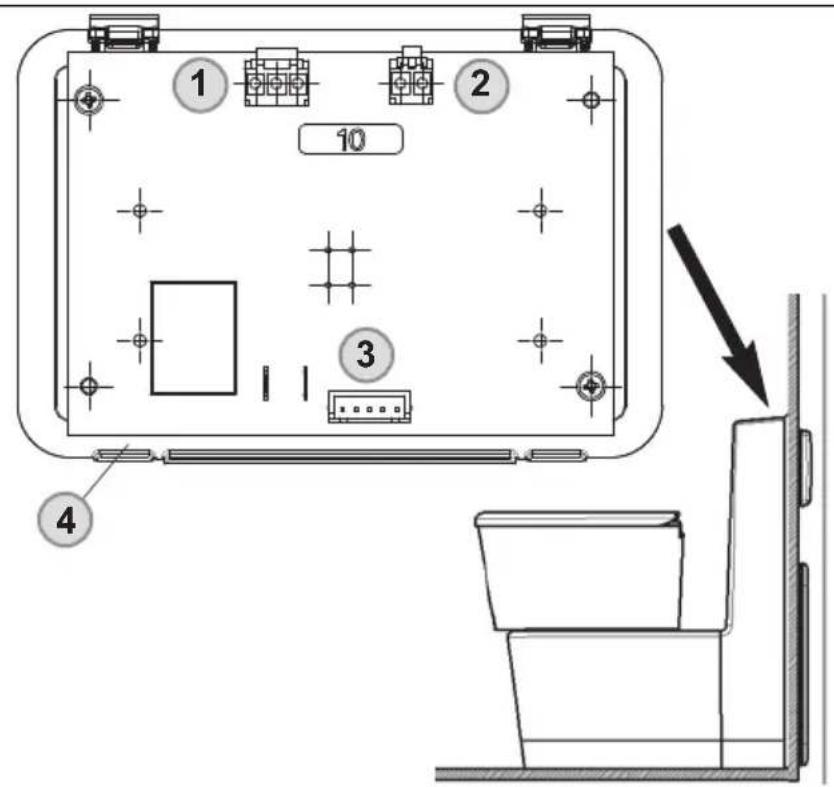

Verbind de elektrische kabels aan de koppelingen voor de inbouw van het controle- en bedieningsveld (worden nicht gemonteerd geleverd) (hoofdstuk „Elektrische aansluiting" op pagina 139).

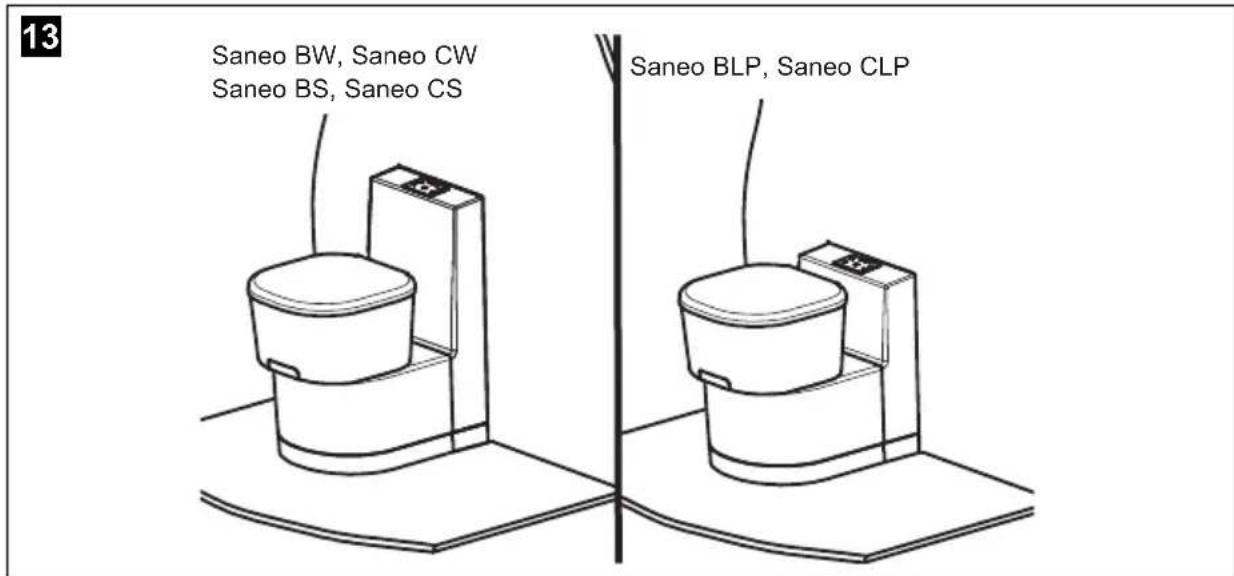

4.4.1 Opstellen van het toilet Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP

Deze modellen haben een wandaansluitingsconsole. Het controle- en bedieningsveld is in de wandaansluitingsconsole geintegreerd.

De modellen Saneo BW en Saneo CW beschikken over een ingebouwdewatertank, verwijl de modellen Saneo BS en Saneo CS geen watertank bezitten.

Stel alle modellen met wandaansluitingsconsole direct aan de wand op (afb. 13). Voor de bevestiging van het toilet en de console dient een voordien aangebrachte wandhouder (hoofdstuk „Aanbrengen van de wandhouder" op pagina 133).

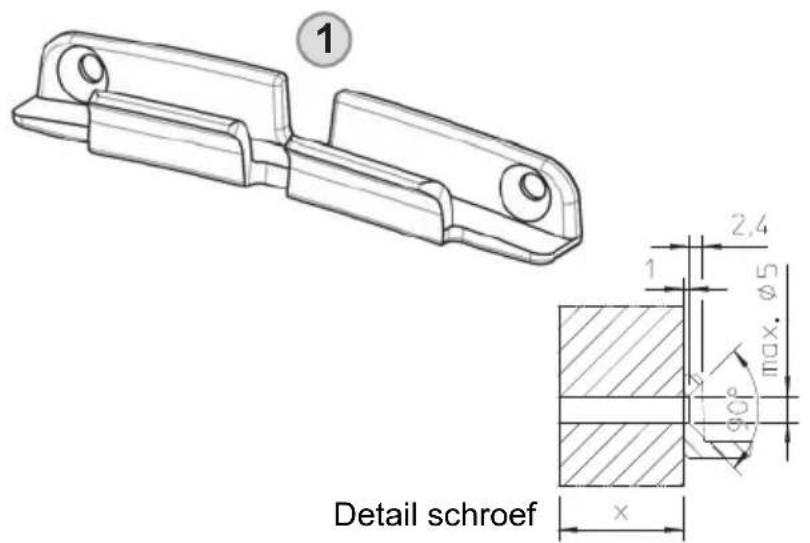

Aanbrengen van de wandhouder

Bevestig de wandhouser (1) in de opgegeven positie (zie afb. 14 en babel).

14

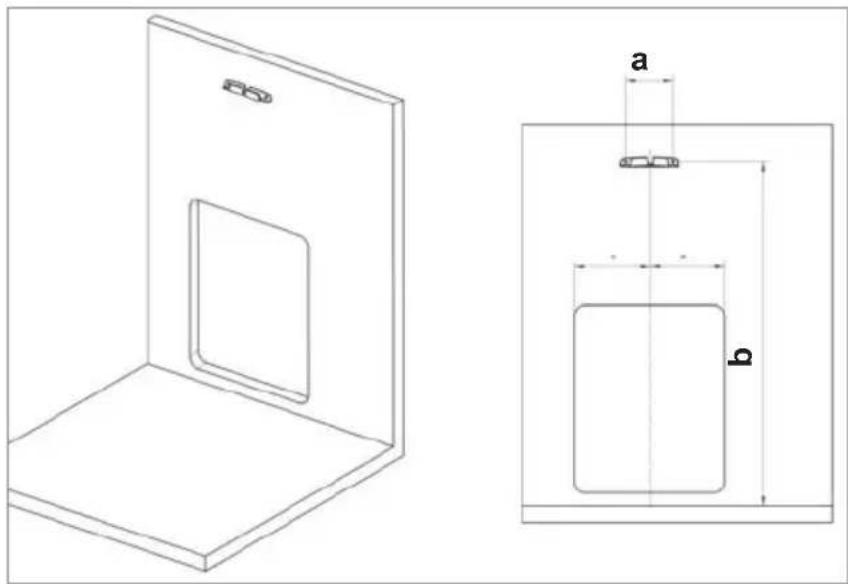

Aanbrengingshoogte van de wandhouder (afb. 15):

Model a b

Saneo BW / Saneo BS

90 mm 644 mm

Saneo CW / Saneo CS

Saneo BLP

90 mm 461 mm

Saneo CLP

15

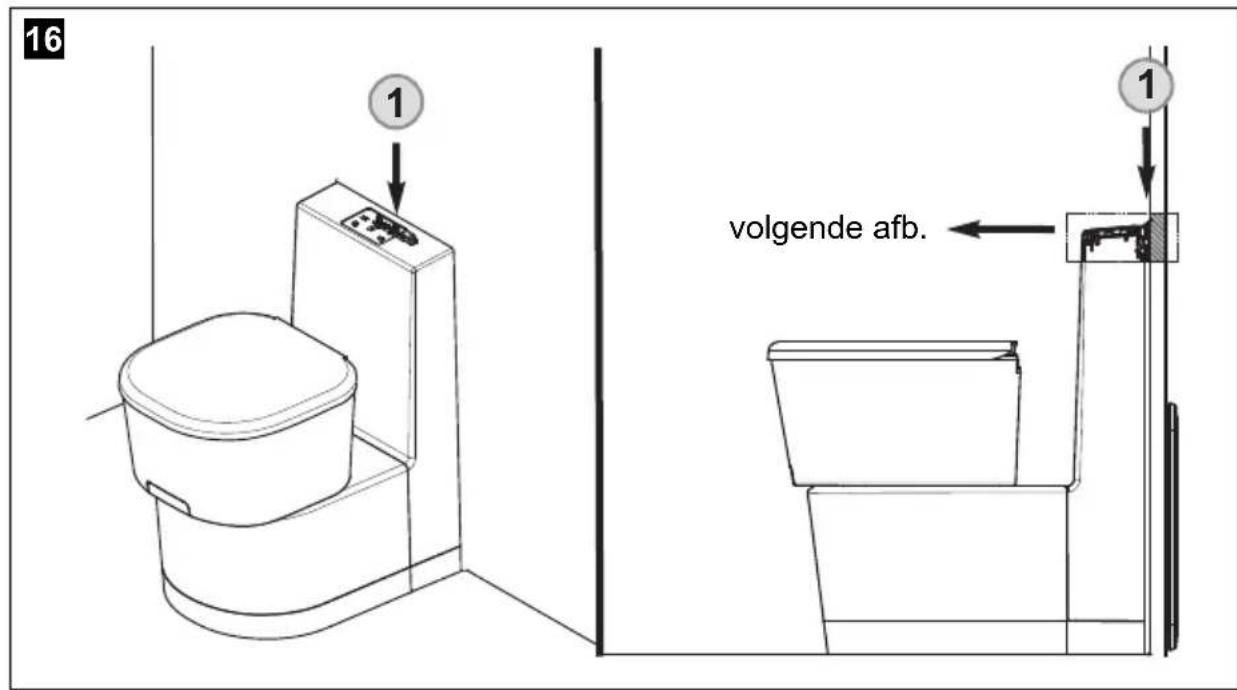

Bevestigen toilet Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP

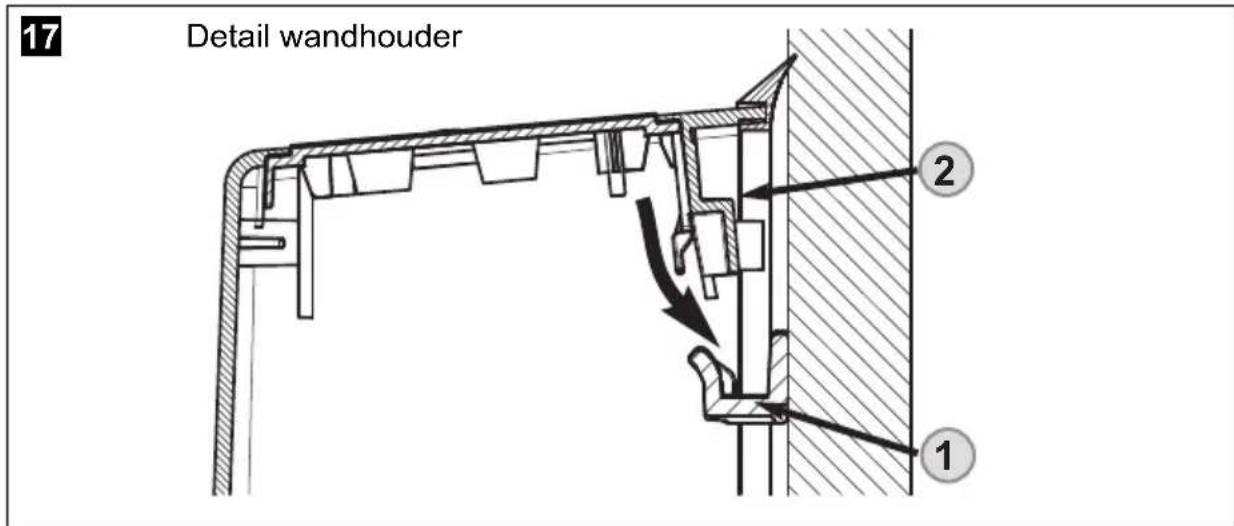

Breng de complete toiletmodule in de gewenste positie voor de wandhouser.
Til het toilet op. Zet het toilet dan zo neer dat het deel van de behuizing dat maar de wand gericht is, in de wandhouser inhaakt (afb. 16).

Pos. Omschrijving

1 Wandhouser
2 Wandaansluitingsconsole

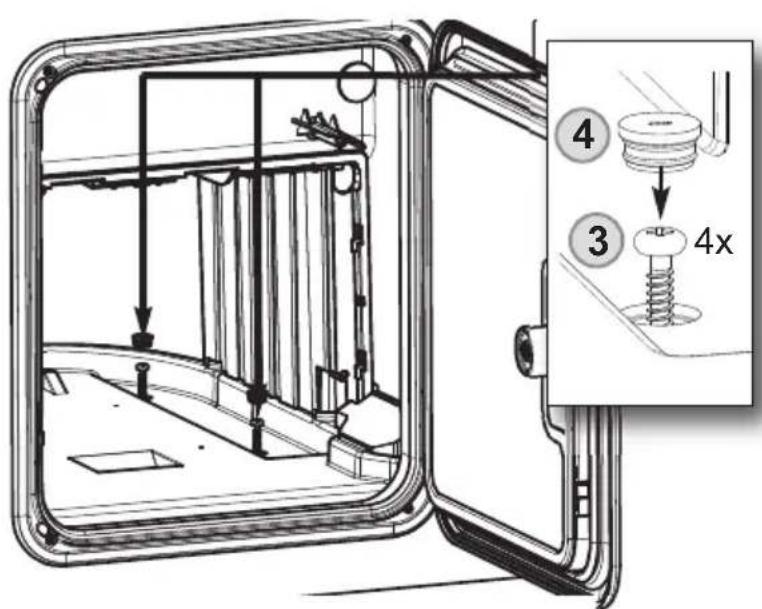

Als het toilet op de gewenste positie opgesteld is, schroef dan de bodemplaat met vier schroeven vast (afb. 18) en schuif de verplaatsbare tankcassette erin (afb. 19).

Bevestigingschroeven (3) en afdekkappen (4) zijn meegeleverd.

18

19

4.5 Wateraansluiting

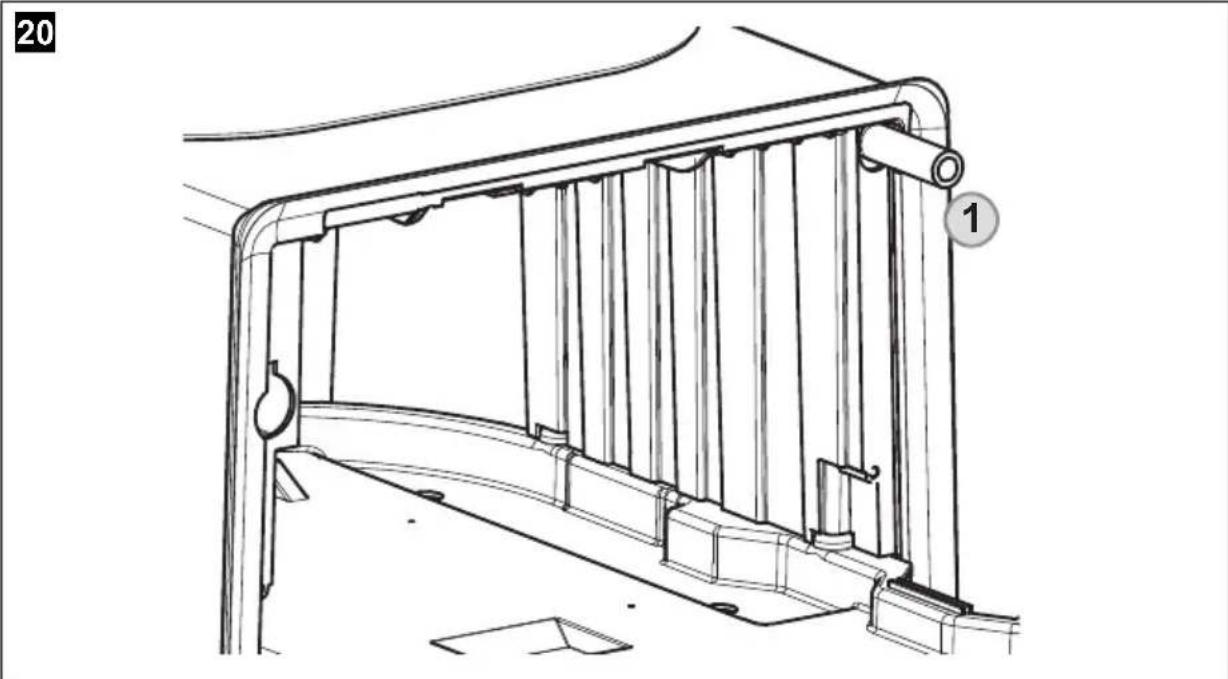

De aansluiting van de watertoevoer gebeurt via een gladde slangaansluiting (1).

De aansluitingstule is nicht in de omvang van de levering inbegrepen.

Controllerervolgens op dicheheid.

LET OP!

De bedrijfsdruk (waterdruk) van het magneetventiel mag nicht meer dan 6 bar bedragen.

Het magneetventiel wordt door te hoge druk beschadigd.

Uitliteren voor de spoelcapaciteitstest

Voor het uitliteren voor de spoelcapaciteitstest zijn er twee varianten:

Variant 1:

Snijd de slangverbinding van het toilet van de leiding aan voertuigzijde.

Hang het open einde van de leiding in een emmer.
Bedien 1 min lang de spoeling via het toiletbedieningsdeel.
Meet de hoeveelheid water die zich in de emmer bevindt. De hoeveelheid water die zich in de emmer bevindt, kommt overeen met de waterdoorvoer in l/min.

Variant 2:

Snijd de slangverbinding van het toilet van de leiding aan voertuigzijde.
Klem een Gardena-waterhoeveelheidsteller aan de toiletwaterleiding vast.
Bediening de spoeling via het toiletbedieningsdeel.
Lees de waterdoorvoer in l/min op de Gardena-waterhoeveelheidsteller af.

De wateraansluiting gebeurt bij alle Saneo-modelen zoals hierboven beschreiben.

Uitzondering: Modellen Saneo xW met geintegreerde watertank.

INSTRUCTIE

Watervoorzieening (pomp aan voertuigzijde):
Het toilet heeft aan voertuigzijde min. 7 l/min aan de uitgang van de slangaansluiting van het toilet nodig om voldoende spel-capaciteit met min. 5 l/min te garanderen.

4.6 Inbouw van de tankklep

Zet de tankklep in bij gebruik van de modellen Saneo BW en Saneo CW met geintegreerde watertank.

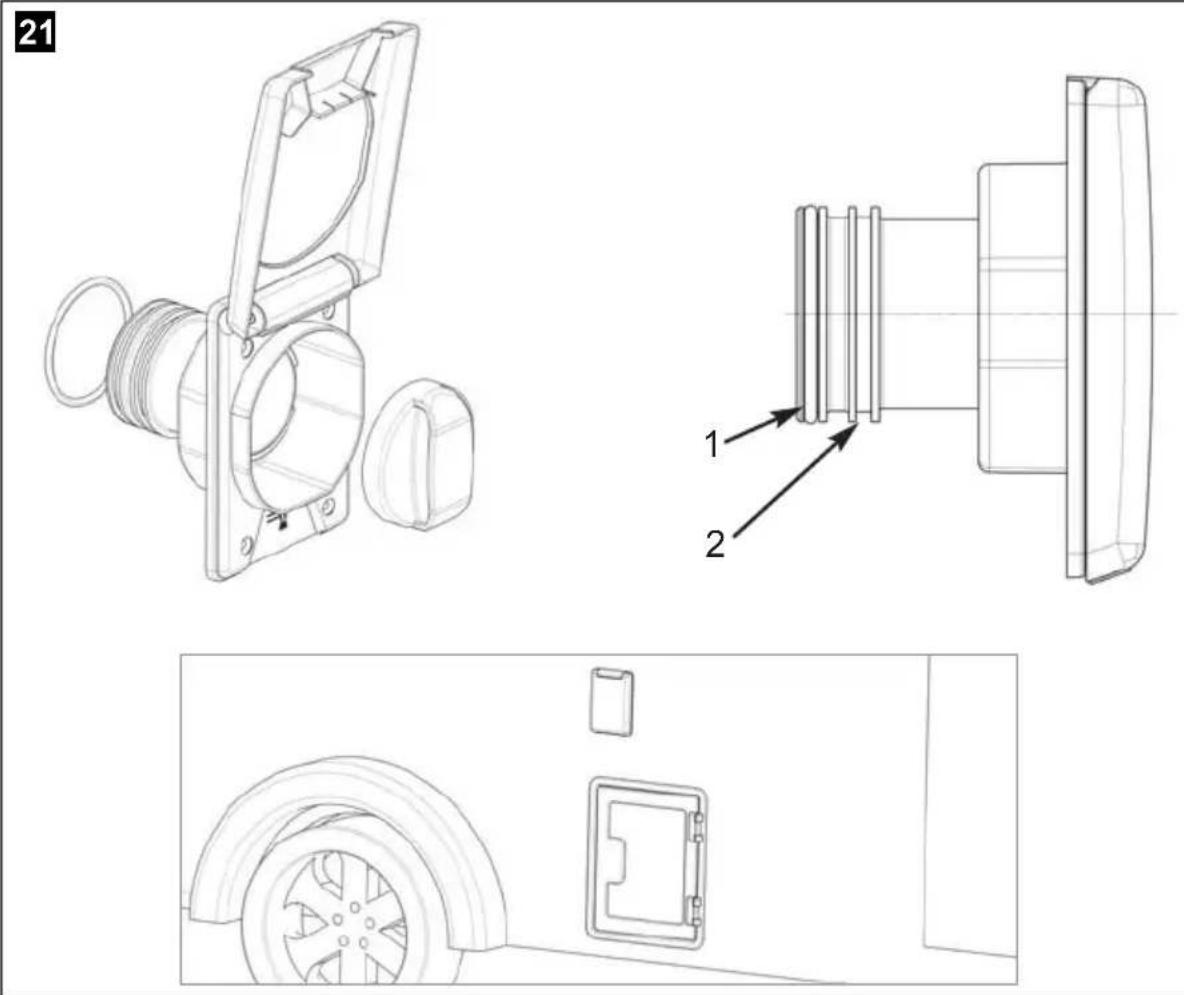

Gebruik voor de inbouw van de tankklep de sjabloon (1), pt. 5.3.1 op vagina 163 om de uitsparing in de wand te make.

Pos. Beschrijving

1 Positie van de O-ring bij wanddiktes 30mm - 50mm
2 Positie van de O-ring bij wanddiktes 20,5 mm - 30 mm

Breng:tussen de buitenwand van het voertuig en de tankklep afldichtings-pasta aan (butylcaoutchouc).

Steek dan de tankklep op de tank en bevestig de tankklep met schroeven.

Smeer de O-ring om het stroef lopen bij het verbinden van de vulopening met het bovenste deel van de tank te vermijden.

De tankklep worden met vier platverzonken schroeven (C4x25) vastgeschroefd (niet meegeleverd).

4.7 Elektrische aansluiting

4.7.1 Systeemschema's

Algemeen systeemschema

WAARSCHUWING!

De elektrische aansluiting要去 doorvakpersoneeluitgevoerd worden.

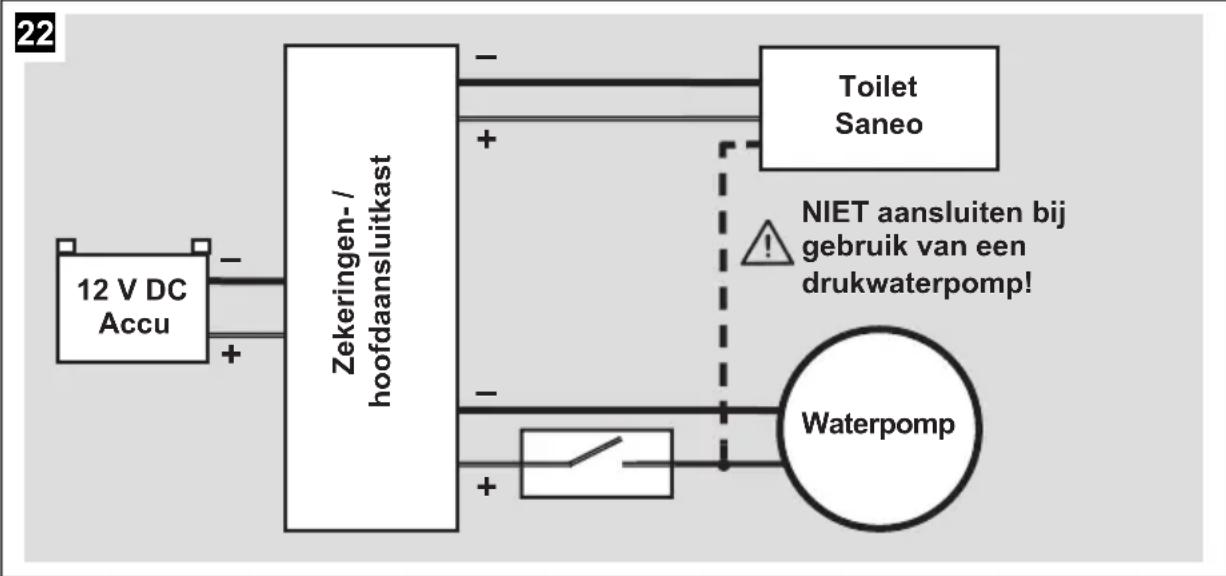

Gelieve volgende instructies voór de installmentie van het cassette toilet in acht te nemen:

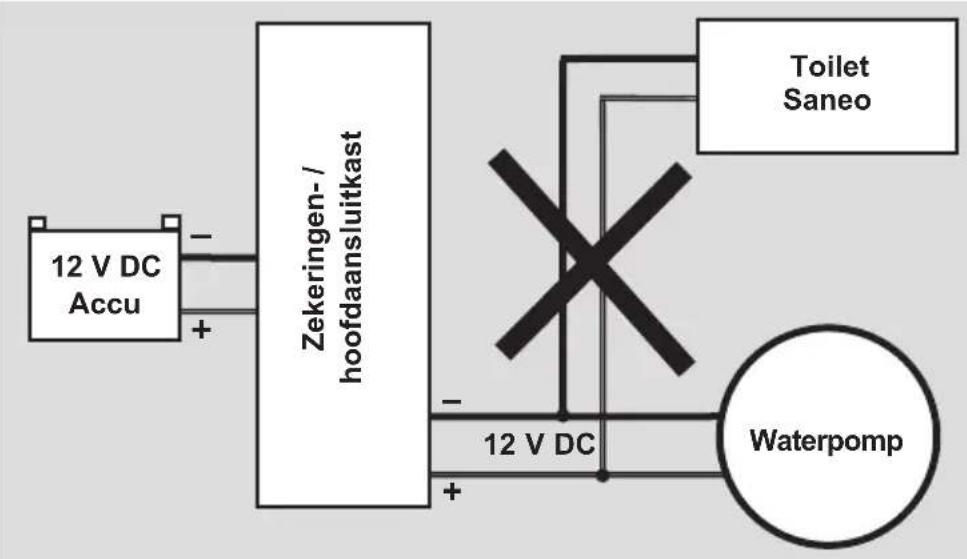

• Sluit het toilet op een eigenv spanningsvoorziening via het hoofdaansluitblok van het voertuig aan (afb. 22).
• Het toilet mag nicht direct tegelijk met andere verbruikers aangesloten worden,,ondat anders functiestoringen of beschadigingen aan de toiletbesturing konnen optreden (afb. 23).
• Een voorzekering is Niet nodig omdat het toilet intern beveiligd is.

LET OP!

Toilet Niet direct tegelijk met andere verbruikers aan de spanningsvoorziening aansluten.

INSTRUCTIE

Schakelschema's vindt u in hoofdst. 5, bijlage!

23

Systeemschema (model Saneo xW met interne waterpomp)

• Voedingsspanning: 12 V=
• Doorsnede 12 V-aansluitkabel: min. 0,75 ~mm^2
• Zekering toiletbesturing: 10 A (automobilzekering geintegreerd)
  Stroomgebruik van de pomp: max. 2 A

24

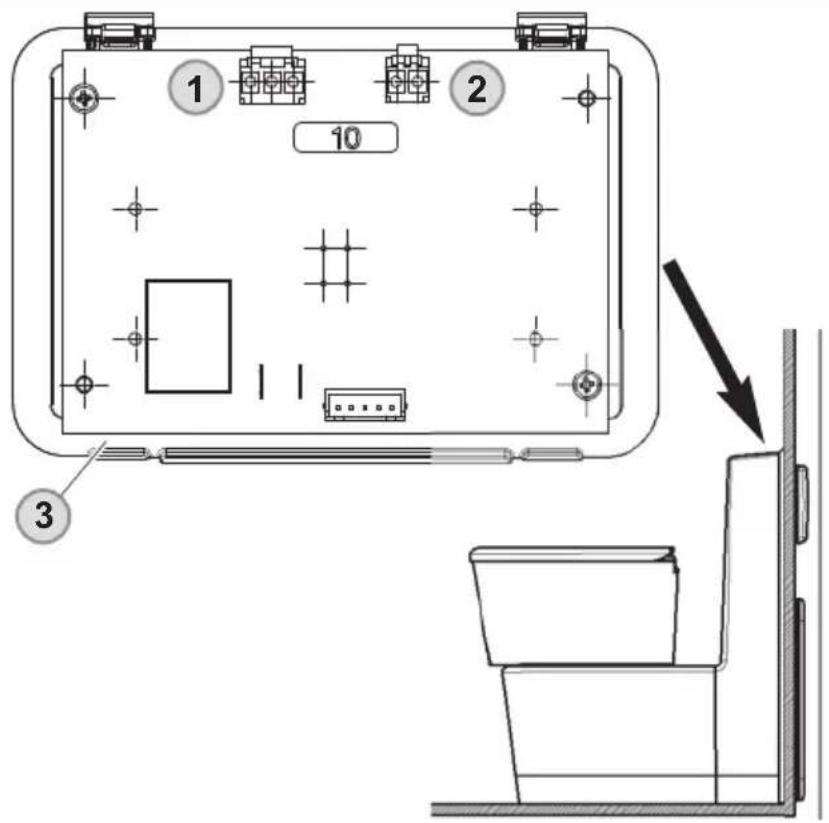

Pos. Omschrijving

1 Aansluiting 12 V-voeding
2 Aansluiting magneetklep
3 Controle- en bedieningsveld

Systeemschema (modellen Saneo B, C/ Saneo xS/ Saneo xLP met externe waterpomp)

• Voedingsspanning: 12 V = =
• Doorsnede 12 V-aansluitkabel: min. 1,5 ~mm^2
• Zekering toiletbesturing: 10 A (automobilzekering geintegreerd)
  Stroomgebruik van de externe pomp: max. 8 A

LET OPI!

De externe waterpomp mag een nominaal vermogen van 100 W Niet overschrijden.

INSTRUCTIE

De externe waterpomp is nicht in de omvang van de levering voorhanden.

Pos. Omschrijving

1 Aansluiting 12 V-voeding
2 Aansluiting magneetklep
3 Aansluiting externe pomp
4 Controle- en bedieningsveld

5 Annex / Anhang / Bijlage / Appendice / Anexo / Παράρτημα / Bilaga / Bilag / Vedlegg / Liite / Załęcznik / Πρυλοχὴne / Priloha

5.1 Circuit diagrams

Schaltschemata

Schakelschema's

Schémas de circuit

Schemielettriciu

View of the PCB of the Aanzicht van de PCB van het tact-switch-tact-switch-panel paneel

Flush type fluid indicator Indicator vloeistof stromingstype

Position for jumper Positie voor jumper

Submersible pump Onderdompelbare pomp

Valve Klep

JST-plug JST-steker

2-pole terminal block 2-polig aansluitblok

4-pole plug 4-polige steker

6-pole plug 6-polige steker

Colours Kleuren

grey grijs

black zwart

blue blauw

red rood

white wit

brown bruin

5.2 Templates

Maßskizzen

Tekeningen

Croquis cotés

Schizzi quotati

Aan de buitenkant van het voertuig aanbrengen!

Sjablonen sterk verkleind/origineel zie doos individuèle verpakking

Sjabloon (4) controle- en bedieningspaneel
