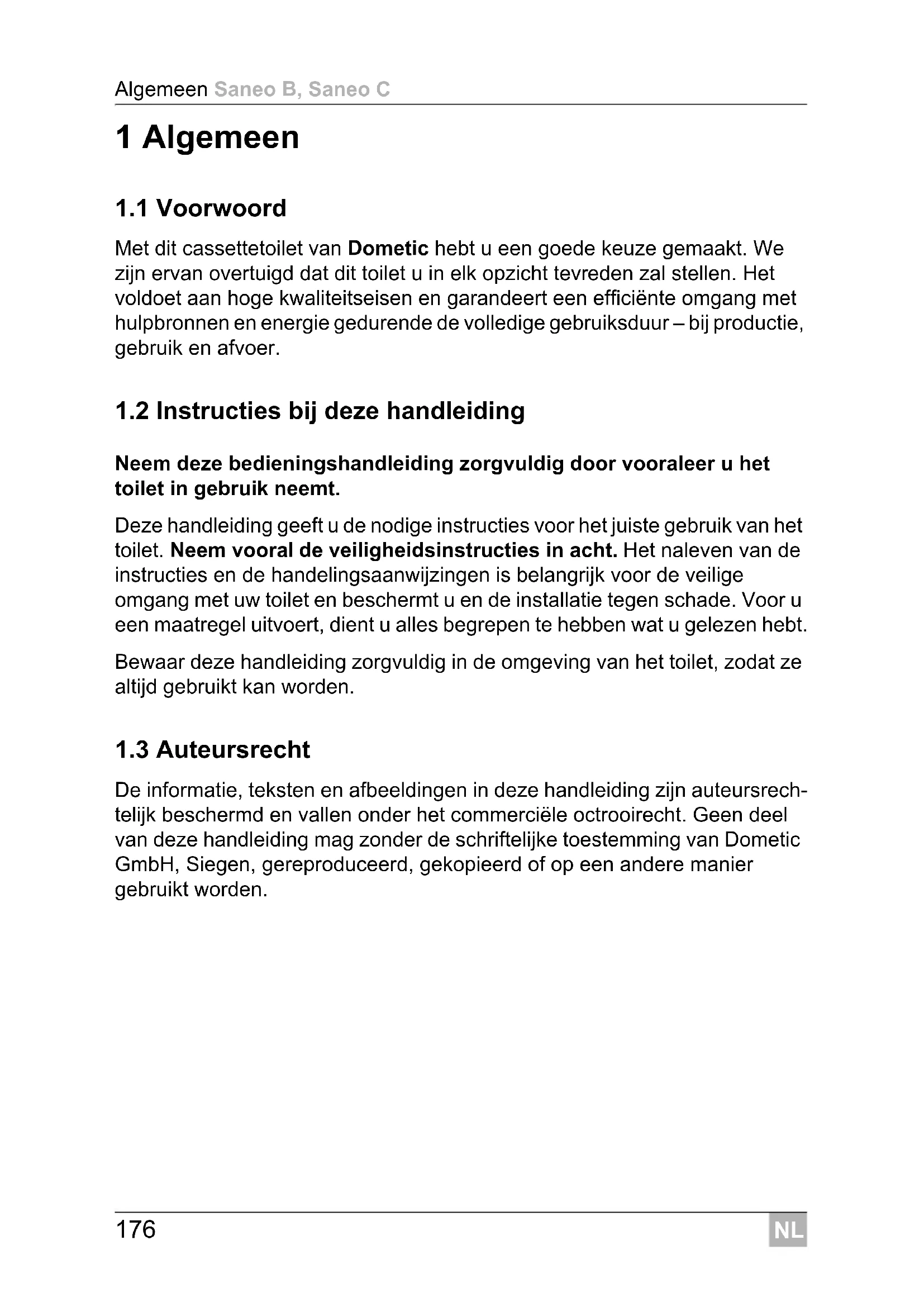

1 Algemeen

1.1 Voorwoord

Met dit cassettoilet van Domatic hebt u een goede keuze gemaakt. We waar ervan overtuigd dat dit toilet u in elk opzicht tevreden zal stellen. Het voldoet aan hoch kwaliteitseisen en garandeert een efficiente omgang met hulpbronnen en energia gedurende de volledige gebruiksduur – bij productie, gebruik en afvoer.

1.2 Instructies bij deze handleiding

Neem deze bedieningshandleiding zorgvuldig door vooraleer u het toilet in gebruik neemt.

Deze handleiding geeft u de nodige instructies voor het juiste gebruik van het toilet. Neem vooral de veiligheidsinstrumenties in acht. Het naleven van de instructies en de handelingsaanwijzingen is belangrijk voor de veilige omgang met uw toilet en beschermt u en de installmentie gegen schade. Voor u een maatregeluitvoert, dient u alles begrepen te hebben wat u gelezen hebt.

Bewaar deze handleiding zorgvuldig in de omgeving van het toilet, zodat ze.altijd gebruikt kan worden.

1.3 Auteursrecht

De informatatie, teksten en afbeeldingen in deze handleiding়n auteursrechtelijk beschermd en vallen onder het commerciale octrooirecht. Geen deel van deze handleiding mag zonder de schriftelijke toestemming van Domatic GmbH, Siegen, gereproduedd, gekopieerd of op een andere manier gebrukt worden.

1.4 Verklaring van de gebruike symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het nicht naleven kan leiden tot letsel.

LET OPI!

Het Niet naleven ervan kan leiden tot materièle schade en de werkking van het product beperken.

INSTRUCTIE

Aanvullende informatatie voor het bedieren van het product.

1.5 Beperking van de aansprakelijkheid

De fabrikant kan in de volgende geallen nicht aansprakelijk worden gesteld voor schade:

• beschadiging van het product door mechanische invloeden en overspanningen
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreiben toepassingen

1.6 Garantie

De wettelijk garantiperiode is van toepassing. Als het product defect is, wandt u zich tot uw specialzaak of tot het filial van de fabrikant in uw land (adressen diechterkant van de handleiding).

Voor de afhandeling van de reparatie of garantie dient u de volgende docu-mentationen mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

1.7 Klantenservice

Domatic biedt een klantenservicenet over heel Europa aan.
Geauthoriseerde klantenservicepunter vindt u op het internet op de website www.dometic.com. Givelve bij contacten met de klantenservice algijd het model, productnummer, serialummer enevt. de MLC-code op te gehen!
Deze informatatie vindt u op het typeplaatje van het toilet.

1.8 Reservenderdelen

Reserveonderdelen können bij de klantenservice van het desbeteffende land verkreten worden.

Informatie over sanitaire producten vindt u op het internet op http://www.dometic.com

1.9 Conformiteitsverklaring

Domatic producten voldoen aan de gespecifieerde eigenschappen conform de desbetreffende Europese richtlijnen.

De actuèle conformiteitsverklaring=kunt u bij Dometic GmbH, Siegen, direct aanvragen.

Dometic

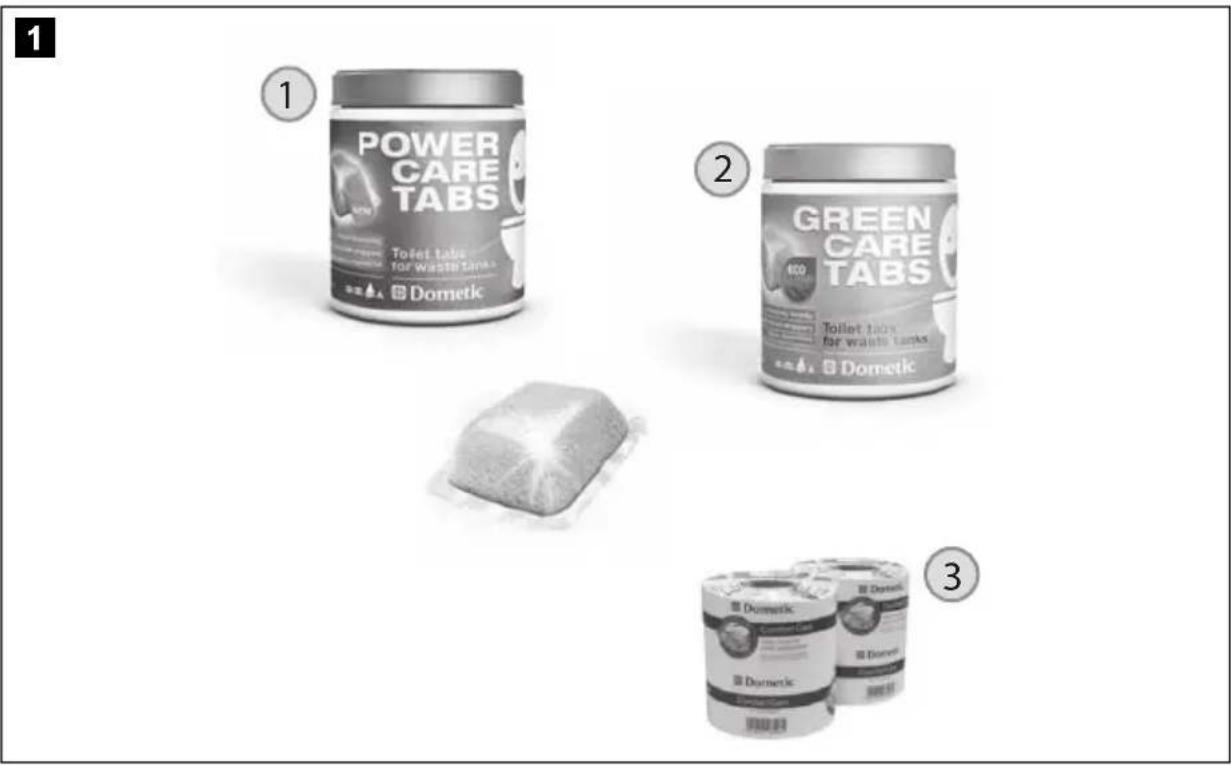

Met de „Domatic CARE"-serie bildet Domatic hoogwaardige sanitaire producten voor uw toilet. Deze producten helpen u om het gebruik van het toilet comfortabeler en hygienischer te makeen en ze+zijn in de toebehorenhandel verkrijgbaar.

Dometic POWER CARE TABS (1)

Uiterst doeltreffend product voor de fecaliëntank, breekt fecaliën af en verhindert onaangename geuren:

• krachtig en voordelig
• verpakt in zelfoplossende folie
• slechts 1 tab per tankvulling
• voor alle mobiele toiletten bruikbaar
• plaatsbesparende verpakking
• hoeveelheid per doos: 16 stuks

Dometic GREEN CARE TABS (2)

Uiterst doeltreffend product voor de fecaliëntank, breekt fecaliën af en verhindert onaangename geuren:

• krachtig en milieuvriendelijk
• slechts 1 tab per tankvulling
• voor alle mobiele toiletten bruikbaar
• plaatsbesparende verpakking
• hoeveelheid per doos: 16 stuks

Dometic COMFORT CARE (3)

Special, snel oplosbaar toiletpapier voor comfort zoals thus:

• snel oplosbaar
• voorkomt verstoppingen van het toilet
  2-lagig
• extra zacht
• vergemakkelijk het legen van de fecaliëntank
• hoeveelheid per verpakking: 4 stuks

Gebruik van sanitaire producten

Gelieve bij het gebruik van sanitaire producten de gebruikstips op de verpakking in acht te nemen.

Afvoer

Om de recycling van de recyclebare verpakkingsmaterialen te garanderen,要去 denze op deplaatselijkke verzamelplaats afgegeven worden. Het toestel要去 aan een gespecialiseerde afvalverwerkende onderneming toevertrouwd worden, die voor de recycling van de recyclebare aandelen en de deskundige afvoer van de rest zorgt.

2 Veiligheidsinstructies

2.1 Gebruik volgens de voorschriften

Dit toilet is voor de inbouw en het gebruik in vrijijdsvoertuigen, zoals caravans of mobilhomes bestemd.

INSTRUCTIE

Dit toilet is voor een personengewicht van max. 150kg bestemd.

2.2 Verantwoordelijkheid van de gebruiker

WAARSCHUWING!

• Personen die dit cassette toilet bedieren,要去en met de veilige omgang vertrouwd zijn en要去en de instructies van deze bedieningshandleiding kennen.
• Dit toestel kan door kinderen vanaf 8aar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijkke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig+kennen gebruiken. Ook dienen zeinzicht te hebben in de bevaren die het gebruik van het toestel met zich meebrengt.
• Reiniging en gebruikeronderhoudogens Niet door kinderen zonder begeleiding worden uitgevoerd.
• Er moet toezicht worden gehonden op kinderen, zodat ze nicht met het toestel gaan spelen.

2.3 Gebruik van de sanitaire producten

VOORZICTIG!

• Bewaar sanitaire producten buiten het bereik van kinderen.

LET OPI!

• Neem vór het gebruik van sanitaire middelen bij het gebruik en de reiniging van het toilet de gebruiksinstrumentes op de verpakking in acht.

INSTRUCTIE

• Traditioneel toiletpapier kan het toilet verstoppen. Gebruik Domatic COMFORT CARE, een special snel oplosbaar toiletpapier.

2.4 Werkzaamheden en controles aan het toilet

Laat onderhouds- en servicewerkzaamheden door vakpersoneel uitvoeren.

Uitzonderingen

• Regelmatig smeren van de in de hoofdstuk „Onderhoud" op pagina 200 genoemde afldichtingen
• Demontage van de cassetteafdichting

VOORZICHTIG! Gevaar voor verwonding!

Vermijd het per ongeluk sluiten van de toiletschuifijdens het reinigen en smeren.

3 Modelbeschrijving

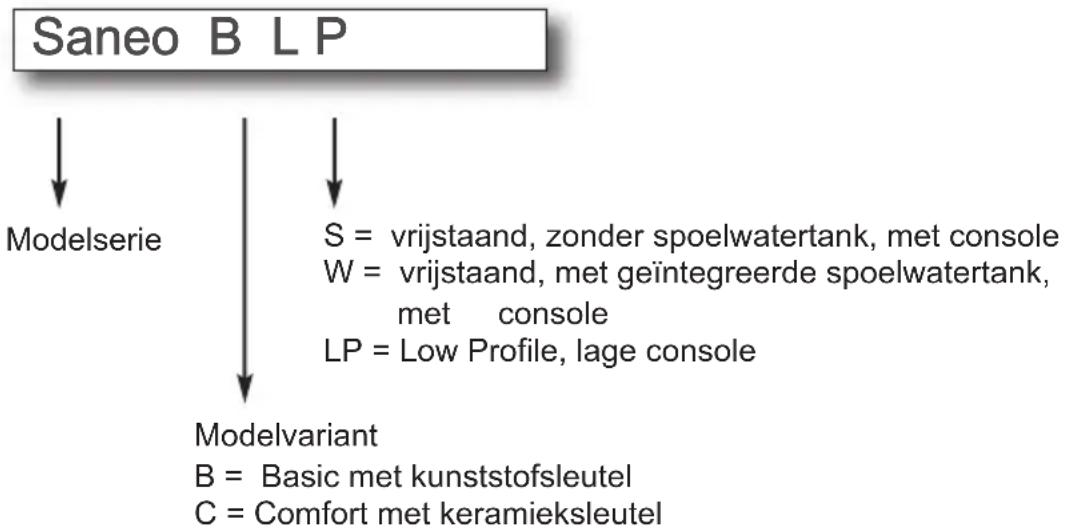

3.1 Modelaanduiding

Voorbeeld:

Het cassettoilet Saneo bestaat uit een in het voertuig vast geinstalleerd toilet en een uitneembare, verplaatsbare cassette als vuilwatertank. De cassette is van buiten door een deur toegankelijk. Afhankelijk van het model krijgt het toilet het spoelwater uit een in de behuizing geinteggreerde tank of uit de verswatertank van het voertuig.

De volgende modeluitvoeringen zijn leverbaar:

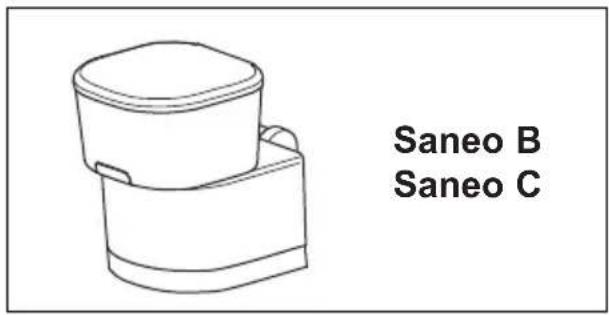

• Saneo B, Saneo C: vrijstaand, zonder watertank, zonder console

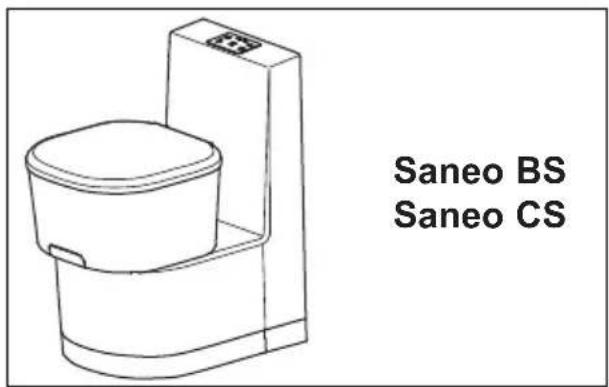

• Saneo BS, Saneo CS: vrijstaand, zonder watertank, met console

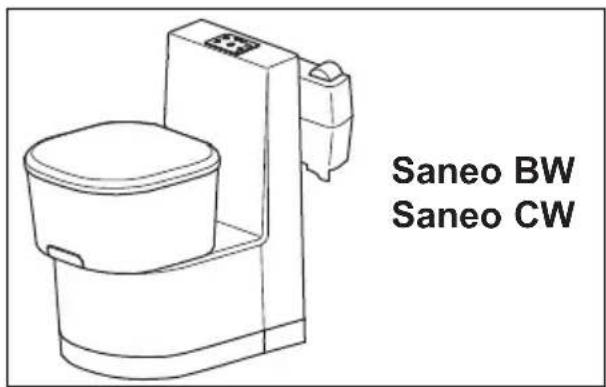

• Saneo BW, Saneo CW: vrijstaand, met watertank in de console

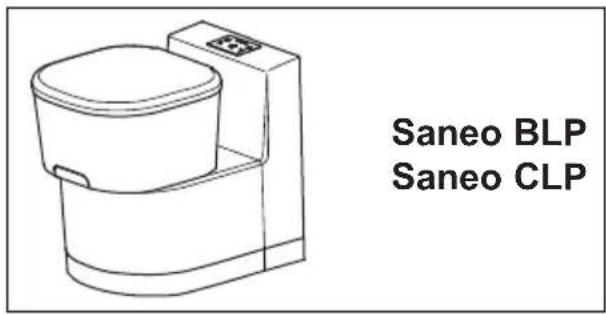

• Saneo BLP, Saneo CLP: vrijstaand, zonder watertank, lage console

3.2 Typeplaatje van het toilet

Het typeplaatje bevat alle belangrijke gevevens. Het bevat de modelaanduiding, het productnummer en het seriennummer. Deze gevevens hebt u nodig bij alle contacten met de klantenservice of voor het bestellen van reserveonderdelen. U vindt het typeplaatje in de cassettebehuizing na het uitnemen van de cassette.

1

Pos. Omschrijving

1 Modelnummer
2 Productnummer
3 Serienummer

	Dometic Saneo
Voedingsspanning: 12 V==
Stroomverbruik: max. 2 A bij interne pomp max. 10 A bij externe pomp
Afmetingen: die informatatie in de inbouwhandleiding
Bedrijftemperatuur: 0 °C tot +50 °C
Inhoud: 16 l (cassettetank)	7 l (verswatertank, optioneel)
Keurmerk:	CE N1 10 R-047317

INSTRUCTIE

Watervoorziening (pomp aan voertuigzijde):

Het toilet heeft aan voertuigzijde min. 7 l/min aan de uitgang van de slangaansluiting van het toilet nodig om voldoende spel-capaciteit met min. 5 l/min te garanderen.

3.4 Uitleg bij de componenten

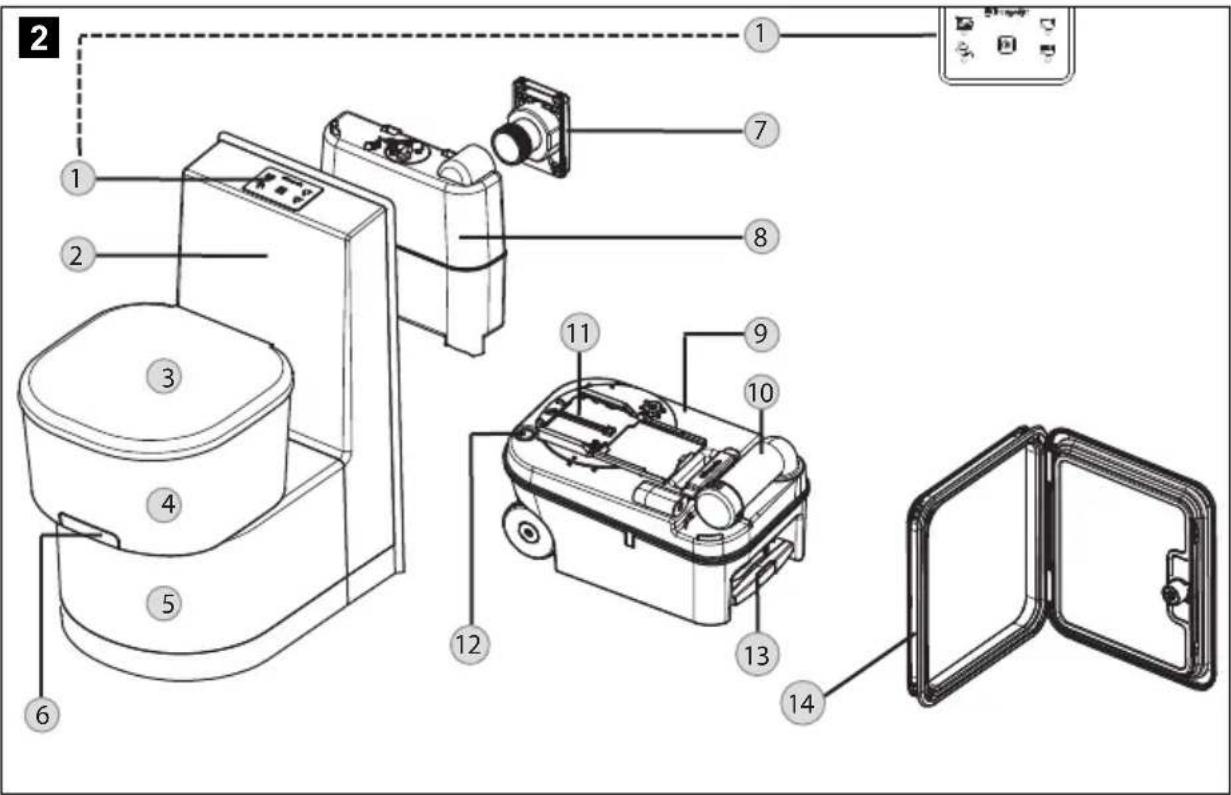

Positie in afb. 2, Omschrijving pagina 187

1 Vulstandindicatie/spoeling (controle- en bedieningseenheid)

2

C

0

n

3 Zitting (deksel/bril):

• Saneo Comfort-modellen met automatisch sluitsysteme ("Autoclose")
• Saneo Basic-modellen zonder automatisch sluitsysteme ("Autoclose"-montagekit optioneel)

4 Toiletpot van kunststof of keramiek
5 Behuizing voor cassettetank
6 Afvoerschuif voor de toiletpot
7 Tankklep (optie: afsluitbare tankklep), alleen Saneo BW/CW
8 Geintegreerde verswatertank, alleen Saneo BW/CW
9 Cassettetank

Positie in afb. 2, Omschrijving
pagina 187

10 Afvoeraansluiting
11 Schuif op de cassette
12 Ontluchtingsknop voor lediging

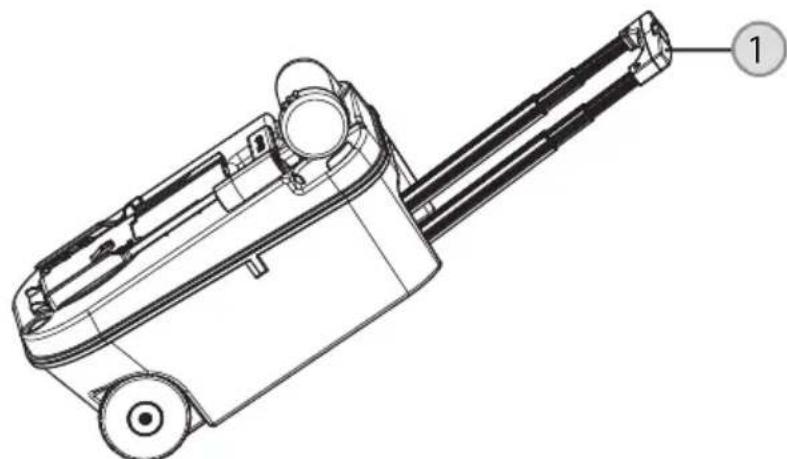

13 Uittrekbare handgreep (cassettetank is verplaatsbaar)
14 Servicedeur

4 Gebruik van het toilet

4.1 Reiniging

Voor het eerste gebruik van het toilet raden we aan om het toilet van bennen en buiten te reinigen. Gebruik een zachte doek en laww water met een mild reinigingsmiddel. Waservoigens de oppervlakken met holder water af. Om veranderingen aan het materiaal te vermijden, geen scherpe, korrelige of sodahoudende reinigingsmiddelen (geen schuurmiddelen) gebruiken.

VOORZICTHIG!

Reinigungsmiddelen voor het toilet mogen geen chloor of alcohol bevatten!

LET OPI!

Geen politoer voor de reiniging gebruiken.

INSTRUCTIE

Gebruik voor de regelmatige reiniging van de toiletpot een mild en kleurloos reinigingsmiddel.

4.2 Cassetetank voorbereiden

Vóor u het toilet voor de eerste keer gebruikt:

Open de servicedeur.

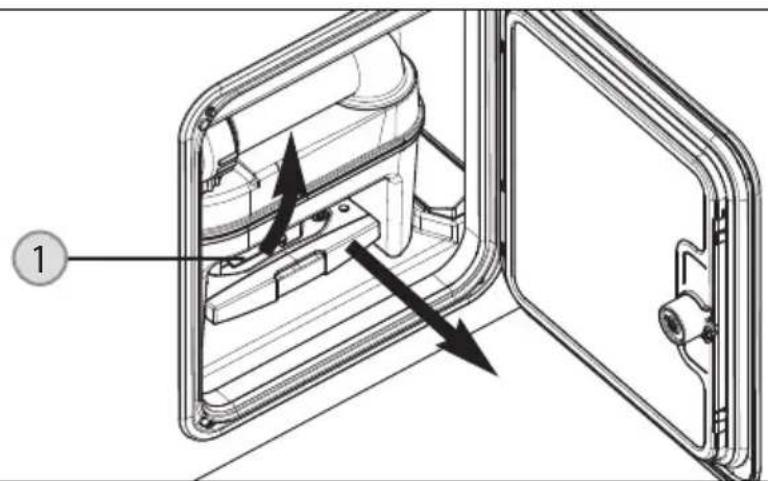

Ontgrendel de cassettetank door de beveiliging (afb. 1 1, pagina 189) maar boven te drukken.

INSTRUCTIE

Voor het comfortabile gebruik en votte bediening要去 de cassetteschuif permanent gesmeerd�<|im_start|>

Trek de cassettetank eruit. Bij het uittrekken要去 een watstand overwonnen worden.

INSTRUCTIE

Bij uitgenomen cassette is de schuifgreep aan de toiletbehuizing vergrendeld. Niet aan greedp trekken! De cassette kan bij een geopende schuif Niet geplaatst worden.

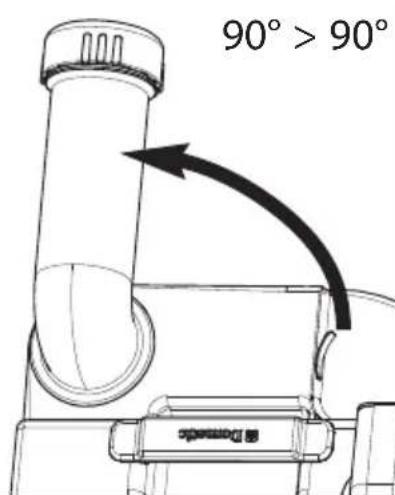

Plaats de cassettetankrechtop en draai de afvoeraansluiting ca. 90^ maar boven.

INSTRUCTIE

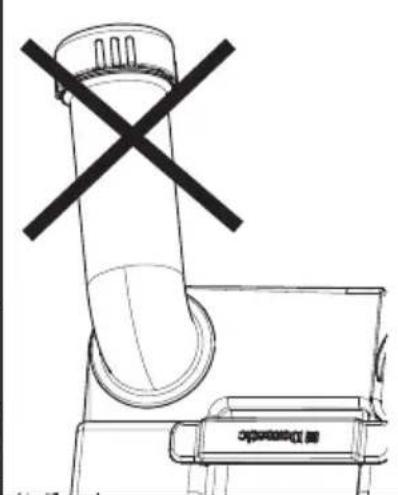

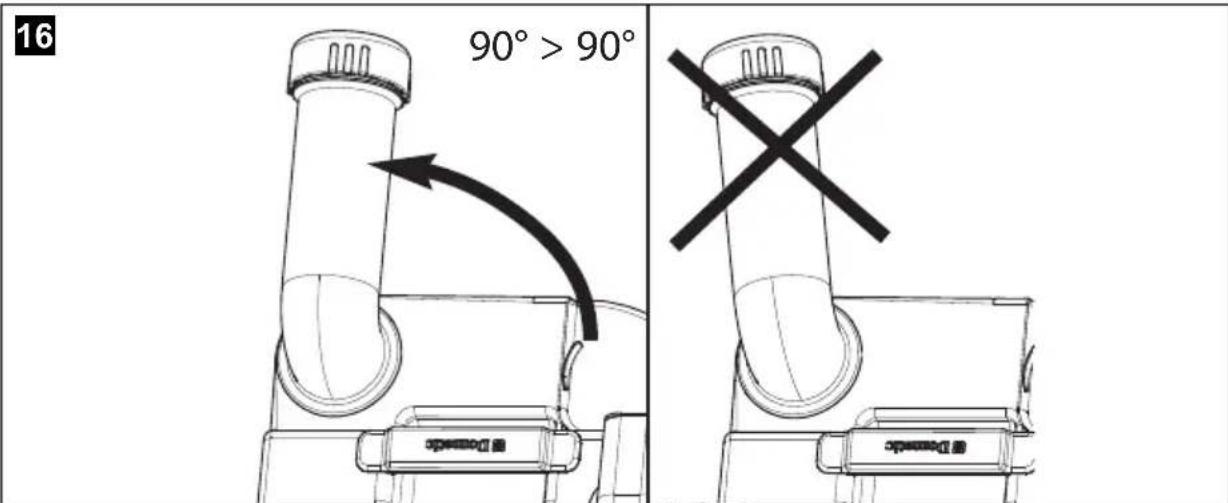

De aansluiting nicht verder dan 90^ draaien, anders zouDEXe kunnen loskomen.

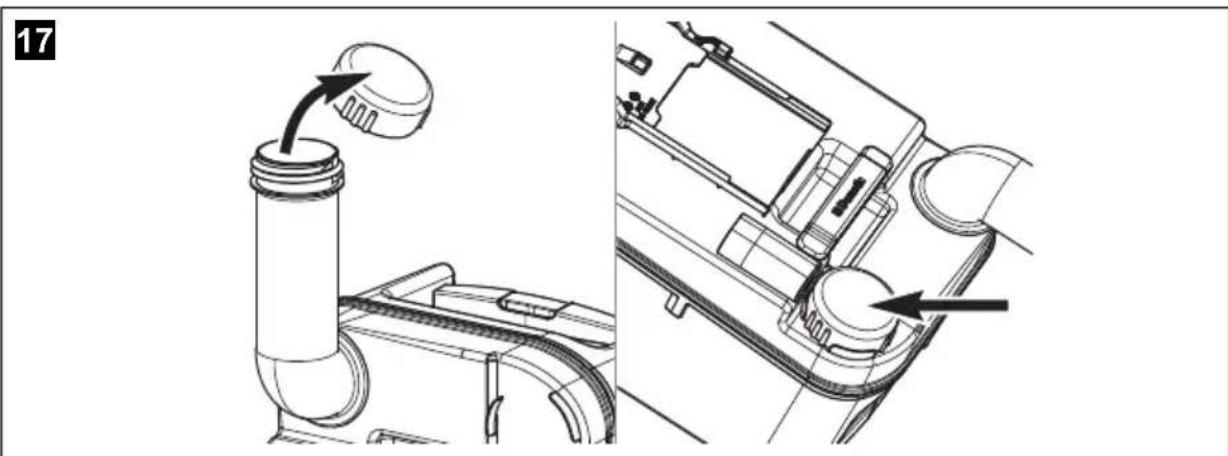

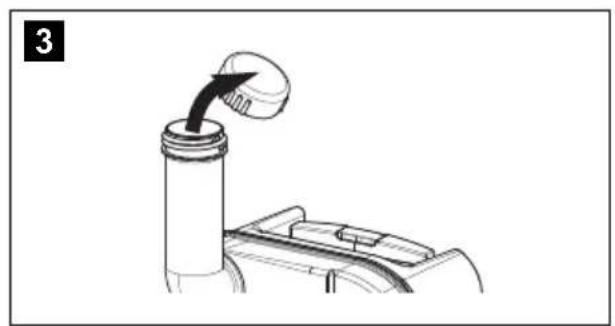

Verwijder de afsluitkap (afb. 3, pagina 190).

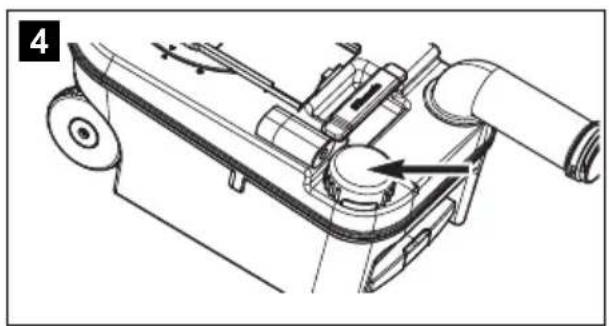

Steek de afsluitkap op de weergegeven positie op de cassette (afb. 4, pagina 190).

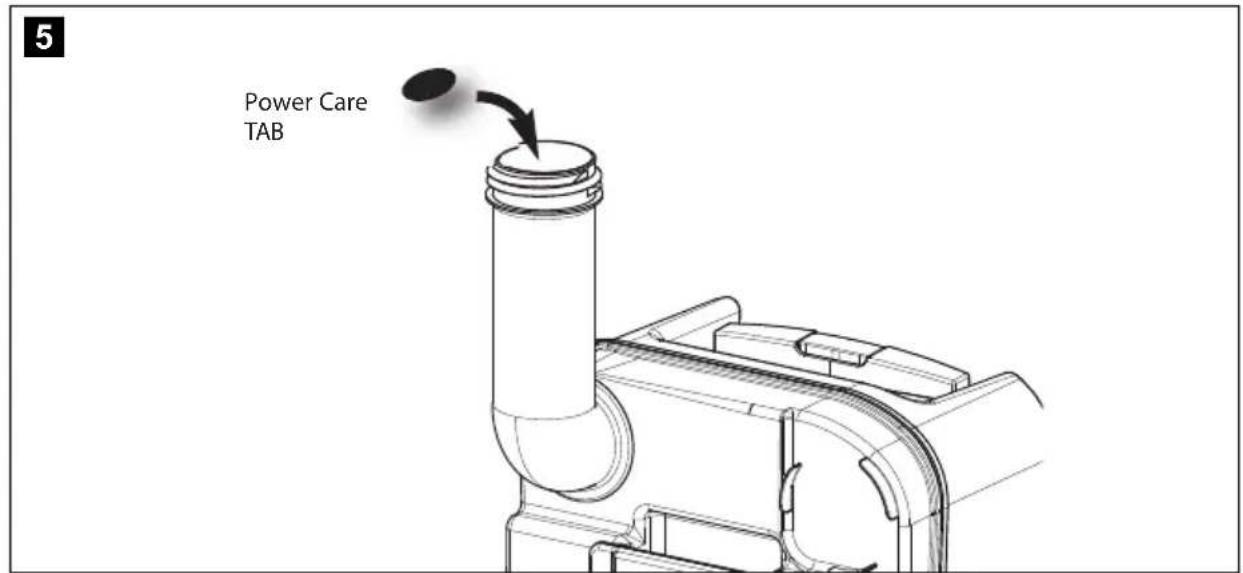

Gooi via de aansluiting een Domatic Power CARE tab overeenkomstig de gebruiksaanwijzing (hoofdstuk „Domatic sanitaire producten" op pagina 180) in de cassettetank.

LET OP!
Let erop dat de tank makkelijk ingeschoven kan worden. Zorg ervoor dat de tank Niet gegen andere voorwerpen of bouwdelen stoot.

Plaats de cassettetank terug en schuif deze tot aan de aanslag maar binnen.
De vergrendeling van de tank sluit bij het inschuiven vanzelf. Controller toch of de cassettetank goed is bevestigd.
Sluit en vergrendel de serviceur.

4.3 Verswatertank vullen

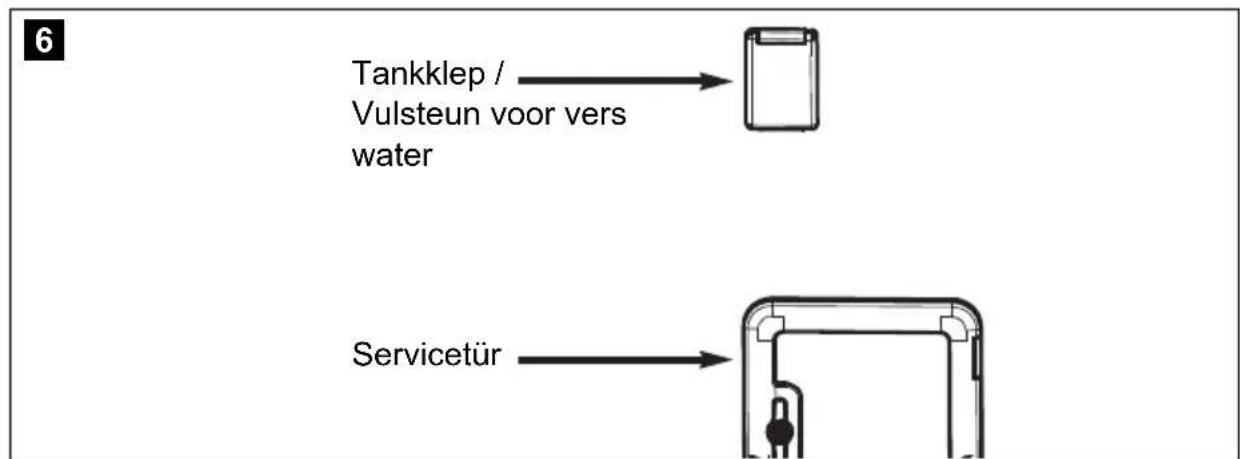

Vul de verswatertank via de vulaansluiting aan de buitenkant van het voertuig. De hoeveelheid is afhankelijk van de gebruike tank (geintegreerde tank bij de modellen Saneo BW en Saneo CW, = 7 liter).

4.4 Controle- en bedieningseenheid

Tact-Switch-bedieningseenheid (standaard bij Saneo Basic)

Druk voor de bediening van de spoeling met een vinger op de schakelaar (afb. 7 1a).

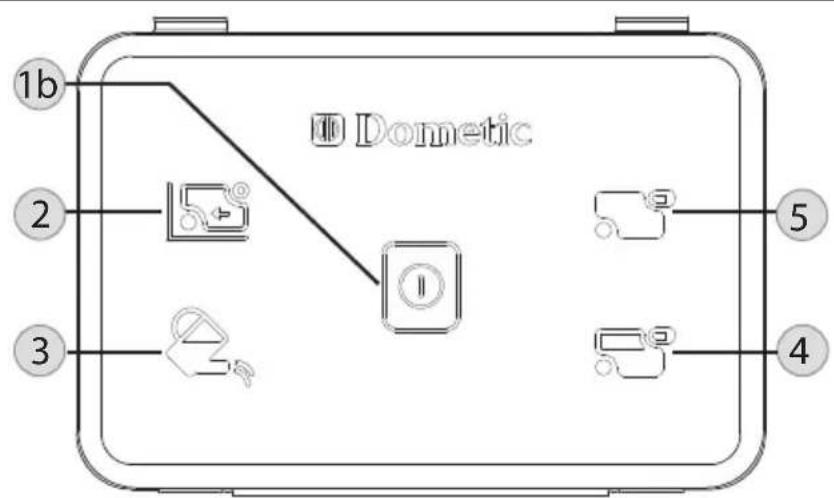

Touch-Switch-bedieningseenheid (standaard bij Saneo Comfort)

Raak voor de bediening van de spoeling* het bedieningsveld in het bereik van de schakelaar (afb. 8 1b) met een vinger aan. Plaats of leg geen voorwerpen op het oppervlak om de spoeling Niet ongewild te activeren.

• Een Touch-Switch-bedieningsveld kan vooringestelde spelprogramma's bevatten (intervalspoeling).

Uitleg bij de bedieningseenheid

Positie in

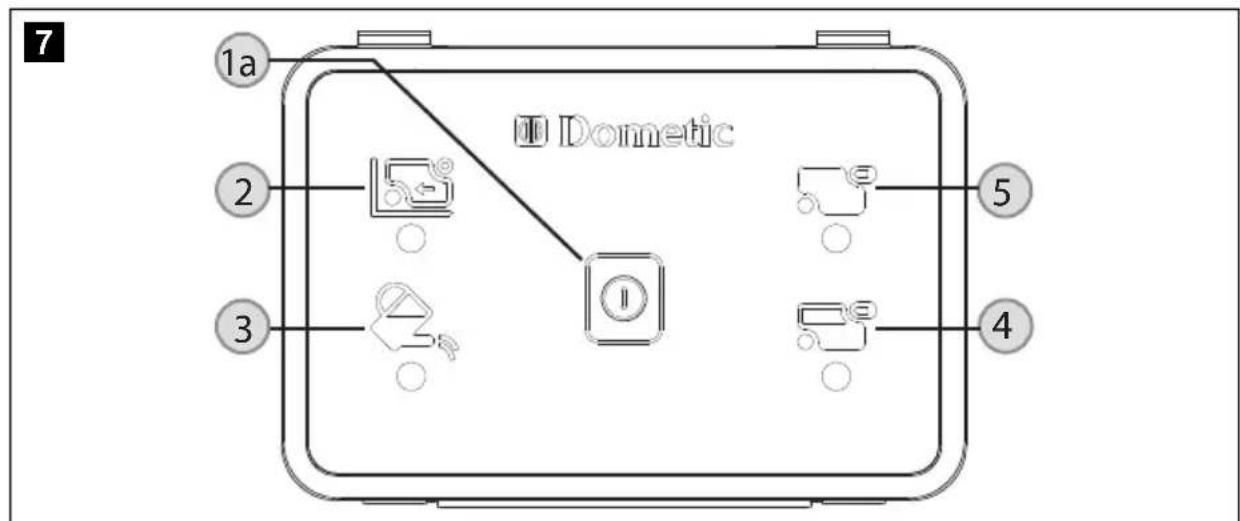

afb. 7, pagina 191, Omschrijving

afb. 8, pagina 192

1a Toets „spoelen"
1b Contactschakelaar „spoelen"
2 Indicatie "cassettetank weggenomen"
3 Indicatie ,verswatertank vullen
(bij gezbruik van de boordeigen tank Niet alsigtijd aangesloten)
4 Indicatie "cassettetank 3/4 vol"
5 Indicatie „cassetetank vol"

4.5 Intervalspoeling (alleen optioneel)

Het toilet is met een intervalspoeling uitgerust. Hierbij wordt water met korte stoten in de toletpot gespompt om een verbeterde spoeling en reiniging te bereiken. De spoeling en reiniging zijn van de ter beschikking gestelde waterhoeveelheid in het voertuig afhankelijk.

4.6 Gebruik van het toilet

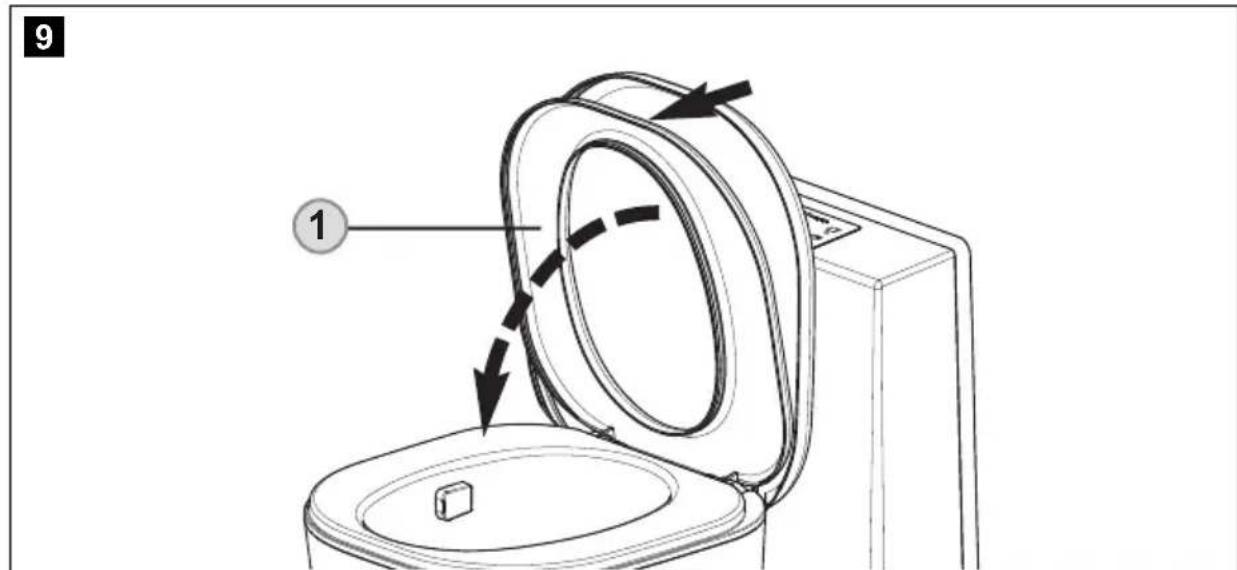

De toiletzitting (afb. 9 1) is in de geopende 90^ -positie gegen het vallen beveiligd. Bij Saneo Comfort-modellen met automatische sluiting (Autoclose) gaat de zitting langzaam maar beneden als u erop drukt.

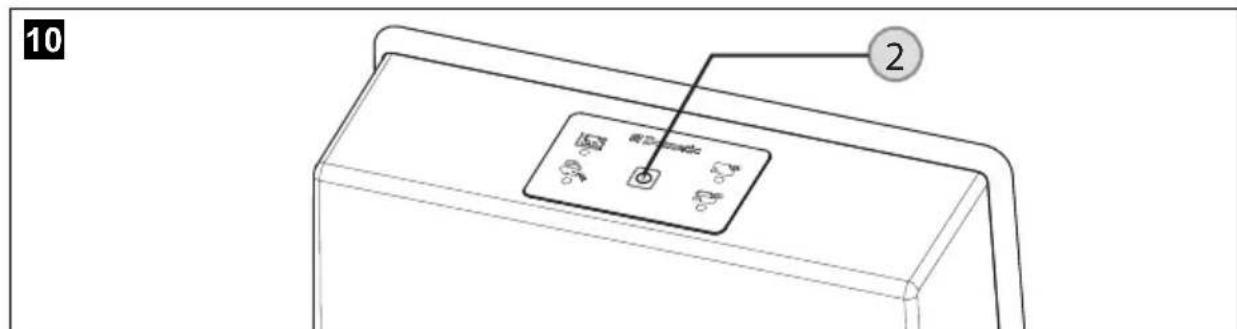

Druk voór het gebruik op de spoeltoets (afb. 10 2, paginga 193) om een beetje water in de pot te lately lopen. Een spoelbewerking is tot 20 seconden beperkt, onafhankelijk van de duur van het indrukken van de toets. Het schakelen van de relais kan hoorbaar zich.

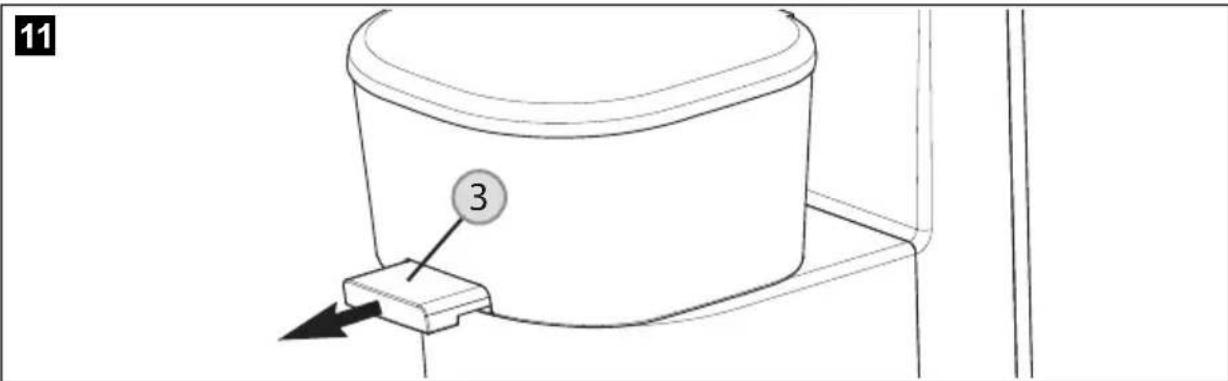

Trek de schuif (afb. 11 3, pagina 194) maar voren.
Laat de schuif tijdens het gebruik geopend.

Druk na het gebruik opnieuw op de spoeltoets (afb. 10 2, paginga 193) om de pot te spoelen.
Sluit de schuif (afb. 11 3, pagina 194).

INSTRUCTIE

De schuif moetijdens het rijden gesloten zijn en er mag zich geen vloeistof boven de schuif bevinden.

Een lichte watertand bij het sluiten van de schuif is voelbaar vanaf een afstand van ca. 10mm tot de behuizing. De schuif is gesloten als de schuifgreep (afb. 12 3) Niet boven de toiletbehuizing uitsteekt (afb. 13, vagina 194). Anders kan de cassettetank er nicht uitgenomen worden.

De cassettetank heeft een capaciteit van 16 l. Als de indicateatie (afb. 14 1) oplicht, is de tank voor ca. 3/4 bevuld. Dat betekent dat het toilet nog slechts enkele keren gebruikt kan worden.

INSTRUCTIE

Bij een 3/4 gezulde cassette is het gebruik alleen nog met open schuif möglichk. In schuine positie (bijv. permanent hellen van het voertuig) mag de cassette slechts 3/4 gezuld zich. Het overlopen door de ontluchting is möglichk.

4.7 Cassetetank legen

Leeg de cassetetank als de LED van de vulstandindicatie brandt:

Verwijder de cassettetank zoals in hoofdstuk „Cassettetank voorbereiden" op pagina 188 beschreiben.
De cassettetank heeft geintegreerde wielen en een uittrekbare handgreep. Voor de ontgrendeling van de handgreep drukt u de knop (afb. 15 1) in het midden van de greedp in. Trek de greedp er tot aan de aanslaguit.
Breng de tank maar de dichtst bijzijnde afvoerplaats.

15

LET OP!

Schud de cassettetank nicht krachtig.
- Hang de cassettetank voor het transport Niet aan een fiets of een ander voertuig.
- Leg geen zware voorwerpen op de cassetetankijdens het transport.

De behuizing en de wielen worden hierdoor beschadigd.

Om de handgreep opniew in+zijn oorspronkelijke positie te brengen, drukt u op de ontgrendelingstoets van de handgreep en schuift u de greep terug in de cassette.

Plaats de cassettetankrechtop en draai de afvoeraansluitingaar boven (afb.16,pagina 196).
Verwijder de afsluitkap (afb. 17, pagina 196).
Steek de afsluitkap op de weergegeven positie op de cassette (afb. 17, pagina 196).

INSTRUCTIE

De aansluiting nicht verder dan 90^ draaien, anders zouDEXE kunnen loskomen.

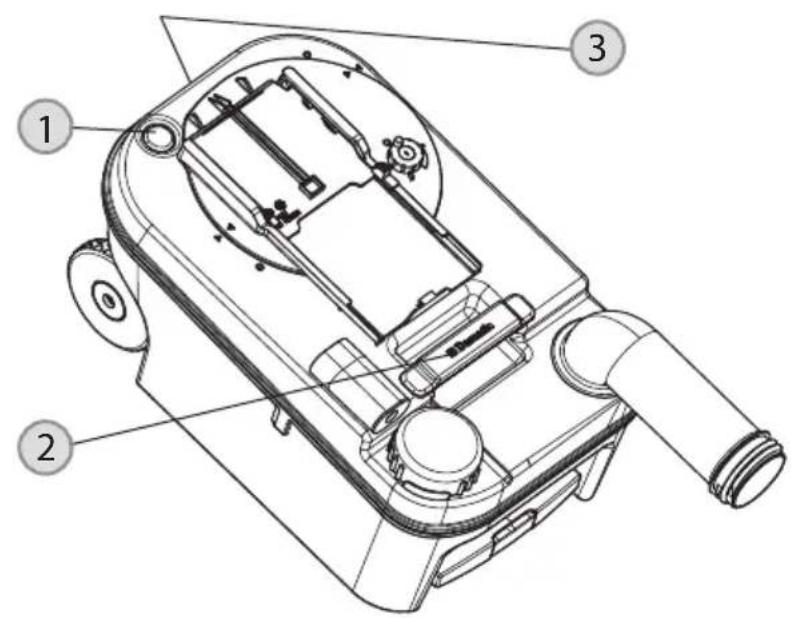

Houd de cassettetank aan de handgreep (afb. 18 2) met de ene hand vast, verwijl u de tank met de andere hand aan de behuizing (afb. 18 3) zo vasthoudt dat u de ontluchtingsknop (afb. 18 1) tijdens het legen kunt indrukken.

18

Druk pas op de ontluchtingsknop als de afvoeraansluiting maar onderen wijst!

De tank leegt gelijkmatig en zonder spatten.

Spoel de cassetetank na het legen zorgvuldig met water UIT.

Maak de tank verwolgens opnieuw gebruisklaar zoals in hoofdstuk „Cassetetank voorbereiden" op pagina 188 beschreiben, voor u deze in het toilet plaatst.

Verwijder grove verontreinigingen van de wielen van de cassettetank om krassen in de cassettebehuizing te vermijden.

LET OP!

Reinig de cassetetank van binnen nicht met een hagedrukreiniger. De vlotter voor de vulstandindicatie kan hierdoor schade oplopen.

4.8 Toiletzitting positioneren

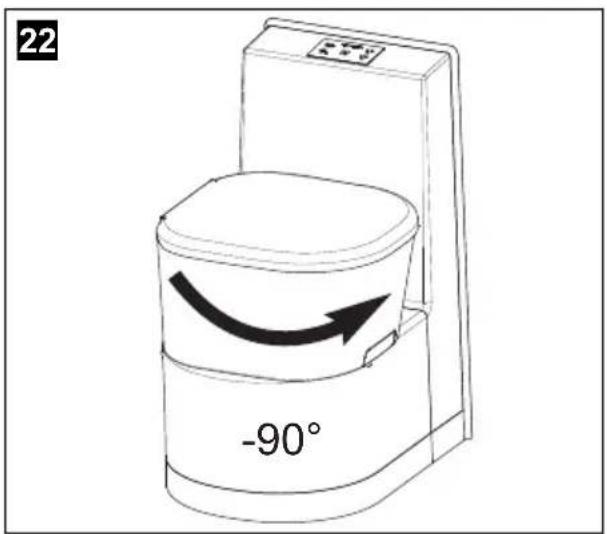

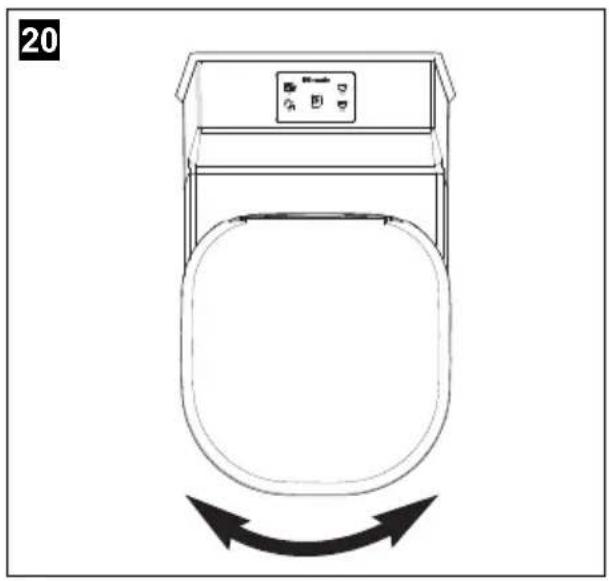

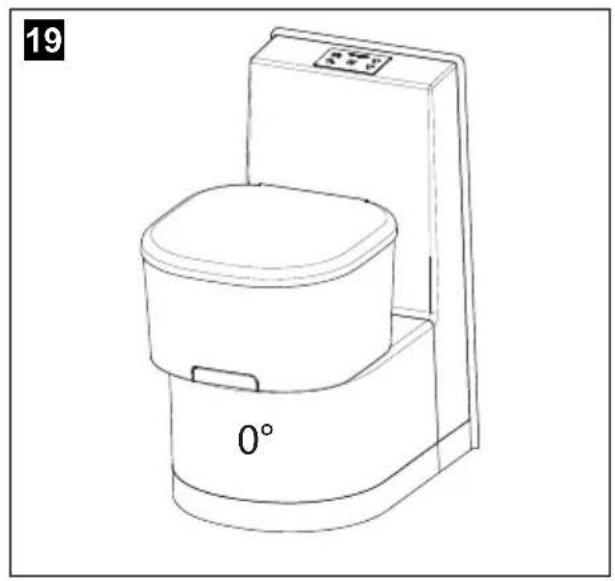

Het bovendeel van het toilet is vanuit de basispositie 180^ draaabaar (traploos), telkens 90^ in beidenrichtingen. Een begrenzing verhindert het stoten van het bovendeel gegen de console.

4.9 Gebruik in de winter

U kunt het cassettoilet ook in de winter gebruiken, zolang toilet en cassettetank zich in een vorstvrije ruimte bevinden.

Als dit nicht het geval is, leeg dan de verswatertank, de cassettetank en de waterleiding van de verswatertoevoer.

Hierdoor wordt schade door vorst vermeden (hoofdstuk „Buitenbedrijfstelling" op pagina 199).

LET OPI!

Gebruik geen antivirusiesmiddelen. Deze middelen können het cassette toilet beschadigen.

4.10 Buitenbedrijfstelling

Leeg de verswatertank en het waterleidingsystem volledig als u het toilet gedurende langere vrij bedrijf stelt.

Reinig het toilet zorgvuldig.
Druk op de spoelknop tot er zich geen watereer in de leidingen bevindt.
Onderbreek de stroomvoorzieningaar het toilet.
Leeg verwolgens de cassetetank en spel deze zorgvuldiguit. Reinig de cassette. Sluit de afvoeraansluiting Niet om de cassetetank te laten drogen.
Reinig en smeer alle affdichtingen en bewegende delen van het toilet en van de cassettetank (hoofdstuk „Onderhoud" op pagina 200) en herhaal deze maatregel voór de heringebruikneming.

5 Onderhoud

Reinig de toiletpot regelmatig.

Informatie over sanitaire producten vindt u op het internet op:

http://www.dometic.com

Alle afdichtingen aan het toilet en de cassettetank regelmatig schoonmaken en smeren. Voer deze actie bij frequenter gebruik maandelijks of na 3 - 5 ledigingen van de cassette uit. Gebruik vet of spray op basis van silicone.

We raden de volgende producten aan:

• Vet: OKS 1110
  Spray: OKS 1111

VOORZICTHIG!

Het per ongeluk sluiten van de schuifijdens het reinigen en het smeren kan verwondingen veroorzaken!

INSTRUCTIE

De cassetteschuif moet volledig gesmeerd zich voor het comfortabele gebruik en een betere bediening.

5.1 Spoelsproeier reinigen

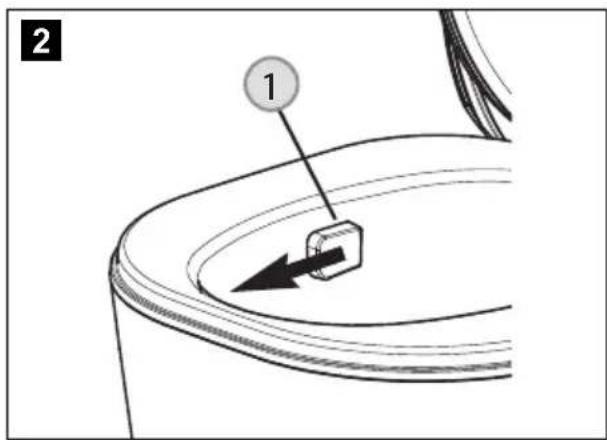

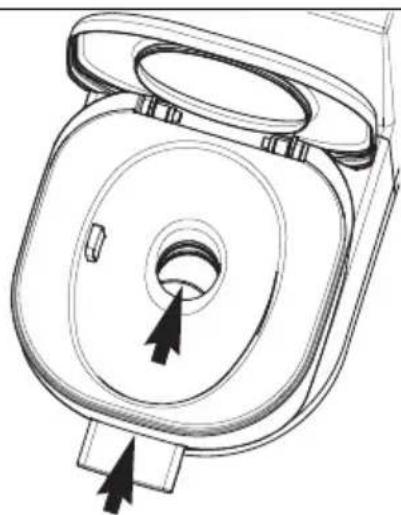

Trek de afdekking van de spoelsproeier (afb. 2 1) in de weergegevenrichting af.

Verwiider vuil of afzettingen met een doek of een zachtberostel.

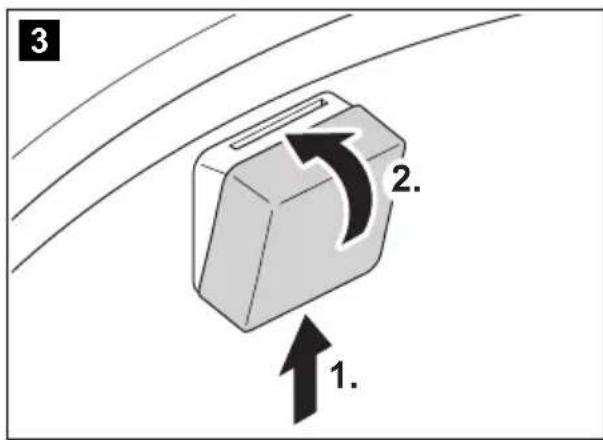

Steek de afdekking van de spoelsproeier er op de weergegeven manier weeer op (afb. 3, pagina 201).

5.2 Schuifstangen smeren

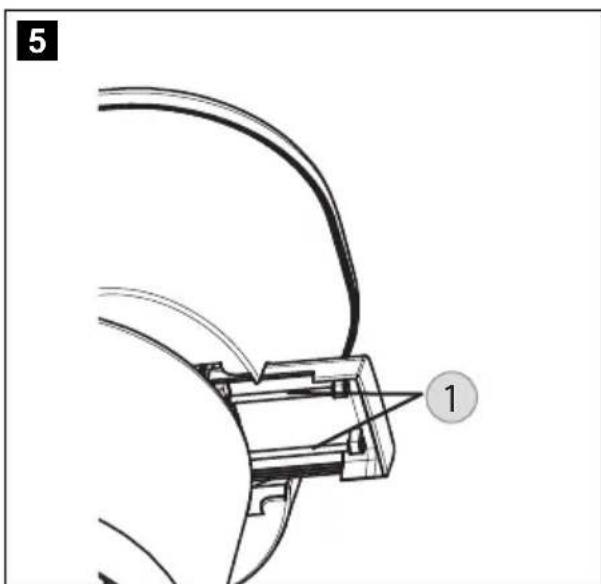

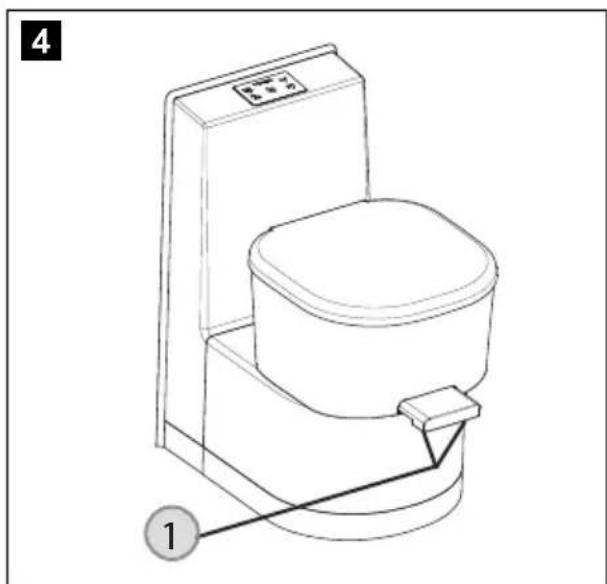

Spuit de stangen van de schuif (afb. 5 1) met siliconespray in.

5.3 Schuifafdichting smeren

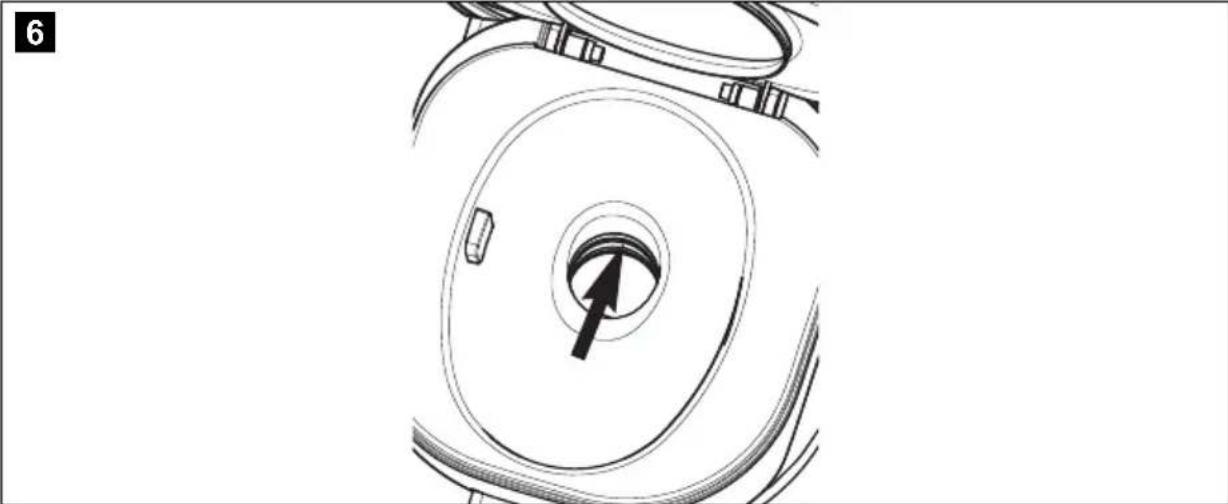

In het onderste gedeelte van de toiletpot bevinden zich twee afldichtingen die de schuif bij het sluiten opnemen.

Smeer dit gedeelte zorgvuldig om het stroef lopen te voorkomen.

5.4 Cassetteafdichting smeren

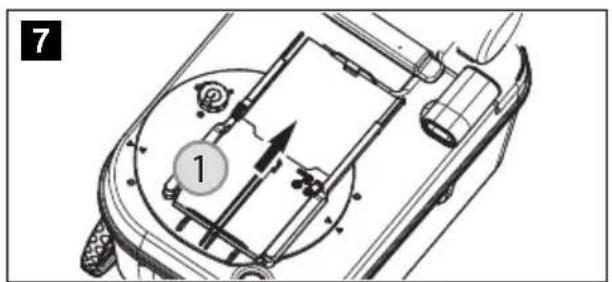

Verwijder de cassettetank enplaats deze op een vaste ondergrond. Trek de afdekking (afb. 1) terug zodate afdichting toegankelijk is.

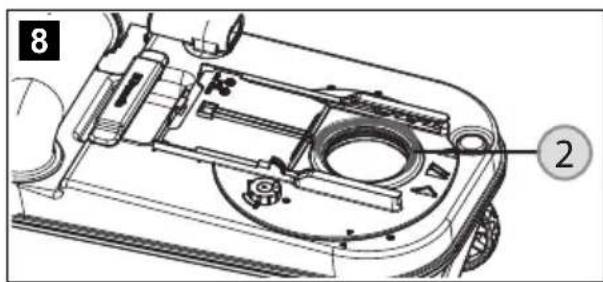

Smeer de cassetteafdichting (afb. 8 2) in het bovenste gedeelte met vet op basis van silicone gelijkmatig in. De afdekking blijft hierdoor beweeglijk.

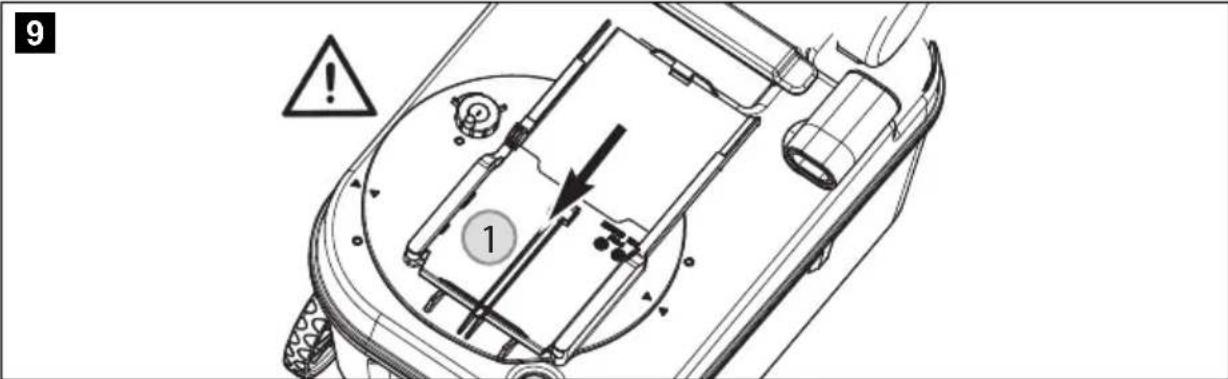

Sluit de afdekking (afb. 9, pagina 203).

5.5 Cassetteafdichting verrangen

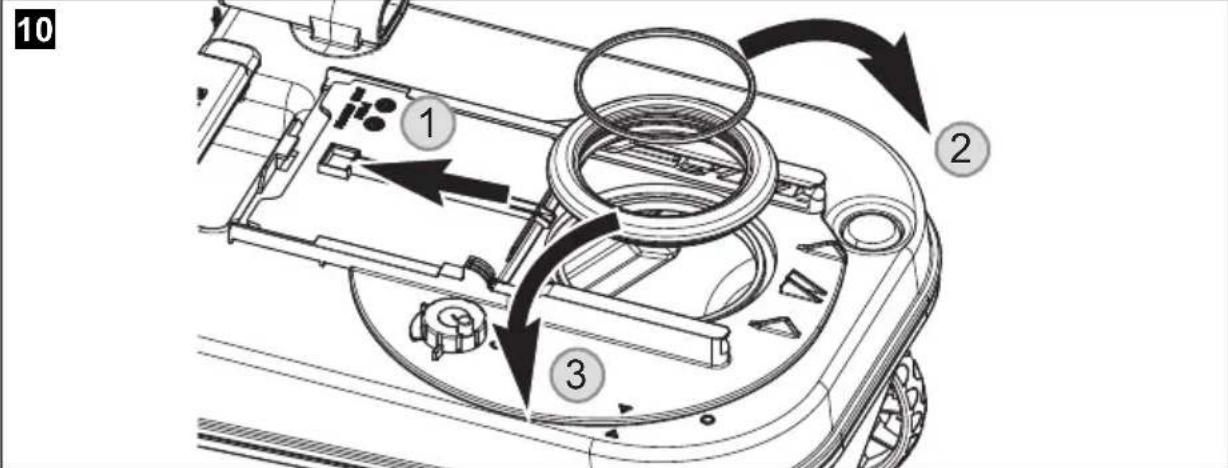

Verwijder de cassettetank enplaats deze op een vaste ondergrond. Trek de afdekking (afb. 10 1) terug zodat de affdichting toegankelijk is.

Verwijder de steunring (afb. 10 2).
Demonteer de affdichting (afb. 10 3), zoals in de volgende afbeeldingen weergegeven.

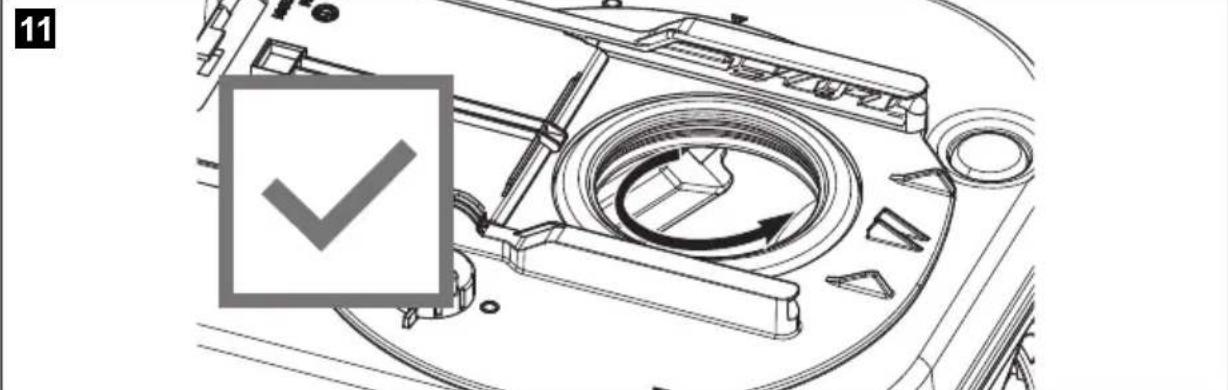

Plaats de nouvelle affdichting (afb. 11, pagina 203).

LET OP!

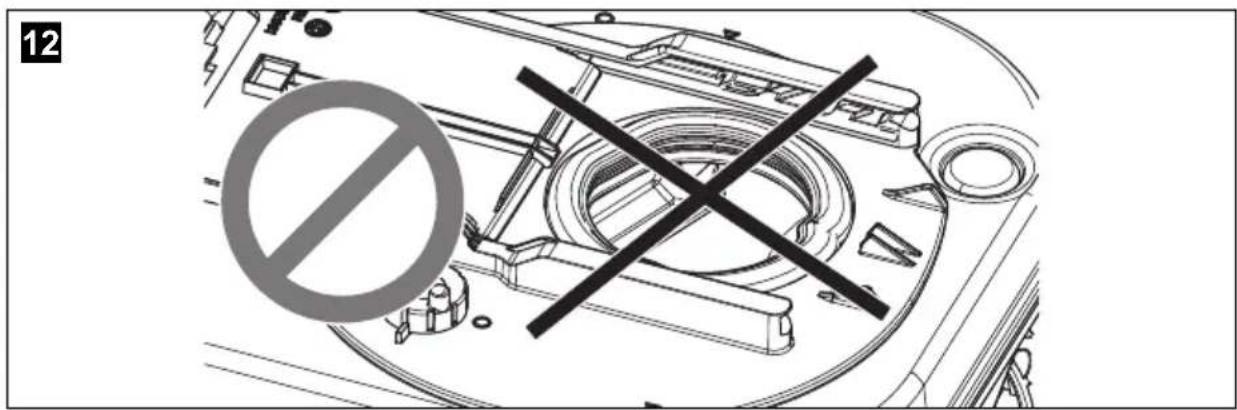

De affdichting要去gelijkmatig in de opening aansluiten, omdat anders ondichtheid en stroef lopen van de schuif möglichk zijn (afb. 12, pagina 204).

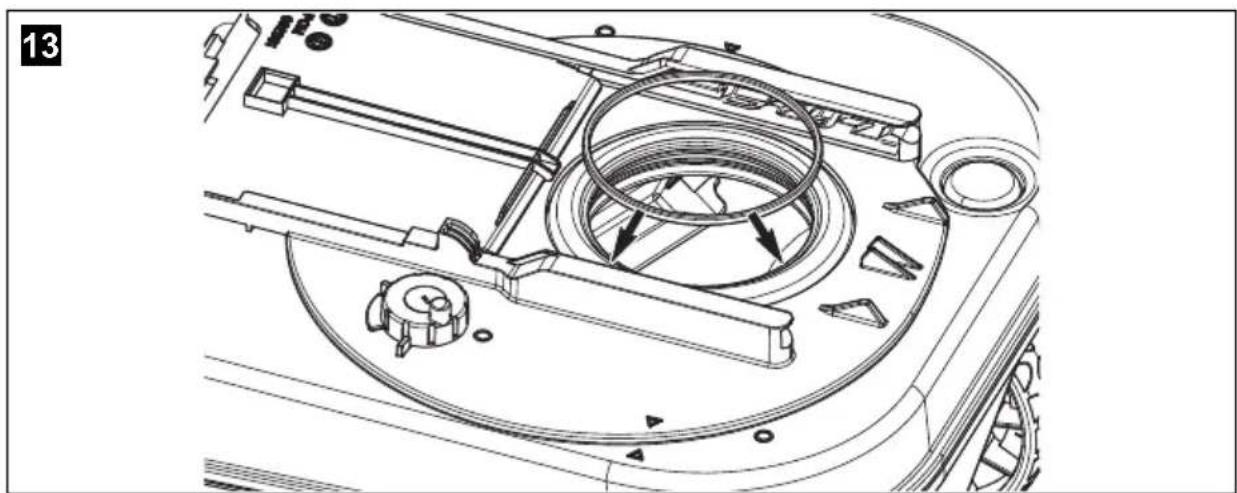

Plaatservolgens de steunring in deaarvoor bestemde uitsparing van de cassetteafdichting (afb. 13, pagina 204).

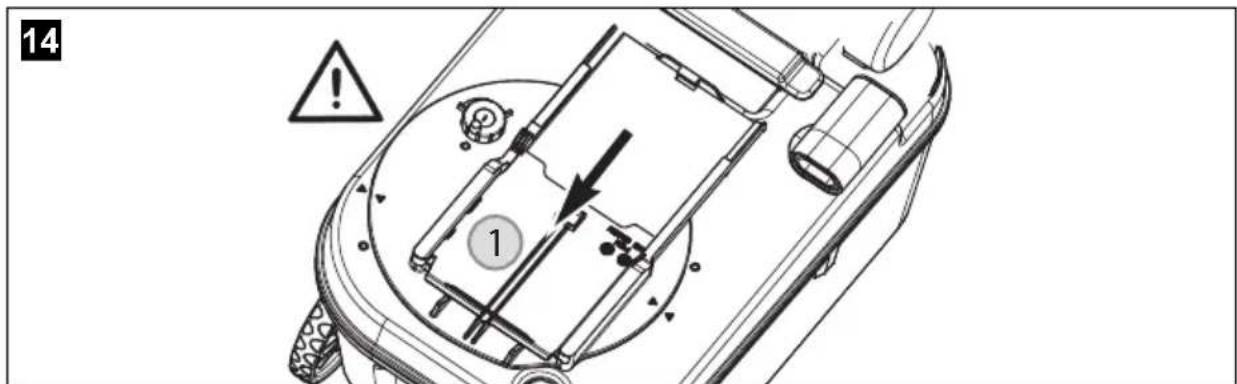

Sluit de afdekking (afb. 14, pagina 204).

5.6 Bajonetsluiting reinigen en bajonetafdichting smeren

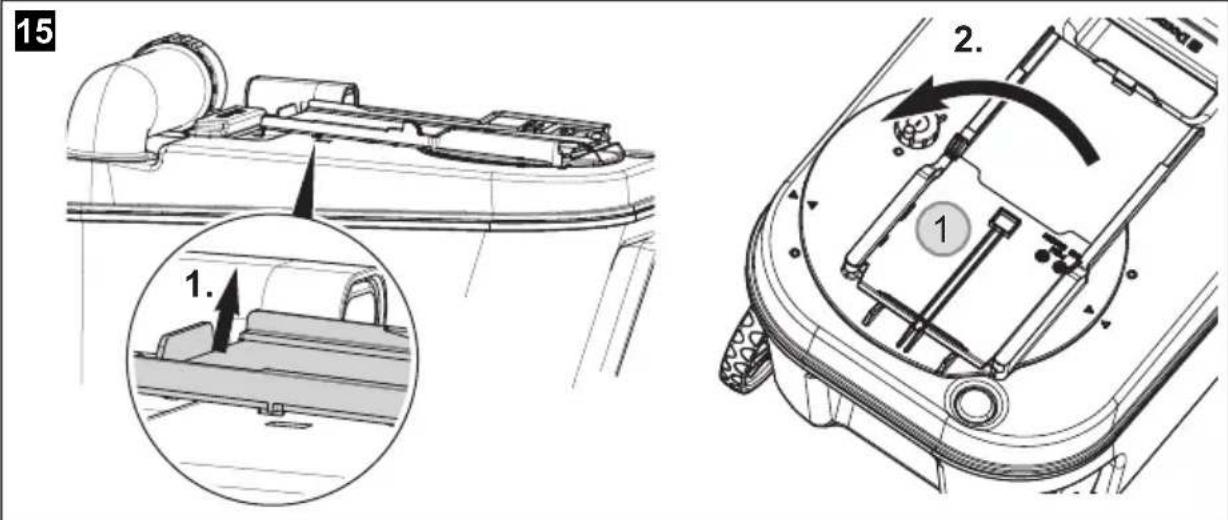

Maak de bajonetsluiting (afb. 15 1) van de cassette los. De bajonetsluiting kan in de toestand bij levering en na langere standtijd slechts moeilijk losgemaakt worden.

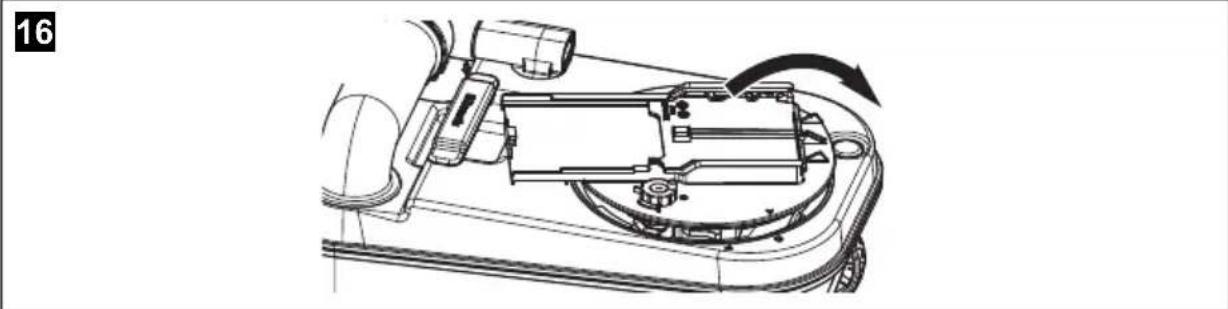

Verwijder de bajonetsluiting (afb. 16 1).

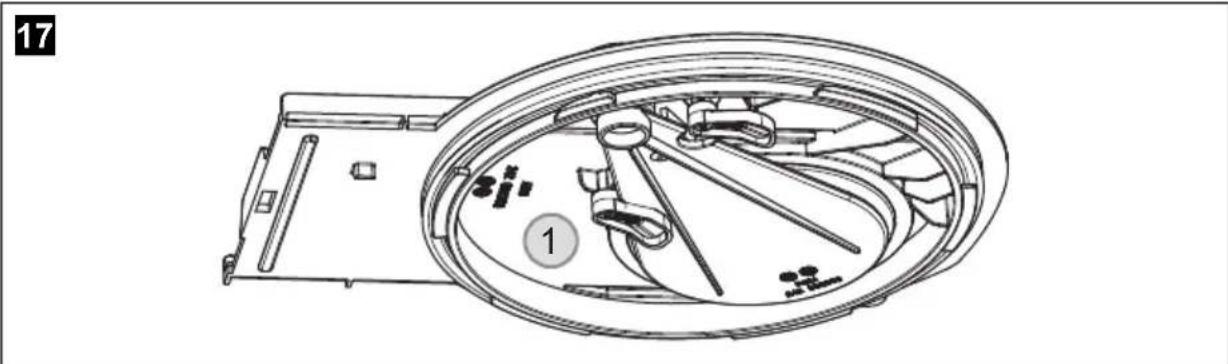

Reinig de bajonetsluiting (afb. 17 1) compleet.

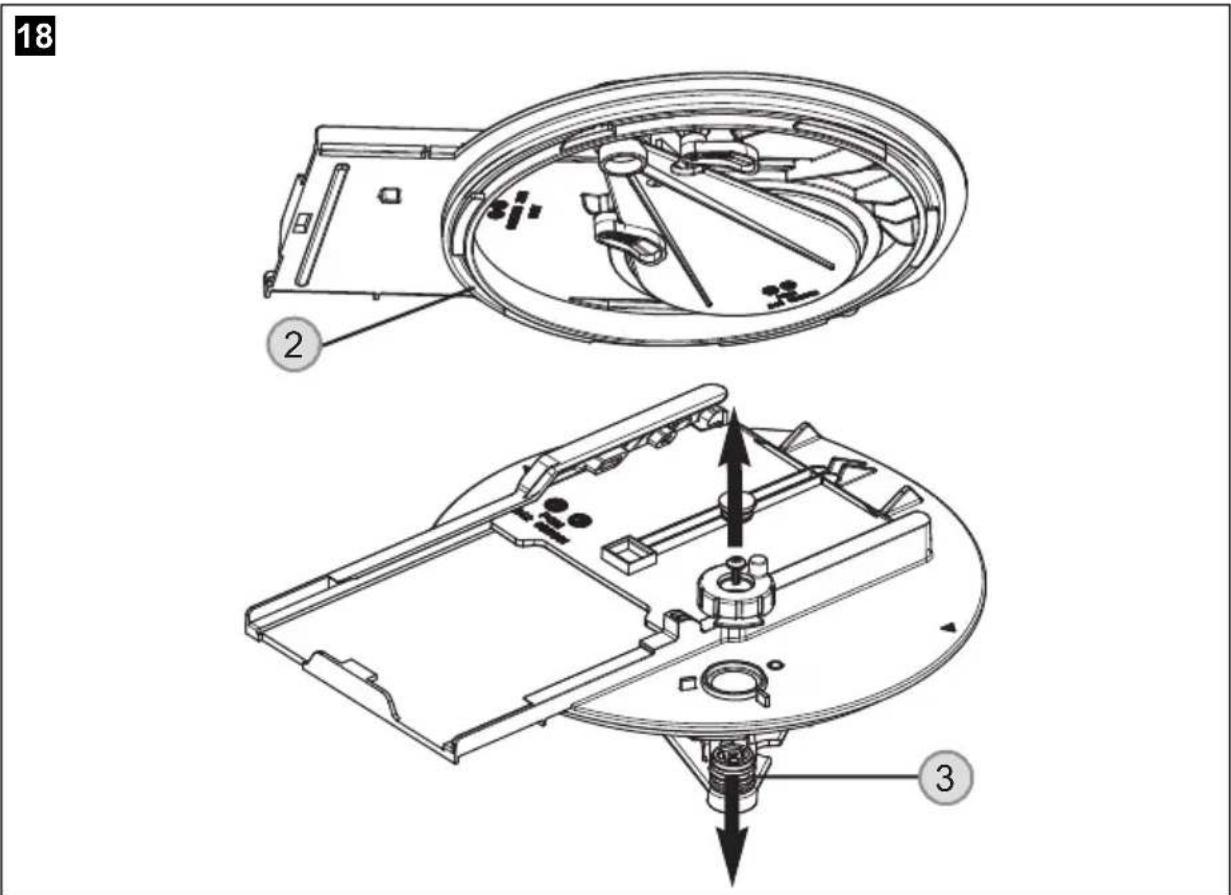

Smeer de bajonetafdichtingen (afb. 18 2, 3) (onderkant van de bajonet-sluiting) gelijkmatig met siliconevet in.

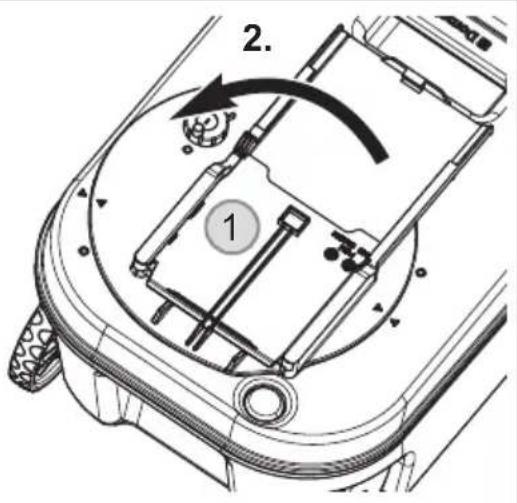

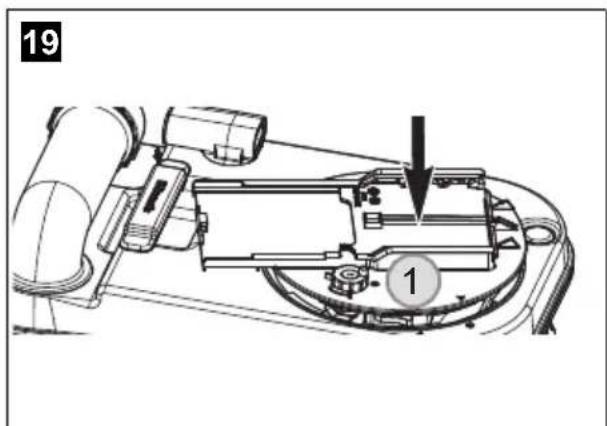

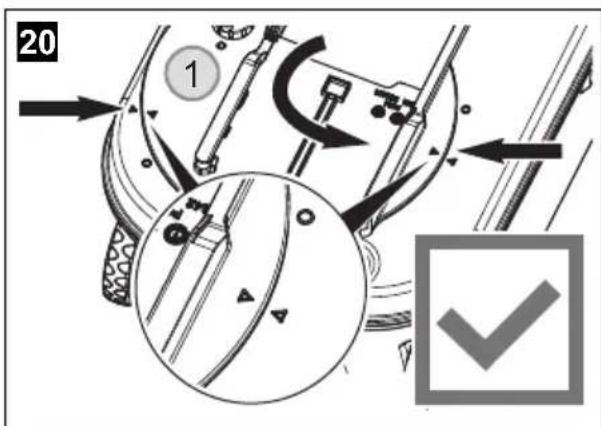

Plaats de bajonetsluiting (afb. 19 1, afb. 20 1) er opniew in.

5.7 Bajonetafdichting verrangen

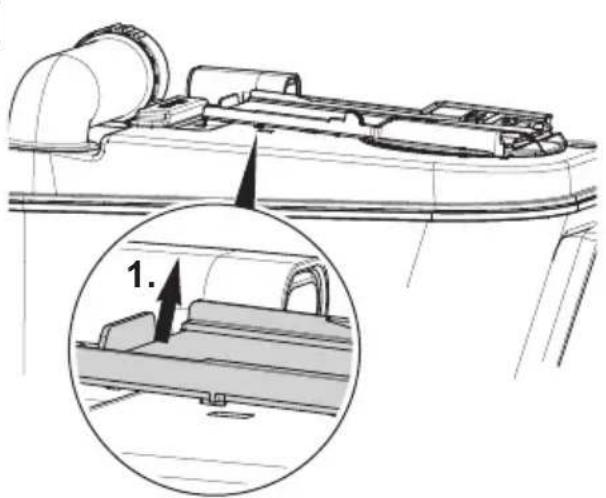

Maak de bajonetsluiting (afb. 21 1) van de cassette los. De bajonetsluiting kan in de toestand bij levering en na langere standtijd slechts moeilijk losgemaakt worden.

21

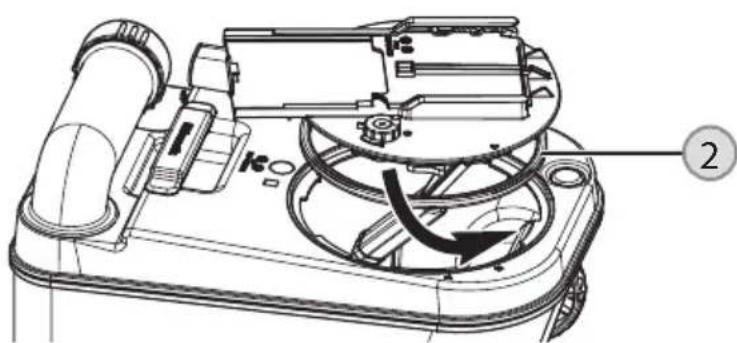

Plaats de nouvelle affdichting.
Let op gelijkmatige zitting van de(APpe affdichting (afb. 22 2).

22

5.8 O-ring van de cassetteventilate smeren

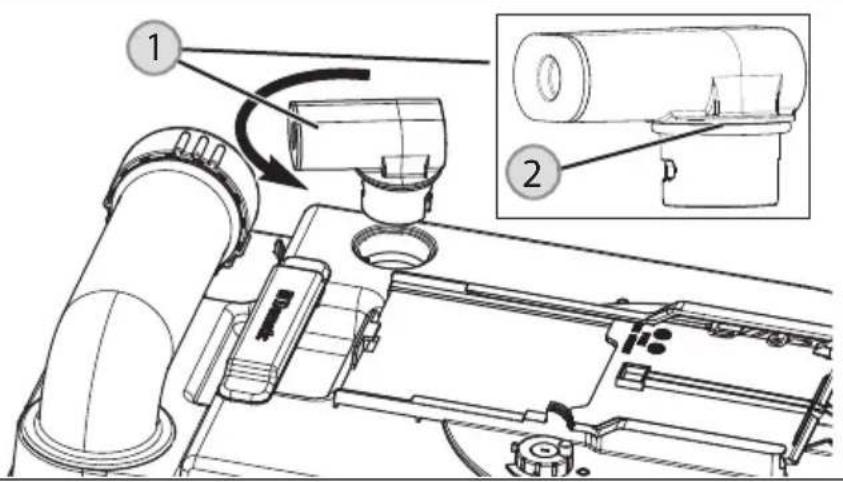

Maak de adapter (afb. 23 1) van de cassette los.
Smeer alleen de erop gastoken O-ring (afb. 23 2) met siliconevet in.

23

5.9 Zekering in de bedieningseenheid verrangen

VOORZICTHIG!

Vór het begin de spanningsvoorziening uitschakelen!

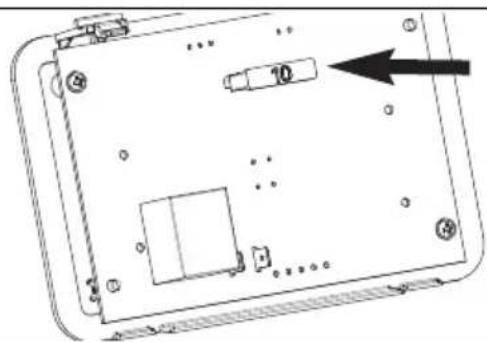

De zekering (automobilzekering: 10 A) bevindt zich aan de onderkant.

24

5.10 Bedieningseenheid demonteren (wand)

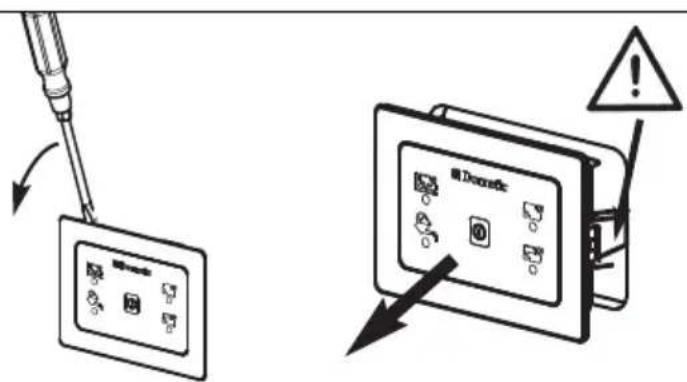

Til het bedieningsdeel met een geschikt gereedschap op en trek het verwolgensuit de wand (afb. 25, pagina 209).

VOORZICTHIG!

Trek de bedieningseenheid voorzichtiguit de wandopening. Er bestaat verwondingsgevaar door terugspringende veren!

25

5.11 Wielen aan de cassetetank verrangen

De waren aan de cassetetank können indien nodig afzonderlijk verrangen worden.

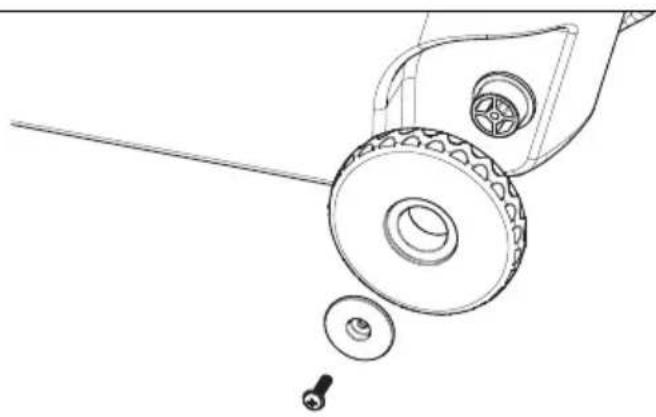

Schroef losdraaien en viel samen met de schijf aftrekken (afb. 26, pagina 209).
Nieuw viel erop steken en vastschroeven.
Wiel op vrije loop controleren.

26

5.12 Deksel en bril demonteren/ervangen

INSTRUCTIE

De fabrikant kan nicht aansprakelijk gesteld worden voor schade die door een verkeerde montage ontstaat.

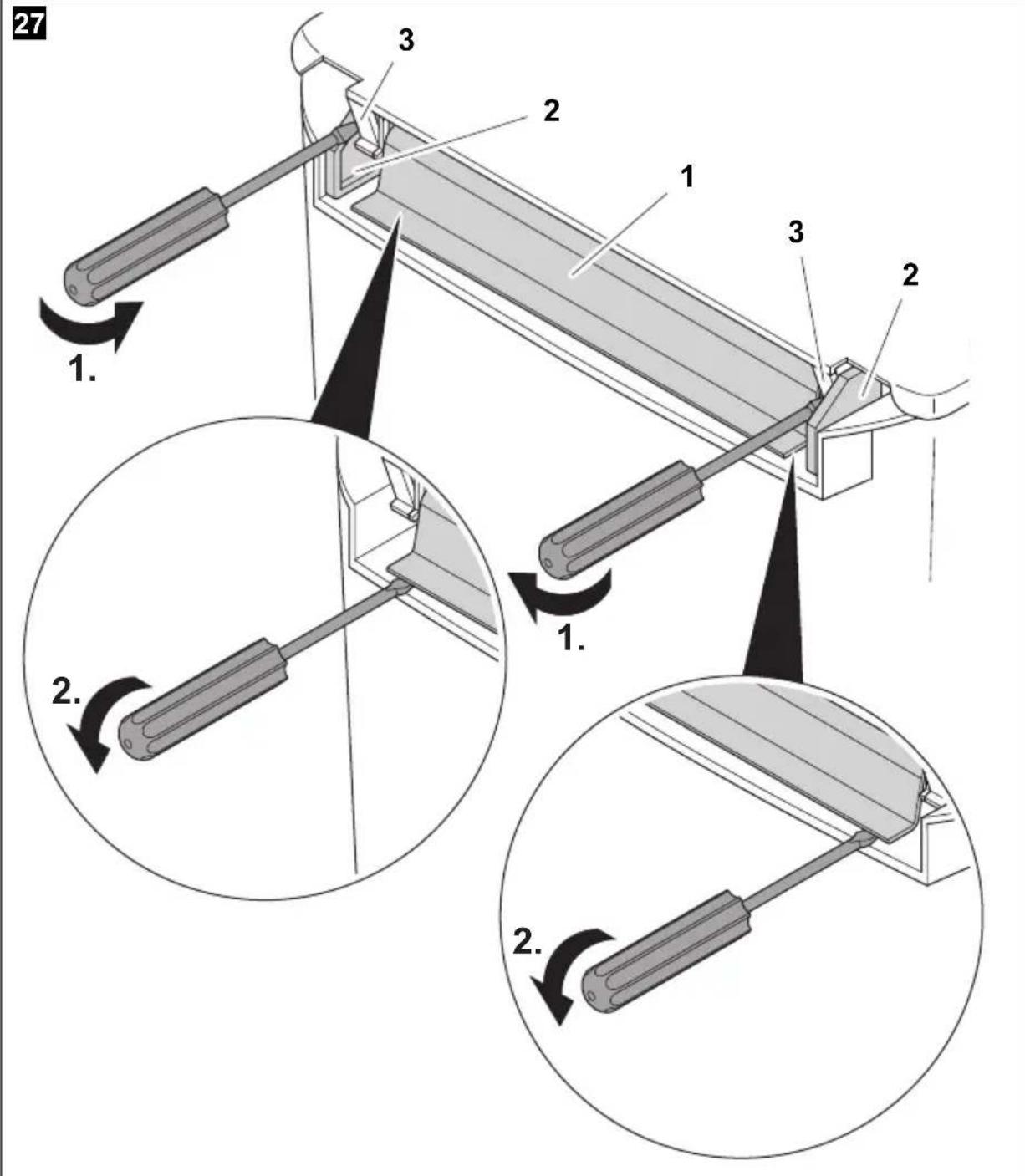

Ga als volgt te werk (afb. 27, pagina 211):

Maak de afstandshouder (2) los door deze met een sleufschroevendraaier uit zich positie te tillen.

Til de afdekking (1) voorzichtig met een sleufschroeovendraieruit de bevestigeng en verwijder deze.
Verwijder eveneens de bouwdelen van het automatische sluitsystem met de markeringen „CW" en „CCW".
Open het deksel.
Neem het deksel boven de scharnieren (3) met beiden handen vast en buig hetlicht in de richting van de pot door, om het los te make.
Open de bril.
Neem de bril boven de scharnieren (3) met beiden handen vast en buig de bril Licht in de richting van de pot door, om hem los te make.

5.13 Automatisch sluitsystem inbouwen/vervangen

Het automatische sluitsystem is bij Saneo Comfort-modellen geintegreerd. Bij Saneo Basic-modellen kan deze functie anschteraf gemonteerd worden.

INSTRUCTIE

De fabrikant kan nicht aansprakelijk gesteld worden voor schade die door een verkeerde montage ontstaat.

Til de afdekking (afb. 27 1, pagina 211) voorzichtig met een sleufschroevendraieruit de bevestigeng en verwijder deze.
Open deksel en bril.
Verwijder eveneens de bouwdelen van het automatische sluitsystem met de markingsen „CW" en „CCW".

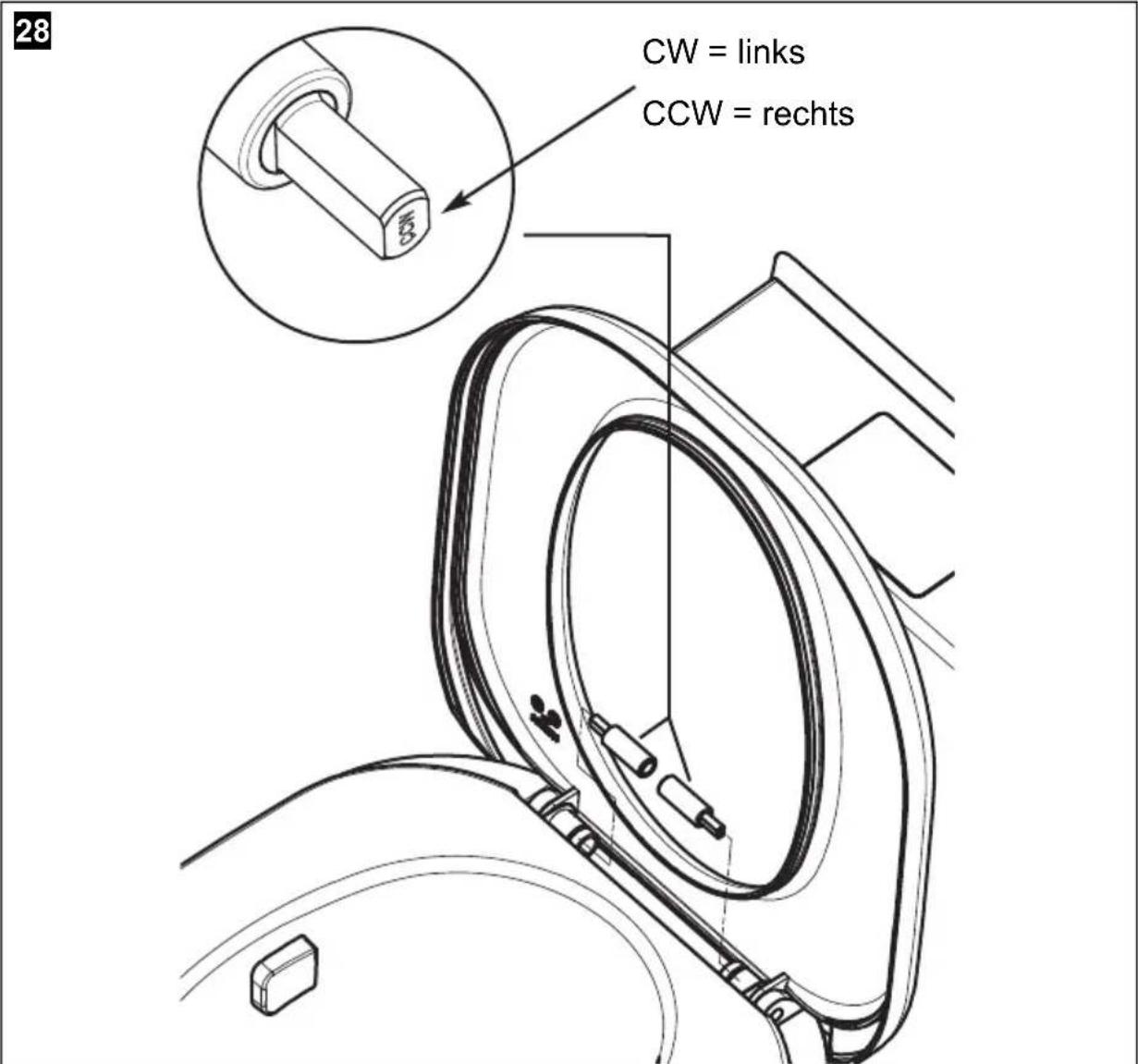

Neem de neue bouwdelen van het automatische sluitsystem enplaats het deel met de marketing „CW" in het linker scharnier en het bouwdeel met de marketing „CCW" in hetrechtser scharnier.
Sluit het deksel door er Lichtjes op te drukken.
Bril en deksel komen langzaam omlaag.
Plaats de afdekking (afb. 27 1, pagina 211) in de bevestiging.

5.14 Wat te doeen bij storingen?

Storing Mogelijk oorzaak Oplossing
Spoeling loopt nichtmeer.	Zekering defect.Cassette nicht gepl.Cassette vol.Stroomvoorziening nichtaanw.Elektronica defect.Pomp defect.Magneetklep defect.Zeef van magneetklep is verruild.	Zekering verwangen (zie hoofdstuk „Zekering in de bedieningseenheid verwangen" op pagina 208).Bij herhaalde blootstelling deelektrische aansluitingen enverbindingen controeren!Defecte onderdelen verwangen.
Cassettetankondicht.	Afdichting versleten. Cassetteafdichting verwangen (zie hoofdstuk „Cassetteafdichting verwangen" op pagina 203).
Geen vulstandindicatie.	Vlotter in de cassette-tank is vastgeklemd ofis door toiletpapiervastgeraakt.	Vlotter in de cassette reinigen.Geen hogedrukreiniger gebruiken!
De cassettetanknan Niet volledigworden geplaatst.De handgreep kanworden geopend,hoewel de cas-sette is verwijderd.	Onderste schuif-flensis losgeraakt.	De schuif-flens in de correcte positieduwen.
De cassettekan Niet worden verwijderd.	De handgreep isgeopend.	Handgreep sluiten.
De cassettevergrendeltniet in decassetteschacht.	Cassettevergrendelings defect.	Cassettevergrendeling verwangen.
De cassette kan worden verwij-derd, hoewel de handgreep open is.	Vergrendelingstas aan de cassette is defect.	Bajonetsluiting op de cassette verrangen.
De handgreep kan Niet worden geopend.	Cassette is Niet geplaatst.	Cassette plaatsen.

AUSTRALIA
