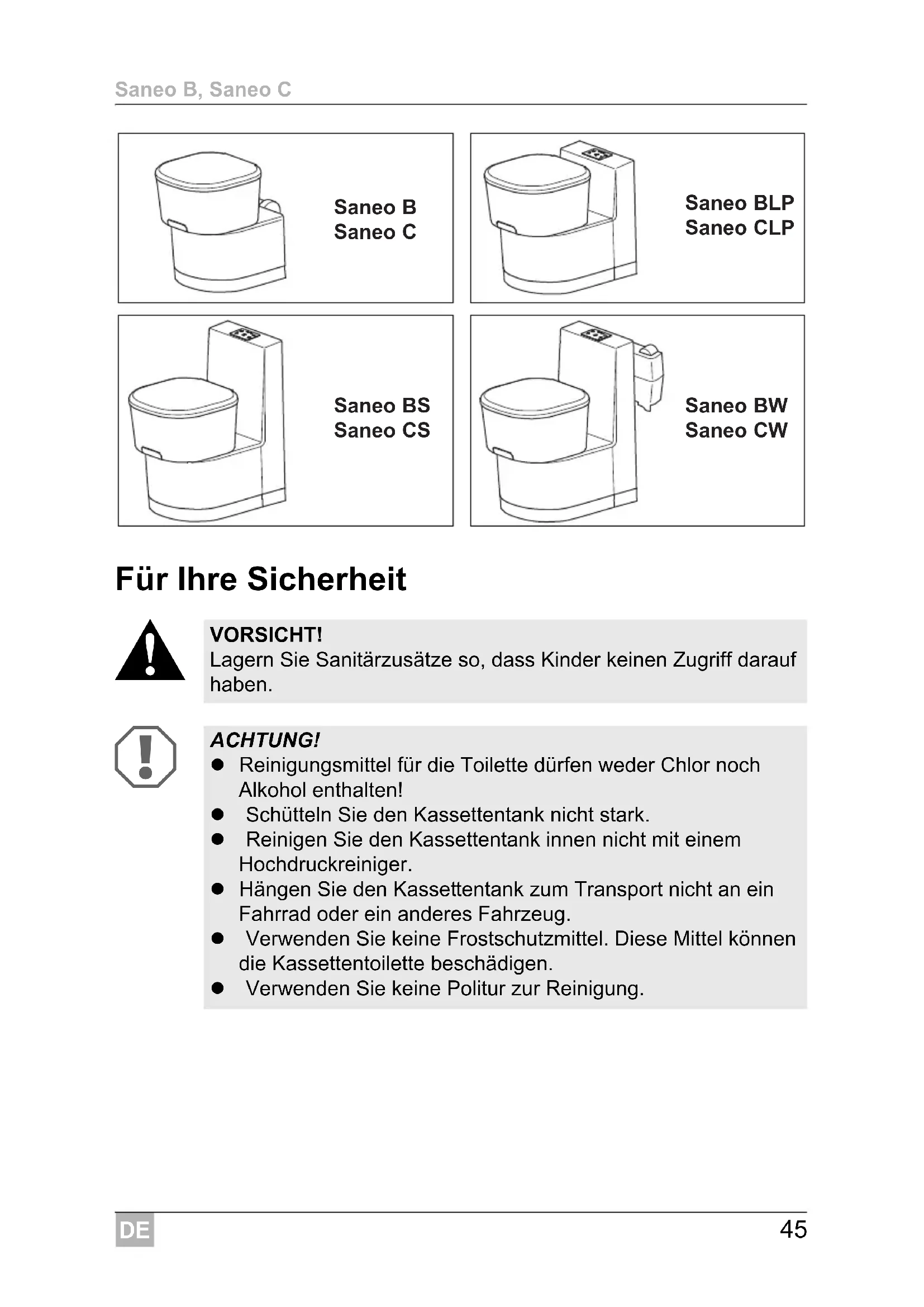

VORSICHT! Lagern Sie Sanitärzusätze so, dass Kinder keinen Zugriff darauf haben.ACHTUNG! Reinigungsmittel für die Toilette dürfen weder Chlor noch Alkohol enthalten! Schütteln Sie den Kassettentank nicht stark. Reinigen Sie den Kassettentank innen nicht mit einem Hochdruckreiniger. Hängen Sie den Kassettentank zum Transport nicht an ein Fahrrad oder ein anderes Fahrzeug. Verwenden Sie keine Frostschutzmittel. Diese Mittel können die Kassettentoilette beschädigen. Verwenden Sie keine Politur zur Reinigung. Saneo B Saneo C Saneo BLP Saneo CLP Saneo BS Saneo CS Saneo BW Saneo CWDE Saneo B, Saneo C

1.2 Hinweise zu dieser Anleitung. . . . . . . . . . . . . . . . . . . . . . . . . 48

1.3 Urheberschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

1.4 Erklärung der verwendeten Symbole. . . . . . . . . . . . . . . . . . . 49

1.5 Haftungsbeschränkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

1.6 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

1.7 Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

1.8 Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

1.9 Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

1.10 Dometic Sanitärzusätze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

2.1 Bestimmungsgemäße Verwendung. . . . . . . . . . . . . . . . . . . . 54

2.2 Verantwortung des Nutzers . . . . . . . . . . . . . . . . . . . . . . . . . . 54

2.3 Verwendung von Sanitärzusätzen . . . . . . . . . . . . . . . . . . . . . 54

2.4 Arbeiten und Überprüfungen an der Toilette . . . . . . . . . . . . . 55

3 Modellbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

3.1 Modellbezeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

3.2 Typenschild der Toilette. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

3.3 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

3.4 Erklärung der Komponenten . . . . . . . . . . . . . . . . . . . . . . . . . 59

4 Nutzung der Toilette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

4.1 Reinigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

4.2 Kassettentank vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

4.3 Frischwassertank füllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

4.4 Kontroll- und Bedieneinheit . . . . . . . . . . . . . . . . . . . . . . . . . . 63

4.5 Intervallspülung (nur optional) . . . . . . . . . . . . . . . . . . . . . . . . 65

4.6 Benutzung der Toilette. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

4.10 Außerbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

5.3 Schieberdichtung fetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

5.4 Kassettendichtung fetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

5.5 Kassettendichtung ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . 75

5.6 Bajonettverschluss reinigen und Bajonettdichtung fetten . . . 77

5.7 Bajonettdichtung ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

5.8 O-Ring der Kassettenbelüftung fetten . . . . . . . . . . . . . . . . . . 80

5.9 Sicherung in der Bedieneinheit tauschen . . . . . . . . . . . . . . . 80

5.10 Bedieneinheit ausbauen (Wand) . . . . . . . . . . . . . . . . . . . . . . 81

5.11 Räder am Kassettentank tauschen . . . . . . . . . . . . . . . . . . . . 81

5.12 Deckel und Brille abmontieren / tauschen . . . . . . . . . . . . . . . 82

5.13 Absenkautomatik einbauen / ersetzen. . . . . . . . . . . . . . . . . . 83

5.14 Verhalten bei Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85DE

Mit dieser Kassettentoilette von Dometic haben Sie eine gute Wahl getroffen. Wir sind davon überzeugt, dass Sie diese Toilette in jeder Hinsicht zufriedenstellen wird. Sie entspricht hohen Qualitätsanforderungen und gewährleistet einen effizienten Umgang mit Ressourcen und Energien im gesamten Lebenslauf – bei Herstellung, Nutzung und Entsorgung.

1.2 Hinweise zu dieser Anleitung

Bevor Sie die Toilette in Betrieb setzen, lesen Sie diese Bedienungs- anleitung sorgfältig durch. Diese Anleitung gibt Ihnen die nötigen Hinweise für den richtigen Gebrauch der Toilette. Beachten Sie besonders die Sicherheitshinweise. Die Einhaltung der Hinweise und Handlungsanweisungen ist wichtig für den sicheren Umgang mit Ihrer Toilette und schützt Sie und die Anlage vor Schäden. Das Gelesene muss verstanden worden sein, bevor Sie eine Maßnahme durchführen. Bewahren Sie diese Anleitung sorgfältig in der Nähe der Toilette auf, sodass sie jederzeit verwendet werden kann.

Die Angaben, Texte und Abbildungen in dieser Anleitung sind urheber- rechtlich geschützt und unterliegen den gewerblichen Schutzrechten. Kein Teil dieser Anleitung darf ohne die schriftliche Genehmigung der Dometic GmbH, Siegen, reproduziert, kopiert oder sonst wie verwendet werden.DE Saneo B, Saneo C Allgemeines

1.4 Erklärung der verwendeten Symbole

1.5 Haftungsbeschränkung

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: Beschädigungen am Produkt durch mechanische Einflüsse und Über- spannungen Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller Verwendung für andere als die in der Anleitung beschriebenen Zwecke WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes.DE Allgemeines Saneo B, Saneo C

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an Ihren Fachhändler oder an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung). Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken: eine Kopie der Rechnung mit Kaufdatum, einen Reklamationsgrund oder eine Fehlerbeschreibung.

Dometic bietet ein europaweites Kundendienstnetz an. Autorisierte Kunden- dienststellen erfahren Sie im Internet auf der Webseite www.dometic.com. Geben Sie bei Kontakten mit dem Kundendienst bitte immer das Modell, Produktnummer, Seriennummer und ggf. den MLC-Code an! Diese Informationen finden Sie auf dem Typenschild der Toilette.

Ersatzteile können von der Kundendienststelle des jeweiligen Landes bezogen werden. In Deutschland erhalten Sie Ersatzteile auch über das Dometic Call Center: Telefon: 0180 62 22 444 Fax: 0180 53 66 385 E-Mail: ersatzteile@dometic.de Informationen über Sanitärzubehör erfahren Sie im Internet unter http://www.dometic.comDE Saneo B, Saneo C Allgemeines

1.9 Konformitätserklärung

Dometic Produkte entprechen den spezifizierten Eigenschaften gemäß der jeweiligen europäischen Richtlininen. Die aktuelle Konformitätserklärung können Sie bei Dometic GmbH, Siegen, direkt anfragen.DE Allgemeines Saneo B, Saneo C

1.10 Dometic Sanitärzusätze

Mit der „Dometic CARE“-Serie bietet Dometic hochwertige Sanitärzusätze für Ihre Toilette. Diese Produkte helfen, die Nutzung der Toilette komfortabler und hygienischer zu machen und sind im Handel erhältlich. Dometic POWER CARE TABS (1) Hochwirksamer Zusatz für den Fäkalientank, zersetzt Fäkalien und verhindert unangenehme Gerüche: kraftvoll und preisgünstig verpackt in selbstauflösender Folie nur 1 Tab pro Tankfüllung für alle mobilen Toiletten verwendbar platzsparende Verpackung Menge pro Dose: 16 Stück

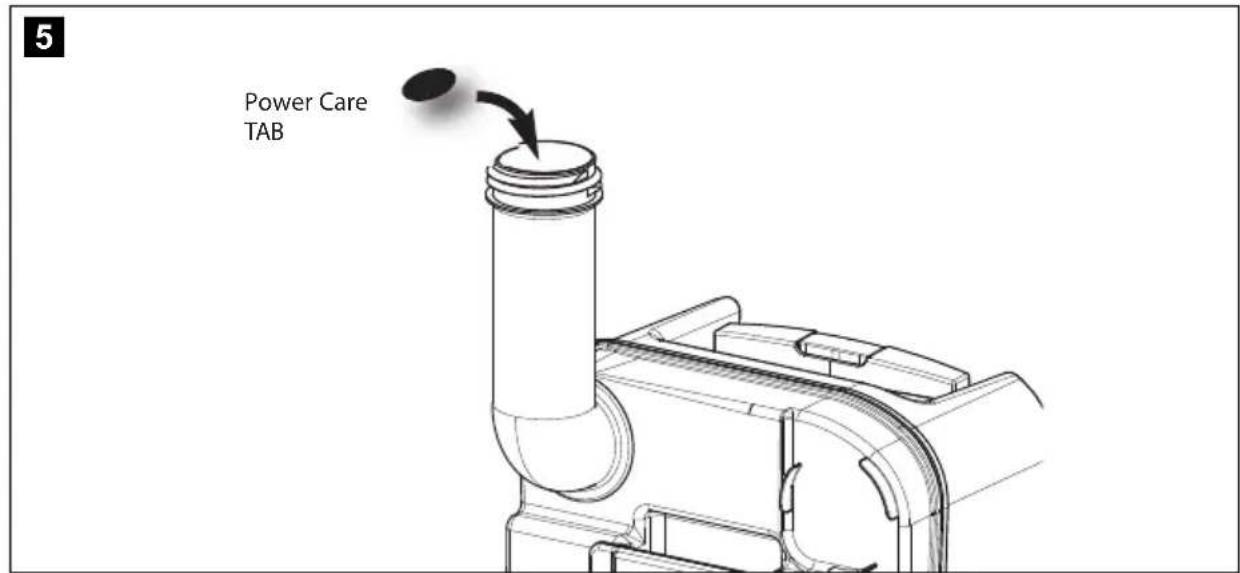

Dometic GREEN CARE TABS (2) Hochwirksamer Zusatz für den Fäkalientank, zersetzt Fäkalien und verhindert unangenehme Gerüche: kraftvoll und umweltschonend nur 1 Tab pro Tankfüllung für alle mobilen Toiletten verwendbar platzsparende Verpackung Menge pro Dose: 16 Stück Dometic COMFORT CARE (3) Spezielles, schnell lösliches Toilettenpapier für Komfort wie zu Hause: schnell löslich beugt somit Verstopfungen der Toilette vor 2-lagig extraweich erleichtert das Entleeren des Fäkalientanks Menge pro Packung: 4 Stück

Verwendung von sanitären Zusätzen Bei der Verwendung von sanitären Zusätzen beachten Sie bitte die Gebrauchshinweise auf der Verpackung. Entsorgung Um die stoffliche Verwertung der recyclingfähigen Verpackungsmaterialien sicherzustellen, sind diese den ortsüblichen Sammelsystemen zuzuführen. Das Gerät ist einem entsprechenden Entsorgungsunternehmen zu überlassen, das eine Verwertung der recyclingfähigen Anteile und die ordnungsgemäße Entsorgung des Restes gewährleistet.DE Sicherheitshinweise Saneo B, Saneo C

2 Sicherheitshinweise

2.1 Bestimmungsgemäße Verwendung

Diese Toilette ist für den Einbau und die Verwendung in Freizeitfahrzeugen wie Wohnwagen oder Reisemobilen vorgesehen.

2.2 Verantwortung des Nutzers

WARNUNG! Personen, die diese Kassettentoilette bedienen, müssen mit dem sicheren Umgang vertraut sein und die Hinweise dieser Bedienungsanleitung kennen. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.3 Verwendung von Sanitärzusätzen

VORSICHT! Lagern Sie Sanitärzusätze so, dass Kinder keinen Zugriff darauf haben.

ACHTUNG! Beachten Sie vor Verwendung von sanitären Mitteln bei Nutzung und Reinigung der Toilette die Gebrauchshinweise auf der Verpackung. HINWEIS Die Toilette ist für ein Personengewicht von max. 150 kg ausgelegt.DE Saneo B, Saneo C Sicherheitshinweise

HINWEIS Herkömmliches Toilettenpapier kann die Toilette verstopfen. Verwenden Sie Dometic COMFORT CARE, ein spezielles schnell lösliches Toilettenpapier.

2.4 Arbeiten und Überprüfungen an der Toilette

Lassen Sie Wartungs- und Servicearbeiten von Fachpersonal ausführen. Ausnahmen Regelmäßiges Fetten der im Kapitel „Wartung“ auf Seite 72 genannten Dichtungen Ausbau der Kassettendichtung

VORSICHT! Verletzungsgefahr! Verhindern Sie ein versehentliches Schließen des Toiletten- schiebers während des Reinigens und Fettens.DE Modellbeschreibung Saneo B, Saneo C

3 Modellbeschreibung

3.1 Modellbezeichnung

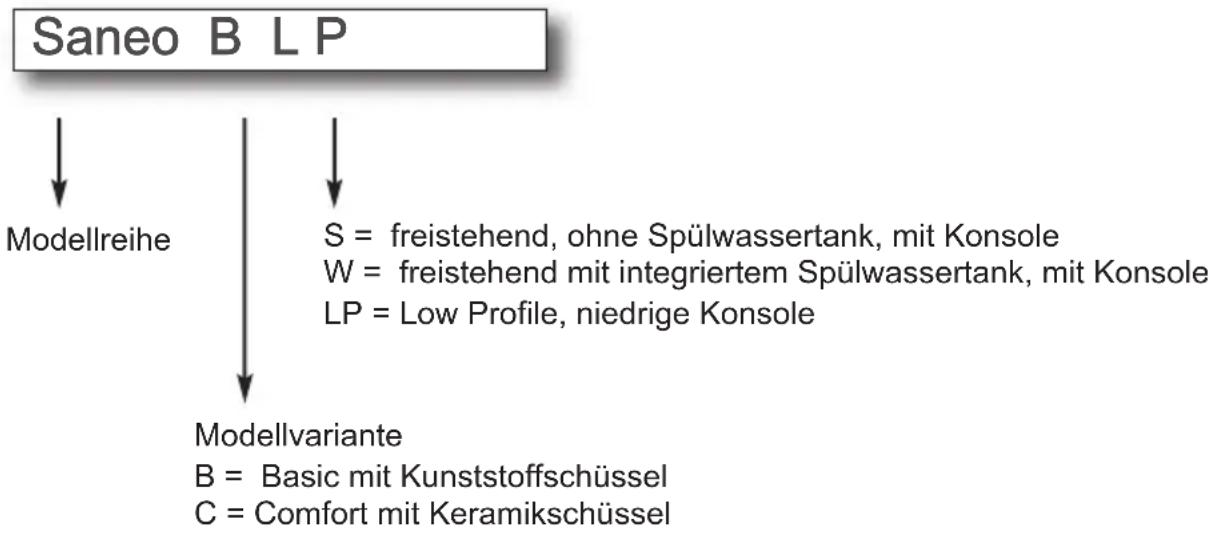

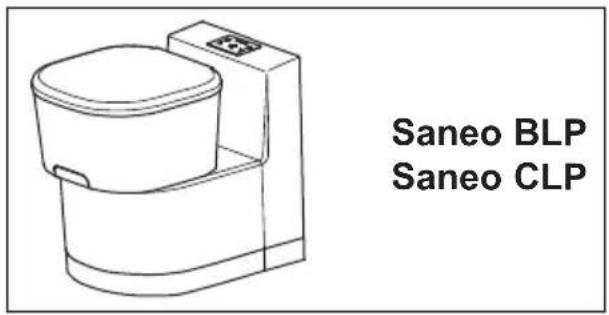

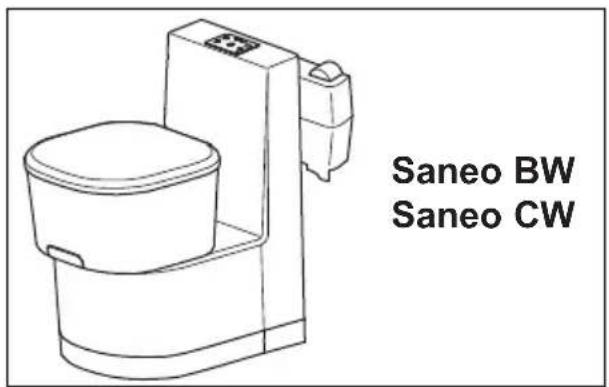

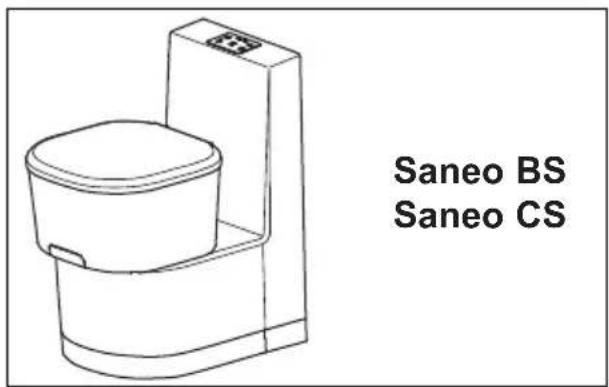

Beispiel: Die Kassettentoilette Saneo besteht aus einer im Fahrzeug fest installierten Toilette und einer herausnehmbaren, fahrbaren Kassette als Abwassertank. Die Kassette ist von außen durch eine Türe zugänglich. Modellbezogen erhält die Toilette das Spülwasser aus einem im Gehäuse integrierten Tank oder aus dem fahrzeugseitigen Frischwassertank. Folgende Modellausführungen sind lieferbar: Saneo B, Saneo C: freistehend, ohne Wassertank, ohne Konsole Saneo BS, Saneo CS: freistehend, ohne Wassertank, mit Konsole Saneo BW, Saneo CW: freistehend, mit Wassertank in der Konsole Saneo BLP, Saneo CLP: freistehend, ohne Wassertank, niedrige Konsole S = freistehend, ohne Spülwassertank, mit KonsoleW = freistehend mit integriertem Spülwassertank, mit KonsoleLP = Low Profile, niedrige KonsoleModellreiheModellvarianteB = Basic mit KunststoffschüsselC = Comfort mit Keramikschüssel Saneo B L PDE Saneo B, Saneo C Modellbeschreibung

3.2 Typenschild der Toilette

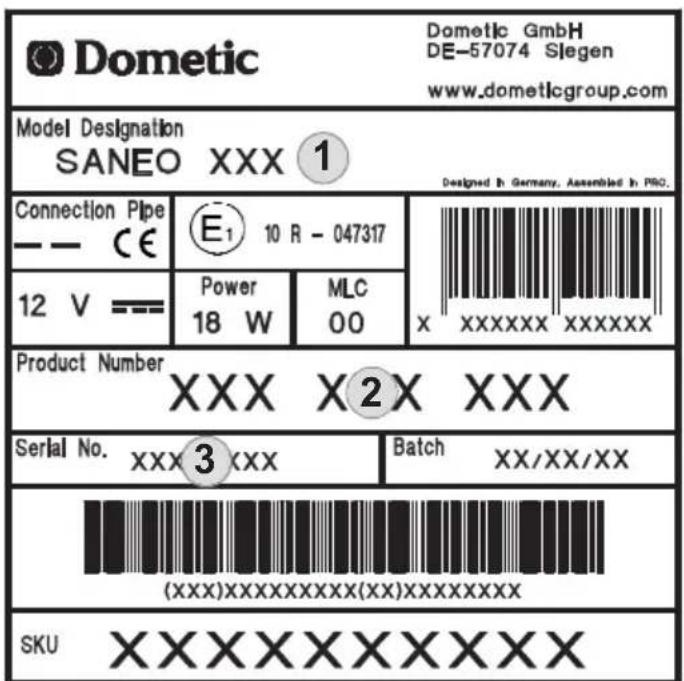

Das Typenschild enthält alle wichtigen Daten. Dort können Sie die Modell- bezeichnung, die Produktnummer und Seriennummer ablesen. Diese Angaben benötigen Sie bei allen Kontakten mit dem Kundendienst oder der Ersatzteilbestellung. Sie finden das Typenschild im Kassettengehäuse nach Entnahme der Kassette. Pos. Bezeichnung 1 Modellnummer 2 Produktnummer 3 Seriennummer

3.3 Technische Daten

Dometic SaneoVersorgungspannung: 12 VgStromaufnahme: max. 2 A bei interner Pumpemax. 10 A bei externer PumpeAbmessungen: s. Angaben in der EinbauanleitungBetriebstemperatur: 0 °C bis +50 °CFassungsvermögen: 16 l (Kassettentank)7 l (Frischwassertank, optional)Prüfzeichen:N1 10 R – 047317 HINWEIS Wasserversorgung (fahrzeugseitige Pumpe): Die Toilette benötigt fahrzeugseitig min. 7 l/min am Ausgang des Schlauchanschlusses der Toilette, um eine ausreichende Spülleistung mit min. 5 l/min zu gewährleisten 1DE Saneo B, Saneo C Modellbeschreibung

3.4 Erklärung der Komponenten

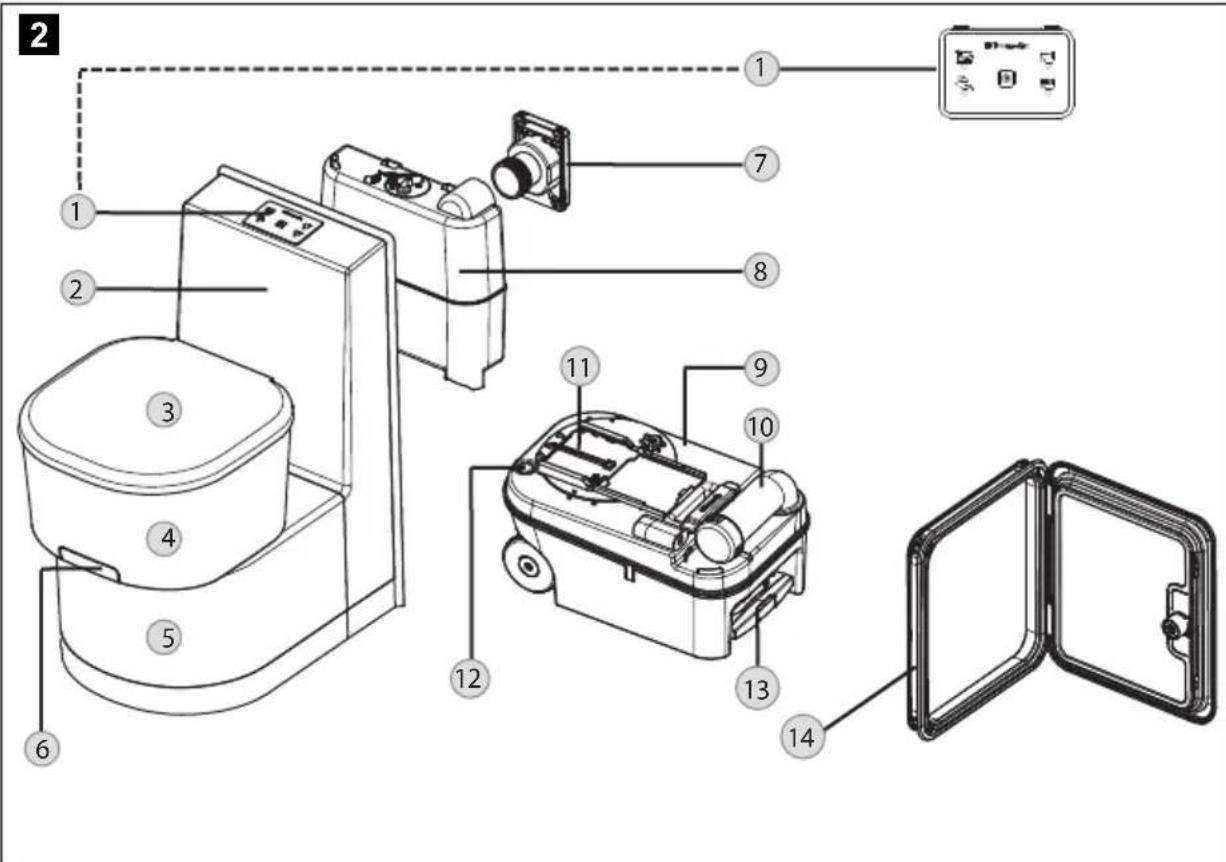

Position in Abb. 2, Seite 59 Bezeichnung 1 Füllstandsanzeige / Spülung (Kontroll- und Bedieneinheit) 2 Konsole 3 Sitz (Deckel/Brille): Saneo Comfort-Modelle mit Absenkautomatik („Autoclose“) Saneo Basic-Modelle ohne Absenkautomatik („Autoclose“-Nachrüstkit optional) 4 Toilettenschüssel aus Kunststoff oder Keramik 5 Gehäuse für Kassettentank 6 Entleerungsschieber für die Toilettenschüssel 7 Tankklappe (Option: abschließbare Tankklappe), nur Saneo BW/CW 8 Integrierter Frischwassertank, nur Saneo BW/CW 9 Kassettentank

2DE Nutzung der Toilette Saneo B, Saneo C

4 Nutzung der Toilette

Vor der ersten Nutzung der Toilette empfehlen wir, die Toilette innen und außen zu reinigen. Benutzen Sie ein weiches Tuch und lauwarmes Wasser mit einem milden Reinigungsmittel. Waschen Sie anschließend die Ober- flächen mit klarem Wasser ab. Um Materialveränderungen zu vermeiden, verwenden Sie keine scharfen, körnigen bzw. sodahaltigen Reinigungsmittel (keine Scheuermittel).

4.2 Kassettentank vorbereiten

Bevor Sie die Toilette erstmalig nutzen: ➤ Öffnen Sie die Servicetüre. ➤ Entriegeln Sie den Kassettentank, indem Sie die Sicherung (Abb. 1 1, Seite 61) nach oben drücken. 10 Entleerungsstutzen11 Schieber auf der Kassette12 Entlüftungsknopf für Entleerung13 Herausziehbarer Handgriff (Kassettentank ist fahrbar)14 Servicetüre VORSICHT! Reinigungsmittel für die Toilette dürfen weder Chlor noch Alkohol enthalten! ACHTUNG! Verwenden Sie keine Politur zur Reinigung. HINWEIS Benutzen Sie für die regelmäßige Reinigung der Toiletten- schüssel ein mildes und farbloses Reinigungsmittel. Position in Abb. 2, Seite 59 BezeichnungDE Saneo B, Saneo C Nutzung der Toilette

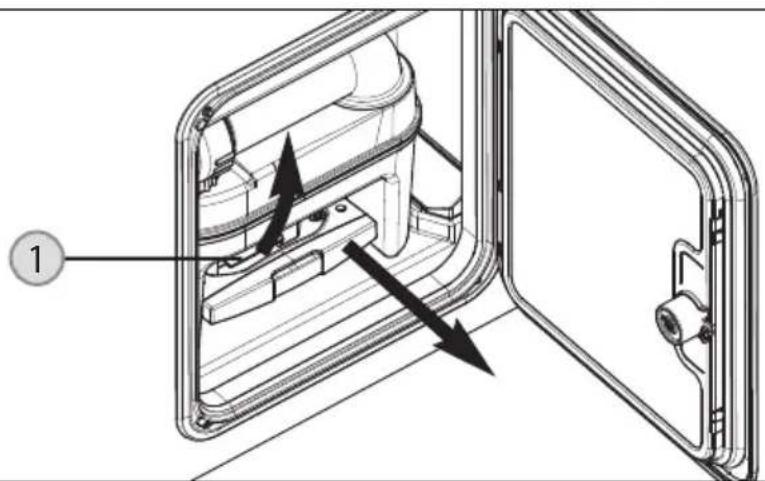

➤ Ziehen Sie den Kassettentank heraus. Beim Herausziehen muss ein Widerstand überwunden werden. ➤ Stellen Sie den Kassettentank aufrecht hin und drehen Sie den Entleerungsstutzen um ca. 90° nach oben. HINWEIS Zur komfortablen Nutzung und Handhabung muss der Kassetten-schieber ständig gefettet sein.HINWEIS Bei entnommener Kassette ist der Schiebergriff am Toiletten- gehäuse verriegelt. Griff nicht ziehen! Die Kassette lässt sich nicht bei geöffnetem Schieber einsetzen.HINWEIS Vermeiden Sie es, den Stutzen weiter als 90° zu drehen, da er sich sonst lösen kann.

90° > 90° 2DE Nutzung der Toilette Saneo B, Saneo C

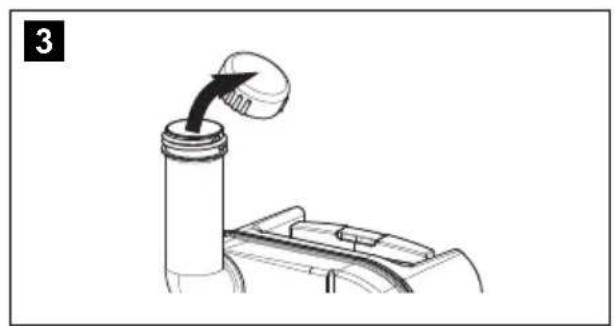

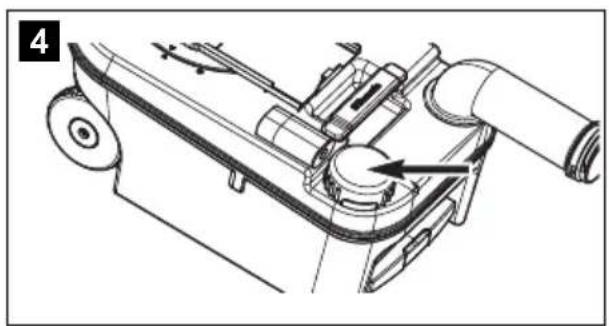

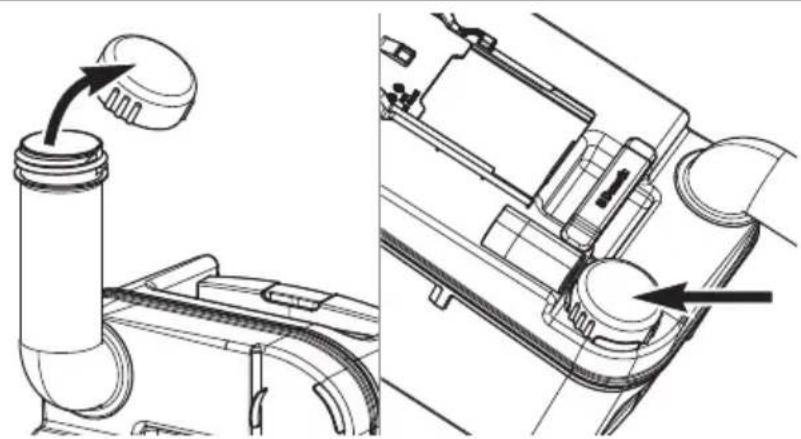

➤ Entfernen Sie die Verschlusskappe (Abb. 3, Seite 62). ➤ Stecken Sie die Verschlusskappe an der gezeigten Stelle auf die Kassette (Abb. 4, Seite 62). ➤ Werfen Sie über den Stutzen einen Dometic Power CARE Tab gemäß der Gebrauchsanweisung (Kapitel „Dometic Sanitärzusätze“ auf Seite 52) in den Kassettentank.

➤ Setzen Sie den Kassettentank wieder ein und schieben ihn bis zum Anschlag nach innen. ➤ Die Verriegelung des Tanks schließt beim Einschieben von selbst. Prüfen Sie dennoch den festen Sitz des Kassettentanks. ➤ Schließen und verriegeln Sie die Servicetür. ACHTUNG! Achten Sie darauf, dass der Tank sich leicht einschieben lässt. Stellen Sie sicher, dass der Tank nicht gegen andere Gegen- stände oder Bauteile stößt.

4.3 Frischwassertank füllen

➤ Füllen Sie den Frischwassertank über den Einfüllstutzen an der Außen- seite des Fahrzeugs auf. Die Menge ist abhängig vom verwendeten Tank (integrierter Tank bei den Modellen Saneo BW und Saneo CW = 7 Liter).

4.4 Kontroll- und Bedieneinheit

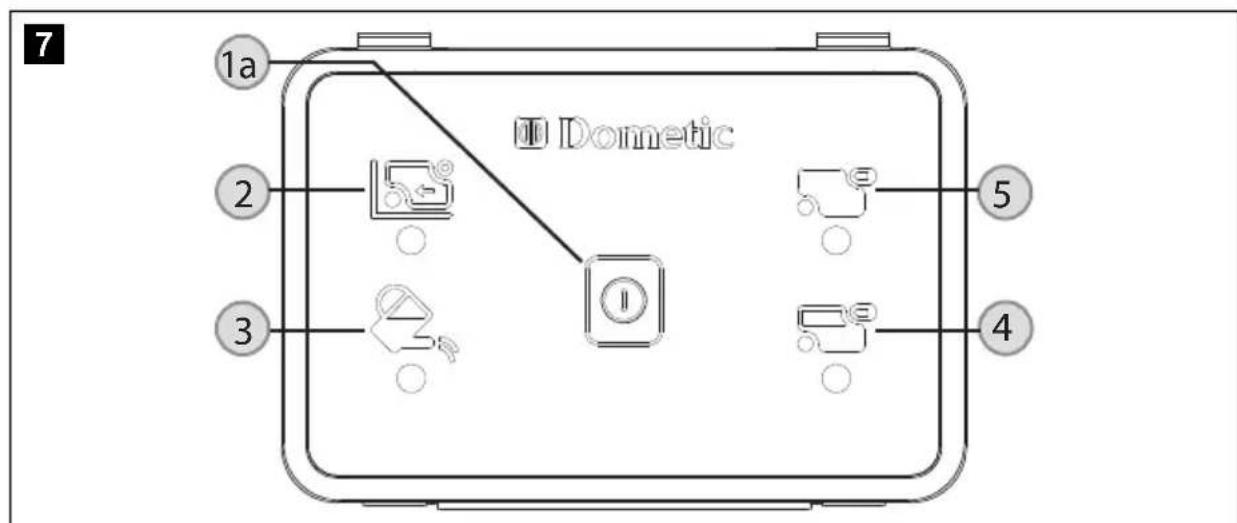

Tact-Switch Bedieneinheit (Standard bei Saneo Basic) ➤ Drücken Sie zur Betätigung der Spülung den Schalter (Abb. 7 1a) mit einem Finger.

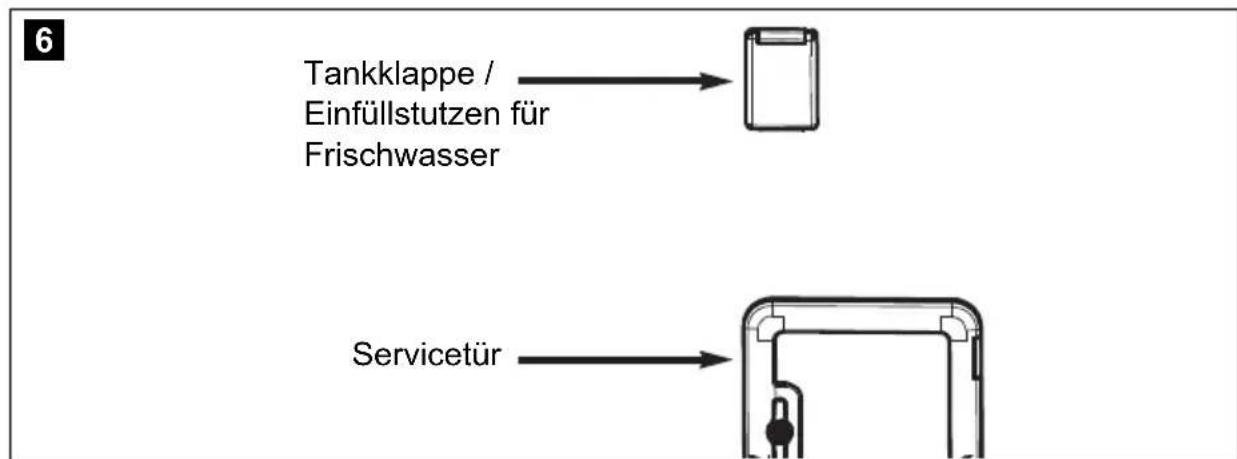

Tankklappe / Einfüllstutzen für Frischwasser Servicetür

7DE Nutzung der Toilette Saneo B, Saneo C

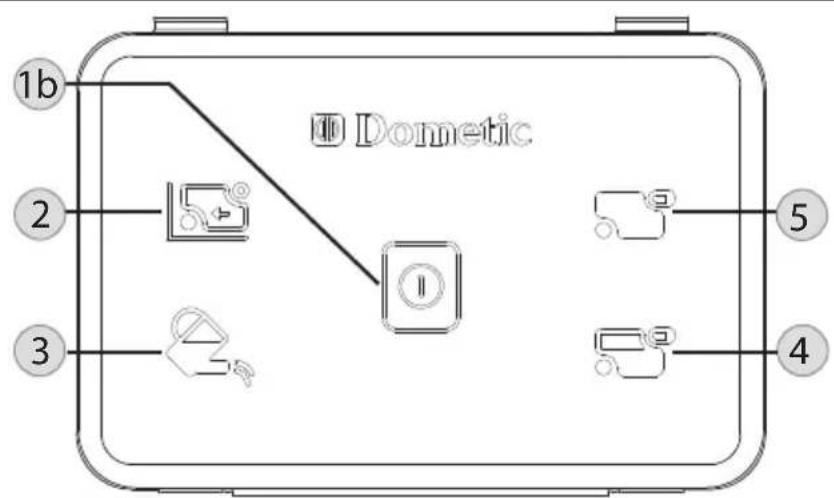

Touch-Switch Bedieneinheit (Standard bei Saneo Comfort) ➤ Berühren Sie zur Betätigung der Spülung* das Bedienfeld im Bereich des Schalters (Abb. 8 1b) mit einem Finger. Stellen oder legen Sie keine Gegenstände auf die Oberfläche, um die Spülung nicht ungewollt auszu- lösen.

• Das Touch-Switch-Bedienfeld kann voreingestellte Spülprogramme enthalten (Intervallspülung). Erklärung der Bedieneinheit Position in Abb. 7, Seite 63, Abb. 8, Seite 64 Bezeichnung 1a Taste „Spülen“ 1b Berührungsschalter „Spülen“ 2 Anzeige „Kassettentank entnommen“ 3 Anzeige „Frischwassertank auffüllen“ (bei Verwendung des bordeigenen Tanks nicht grundsätzlich angeschlossen) 4 Anzeige „Kassettentank 3/4 voll“ 5 Anzeige „Kassettentank voll“

8DE Saneo B, Saneo C Nutzung der Toilette

Die Toilette ist mit einer Intervallspülung ausgestattet. Dabei wird Wasser in kurzen Schüben in die Toilettenschüssel gepumpt, um eine verbesserte Spülbenetzung und Reinigung zu erzielen. Die Benetzung und Reinigung sind von der zur Verfügung gestellten Wassermenge im Fahrzeug abhängig.

4.6 Benutzung der Toilette

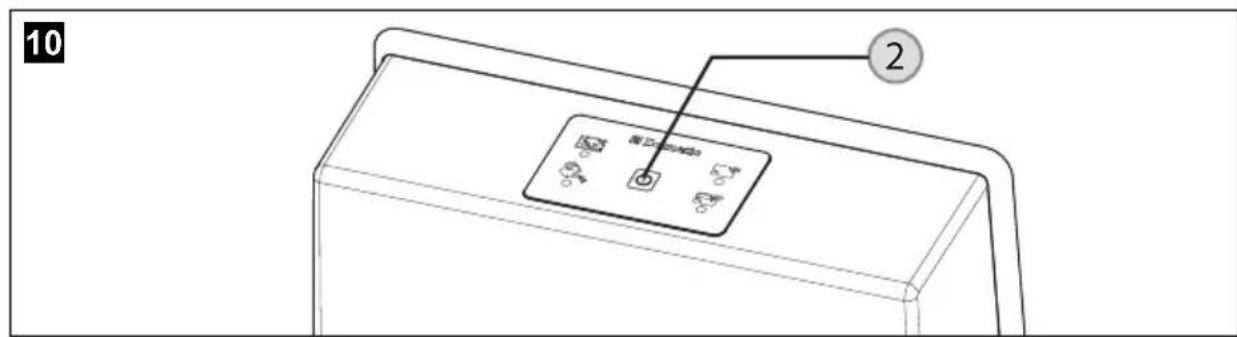

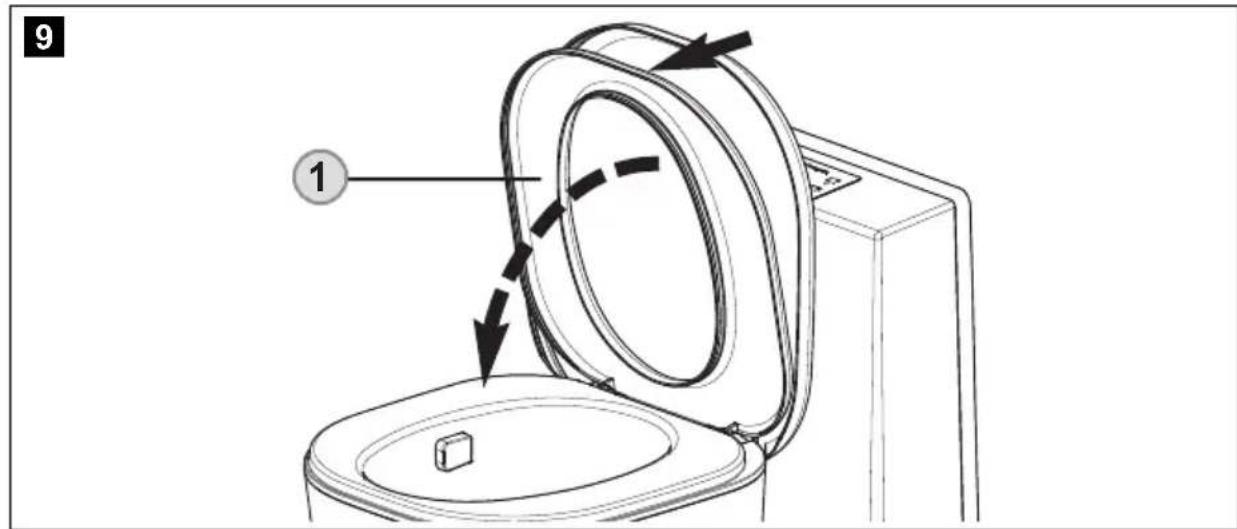

Der Toilettensitz (Abb. 9 1) ist in der geöffneten 90°-Position gegen Herunterfallen gesichert. Bei Saneo Comfort-Modellen mit Absenkautomatik (Autoclose) senkt sich der Sitz langsam ab, wenn Sie ihn anstoßen. ➤ Betätigen Sie vor der Nutzung die Spültaste (Abb. 0 2, Seite 65), um etwas Wasser in die Schüssel laufen zu lassen. Ein Spülvorgang ist auf 20 Sekunden begrenzt, unabhängig von der Dauer der Betätigung. Das Schalten des Relais kann hörbar sein. ➤ Ziehen Sie den Schieber (Abb. a 3, Seite 66) nach vorne. ➤ Lassen Sie den Schieber während der Nutzung geöffnet.

0DE Nutzung der Toilette Saneo B, Saneo C ➤ Betätigen Sie nach der Nutzung zum Spülen der Schüssel die Spültaste (Abb. 0 2, Seite 65) erneut. ➤ Schließen Sie den Schieber (Abb. a 3, Seite 66).

Ein leichter Widerstand beim Schließen des Schiebers ist spürbar ab einem Abstand von ca. 10 mm zum Gehäuse. Der Schieber ist geschlossen, wenn der Schiebergriff (Abb. b 3) nicht über das Toilettengehäuse übersteht (Abb. c, Seite 66). Ansonsten kann der Kassettentank nicht entnommen werden.Der Kassettentank hat eine Kapazität von 16 l. Wenn die Anzeige (Abb. d 1) aufleuchtet, ist der Tank zu ca. 3/4 gefüllt. Das bedeutet, dass nur noch wenige Nutzungen möglich sind.HINWEIS Der Schieber muss während der Fahrt geschlossen sein und es darf sich keine Flüssigkeit oberhalb des Schiebers befinden.

dDE Saneo B, Saneo C Nutzung der Toilette

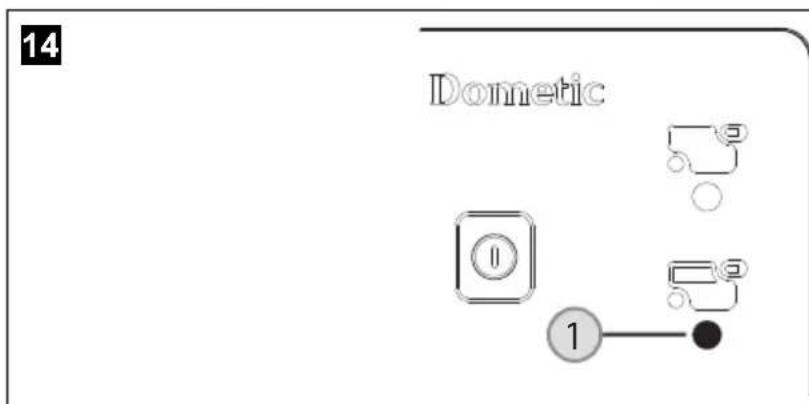

Entleeren Sie den Kassettentank, wenn die LED der Füllstandsanzeige leuchtet: ➤ Entnehmen Sie den Kassettentank wie in Kapitel „Kassettentank vorbe- reiten“ auf Seite 60 beschrieben. ➤ Der Kassettentank hat integrierte Räder und einen herausziehbaren Handgriff. Zur Entriegelung des Handgriffs drücken Sie den Knopf (Abb. e 1) in der Mitte des Griffs ein. Ziehen Sie den Griff bis zum Anschlag heraus. ➤ Bringen Sie den Tank zu der nächsten ausgewiesenen Entsorgungs- stelle.

HINWEIS Bei 3/4 gefüllter Kassette ist die Verwendung nur noch mit offenem Schieber möglich. In Schräglage (z. B. dauernde Neigung des Fahrzeugs) darf die Kassette nur 3/4 gefüllt sein. Ein Überlaufen durch die Entlüftung ist möglich. ACHTUNG! Schütteln Sie den Kassettentank nicht stark. Hängen Sie den Kassettentank zum Transport nicht an ein Fahrrad oder ein anderes Fahrzeug. Legen Sie keine schweren Gegenstände auf den Kassetten- tank während des Transports. Das Gehäuse und die Rollen werden dadurch beschädigt.

eDE Nutzung der Toilette Saneo B, Saneo C

➤ Um den Handgriff wieder in seine ursprüngliche Lage zu bringen, drücken Sie die Entriegelungstaste des Handgriffs und schieben Sie den Griff zurück in die Kassette. ➤ Stellen Sie den Kassettentank aufrecht hin und drehen Sie den Entleerungsstutzen nach oben (Abb. f, Seite 68). ➤ Entfernen Sie die Verschlusskappe (Abb. g, Seite 68). ➤ Stecken Sie die Verschlusskappe an der gezeigten Stelle auf die Kassette (Abb. g, Seite 68).

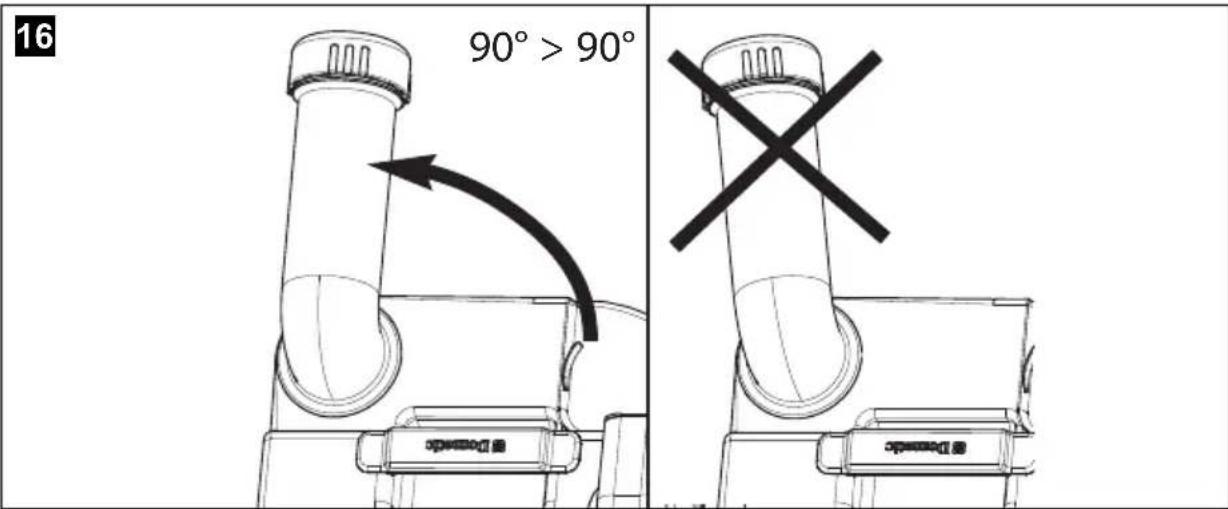

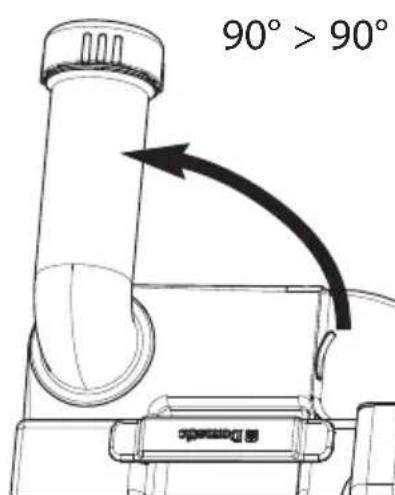

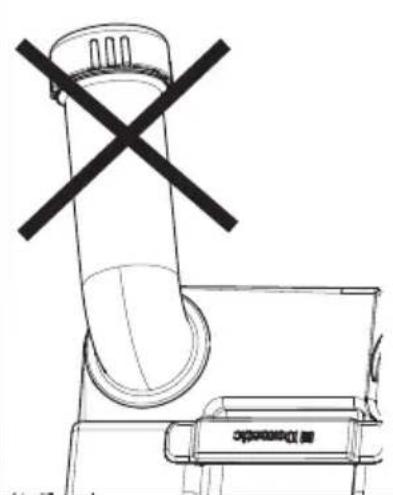

HINWEIS Vermeiden Sie es, den Stutzen weiter als 90° zu drehen, da er sich sonst lösen kann. 90° > 90°

gDE Saneo B, Saneo C Nutzung der Toilette

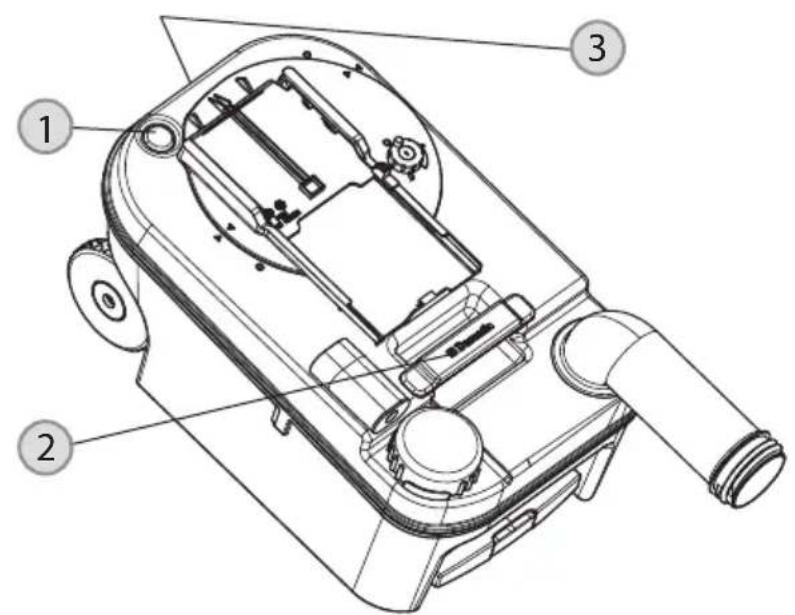

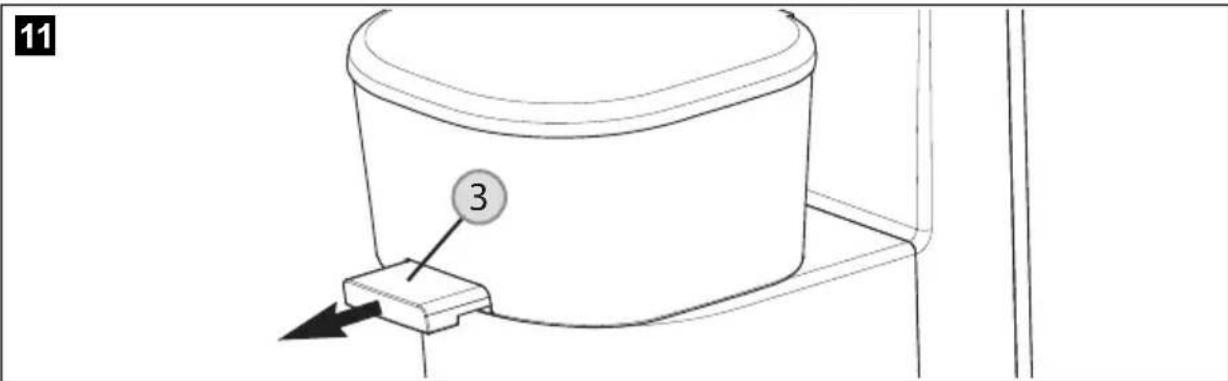

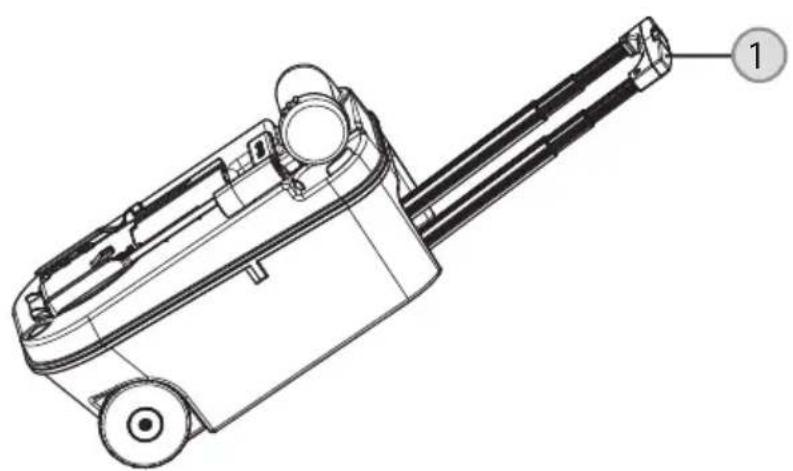

➤ Halten Sie den Kassettentank am Handgriff (Abb. h 2) mit der einen Hand, während Sie den Tank mit der anderen Hand am Gehäuse (Abb. h 3) so halten, dass Sie den Entlüftungsknopf (Abb. h 1) während des Entleerens drücken können. ➤ Drücken Sie den Entlüftungsknopf erst dann, wenn der Entleerungs- stutzen nach unten zeigt! ✓ Der Tank entleert sich gleichmäßig und ohne Spritzen. ➤ Spülen Sie den Kassettentank nach der Entleerung mit Wasser sorgfältig aus. ➤ Machen Sie den Tank anschließend wieder gebrauchsbereit wie im Kapi- tel „Kassettentank vorbereiten“ auf Seite 60 beschrieben, bevor Sie ihn in die Toilette einsetzen. ➤ Reinigen Sie die Räder des Kassettentanks von grobem Schmutz zur Vermeidung von Kratzern im Kassettengehäuse.

ACHTUNG! Reinigen Sie den Kassettentank innen nicht mit einem Hoch- druckreiniger. Der Schwimmer für die Füllstandsanzeige kann dadurch Schaden nehmen.

hDE Nutzung der Toilette Saneo B, Saneo C

4.8 Toilettensitz positionieren

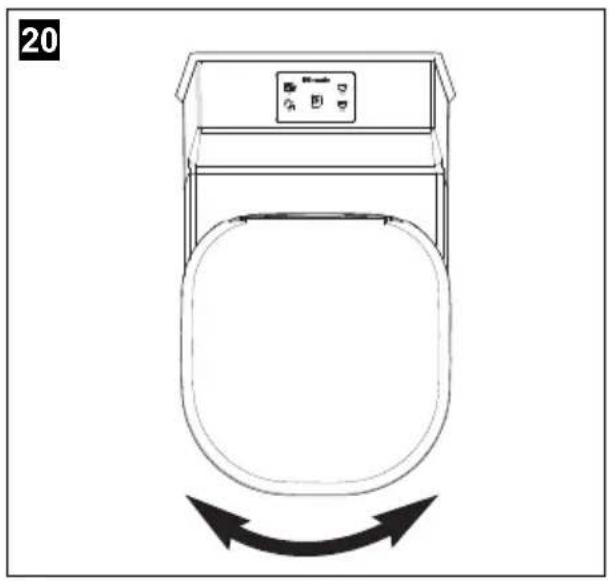

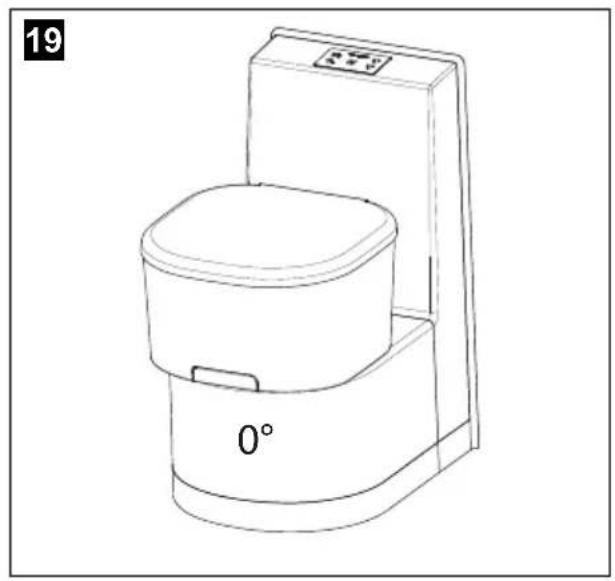

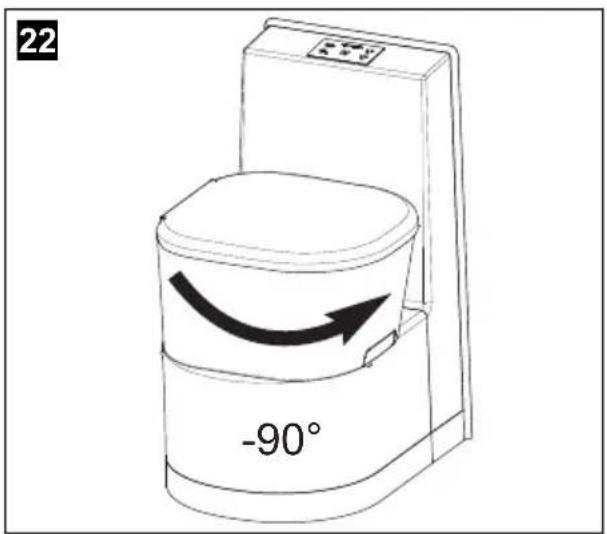

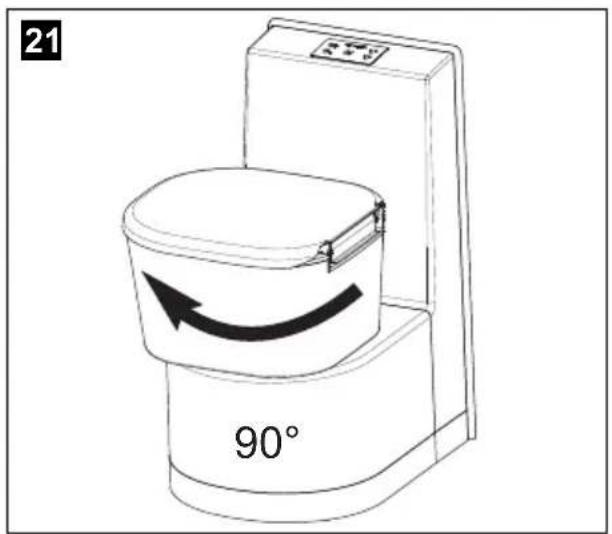

Das Oberteil der Toilette ist aus der Grundposition heraus um 180° drehbar (stufenlos), jeweils 90° in beide Richtungen. Eine Begrenzung verhindert das Anstoßen des Oberteils an die Konsole.

-90° lDE Saneo B, Saneo C Nutzung der Toilette

Sie können die Kassettentoilette auch im Winter nutzen, solange sich Toilette und Kassettentank in einem frostfreien Bereich befinden. Wenn dies nicht der Fall ist, entleeren Sie den Frischwassertank, den Kassettentank und die Wasserleitung der Frischwasserzufuhr. Dadurch werden Schäden durch Frost vermieden (Kapitel „Außerbetrieb- nahme“ auf Seite 71).

4.10 Außerbetriebnahme

Entleeren Sie den Frischwassertank und das Wasserleitungssystem vollständig, wenn Sie die Toilette für längere Zeit außer Betrieb nehmen. ➤ Reinigen Sie die Toilette sorgfältig. ➤ Betätigen Sie den Spülknopf bis sich kein Wasser mehr in den Leitungen befindet. ➤ Unterbrechen Sie die Stromversorgung zur Toilette. ➤ Entleeren Sie anschließend den Kassettentank und spülen Sie ihn sorgfältig aus. Reinigen Sie die Kassette. Verschließen Sie den Auslass- stutzen nicht, um den Kassettentank trocknen zu lassen. ➤ Reinigen und fetten Sie alle Dichtungen und beweglichen Teile der Toilette und des Kassettentanks (Kapitel „Wartung“ auf Seite 72) und wiederholen Sie diese Maßnahme vor der Wiederinbetriebnahme. ACHTUNG! Verwenden Sie keine Frostschutzmittel. Diese Mittel können die Kassettentoilette beschädigen.DE Wartung Saneo B, Saneo C

5 Wartung ➤ Reinigen Sie die Toilettenschüssel regelmäßig. Informationen über Sanitärzubehör erhalten Sie im Internet unter: http://www.dometic.com ➤ Säubern und fetten Sie alle Dichtungen an der Toilette und dem Kassettentank regelmäßig. Führen Sie diese Aktion bei häufiger Nutzung monatlich oder nach 3 – 5 Entleerungen der Kassette durch. Verwenden Sie Fett oder Spray auf Silikonbasis. Wir empfehlen: Fett: OKS

VORSICHT! Ein versehentliches Schließen des Schiebers während des Reinigens und Fettens kann zu Verletzungen führen! HINWEIS Der Kassettenschieber muss ständig gefettet sein zur komfor- tablen Nutzung und besseren Handhabung. 1DE Saneo B, Saneo C Wartung

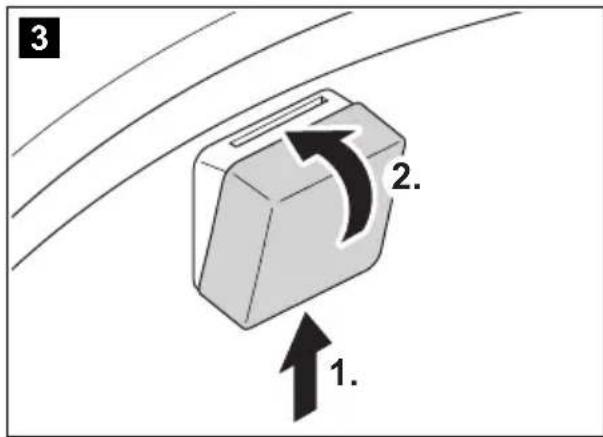

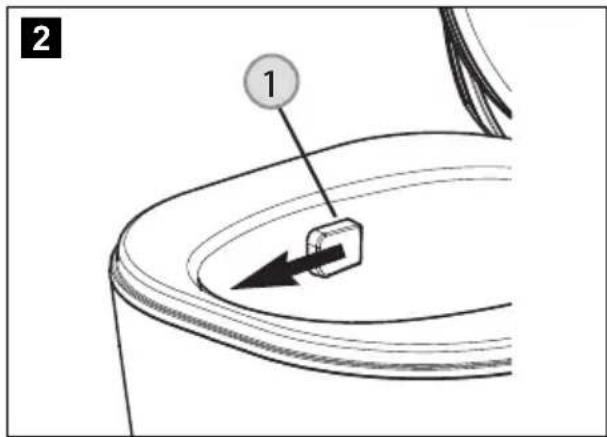

➤ Ziehen Sie die Abdeckung der Spüldüse (Abb. 2 1) in der gezeigten Richtung ab.➤ Entfernen Sie Schmutz oder Ablagerungen mit einem Tuch oder einer weichen Bürste.➤ Stecken Sie Abdeckung der Spüldüse in der gezeigten Weise wieder auf (Abb. 3, Seite 73).

5.2 Schieberstangen fetten

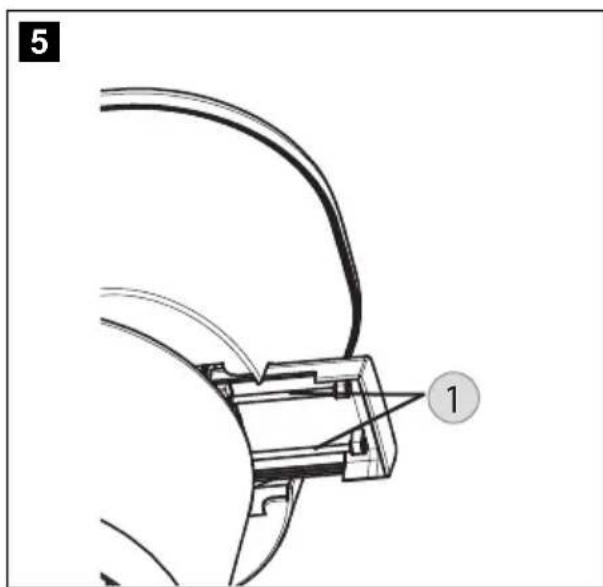

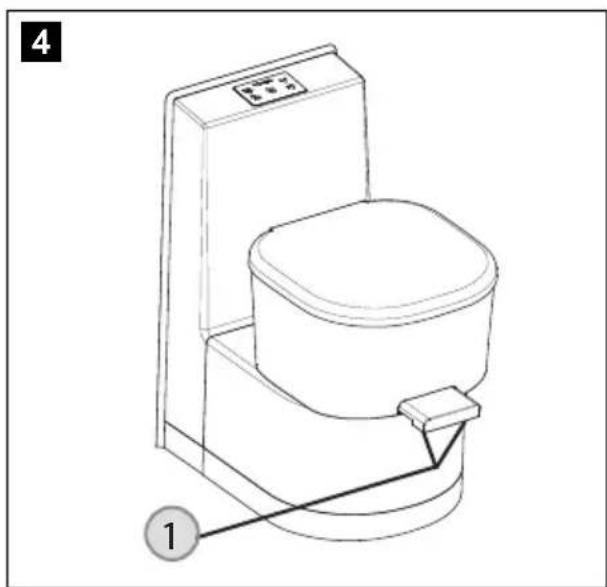

➤ Sprühen Sie die Stangen des Schiebers (Abb. 5 1) mit Silikonspray ein.

5.3 Schieberdichtung fetten

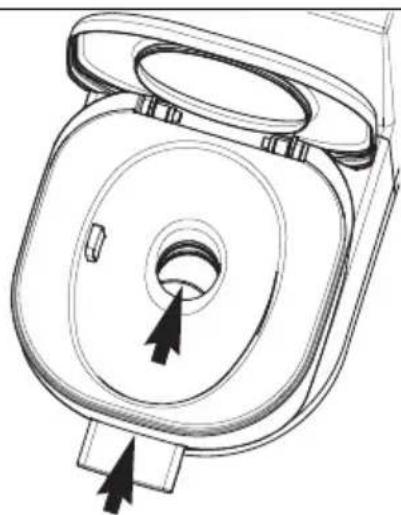

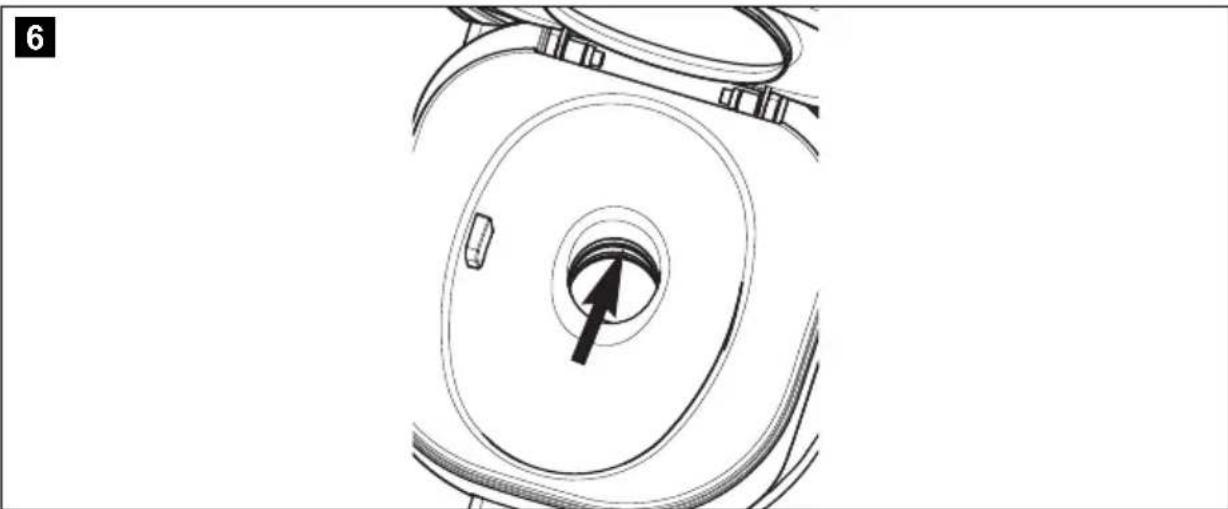

Im unteren Bereich der Toilettenschüssel befinden sich zwei Dichtungen, die den Schieber beim Schließen aufnehmen. ➤ Fetten Sie diesen Bereich sorgfältig, um Schwergängigkeit vorzubeugen.

5.4 Kassettendichtung fetten

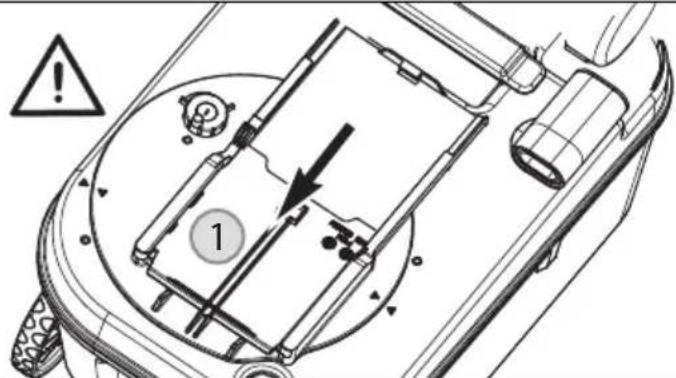

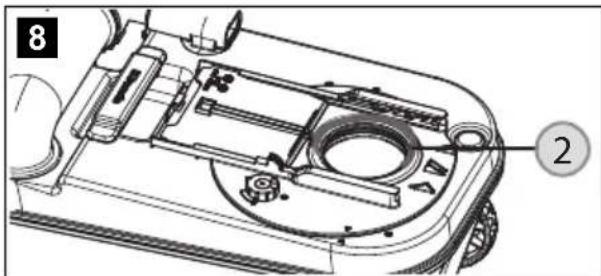

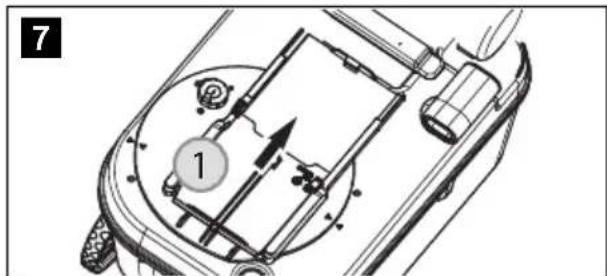

➤ Entnehmen Sie den Kassettentank und stellen Sie ihn auf einen festen Grund. Ziehen Sie die Abdeckung (Abb. 7 1) zurück, sodass die Dichtung zugänglich ist. ➤ Fetten Sie die Kassettendichtung (Abb. 8 2) im oberen Bereich mit Fett auf Silikonbasis gleichmäßig ein. Die Abdeckung bleibt dadurch beweglich.

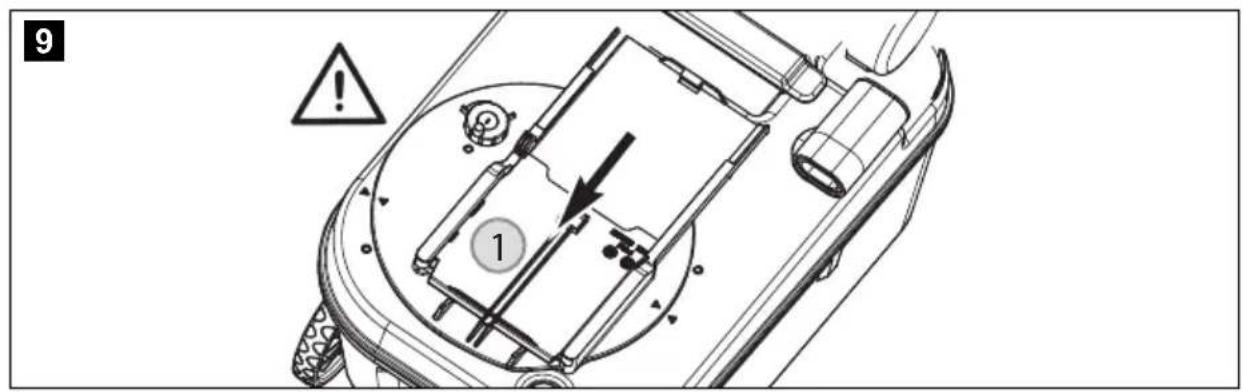

➤ Schließen Sie die Abdeckung (Abb. 9, Seite 75).

5.5 Kassettendichtung ersetzen

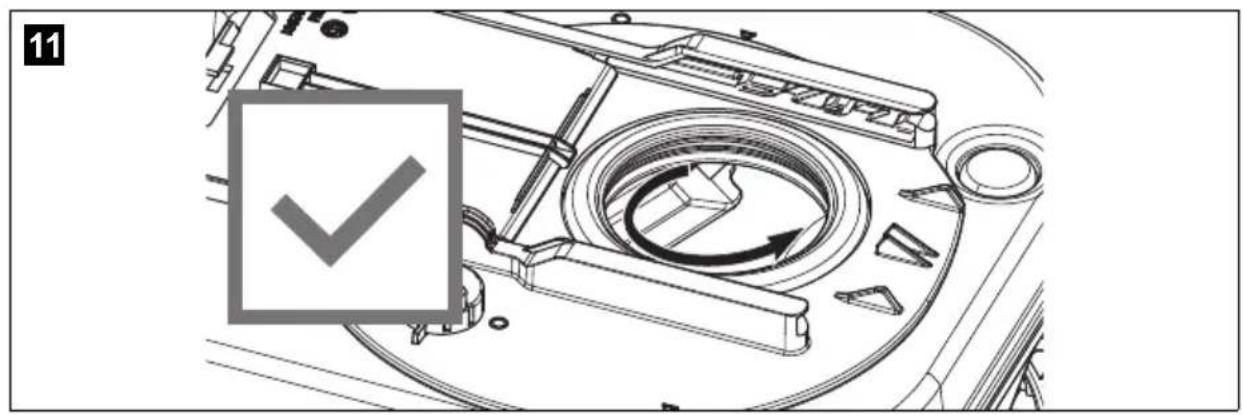

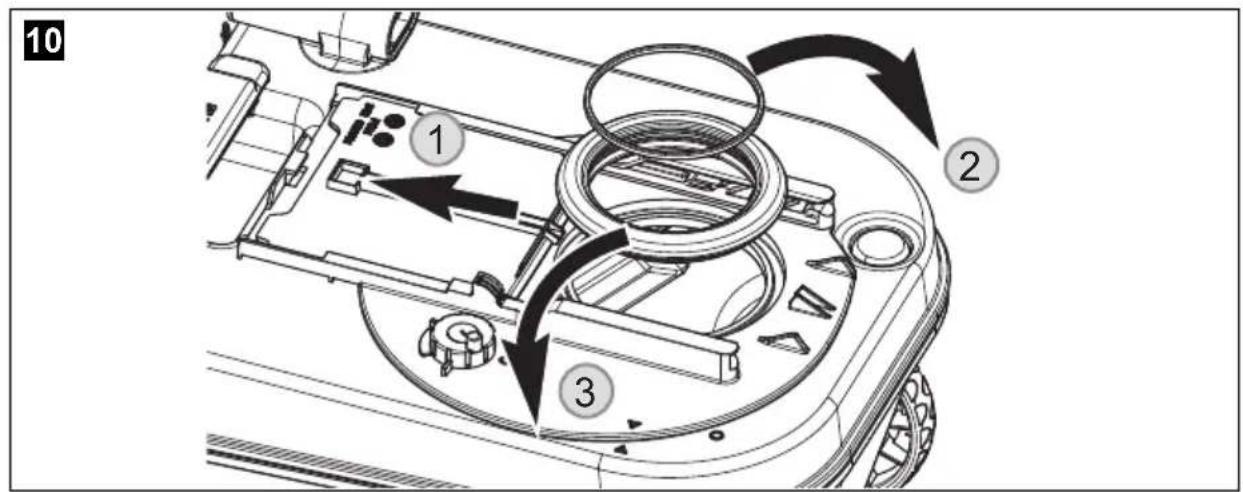

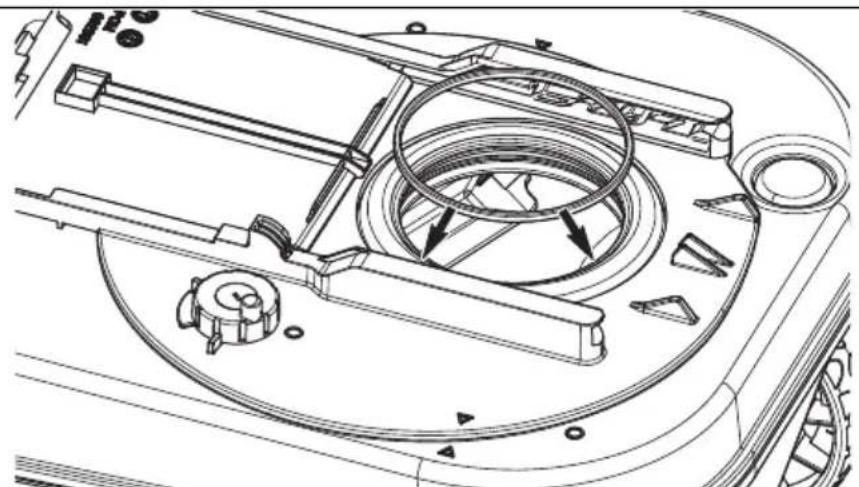

➤ Entnehmen Sie den Kassettentank und stellen Sie ihn auf einen festen Grund. Ziehen Sie die Abdeckung (Abb. 0 1) zurück, sodass die Dichtung zugänglich ist. ➤ Entfernen Sie den Stützring (Abb. 0 2). ➤ Bauen Sie die Dichtung (Abb. 0 3), wie in den folgenden Abbildungen gezeigt, aus. ➤ Setzen Sie die neue Dichtung ein (Abb. a, Seite 75).

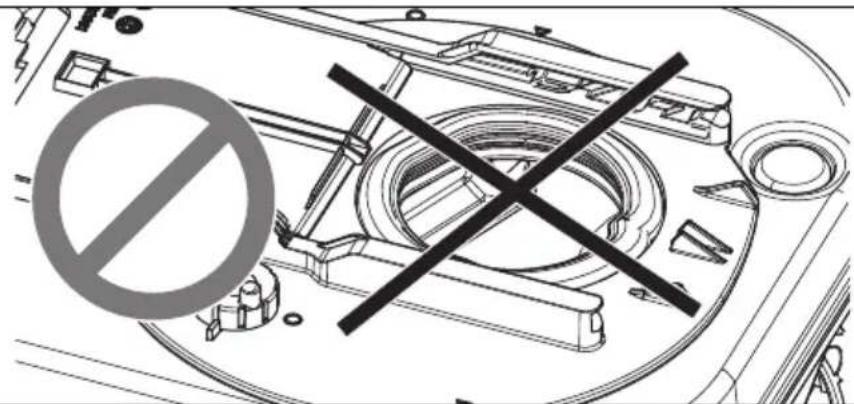

➤ Setzen Sie anschließend den Stützring in die vorgesehene Nut der Kassettendichtung ein (Abb. c, Seite 76). ➤ Schließen Sie die Abdeckung (Abb. d, Seite 76). ACHTUNG! Die Dichtung muss gleichmäßig in der Öffnung anliegen, da ansonsten Undichtigkeit und Schwergängigkeit des Schiebers möglich sind (Abb. b, Seite 76).

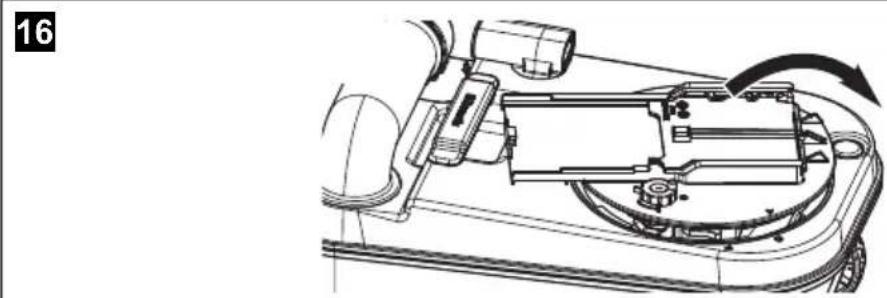

5.6 Bajonettverschluss reinigen und Bajonettdichtung

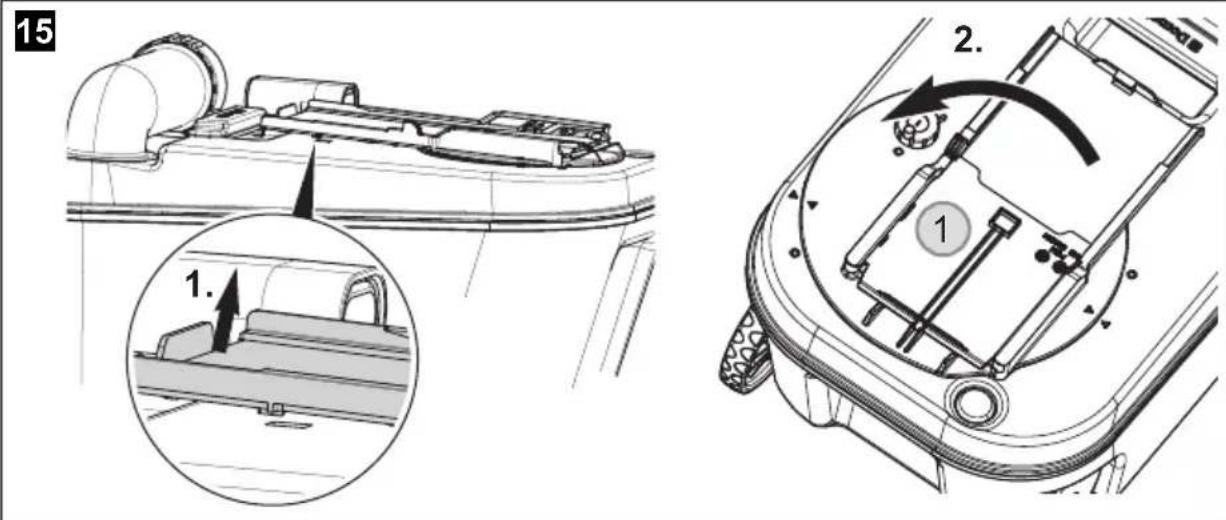

fetten ➤ Lösen Sie den Bajonettverschluss (Abb. e 1) von der Kassette. Der Bajonettverschluss lässt sich im Auslieferungszustand und nach längerer Standzeit nur schwergängig lösen. ➤ Entfernen Sie den Bajonettverschluss (Abb. f 1). ➤ Reinigen Sie den Bajonettverschluss (Abb. g 1) komplett.

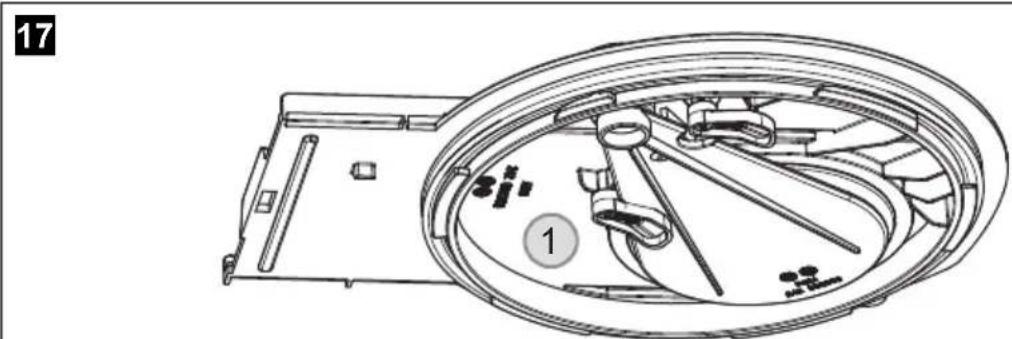

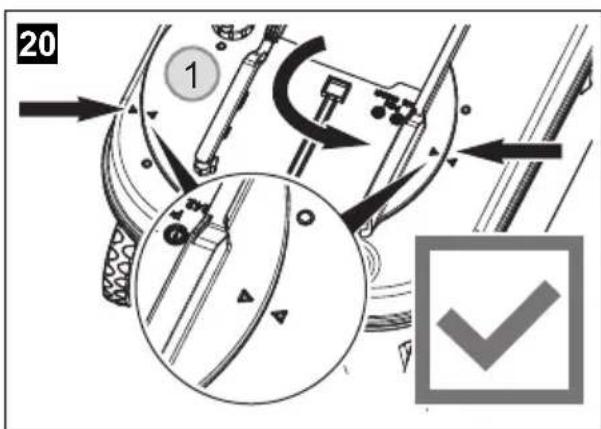

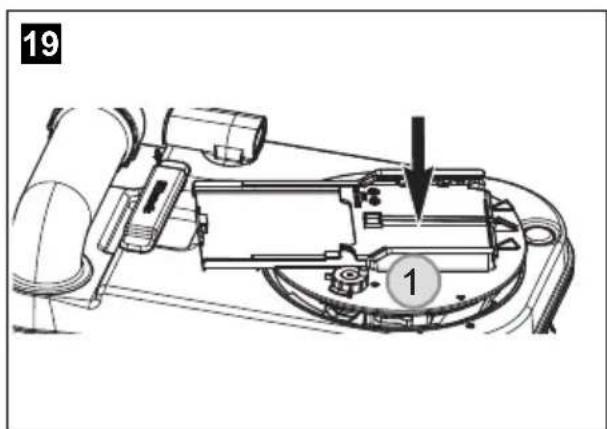

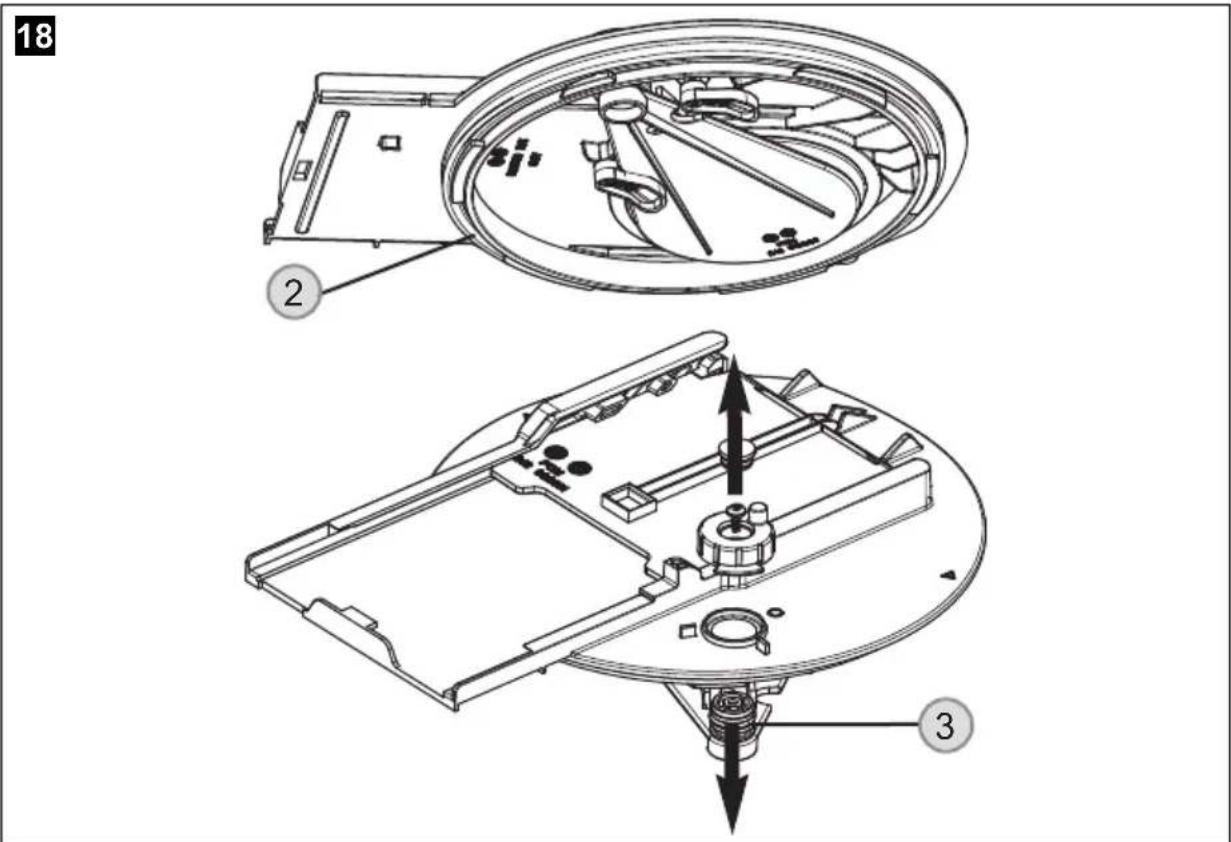

➤ Fetten Sie die Bajonettdichtungen (Abb. h 2, 3) (Unterseite des Bajonettverschlusses) gleichmäßig mit Silikonfett ein. ➤ Setzen Sie den Bajonettverschluss (Abb. i 1, Abb. j 1) wieder ein.

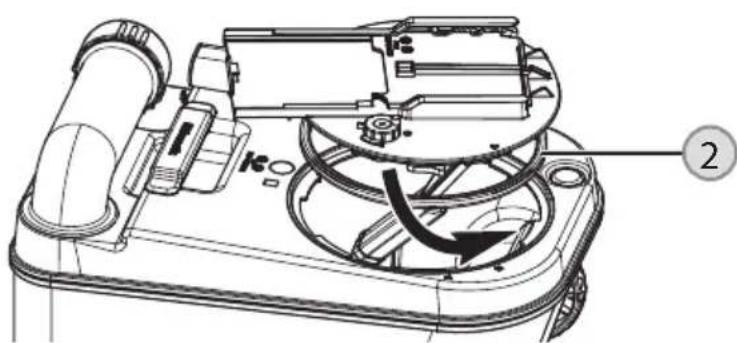

5.7 Bajonettdichtung ersetzen

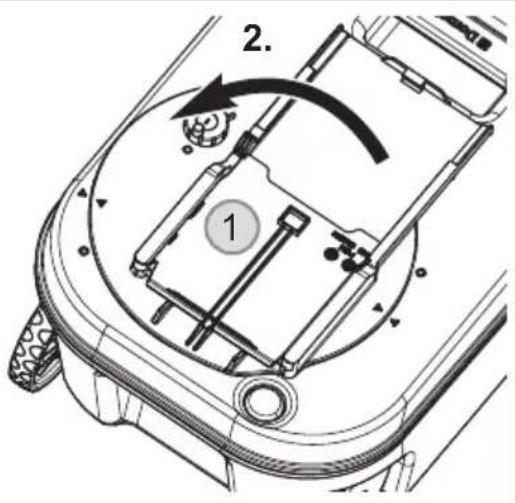

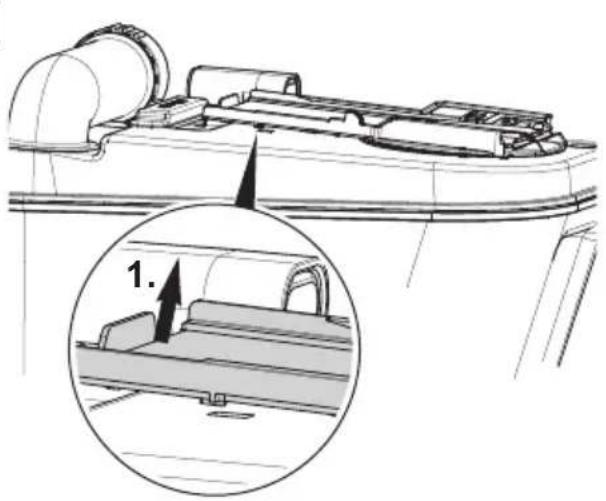

➤ Lösen Sie den Bajonettverschluss (Abb. k 1) von der Kassette. Der Bajonettverschluss lässt sich im Auslieferungszustand und nach längerer Standzeit nur schwergängig lösen. ➤ Setzen Sie die neue Dichtung ein. ➤ Achten Sie auf gleichmäßigen Sitz der neuen Dichtung (Abb. l 2).

5.8 O-Ring der Kassettenbelüftung fetten

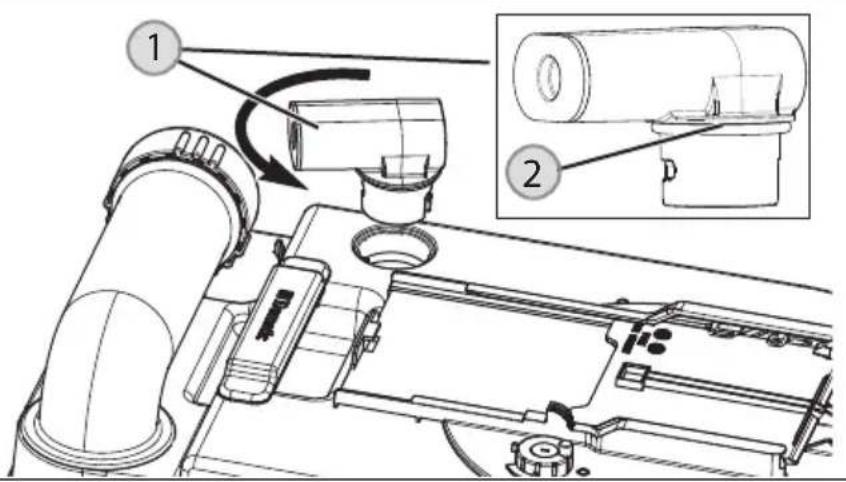

➤ Lösen Sie den Adapter (Abb. m 1) von der Kassette. ➤ Fetten Sie nur den aufgesteckten O-Ring (Abb. m 2) mit Silikonfett.

5.9 Sicherung in der Bedieneinheit tauschen

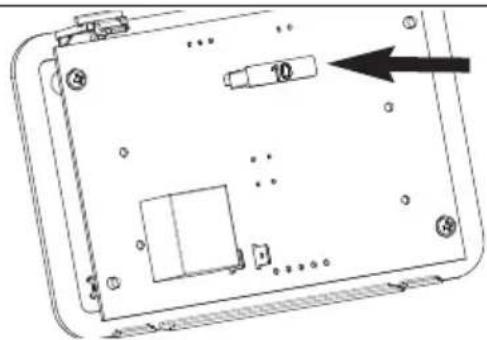

Die Sicherung (Automobilsicherung: 10 A) befindet sich auf der Unterseite. VORSICHT! Vor Beginn Spannungsversorgung ausschalten!

5.10 Bedieneinheit ausbauen (Wand)

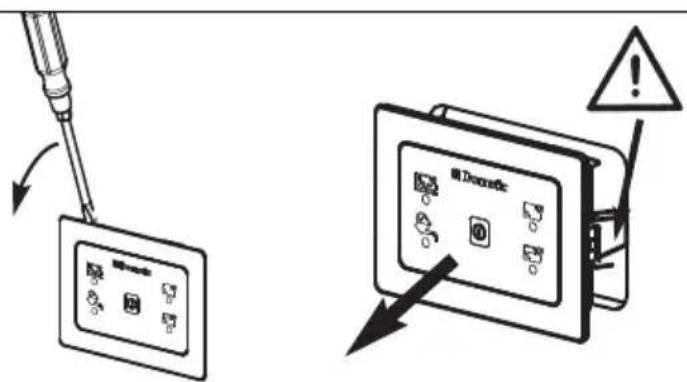

➤ Heben Sie das Bedienteil mit einem geeigneten Werkzeug an und ziehen Sie es anschließend aus der Wand (Abb. o, Seite 81).

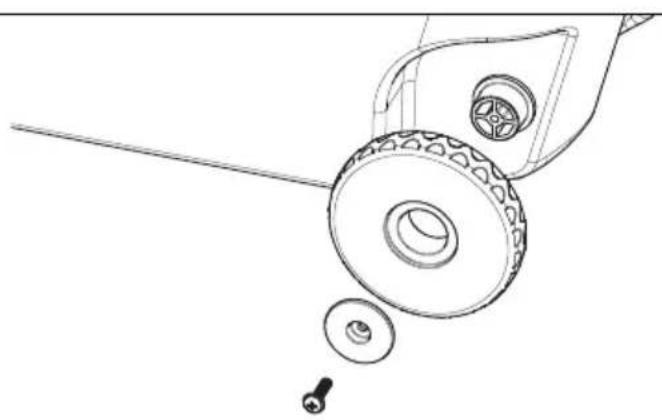

Die Räder am Kassettentank können bei Bedarf einzeln ausgetauscht werden. ➤ Schraube lösen und Rad zusammen mit der Scheibe abziehen (Abb. p, Seite 81). ➤ Neues Rad aufstecken und festschrauben. ➤ Rad auf freien Lauf prüfen. VORSICHT! Ziehen Sie die Bedieneinheit vorsichtig aus der Wandöffnung. Es besteht Verletzungsgefahr durch zurückspringende Federn!

5.12 Deckel und Brille abmontieren / tauschen

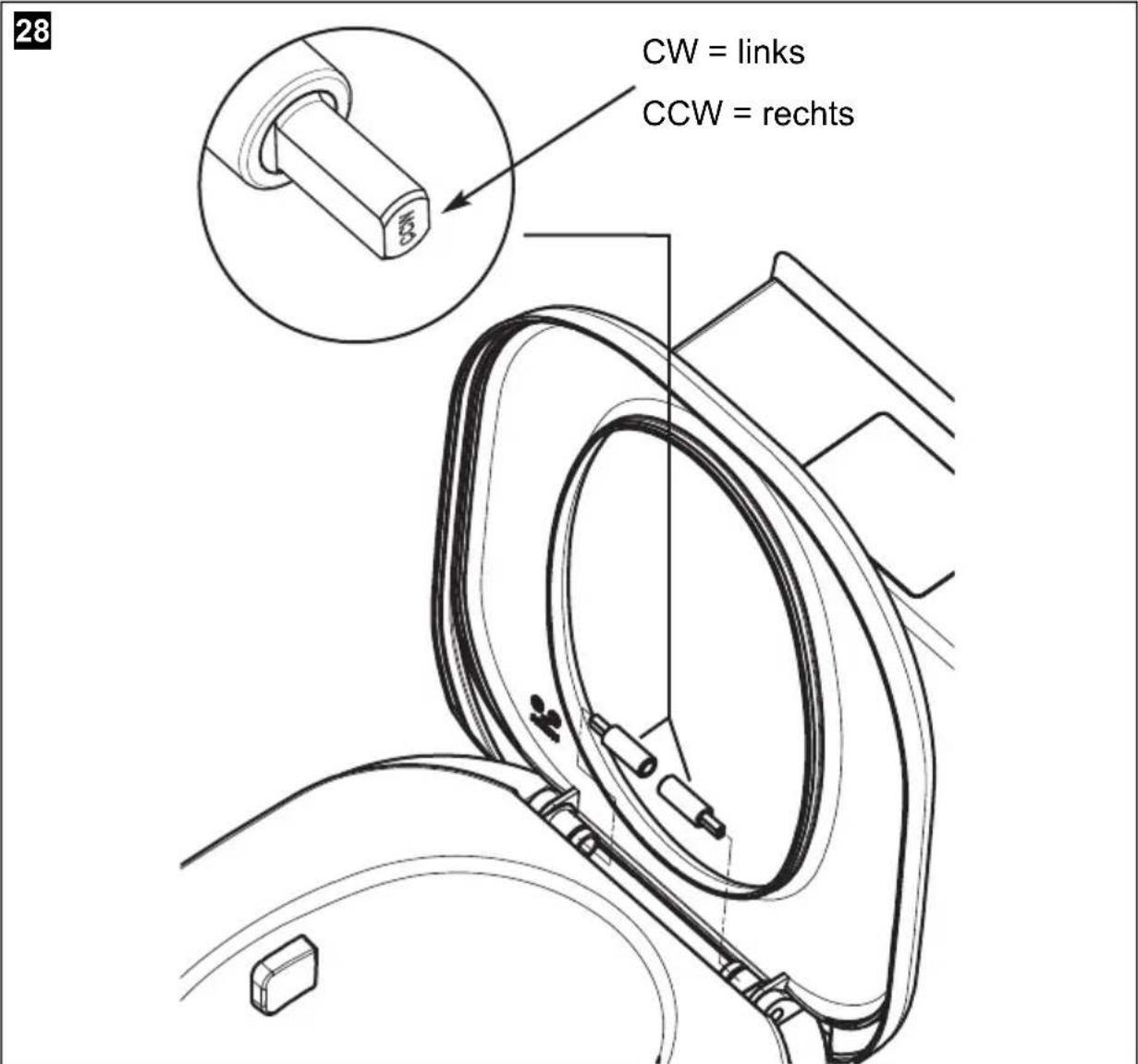

Gehen Sie wie folgt vor (Abb. q, Seite 83): ➤ Lösen Sie die Abstandshalter (2), indem Sie sie mit einem Schlitzschraubendreher aus ihrer Position hebeln. ➤ Hebeln Sie die Abdeckung (1) vorsichtig mit einem Schlitzschrauben- dreher aus ihrer Befestigung und entfernen Sie sie. ➤ Entfernen Sie gegebenenfalls die Bauteile der Absenkautomatik mit den Markierungen „CW“ und „CCW“. ➤ Öffnen Sie den Deckel. ➤ Greifen Sie den Deckel oberhalb der Scharniere (3) mit beiden Händen und biegen Sie ihn leicht in Richtung der Schüssel durch, um ihn zu lösen. ➤ Öffnen Sie die Brille. ➤ Greifen Sie die Brille oberhalb der Scharniere (3) mit beiden Händen und biegen Sie sie leicht in Richtung der Schüssel durch, um sie zu lösen. HINWEIS Der Hersteller übernimmt keine Haftung für Schäden, die durch eine falsche oder fehlerhafte Montage entstehen.DE Saneo B, Saneo C Wartung

5.13 Absenkautomatik einbauen / ersetzen

Die Absenkautomatik ist bei Saneo Comfort-Modellen integriert. Bei Saneo Basic-Modellen kann diese Funktion nachgerüstet werden. HINWEIS Der Hersteller übernimmt keine Haftung für Schäden, die durch eine falsche oder fehlerhafte Montage entstehen.

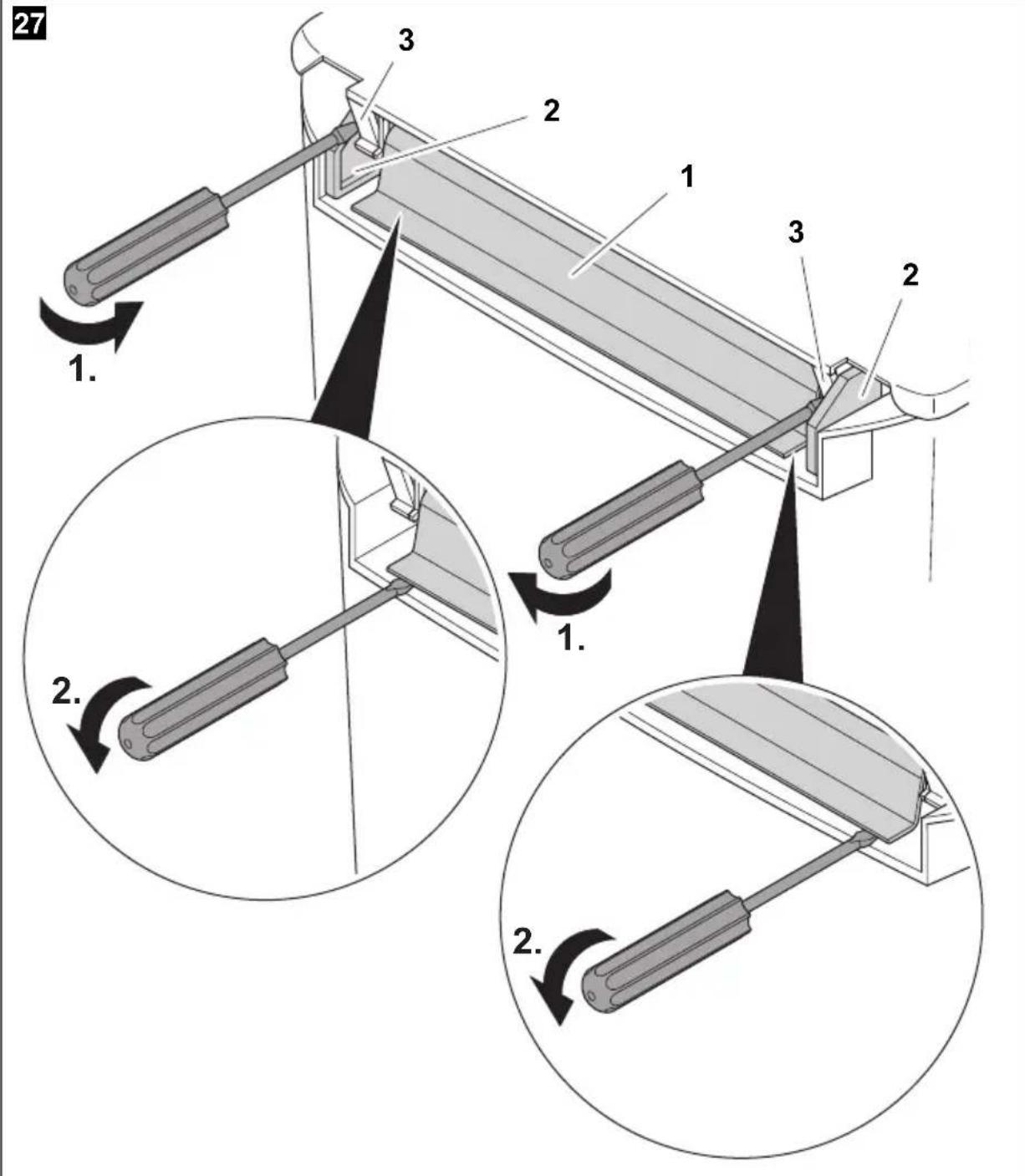

➤ Hebeln Sie die Abdeckung (Abb. q 1, Seite 83) vorsichtig mit einem Schlitzschraubendreher aus ihrer Befestigung und entfernen Sie sie. ➤ Öffnen Sie Deckel und Brille. ➤ Entfernen Sie gegebenenfalls die Bauteile der Absenkautomatik mit den Markierungen „CW“ und „CCW“. ➤ Nehmen Sie die neuen Bauteile der Absenkautomatik und setzen Sie das Teil mit der Markierung „CW“ in das linke Scharnier und das Bauteil mit der Markierung „CCW“ in das rechte Scharnier ein. ➤ Schließen Sie den Deckel durch Antippen. ✓ Brille und Deckel senken sich langsam ab. ➤ Setzen Sie die Abdeckung (Abb. q 1, Seite 83) in die Befestigung ein.

5.14 Verhalten bei Störungen

Störung Mögliche Ursache Abhilfe Spülung läuft nicht mehr. Sicherung defekt. Kassette nicht eingeschoben. Kassette voll. Stromversorgung nicht vorhanden. Elektronik defekt. Pumpe defekt. Magnetventil defekt. Sieb vom Magnet- ventil ist verschmutzt. Sicherung erneuern (siehe Kapitel „Sicherung in der Bedieneinheit tau- schen“ auf Seite 80). Bei wiederholtem Aussetzen elektrische Anschlüsse und Verbindungen prüfen! Defekte Teile ersetzten. Kassettentank undicht. Dichtung verschlissen. Kassettendichtung ersetzen (siehe Kapitel „Kassettendichtung ersetzen“ auf Seite 75). Keine Füllstands- anzeige. Schwimmer im Kassettentank hat sich verhakt oder ist durch Toilettenpapier festgesetzt. Schwimmer in der Kassette reinigen. Keinen Hochdruckreiniger verwenden! Kassettentank lässt sich nicht vollständig einschieben. Schiebergriff lässt sich öffnen, obwohl die Kas- sette entnommen wurde. Unterer Schieber- flansch hat sich gelöst. Schieberflansch in korrekte Position drücken. Kassette lässt sich nicht entnehmen. Schiebergriff ist geöffnet. Schiebergriff schließen. Kassette rastet im Kassettenschacht nicht ein. Kassettenverriegelung ist defekt. Kassettenverriegelung tauschen.DE Wartung Saneo B, Saneo C

Kassette lässt sich entnehmen, obwohl der Schiebergriff offen ist. Verriegelungstasche an der Kassette ist defekt. Bajonettverschlusseinheit auf der Kassette tauschen. Schiebergriff lässt sich nicht öffnen. Kassette ist nicht ein- geschoben. Kassette einschieben. Störung Mögliche Ursache AbhilfeFR Saneo B, Saneo C
