BEDIENUNGSANLEITUNG Saneo CLP DOMETIC

DE Montageanleitung 31

In der Steinwiese 16, D-57074 Siegen

INT+49-2716920

INT+49-271692304

Der Einbau der Toilettearf nur von geschultem Fachpersonal erfolgen!

ACHTUNG!

• Reinigungsmittel für die Toilette dürfen weder Chlor noch Alkohol enthalten!
  Schütteln Sie den Kassettentank nicht stark.
• Sümmtliche Komponenten des Systems müssen in frostfreien Bereichen eingebaut werden. Bei Minustemperaturen besteht die Gefahr der Beschädigung durch Frostenwirkung.
• Verwenden Sie keine Frostschutzmittel. Diese Mittel konnen die Kassettentoilette beschädigen.
• Der Betriebsdruck (Wasserdruck) des Magnetventils darf 6 bar nicht überschreiben. Das Magnetventil wird durch überhöhten Druck beschädigt.

Inhaltsverzeichnis

1 Allgemeines 33

1.1 Hinweise zu dieser Anleitung 33
1.2 Urheberschutz 33
1.3 Erklärung der verwendeten Symbole. 33
1.4 Haftungsbeschränkung 34
1.5 Gewährleistung 34
1.6 Umwelthinweise. 34
1.7 Konformitätserklarung 35

2 Sicherheitshinweise 36

2.1 Bestimmungsgemäß Verwendung 36
2.2 Verantwortung des Nutzers 36
2.3 Einbauhinweise 36
2.4Regeln und Normen. 36

3 Modellbeschreibung 37

3.1 Modellbezeichnung 37
3.2 Typenschild der Toilette. 38
3.3 Technische Daten 39
3.4 Erklärung der Komponenten 40

4 Einbau der Toilette 41

4.1 Einbau der Servicetüre 41
4.2 Wandausschnitte herstellen 42
4.3 Aufstellen der Toilette 43
4.4 Aufstellen der Toilette Saneo B, Saneo C.
4.5 Wasseranschluss 52
4.6 Einbau der Tankklappe 54
4.7 Elektrischer Anschluss. 55

1 Allgemeines

1.1 Hinweise zu dieser Anleitung

Bevor Sie die Toilette installieren,lesen Sie diese Einbauanleitung sorgfältig durch.

These Anleitung gibt Ohnen die nötigen Hinweise für den richtigen Einbau der Toilette.

Beachten Sie entsprechers die Sicherheitshinweise. Die Einhaltung der Hinweise und Handlungsanweisungen ist wichtig für den sicheren Umgang mit ihrer Toilette und schützt Sie und die Anlage vor Schäden. Das Gelesene muss verstanden worden sein, bevor Sie eine Maßnahme durchführren.

1.2 Urheberschutz

Die Angaben, Texte und Abbildungen in dieser Anleitung sind urheberrechtlich geschützt und unterliegen den gewerblichen Schutzrechten. Kein Teil dieser Anleitungarfohne die schriftliche Genehmigung der Domatic GmbH, Siegen, reproduziert, kopiert oder sonst wie verwendet werden.

1.3 Erklärung der verwendeten Symbole

VORSICHT!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

1.4 Haftungsbeschränkung

Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung geltender Normen und Vorschriften sowie dem Stand der Technik erstellt. Domatic behält sich vor, jederzeit Änderungen am Produkt vorzunehmen, die im Interesse der Verbesserung des Produktes und der Sicherheit angebracht sind.

Domatic übernimmt keine Haftung für Schäden bei:

• Nichtbeachtung der Einbauanleitung
• Nichtbeachtung der Bedienungsanleitung
• Nichtbestimmungsgemäßer Verwendung
• Verwendung von nicht originen Ersatzteilen
• Veränderungen und Eingriffen am Gerät

1.5 Gewährleistung

Gewährleistungsabwicklungen erfolgen nach der europäischen Richtlinie 44/1999/EC und den landesüblichen Bedingungen. Im Gewährleistungs-oder Servicefall wenden Sie sichitte an unseren Kundendienst.

Störungen, die auf fehlerhafte Bedienung zurückzuführen sind, unterliegen nicht der Gewährleistung. Jede Veränderung am Gerät oder die Verwendung von Ersatzteilen, die keine Original-Dometic-Ersatzteile sind, sowie das Nichteinhalten der Einbau- und Bedienungsanleitung führt zum Erlöschen der Gewährleistung und zum Ausschluss von Haftungsansprüchen.

1.6 Umwelterinneise

Entsorgung

Um die stoffliche Verwertung der recyclingfähigen Verpackungsmaterialien sicherzustellen, sind diese den ortsüblichen Sammelsystemen zuzuführen.

1.7 Konformitätserklarung

Domatic Produkte entprehen den spezifizierten Eigenschaften gemäß der jeweiligen europäischen Richtlininen.

Die aktuelle Konformitätserklarung können Sie bei Domatic GmbH, Siegen, direkt anfragen.

Dometic

In der Steinwiese 16, D-57074 Siegen

INT+49-2716920

INT+49-271692304

2 Sicherheitshinweise

2.1 Bestimmungsgemäß Verwendung

These Toilette ist für den Einbau und die Verwendung in Freizeitfahrzeugen wie Volkswagen oder Motorcaravan vorgesehen.

2.2 Verantwortung des Nutzers

WARNING!

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Reinigung und Benutzer-Wartung)durfen nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.
• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

2.3 Einbauhinweise

Die Toilette muss grundsätzlich so eingebaut werden, dass sie für Servicearbeiten gut zugänglich ist, leicht aus- und eingebaut und ohne große Aufwand aus dem Fahrzeug entnommen werden kann.

ACHTUNG!

Der Einbau der Toilettearf nur von geschultem Fachpersonal erfolgen!

2.4 Regeln und Normen

Bei der Aufstellung und dem Anschluss des Gerätes sind folgende, dem neuesten Stand der Technik entsprechende, Bestimmungen zu beachten:

Die elektrische Installation muss nach den nationalen und örtlichen Vorschiften erfolgen.
- Europäische Norm - EN 1645-1, EN 1646-1, EN 1648-1, EN 1648-2

3 Modellbeschreibung

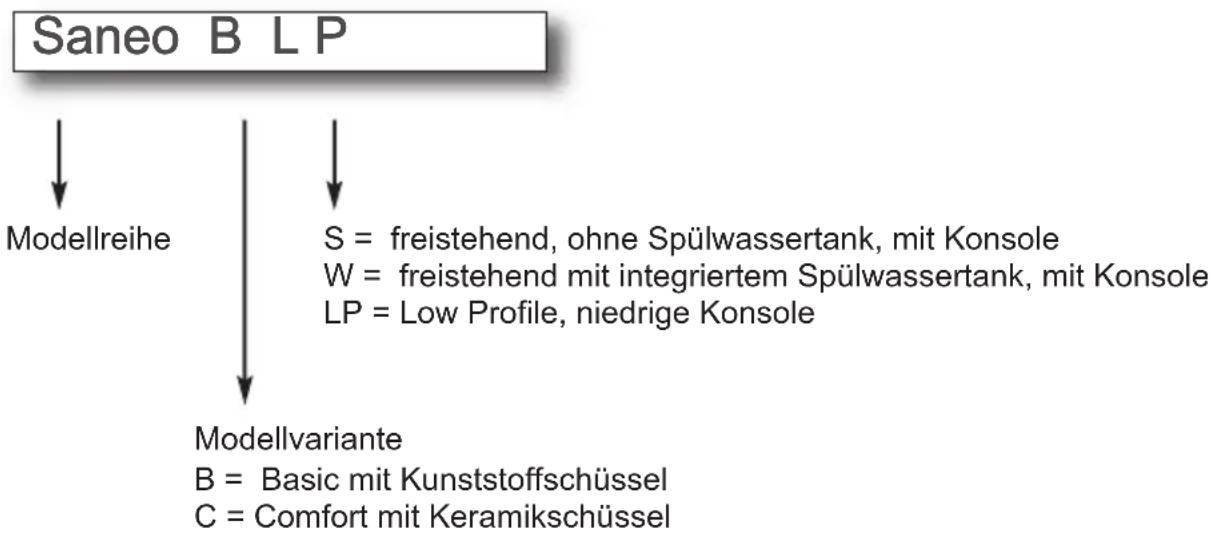

3.1 Modellbezeichnung

Beispiel:

Die Kassettentoilette Saneo besteht aus einer im Fahrzeug fest installierten Toilette und einer herausnehmbaren, fahrbaren Kassette als Abwassertank. Die Kassette ist von außen durch eine Türe zugänglich. Modellbezogen erhalten die Toilette das Spülwasser aus einem im Gehäuse integrierten Tank oder aus dem fahrzeugseitigen Frischwassertank.

Folgende Modellausfuhrungen sind lieferbar:

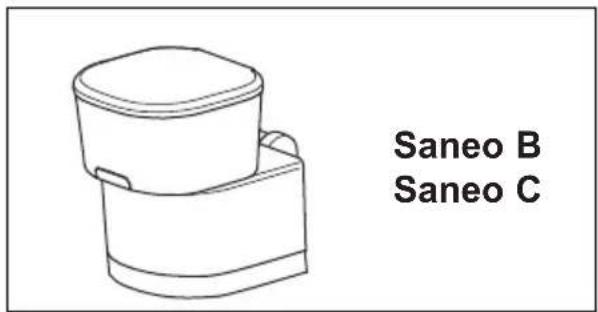

• Saneo B, Saneo C: freistehend, ohne Wassertank, ohne Konsole

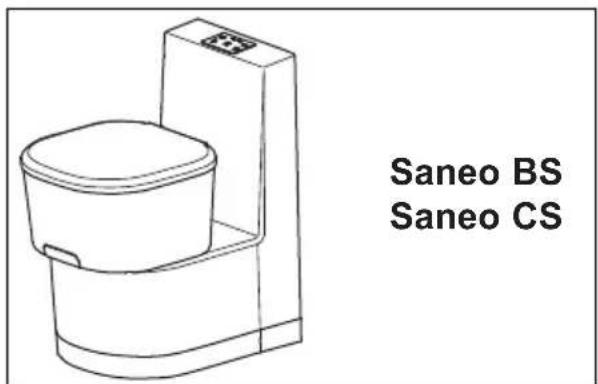

• Saneo BS, Saneo CS: freistehend, ohne Wassertank, mit Konsole
• Saneo BW, Saneo CW: freistehend, mit Wassertank in der Konsole

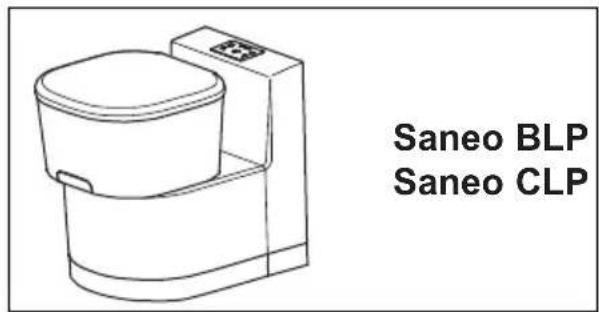

• Saneo BLP, Saneo CLP: freistehend, ohne Wassertank, niedrige Konsole

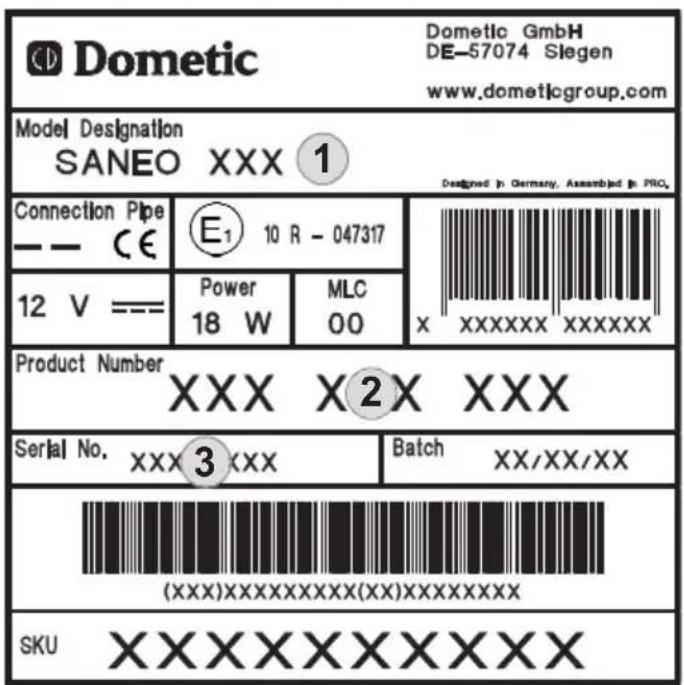

3.2 Typenschild der Toilette

Das Typenschild enthalt alle wichtigen Daten. Dort konnen Sie die Modellbezeichnung, die Produktnummer und Seriennummer ablesen. Diese Angaben benötigen Sie bei allen Kontakten mit dem Kundendienst oder der Ersatzteilbestellung. Sie finden das Typenschild im Kassettengehäuse nach Entnahme der Kassette.

1

Pos. Bezeichnung

1 Modellnummer
2 Produktnummer
3 Seriennummer

3.3 Technische Daten

	Dometic Saneo
Versorgungspannung: 12 V---
Stromaufnahme: max. 2 A bei interner Pumpe max. 10 A bei externer Pumpe
Abmessungen: s. Angaben im Anhang
Betriebstemperatur: 0 °C bis +50 °C
Fassungsvermögen: 16 I (Kassettentank) 7 I (Frischwassertank, optional)
Prüfzeichen:	CE N1 10 R-047317 E1

HINWEIS

Wasserversorgung (fahrzeugseitige Pumpe):

Die Toilette benötigt fahrzeugseitig min. 7 l/min am Ausgang des Schlauchanschlusses der Toilette, um eine ausreichende Spülleistung mit min. 5 l/min zu gewährleisten.

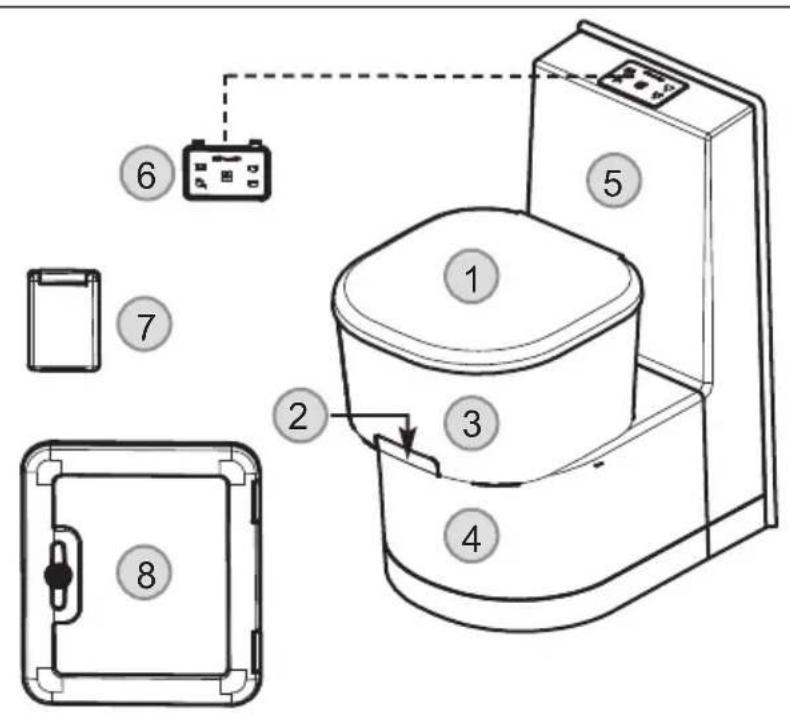

3.4 Erklärung der Komponenten

Pos. Bezeichnung

1 Deckel und Brille, abnehmbar
2 Entleerungsschieber für Toilettenschüsse
3 Toilettenschüssel drehbar, Kunststoff oder Keramik
4 Kassettengehause
5 Konsole für Wassertank
6 Füllstandsanzeige / Bedienfeld (Spülung)
7 Nur Saneo BW/CW:Tankklappe/Einfullstutzen Frischwasser
8 Servicetüre

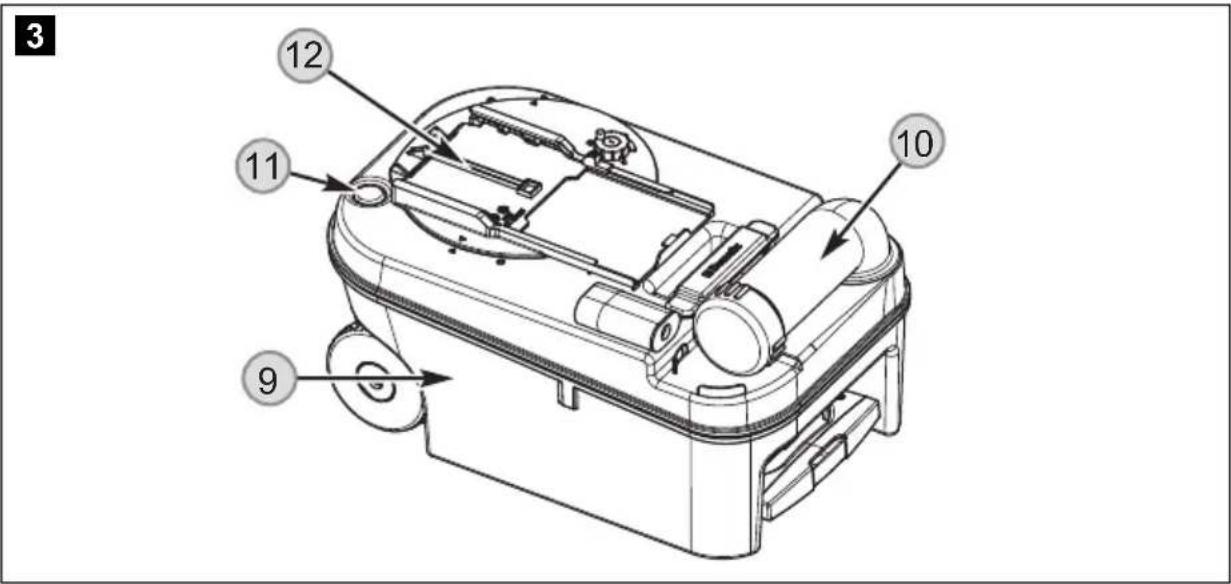

Pos. Bezeichnung

9 Kassettentank
10 Entleerungsstutzen
11 Entlüftungsknopf für Entleerung
12 Schieber auf der Kassette

4 Einbau der Toilette

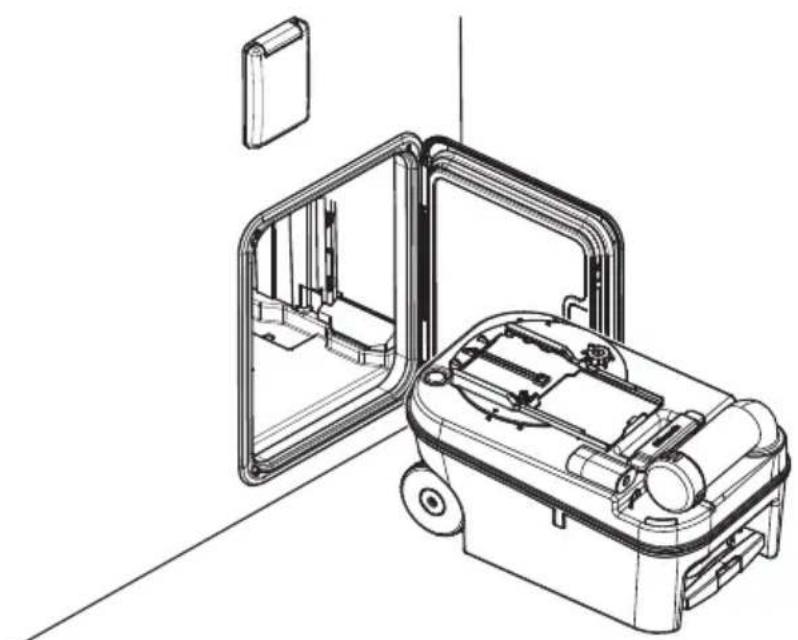

4.1 Einbau der Servicetüre

Die Beschreibung zum Einbau der Servicetüre konnen Sie dem beigelegten Dokument (Domatic Seitz SK 5) entnehmen (optional und modellabhängig).

4.2 Wandausschnitte herstellen

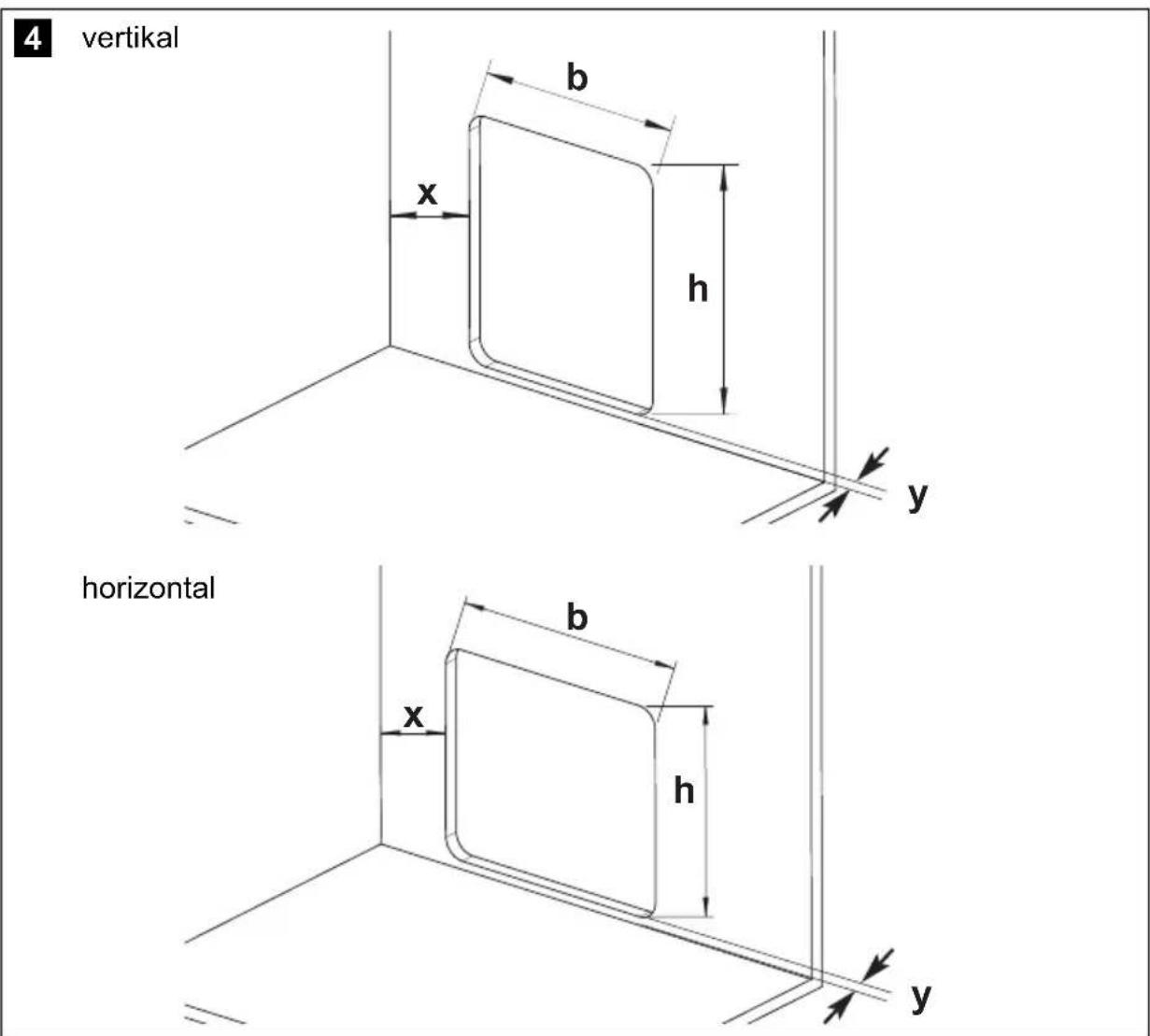

4.2.1 Wandausschnitt Servicetüre

Bringen Sie in der Wand einen Ausschnitt für die Kassette an mit den Maßen:

• für Servicetüre SK5 vertikal

• y^ = 12,5 mm,y^ = 22 mm ;

• b = 310 mm + 12 mm, h = 360 mm + 12 mm.

• für Servicetüre SK5 horizontal

• y^ = 12.5 mm, y^ = 26 mm;
  -b = 360 ~mm + / - 1 ~mm, h = 310 ~mm + / - 1 ~mm .

Das Maß x ergibt sich durch die Aufstellung der Toilette. Beachten Sie damit die Position der Servicetüre (Schablone (3) und (4) auf der Verpackung).

4.2.2 Wandausschnitt Tankklappe

Die Tankklappe wird eingesetzt bei Verwendung der Modelle Saneo BW und Saneo CW mit integriertem Wassertank.

Nutzen Sie zum Herstellen des Ausschnits für die Tankklappe die Schablone (1), Kapitel 5.3.1 auf Seite 163.

Die Einbaubeschreibung der Tankklappe finden Sie in Kapitel „Einbau der Tankklappe" auf Seite 54.

4.3 Aufstellen der Toilette

ACHTUNG!

Samtliche Komponenten des Systems müssen in frostfreien Bereichen eingebaut werden. Bei Minustemperaturen besteht die Gefahr der Beschädigung durch Frosteinwirkung.

Bauen Sie die Toilette entsprechend der Beschreibung zur jeweiligen Modellausführung ein.

Stellen Sie die Toilette nur an einer senkrechten Wand bündig auf.
Lassen Sie mindestens 60~mm Platz zu freihtlichen Wänden, damit das Schwenken des Toilettenoberteils (mit Sitz) nicht eingeschränkt wird.
Nutzen Sie zum Einbau die Maßskizzen und Schablonen im Anhang (Kapitel 5.2 auf Seite 153, 5.3 auf Seite 162).

5

Beim Einbau der Toilette in einer Nasszelle empfehlen wir, die Toilette mit der Duschwanne zu verbinden.

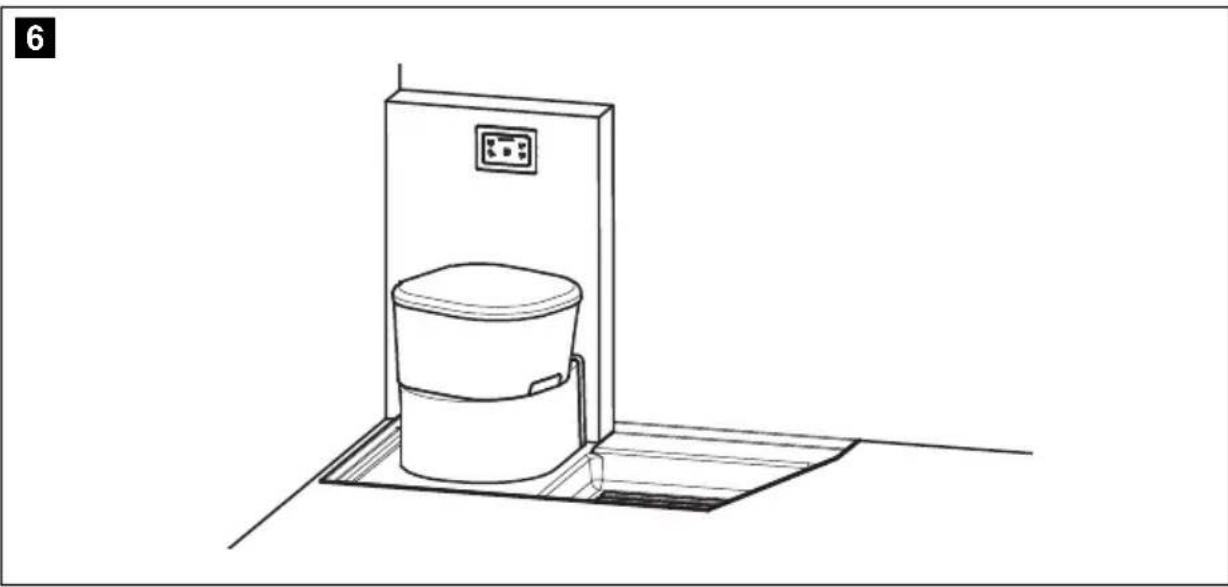

4.4 Aufstellen der Toilette Saneo B, Saneo C

Das freistehende Modell Saneo B, Saneo C besitz keine integrierten Wassertank. Stellen Sie theses Modell so auf, dass die dahinterliegende Wand das Bedienteil der Toilette, die elektrischen Anschlüsse und evtl. einen Wassertank aufnehmen kann. Ideal ist es,azo einen Kasten vor die Raumwand zu setzen, wie in Abb. 6 gezeigt. Bauen Sie das Kontroll- und Bedienfeld in der Wand in unmittelbarer Höhe der Toilette ein (Kapitel „Einbau des Kontroll- und Bedienfelds der Toilette Saneo B, Saneo C" auf Seite 47).

HINWEIS Abbildung zeigt den beispielhaften Einbau in eine Duschwanne.

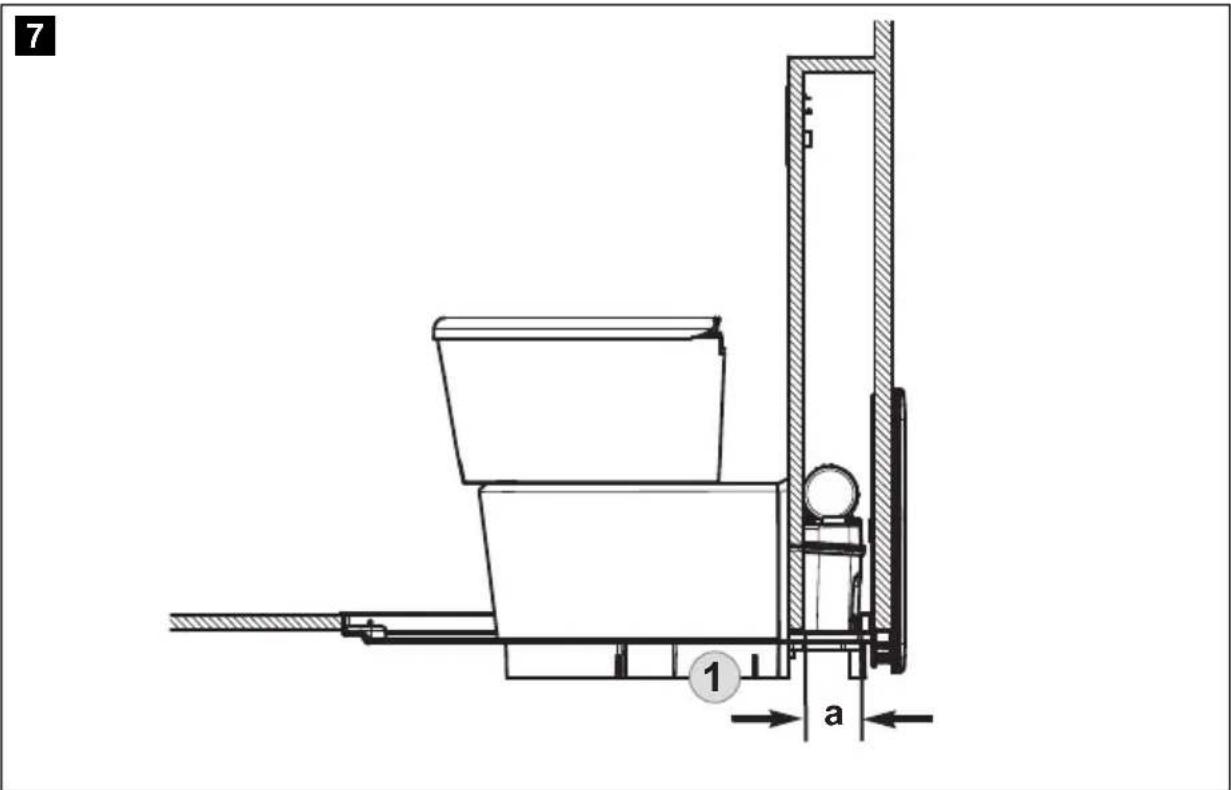

Beachten Sie, dass die Kassette 112 mm (a) aus dem Kassettengehäuse herausragt (Abb. 7).

HINWEIS

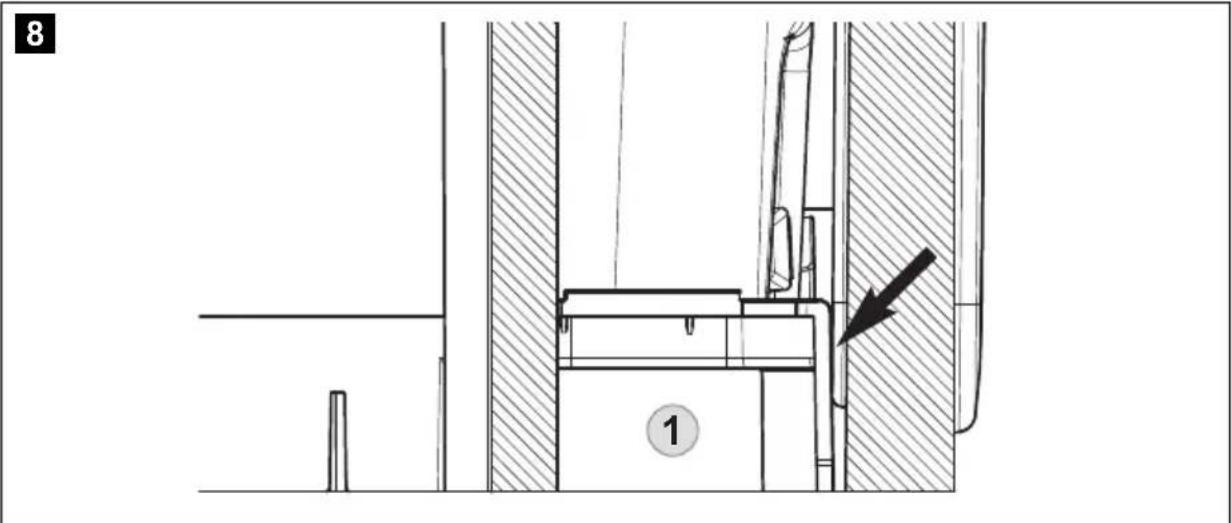

Abbildung zeigt den beispielhaften Einbau in eine Duschwanne.

Setzen Sie den Gehäuseboden (1) bündig an den Einbaurahmen der Servicetur an, so dass ein sauberer Übergang ohne Spalt entsteht.

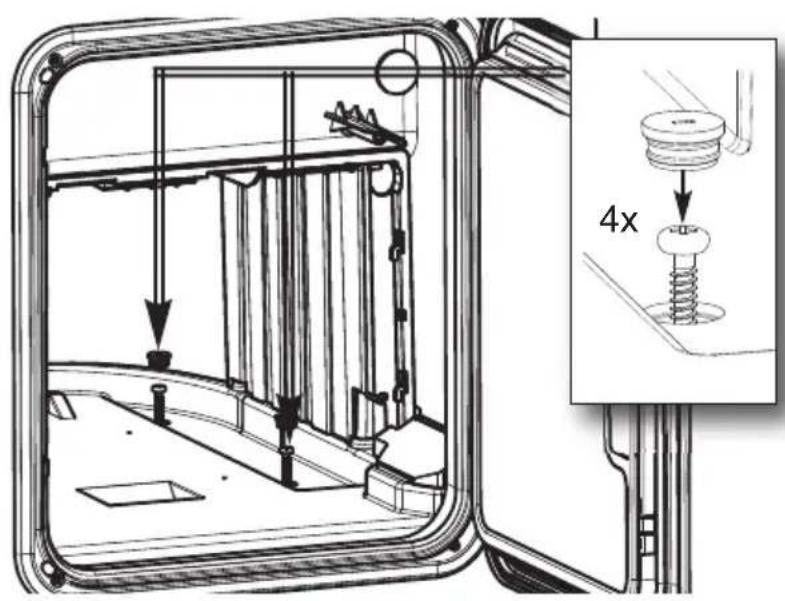

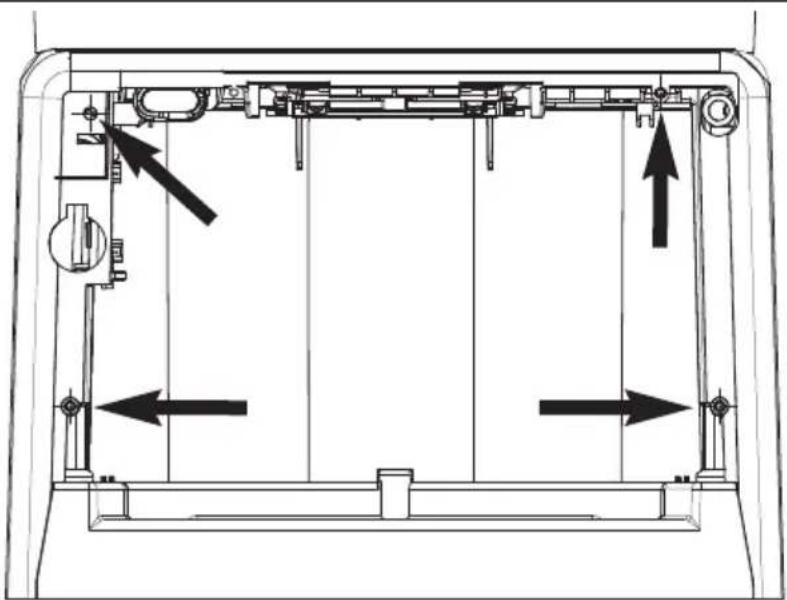

Befestigen der Toilette Saneo B, Saneo C

Nach dem die Toilette an der gewünschten Position aufgestellt ist, schrauben Sie die Bodenplatte mit vier (beiliegenden) Schrauben fest (Abb. 9).

9

Schrauben Sie danach das Toilettengehäuse (mit max. 4 Schrauben, nicht beiliegend) an der Wand fest (Abb. 10).

10

HINWEIS

1:1 Schablone erhältlich bei Domatic.

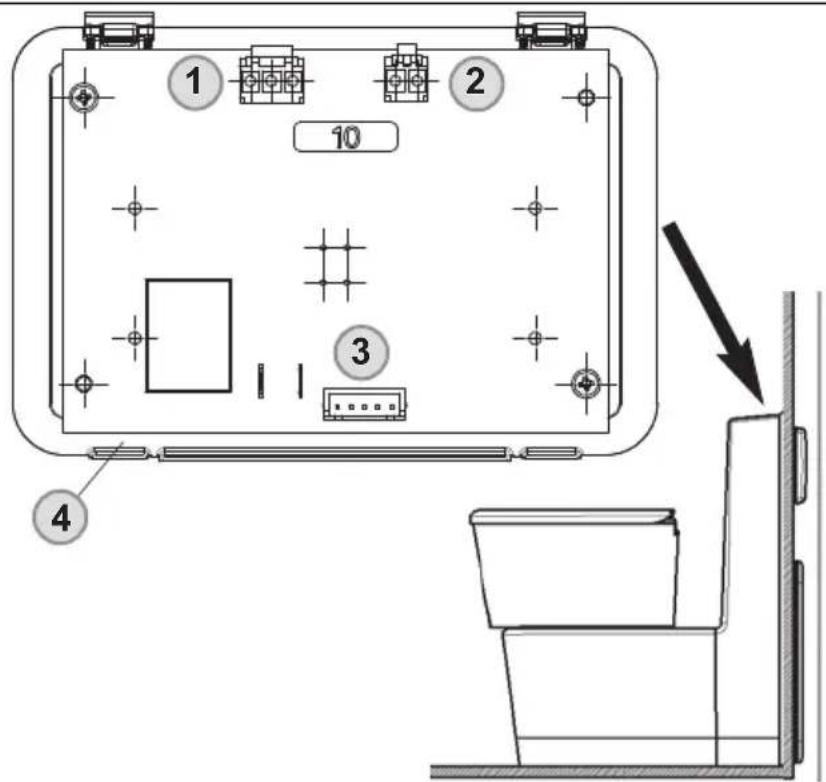

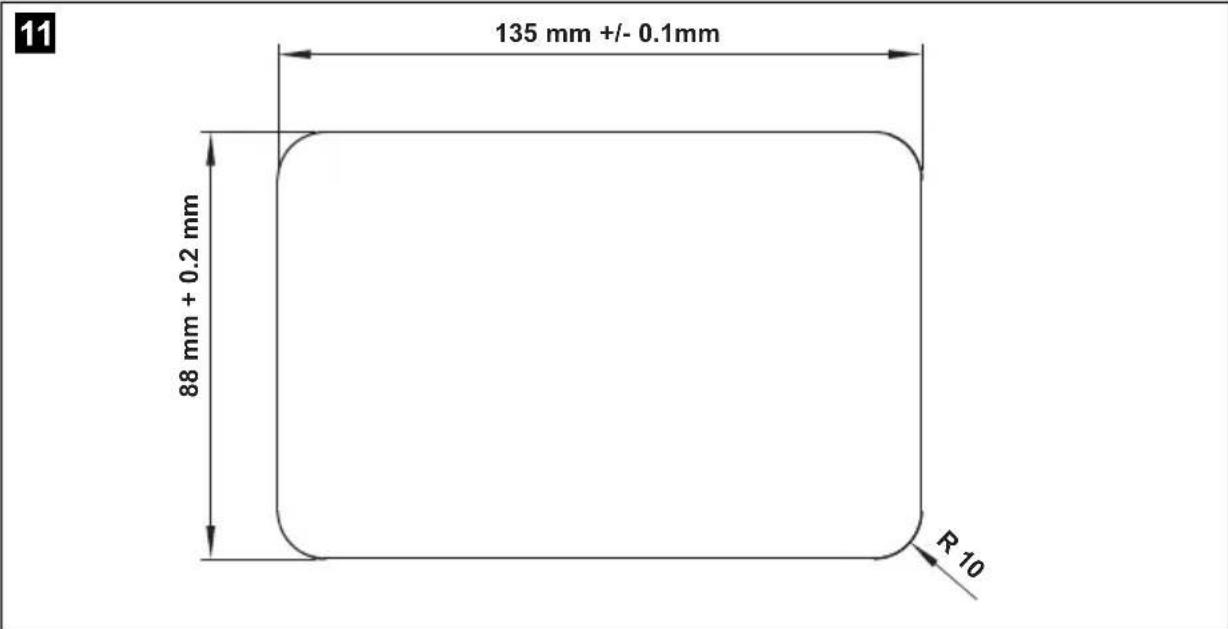

Einbau des Kontroll- und Bedienfelds der Toilette Saneo B, Saneo C

Bringen Sie das Kontroll- und Bedienfeld für die Toilette Saneo B, Saneo C an einer gut erreichbaren Stelle in der Wand an. Schneiden Sie zuvor einen Ausschnitt in die Wand (Abb. 11). Nutzen Sie zum Herstellen des Wandausschnits die maßstabsgerechte Schablone (4).

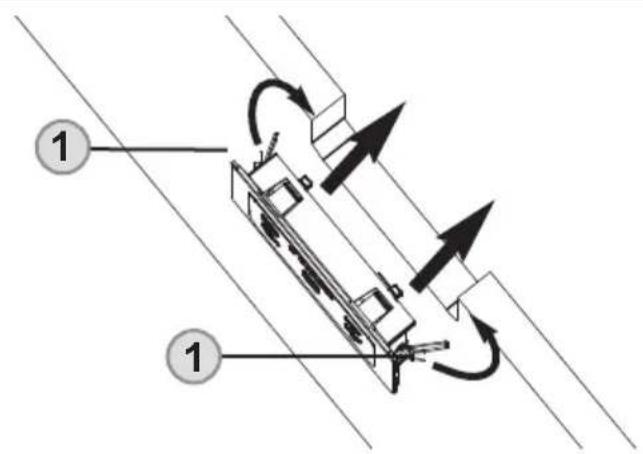

Um das Bedienfeld in den Wandausschnitt einzusetzen, drücken Sie die Haltefedern (Abb. 12 1) des Kontroll- und Bedienfeldes darüber.

VORSICHT!

Es besteht Verletzungsgefahr durch zurückspringende Federn!

12

Verbinden Sie die elektrischen Kabel an den Kupplungen zum Einbau des Kontroll- und Bedienfeldes (werden nicht montiert gefelert) (Kapitel „Elektrischer Anschluss" auf Seite 55).

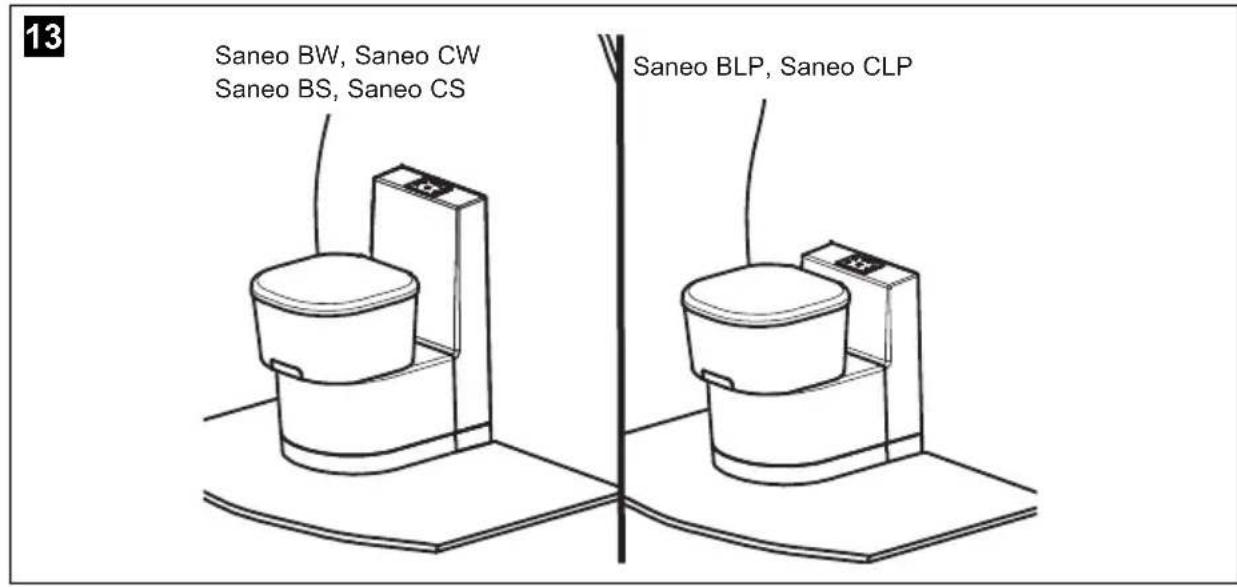

4.4.1 Aufstellen der Toilette Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP

These Modèle haben eine Wandanschlusskonsole. Das Kontroll- und Bedienfeld ist in der Wandanschlusskonsole integriert.

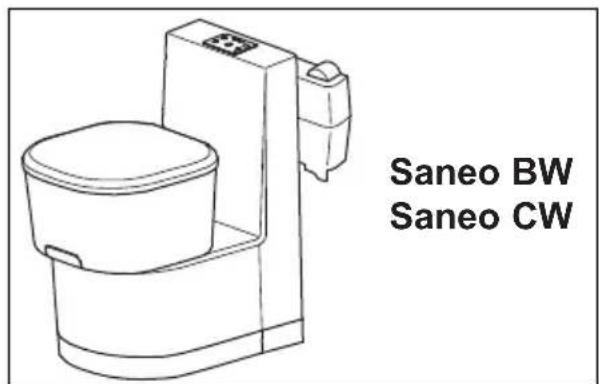

Die Modelle Saneo BW und Saneo CW verfügen über einen eingebauten Wassertank, während die Modelle Saneo BS und Saneo CS keinen Wassertank besitzen.

Stellen Sie alle Modelle mit Wandanschlusskonsole direkt an der Raumwand auf (Abb. 13). Zur Befestigung der Toilette und der Konsole dient ein zuvor angebrachter Wandhalter (Kapitel „Anbringen des Wandhalters" auf Seite 49).

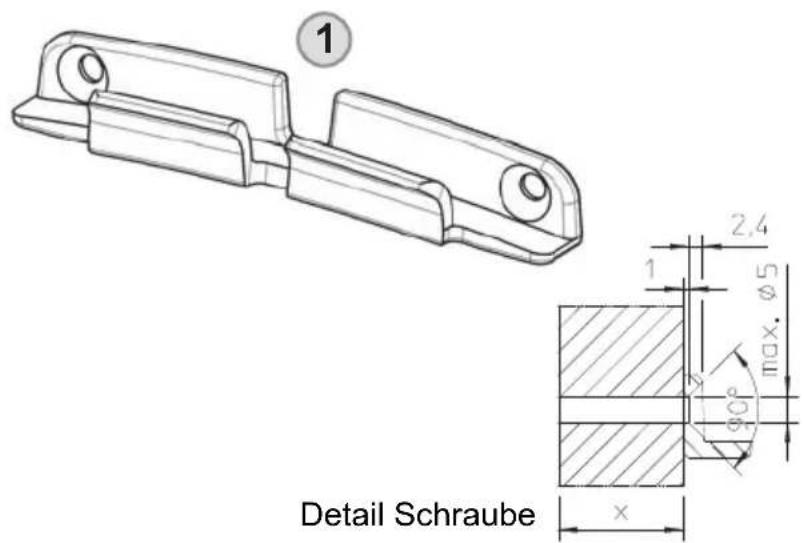

Anbringen des Wandhalters

Befestigen Sie den Wandhalter (1) in der angegebenen Position (siehe Abb. 14u. Tabelle).

14

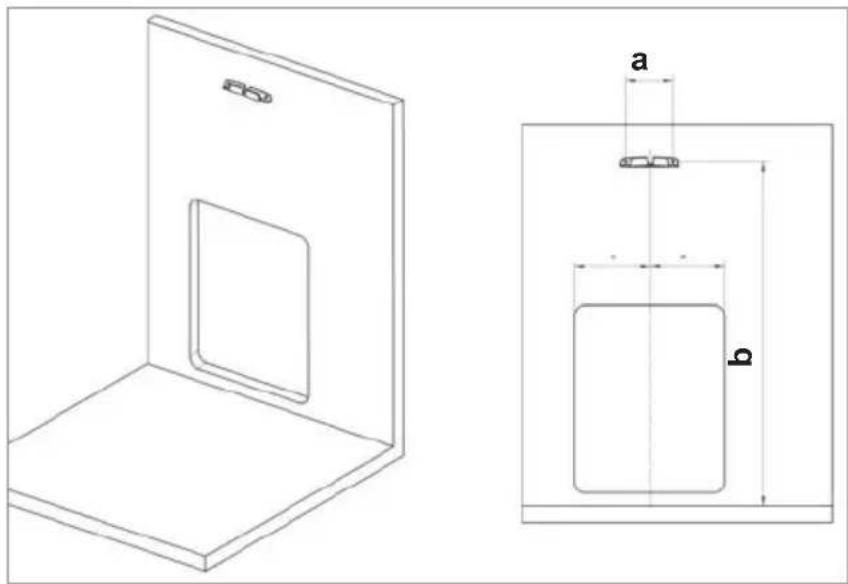

Anbringungshöhe des Wandhalters (Abb. 15):

Modell a b

Saneo BW / Saneo BS

90 mm 644 mm

Saneo CW / Saneo CS

Saneo BLP

90 mm 461 mm

Saneo CLP

15

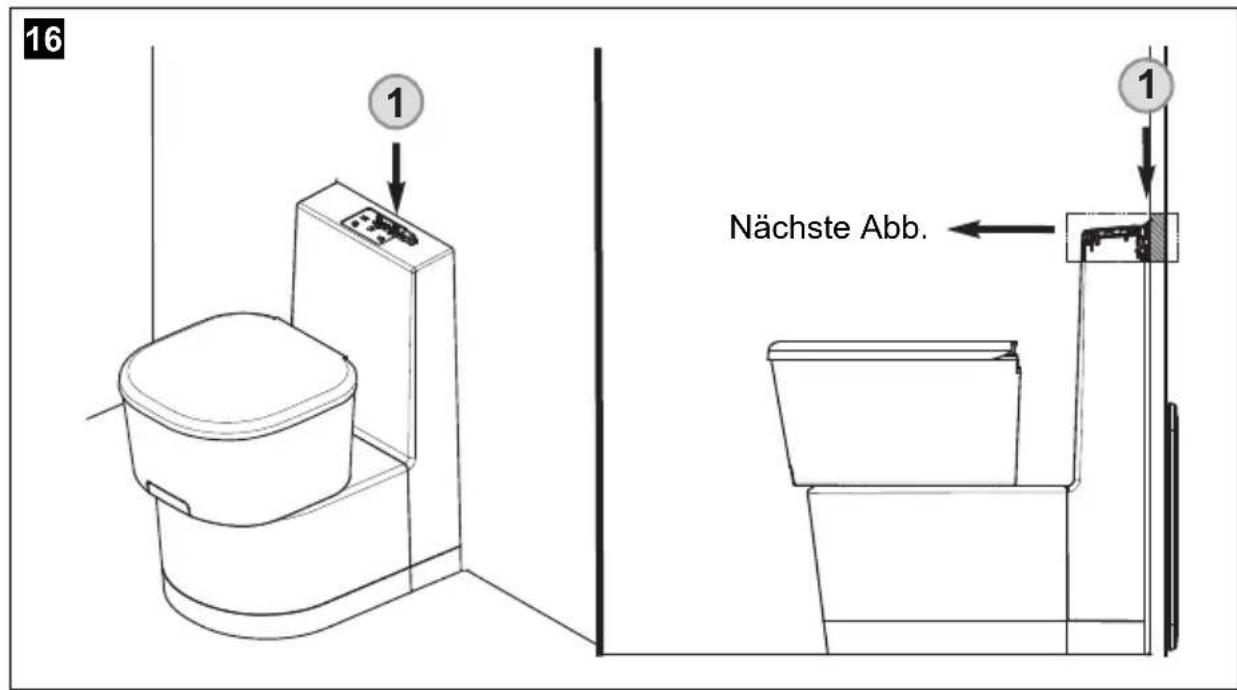

Befestigen Toilette Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP

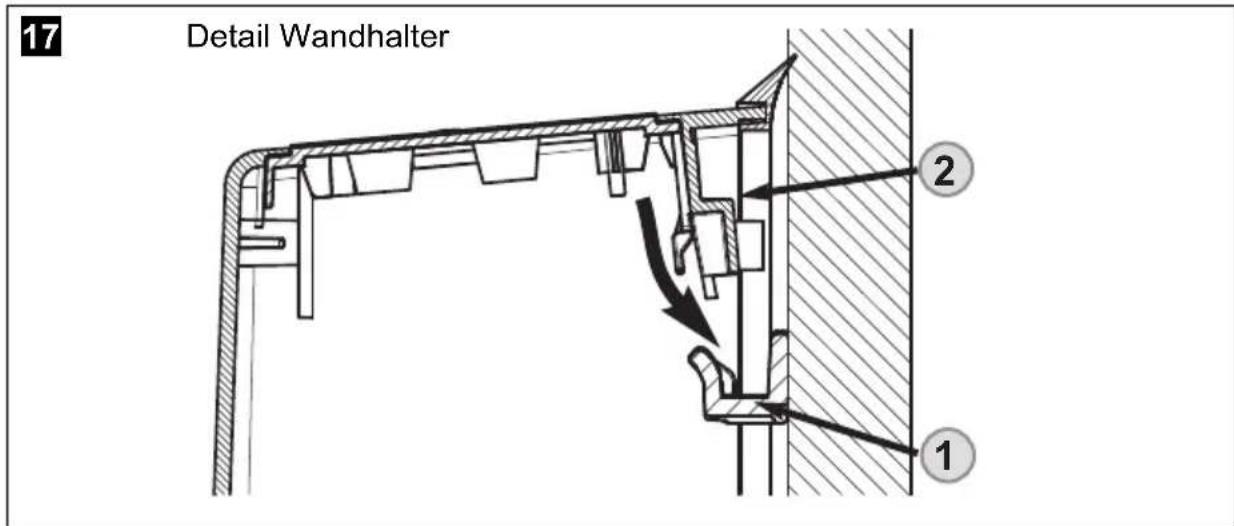

Bringen Sie das komplette Toilettenmodul in die gewünschte Position vor dem Wandhalter.
Heben Sie die Toilette an. Setzen Sie die Toilette dann so ab, dass sich das wandseitige Teil des Gehäuses in den Wandhalter einhalt (Abb. 16).

Pos. Bezeichnung

1 Wandhalter
2 Wandanschlusskonsole

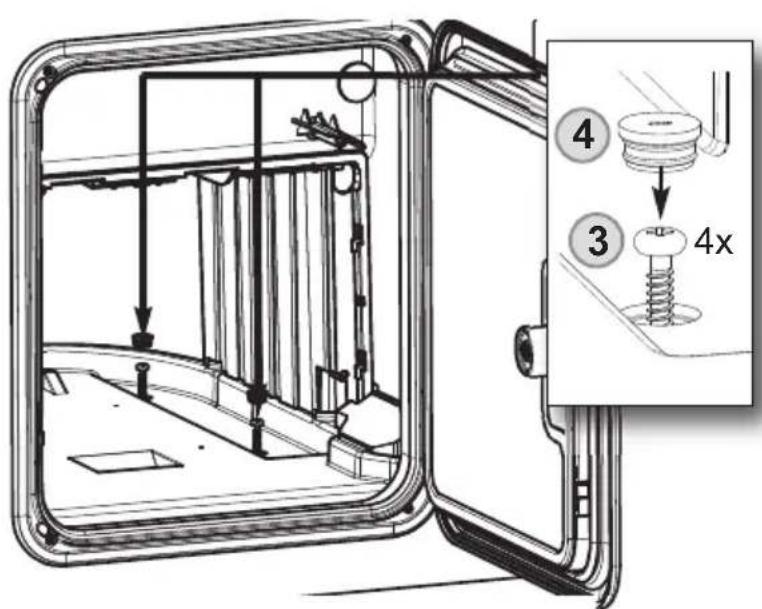

Wenn die Toilette an der gewünschten Position aufgestellt ist, schrauben Sie die Bodenplatte mit vier Schrauben fest (Abb. 18, Seite 51) und schieben Sie die fahrbare Tankkassette ein (Abb. 19, Seite 51).

Befestigungsschrauben (3) und Abdeckkappen (4) liegen bei.

18

19

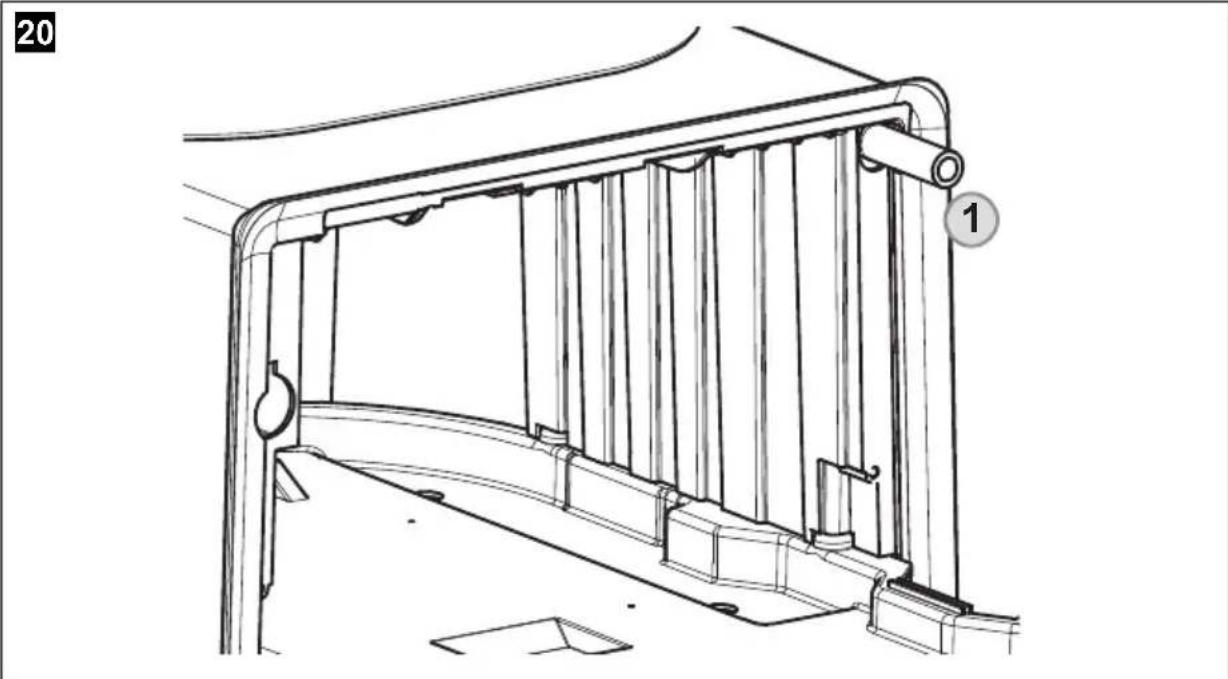

4.5 Wasseranschluss

Der Anschluss der Wasserversorgung erfolgt über einen glatten Schlauchanschluss (1).

Die Anschlusstüle ist nicht im Lieferumfang enthalten.

Prufen Sie anschlieSeND die Dichtigkeit.

ACHTUNG!

Der Betriebsdruck (Wasserdruck) des Magnetventilsarf 6 bar nicht überschreiben.

Das Magnetventil wird durch überhöhten Druck beschädigt.

Auslitten für den Spülleistungstest

Zum Auslitten für den Spülleistungstest gibt es zwei Varianten:

Variante 1:

Trennen Sie die Schlauchverbindung der Toilette von der fahrzeugseitigen Leitung.

Hängen Sie das offene Ende der Leitung in einen Eimer.
Betätigen Sie 1 min lang die Spülung über das Toilettenbedienteil.
Messen Sie die Wassermenge, die sich im Eimer befindet. Die Wassermenge, die sich im Eimer befindet, entspricht dem Wasser-durchsatz in l/min.

Variante 2:

Trennen Sie die Schlauchverbindung der Toilette von der fahrzeugseitigen Leitung.
Klemmen Sie einen Gardena-Wassermengenzahler an die Toiletten-Wasserleitung an.

Betätigen Sie die Spülung über das Toilettenbedienteil.
Lesen Sie den Wasserdurchsatz in l/min auf dem Gardena-Wassermengenzahler ab.

Der Wasseranschluss erfolgt bei allen Saneo Modellen wie oben beschrieben.

Ausnahme: Modelle Saneo xW mit integriertem Wassertank.

HINWEIS

Wasserversorgung (fahrzeugseitige Pumpe): Die Toilette bestehtigt fahrzeugseitig min. 7 l/min am Ausgang des Schlauchanschlusses der Toilette, um eine ausreichende Spülleistung mit min. 5 l/min zu gewährleisten.

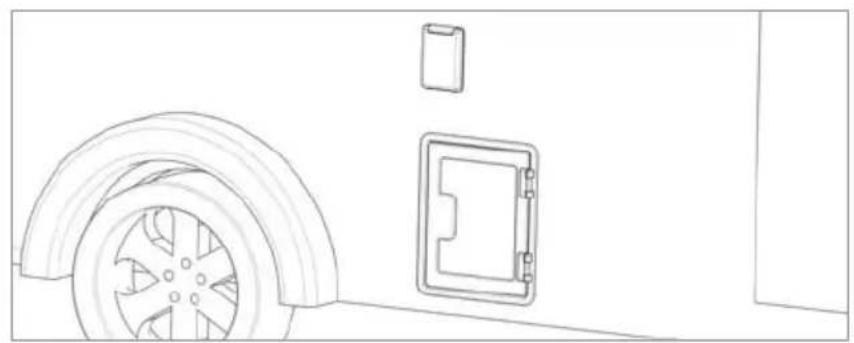

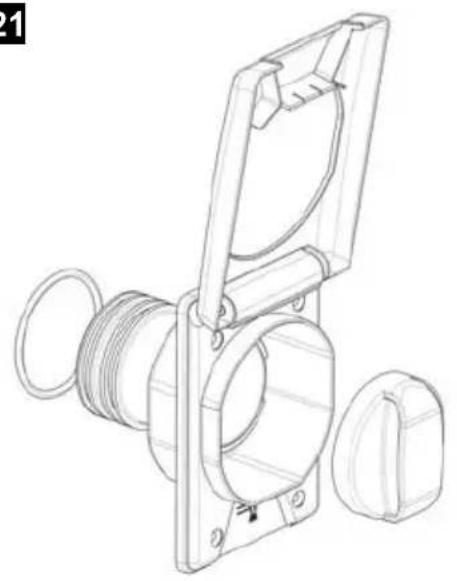

4.6 Einbau der Tankklappe

Setzen Sie die Tankklappe ein bei Verwendung der Modelle Saneo BW und Saneo CW mit integriertem Wassertank.
Nutzen Sie zum Einbau der Tankklappe die Schablone (1), Kapitel 5.3.1 auf Seite 163, um den Ausschnitt in der Wand herzustellen.

21

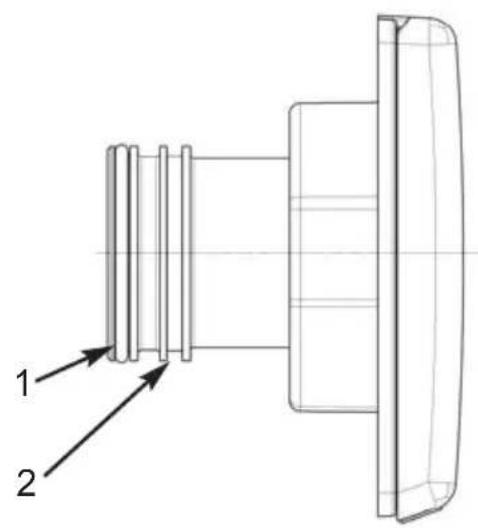

Pos. Beschreibung

1 Position des O-Rings bei Wandstärken 30mm - 50mm
2 Position des O-Rings bei Wandstärken 20,5 mm - 30 mm

Bringen Sie zwischen der Fahrzeugaußenwand und der Tankklappe Dichtungsmasse an (Butylkautschuk).
Stecken Sie dann die Tankklappe auf den Tank auf und fixieren Sie die Tankklappe mit Schrauben.

Fetten Sie den O-Ring, um Schwergängigkeit beim Verbinden des Einfullstutzens mit dem Tankoberteil zu vermeiden.

Die Tankklappe wird mit vier Senkkopfschrauben (C4x25) angeschraubt (nicht beiliegend).

4.7 Elektrischer Anschluss

4.7.1 Systemschemata

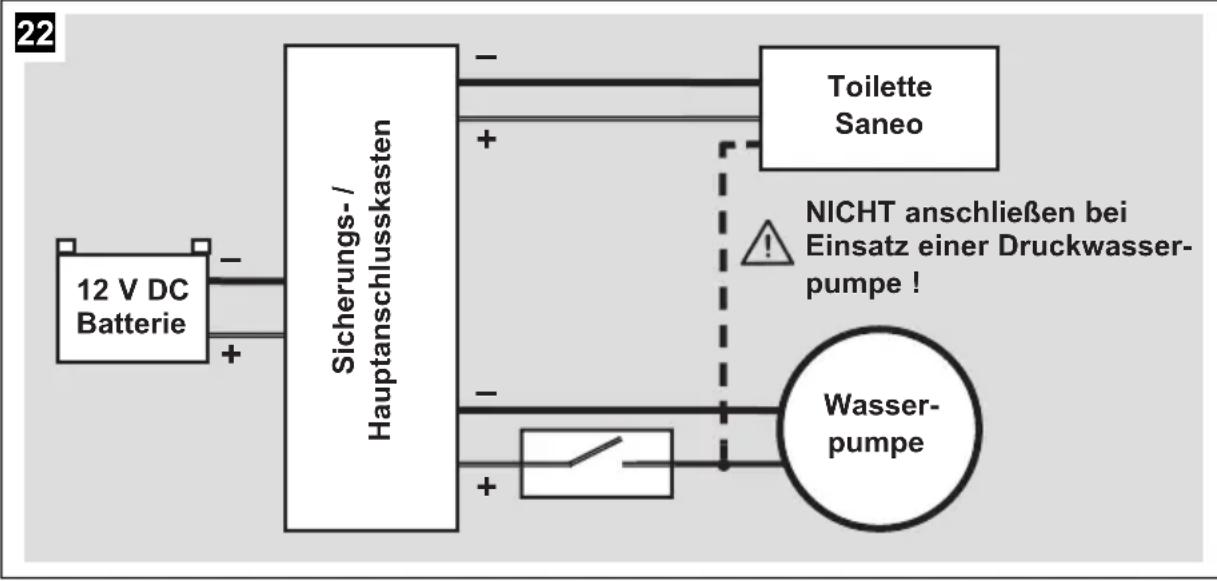

Allgemeines Systemschema

WARNING!

Der elektrische Anschluss muss von Fachpersonal ausgeführrt werden.

Beachten Sieitte folgende Hinweise vor Installation der Kassettentoilette:

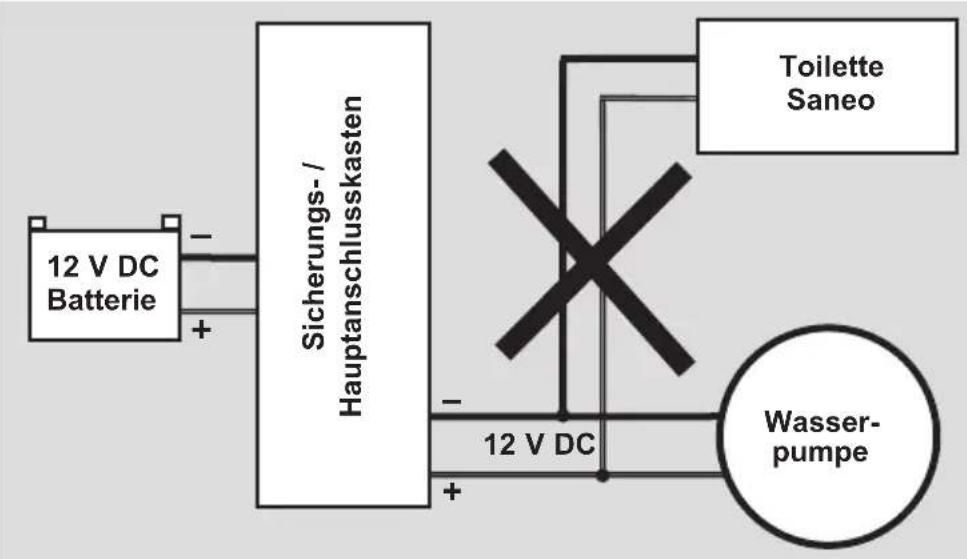

• Schließen Sie die Toilette an eine eigene Spannungsvorsorgung über den Hauptanschlussblock des Fahrzeugs an (Abb. 22).
  Die Toilette darf nicht direkt parallel zu anderen Verbrauchern angeschlossen werden, da sonst Funktionstörungen oder Beschädigungen an der Toilettensteuerung auftreten können (Abb. 23).
• Eine Vorsicherung ist nicht notwendig, da die Toilette intern abgesichert ist.

ACHTUNG!

Toilette nicht direkt parallel zu anderen Verbrauchern an Spannungsversorgung anschließen.

HINWEIS

Schaltbilder finden Sie in Kapitel 5, Anhang!

23

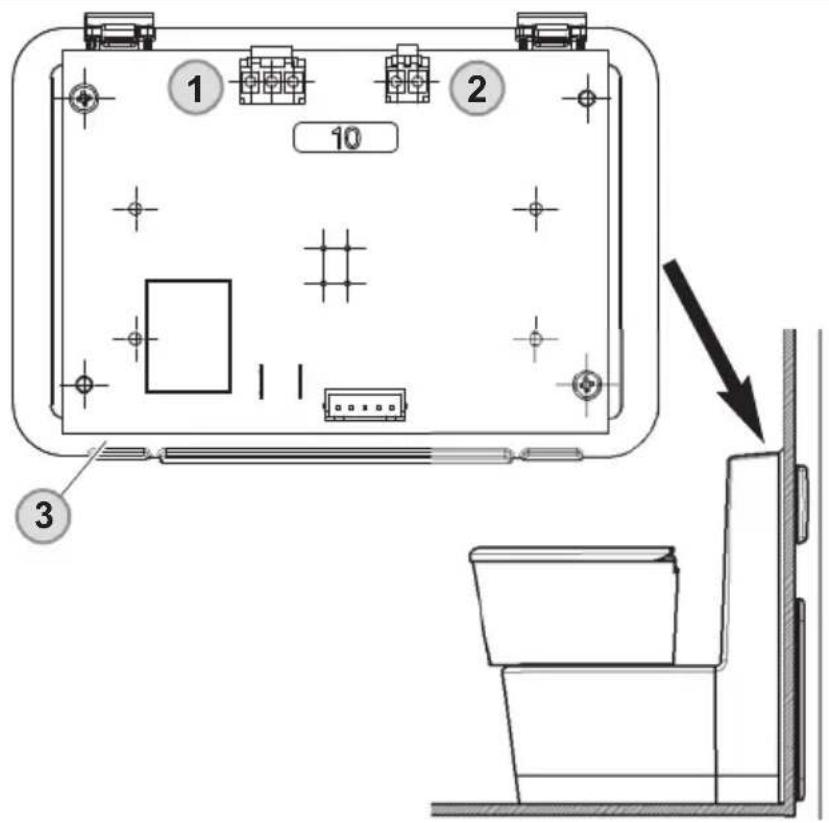

Systemschema (Modell Saneo xW mit interner Wasserpumpe)

• Versorgungsspannung: 12 V=
  Querschnitt 12-V-Anschlusskabel: min. 0,75mm^2
• Absicherung Toilettensteuerung: 10 A (Automobilsicherung integriert)
  Stromaufnahme der Pumpe: max. 2 A

24

Pos. Bezeichnung

1 Anschluss 12-V-Versorgung
2 Anschluss Magnetventil
3 Kontroll- und Bedienfeld

Systemschema (Modelle Saneo B, C/ Saneo xS/ Saneo xLP mit externer Wasserpumpe)

• Versorgungsspannung: 12V = -
  Querschnitt 12-V-Anschlusskabel: min. 1,5mm^2
• Absicherung Toilettensteuerung: 10 A (Automobilsicherung integriert)
  Stromaufnahme der externen Pumpe: max. 8 A

ACHTUNG!

Die externe Wasserpumper darf eine Nennleistung von 100 W nicht überschreiben.

HINWEIS

Die externe Wasserpumpe ist nicht im Lieferumfang vorhanden.

25

Pos. Bezeichnung

1 Anschluss 12-V-Versorgung
2 Anschluss Magnetventil
3 Anschluss externe Pumpe
4 Kontroll- und Bedienfeld

Pour votre sécurité

ATTENTION!

In der Steinwiese 16, D-57074 Siegen

INT+49-2716920

INT+49-271692304

In der Steinwiese 16, D-57074 Siegen

INT+49-2716920

INT+49-271692304

1.6 Milieuvoorschriften

Afvoer

In der Steinwiese 16, D-57074 Siegen

INT+49-2716920

INT+49-271692304

3.3 Technische gegevens

Schaltschema (Modelle mit externem Wassertank)

Schakelschema (modellen met externe watertank)

Schaltschema (Modelle mit internem Wassertank)

Schakelschema (modellen met interne watertank)

An Außenseite des Fahrzeugs anlagen!

Schablonen stark verkleinert / Original siehe Kartonage Einzelverpackung

Schablone (4) Kontroll- und Bedienfeld
