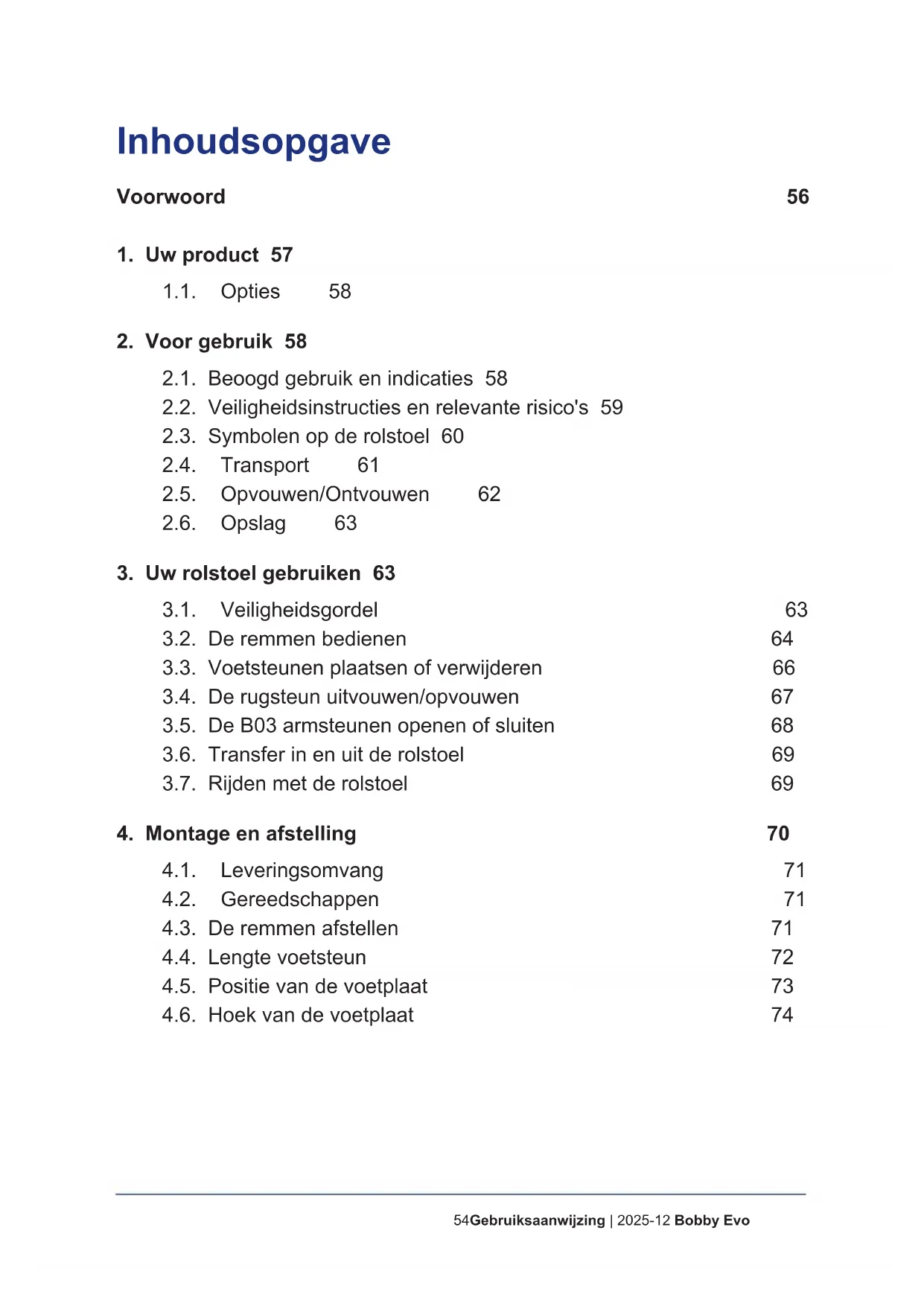

GEBRUIKSAANWIJZING Bobby Vermeiren

2.1. Beoogd gebruik en indicaties 58 2.2. Veiligheidsinstructies en relevante risico's 59 2.3. Symbolen op de rolstoel 60 2.4. Transport 61 2.5. Opvouwen/Ontvouwen 62 2.6. Opslag 63

3. Uw rolstoel gebruiken 63

3.1. Veiligheidsgordel 63 3.2. De remmen bedienen 64 3.3. Voetsteunen plaatsen of verwijderen 66 3.4. De rugsteun uitvouwen/opvouwen 67 3.5. De B03 armsteunen openen of sluiten 68 3.6. Transfer in en uit de rolstoel 69 3.7. Rijden met de rolstoel 69

4. Montage en afstelling 70

4.1. Leveringsomvang 71 4.2. Gereedschappen 71 4.3. De remmen afstellen 71 4.4. Lengte voetsteun 72 4.5. Positie van de voetplaat 73 4.6. Hoek van de voetplaat 74 Inhoudsopgave55 Bobby EvoGebruiksaanwijzing | 2025-12

5.1. Tijdstippen voor onderhoud 74 5.2. Onderhoudsinstructies 76 5.3. Probleemoplossing 77 5.4. Verwachte levensduur 77 5.5. Hergebruik 77 5.6. Beëindiging van gebruik 78 5.7. Garantie 78

6. Technische specicaties 7856Gebruiksaanwijzing | 2025-12 Bobby Evo

Voorwoord Prociat! U bent eigenaar van een Vermeiren-rolstoel! Deze rolstoel werd vervaardigd door gekwaliceerd en toegewijd personeel. Hij werd ontworpen en geproduceerd volgens hoge kwaliteitsnormen, bewaakt door Vermeiren. Bedankt voor uw vertrouwen in de producten van Vermeiren. Om u te ondersteunen bij het gebruik van deze rolstoel en zijn bedieningsmogelijkheden, bieden we u deze handleiding aan. Lees deze informatie zorgvuldig door: het zal u helpen om vertrouwd te raken met de besturing, mogelijkheden en beperkingen van uw rolstoel. Indien u na het lezen van deze handleiding nog vragen heeft, aarzel dan niet om contact op te nemen met uw vakhandelaar. Hij/Zij zal u met plezier verder helpen. Belangrijke opmerking Om uw veiligheid te garanderen, en om de levensduur van uw product te verlengen, raden we u aan om er goed zorg voor te dragen en om regelmatig nazicht en onderhoud te laten uitvoeren. Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen. De productafbeeldingen in deze handleiding dienen om de instructies te verduidelijken. De productdetails in de afbeeldingen kunnen afwijken ten opzichte van uw product.57 Bobby EvoGebruiksaanwijzing | 2025-12

Beschikbare informatie Op onze website http://www.vermeiren.com/ kunt u altijd terecht voor de meest recente versie van onderstaande informatie. Raadpleeg deze website a.u.b. regelmatig voor eventuele bijgewerkte versies. Mensen met een visuele beperking kunnen de elektronische versie van deze handleiding downloaden en laten voorlezen door een tekst-naar- spraak programma. Gebruiksaanwijzing Voor gebruiker en vakhandelaar Servicehandleiding voor rolstoelen Voor de vakhandelaar EC-conformiteitsverklaring

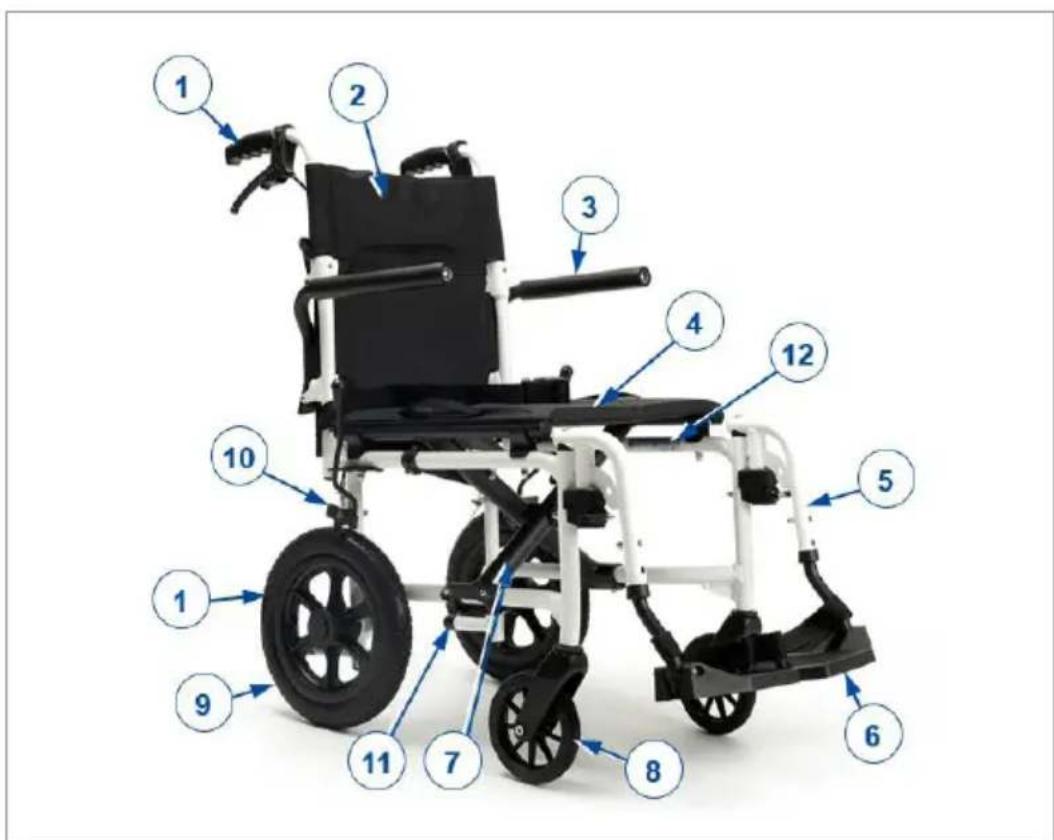

1. Uw product58Gebruiksaanwijzing | 2025-12 Bobby Evo

8. Stuurwielen (voorwielen )

9. Aandrijfwielen (achterwielen)

12. Identicatieplaat

1.1. Opties Neem contact op met uw vakhandelaar voor opties. Hij adviseert u graag.

2.1. Beoogd gebruik en indicaties

• Dit product is een medisch hulpmiddel.

• Indicaties en contra-indicaties: De rolstoel wordt geduwd door een begeleider. De rolstoel is bedoeld voor mensen die moeilijk kunnen lopen, voor non-permanent gebruik en transportdoeleinden. De verschillende soorten onderdelen en accessoires, en de modulaire constructie, zorgen ervoor dat de rolstoel ten volle kan worden gebruikt door geriatrische personen.

• Deze rolstoel is geschikt voor gebruik binnen en buiten.

• Deze rolstoel is uitsluitend ontworpen voor het vervoer/transfer van één (1) persoon met een maximumgewicht van 115 kg. Het is niet bedoeld om goederen of objecten te vervoeren, noch voor enig ander gebruik dan hiervoor beschreven.59 Bobby EvoGebruiksaanwijzing | 2025-12

• Gebruik enkel accessoires en reserveonderdelen die werden goedgekeurd door Vermeiren.

• Lees eerst alle technische details en limieten van uw rolstoel in hoofdstuk 6..

• De garantie op dit product is gebaseerd op normaal gebruik en onderhoud zoals beschreven in deze handleiding. De garantie vervalt bij schade die werd veroorzaakt door verkeerd gebruik of gebrek aan onderhoud. 2.2. Veiligheidsinstructies en relevante risico's

VOORZICHTIG Gevaar voor letsel en/of beschadiging

• Lees de instructies in deze handleiding en volg ze nauwkeurig op. Zo niet, kan dit leiden tot lichamelijk letsel of beschadiging aan uw product. Houd rekening met de volgende algemene waarschuwingen tijdens het gebruik:

• Gebruik de rolstoel niet indien u onder invloed bent van alcohol, medicijnen of andere substanties die uw rijvermogen verminderen.

• Houd er rekening mee dat sommige onderdelen van uw rolstoel zeer warm of koud kunnen worden door omgevingstemperatuur, de zon of verwarmingstoestellen. Wees daarom voorzichtig bij het aanraken. Draag beschermende kleding bij koud weer.

• Wijzig uw product op geen enkele manier. Houd er rekening mee dat uw rolstoel, afhankelijk van de gebruikte instelling, bij sommige diefstalsystemen interferentie kan geven. Hierdoor kan het winkelalarm in werking gesteld worden. Ieder ernstig incident [MDR (EU) 2017/745 §2 (65)] dat zich heeft voorgedaan met trekking tot het product dient gerapporteerd te worden aan de producent en de bevoegde autoriteit van de lidstaat waarin de gebruiker en/of patiënt gevestigd is.60Gebruiksaanwijzing | 2025-12 Bobby Evo 2.3. Symbolen op de rolstoel Maximum gewicht van de gebruiker in kg Maximale veilige helling in ° (graden) Niet bedoeld om te gebruiken als een zitplaats in een voertuig Type aanduiding Catalogusnummer Serienummer Medisch hulpmiddel Producent Fabricagedatum EC-conformiteitsverklaring Let op: belangrijke informatie Het is aangeraden om de handleiding te lezen61 Bobby EvoGebruiksaanwijzing | 2025-12

Gebruik de wielen om de rolstoel te verplaatsen en naar zijn bestemming te rollen. Als dit niet mogelijk is, til de rolstoel dan op bij de vaste onderdelen van het frame. Neem de rolstoel niet vast aan de voetsteunen, armsteunen of wielen. U kan ook het handvat op de zit (1) gebruiken om de rolstoel te dragen. Verwijder eerst de voetsteunen (zie §3.3. ) en vouw de handrolstoel op (zie §2.5. ). Vervolgens kan u de handvatten aan beide zijden vastnemen en de rolstoel naar de gewenste plek dragen.62Gebruiksaanwijzing | 2025-12 Bobby Evo

2.4.2. Transport per voertuig, als bagage

WAARSCHUWING Gevaar voor letsel

• Gebruik uw rolstoel NIET als zit in een voertuig, zie het volgende symbool.

• Zorg ervoor dat de rolstoel voldoende vastgemaakt is, om verwonding van de inzittenden tijdens aanrijding of plots remmen te voorkomen.

• Gebruik voor het vastmaken van de rolstoel en de passagiers NOOIT dezelfde gordel.

1. Stap als rolstoelgebruiker over naar een autostoel, zie §3.6..

2. Verwijder de voetsteunen en andere accessoires.

3. Vouw de rolstoel zo compact mogelijk volgens de instructies in §2.5..

4. Berg de rolstoel, voetsteunen en accessoires op in de bagageruimte of

achter de passagiersstoel. Indien de rolstoel en de passagiersruimte NIET gescheiden zijn, sjor dan het frame van de rolstoel goed vast aan het voertuig. U kunt hiervoor gebruik maken van de veiligheidsgordels die in het voertuig voorhanden zijn. 2.5. Opvouwen/Ontvouwen

VOORZICHTIG Gevaar voor letsel

• Zorg ervoor dat uw vingers, kledij, gespen niet gekneld raken bij het (ont)vouwen.

2.5.1. De rolstoel ontvouwen

1. Ga aan de achterzijde van de rolstoel staan.

2. Vouw de rug open, zie §3.4..

3. Gebruik de handgrepen om de rolstoel zo ver mogelijk te openen.

4. Ga aan de voorzijde van de rolstoel staan.63 Bobby EvoGebruiksaanwijzing | 2025-12

5. Duw beide buizen waaraan de zit bevestigd is verder naar beneden.

6. Plaats de voetsteunen (§3.3.).

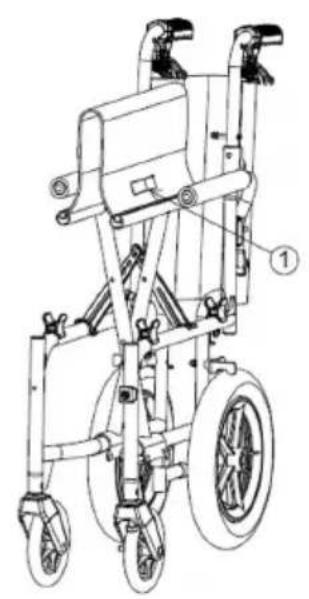

2.5.2. De rolstoel opvouwen

1. Klap de voetplaten omhoog, of verwijder de voetsteunen (zie § 3.3.).

2. Vouw de rug, zie §3.4..

3. Neem de zit aan de voor- en achterzijde vast en trek deze naar boven.

VOORZICHTIG Gevaar voor beschadiging

• Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen, zie hoofdstuk 6..

3. Uw rolstoel gebruiken

VOORZICHTIG Gevaar voor letsel en/of beschadiging

• Lees eerst de voorgaande hoofdstukken en informeer uzelf over het beoogde gebruik. Gebruik uw rolstoel NIET voordat u alle instructies gelezen en begrepen heeft.

• Als u nog vragen heeft of als u ergens aan twijfelt, aarzel dan niet om contact op te nemen met uw lokale vakhandelaar, zorgverlener, of technisch adviseur om u te helpen.

• Houd tijdens gebruik uw vingers, gespen, kledij en juwelen uit de buurt van de wielen of bewegende onderdelen. 3.1. Veiligheidsgordel Sluit de veiligheidsgordel door de gesp in the houder te klikken. Pas indien nodig de lengte van de riemen aan.64Gebruiksaanwijzing | 2025-12 Bobby Evo Om de veiligheidsgordel te openen, drukt u de gespclips in om de gesp uit de houder te verwijderen. 3.2. De remmen bedienen

VOORZICHTIG Gevaar voor letsel

• De remmen dienen niet om af te remmen tijdens het rijden. Gebruik de rem enkel om te vermijden dat de rolstoel in stilstaande positie wegrolt.

• De werking van de handremmen worden beïnvloed door slijtage en vervuiling van de banden (water, olie, slijk, ...). Controleer voor elk gebruik de staat van de banden.

• De remmen zijn instelbaar en kunnen verouderen. Controleer voor elk gebruik de goede werking van de remmen.

• Zorg ervoor dat alvorens de remmen los te zetten, de rolstoel vlak staat. Los nooit beide remmen tegelijk.

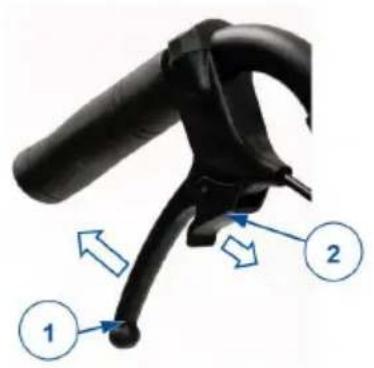

3.2.1. Remmen voor de begeleider

Deze remmen kunnen alleen worden bediend door een begeleider.

2. Blokkeer de remhendel door de vergrendelingshendel (2) naar beneden

1. Trek aan de remhendel (1). De vergrendelingshendel (2) wordt door

deze beweging gelost.

2. Laat de remhendel (1) los.65 Bobby EvoGebruiksaanwijzing | 2025-12

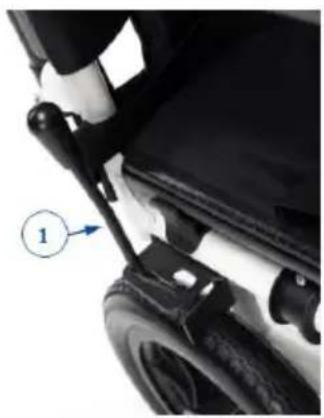

Deze remmen kunnen door de gebruiker worden bediend.

1. Trek de remhendel (1) naar voren rond de bocht in de rembevestiging.

Vergrendel de hendel in de korte opening. Om de remmen los te zetten:

1. Trek de remhendel (1) naar voren rond de bocht en laat deze volledig

los in de lange opening.66Gebruiksaanwijzing | 2025-12 Bobby Evo

3.2.2.2. Parkeerremmen in combinatie met B74 trommelremmen

Om de remmen in te schakelen:

1. Trek de remhendels naar voren tot u een duidelijke klik voelt.

Om de remmen los te zetten:

1. Zet eerst één rem los door de hendel naar achteren te trekken.

2. Herhaal dit voor het tweede wiel met parkeerrem.

3.3. Voetsteunen plaatsen of verwijderen

3.3.1. De voetsteunen monteren

1. Houd de voetsteun zijdelings aan de buitenkant van het frame van de

rolstoel en monteer de voetsteun met de dop (1) in het frame.

2. Zwenk de voetsteun naar binnen tot deze vastklikt.

3. Vouw de voetplaat naar beneden.

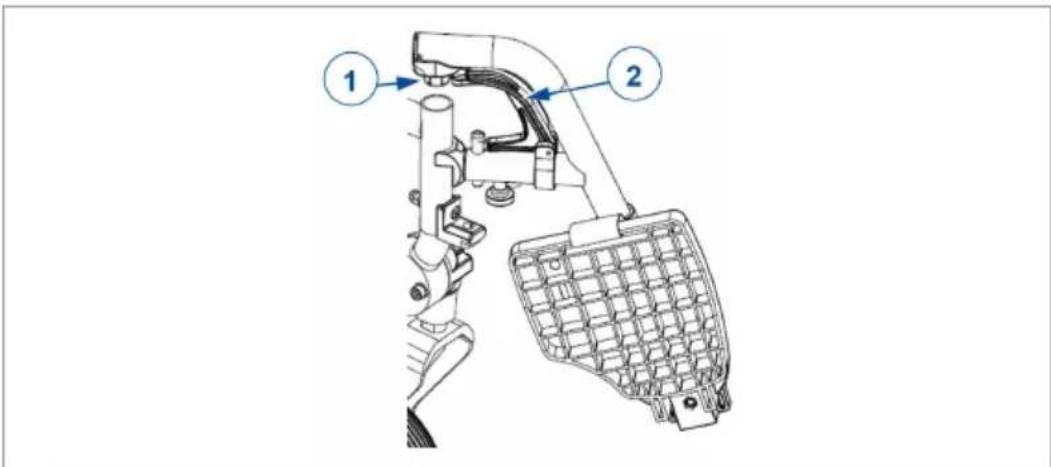

3.3.2. De voetsteunen verwijderen

1. Trek aan de hendel (2).

2. Draai de voetsteun naar buiten.

3. Til de voetsteun op om hem te verwijderen.67 Bobby EvoGebruiksaanwijzing | 2025-12

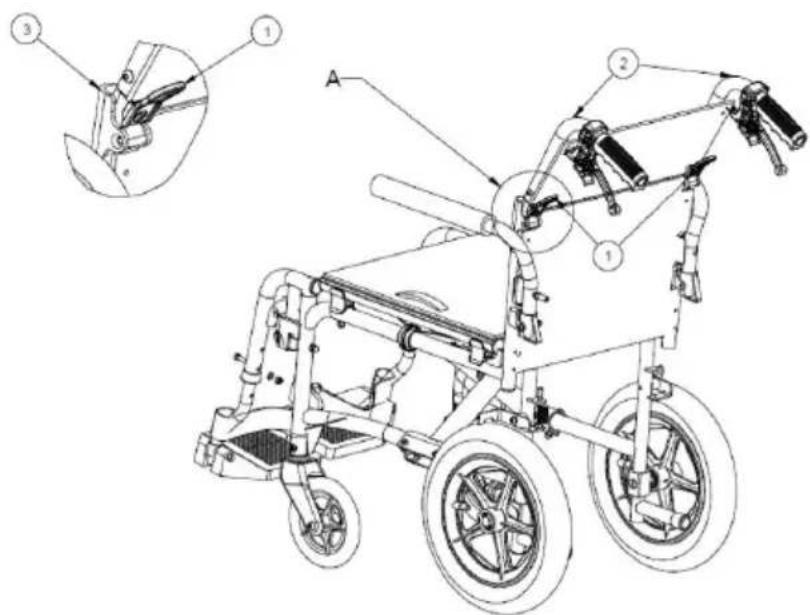

3.4. De rugsteun uitvouwen/opvouwen

VOORZICHTIG Gevaar voor letsel

• Zorg ervoor dat de rug stevig vergrendeld is voor gebruik.

3.4.1. De rugleuning opvouwen

1. Houd de rugbuis vast en druk op hendel (1) tot de rug uit de rugbuis (3)

2. Laat de bovenste rugbuis (2) zakken totdat deze volledig is

3.4.2. De rugleuning uitvouwen

1. Til de rugbuis (2) op tot deze vergrendeld is.

2. Zorg ervoor dat de rug stevig vergrendeld is.68Gebruiksaanwijzing | 2025-12 Bobby Evo

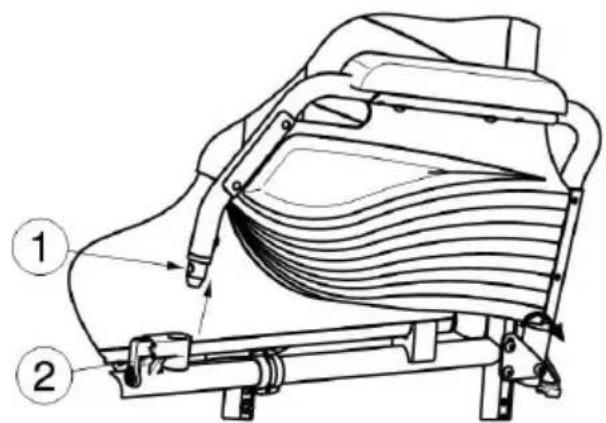

3.5. De B03 armsteunen openen of sluiten

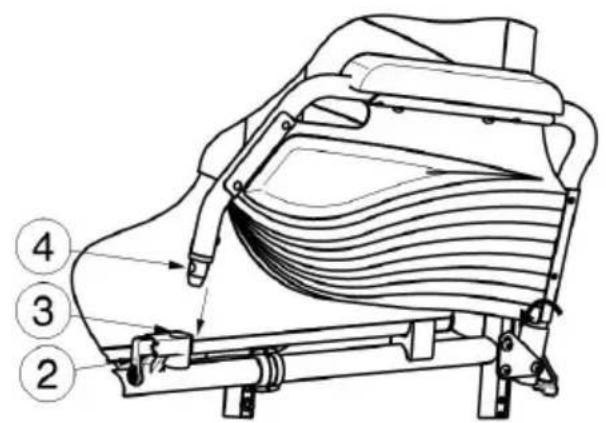

3.5.1. De armsteun neerklappen

1. Klap de armsteun naar voren.

2. Trek de hendel (2) op de houder (3) omhoog.

3. Plaats de voorzijde van de armsteun (4) in de houder (3) tot deze

1. Trek aan de hendel (2) en trek de voorzijde van de armsteun (1)

2. Klap de armsteun naar achteren.69 Bobby EvoGebruiksaanwijzing | 2025-12

3.6. Transfer in en uit de rolstoel

• Indien u de transfer niet veilig op eigen kracht kan uitvoeren, vraag dan hulp.

• Niet op de voetplaten gaan staan.

1. Plaats de rolstoel zo dicht mogelijk bij de stoel, zetel of bed van/naar

waar u zich wilt verplaatsen.

2. Zorg dat beide remmen van de rolstoel aan staan.

3. Vouw de voetplaten naar boven zodat u er niet op gaat staan.

4. Verplaats u van of naar de rolstoel.

3.6.1. Correcte positie in de rolstoel

Plaats uw zitvlak zo dicht mogelijk bij de rug. 3.7. Rijden met de rolstoel

VOORZICHTIG Gevaar voor letsel of beschadiging

• Voor gebruik, zorg ervoor dat: – de parkeerremmen goed werken. – de remmen in goede staat zijn, hoofdstuk 5.2.1..

• Rijd NIET op hellingen, hindernissen, treden of stoepranden die groter zijn dan beschreven in hoofdstuk 6..

• Wanneer u stopt op een (kleine) helling, gebruik dan de remmen.

• Zorg ervoor dat alle vier wielen de grond raken wanneer u op of af een helling rijdt.

• Neem hellingen zo traag mogelijk.

• Blijf altijd op het voetpad wanneer u op de openbare weg rijdt.

• Pas op als de weg gaten of spleten heeft waardoor de wielen kunnen vastlopen.

• Vermijd stenen en andere objecten die de wielen kunnen blokkeren.

• Zorg ervoor dat de voetplaten de grond niet raken bij het nemen van een obstakel.70Gebruiksaanwijzing | 2025-12 Bobby Evo

• Gebruik uw rolstoel niet op roltrappen.

• Indien beschikbaar, bevestig uw veiligheidsgordel.

• Houd steeds rekening met de draaicirkel van de voetplaat om te voorkomen dat voorbijgangers verwond raken, of dat objecten beschadigd raken.

• Trappen mogen enkel genomen worden met behulp van twee begeleiders.

• Neem geen trappen die ongepast zijn voor rolstoelen.

4. Montage en afstelling

De in dit hoofdstuk beschreven instructies zijn bestemd voor de vakhandelaar.

• Gebruik enkel de instellingen zoals beschreven in deze handleiding.

• Gebruik enkel onderdelen en gereedschappen die in deze handleiding beschreven zijn.

• Gebruik enkel reserveonderdelen die werden goedgekeurd door Vermeiren.

• Zorg ervoor dat omstaanders de (de)montageruimte niet kunnen betreden.

• Hou de (de)montageruimte schoon en opgeruimd om vallen te voorkomen.

• Verzamel alle kleine onderdelen in een doos of zak.

• Zorg ervoor dat alle schroeven stevig vastzitten voordat u gaat rijden.71 Bobby EvoGebruiksaanwijzing | 2025-12

4.1. Leveringsomvang Volgende onderdelen zijn bij de levering ingesloten:

• Frame met armsteunen, zit en rug, voor- en achterwielen

• Opties Voor gebruik, controleer of alles is meegeleverd en of er geen beschadiging is aan de onderdelen. 4.2. Gereedschappen Om uw rolstoel te (de)monteren en in te stellen is het volgende gereedschap nodig:

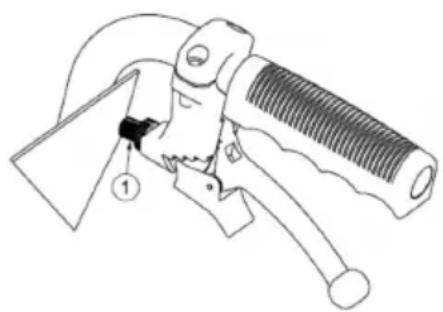

4.3.1. Remmen voor de begeleider

Draai (1) om de spanning van de remkabel aan te passen.72Gebruiksaanwijzing | 2025-12 Bobby Evo

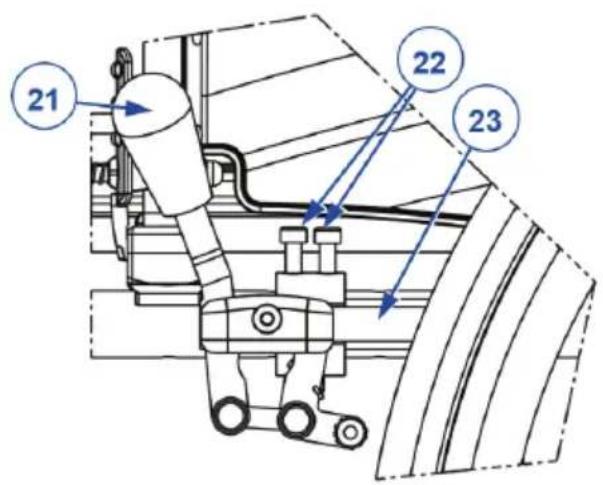

4.3.2. Parkeerremmen in combinatie met B74 trommelremmen

2. Draai de inbusbouten (22) los zodat de rem vrij kan verschuiven.

3. Schuif de rem over geleiding (23) tot op de gewenste positie.

4. Draai de inbusbouten (22) vast.

5. Verieer of de remmen goed werken: het wiel is geblokkeerd, maar de

remmen kunnen makkelijk bediend worden. Als dit niet het geval is, herhaal dan de bovengenoemde stappen.

6. Herhaal deze afstelling voor de tweede parkeerrem. Zorg ervoor dat

beide remmen op dezelfde wijze afgesteld worden. 4.4. Lengte voetsteun

VOORZICHTIG Gevaar voor beschadiging

• Zorg ervoor dat de voetsteunen de grond niet raken. Houd een minimumafstand van 60 mm tot de grond aan.73 Bobby EvoGebruiksaanwijzing | 2025-12

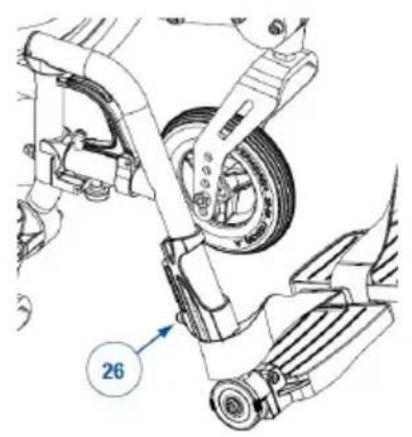

Stel de lengte als volgt in:

1. Verwijder inbusbout (26) aan de achterzijde van de voetsteun.

2. Stel de lengte van de voetsteun op een comfortabele lengte in.

3. Draai de inbusbout goed vast.

4. Herhaal dit voor de tweede voetsteun. Zorg ervoor dat beide

voetsteunen hetzelfde ingesteld staan. 4.5. Positie van de voetplaat De voetplaten kunnen in 2 standen gebruikt worden: in voorste en achterste stand. Standaard zijn de voetplaten in achterste stand geplaatst.74Gebruiksaanwijzing | 2025-12 Bobby Evo Om de voetplaten in de voorste stand te zetten:

1. Verwijder de inbusbout (28) van beide voetplaten.

2. Wissel de linker en rechter voetplaat van plaats.

3. Draai de inbusbouten (28) goed vast.

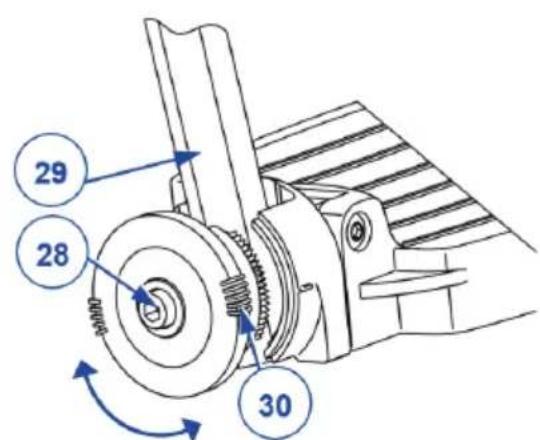

4.6. Hoek van de voetplaat Pas de hoek van de voetplaat af bij de getande klem:

1. Draai inbusbout (28) op de voetsteun (29) los.

2. Draai de voetplaat in de gewenste stand (80°- 100°). De streepjes (30)

op de getande klem duiden de hoek aan.

3. Draai de inbusbout terug vast.

4. Herhaal dit voor de tweede voetplaat.

4 Regelmatig onderhoud zorgt ervoor dat uw rolstoel in een perfect werkende staat blijft. Voor de onderhoudshandleiding kan u de website van Vermeiren raadplegen: www.vermeiren.com. 5.1. Tijdstippen voor onderhoud

VOORZICHTIG Gevaar voor letsel of beschadiging

• Reparaties en vervangingen mogen enkel uitgevoerd worden door opgeleid personeel, en enkel originele onderdelen van Vermeiren mogen hierbij gebruikt worden.75 Bobby EvoGebruiksaanwijzing | 2025-12

4 De laatste pagina van deze handleiding bevat een registratieformulier voor de vakhandelaar om elke service te registreren. De onderhoudsfrequentie hangt af van de frequentie en intensiteit van gebruik. Neem contact op met uw vakhandelaar om een tijdschema vast te leggen voor nazicht/onderhoud/reparatie.

5.1.1. Voor ieder gebruik

Kijk de volgende punten na:

• Alle onderdelen: aanwezig en niet beschadigd of versleten.

• Alle onderdelen: schoon, zie § 5.2.2..

• Wielen, rugsteun, zit, kuitsteunen, armsteunen, voetplaten: stevig bevestigd.

• Staat van de wielen, zie § 5.2.1..

• Staat van de frameonderdelen: geen vervorming, instabiliteit, zwakte of losse verbindingen.

• Zit, rugsteun, armleggers, kuitsteunen en hoofdsteun (indien van toepassing): geen overmatige slijtage (bijv. gedeukte plekken, schade of scheuren).

• Remmen: onbeschadigd en werkend Contacteer uw vakhandelaar voor eventuele reparaties of vervanging van onderdelen.

5.1.2. Jaarlijks of vaker

Laat uw rolstoel nakijken en onderhouden door uw vakhandelaar, ten minste één keer per jaar of vaker. De minimale onderhoudsfrequentie is afhankelijk van het gebruik en moet daarom besproken worden met uw vakhandelaar.76Gebruiksaanwijzing | 2025-12 Bobby Evo 5.2. Onderhoudsinstructies

5.2.1. Wielen en banden

4 De goede werking van de remmen hangt af van de staat van de banden, die onderhevig zijn aan slijtage en verontreiniging (water, olie, modder,...). Houd de wielen vrij van draden, haar, zand en vezels. Kijk het proel van de banden na. Als de proeldiepte minder dan 1 mm bedraagt, moeten de banden vervangen worden. Contacteer hiervoor uw vakhandelaar. Pomp de banden op volgens de correcte spanning (zie drukindicatie op de banden).

VOORZICHTIG Gevaar voor beschadiging door vocht

• Gebruik nooit een tuinslang of hogedrukreiniger om de rolstoel schoon te maken. Veeg alle harde onderdelen schoon met een vochtig doek (niet doorweekt). Indien nodig, gebruik een milde zeep die geschikt is voor vernis en synthetische materialen. De bekleding kan schoon worden gemaakt met lauw water en een milde zeep. Gebruik geen agressieve schoonmaakmiddelen.

VOORZICHTIG Gevaar voor beschadiging

• Ontsmetting mag enkel worden uitgevoerd door getraind personeel. Neem contact op met uw vakhandelaar.77 Bobby EvoGebruiksaanwijzing | 2025-12

5.3. Probleemoplossing Ook wanneer u de rolstoel correct gebruikt, is het toch mogelijk dat er een technisch probleem optreedt. Neem in dat geval contact op met uw vakhandelaar.

WAARSCHUWING Gevaar voor letsel of beschadiging

• Probeer NOOIT zelf uw rolstoel te repareren. De volgende tekenen kunnen wijzen op een ernstig probleem. Neem daarom steeds contact op met uw vakhandelaar als u een van de volgende afwijkingen opmerkt:

• Oneven bandenslijtage op een van de banden;

• Schokkerige bewegingen;

• De rolstoel buigt af naar één kant;

• Beschadigde of kapotte wielmontages. 5.4. Verwachte levensduur De rolstoel is ontworpen voor een gemiddelde levensduur van 5 jaar. De levensduur zal toenemen of afnemen afhankelijk van de gebruiksfrequentie, rijomstandigheden en onderhoud. 5.5. Hergebruik Voor ieder hergebruik moet de rolstoel ontsmet, geïnspecteerd en onderhouden worden volgens de instructies in § 5.1. en § 5.2..78Gebruiksaanwijzing | 2025-12 Bobby Evo 5.6. Beëindiging van gebruik Op het einde van de levensduur moet u de rolstoel vernietigen volgens de lokale milieuwetgeving. De beste manier om dit te doen, is de rolstoel te demonteren om het vervoer van de recycleerbare onderdelen te vergemakkelijken. 5.7. Garantie De garantie op dit product is onderhevig aan de algemene voorwaarden van ieder land.

6. Technische specicaties

Onderstaande technische gegevens zijn enkel geldig voor deze rolstoel, bij standaardinstellingen en optimale omgevingsfactoren. Houd bij gebruik rekening met deze details. Deze waarden zijn niet meer van toepassing als uw stoel werd gewijzigd, of wanneer het beschadigd of ernstig versleten is. Merk Vermeiren Productgroep Manuele rolstoel Type Bobby Evo Beschrijving Afmetingen Max. gebruikersgewicht 115 kg Totale lengte 1010 mm Totale breedte 460 mm 490 mm 550 mm Met armsteun B03: 490 - 520 - 570 mm Totale hoogte 900 mm Lengte dichtgevouwen (zonder voetsteun) 680 mm Breedte dichtgevouwen 260 mm Hoogte dichtgevouwen 750 mm We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie +- 15 mm / 1,5 kg / 1,5°79 Bobby EvoGebruiksaanwijzing | 2025-12

Merk Vermeiren Productgroep Manuele rolstoel Type Bobby Evo Beschrijving Afmetingen Totaal gewicht 12,4 kg Met armsteun B03: 13 kg Gewicht zwaarste onderdeel 10,1 kg Met armsteun B03: 10,7 kg Statische stabiliteit bergaf 10° Statische stabiliteit bergop 10° Statische stabiliteit zijwaarts 10° Zithoek 5° E󰀨ectieve zitdiepte 420 mm E󰀨ectieve zitbreedte 390 mm 420 mm 480 mm Zithoogte aan voorzijde 490 mm Rughoek 5° Rughoogte 440 mm Afstand tussen voetplaat en zit 330 - 500 mm Hoek been tot zit 114° Afstand tussen armlegger en zit 200 mm Met armsteun B03: 220 mm Horizontale afstand van de as (uitwijking) 21 mm Minimale draaicirkel 1500 mm Diameter achterwielen 12,5" Diameter voorwielen 155 mm Gebruikstemperatuur +5°C - +41°C Opslag en gebruiksluchtvochtigheid 30% - 70% We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie +- 15 mm / 1,5 kg / 1,5°80Gebrauchsanweisung | 2025-12 Bobby Evo Vorwort 82
