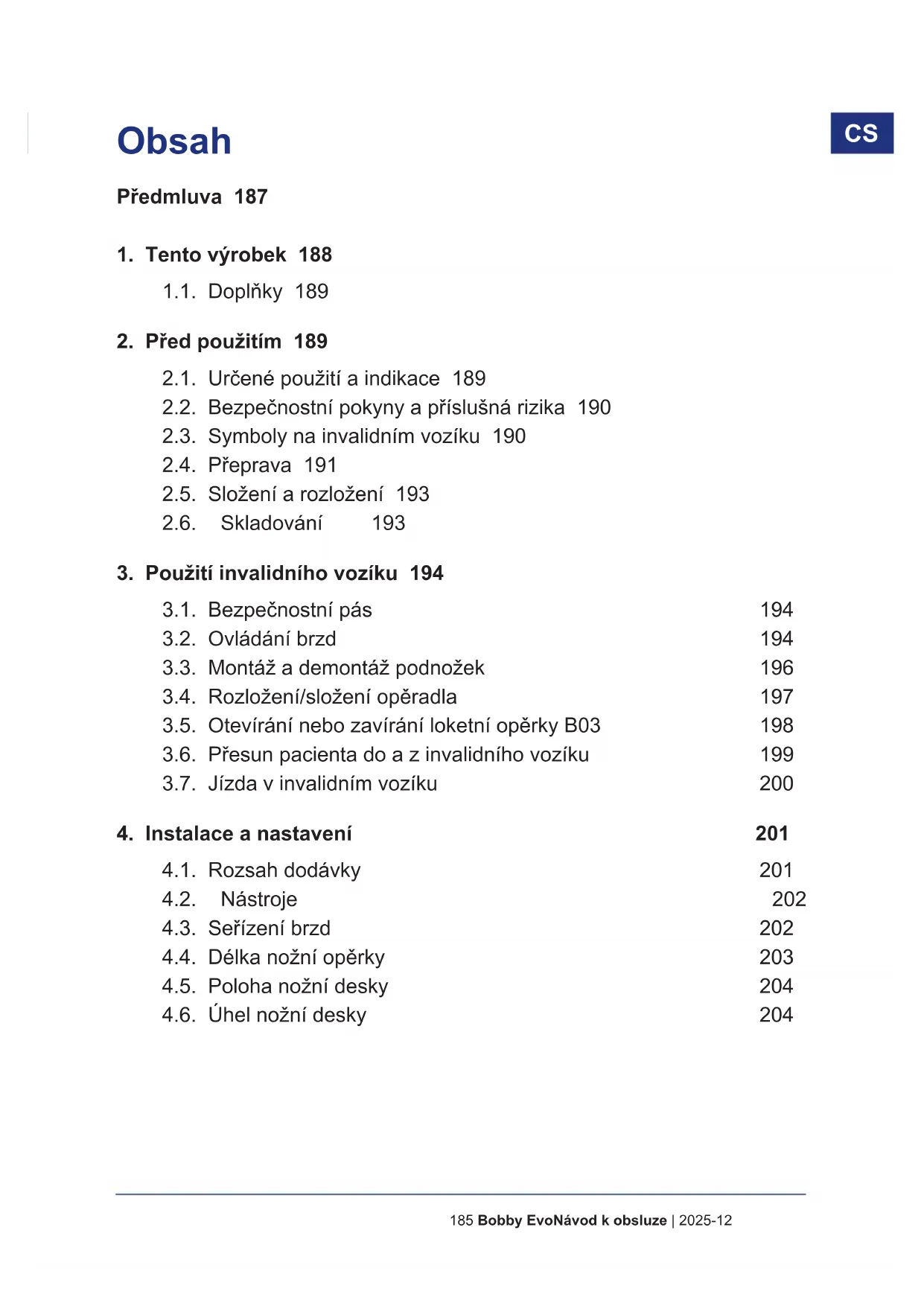

NÁVOD K OBSLUZE Bobby Vermeiren

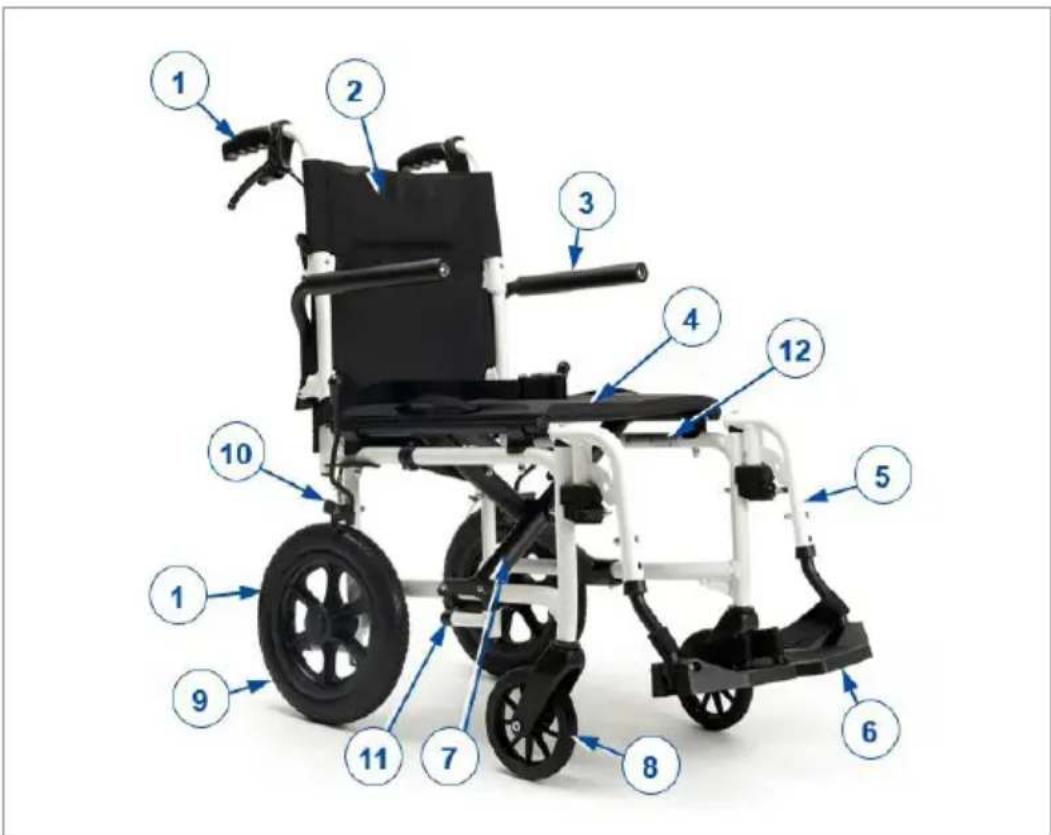

1. Tento výrobek 188

2. Před použitím 189

2.1. Určené použití a indikace 189 2.2. Bezpečnostní pokyny a příslušná rizika 190 2.3. Symboly na invalidním vozíku 190 2.4. Přeprava 191 2.5. Složení a rozložení 193 2.6. Skladování 193

3. Použití invalidního vozíku 194

3.1. Bezpečnostní pás 194 3.2. Ovládání brzd 194 3.3. Montáž a demontáž podnožek 196 3.4. Rozložení/složení opěradla 197 3.5. Otevírání nebo zavírání loketní opěrky B03 198 3.6. Přesun pacienta do a z invalidního vozíku 199 3.7. Jízda v invalidním vozíku 200

4. Instalace a nastavení 201

4.1. Rozsah dodávky 201 4.2. Nástroje 202 4.3. Seřízení brzd 202 4.4. Délka nožní opěrky 203 4.5. Poloha nožní desky 204 4.6. Úhel nožní desky 204 Obsah186Návod k obsluze | 2025-12 Bobby Evo

5.1. Body údržby 205 5.2. Pokyny pro údržbu 206 5.3. Řešení problémů 207 5.4. Očekávaná životnost 207 5.5. Znovupoužití výrobku 208 5.6. Konec používání 208 5.7. Záruka 208

6. Technické údaje 208187 Bobby EvoNávod k obsluze | 2025-12

Předmluva Blahopřejeme! Nyní jste vlastníkem invalidního vozíku Vermeiren! Tento invalidní vozík byl vyroben pečlivými pracovníky s kvalikací. Navíc byl navržen a vyroben podle vysokých standardů kvality, nad nimiž dohlíží společnost Vermeiren. Děkujeme za Vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto invalidního vozíku a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto invalidního vozíku. Máte-li po přečtení tohoto návodu nějaké dotazy, obraťte se bez obav na svého odborného prodejce. Rád vám pomůže. Důležitá poznámka Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat. Tento návod obsahuje nejnovější verzi produktu. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány. Obrázky výrobku slouží pouze k upřesnění pokynů. Detaily výrobku na obrázcích se mohou od daného výrobku lišit. Dostupné informace Nejnovější verzi následujících informací vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace. Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.188Návod k obsluze | 2025-12 Bobby Evo Návod k obsluze Pro uživatele a odborného prodejce Servisní příručka pro invalidní vozíky Pro odborného prodejce Prohlášení o shodě (ES)

8. Řídicí kola (přední kola)

9. Hnací kola (zadní kola)189 Bobby EvoNávod k obsluze | 2025-12

12. Identikační štítek

1.1. Doplňky Informace o doplňcích můžete získat od specializovaného prodejce. Velmi rád vám poradí.

2.1. Určené použití a indikace

• Tento výrobek je zdravotnický zařízení.

• Indikace a kontraindikace: Uživatel musí nechat invalidní vozík tlačit asistentem. Invalidní vozík je navržen a vyroben jako transportní pomůcka pro osoby s obtížemi chůze, k nepermanentnímu používání a k přepravním účelům. Různé typy montáže a příslušenství a modulární konstrukce umožňují plné využití také pro zestárlé osoby.

• Tento invalidní vozík je vhodný pro domácí a venkovní použití.

• Tento invalidní vozík je konstruován a vyroben výhradně k přepravě/ přemístění jedné (1) osoby o max. hmotnosti 115 kg. Není konstruován pro přepravu zboží či předmětů ani pro jakýkoli jiný účel, než je popsán výše.

• Používejte pouze příslušenství a náhradní díly schválené společností Vermeiren.

• Přečtěte si všechny technické detaily a omezení tohoto invalidního vozíku v kapitole 6..

• Záruka na tento výrobek je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.190Návod k obsluze | 2025-12 Bobby Evo 2.2. Bezpečnostní pokyny a příslušná rizika

POZOR Riziko zranění anebo poškození

• Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak se můžete zranit nebo se váš výrobek může poškodit. Při použití mějte na paměti následující obecná upozornění:

• Tento invalidní vozík nepoužívejte, jste-li pod vlivem alkoholu, léků či jiných látek, které by mohly ovlivnit vaše schopnosti jízdy v něm.

• Mějte na paměti, že určité části invalidního vozíku mohou být velmi teplé či studené vlivem okolní teploty, slunečního záření nebo topných těles. Buďte opatrní při dotýkání. Při chladném počasí používejte ochranný oděv.

• Tento výrobek nijak neupravujte. Berte na vědomí, že vaše invalidní vozík může v závislosti na použitém nastavení ovlivňovat některé typy systémů proti krádeži. To může zapříčinit spuštění alarmu v obchodu. Jakýkoli závažný incident [MDR (EU) 2017/745 §2 (65)], k němuž došlo ve spojitosti s tímto zařízením, musí být oznámen jeho výrobci a příslušnému orgánu členského státu, ve kterém je uživatel anebo pacient etablován. 2.3. Symboly na invalidním vozíku Max. hmotnost uživatele v kg Max. bezpečný sklon ve ° (stupních). Není určeno pro použití jako sedadlo v motorovém vozidle Typové označení191 Bobby EvoNávod k obsluze | 2025-12

Katalogové číslo Sériové číslo Zdravotnické zařízení Výrobce Datum výroby Prohlášení o shodě Pozor: důležité informace Doporučení prostudovat příručku 2.4. Přeprava

Pohybujte invalidním vozíkem pomocí jeho kol a dopravte jej na místo určení. Není-li to možné, zvedněte vozík za pevné části rámu. Neuchytávejte opěrky nohou, loketní opěrky ani kola. K přenášení invalidního vozíku lze také použít madlo čalounění (1). Nejprve vyjměte opěrku nohou (viz odst.3.3. ) a ruční invalidní vozík složte (viz odst.2.5. ). Potom můžete uchopit madla po obou stranách invalidního vozíku a přenést jej na požadované místo.192Návod k obsluze | 2025-12 Bobby Evo

2.4.2. Přeprava vozidlem jako zavazadlo

VAROVÁNÍ Riziko zranění

• Tento invalidní vozík NIKDY nepoužívejte jako sedadlo ve vozidle, viz následující symbol.

• Dohlédněte na to, aby byl invalidní vozík řádně uchycen, aby se předešlo zranění cestujících při nehodě či náhlém zabrzdění.

• Pro zabezpečení invalidního vozíku a cestujícího NIKDY nepoužívejte stejný bezpečnostní pás.

1. Jako uživatel invalidního vozíku se přemístěte na sedadlo vozidla, viz

2. Odeberte opěrky nohou a další příslušenství.

3. Složte invalidní vozík do nejkompaktnější velikosti podle pokynů v odst.

4. Uložte invalidní vozík, opěrky nohou a příslušenství do zavazadlovém

prostoru nebo za sedadlo spolujezdce. Pokud NENÍ zavazadlový prostor zcela uzavřen či oddělen od cestujících, řádně připoutejte rám invalidního vozíku k vozidlu. Můžete použít dostupný bezpečnostní pás ve vozidle. 2.5. Složení a rozložení

POZOR Riziko zranění

• Dávejte pozor, aby se při skládání a rozkládání nezachytily prsty, oděv nebo spony.

2.5.1. Rozkládání invalidního vozíku

1. Postavte se za invalidní vozík.

2. Sklopte opěrku zad, viz §3.4..

3. Pomocí madel otevřete invalidní vozík do maximální možné polohy.

4. Postavte se před invalidní vozík.

5. Zatlačte obě sedací trubky rámu dolů až do xní polohy.

6. Namontujte nožní opěrky (odst. 3.3.).

2.5.2. Skládání invalidního vozíku

1. Složte stupačky nebo demontujte podnožky (viz kapitola 3.3.).

2. Složte opěrky, viz §3.4..

3. Uchopte sedadlo za přední a zadní část a vytáhněte jej.

POZOR Riziko poškození

• Dbejte na to, aby byl invalidní vozík uložen v suchém prostředí, aby na něm nemohly růst plísně a nepoškodilo se čalounění, viz též kapitola 6..194Návod k obsluze | 2025-12 Bobby Evo

3. Použití invalidního vozíku

POZOR Riziko zranění anebo poškození

• Nejprve si přečtěte předchozí kapitoly a seznamte se se zamýšleným použitím. Invalidní vozík NIKDY nepoužívejte, dokud si nepřečtete a plně neporozumíte všem pokynům.

• V případě pochybností či dotazů bez obav požádejte svého místního odborného prodejce, poskytovatele péče nebo technického poradce, aby vám pomohl.

• Dávejte pozor, aby během používání nedošlo k zachycení rukou, oděvů, pásků, přezek či šperků v kolech nebo jiných pohyblivých součástech. 3.1. Bezpečnostní pás Zapněte bezpečnostní pás zacvaknutím spony do přijímače. V případě potřeby upravte délku popruhů. Chcete-li bezpečnostní pás odepnout, stiskněte spony spony, aby se uvolnila z přijímače. 3.2. Ovládání brzd

POZOR Riziko zranění

• Brzy neslouží ke zpomalování pohybu invalidního vozíku. Brzdy používejte pouze pro zabránění před nežádoucím pohyby invalidního vozíku.

• Správnou funkci brzd ovlivňuje opotřebení a znečištění kol (voda, olej, bláto, ...). Před každým použitím zkontrolujte stav kol.

• Brzdy jsou nastavitelné a mohou se opotřebovat. Před každým použitím zkontrolujte stav brzd.

• Před uvolněním brzd se ujistěte, že se invalidní vozík nachází na horizontálním povrchu. Nikdy neuvolňujte obě brzdy současně.195 Bobby EvoNávod k obsluze | 2025-12

Tyto brzdy smí obsluhovat pouze doprovod.

3.2.1.1. Aktivace brzd:

1. Stiskněte brzdovou páku (1) směrem k rukojeti.

2. Zablokujte brzdovou páčku stlačením pojistné páčky (2) dolů.

3. Uvolněte brzdovou páčku (1).

3.2.1.2. Postup uvolnění brzd:

1. Zatáhněte brzdovou páčku nahoru (1). Pojistná páčka (2) se tímto

pohybem sama uvolní.

2. Uvolněte brzdovou páčku (1).

3.2.2. Parkovací brzdy

Tyto brzdy může ovládat uživatel.

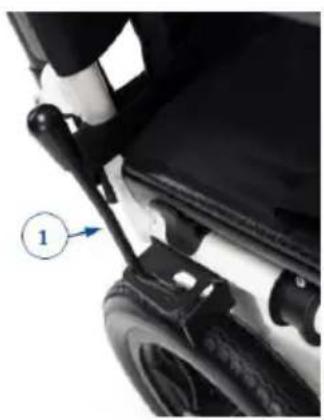

3.2.2.1. Běžné parkovací brzdy

1. Zatlačte brzdovou páčku (1) dopředu kolem ohybu v brzdovém

příslušenství. Zajistěte jej na místě v krátkém otvoru.196Návod k obsluze | 2025-12 Bobby Evo Postup uvolnění brzd:

1. Zatlačte brzdovou páčku (1) dopředu kolem ohybu a zcela ji uvolněte

3.2.2.2. Parkovací brzdy v kombinaci s bubnovými brzdami B74

1. Zatlačte brzdové páčky směrem vpřed až do zřetelného zacvaknutí.

Postup uvolnění brzd:

1. Uvolněte jednu brzdu zatáhnutím páčky směrem dozadu.

2. Zopakujte tento postup u druhého kola a parkovací brzdy.

3.3. Montáž a demontáž podnožek

3.3.1. Montáž opěrek nohou

1. Podržte podnožky příčně z vnější strany rámu invalidního vozíku a

vložte čepičku trubice (1) do rámu.

2. Otočte podnožky směrem dovnitř, dokud nezacvaknou.

3. Spusťte stupačku směrem dolů.197 Bobby EvoNávod k obsluze | 2025-12

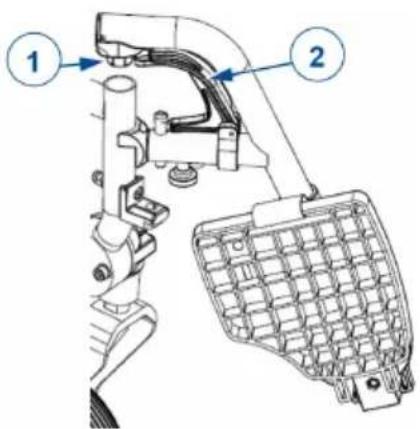

3.3.2. Demontáž opěrek nohou

1. Vytáhněte páku (2).

2. Otočte opěrku nohou směrem ven.

3. Zvedněte nožní opěrku a odeberte ji.

3.4. Rozložení/složení opěradla

POZOR Riziko zranění

• Před použitím zajistěte, aby bylo opěradlo bezpečně zaaretováno.

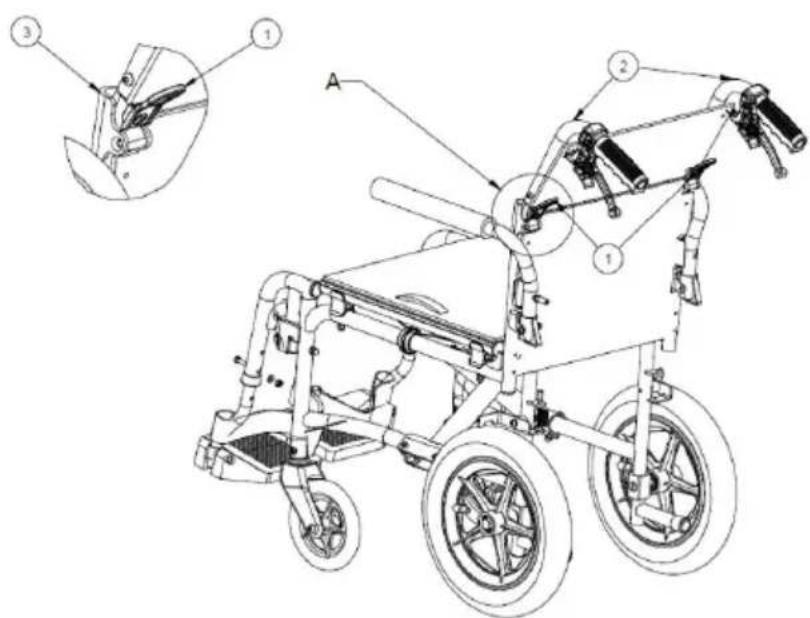

3.4.1. Sklopení opěradla

1. Držte trubku opěradla a stiskněte páku (1) na trubce opěradla, dokud

nevyskočí z trubky opěradla (3).

2. Snižujte horní trubku opěradla (2), dokud není plně složena.

3.4.2. Rozložení opěradla

1. Zvedněte trubku opěradla (2) nahoru, dokud se nezaaretuje;

2. Zajistěte, aby bylo opěradlo bezpečně zaaretováno na místě.198Návod k obsluze | 2025-12 Bobby Evo

3.5. Otevírání nebo zavírání loketní opěrky B03

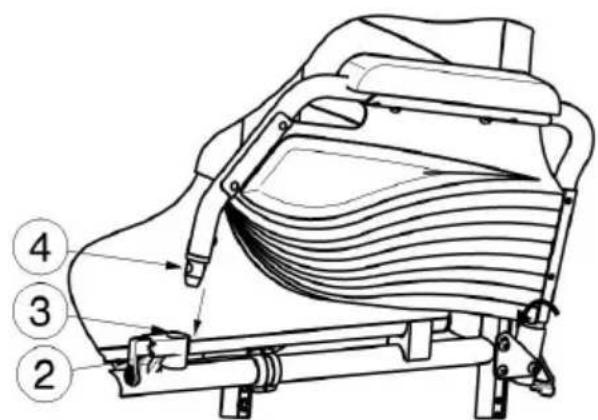

3.5.1. Sklopení loketní opěrky

1. Sklopte loketní opěrku směrem dopředu.

2. Vytáhněte páku (2) na držáku trubky (3) nahoru.

3. Nasaďte přední trubku loketní opěrky (4) do držáku trubky (3).199 Bobby EvoNávod k obsluze | 2025-12

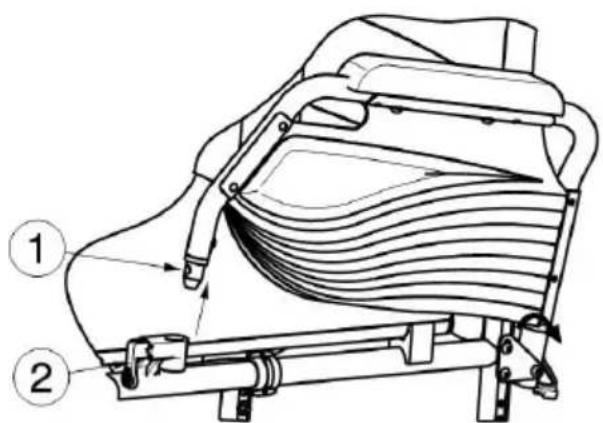

3.5.2. Sklopení loketní opěrky nahoru

1. Vytáhněte páku (2) a vytáhněte přední část loketní opěrky (1) nahoru.

2. Odklopte loketní opěrku směrem dopředu.

3.6. Přesun pacienta do a z invalidního vozíku

• Pokud nemůžete vykonat bezpečný přesun sami, požádejte někoho o pomoc.

• Nestoupejte na stupačky.

1. Umístěte invalidní vozík co nejblíže k židli, gauči nebo posteli, ze které/

na kterou má pacient nasednout.

2. Ověřte, že jsou obě brzdy invalidního vozíku zajištěné.

3. Odklopte stupačky směrem nahoru, aby se na ně nedalo našlápnout.

4. Proveďte přesun na/z invalidního vozíku.

3.6.1. Správná poloha v invalidním vozíku

Dejte svá záda co nejblíže k zádové opěrce.200Návod k obsluze | 2025-12 Bobby Evo 3.7. Jízda v invalidním vozíku

POZOR Riziko zranění a poškození

• Před každým použitím ověřte, že: – parkovací brzdy správně fungují; – pneumatiky jsou v dobrém stavu, viz odst. 5.2.1..

• NEJEZDĚTE na svazích, přes překážky, schody nebo obrubníky větší, než je předepsáno v odst. 6..

• Když zastavíte na (mírném) svahu, použijte brzdy.

• Během jízdy dolů ze svahu dbejte na to, aby se všechna čtyři kola dotýkala země.

• Na svazích jezděte co nejpomaleji.

• Při jízdě po veřejných komunikacích zůstávejte vždy na chodníku.

• Dávejte pozor, zda na silnici nejsou díry nebo spáry, které by mohly způsobit skřípnutí kol.

• Vyhýbejte se kamenům a jiným předmětům, které mohou zablokovat kola.

• Při přejíždění překážky dávejte pozor, aby se stupátka nedotkla země.

• Tento invalidní vozík nepoužívejte na eskalátoru.

• Je-li k dispozici bezpečnostní pás, připoutejte se.

• Abyste nezranili osoby stojící okolo nebo nepoškodili předměty, myslete vždy na rozsah pohybu stupátka.

• Schody musejí být vždy zvládány za asistence dvou osob doprovodu.

• Nikdy nezkoušejte používat schody, které nejsou vhodné pro invalidní vozíky.201 Bobby EvoNávod k obsluze | 2025-12

4. Instalace a nastavení

Pokyny v této kapitole jsou určeny pro odborné prodejce.

POZOR Riziko zranění či poškození

• Používejte pouze nastavení popsaná v tomto návodu.

• Používejte pouze díly a nástroje popsané v tomto návodu.

• Používejte pouze originální náhradní díly schválené společností Vermeiren.

• Zajistěte, aby na pracoviště nevstupovaly jiné než oprávněné osoby.

• V oblasti sestavení/rozložení udržujte čistotu a pořádek, aby nedošlo k pádu.

• Všechny malé díly uložte do krabice nebo sáčku.

• Před jízdou ověřte, že jsou všechny šrouby řádně utaženy. 4.1. Rozsah dodávky Součástí dodávky jsou následující položky.

• Rám s loketními opěrkami, sedadlo a opěradlo, přední a zadní kola

• Doplňky Před použitím zkontrolujte, že nic nechybí a že nejsou žádné výrobky poškozeny.202Návod k obsluze | 2025-12 Bobby Evo 4.2. Nástroje Pro (de)montáž a seřízení invalidního vozíku jsou potřeba následující nástroje:

• Plochý klíč č. 10 4.3. Seřízení brzd

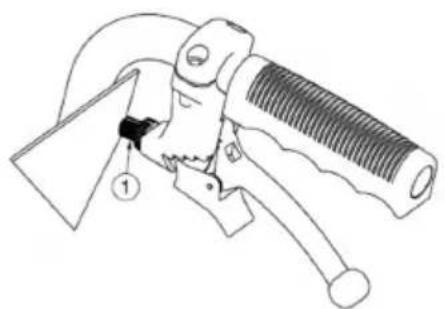

4.3.1. Brzdy obsluhy

Otáčením (1) seřiďte napnutí brzdového kabelu.

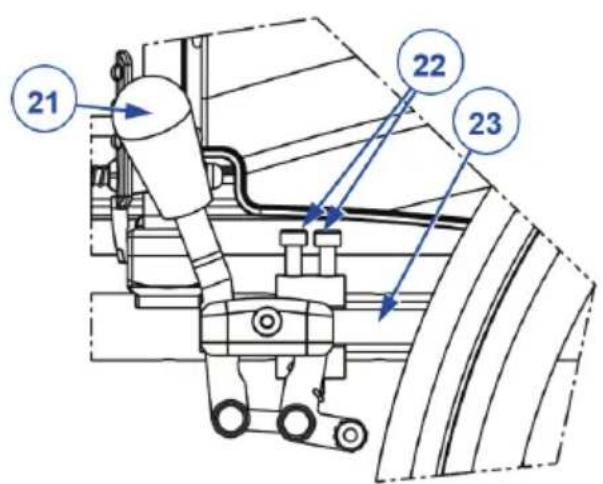

4.3.2. Parkovací brzdy v kombinaci s bubnovými brzdami B74203 Bobby EvoNávod k obsluze | 2025-12

Seřízení správné brzdné síly

2. Povolením šroubů s vnitřním šestihranem (22) zajistěte volné

3. Posuňte brzdu na vodítku (23) do požadované polohy.

4. Znovu utáhněte šrouby s vnitřním šestihranem (22).

5. Ověřte správnou funkci brzdy: kolo je zabrzděno, ale brzdu lze snadno

ovládat. Pokud tomu tak není, zopakujte postup výše.

6. Zopakujte toto seřízení u druhé parkovací brzdy. Zajistěte, aby byly obě

brzdy seřízeny stejně. 4.4. Délka nožní opěrky

POZOR Riziko poškození

• Ověřte, že se nožní opěrky nedotknou země. Udržujte min. bezpečnou vzdálenost 60 mm nad zemí. Postup seřízení délky:

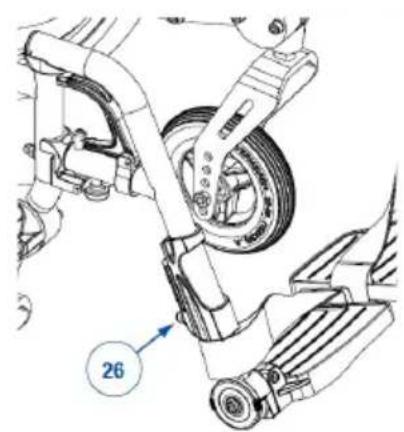

1. Vyšroubujte šroub s vnitřním šestihranem (26) na zadní straně nožní

2. Nastavte nožní opěrku na pohodlnou délku.

3. Znovu utáhněte šroub s vnitřním šestihranem.

4. Postup zopakujte pro druhou nožní opěrku. Zajistěte, aby byly obě

nožní opěrky ve stejné poloze.204Návod k obsluze | 2025-12 Bobby Evo 4.5. Poloha nožní desky Nožní desku(y) lze používat ve dvou polohách: přední a zadní. Standardně se každá nožní deska seřizuje pomocí její základní desky v zadní poloze. Umístění nožní desky do přední polohy:

1. Vyšroubujte šrouby s vnitřním šestihranem (28) obou nožních desek.

2. Prohoďte levou a pravou nožní desku.

3. Řádně utáhněte šrouby s vnitřním šestihranem (28).

4.6. Úhel nožní desky Nastavte úhel nožní desky na ozubeném úchytu:

1. Povolte šroub s vnitřním šestihranem (28) na nožní desce (29).

2. Otočte nožní desku do požadovaného úhlu (80°- 100°). Čárky (30) na

ozubeném úchytu indikují úhlové polohy.

3. Znovu utáhněte šroub s vnitřním šestihranem.

4. Postup zopakujte pro druhou nožní desku.205 Bobby EvoNávod k obsluze | 2025-12

4 Pravidelná péče zajistí, že bude invalidní vozík udržován v dokonale funkčním stavu. Návod k údržbě naleznete na webových stránkách společnosti Vermeiren: www.vermeiren.com. 5.1. Body údržby

POZOR Riziko zranění a poškození

• Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren. 4 Poslední stránka tohoto návodu obsahuje registrační formulář pro odborného prodejce, který zapíše každý servis. Servisní intervaly závisejí na intenzitě a frekvenci používání. Požádejte svého prodejce o společnou dohodu na rozvrhu kontrol/údržby/oprav.

5.1.1. Před každým použitím

Zkontrolujte následující:

• Všechny části: Přítomné a nepoškozené či neopotřebované.

• Všechny části: Čisté, viz odst. 5.2.2..

• Kola, opěradlo, sedadlo, lýtkové opěrky, područky, stupátka: Dobré zajištění.

• Stav kol/pneumatik, viz § 5.2.1..

• Stav součástí rámu: Žádná deformace, nestabilita, zeslabení nebo uvolněné spoje.

• Sedadlo, opěradlo, opěrky rukou, opěrky lýtek a opěrka hlavy (je-li použita): Bez nadměrného opotřebení (např. promáčknutá místa, poškození nebo roztržení).

• Brzdy: Nepoškozené a funkční.206Návod k obsluze | 2025-12 Bobby Evo Pro případné opravy či výměny částí se obraťte na svého odborného prodejce.

5.1.2. Ročně nebo častěji

Tento invalidní vozík nechte u odborného prodejce ke kontrole a provedení servisu alespoň jednou ročně nebo častěji. Minimální četnost údržby závisí na používání, a proto by měla být společně dohodnuta s vaším odborným prodejcem. 5.2. Pokyny pro údržbu

5.2.1. Kola a pneumatiky

4 Správná funkce brzd závisí na stavu pneumatik a může se měnit kvůli opotřebení a znečištění (voda, olej, bláto atd.). Udržujte kola bez drátů, vlasů, písku a vláken. Zkontrolujte vzorek na pneumatikách. Je-li hloubka dezénu menší než 1 mm, musí být pneumatiky vyměněny. Obraťte se v této věci na svého odborného prodejce. Nahustěte každou pneumatiku na správný tlak (viz vyznačení tlaku na pneumatikách).

POZOR Riziko poškození vlhkostí

• K čištění invalidního vozíku nikdy nepoužívejte hadici ani vysokotlaký čistič. Otřete všechny pevné části vlhkým (nikoli mokrým) hadříkem. V případě potřeby použijte jemné mýdlo vhodné na laky a syntetické barvy.207 Bobby EvoNávod k obsluze | 2025-12

Čalounění lze vyčistit vlažnou vodou a jemným mýdlem. K čištění nepoužívejte abrazivní čisticí prostředky.

POZOR Riziko poškození

• Dezinfekci mohou provádět pouze kvalikované osoby. Poraďte se se svým prodejcem. 5.3. Řešení problémů I když tento invalidní vozík používáte správně, může se vyskytnout technický problém. V takovém případě se obraťte na svého místního odborného prodejce.

VAROVÁNÍ Riziko zranění a poškození

• NIKDY se nepokoušejte opravit invalidní vozík sami. Následující příznaky mohou znamenat vážný problém. Proto se obraťte na svého odborného prodejce vždy, když zaznamenáte některou z následujících odchylek:

• nerovnoměrné opotřebení dezénu na jedné z pneumatik;

• invalidní vozík se naklání na jednu stranu;

• poškozené či rozbité sestavy kol. 5.4. Očekávaná životnost Invalidní vozík je navržen tak, aby mají průměrnou životnost 5 let. V závislosti na četnosti použití, jízdních podmínkách a údržbě se životnost tohoto invalidního vozíku prodlouží nebo zkrátí.208Návod k obsluze | 2025-12 Bobby Evo 5.5. Znovupoužití výrobku Před každým dalším použitím nechte invalidní vozík dezinkovat, zkontrolovat a provést servis podle pokynů v odst. 5.1. a odst. 5.2.. 5.6. Konec používání Po skončení životnosti musí být invalidní vozík zlikvidován podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání invalidního vozíku pro usnadnění přepravy recyklovatelných součástí. 5.7. Záruka Záruka na tento výrobek se řídí všeobecnými podmínkami platnými v dané zemi.

Technické údaje uvedené níže platí pouze pro tento invalidní vozík při standardních nastaveních a optimálních podmínkách okolí. Během používání berte tyto údaje v úvahu. Pokud byl tento křesla upraven, poškozen nebo došlo k jeho velkému opotřebení, nebudou tyto hodnoty platné. Značka Vermeiren Skupina produktů Invalidní vozík Typ Bobby Evo Popis Rozměry Hmotnost uživatele 115 kg Celková délka 1010 mm Celková šířka 460 mm 490 mm 550 mm S loketní opěrkou B03: 490 - 520 - 570 mm Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°209 Bobby EvoNávod k obsluze | 2025-12

Značka Vermeiren Skupina produktů Invalidní vozík Typ Bobby Evo Popis Rozměry Celková výška 900 mm Délka při složení (bez podnožek) 680 mm Šířka při složení 260 mm Složená výška 750 mm Celková hmotnost 12,4 kg S loketní opěrkou B03: 13 kg Hmotnost nejtěžší části 10,1 kg S loketní opěrkou B03: 10,7 kg Statická stabilita z kopce 10° Statická stabilita do kopce 10° Statická boční stabilita 10° Úhel roviny sedadla 5° Účinná hloubka sedadla 420 mm Účinná šířka sedadla 390 mm 420 mm 480 mm Výška povrchu sedadla na předním okraji 490 mm Úhel opěradla 5° Výška opěradla 440 mm Vzdálenost mezi nožní deskou a sedadlem 330 - 500 mm Úhel nohou k ploše sedadla 114° Vzdálenost mezi područkami a sedadlem 200 mm S loketní opěrkou B03: 220 mm Horizontální poloha osy kol (odchylka) 21 mm Minimální průměr zatáčení 1500 mm Průměr zadních kol 12,5" Průměr předních kol 155 mm Provozní teplota +5°C - +41°C Vlhkost při skladování a používání 30% - 70% Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°Service registration form
