NÁVOD K OBSLUZE Eclips X4 Kids Vermeiren

1. Tento výrobek 204

1.1. Doplňky 205

2. Před použitím 205

2.1. Určené použití a indikace 205
2.2. Bezpečnostní pokyny a příslušná rizika 206
2.3. Symboly na invalidním vozíku 207
2.4. Přeprava 208
2.5. Složení a rozložení 211
2.6. Skladování 212

3. Použití invalidního vozíku 213

3.1. Ovládání brzd 213
3.2. Přemístění na invalidní vozík a z něho 214
3.3. Úpravy komfortu 214
3.4. Jízda v invalidním vozíku 217

4. Údržba 223

4.1. Body údržby 223
4.2. Pokyny pro údržbu 225
4.3. Řešení problémů 226
4.4. Očekávaná životnost 226
4.5. Znovupoužití výrobku 226
4.6. Konec používání 227
4.7. Záruka 227

5. Technické údaje 227

Předmluva

CS

Blahopřejeme! Nyní jste vlastníkem invalidního vozíku Vermeiren!

Tento invalidní vozík byl vyroben pečlivými pracovníky s kvalifikací. Navíc byl navržen a vyroben podle vysokých standardů kvality, nad nimiž dohlíží společnost Vermeiren.

Děkujeme za Vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto invalidního vozíku a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto invalidního vozíku.

Máte-li po přečtení tohoto návodu nějaké dotazy, obrat'te se bez obav na svého odborného prodejce. Rád vám pomůže.

Důležitá poznámka

Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat.

Tento návod obsahuje nejnovější verzi produktu. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány.

Obrázky výrobku slouží pouze k upřesnění pokynů v tomto návodu. Detaily výrobku na obrázcích se mohou od daného výrobku lišit.

Dostupné informace

Nejnovější verzi informací z tohoto návodu vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace.

Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.

	Návod k obsluzePro uživatele a odborného prodejce
	Návod k instalaciPro odborného prodejce
	Servisní příručka pro invalidní vozíkyPro odborného prodejce
	Prohlášení o shodě (ES)

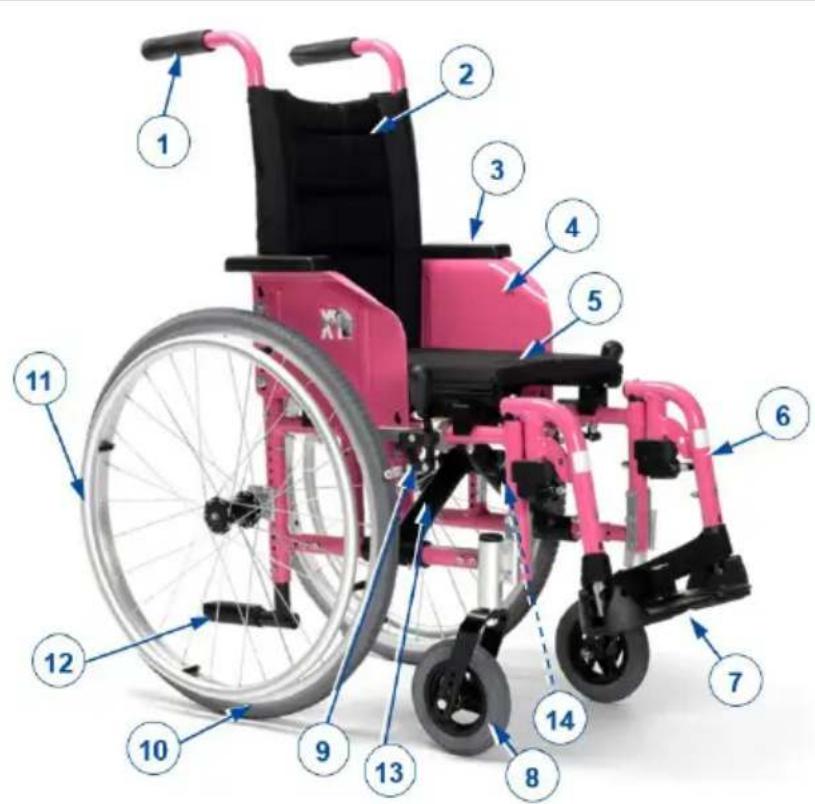

1. Tento výrobek

1. Madla
2. Zádová opěrka
3. Područky
4. Loketní opěrky
5. Sedadlo

6. Podnožky

7. Stupačky

8. Přední kola
9. Brzdy
10. Zadní kola
11. Poháněcí obruče
12. Zvedací páka
13. Kříž
14. Identifikační štítek

1.1. Doplňky

Informace o doplňcích můžete získat od specializovaného prodejce. Velmi rád vám poradí.

2. Před použitím

2.1. Určené použití a indikace

• Tento výrobek je zdravotnický zařízení.
• Indikace a kontraindikace: Tento invalidní vozík je určen k ovládání na něm sedící uživatel nebo jej může tlačit asistent nebo rodič. Invalidní vozík je určen jako přepravní pomůcka pro mladé lidi se sníženými schopnostmi chůze. Tento invalidní vozík NESMÍTE používat bez doprovodu, trpíte-li tělesnou či duševní poruchou, která by mohla vás nebo jiné osoby ohrozit při jízdě v invalidním vozíku. Z tohoto důvodu se nejprve obrat'te na lékaře a zajistěte, aby byl odborný prodejce informován o jeho posudku.
• Tento invalidní vozík je vhodný pro domácí a venkovní použití.
• Tento invalidní vozík je konstruován a vyroben výhradně k přepravě/přemístění jedné (1) osoby o max. hmotnosti 80kg. Není konstruován pro přepravu zboží či předmětů ani pro jakýkoli jiný účel, než je popsán výše.

• Používejte pouze příslušenství a náhradní díly schválené společností Vermeiren.

• Přečtěte si všechny technické detaily a omezení tohoto invalidního vozíku v kapitole 5..

• Záruka na tento výrobek je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.

2.2. Bezpečnostní pokyny a příslušná rizika

POZOR

Riziko zranění anebo poškození

- Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak může dojít k vašemu zranění nebo k poškození invalidního vozíku.

Při použití mějte na paměti následující obecná upozornění:

- Tento invalidní vozík nepoužívejte, jste-li pod vlivem alkoholu, léků či jiných látek, které by mohly ovlivnit vaše schopnosti jeho řízení.

- Mějte na paměti, že určité části invalidního vozíku mohou být velmi teplé nebo studené vlivem okolní teploty, slunečního záření či topných těles. Při dotýkání bud’te opatrní. Při chladném počasí používejte ochranný oděv. Při jízdě venku je možné používat speciální rukavice, které zlepšují úchop ručních ráfků.

• Tento výrobek nijak neupravujte.
• Pokud byl obal vašeho výrobku při dodání poškozen, (neúmyslně) otevřen nebo ovlivněn okolními podmínkami (vlhkost, teplo,...), zkontrolujte, že nedošlok poškození žádné části výrobku. V případě pochybností se obraťte na svého specializovaného prodejce.

Berte na vědomí, že vaše invalidní vozík může v závislosti na použitém nastavení ovlivňovat některé typy systémů proti krádeži. To může zapříčinit spuštění alarmu v obchodu.

Jakýkoli závažný incident [MDR (EU) 2017/745 §2 (65)], k němuž došlo ve spojitosti s tímto zařízením, musí být oznámen jeho výrobci a příslušnému orgánu členského státu, ve kterém je uživatel anebo pacient etablován.

2.3. Symboly na invalidním vozíku

CS

	Typové označení
	Katalogové číslo
	Sériové číslo
	Zdravotnické zařízení
	Výrobce
	Datum výroby
	Prohlášení o shodě
	Pozor: důležité informace
	Doporučení prostudovat příručku
	Nebezpečí skřípnutí
	Max. hmotnost uživatele v kg
	Výrobek testovaný při nárazu; lze použít jako sedadlo v motorovém vozidle
	Lze použít jako sedadlo v motorovém vozidle; vyznačeny upevňovací body

2.4. Přeprava

2.4.1. Přeprava vozidlem jako zavazadlo

VAROVÁNÍ

Riziko zranění

• Dohlédněte na to, aby byl invalidní vozík řádně uchycen, aby se předešlo zranění cestujících při nehodě či náhlém zabrzdění.

• Pro zabezpečení invalidního vozíku a cestujícího NIKDY nepoužívejte stejný bezpečnostní pás.

• Sundejte nožní opěrky a příslušenství.

• Nožní opěrky a příslušenství bezpečně uložte.
• Pokud je to možné, složte invalidní vozík a sundejte zadní kola.
• Umístěte vozík do zavazadlového prostoru.
• Pokud prostor pro cestující a invalidní vozík NENÍ oddělený, upevněte rám vozíku bezpečně k vozidlu. Můžete použít bezpečnostní pásy vozidla.

2.4.2. Přeprava vozidlem jako sedadlo pro uživatele

VAROVÁNÍ

Riziko zranění

• Invalidní vozík prošel crashtesty podle ISO 7176-19: 2022 a jako takový byl navržen a testován pro použití jako sedadlo v motorových vozidlech umístěné pouze ve směru jízdy.
• Samotný pánevní pás invalidního vozíku není vhodný pro použití jako zádržný systém pro cestující.
• Aby nedošlo k nárazu hlavy či hrudníku do vozidla, používejte pánevní pás invalidního vozíku a tříbodový pás ve vozidle.

- Jako zádržný systém uživatele ve vozidle nepoužívejte postojové podpěry, nejsou-li označeny jako vyhovující požadavkům uvedeným v normě ISO 7176-19:2022.

- Dojde-li k jakémukoli typu nehody vozidla, před dalším použitím invalidního vozíku jej nechte zkontrolovat odborným prodejcem nebo zástupcem výrobce.

Invalidní vozík je testován pomocí čtyřbodového upínacího systému a tříbodového zádržného systému.

CS

Kdykoliv je to možné, použijte sedadlo vozidla a invalidní vozík uložte do úložného prostoru.

2.4.2.1. Postup zajištění invalidního vozíku v motorovém vozidle:

1. Zkontrolujte, zda je vozidlo vybaveno vhodným upínacím systémem pro invalidní vozík a zádržným systémem pro cestující, který odpovídá ISO 10 542.
2. Zkontrolujte, že jsou komponenty invalidního vozíku připoutány a zádržný systém pro cestující není opotřebený, znečištění, poškození nebo rozbitý.
3. Pokud vozík disponuje funkcí naklonění sedadla a / nebo zádové opěrky, ujistěte se, že uživatel invalidního vozíku sedí maximálně přímé poloze. Pokud toto stav uživatele neumožňuje, měl by být provedeno posouzení rizik za účelem hodnocení bezpečnosti uživatele během přepravy.
4. Sundejte veškeré příslušenství, jako jsou podnosy a respirační vybavení, a bezpečně je zajistěte.
5. Invalidní vozík umístěte ve směru jízdy a centrálně mezi úchyty kolejnice připevněné k podlaze vozidla.
6. Zapněte přední bezpečnostní popruhy na vyznačeném místě podle pokynů výrobce pásového systému (obr. 1). Toto místo je na invalidním vozíku označeno symbolem (obr. 2).
7. Popojed'te invalidním vozíkem dozadu, dokud se přední popruhy nevypnou.
8. Aktivujte brzdu invalidního vozíku.
9. Zapněte zadní bezpečnostní popruhy na vyznačeném místě podle pokynů výrobce pásového systému (obr. 1). Toto místo je na invalidním vozíku označeno symbolem (obr. 2).

2.4.2.2. Postup zabezpečení uživatele invalidního vozíku:

1. Sundejte obě loketní opěrky.
2. Pokud máte k dispozici pánevní pás k invalidnímu vozíku, připevněte jej.
3. Upevněte pásy zádržného systému pro cestujícího podle pokynů výrobce pásového systému.

Pánevní vás mějte nasazený nízko přes přední část pánve tak, aby tady byl úhel pánevního pásu v preferované zóně 30° až 75° od horizontální roviny, viz obrázek. Preferované zóně je žádoucí strmější (vyšší) úhel.

30° 75°

1. Nastavte pás pevně podle pokynů výrobce pásového systému a v souladu s pohodlím uživatele.
2. Ujistěte se, že je zádržný pás připojen přímo ke kotevnímu bodu vozidla, a že na něm nejsou pozorovatelné žádné záhyby, například u osy zadního kola.

3. Pokud je to třeba, nainstalujte loketní opěrky. Ujistěte se, že pásy nejsou překroucené nebo mimo tělo komponent invalidního vozíku, jako jsou loketní opěrky nebo kola.

4. Přezku bezpečnostního pásu umístěte tak, aby během nárazu nedošlo ke kontaktu uvolňovacího tlačítka se součástmi invalidního vozíku.

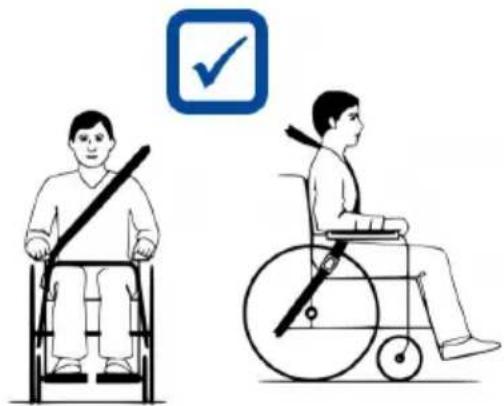

5. Zajistěte, aby ramenní zádržné pásy seděly přes ramena, viz obrázek 4.

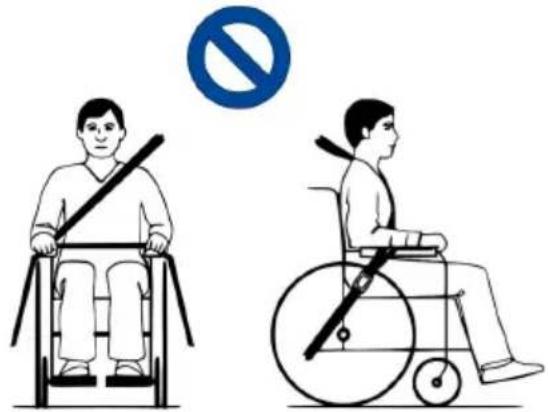

Pásy nesmějí být drženy mimo tělo komponentami invalidního vozíku, jako jsou loketní opěrky nebo kola.

Zádržné pásy musejí mít plný kontakt s ramenem, hrudníkem a pánví. Pánevní pás nízko na pánvi v blízkosti stehenně-břišní oblasti

2.5. Složení a rozložení

POZOR

Riziko zranění

- Udržujte prsty mimo pohyblivé části invalidního vozíku.

2.5.1. Rozkládání invalidního vozíku

1. Postavte se za invalidní vozík.
2. Pomocí madel otevřete invalidní vozík do maximální možné polohy.
3. Postavte se před invalidní vozík.
4. Zatlačte obě sedací trubky rámu dolů až do fixní polohy.

2.5.2. Skládání invalidního vozíku

1. Složte stupačky nebo demontujte podnožky (viz kapitola 3.3.1.).
2. Uchopte sedadlo za přední a zadní část a vytáhněte jej.
3. Složte rám stisknutím rukojetí k sobě.

2.5.3. Montáž zadních kol

1. Uchopte zadní kolo a zmáčkněte tlačítko (1).
2. Držte tlačítko stisknuté a nasad'te zadní kolo na osu, dokud se nezastaví.
3. Povolte tlačítko.
4. zkontrolujte bezpečné uchycení kola.

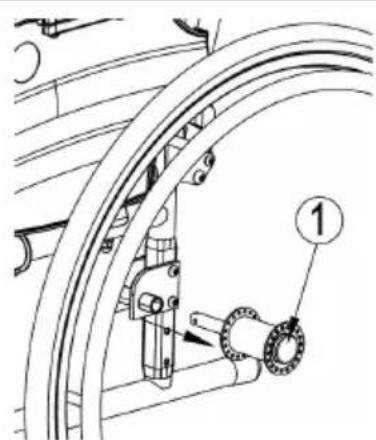

2.5.4. Sejmutí zadních kol

1. Ujistěte se, že jsou brzdy deaktivované.
2. Položte invalidní vozík na bok tam, kde chcete sejmout kolo.
3. Stiskněte tlačítko ve středu osy kola.
4. Vytáhněte kolo z rámu.

- Dbejte na to, aby byl invalidní vozík uložen v suchém prostředí, aby na něm nemohly růst plísně a nepoškodilo se čalounění, viz též kapitola 5..

3. Použití invalidního vozíku

CS

VAROVÁNÍ

Riziko zranění

• Nejprve si přečtěte předchozí kapitoly a seznamte se se zamýšleným použitím. Invalidní vozík NIKDY nepoužívejte, dokud si nepřečtete a plně neporozumíte všem pokynům.
• V případě pochybností či dotazů bez obav požádejte svého místního odborného prodejce, poskytovatele péče nebo technického poradce, aby vám pomohl.

3.1. Ovládání brzd

POZOR

Riziko zranění

• Brzy neslouží ke zpomalování pohybu invalidního vozíku. Brzdy používejte pouze pro zabránění před nežádoucím pohyby invalidního vozíku.
• Správnou funkci brzd ovlivňuje opotřebení a znečištění kol (voda, olej, bláto, ...). Před každým použitím zkontrolujte stav kol.
• Brzdy jsou nastavitelné a mohou se opotřebovat. Před každým použitím zkontrolujte stav brzd.
• Před uvolněním brzd se ujistěte, že se invalidní vozík nachází na horizontálním povrchu. Nikdy neuvolňujte obě brzdy současně.

3.1.1. Aktivace brzd:

1. Zatlačte brzdové páčky směrem vpřed až do zřetelného zacvaknutí.

3.1.2. Postup uvolnění brzd:

1. Uvolněte jednu brzdu zatáhnutím páčky směrem dozadu.
2. Rukou podržte poháněcí obruč odbrzděného kola.
3. Zopakujte tento postup u druhého kola a parkovací brzdy.

3.2. Přemístění na invalidní vozík a z něho

POZOR

Riziko zranění či poškození

• Pokud nemůžete vykonat bezpečný přesun sami, požádejte někoho o pomoc.
• Nestoupejte na stupačky.

3.2.1. Přesun

1. Umístěte invalidní vozík co nejblíže k židli, gauči nebo posteli, ze které/na kterou má pacient nasednout.
2. Aktivujte obě parkovací brzdy k zablokování pohybu, viz odst. 3.1..
3. Složte stupačky nebo demontujte podnožky (viz kapitola 3.3.1.).
4. Přesuňte se na invalidní vozík nebo z něj pomocí svých paží nebo s pomocí asistenta/asistentů či zdvihacího zařízení.

3.2.2. Sezení na invalidním vozíku

Doporučení pro komfortní používání invalidního vozíku:

• Sedněte si na sedadlo a dolní část zad opřete o opěradlo.
• Ujistěte se, že máte horní část nohou v horizontální poloze - v případě potřeby upravte délku podnožek (viz instalační manuál).

3.3. Úpravy komfortu

POZOR

Riziko zranění či poškození

• Asistent nebo pečovatel(ka) může provádět následující seřízení komfortu. Všechna ostatní seřízení jsou prováděna odborným prodejcem podle návodu k instalaci, viz úvod.
• Abyste nezranili osoby stojící okolo nebo nepoškodili předměty, myslete vždy na rozsah pohybu stupátka.
• Dávejte pozor, aby se při seřizování nezachytily prsty, oděv nebo spony.

3.3.1. Montáž a demontáž podnožek

CS

3.3.1.1. Montáž opěrek nohou

1. Podržte podnožky příčně z vnější strany rámu invalidního vozíku a vložte čepičku trubice (1) do rámu.
2. Otočte podnožky směrem dovnitř, dokud nezacvaknou.
3. Spust'te stupačku směrem dolů.

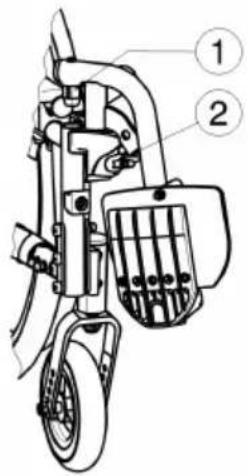

3.3.1.2. Demontáž opěrek nohou

1. Vytáhněte páku (2).
2. Vytočte podnožky do vnější strany od invalidního vozíku, dokud se neuvolní z vodicího pryku.
3. Vytáhněte podnožky z rámu (1).

3.3.2. Montáž a demontáž tlačné tyče

VAROVÁNÍ

Riziko zranění

• Ověřte, aby byly hvězdicové knoflíky dobře utaženy.
• Pokud je k dispozici tlačná tyč, vždy musí být nainstalována za účelem zvýšení stability zádové části.

3.3.2.1. Namontování tlačné tyče

1. Uchyt'te tlačnou tyč (B) pomocí hvězdicového šroubu (A) k levému madlu.
2. Zašroubujte hvězdicový knoflík (A) do pravé rukojeti.
3. Dejte tlačnou tyč (B) do vodorovné polohy směrem doprava.
4. Namontujte hák tlačné tyče na šroubový závit pravého hvězdicového knoflíku.
5. Pomocí dvou otvorů na levém madlu nastavte vypnutí zádové opěrky.

3.3.2.2. Postup sejmutí tlačné tyče

1. Uvolněte hvězdicový šroub (A) na pravém madlu.
2. Sejměte hák (C) z pravého madla (D).

3.3.3. Anatomická zádová opěrka

Anatomické opěradlo lze snadno demontovat pro složení. Montuje se umístěním bezpečnostních šroubů opěradla do držáků na trubkách opěradla. Ověřte, aby byly hvězdicové knoflíky dobře utaženy.

3.3.4. Anatomické sedadlo

Anatomické sedadlo lze snadno demontovat pro složení. Montuje se umístěním opěrek sedadla na příčný závěs.

CS

3.4. Jízda v invalidním vozíku

V závislosti na vašem zdravotním stavu a typu invalidního vozíku můžete jezdit na vozíku sami nebo vás musí případně tlačit doprovod.

POZOR

Nebezpečí skřípnutí

• Nedopustte, aby se do drátů výpletu kola zachytily vaše prsty.
• Při průjezdu úzkými průchody se chraňte před skřípnutím rukou na ručních ráfcích.
• Při jízdě s doprovodem nesahejte rukama na kola a nohy nechte spočívat na nožních deskách.

POZOR

Riziko zranění či poškození

• NEJEZDĚTE na svazích, přes překážky, schody nebo obrubníky větší, než je předepsáno v odst. 5..
• Nejezděte s invalidním vozíkem v silničním provozu. Chodťe vždy po chodníku.

• Nepoužívejte ruční ráfky, máte-li mokré ruce.

• Dávejte pozor, zda na silnici nejsou díry nebo spáry, které by mohly způsobit skřípnutí kol.

• Vyhýbejte se kamenům a jiným předmětům, které mohou zablokovat kola.

- Abyste nezranili osoby stojící okolo nebo nepoškodili předměty, myslete vždy na rozsah pohybu stupátka.

- Před každým použitím ověřte, že:

– jsou všechny části, které se nastavují, pevně zajištěny, viz odst. 3.3..

– parkovací brzdy fungují správně;

– pneumatiky jsou v dobrém stavu, viz odst. 4.2.1..

3.4.1. Jízda s doprovodem

1. Deaktivujte parkovací brzdy nebo je nechte uvolnit doprovodem, který mezitím drží invalidní vozík, aby se nerozjel, viz odst. 3.1..
2. Doprovod uchopí rukojeti nebo tlačnou tyč a může tlačit invalidní vozík požadovaným směrem.
3. Po zastavení a držení invalidního vozíku na místě zaktivujte parkovací brzdu, viz odst. 3.1..

3.4.2. Samostatná jízda

1. Deaktivujte parkovací brzdy jednu po druhé, viz odst.3.1..
2. Položte ruce do nejvyšší polohy na obou ručních ráfcích.
3. Nakloňte se dopředu a tlačte ruční ráfky dopředu, dokud se vaše paže nenarovnají.
4. Volně zhoupněte ruce zpět na horní část ručních ráfků a zopakujte tlačný/otočný pohyb.
5. Zastavení: počkejte, až se invalidní vozík zastaví a pohybujte se dopředu/dozadu pomocí ručních ráfků. Aktivujte parkovací brzdy jednu po druhé, viz odst. 3.1..

3.4.3. Jízda na svazích

POZOR

Riziko zranění

• Má-li doprovod příliš malou sílu na ovládání invalidního vozíku, zastavte jízdu a okamžitě zaktivujte brzdy.
• Když zastavíte na (mírném) svahu, použijte brzdy.

1. Připoutejte se k invalidním vozíku bezpečnostním pásem.
2. Požádejte o pomoc svůj doprovod nebo osobu ve vašem okolí.
3. Jezděte pomalu a pokud možno rovně. Při jízdě do svahu se mírně nakloňte dopředu (A/B). Při jízdě ze svahu se mírně nakloňte dozadu a opřete o opěradlo.
4. Na svahu nikdy nejezděte vzad.

3.4.4. Použití nájezdových ramp

POZOR

Riziko převrácení

• Používejte pouze rampy schválené společností Vermeiren a nepřekračujte max. nosnost.
• Zajistěte, aby se invalidní vozík nedotýkal země nebo rampy v důsledku jeho naklonění.

• Nájezdové rampy překonávejte pouze s pomocí jedné nebo dvou osob, které vás doprovází.

• Nastavte polohu opěradla, sedadla a podnožky tak, abyste snížili hmotnost, která bude působit na invalidní vozík, a zvýšili stabilitu při naklonění.

• Odeberte opěrky nohou, viz odst. 3.3.1..
• Postupujte podle pokynů v odst. 3.4.3..

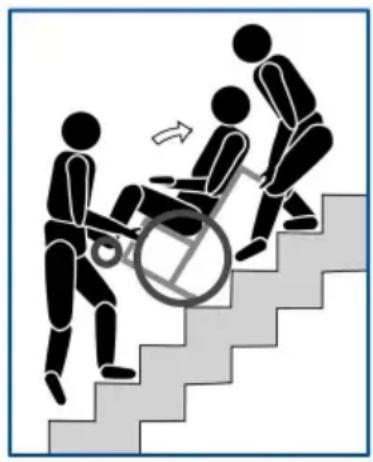

3.4.5. Používání schodů

POZOR

Riziko převrácení

• Schody musejí být vždy zvládány za asistence dvou osob doprovodu.
• Nikdy nezkoušejte používat schody, které nejsou vhodné pro invalidní vozíky.

1. Odeberte opěrky nohou, viz odst. 3.3.1..
2. Jeden doprovod mírně nakloní invalidní vozík dozadu pomocí rukojetí.
3. Druhy doprovod uchopí invalidní vozík za přední stranu rámu po obou stranách invalidního vozíku.
4. Zachovejte klid, vyvarujte se náhlých pohybů a držte ruce uvnitř invalidního vozíku.
5. Obě doprovodné osoby krok za krokem zvedají a tahají invalidní vozík, zatímco zadní kola přejíždějí po schodech.
6. Po použití schodů upevněte zpět na místo opěrky nohou, viz odst. XREF.

3.4.6. Řešení překážek

POZOR

Riziko převrácení

• Nemáte-li s jízdou na invalidním vozíku dostatek zkušeností, požádejte doprovod o asistenci.
• Při přejíždění překážky dávejte pozor, aby se stupátka nedotkla země.
• Tento invalidní vozík nepoužívejte na eskalátoru.
• Je-li k dispozici bezpečnostní pás, připoutejte se.

3.4.6.1. Nízké obrubníky (nahoru nebo dolů)

Ty lze přejet vpřed (E / F) s pomocí jedné osoby, nebo zkušenými uživateli invalidních vozíků samotnými.

1. Doprovod pohybuje invalidním vozíkem dopředu a přiblíží se k obrubníku. Ověřte, že se nožní desky nedotknou obrubníku.
2. Nakloňte se dozadu, abyste odlehčili přední kola.
3. Doprovod drží pevně rukojeti a zároveň se pohybuje dopředu. V případě potřeby použije koncové víčko pro trvalé zvednutí předních kol, dokud nepřejedou obrubník.
4. Doprovod uvolní tlak na rukojeti i koncové víčko a položí opatrně přední kola na zem.
5. Dále drží pevně rukojeti a zároveň přetlačí invalidní vozík zadními koly nahoru/dolů přes obrubník.

Zkušený uživatel může přejet malé obrubníky dopředu samostatně:

1. Pro snížení zatížení předních kol přesuňte těžiště na zadní kola.
2. Sjed'te z obrubníku.

1. Přijed'te k obrubníku.
2. Nakloňte se dozadu, abyste balancovali na zadních kolech.
3. Při balancování přejed'te předními koly přes obrubník.
4. Náklonem dopředu zajistěte vyšší stabilitu.
5. Přejed'te zadními koly přes obrubník.

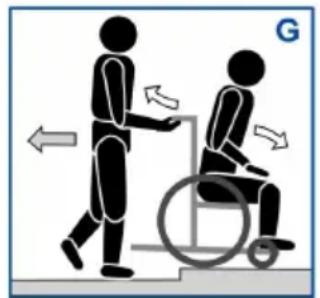

3.4.6.2. Středně vysoké obrubníky (nahoru nebo dolů)

Tyto obrubníky můžete překonat směrem dozadu s pomocí jedné osoby:

1. Doprovod otočí invalidní vozík, aby se k obrubníku přiblížila zadní kola (G / H).

2. Jízda dolů: Náklonem dopředu (G) přesuňte těžiště do přední části vozíku. Jízda nahoru: Náklonem dozadu (H) přesuňte těžiště do zadní části vozíku.

3. Doprovod jemným tahem jede invalidním vozíkem z obrubníku nebo na něj.

3.4.6.3. Vyšší obrubníky

Vyšší obrubníky, které stále nepřekračují maximální velikost, viz odst.5., se musí překonávat s pomocí dvou osob.

Jízda dolů:

1. Sundejte nožní opěrky.
2. Doprovod pohybuje invalidním vozíkem dopředu a přiblíží se k obrubníku.
3. Nakloňte se dozadu, abyste odlehčili přední kola.
4. Doprovod musí pevně uchopit madla a za koncové víčko zvednout přední kola, dokud obě kola nebudou celá za hranou obrubníku.
5. Druhá osoba z doprovodu uchopí zepředu rám a bude vozík tlačit dozadu a současně spouštět zadní kola z obrubníku dolů.
6. Doprovod uvolní tlak na rukojeti i koncové víčko a položí opatrně přední kola na zem.

Jízda nahoru:

1. Sundejte nožní opěrky.
2. První osoba z doprovodu otočí invalidní vozík, aby se k obrubníku přiblížila zadní kola.
3. Náklonem dozadu přesuňte těžiště do zadní části vozíku.
4. Druhá osoba z doprovodu uchopí zepředu rám a bude vozík posunovat dopředu a současně s tím táhnout/tlačit zadní kola na obrubník. První osoba z doprovodu zdvihne a pevně přidrží madla, aby se vozík nemohl překlopit.

4. Údržba

Pravidelná péče zajistí, že bude invalidní vozík udržován v dokonale funkčním stavu. Návod k údržbě naleznete na webových stránkách společnosti Vermeiren: www.vermeiren.com.

4.1. Body údržby

POZOR

Riziko zranění a poškození

- Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren.

Poslední stránka tohoto návodu obsahuje registrační formulář pro odborného prodejce, který zapíše každý servis. Servisní intervaly závisejí na intenzitě a frekvenci používání. Požádejte svého prodejce o společnou dohodu na rozvrhu kontrol/údržby/oprav.

4.1.1. Před každým použitím

Zkontrolujte následující:

• Všechny části: Přítomné a nepoškozené či neopotřebované.
• Všechny části: Čisté, viz odst. 4.2.2..
- Kola, opěradlo, sedadlo, lýtkové opěrky, područky, stupátka: Dobré zajištění.
• Stav kol/pneumatik, viz § 4.2.1..
- Stav součástí rámu: Žádná deformace, nestabilita, zeslabení nebo uvolněné spoje.
- Sedadlo, opěradlo, opěrky rukou, opěrky lýtek a opěrka hlavy (je-li použita): Bez nadměrného opotřebení (např. promáčknutá místa, poškození nebo roztržení).
- Brzdy: Nepoškozené a funkční.

Pro případné opravy či výměny částí se obrat'te na svého odborného prodejce.

4.1.2. Ročně nebo častěji

Tento invalidní vozík nechte u odborného prodejce ke kontrole a provedení servisu alespoň jednou ročně nebo častěji. Minimální četnost údržby závisí na používání, a proto by měla být společně dohodnuta s vaším odborným prodejcem.

4.1.3. Při skladování

Dbejte na to, aby byl invalidní vozík uložen v suchém prostředí, aby na něm nemohly růst plísně a nepoškodilo se čalounění, viz též kapitola 5..

4.2. Pokyny pro údržbu

CS

4.2.1. Kola a pneumatiky

Správná funkce brzd závisí na stavu pneumatik a může se měnit kvůli opotřebení a znečištění (voda, olej, bláto atd.).

Udržujte kola bez drátů, vlasů, písku a vláken.

Zkontrolujte vzorek na pneumatikách. Je-li hloubka dezénu menší než 1 mm, musí být pneumatiky vyměněny. Obrat'te se v této věci na svého odborného prodejce.

Nahustěte každou pneumatiku na správný tlak (viz vyznačení tlaku na pneumatikách).

4.2.2. Čištění

POZOR

Riziko poškození vlhkostí

- K čištění invalidního vozíku nikdy nepoužívejte hadici ani vysokotlaký čistič.

Otřete všechny pevné části vlhkým (nikoli mokrým) hadříkem. V případě potřeby použijte jemné mýdlo vhodné na laky a syntetické barvy.

Čalounění lze vyčistit vlažnou vodou a jemným mýdlem. K čištění nepoužívejte abrazivní čisticí prostředky.

4.2.3. Dezinfekce

POZOR

Riziko poškození

- Dezinfekci mohou provádět pouze kvalifikované osoby. Porad'te se se svým prodejcem.

4.3. Řešení problémů

I když tento invalidní vozík používáte správně, může se vyskytnout technický problém. V takovém případě se obrat'te na svého místního odborného prodejce.

VAROVÁNÍ

Riziko zranění a poškození

- NIKDY se nepokoušejte opravit invalidní vozík sami.

Následující příznaky mohou znamenat vážný problém. Proto se obrat'te na svého odborného prodejce vždy, když zaznamenáte některou z následujících odchylek:

• divný zvuk;
- nerovnoměrné opotřebení dezénu na jedné z pneumatik;
- trhavé pohyby;
- invalidní vozík se naklání na jednu stranu;
- poškozené či rozbité sestavy kol.

4.4. Očekávaná životnost

Invalidní vozík je navržen tak, aby mají průměrnou životnost 5 let. V závislosti na četnosti použití, jízdních podmínkách a údržbě se životnost tohoto invalidního vozíku prodlouží nebo zkrátí.

4.5. Znovupoužití výrobku

Před každým dalším použitím nechte invalidní vozík dezinfikovat, zkontrolovat a provést servis podle pokynů v odst. 4.1. a odst. 4.2..

4.6. Konec používání

CS

Po skončení životnosti musí být invalidní vozík zlikvidován podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání invalidního vozíku pro usnadnění přepravy recyklovatelných součástí.

4.7. Záruka

Záruka na tento výrobek se řídí všeobecnými podmínkami platnými v dané zemi.

5. Technické údaje

Technické údaje uvedené níže platí pouze pro tento invalidní vozík při standardních nastaveních a optimálních podmínkách okolí. Během používání berte tyto údaje v úvahu. Pokud byl tento křesla upraven, poškozen nebo došlo k jeho velkému opotřebení, nebudou tyto hodnoty platné.

Značka Vermeiren
Skupina produktů Invalidní vozík
Typ Eclips X4 Kids
Popis Rozměry
Hmotnost uživatele 80 kg
Celková délka 830 - 1000 mm
Délka při složení (bez podnožek)	630 - 800 mm
Celková šířka 500 mm	550 mm
Šířka při složení 310 mm
Celková výška 820 - 980 mm
Složená výška 820 - 980 mm
Celková hmotnost ± 15 kg
Hmotnost nejtěžší části	9,4 kg
Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°
Hmotnost snímatelných částí Podnožky Zadní kola	1,8 kg3,8 kg
Statická stabilita z kopce 10° (ve standardní konfiguraci)
Statická stabilita do kopce 10°	(ve standardní konfiguraci)
Statická boční stabilita 16° (ve standardní konfiguraci)
Úhel roviny sedadla	0° - 6,5°
Účinná hloubka sedadla 310 mm	330 mm - 390 mm
Účinná šířka sedadla 320 mm	370 mm
Výška povrchu sedadla na předním okraji	420 - 470 mm
Úhel opěradla 5°
Výška opěradla 350 - 400 mm
Vzdálenost mezi nožní deskou a sedadlem	255 - 365 mm
Úhel nohou k ploše sedadla 11°
Vzdálenost mezi područkami a sedadlem	150 - 180 mm
Přední poloha konstrukce područky	150 mm
Horizontální poloha osy kol (odchylka)	70 mm - 120 mm
Minimální poloměr zatáčení	1530 mm
Průměr zadních kol	22"
Průměr předních kol	150 mm
Provozní teplota	+5°C - +41°C
Vlhkost při skladování a používání	30% - 70%
Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°
